Fehler bei Zanussi-Klimageräten: Fehlercodes und Anleitung zur Behebung

Dennoch erschöpfen die Mechanismen früher oder später ihre Lebensdauer, und es treten Störungen und Fehlfunktionen bei Klimageräten und Split-Systemen auf. In diesem Artikel betrachten wir die Standardfehler von Zanussi-Klimageräten, deren Ursachen und Möglichkeiten zur Behebung von Defekten.

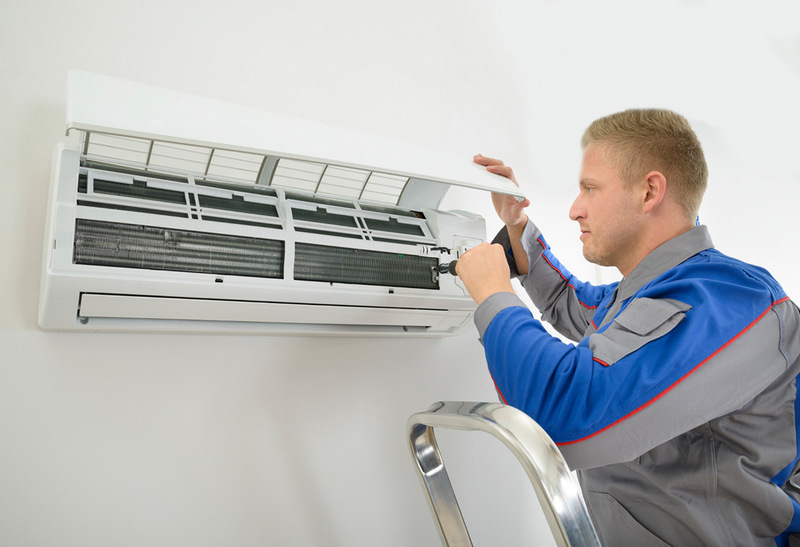

Wir klären, in welcher Situation die Einstellung der Geräte selbst vorgenommen werden kann und wann Techniker des Servicecenters hinzugezogen werden sollten. Aus diesem Artikel erfahren unsere Leser, was die Symbole bedeuten, die beim Auftreten eines Fehlers auf dem Display der Klimaanlage erscheinen.

Außerdem erklären wir, wie man die Kombinationen der LED-Signale versteht und was die Symbole auf dem integrierten Display sowie die von den Indikatoren ausgegebenen Lichtsignale bedeuten. Nach der Lektüre des Artikels werden unsere Leser darüber informiert sein, wie sie im Falle eines bestimmten Problems mit der Klimaanlage oder dem Split-System von Zanussi vorgehen sollten.

Fehlercodes bei Störungen von Zanussi-Klimageräten

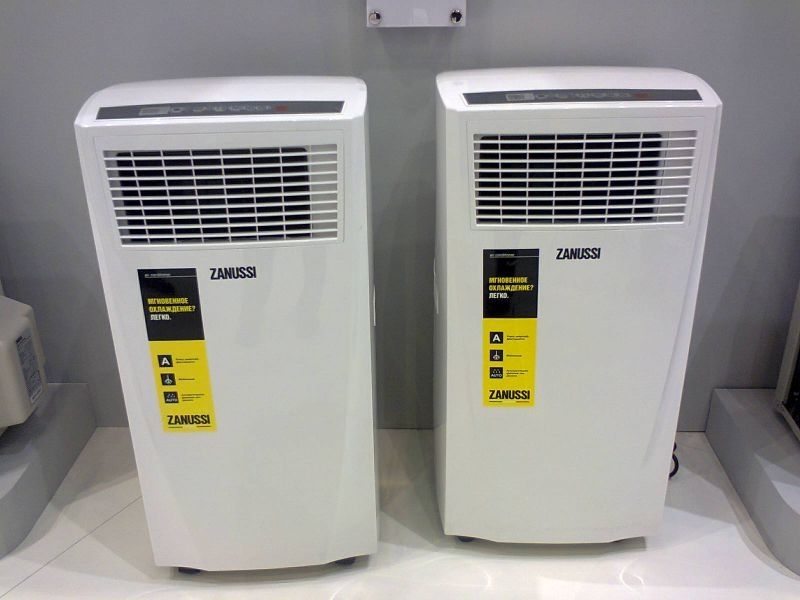

Klimageräte und Split-Systeme von Zanussi haben sich seit langem fest in ihrer Nische auf dem Markt für Haushaltsgeräte in unserem Land etabliert. Die Beliebtheit der Klimageräte dieser Marke erklärt sich durch ihre Zuverlässigkeit, Wirtschaftlichkeit und gelungene technische Lösungen. Zanussi-Geräte können über einen langen Zeitraum ohne Reparatur auskommen, ohne ihren Besitzern Probleme zu bereiten.

Moderne Haushaltsgeräte sind in der Regel mit einem Selbstdiagnosesystem ausgestattet. Dieses ermöglicht es, das Auftreten von Störungen und Fehlfunktionen im Betrieb der Geräte im Moment ihres Auftretens zu verfolgen. Das Selbstdiagnosesystem besteht aus einem Netzwerk von Sensoren, die an den wichtigsten Arbeitskomponenten des Mechanismus angebracht sind, und einem Display, auf dem der Fehlercode bei seiner Erkennung angezeigt wird.

Das Selbstdiagnosesystem des Zanussi-Klimageräts zeigt bei Auftreten von Fehlern sofort deren Codes auf dem Display des Innengeräts an.

Die Fehlercodes, die beim Betrieb eines Zanussi-Klimageräts auftreten, lassen sich in zwei große Gruppen einteilen:

• Fehler im Außengerät;
• Fehler im Innengerät.

Die Anzeige des Fehlercodes auf dem Display wird von einem Blinken der Indikatoren begleitet. Jeder Fehlertyp ist durch eine eigene originelle Kombination von Anzeigen verschlüsselt.

Fehler im Innengerät

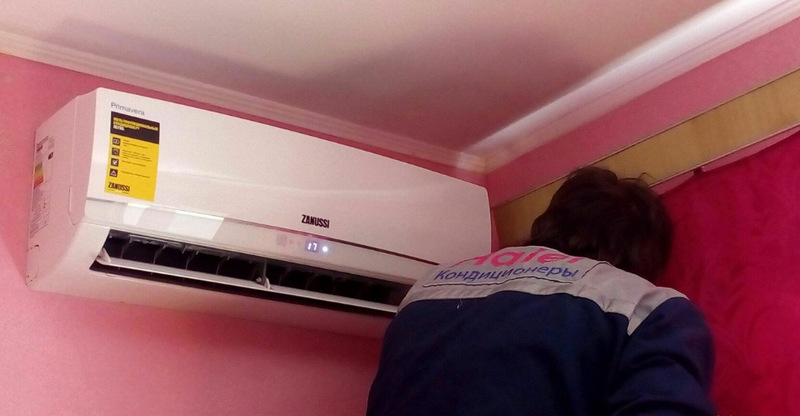

Die Inneneinheit der Klimaanlagen und Split-Systeme der Marke Zanussi ist mit einem eingebauten Display ausgestattet, auf dem Signale über die während des Betriebs ablaufenden Prozesse angezeigt werden. Die Signale werden vom Steuermodul gesendet, das wiederum Informationen von den Sensoren erhält.

Bei Auftreten eines Fehlers zeigt das Steuermodul auf dem Display den entsprechenden Code an, der den Fehlertyp angibt. Zudem beginnen die Indikatoren auf der Anzeigetafel der Inneneinheit Lichtsignale zu geben.

Die Fehlercodes der Inneneinheit der Klimaanlage oder Split-Systeme von Zanussi werden von den Sensoren an das Steuermodul gesendet und auf dem eingebauten Display des Geräts angezeigt.

Wir haben für unsere Leser eine vollständige Liste der Fehler zusammengestellt, die bei der Verwendung von Zanussi-Klimaanlagen in der Inneneinheit des Geräts auftreten können.

E2 – Probleme mit dem Raumtemperatursensor. Dabei blinkt die Timer-Anzeige (Timer).

Bei Problemen mit dem Temperatursensor der Inneneinheit erhält das Steuermodul keine zuverlässigen Signale über die Raumtemperatur. Infolgedessen arbeitet die Klimaanlage entweder im Dauerbetrieb zum Kühlen oder kühlt überhaupt nicht.

Wie vorzugehen:

• Überprüfen Sie den Zustand des Sensors mit einem Multimeter. Das Bauteil kann nicht angeschlossen, kurzgeschlossen oder unterbrochen sein.
• Falls der Sensor nicht angeschlossen ist – schließen Sie ihn an oder verbinden Sie ihn.
• Wenn der Sensor kurzgeschlossen ist, ist er auszutauschen (vollständige Informationen zur Position und zum Anschluss des Temperatursensors finden Sie im Schaltplan).

Nach Behebung des Problems wird der Fehler automatisch gelöscht.

Die meisten Fehler der Inneneinheit von Zanussi-Klimaanlagen hängen mit dem Ausfall eines Sensors zusammen und werden nach Behebung des Problems automatisch gelöscht.

E3 – Probleme mit dem Verdampfertemperatursensor der Klimaanlage. Begleitet vom Blinken der Startanzeige (Running).

Der Verdampfer-Temperatursensor sorgt für die rechtzeitige Abschaltung des Kompressors, wenn die Verdampfertemperatur auf negative Werte sinkt. Ein Ausfall des Bauteils kann zu Vereisung des Verdampfers und dessen anschließendem Defekt führen.

Wie vorzugehen:

• Überprüfen Sie die Funktionsfähigkeit des Bauteils. Der Sensor kann nicht angeschlossen, kurzgeschlossen oder unterbrochen sein.
• Falls das Bauteil nicht angeschlossen ist – schließen Sie es an oder verbinden Sie es.
• Wenn der Sensor kurzgeschlossen ist, ist er auszutauschen (vollständige Informationen zur Position und zum Anschluss des Temperatursensors finden Sie im Schaltplan).

Nach Behebung des Problems wird der Fehler automatisch gelöscht.

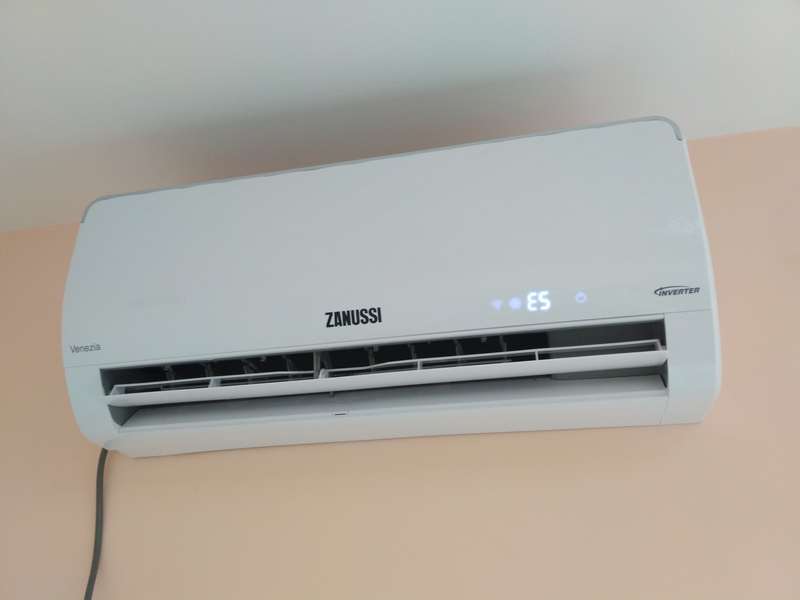

E5 – Probleme mit dem Kondensator-Temperatursensor der Klimaanlage. Begleitet vom Blinken der Abtaufunktionsanzeige (Defrosting).

Der Kondensatortemperatursensor ist für die Regulierung des Kältemitteldrucks im Kühlkreislauf verantwortlich. Ein Ausfall des Bauteils führt zu einer Fehlfunktion des Geräts oder zu dessen vollständigem Ausfall.

Wie vorzugehen:

• Überprüfen Sie die Funktionsfähigkeit des Bauteils. Der Sensor kann nicht angeschlossen, kurzgeschlossen oder unterbrochen sein.
• Falls der Sensor nicht angeschlossen ist – schließen Sie ihn an oder verbinden Sie ihn.
• Wenn der Sensor kurzgeschlossen ist, ist er auszutauschen (vollständige Informationen zur Position und zum Anschluss des Temperatursensors finden Sie im Schaltplan).

Nach Behebung des Problems wird der Fehler automatisch gelöscht.

Bei Fehlfunktion des Innengeräts der Zanussi-Klimaanlage sollten die Temperatursensoren im Selbstdiagnosesystem des Geräts überprüft werden.

F2 – Störung des Außengeräts. Die Anzeigen für Alarm und Abtauen (Defrosting und Alarm) blinken.

Mehrere technische Faktoren können das Auslösen der Schutzfunktion des Außengeräts beeinflussen. Um den Fehler zu beheben, muss jeder dieser Faktoren überprüft werden.

Wie vorzugehen:

• Überprüfen Sie die Phasenfolge der Versorgungsspannung.
• Schließen Sie eine Beschädigung der Drucksensoren aus.
• Überprüfen Sie den Kältemitteldruck.

Nach Behebung des Problems wird der Fehler automatisch gelöscht.

F5 – Probleme mit dem Sensor der Kondensatwanne. Begleitet von blinkender Alarm-Anzeige (Alarm).

Ein Ausfall des Sensors der Kondensatwanne führt zum Überlaufen der Wanne mit Kondensat, was wiederum zu Fehlfunktionen der Klimaanlage oder Split-Klimaanlage, zu deren Beschädigung und zu aufwändigeren Reparaturen führt.

Wie vorzugehen:

• Überprüfen Sie den Ablaufschlauch, reinigen Sie ihn bei Bedarf. Manchmal reicht es aus, den Ablauf etwas tiefer zu legen.
• Überprüfen Sie die Funktion der Pumpe.
• Überprüfen Sie die Funktion des Sensors; er kann nicht angeschlossen, kurzgeschlossen oder offen sein.
• Schließen Sie bei Bedarf den Sensor an oder tauschen Sie Sensor und Pumpe aus.

Nach Behebung des Problems wird der Fehler automatisch gelöscht.

EI – ein Fehlersignal für die Kommunikation zwischen dem außen montierten Gerät und dem Innenteil des Systems. Es wird durch Blinken der Start- und Abtauanzeigen (Running und Defrosting) begleitet.

Dieser Fehler tritt nur bei einigen Modellen der Marke Zanussi auf, z. B. Zanussi ZACC. Der Kommunikationsverlust zwischen den Geräten führt zum vollständigen Stillstand des Systems.

Wie vorzugehen:

• Überprüfen Sie den Anschluss des Verbindungskabels zwischen den Geräten.
• Überprüfen Sie das Kabel auf Unterbrechungen und Beschädigungen.
• Falls das Kabel in Ordnung ist, überprüfen Sie die Funktion der elektronischen Platinen des Außen- und Innengeräts.

Der Fehler wird nicht automatisch zurückgesetzt; nach Behebung der Störung muss die Stromversorgung des Systems aus- und wieder eingeschaltet werden.

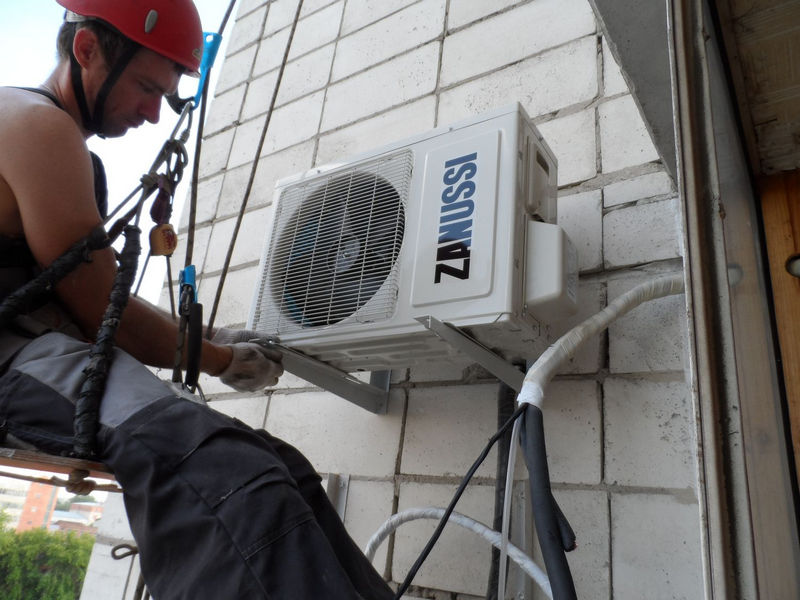

Bei der Installation des Außengeräts der Klimaanlage Zanussi ist es sehr wichtig, das Verbindungskabel sicher anzuschließen, um Kommunikationsfehler zwischen Außen- und Innengerät zu vermeiden.

R6 – Fehlersignal EEPROM. Dabei blinken die Anzeigen für Start und Timer (Timer und Running).

Ein EEPROM-Fehler kann sowohl eine einfache Störung sein, die nach einem Neustart des Geräts verschwindet, als auch ein Hinweis auf einen Defekt der elektronischen Platine des Innengeräts.

Wie vorzugehen:

• Vom Netz trennen, nach 10 Minuten wieder einschalten. Nach dem Neustart arbeitet das System normal;
• Falls das System nicht startet, die Funktionsfähigkeit der elektronischen Platine überprüfen.

Der EEPROM-Fehler wird nach Behebung der Störung nicht automatisch gelöscht. In jedem Fall muss die Stromversorgung der Klimaanlage unterbrochen und nach einiger Zeit wieder eingeschaltet werden.

Wenn auf dem Display des Geräts ein Fehlersignal erscheint, muss der Besitzer des Haushaltsgeräts umgehend die Problembehebung einleiten. Der Betrieb einer defekten Klimaanlage kann zu deren endgültigen Ausfall führen.

Fehler im Außengerät

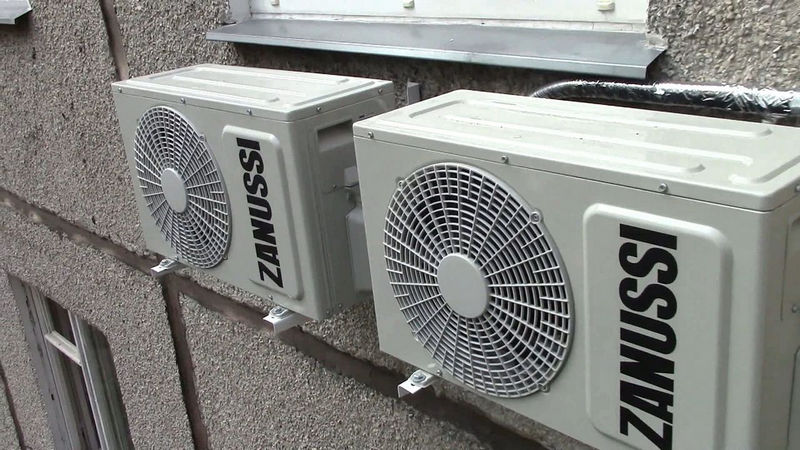

Fehlersignale im Außengerät der Klimaanlage Zanussi werden durch blinkende LEDs auf der Platine des Außengeräts angezeigt. Wir haben eine vollständige Liste der Störungen zusammengestellt.

Störungen im Außengerät der Klimaanlage Zanussi werden durch die Anzeige auf der elektronischen Platine mittels integrierter LEDs signalisiert.

Am häufigsten wird die Anzeige im Außengerät der Klimaanlage aktiviert, wenn der Schutz vor einer bestimmten Störung auslöst:

• blinkt 4-mal/6 Sek. – Niederdruck;
• blinkt 3-mal/5 Sek. – Hochdruck;
• blinkt 9-mal/11 Sek. – Phasendrehung;
• blinkt 7-mal/9 Sek. – Stromüberschreitung;
• blinkt 2-mal/4 Sek. – Überhitzung des externen Wärmetauschers;
• blinkt 1-mal/3 Sek. – Abtauen;
• blinkt 5-mal/7 Sek. – Probleme mit dem Temperatursensor;
• blinkt 8-mal/10 Sek. – EEPROM-Fehler.

Alle Störungen im Außengerät des Kompressors Zanussi werden durch verschiedene Temperatursensoren erfasst.

Die Temperatursensoren sind für die Blockierung des Betriebs in folgenden Komponenten verantwortlich:

1. Ein Abfall des Systemdrucks wird durch den Temperatursensor der Gasleitung gemeldet, der den Niederdrucksensor ersetzt.
2. Eine Drucküberschreitung wird durch den Temperatursensor der Kompressordruckleitung gemeldet.
3. Der Außentemperatursensor blockiert den Betrieb der Klimaanlage, wenn die Außentemperatur unter den im technischen Datenblatt vorgesehenen Arbeitsbereich des Systems fällt.

Wie bei einem Fehler im Innengerät darf der Besitzer der Klimaanlage die Signale über Störungen des Außengeräts nicht ignorieren. Bei Auftreten eines Signals über Störungen im Außengerät sollte zunächst auf die Sensoren geachtet werden.

Wenn Fehlersignale bei der Klimaanlage auftreten, wird empfohlen, für die Reparatur einen professionellen Techniker eines autorisierten Servicecenters zu kontaktieren.

Wie vorzugehen:

• Überprüfen Sie die Funktion der Teile. Die Sensoren sind möglicherweise nicht angeschlossen, kurzgeschlossen oder unterbrochen;
• Falls die Sensoren nicht angeschlossen sind – schließen Sie sie an oder überbrücken Sie sie;
• Wenn die Teile kurzgeschlossen sind, sollten sie ersetzt werden (vollständige Informationen zur Position und zum Anschluss der Temperatursensoren finden Sie im Schaltplan des Geräts);
• Wenn keine Störungen an den Sensoren festgestellt werden, überprüfen Sie die elektronische Platine des Geräts.7

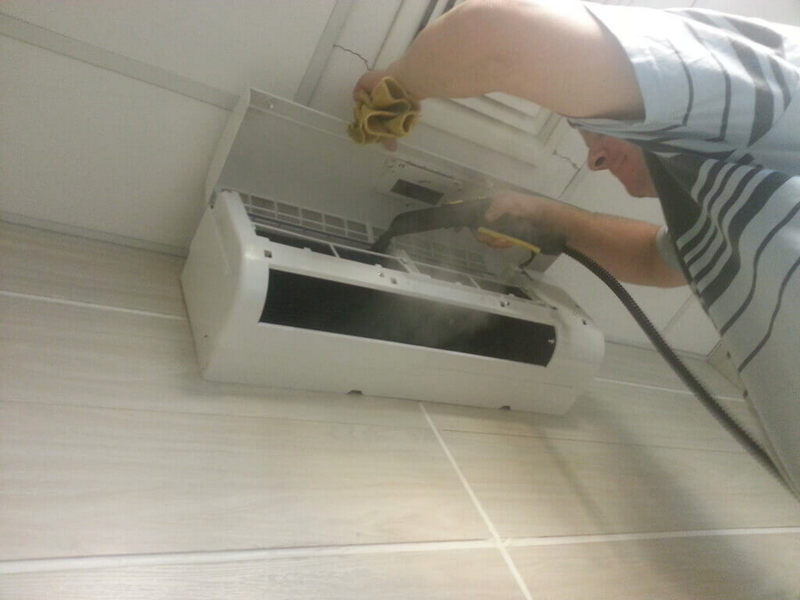

Für die eigenständige Reparatur einer Klimaanlage oder Split-Klimaanlage von Zanussi reicht es nicht, den Fehlercode und die Ursache zu kennen. Die Behebung der Störung setzt professionelles Diagnose- und Reparaturgerät sowie die Möglichkeit voraus, Original-Ersatzteile und Komponenten für Geräte dieser Marke zu erwerben.

Außerdem muss man über ausreichend freie Zeit verfügen, um das Problem zu lösen. Darüber hinaus sollte der Besitzer eines Zanussi-Geräts über Kenntnisse im Umgang mit Haushaltsgeräten verfügen, ohne die ein eigenständiger Reparaturversuch nahezu zum Scheitern verurteilt ist.

Unbeholfene Versuche der selbstständigen Fehlerbehebung können dem Gerät noch größeren Schaden zufügen. Der Eingriff eines Laien führt zu einer kostspieligen Reparatur und zusätzlichen Ausgaben. Wenn der Besitzer der Klimaanlage nicht sicher ist, dass er allen genannten Bedingungen entspricht, sollte er sich besser an die Fachleute des autorisierten Kundendienstzentrums von Zanussi wenden.

Fazit und nützliche Videos zum Thema

Überblick über das Erscheinungsbild und den Betrieb der Klimaanlage Zanussi:

Bei einem Fehler in der Klimaanlage leuchtet eine Anzeige auf dem Display auf:

Option zur Reparatur des Außengeräts der Klimaanlage:

Selbst wenn der Besitzer einer Klimaanlage der Marke Zanussi das aufgetretene Problem nicht selbst beheben kann, ist die Information über Fehlercodes und Anzeigen für ihn nützlich, um den Kontakt mit einem Vertreter des autorisierten Servicecenters herzustellen und eine optimale Lösung zu finden.

Möchten Sie Ihre eigenen Erfahrungen bei der Erkennung und Behebung von Störungen der Klimaanlage teilen? Möchten Sie nützliche Informationen zum Thema des Artikels weitergeben? Hinterlassen Sie bitte Kommentare im untenstehenden Formular, stellen Sie Fragen und fügen Sie Fotos hinzu.
