Wie man einen Heizregister selbst baut: Anleitung zur Montage und Installation

Heizkörper sind Elemente der technischen Sanitärsysteme, die funktionell dazu bestimmt sind, die Raumluft zu erwärmen. Gemäß SNiP (2.03.01-84) sollten in jedem Raum Heizkörper verwendet werden, die den Berechnungen des Wärmegleichgewichts entsprechen. Zur Aufrechterhaltung der normalen Temperatur in Gebäuden sind sie völlig ausreichend.

Für eine Garage oder eine kleine Werkstatt ist es jedoch besser, einen Heizregister selbst zu bauen. In Bezug auf Abmessungen und Wärmeabgabe geht dieses Gerät über die Parameter klassischer Konstruktionen hinaus, eignet sich aber für die genannten Räume viel besser.

Selbstgebaute Heizregister

Indem man die Wärmeaustauschfläche und den Volumenanteil des Wärmeträgers vergrößert, ist es natürlich einfacher, die gewünschte Temperatur im Raum zu erreichen. Daher vergrößern viele Immobilienbesitzer, die das Fehlen einer Kontrolle der Wärmeentnahme an jedem einzelnen Punkt ausnutzen, die Wärmeaufnahme durch die Herstellung von Heizkörpern mit ungewöhnlichen Konstruktionen.

Tatsächlich ist dies verboten, da es als ein irrationaler Ansatz beim Energieverbrauch angesehen wird. In der Praxis denkt man weniger über Ressourcen nach als über das eigene Wohlbefinden. Mit den Möglichkeiten einer sparsamen Beheizung der Garage stellt Ihnen der folgende Artikel vor, den wir zur Lektüre empfehlen. Doch nun zur Sache.

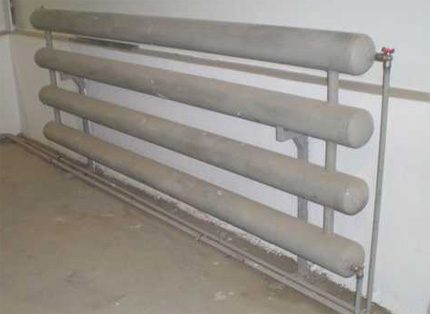

Ein selbst gebauter und in einem technischen Nebenraum installierter Heizregister. Es handelt sich um eine Vier-Rohr-Lösung mit Vor- und Rücklauf des Wärmeträgers auf einer Seite.

Einen Heizregister eigenhändig zu bauen ist eine relativ einfache Aufgabe, besonders wenn man Schweißkenntnisse hat und ein Schweißgerät zur Hand ist. Es bleibt nur noch, die benötigte Menge an Rohren mit geeignetem Durchmesser und Blech zu kaufen.

Wie berechnet man die Wärmeabgabe?

Die benötigte Materialmenge kann anhand der Temperaturparameter berechnet werden, die im Raum erreicht werden sollen. Auf der Haushaltsebene wird dieser Schritt normalerweise übersprungen – man baut Heizregister selbst nach Gefühl nach dem Prinzip „mehr ist besser".

Aber es ist besser, einfache Berechnungen der Wärmeabgabe durchzuführen, wofür man kein Mathematiker sein muss. Es wird lediglich benötigt:

1. Die Raumfläche berechnen.
2. Die Wärmeübertragungseigenschaften von Stahl kennenlernen.
3. Den optimalen Rohrdurchmesser auswählen.

Die Raumfläche berechnen Sie, indem Sie die Länge mit der Breite multiplizieren (S = L * W). Für genauere Berechnungen wird jedoch empfohlen, den Volumenparameter zu ermitteln, indem Sie die Höhe (H) hinzufügen.

Somit erhält die endgültige Berechnungsformel die folgende Form:

V = L*W*H

Zum Beispiel soll das Volumen V eines Raumes mit einer Länge von 5 m, einer Breite von 3 m und einer Höhe von 2,15 m berechnet werden. Das Raumvolumen ergibt sich: V = 5 * 3 * 2,15 = 30,25 m³. Auf der Grundlage dieses Basiswertes sollten Sie weitere Berechnungen durchführen, die die Wärmemenge, die Abmessungen und die Anzahl der Heizregister für die Eigenfertigung bestimmen.

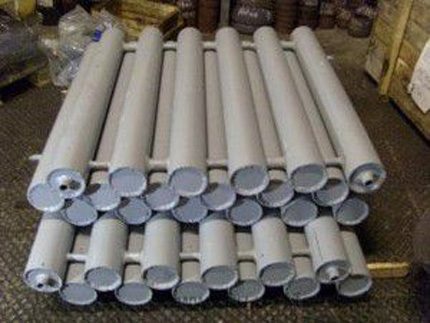

Selbst geschweißte Heizregister sind Blöcke, die aus sechs Stahlrohren mit einem Durchmesser von über 100 mm bestehen. Solche ohne ordnungsgemäße Berechnung gefertigten Heizkörper können den beheizten Raum überhitzen.

Zunächst wird die erforderliche Wärmemenge für das berechnete Raumvolumen berechnet, um die gewünschte Innentemperatur zu erreichen (W):

Qp.t = V * k (Tvn – Tnar),

wobei V das Raumvolumen ist; k der Wärmedurchgangskoeffizient der Gebäudewände; Tvn die Innentemperatur; Tnar die Außentemperatur.

Die von einem Register abgegebene Wärmemenge kann mit folgender Formel berechnet werden:

Qr = q * L * (1-n),

wobei: q der Wärmestrom jedes horizontalen und vertikalen Registerrohrs ist (ca. 20-30 W/m); L die Länge der vertikalen und horizontalen Registerrohre (m); n der Faktor für unberücksichtigte Wärmeströme (bei Metallrohren 0,1).

Zu den nicht erfassten Wärmeverlusten gehört auch die Abluftanlage in der Garage. Wenn ein mechanischer Typ installiert ist, muss der Koeffizient n mindestens auf 0,2 erhöht werden.

Die Anzahl der Register wird entsprechend durch die Formel bestimmt:

Nr = Qp.t. / Qr

Eine solche Berechnungsmethode wird von Fachplanern höchstwahrscheinlich als vereinfachte und grobe Form bewertet werden. Dennoch erscheint dieser Ansatz immer noch als eine rationalere Handlung als die Berechnung und Herstellung von Heizregistern nach Augenmaß ohne jegliche Berechnung.

Auswahl der Konfiguration des Heizgeräts

Selbstgebaute Heizkörperkonstruktionen basieren meist auf Metallrohren mit einem Durchmesser von 80 – 150 mm.

Die konstruktiven Merkmale beschränken sich auf zwei Ausführungsvarianten:

1. Gitter.
2. Schlange.

Die Gitterausführung eines Heizkörpers unterscheidet sich von der „Schlange“ durch einen etwas anderen Aufbau des Kreislaufs, wobei die Verteilung des Wärmeträgers je nach Variante unterschiedlich sein kann.

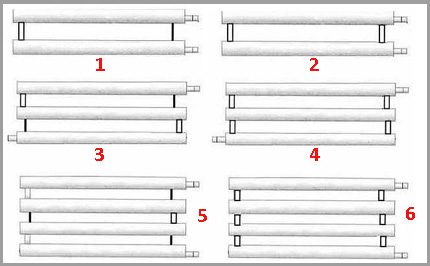

Varianten der schematischen Gestaltung von Heizregistern für die Eigenfertigung: 1 – ein Anschlussstück und einseitige Einspeisung; 2 – zwei Anschlussstücke und einseitige Einspeisung; 3 – beidseitige Einspeisung und 2 Anschlussstücke; 4 – beidseitige Einspeisung und 4 Anschlussstücke; 5, 6 – mehrrohrig.

Schlangenförmige Konstruktionen haben tatsächlich eine einheitliche Ausführung, die eine streng sequenzielle Bewegung des Wärmeträgers voraussetzt.

Gitterregister werden nach verschiedenen Schemata gebaut:

• mit einer oder zwei Brücken und einseitiger Speisung;
• mit einer oder zwei Brücken und beidseitiger Speisung;
• mit parallelem Rohranschluss;
• mit seriellem Rohranschluss.

Die Anzahl der Rohre einer Baugruppe kann zwischen zwei und vier oder mehr betragen. Selten, aber es kommt auch die Praxis der Herstellung von Einrohrregistern vor.

Eine Schlangenbaugruppe enthält in der Regel mindestens zwei Rohre, die auf einer Seite mit einer blinden Brücke und auf der anderen Seite mit einer Durchgangsbrücke verbunden sind, die aus zwei Rohrbögen (2x45°) gefertigt sind. Es ist zu beachten, dass die Ausführung von Heizungsregistern in Schlangenform deutlich seltener verwendet wird als die Gitterkonstruktion.

Mögliche Herstellungsvarianten von Registern des Typs „Schlange“. Für Schlangenkonstruktionen von Registerheizkörpern ist die Auswahl an Herstellungsvarianten im Vergleich zu Gitterkonstruktionen eingeschränkt.

Beide Herstellungsvarianten – Gitter und Schlange – können nicht nur auf Basis klassischer Rundrohre, sondern auch auf Basis von Profilrohren hergestellt werden.

Profilrohre erscheinen als ein etwas spezifisches Material, da sie eine etwas andere Herangehensweise bei der Montage von Heizkörpern erfordern. Allerdings sind Register aus Profilrohren kompakter und nehmen weniger nutzbaren Platz ein, was ebenfalls ein wichtiger Faktor ist.

Anleitung zur Herstellung eines Heizkörpers

Um selbst ein Heizungsregister herzustellen, wird empfohlen, zunächst die erforderlichen Berechnungen durchzuführen (Methodik siehe oben im Text). Es geht hier nicht um Ressourcenschonung, sondern darum, Heizkörper zu fertigen, die in jeder Hinsicht wirklich nützlich sind.

Den Winter mit geöffneten Fenstern zu verbringen – diese Variante ist etwas für „Walrosse“. Alle anderen, die nicht zur Gruppe der abgehärteten Menschen gehören, riskieren eine schwere Erkältung. Und zu leistungsstarke Heizkörper sind genauso schlecht wie zu schwache.

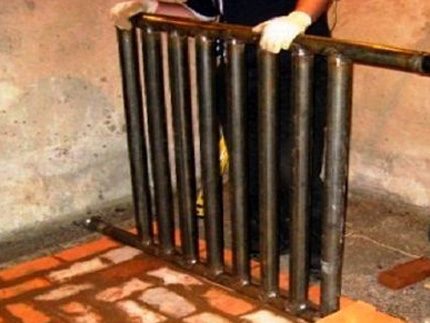

Ein Rohrregister für die Heizung, selbst gefertigt. Diese Konstruktion des Heizkörpers zeichnet sich durch eine nicht standardmäßige Zuführung des Wärmeträgers aus. Das Wasser wird durch Rohrsteigleitungen zu- und abgeführt, mit denen die Registerrohre direkt verbunden sind.

Die Berechnung ist also abgeschlossen, nun kann mit der Materialauswahl begonnen werden.

Als wirtschaftliche und durchaus geeignete Wahl für eine selbstgebaute Konstruktion gelten Stahlrohre und die für Stahlrohre erhältlichen Fittings:

• Bögen (passend zum Rohrdurchmesser);
• Winkel (Armaturen);
• Stahlblech (Dicke entspricht der Rohrwandstärke);
• Stutzen (Rohre mit kleinem Durchmesser).

Es können auch Ventile erforderlich sein, die oft nicht direkt an den Registern montiert werden. Kenntnisse in der Fertigung und der Technologie des Gasschweißens wären von Vorteil, wenn der künftige Ausführende diese besitzt.

Vorbereitung und Schweißen der Rohre

Gemäß den berechneten Längenparametern werden die Rohre des zukünftigen Heizkörpers auf Maß geschnitten. Für das Schneiden ist eine Kreissäge ein praktisches Werkzeug. Anschließend werden aus dem Blech Verschlusskappen für die Rohrenden ausgeschnitten. Runde Verschlusskappen lassen sich bequem mit einem Sauerstoffschneider schneiden.

Zuerst werden auf der Oberfläche des Blechs mit Kreide Kreise des gewünschten Durchmessers markiert und dann vorsichtig geschnitten. Ein Teil der zugeschnittenen Scheiben (die Anzahl wird berechnet) wird mit Öffnungen für die Vor- und Rücklaufanschlüsse des Wärmeträgers versehen.

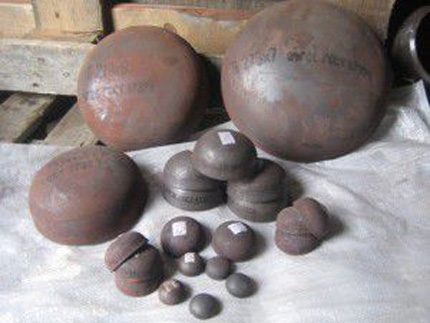

Verschlusskappen für Registerrohre in werkseitiger Ausführung. Diese Kappen sind für den Einbau in selbstgebauten Heizkörpern vorzuziehen. Die vielfältige Auswahl bietet Möglichkeiten für eine breite Auswahl.

Es wird auch empfohlen, sofort Öffnungen (eine oder zwei, je nach Montageplan) in die Wand jedes Rohres zu schneiden, mit einem Abstand von 100 – 150 mm von der Stirnkante. Diese Öffnungen dienen der Durchgangsverbindung der Rohre während der Montage des Heizkörpers.

Nach dem Schneiden der Öffnungen wird empfohlen, den Innenbereich jedes Rohres von Schlacke und Zunder zu reinigen. Anschließend werden an den Rohrenden die Scheiben angebracht und sorgfältig rundum verschweißt. Am ersten und letzten Rohr wird jeweils eine Scheibe mit Öffnung angeschweißt.

Montage des Heizkörpers

Die fertigen Rohre müssen zu einem Heizkörper zusammengefügt werden. Dazu wird die Konfiguration des Heizkörpers festgelegt (falls eine Gitterkonstruktion hergestellt werden soll). Basierend auf der gewählten Konfiguration werden Verbindungsstücke vorbereitet – durchgehende und blinde.

Als Material für die Verbindungsstücke dienen in der Regel Rohre mit kleinem Durchmesser, z. B. d = 25 mm oder d = 32 mm. Es werden auch Rohre für die Vor- und Rücklaufanschlüsse vorbereitet (Länge 150 – 200 mm, Durchmesser 25 – 32 mm).

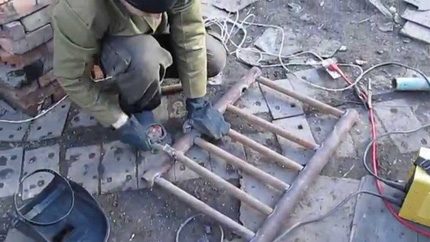

Die Arbeit der Montage eines Heizregisters in Eigenregie. Zur bequemen Anpassung und genauen Montage werden die Werkstücke auf einer ebenen Fläche platziert. In diesem Fall sind alle Teile auf einem Steinpodest ausgelegt.

Die für das Heizregister vorbereiteten Rohre (2 – 3 – 4) werden auf einer ebenen Fläche ausgelegt und an den Stirnkanten ausgerichtet. Das erste (obere) und das letzte (untere) Rohr werden mit den Stirnkanten und Öffnungen gemäß dem gewählten Anschlussschema angeordnet: einseitig (Vor- und Rücklauf auf einer Seite) oder zweiseitig (Vor- und Rücklauf auf verschiedenen Seiten).

Es bleibt nur noch, die Durchgangs- und Blindbrücken zwischen den Rohren sowie den Ein- und Ausgangsstutzen sauber zu verschweißen, danach ist das Heizregister bereit für den Einbau in das System. Vor der Arbeit muss der angehende Handwerker die Regeln des Elektroschweißens studieren, die in dem diesem Thema gewidmeten Artikel ausführlich beschrieben sind.

Besonderheiten der Konstruktion "Schlange"

Das Schlangenregister wird etwas anders montiert. Hier werden anstelle von vertikalen Verbindungsstücken Metallbögen verwendet, mit denen die Stirnteile der einzelnen Rohre verbunden werden.

Für die Montage des Schlangenregisters ist erforderlich:

1. Die Rohre auf einer ebenen Fläche auslegen.
2. Schweißen Sie aus paarigen 45°-Bögen gebogene Abzweige.
3. Verbinden Sie die paarigen Registerrohre auf jeder Seite mit gebogenen Abzweigen.
4. Verschließen Sie das Anfangs- und Endstück des ersten und letzten Rohrs mit Blindstopfen, die mit Anschlussstutzen versehen sind.

Heizregister mit Schlangenrohren werden aufgrund der eingeschränkten Einstellbarkeit des Rohrabstands groß dimensioniert. In dieser Hinsicht übertreffen die „Schlangen“ die Gitterkonstruktionen in den Parametern. Aus Sicht der Effizienz des Kühlmittelkreislaufs ist die „Schlange“ jedoch die bevorzugtere Variante.

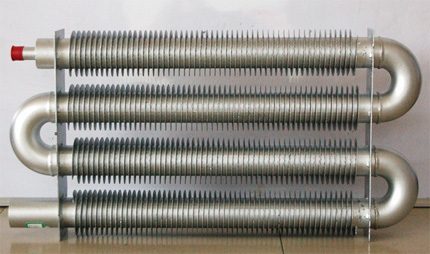

Ein interessantes Beispiel eines Schlangenregisters, das nicht handgefertigt, sondern im Werk hergestellt wurde. Die Bedingungen der industriellen Fertigung ermöglichen leistungsfähigere Geräte (mit wärmeabstrahlenden Rippen).

In solchen Registern bilden sich fast keine Luftblasen, was typisch für Gitterkonstruktionen ist. Außerdem haben Schlangenkonstruktionen dank der großen Bogenabzweigungen einen geringeren hydraulischen Widerstand. Dennoch werden solche Register nur selten von Hand gefertigt.

Unterschied zwischen Profilregistern

Eine im Vergleich zu den oben beschriebenen interessante Konstruktion ist das Register aus Profilrohr. Kompaktere, aber nicht minder effiziente Heizkörper werden nach fast derselben Technik montiert.

Als Besonderheiten der Montage sind lediglich die Vorbereitung und Anpassung der Rohrverbindungsstücke zu nennen. In der Regel wird hier kein Schweißen eingesetzt. Es reicht ein gutes Metallschneidwerkzeug.

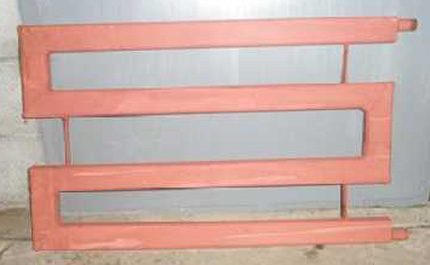

Ein Beispiel für die Herstellung eines Heizregisters aus Profilrohren. Die „Schlangen“-Konstruktion fällt kompakter aus als bei glatten Rundrohren. Dabei ist die Effizienz des Geräts mit Profilrohren nicht schlechter als bei traditionellen.

Die Stirnseiten der Rohrverbindungsstücke und der Registerrohre selbst werden in einem 45°-Winkel zugeschnitten, um eine exakte Übereinstimmung der Kanten an der Verbindungslinie zu erreichen. Wenn ein Register vom Typ „Gitter“ montiert wird, wird das Verbindungsstück mit Winkelschnitten an den Stirnseiten und geraden Ausschnitten an den Anschlusspunkten der Zentralrohre gefertigt.

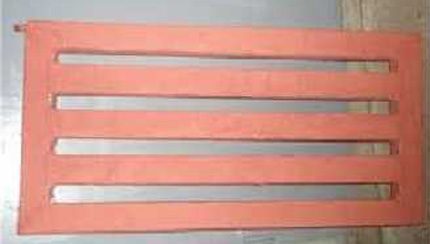

So entsteht ein Heizregister nach dem Gitterschema. Ein sauberes Erscheinungsbild und eine für die Installation im Haushalt durchaus praktische Form.

Nach der Vorbereitung werden die Verbindungsstücke an Ort und Stelle gesetzt und sorgfältig verschweißt. Bei den „Schlangen“ werden zusätzlich blinde Armaturenbrücken parallel zu den Durchgangsbrücken angebracht.

Selbstgebaute Register wurden in der jüngeren Vergangenheit häufig für den Hausbedarf eingesetzt. Heute wird diese Art von Heizgeräten seltener genutzt.

Eine Alternative zu den Registern, insbesondere wenn die Garage nicht an eine zentralisierte Heizungsanlage angeschlossen ist, bietet der Wunderofen mit Diesel. Mit seiner Herstellungsmethode macht Sie der von uns vorgeschlagene Artikel vertraut.

Fazit und nützliche Videos zum Thema

Über die Reihenfolge der Herstellung eines Heizregisters aus Profilrohr und die Geheimnisse des Schweißens können Sie sich in diesem Video informieren:

Selbstgebaute Heizgeräte werden weiterhin aktiv in ländlichen Gebieten oder in Privatbetrieben hergestellt und betrieben, um technische Diensträume zu beheizen. Viele verzichten jedoch auf die Nutzung dieser ineffizienten Konstruktionen, insbesondere dort, wo Geräte zur Erfassung und Kontrolle des Wärmeverbrauchs eingeführt werden.

Möchten Sie erzählen, wie Sie selbst einen Heizregister für die Garage oder das Wochenendhaus gebaut haben? Verfügen Sie über Informationen, die für Heimwerker nützlich sein könnten? Bitte schreiben Sie Kommentare in den untenstehenden Block, teilen Sie nützliche Informationen und Fotos zum Thema des Artikels und stellen Sie Fragen.
