Wie ist die Dunstabzugshaube in der Garage aufgebaut: gängige Systeme und Technik der richtigen Einrichtung

Die Garage – ein relativ kleiner Raum, aber seine Einrichtung sollte nicht nachlässig behandelt werden. Sie muss das Fahrzeug vor äußeren Einflüssen schützen: Witterung, Diebstahl usw. Aber auch im Inneren muss ein für Menschen und Technik förderliches Mikroklima geschaffen werden. Dies ist leicht zu erreichen, wenn die Abluft in der Garage richtig angelegt ist.

Wir erklären, wie Sie die Belüftung im Garagenraum am besten organisieren und bei Bedarf verstärken können. Im Artikel werden alle praktisch erprobten Systeme beschrieben und die Besonderheiten ihrer Konstruktion erläutert. Mit unseren Empfehlungen wird die Abfuhr der Abluft kein Problem mehr sein.

Warum sollte die Garage belüftet werden?

Die Garage ist natürlich ein technischer und kein Wohnraum, auch wenn manche Autobesitzer dieser Aussage widersprechen mögen. Wenn der Autofahrer einen erheblichen Teil seiner Freizeit in der Garage verbringt und zudem den Keller oder die Garage selbst zur Lagerung von Lebensmitteln nutzt, umso mehr sollte man sich um das Problem des richtigen Luftaustauschs in einem so speziellen Raum kümmern.

Zunächst einmal ist hier die Konzentration von Abgasen, Kraftstoffdämpfen und anderen technischen Flüssigkeiten hoch. Selbst ein kurzer Aufenthalt in einer solchen Atmosphäre ist für den Menschen äußerst schädlich.

Das zweite Problem, das durch eine falsche Belüftung der Garage verursacht wird – ist überschüssige Feuchtigkeit. Wasserdampf sammelt sich im Inneren des Raumes und kondensiert auf verschiedenen Oberflächen, einschließlich des Autos. Infolgedessen steigt das Risiko und die Geschwindigkeit von Korrosionsprozessen drastisch an, vereinfacht gesagt, das Fahrzeug rostet.

Nicht selten werden in Garagen oder den darunter befindlichen Kellern Gemüse, Konserven, andere Lebensmittel oder Gegenstände gelagert, die in Haus oder Wohnung keinen Platz gefunden haben. Der Kontakt mit Feuchtigkeit sowie die Einwirkung von technischen Dämpfen wird all diesen Objekten keinen Nutzen bringen. Das Problem lässt sich jedoch einfach lösen: Man muss sich lediglich um eine effektive Belüftung kümmern.

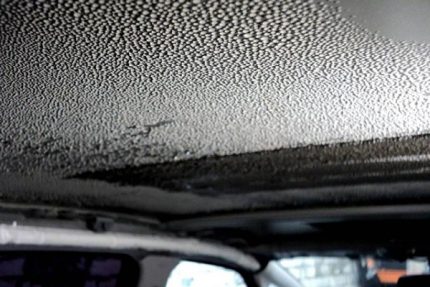

Bei schlechter Belüftung können an den Wänden und der Decke der Garage Kondenswassertröpfchen auftreten. Diese Feuchtigkeit gelangt anschließend auf das Fahrzeug, was dessen Korrosion verursachen kann.

Was muss man über die Belüftung von Räumen wissen?

Jeder, der sich bereits einmal mit dem Problem des Luftaustauschs in Räumen beschäftigt hat, weiß, dass man zwischen natürlicher, erzwungener und kombinierter Lüftung unterscheidet. Die erste Variante ist einfach: Sie basiert auf dem Temperaturunterschied der Luft innen und außen.

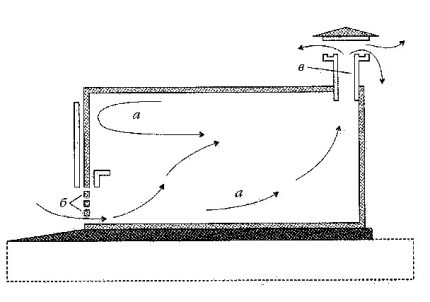

Organisation der Belüftung einer Garage ohne Inspektionsgrube: Die Pfeile “a” zeigen die Richtung der Luftströmungen an, der Buchstabe “b” kennzeichnet die Position der Zuluftöffnungen, “w” – den Lüftungskasten.

Bekanntlich steigt warme Luft nach oben, während kalte Luft nach unten sinkt. Die Idee besteht darin, dass kühle Luftmassen von außen in den Raum gelangen, nach oben steigen und auf natürliche Weise durch die Abluftöffnung abziehen. Gleichzeitig müssen sie durch neue Frischluftströme ersetzt werden, die von außen zuströmen.

In der Garage ist eine solche Belüftung einfach zu organisieren. Dazu müssen ausreichend breite Öffnungen für die Zu- und Abluft geschaffen werden, aber auch der Temperaturunterschied zwischen innen und außen wird eine große Rolle spielen.

Mit dieser Bedingung gibt es im Winter keine Probleme, aber im Sommer, wenn überall fast die gleiche Hitze herrscht, sinkt die Effizienz der natürlichen Belüftung drastisch.

Um die Zufuhr von Frischluft in die Garage zu gewährleisten, kann man anstelle einer Öffnung in der Wand spezielle Zuluftgitter am Tor anbringen.

Ein alternativer Ansatz in dieser Situation ist die Zwangsbelüftung, also unter Verwendung zusätzlicher Mittel. In die Zu- und Abluftöffnung werden spezielle Ventilatoren eingebaut, die je nach Zweck Luft in den Raum fördern oder aus diesem abführen.

Es ist nicht immer sinnvoll und wirtschaftlich gerechtfertigt, zwei Geräte gleichzeitig für eine kleine Garage zu installieren. Vorteilhafter ist der Einsatz einer kombinierten Lüftungsanlage, für die nur ein Gerät benötigt wird.

Zum Beispiel wird ein Zuluftventilator installiert, der frische Luft einbläst, während die verbrauchte Luft durch die Abluftöffnung verdrängt wird.

In Garagen wird die Abluftanlage als geeigneter angesehen. Es wird ein Ventilator installiert, der die mit schädlichen Dämpfen und überschüssiger Feuchtigkeit gesättigte Luft effektiv abführt. Die Frischluft strömt auf natürliche Weise durch den Zuluftteil der Anlage in den Raum.

Wie organisiert man eine natürliche Belüftung?

Um eine korrekte natürliche Belüftung der Garage zu gewährleisten, sind einige grundlegende Regeln zu beachten:

• Die Zuluftöffnung wird unten angebracht, etwa 10 cm über dem Boden.
• Die Abluftöffnung wird oben angebracht, fast unter der Decke oder sogar direkt in der Decke.
• Die optimale Platzierung dieser Öffnungen – diagonal, d.h. wenn der Zuluft im unteren vorderen Eck erfolgt, sollte die Abluft im oberen hinteren Eck angebracht werden.
• Die Größe der Öffnungen muss richtig berechnet werden, um einen ausreichend intensiven Luftaustausch zu gewährleisten.
• Die Zuluftöffnung sollte immer zwei- bis dreimal größer sein als die Abluftöffnung.

Es ist gut, wenn die Belüftung bereits beim Bau der Garage geplant und installiert wurde. Falls dies versäumt wurde, müssen einige relativ einfache Montagearbeiten durchgeführt werden. Es kommt auch vor, dass eine Belüftung vorgesehen ist, aber nicht die gewünschten Ergebnisse liefert. In diesem Fall muss das System verbessert werden, beispielsweise durch den Einbau eines Abluftventilators.

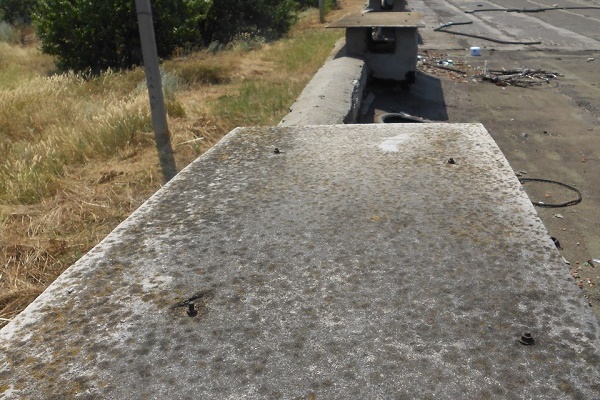

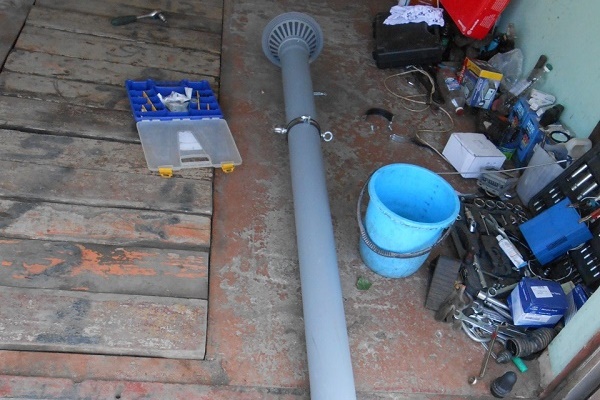

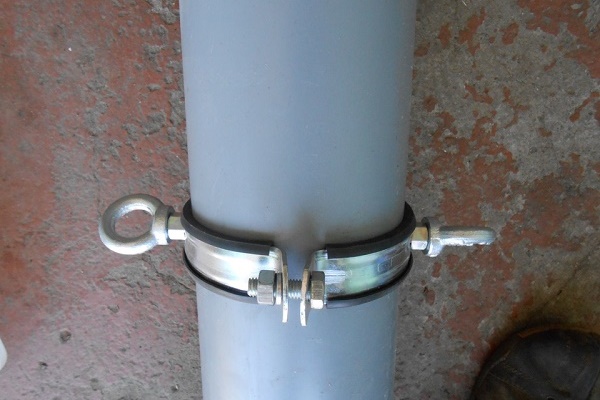

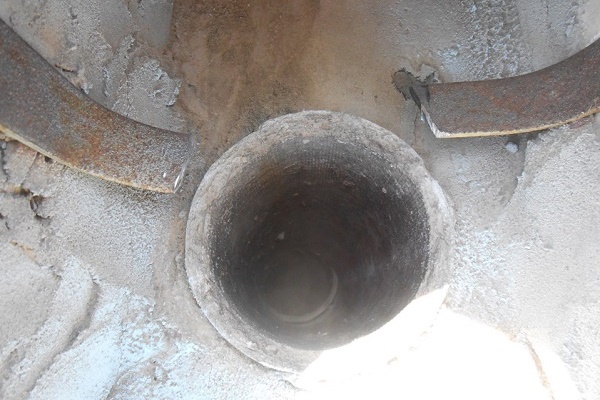

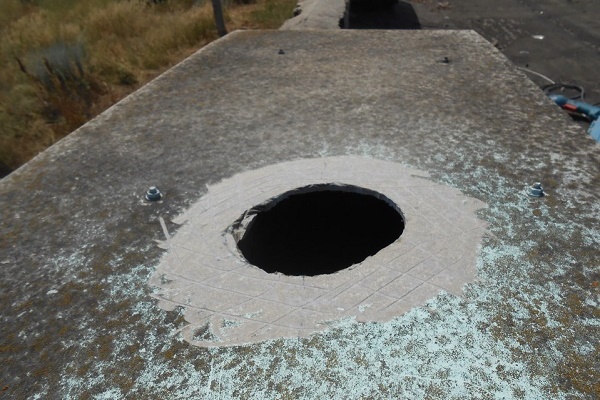

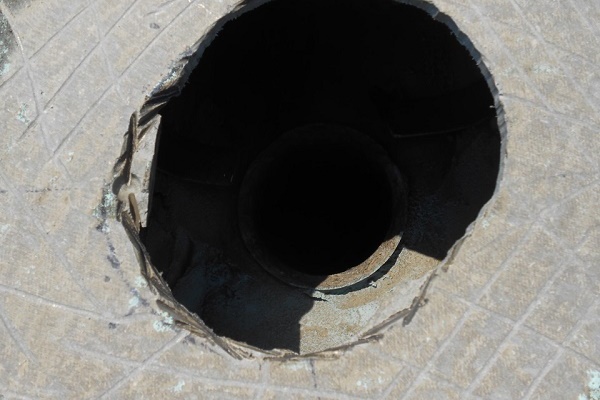

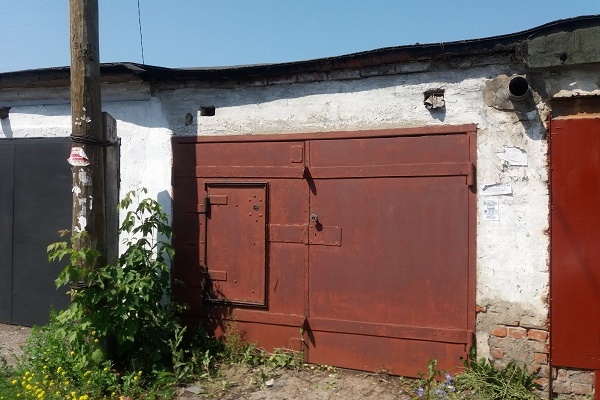

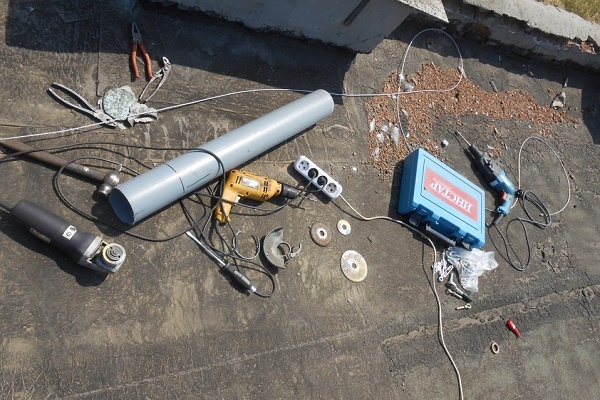

Wenn Sie die Funktion der natürlichen Belüftung für ineffektiv halten, besteht die Möglichkeit, das System zu modernisieren, beispielsweise durch Erhöhung des Abluftrohrs:

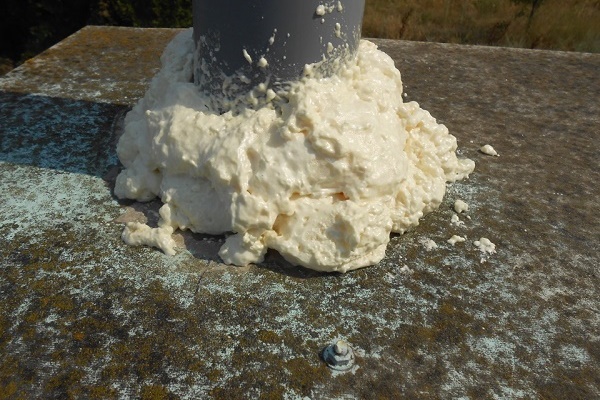

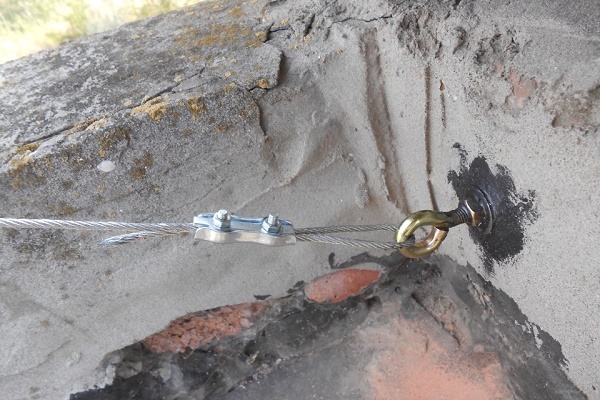

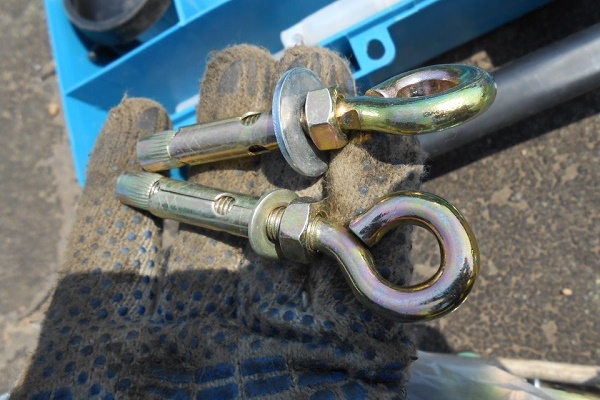

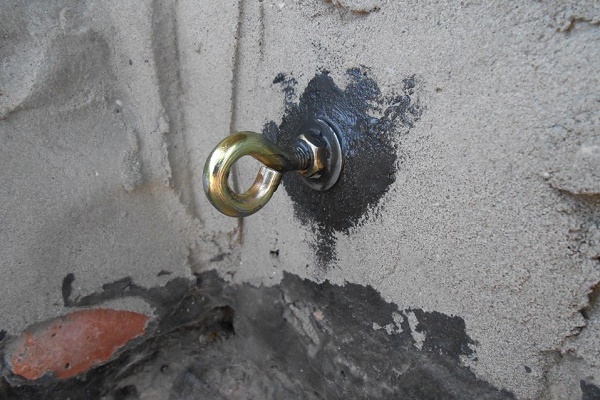

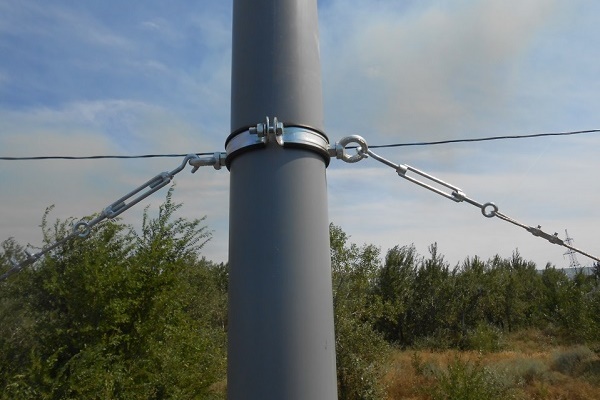

Nach Abschluss der Vorbereitungen beginnen wir direkt mit der Montage des Systems und der Befestigung des hohen Rohrs mit Abspannseilen:

Wie berechnet man alles richtig?

Lüftungsberechnungen erfordern in vielen Fällen Fachkenntnisse und den Einsatz komplexer Methoden. Wenn Sie möchten und Ihr Budget es erlaubt, können Sie die Projektplanung bei Fachleuten in Auftrag geben. Glücklicherweise ist eine Garage ein kleiner Raum mit einfacher Konfiguration.

Die Abmessungen der Lüftungsöffnungen werden nach folgender Formel berechnet:

R_Querschnitt= P_Garage×15

Dabei bedeutet:

• P_Querschnitt – Querschnittsfläche der Lüftungsöffnung;
• P_Garage – Fläche der Garage;
• 15 – Koeffizient, der die Abmessungen der Lüftungsöffnung pro Flächeneinheit des Raumes widerspiegelt.

Das heißt, die Garagenfläche muss mit 15 mm multipliziert werden. Nach dieser vereinfachten Methode wird für eine Garage mit 24 m² Fläche (6*4) eine Zuluftöffnung mit einem Durchmesser von 360 mm benötigt. Diese Berechnungen sind sehr grob, da die Methode die Raumhöhe und andere Besonderheiten nicht berücksichtigt.

In der Praxis können diese Werte variiert werden. Für die oben betrachtete Garage mit 24 m² Fläche wurden in einem konkreten Fall erfolgreich zwei Rohre mit je 150 mm für die Zuluft und ein solches Rohr für die Abluft verwendet.

Zur Steigerung der Effizienz der natürlichen Belüftung können zusätzliche Mittel eingesetzt werden:

• Deflektor – eine spezielle Haube, die am Ende des vertikalen Abschnitts des Abluftrohrs angebracht wird, um im Inneren der Konstruktion eine verdünnte Atmosphäre zu erzeugen und die Bewegung der Luftmassen zu beschleunigen.
• Diffusor – dies ist eine Windfahne für den äußeren Teil des Zuluftrohrs; für seinen Betrieb wird der Winddruck genutzt.
• Eine gewöhnliche Glühlampe – sie wird im Abluftrohr installiert und erwärmt den Luftstrom, wodurch seine Bewegung beschleunigt wird.

Diese einfachen Geräte können die Belüftungsqualität in der Garage erheblich verbessern.

Mit den allgemeinen Prinzipien der Berechnung der Leistung von Lüftungssystemen macht Sie der folgende Artikel vertraut, den wir Ihnen zur Lektüre empfehlen.

Wie führt man die Montage fachgerecht durch?

Für eine ordnungsgemäße Belüftung der Garage müssen mindestens zwei Öffnungen angelegt werden: eine für die Zufuhr von Frischluft und eine für die Abführung von mit schädlichen Dämpfen und überschüssiger Feuchtigkeit gesättigten Luftströmen. Die Zuluftöffnung wird im unteren Teil der Außenwand angebracht, etwa 10-15 cm über dem Boden.

Für die Einrichtung einer Belüftung in der Garage müssen Wandöffnungen geschaffen werden, die in Größe und Form den Eigenschaften des Rohrs entsprechen.

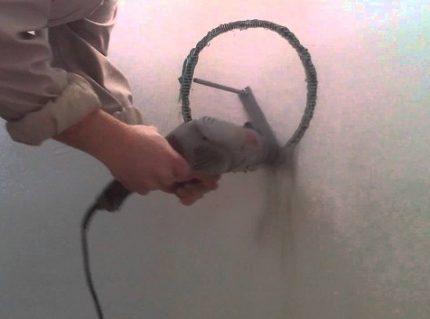

Dicke Wände von Wohnräumen werden mit Spezialgeräten gebohrt, aber für Garagen sind solche aufwändigen Verfahren nicht erforderlich. Meistens wird das Bohren einer Öffnung mit geeignetem Durchmesser mit einem Bohrhammer durchgeführt.

Danach wird das Rohr oder die Rohre für die Zuluft in die Öffnung eingesetzt und ihre Position fixiert. Zum Abdichten der Spalten zwischen Rohr und Wandmaterial wird Montageschaum verwendet. Die Außenseite der Öffnung sollte mit einem speziellen Gitter oder Diffusor geschützt werden.

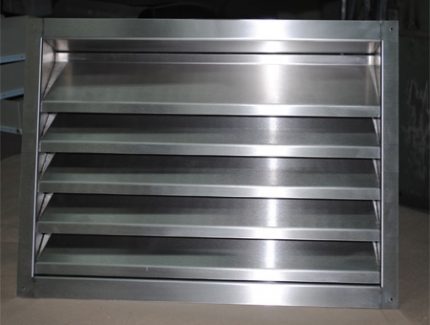

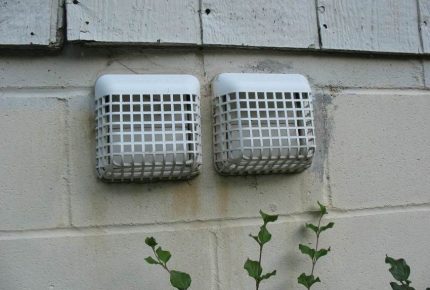

Außen sollte die Einführungsstelle der durch die Garagenwand geführten Zuluftrohre mit dekorativen Gittern abgedeckt werden, um den Raum vor dem Eindringen von Kleintieren wie Nagetieren, Insekten usw. zu schützen.

Der Querschnitt des Lüftungskanals kann nicht nur rund, sondern auch quadratisch oder rechteckig sein. Für die Montage werden Rohre der entsprechenden Konfiguration benötigt. Normalerweise werden für die Garagenlüftung Lüftungsrohre mit rundem Querschnitt verwendet.

Dies ist die günstigste und bequemste Variante; außerdem erzeugen sie einen minimalen Widerstand gegen die Luftströmung. Für die Belüftung eignen sich sowohl Metallrohre als auch Konstruktionen aus Kunststoff.

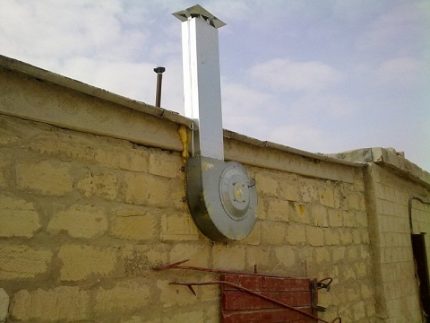

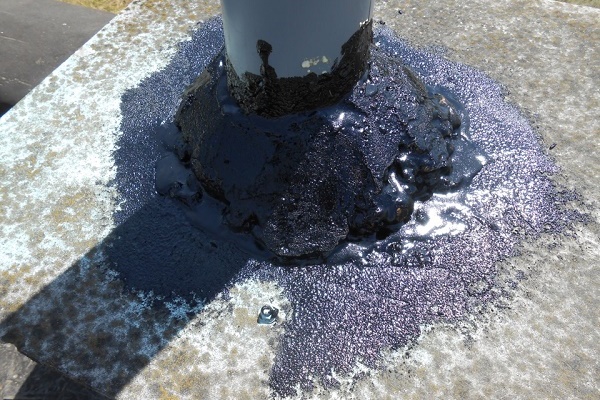

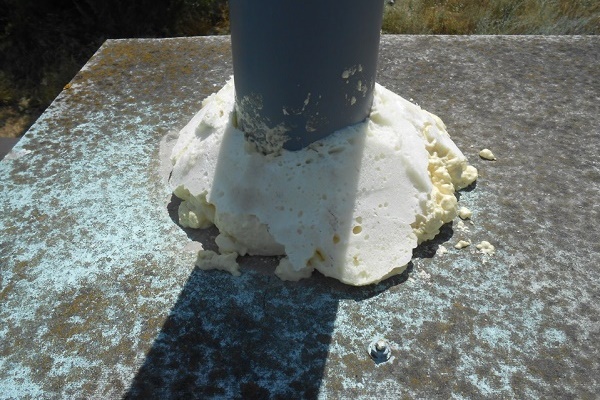

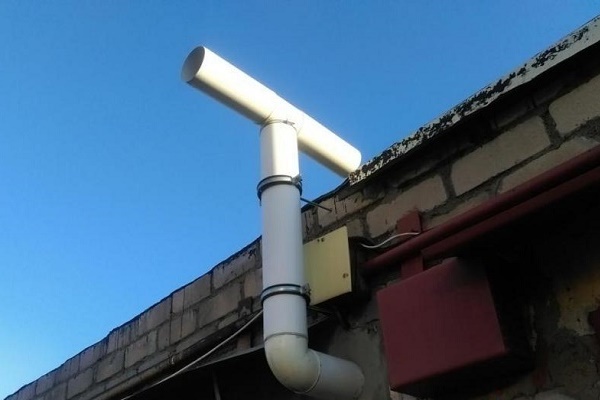

Das Rohr des Abluftkanals der Garage muss nach oben geführt werden, etwa 50 cm über das Dachniveau, um einen guten Zug zu gewährleisten.

Die Öffnung für die Abluft wird direkt unter der Decke angebracht. Das Rohr wird horizontal durch die Wand geführt und dann ein vertikaler Abschnitt montiert. Dieser muss ausreichend lang sein.

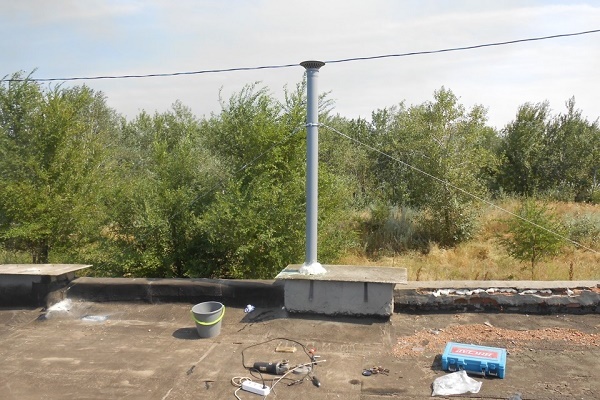

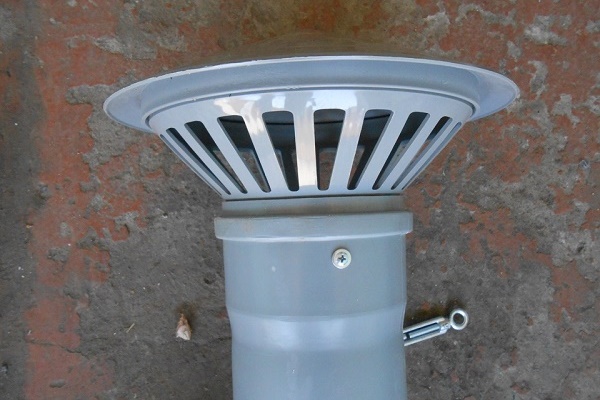

Als optimal gilt eine Abzugshaube, die mindestens 50 cm über dem Dachniveau liegt. Oben wird häufig eine Deflektorhaube angebracht. Die Innenseite sowohl der Zuluft- als auch der Abluftöffnung sollte mit einem dekorativen Gitter abgedeckt werden.

Kombinierte und mechanische Belüftung

Wie bereits oben erwähnt, ist die natürliche Belüftung einer Garage nur unter bestimmten äußeren Bedingungen wirksam, d.h. bei ausreichendem Temperaturunterschied zwischen Innen- und Außenluft. Der Einsatz von Zwangsbelüftungssystemen kann dieses Problem beheben.

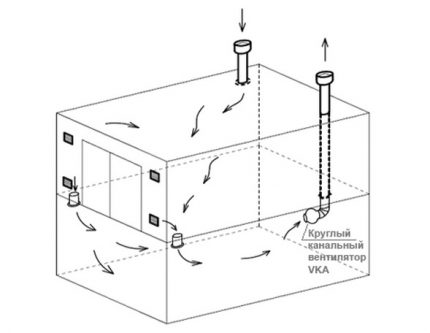

Schema einer kombinierten Garagenbelüftung mit Abluftventilator. Ein solches System stellt keine hohen Anforderungen an die Position der Abluftöffnung.

Eine effektive Luftabsaugung in der Garage ist mehr als relevant, da hier der Verschmutzungsgrad wesentlich höher ist als in Wohnräumen. Daher bevorzugen Garagenbesitzer die Abluftvariante der kombinierten Belüftung. Die Umsetzung eines solchen Projekts ist nicht allzu schwierig.

Dazu muss man einen Abluftventilator kaufen und am Eintritt des Rohrs installieren. Falls ein solches Rohr nicht vorhanden ist, muss es installiert werden. Dies erfolgt ähnlich wie bei der Installation einer natürlichen Belüftung. Die gleichen Berechnungen, Materialien und Werkzeuge sind erforderlich, die Berechnungen werden auf ähnliche Weise durchgeführt, es gibt jedoch einige Unterschiede.

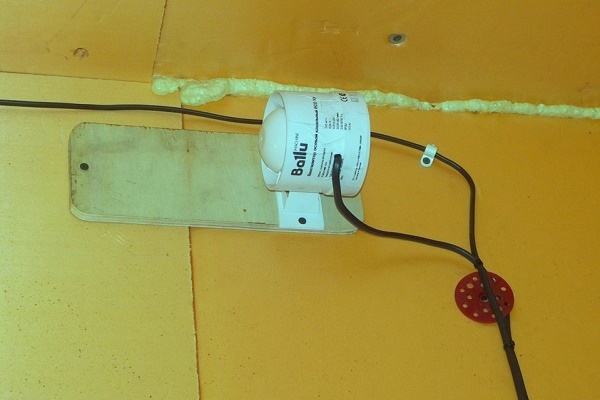

Ein Abluftventilator – ein einfach zu installierendes und zu bedienendes Gerät, an das eine Stromversorgung angeschlossen werden muss. Mit einem automatischen Timer kann die Belüftungsqualität verbessert werden.

Bei einer kombinierten Belüftung muss die Abluftöffnung nicht unbedingt diagonal zur Zuluftöffnung angebracht werden, obwohl eine solche Position wünschenswert ist. Man kann auch einen anderen Ort wählen, sowohl für die Zuluft- als auch für die Abluftöffnung. Die erste sollte jedoch unten, die zweite – oben platziert werden.

Ein weiterer wichtiger Punkt – das Vorhandensein von Möbeln und anderen Gegenständen im Weg der Luftströme. Dies ist ein häufiger Fehler bei der Planung der Belüftung. Je weniger solcher Hindernisse, desto besser funktioniert der Luftaustausch. Im oberen Rohr sollte ein Abluftventilator installiert werden.

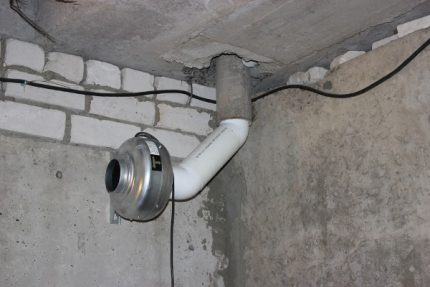

Dies kann ein Kanalmodell sein, das im Rohr installiert wird, oder eine Aufputzvariante; solche Geräte werden direkt an der Wand montiert. Danach sollte der Ventilator an die Stromversorgung angeschlossen werden.

Um die Funktion einer solchen Abluftvorrichtung zu verbessern, kann der Ventilator mit zusätzlichen automatischen Steuermodulen ausgestattet werden. Zum Beispiel mit einem Timer, der das Gerät zu bestimmten Zeiten ein- und ausschaltet.

Dies ermöglicht eine leichte Reduzierung des Stromverbrauchs und sorgt auch für die Belüftung der Garage, selbst wenn der Besitzer nicht anwesend ist. Wenn in der Garage bereits eine natürliche Belüftung vorhanden ist, diese jedoch nicht ausreichend effektiv arbeitet, ist die optimale Lösung die Installation eines Abluftventilators in den bereits vorhandenen Kanal.

Wenn die natürliche Belüftung im Winter ausreichend gut funktioniert, kann der Ventilator nur im Sommer verwendet werden.

Die Zwangsbelüftung erfordert die Installation sowohl eines Zuluft- als auch eines Abluftventilators in den entsprechenden Öffnungen. In normalen Garagen werden solche Systeme in der Regel nicht eingesetzt, da die Aufgabe mit einfacheren Varianten gelöst wird: einer natürlichen oder einer kombinierten Belüftung.

Eine Zwangsbelüftung in der Garage ist nur dann sinnvoll, wenn man nicht darauf verzichten kann. Zum Beispiel ist für eine unterirdische Garage die Zwangsbelüftung die einzig mögliche Option. Es kommt vor, dass in der Garage Maler- oder andere Arbeiten geplant sind, bei denen ein guter Luftaustausch besonders wichtig ist. Hier ist eine Zwangsbelüftung sehr willkommen.

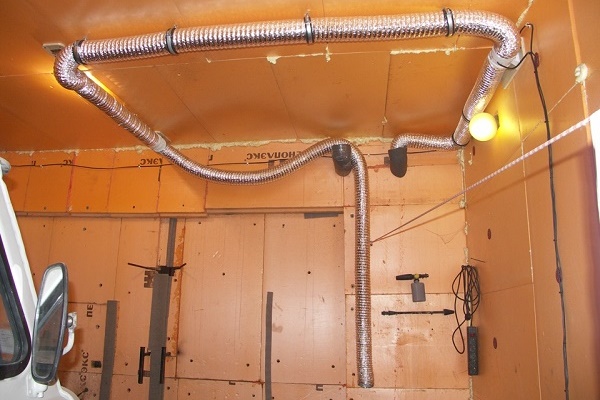

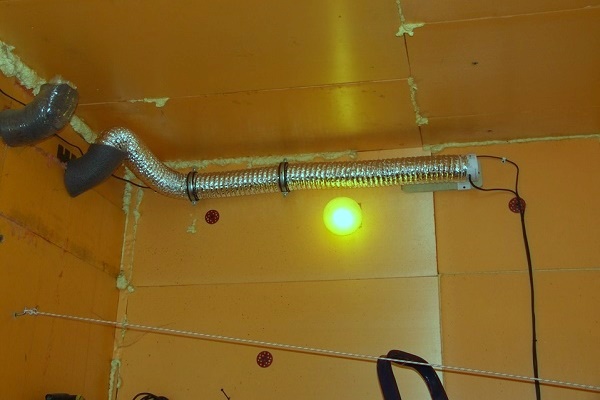

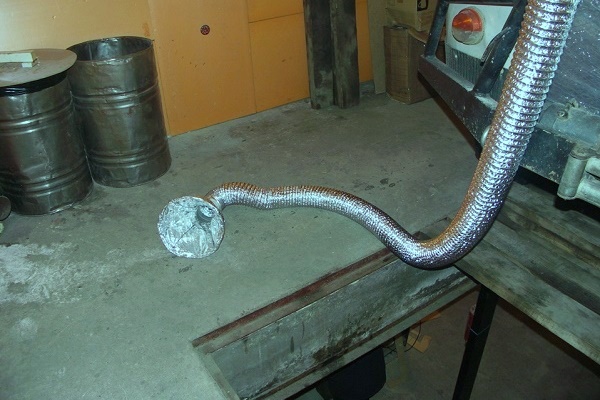

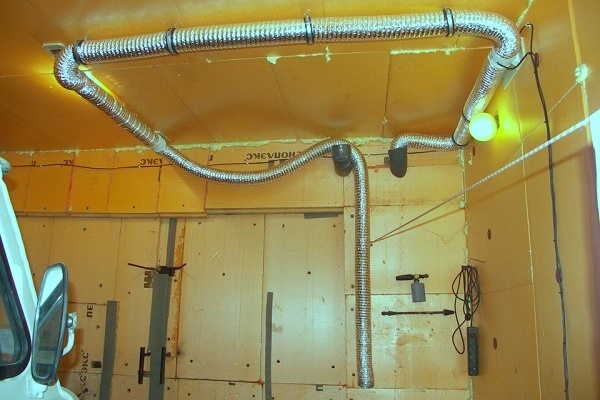

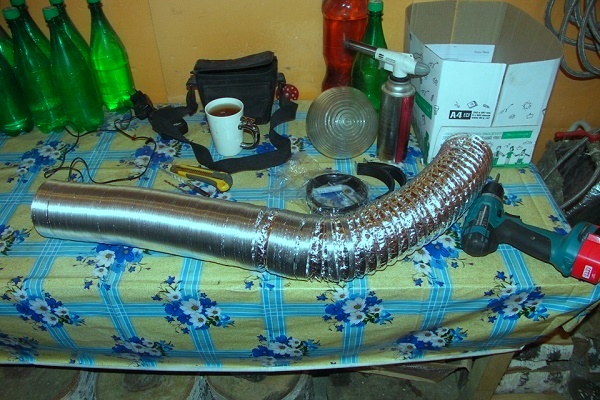

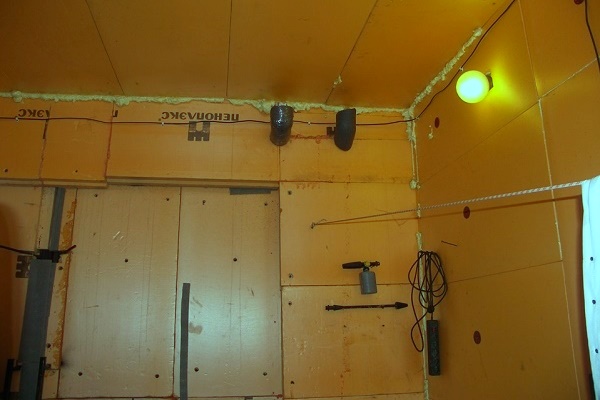

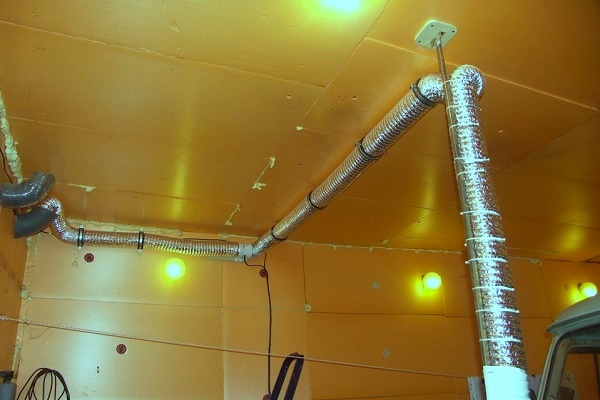

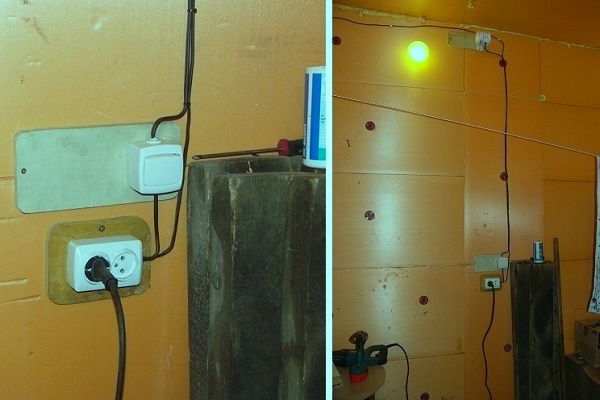

Wer seine Garage mit einem effektiven Abluftsystem ausstatten möchte, das zur Ableitung giftiger Stoffe erforderlich ist, die bei Schweiß- und Lackierarbeiten entstehen, sollte sich die folgende Fotogalerie ansehen. Sie zeigt den Bau einer Absaugung mit beweglichem Schlauch aus Wellrohr:

Keller und Inspektionsgrube

Oben wurde die Belüftung einer normalen Garage behandelt. Falls sich darin ein Keller und/oder eine Montagegrube befinden, muss für diese Bereiche separat gesorgt werden. Im Falle eines Kellers ist auf jeden Fall ein separater Lüftungskanal erforderlich. Dies ist notwendig, da sich unten wesentlich mehr Feuchtigkeit ansammelt als im oberen Teil des Raums.

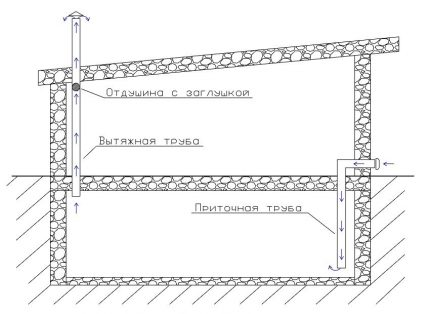

Schema der Belüftung eines in der Garage befindlichen Kellers: Das Zuluftrohr sollte so tief wie möglich heruntergeführt werden, und das Abluftrohr wird weit nach oben geführt.

Wenn keine Belüftung vorhanden ist, dringt diese Feuchtigkeit in die Garage ein und schadet dem dort abgestellten Fahrzeug. Die in der Garage installierte Belüftung, selbst mit Zwangsbelüftungsmethoden, kann in der Regel keinen ausreichend intensiven Luftaustausch gewährleisten.

Für eine effektive Belüftung des Kellers sollten zwei Öffnungen angebracht werden: eine Zuluft- und eine Abluftöffnung. Es wird empfohlen, die Luftzufuhr im südlichen Teil des Kellers sicherzustellen und die Abfuhr der Luftströme – im Norden.

Das Zuluftrohr wird in der Regel durch den Garagenboden in den Keller eingeführt und so tief wie möglich heruntergelassen. Die Abluft wird in der gegenüberliegenden Ecke installiert; dieses Rohr wird durch den Garagenboden nach oben und ins Freie geführt. Wie bei der Belüftung der Garage sollte der Querschnitt der Zuluftöffnungen zwei- bis dreimal größer sein als die Abmessungen der Abluftöffnung.

Hier wird eine Variante der natürlichen Belüftung einer Garage mit Keller und Montagegrube vorgestellt, für die separate Lüftungskanäle angelegt wurden.

Je größer der Höhenunterschied zwischen Zuluft- und Abluftöffnung ist, desto effektiver ist die Belüftung des Kellers. Ein Unterschied von drei Metern oder mehr gilt als optimal. Um den Unterschied zu vergrößern, muss der vertikale Teil des Abluftrohrs, das nach draußen führt, einfach höher gemacht werden. Hier kann auch ein Deflektor oder eine Schutzkappe angebracht werden.

Manchmal ist die Installation eines Zuluftrohrs aus bestimmten Gründen nicht möglich. In diesem Fall wird empfohlen, die Luke einen Spalt offen zu lassen, damit die in die Garage einströmende Frischluft in den Keller gelangt. Fehlt die Frischluftzufuhr, werden alle Bemühungen um eine effektive Abluft aus dem Keller in der Garage zunichte gemacht.

Wenn die Garage beheizt wird, kann im Winter Kondensfeuchtigkeit am Abluftrohr auftreten. Um ein Vereisen des Rohrs zu verhindern, wird ein spezieller Kondensatbehälter installiert.

Für eine unbeheizte Garage ist diese Maßnahme nicht erforderlich. Im Winter gelagerte Lebensmittel und Gegenstände im Keller sollten nicht näher als einen halben Meter von der Zuluftöffnung entfernt platziert werden, da sie sonst durchfrieren könnten.

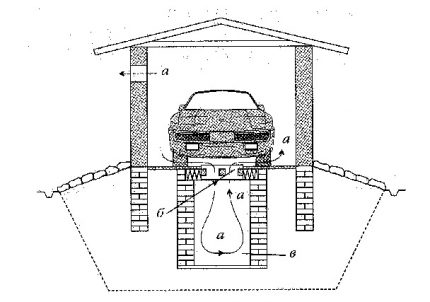

Schema der natürlichen Belüftung der Garage mit Inspektionsgrube: Mit den Pfeilen “a” ist die Bewegung der Luftströme gekennzeichnet, “b” – die Position der Lüftungsschlitze für die Inspektionsgrube

Die Inspektionsgrube – ein kleines Objekt, daher ist eine separate Belüftung dafür normalerweise nicht vorgesehen. Dennoch sollte man für eine gute Luftzufuhr sorgen. Dazu müssen an der Seite der Inspektionsgrube, die der Zuluftöffnung der Garagenlüftung zugewandt ist, Schlitze von etwa 10-15 cm angebracht werden. Ähnlich können auch zwei Seiten der Grube geöffnet werden.

Auch auf der Abluftseite muss ein solcher Schlitz angebracht werden, der jedoch doppelt so schmal sein sollte. Aus Sicherheitsgründen können diese Schlitze an einigen Stellen mit Brettern abgedeckt werden. Beim Einparken des Fahrzeugs muss darauf geachtet werden, dass es den Abluftschlitz nicht abdeckt, da dies gefährlich für das Fahrzeug ist.

Die Regeln und Optionen für die Einrichtung der Belüftung in der Garage für Heimwerker werden im folgenden Artikel erläutert.

Fazit und nützliche Videos zum Thema

Video #1. Interessante und detaillierte Informationen zur Belüftung der Garage werden in diesem Video vorgestellt:

Video #2. In diesem Video wird die Funktionsweise eines Abluft-Kanalventilators gezeigt:

Video #3. Hier können Sie die Erfahrung mit dem Bau einer selbstgemachten Ablufthaube für die Garage aus Alltagsgegenständen sehen:

Eine hochwertige Ablufthaube in der Garage zu organisieren ist nicht so schwierig. Man muss das richtige System auswählen und installieren oder die vorhandene Belüftung verbessern. Dies wirkt sich positiv auf den Zustand des Fahrzeugs und die Gesundheit der Garagenbesitzer aus.
