Lüftungs-Kunststoffrohre für die Dunstabzugshaube: Nuancen der Auswahl und Montage

Die Verlegung von Leitungen im Haus oder in der Wohnung ist nicht so einfach, wie es auf den ersten Blick scheint. Damit die Geräte ordnungsgemäß funktionieren und es keine Beanstandungen von Prüfbehörden gibt, muss die Montage unter Berücksichtigung aller Normen und Vorschriften erfolgen, ohne die ästhetische Komponente zu vergessen.

Wir erklären Ihnen, wie Sie die besten Rohre für die Dunstabzugshaube auswählen, basierend auf ihren technischen und praktischen Eigenschaften. Bei uns erfahren Sie, wie Sie den optimalen Querschnitt wählen und dessen Größe berechnen. Gemeinsam werden wir die Komponenten verstehen, aus denen Lüftungskanäle zusammengesetzt werden.

Für Heimwerker bieten wir zwei Optionen für die Montage von Kunststoff-Luftkanälen an. Die zur Betrachtung vorgelegten Informationen werden durch Schemata, Fotogalerien und Videoanleitungen ergänzt.

Verwendung von Lüftungsrohren im Haushalt

Lüftungsrohre mit einem Satz von Verbindungs- und Befestigungselementen werden üblicherweise als Luftkanäle bezeichnet. Sie dienen zur Sicherstellung der Luftzirkulation und werden in Räumen installiert, in denen kein Zugang zu natürlicher Luftbewegung besteht oder ein zusätzlicher Lüftungsbedarf besteht: in Küchen, Badezimmern, Toiletten.

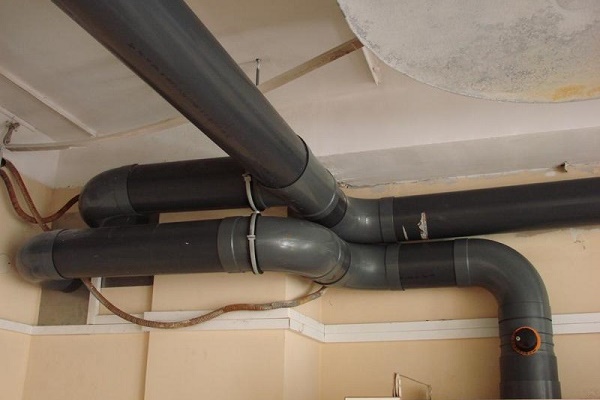

Bevor es Kunststoffteile auf dem Markt gab, wurden Luftkanäle aus verzinktem Metall hergestellt. Sie sind auch heute noch häufig in Produktionshallen oder Gastronomiebetrieben zu finden (ihre Verwendung ist mit hohen Temperaturen verbunden).

Für den Einsatz im Haushalt, also für die Installation von Lüftungsanlagen in Wohnungen und Häusern, eignen sich eher Polymerprodukte.

Sie bieten die folgenden Vorteile:

• Sie sind leichter als Metallteile, daher lassen sie sich leichter selbst installieren;
• Glatte Wände bieten minimalen Widerstand für die Luftbewegung;
• Sie sind dicht, da sie keine Nähte haben;
• Sie sind beständig gegen hohe Luftfeuchtigkeit und rosten nicht;
• Im Handel ist stets ein Satz von Fittings mit passendem Querschnitt erhältlich.

Zum Verkauf zugelassen sind Produkte, die den GOST-Normen entsprechen und Konformitätszertifikate besitzen, daher kann auch die Sicherheit von Kunststoffelementen bestätigt werden.

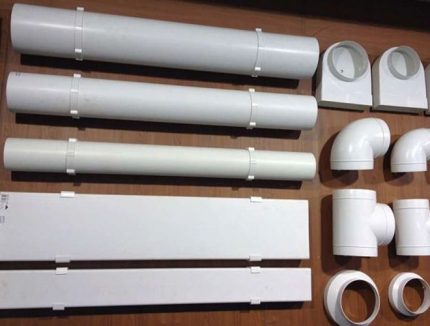

Ein Stand im Supermarkt mit Kunststoffteilen zur Montage eines Lüftungssystems für Abzugshauben: Rohre mit rechteckigem und rundem Querschnitt, Übergangsstücke, T-Stücke, Verschlusskappen, Winkelteile.

Wesentliche Eigenschaften von Kunststoffteilen

Die Eigenschaften der Rohre müssen bekannt sein, um ein Lüftungssystem in einer Wohnung oder einem Haus richtig planen und installieren zu können. Die Eigenschaften der Elemente können je nach Einbauort (über einer Gipskartondecke, in einem Schrank, auf dem Dachboden) und der Raumgeometrie variieren.

Betrachten wir, welche Merkmale bei der Auswahl entscheidend sind.

Material der Luftkanäle

Im Handel finden Sie Produkte für Lüftungskonstruktionen aus vier Materialarten, die im Alltag als Kunststoffe bezeichnet werden:

• Polyvinylchlorid;
• Polypropylen;
• Polyurethan;
• Polyethylen.

Polyvinylchlorid. Leichte, preiswerte, einfach zu installierende PVC-Luftkanäle sind das am weitesten verbreitete Material für den Bau von Haushaltslüftungskonstruktionen. Sie sind robust und dicht, haben jedoch einige Einschränkungen.

Sie dürfen nicht auf 160°C erhitzt werden, da dann schädliches Chlor freigesetzt wird. Laut Norm liegt die obere Erhitzungsgrenze ohne Gesundheitsrisiko bei +120°C.

PVC-Rohre eignen sich für die Installation in der Küche oder im Badezimmer. Ihre Verwendung ist dort verboten, wo die Gefahr einer Erhitzung auf 160-180°C besteht – z. B. in Saunen oder Räumen mit Kamin.

Bei Temperaturen unter +5°C wird PVC spröde. Für die Installation einer Lüftungsanlage in Räumen mit vorübergehendem Aufenthalt ist es daher besser, eine andere Rohrart zu wählen, zum Beispiel aus Polyethylen oder Vinylurethan.

Polypropylen ist ein hervorragender Isolator, nicht hygroskopisch und hoch beständig gegen aggressive chemische Umgebungen. Die Festigkeit ist etwa 4-mal höher als bei Produkten aus Polyethylen hoher Dichte.

Der Hauptnachteil ist die Brennbarkeit, die maximal mögliche Temperatur beträgt +85°C. Es gibt jedoch eine feuerbeständige Variante mit Flammschutzmitteln – PPS.

Polyurethan ähnelt in seinen Eigenschaften PVC, hält aber höheren Temperaturen stand – bis zu +280°C.

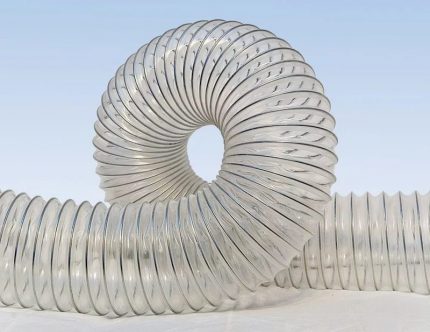

Als besonders robust gilt Vinylurethan, das mit einer Stahlspirale verstärkt ist. Es eignet sich für die Dunstabzugshaube, da es eine ausgezeichnete Beständigkeit gegen mechanische Beschädigungen und eine Flexibilität aufweist, die es ermöglicht, den Luftkanal in jedem beliebigen Winkel zu verlegen.

PND – Polyethylen niedriger Dichte. Es wird mit der Zeit nicht rissig und verträgt im Gegensatz zu PVC besser negative Temperaturen (relevant für Häuser mit vorübergehendem Aufenthalt). Mögliche Wärmebeständigkeit – bis +80°C, Kühlung – bis -50°C. Es ist leicht zu verarbeiten, wie alle Arten von Kunststoffprodukten.

Polypropylen- und Polyethylenrohre werden für die Haushaltslüftung selten verwendet, führend sind Produkte aus PVC.

Rohrtypen nach Flexibilitätsgrad

Es gibt zwei Kategorien von Kunststoff-Lüftungsrohren für Dunstabzugshauben – starre und flexible. Gelegentlich ist auch eine Kombination erforderlich, aber viel seltener. Wenn die Dunstabzugshaube in der Nähe der Lüftungsöffnung installiert wird, besteht keine Notwendigkeit für eine aufwendige Konstruktion.

Beim Kauf von starren Rohren mit rundem oder rechteckigem Querschnitt muss auch ein Satz zusätzlicher Teile erworben werden, um Bögen oder Übergänge zu gestalten.

Für den Bau eines kurzen Abluftkanals für die Dunstabzugshaube, der über dem Küchenschrank angebracht ist, wurden rechteckige PVC-Kanäle und Verbindungswinkel aus demselben Material verwendet.

Neben steifen geraden Rohren wird Wellrohr verwendet – flexible Produkte aus Polyurethan oder Aluminium, die auf Eckteile verzichten können.

Die Verwendung eines Aluminium-Wellrohrs als Luftkanal bietet zwei Vorteile gegenüber Kunststoff: Feuerbeständigkeit und höhere Festigkeit.

Wellrohre sind wirtschaftlicher, aber designmäßig unterlegen. Um das schöne Aussehen des Interieurs zu bewahren, sollten sie am besten unter abgehängten Konstruktionen versteckt oder in einem „blinden“ Bereich – an den Schränken an der Wand – platziert werden.

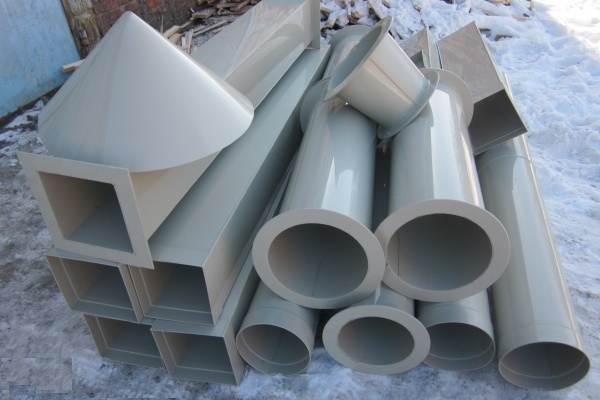

Varianten von Elementen nach Querschnittsform

Je nach Rohrkonfiguration werden folgende Luftkanaltypen unterschieden:

• rund;
• rechteckig;
• flache.

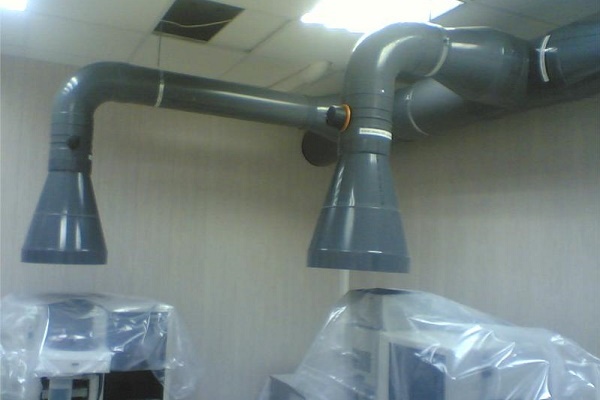

Die Querschnittsform wirkt sich maßgeblich auf die technischen Eigenschaften und die Montageweise aus. Zum Beispiel haben gerade runde Rohre eine bessere Durchflusskapazität und eine hervorragende Schalldämmung, da die Luft entlang der glatten Wände praktisch auf keine Hindernisse trifft (mit Ausnahme der Winkelbereiche).

Aufgrund der zylindrischen Form können jedoch Probleme bei der Installation auftreten.

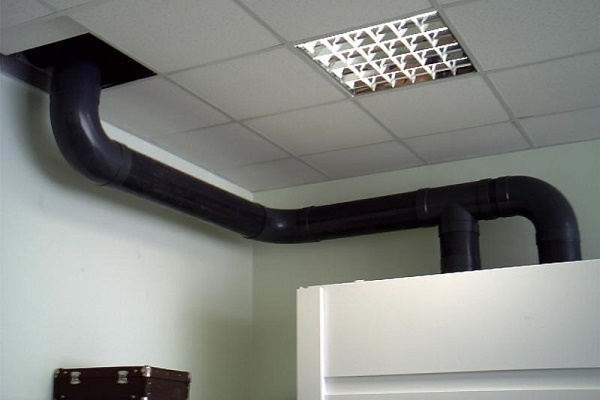

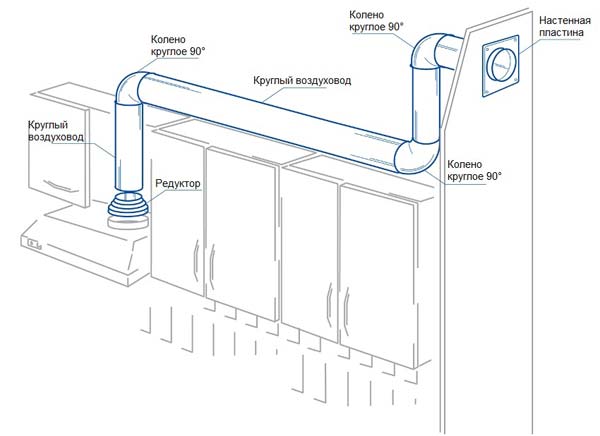

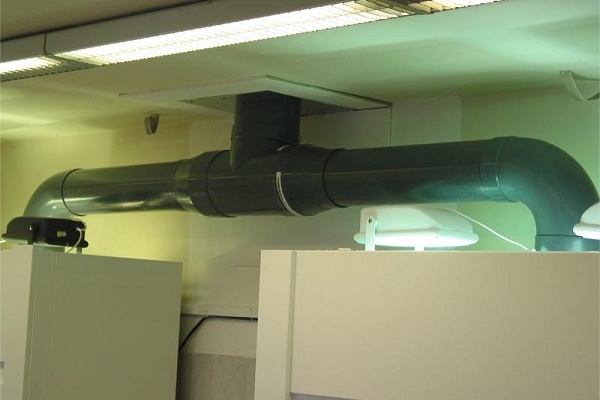

Montagevariante eines Rohrs mit rundem Querschnitt, das von der Dunstabzugshaube zur Lüftungsöffnung an der angrenzenden Wand führt. Montageelemente: 4 Rohrabschnitte, 3 runde 90°-Winkelbögen, Reduzierstück (+)

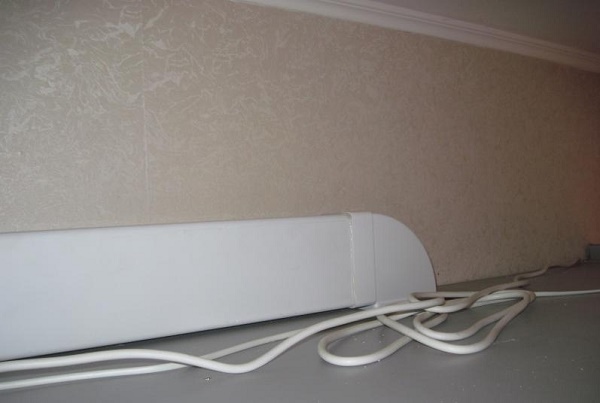

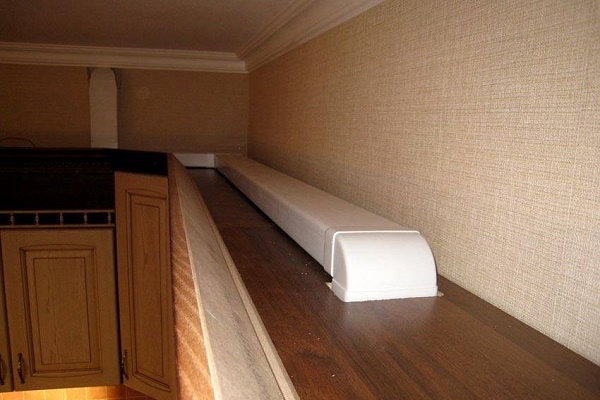

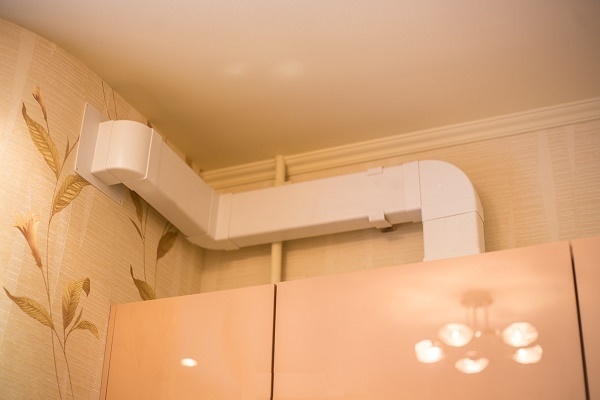

Rechteckige Luftkanäle schmiegen sich dicht an jede ebene Oberfläche (Wände, Decke, Seiten von Küchenschränken) an, daher sind sie viel einfacher zu installieren. Es gibt jedoch einen Nachteil – die ungleichmäßige Luftverteilung, die zu starken Geräuschen führt.

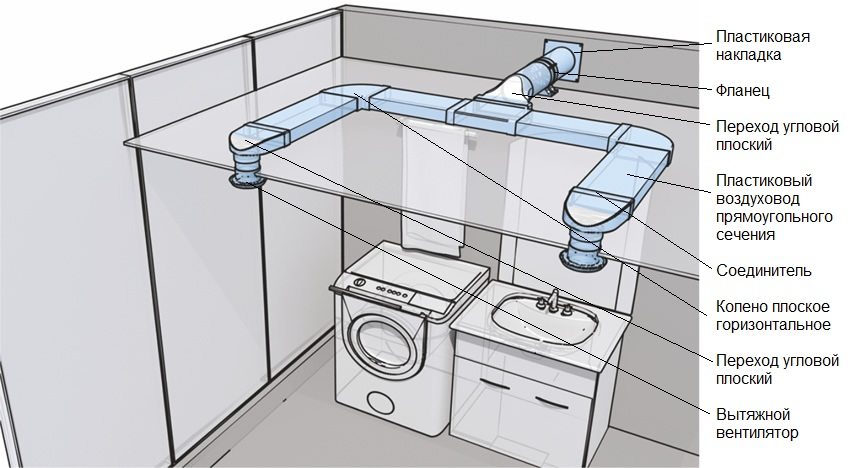

Optimale Lösung für die Installation der Lüftung über einer abgehängten Decke: leichte Kunststoffrohre mit rechteckigem Querschnitt, inklusive Adaptersatz und Ausgangsrohr mit rundem Querschnitt (zur Geräuschreduzierung)

Flache Luftkanäle sind dasselbe wie rechteckige, jedoch mit einem größeren Unterschied zwischen Breite und Höhe des Querschnitts (z. B. flache Kanäle 110 mm x 55 mm). Aufgrund ihrer Kompaktheit werden sie häufig bei Platzmangel eingesetzt (z. B. über abgehängten Konstruktionen oder über hoch angebrachten Schränken).

Wie wählt man die Querschnittsgröße?

Die Querschnittsgröße ist wichtiger als seine Form, da von diesem Parameter die Effizienz des Luftaustauschs im Raum abhängt. Es gibt Normen, die die Besonderheiten verschiedener Räume berücksichtigen, und bei der Auswahl von Lüftungselementen ist es besser, sich an diesen zu orientieren.

Räume mit hoher Luftfeuchtigkeit und hohem Schmutzgehalt in der Luft (Bad oder Küche) sollten häufiger und intensiver gelüftet werden als relativ saubere und trockene Räume (Schlafzimmer, Wohnzimmer). (+)

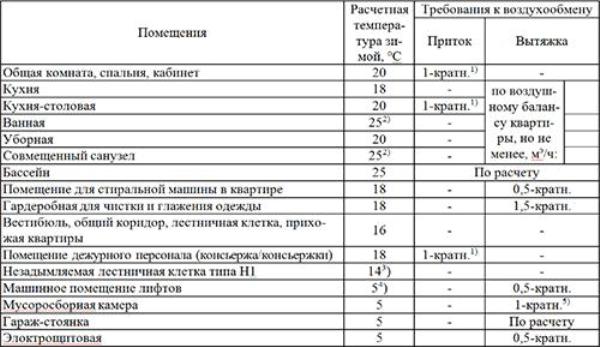

Gemäß SNiP muss das Luftzuluftvolumen in Häusern und Wohnungen mindestens 3 m³/h pro 1 m² Wohnfläche betragen, wobei die Anzahl der dort lebenden Personen nicht berücksichtigt wird.

Das zirkulierende Luftvolumen für Personen, die sich ständig im Raum aufhalten, beträgt 60 m³/h, für vorübergehend anwesende Personen 20 m³/h (gemeint sind Arbeitsplätze wie z. B. Büros).

Eine genaue Berechnung des Querschnitts ist eigenständig nicht möglich, aber es gibt vereinfachte Berechnungsmethoden. Perfektionisten sollten jedoch besser die Dienste eines Ingenieurs oder eines speziellen Programms in Anspruch nehmen, für das folgende Daten erforderlich sind:

• Form der Luftkanäle;
• Material der Rohre;
• innerer Widerstand;
• Temperatur in den Räumen.

Es gibt eine Methode, um die Abmessungen der Lüftungsöffnung anhand der Raumfläche zu bestimmen. Auf jeden Quadratmeter Raum entfallen 5,4 cm² Luftkanalquerschnitt, wobei der Verschmutzungsgrad wichtig ist.

Für eine genaue Auswahl des Rohrquerschnitts empfehlen wir, sich an Fachleute zu wenden, die die Berechnung anhand komplexer Formeln und auf der Grundlage konkreter Daten durchführen.

Woraus besteht die Abluftventilation?

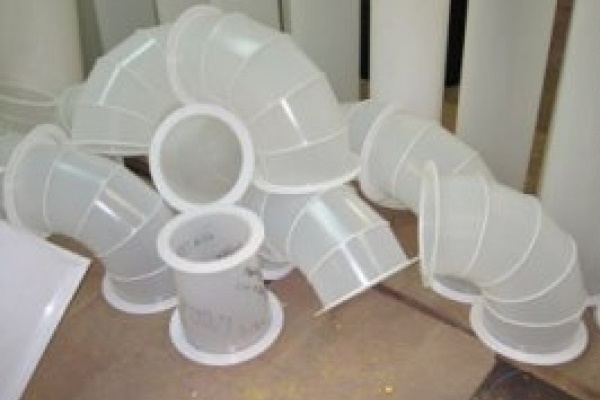

Für die Montage von Luftkanälen reichen Rohre allein nicht aus; es sind Formteile – Fittings für verschiedene Zwecke erforderlich. Sie dienen zur dichten Verbindung der Teile zu einem System, ermöglichen sanfte Übergänge von Rohren unterschiedlicher Durchmesser, verbinden den Luftkanal mit der Ablufthaube und der Lüftungsöffnung und ermöglichen die Erstellung von 90º-Winkeln.

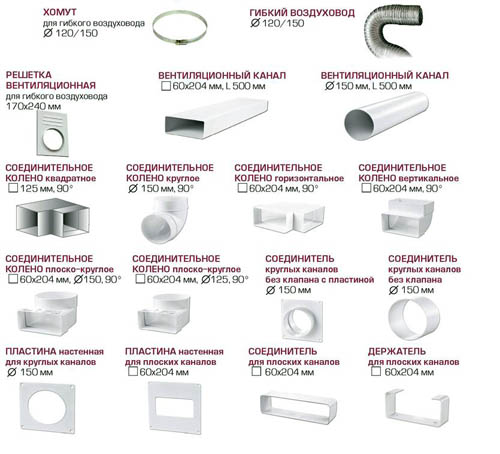

Formteile aus Kunststoff für die Montage eines rechteckigen Luftkanals: Verbindungs- und Horizontalbögen, Verschlusskappen, Halterungen, Gitter, Reduzierstücke, gerade Verbinder, Platten, T-Stücke

Eines der wichgen Elemente ist der Übergang (Adaptern). Er ist in zwe Fällen erforderlich: wenn Rohre mit unerschiedlichem Querschnitt oder Lüftungskanäle unerschiedlicher Größe verbunden werden müsseen.

Sie werden für die Montage von Konstruktionen in Räumen mit komplexer Geometrie verwendet, manchmal auch für in Schränke eingebaute Teile.

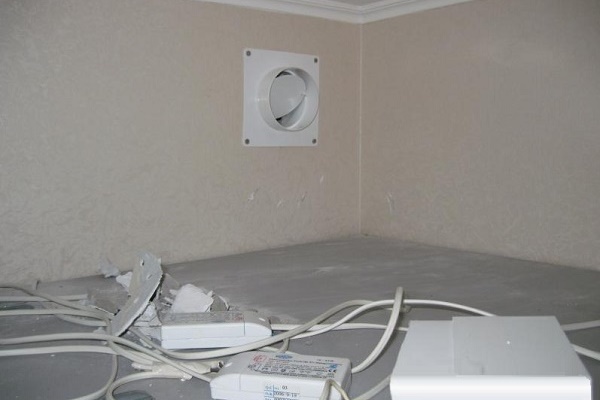

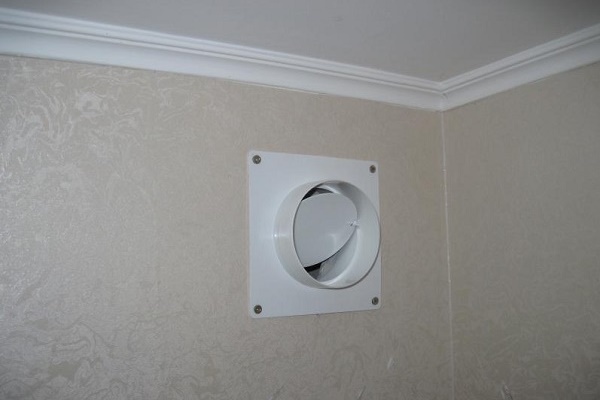

Um den Effekt der Rückströmung zu vermeiden und zu verhindern, dass verbrauchte Luft in den Raum zurückströmt, werden die Luftkanäle mit einer Rückschlagklappe ausgestattet.

Dies ist ein eingebauter Rahmen mit einer dynamischen Klappe, die sich nur in eine Richtung öffnet – in Richtung des Luftstroms in den Lüftungsschacht. Das Ventil fungiert nicht als Verbindungselement, sondern als Teil, das die Effizienz der Lüftung erhöht.

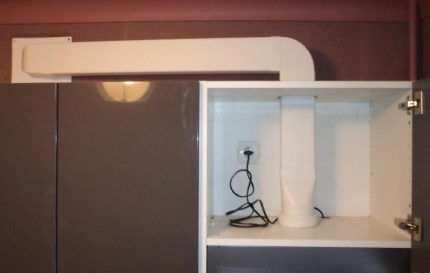

Beim Zusammenbau eines kurzen Abschnitts werden zwei Rohrabschnitte mit rechteckigem Querschnitt, eine Wandplatte, ein Verbinder des Luftkanals mit der Auslassöffnung und ein horizontales Winkelstück verwendet.

Um eine hundertprozentige Abdichtung zu gewährleisten, müssen die Fittings genau nach den Rohrgrößen ausgewählt werden: Beispielsweise werden für Kästen 150*100 mm auch Winkelstücke der genannten Größe benötigt.

Montagemöglichkeiten für Kunststoffrohre

Betrachten wir zwei Varianten zur Installation von Kunststoffrohren für die Abluftlüftung. Sie unterscheiden sich sowohl im Montageort als auch in der Auswahl der Elemente.

Option #1. Installation des Luftkanals im Innenraum

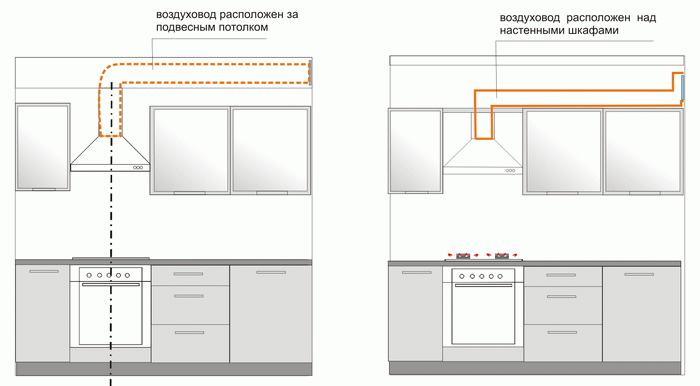

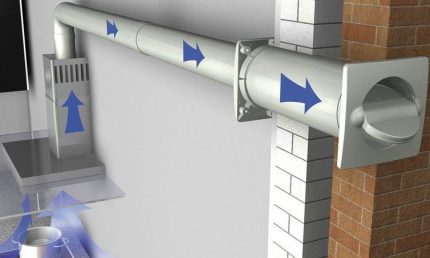

Am häufigsten werden Kunststoffrohre in der Küche verwendet, um die Dunstabzugshaube mit der Lüftungsöffnung an der Wand unter der Decke zu verbinden. Zur Arbeitserleichterung sollte der Herd so nah wie möglich an der Auslassöffnung platziert werden.

Wenn er auf der gegenüberliegenden Seite installiert ist, ist es besser, ihn näher zu verlegen, als den Luftkanal durch die ganze Küche zu ziehen.

Je kürzer die Gesamtlänge der Rohre, desto besser. Es wurde berechnet, dass jede Rohrumlenkung mit einem Winkel von 90° die Effizienz um 10 % verringert, und Systeme, die länger als 3 Meter sind, verlieren pro zusätzlichem Meter weitere 10 %.

Um während der Arbeit keine Fragen aufkommen zu lassen, führen wir Vorabberechnungen durch und erstellen eine Zeichnung mit Angabe der Maße und zusätzlicher Kanalelemente.

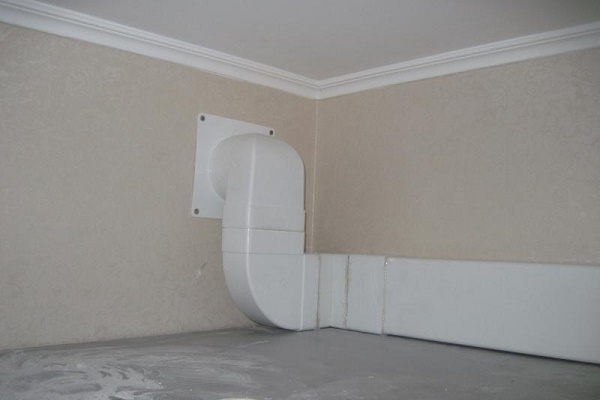

Als Beispiel nehmen wir eine häufig vorkommende Variante, bei der sich die Lüftungsöffnung etwas seitlich vom Installationsort der Dunstabzugshaube befindet.

Für die Arbeit benötigen Sie:

• Flachkanal für Abluft 204*60 (1,5-2 m);
• Horizontalbogen 204*60
• Verbindungsbogen;
• Wandplatte;
• runder Reduzierstutzen mit Adapter;
• Kunststoffsäge;
• Schleifpapier;
• Dichtmittel;
• Markierungswerkzeug.

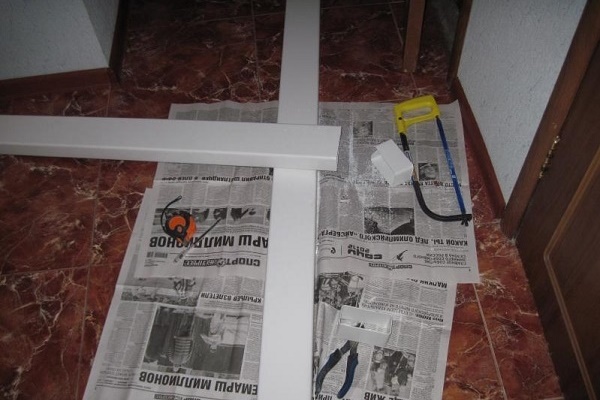

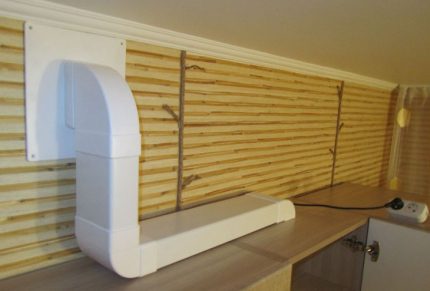

Wir bereiten die Rohre vor – von den Kunststoffkästen schneiden wir Zuschnitte in der benötigten Länge ab und entgraten die Kanten. Wenn der Luftkanal im freien Raum montiert wird, können Sie ihn vorab auf dem Boden zusammenbauen und die Verbindungselemente mit Dichtmittel fixieren.

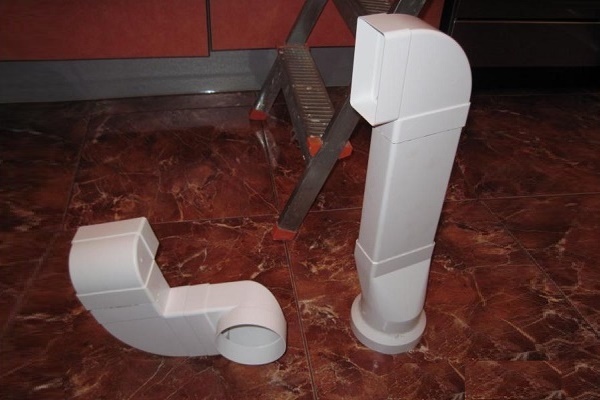

Wenn ein Teil der Konstruktion im Schrank untergebracht wird, befestigen Sie zuerst diesen Teil (Reduzierstutzen + senkrechtes Rohr) und verbinden ihn dann mit dem waagerechten Rohr durch einen Winkelbogen.

Am Ende schließen Sie das Rohr mit einem speziellen Fitting an die mit einer Platte versehene Öffnung an. Zur Festigkeit bestreichen Sie die Verbindungsstellen mit Dichtmittel, Erhitzen darf nicht verwendet werden.

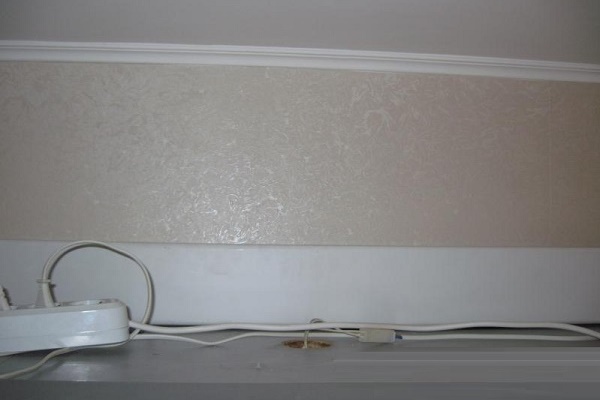

Zur Verkleidung des Luftkanals werden abgehängte Deckenkonstruktionen oder Wandschränke verwendet. Für offene Räume wählt man besser flache rechteckige Kästen, die unsichtbar werden, wenn sie auf den Schränken platziert werden (+).

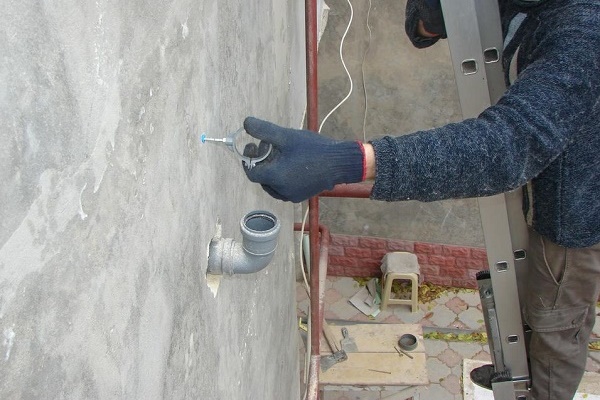

Wenn Befestigungen an Wand oder Decke erforderlich sind, dürfen keine selbstschneidenden Schrauben verwendet werden. Hierfür sind spezielle Schellen vorgesehen, die das Rohr fest umschließen. Sie sind mit einer Gummidichtung ausgestattet und werden mit Halterungen oder Gewindestangen befestigt. Manche Schellen werden durch einfaches Einrasten fixiert, was den Montageprozess vereinfacht.

Wenn Sie sich für eine abgehängte Decke als Verkleidung entscheiden, sollten Sie die Arbeiten qualitativ ausführen. Vor Baubeginn prüfen Sie sorgfältig die Dichtheit des Luftkanals – für Reparatur oder Austausch müssten Sie die Deckenkonstruktion aus Kunststoffpaneelen oder Gipskarton zerlegen.

Beim Bau von Lüftungskanälen werden nicht nur Kunststoffprodukte verwendet. Über die Materialauswahl für die Luftkanäle erfahren Sie in einem beliebten Artikel auf unserer Website.

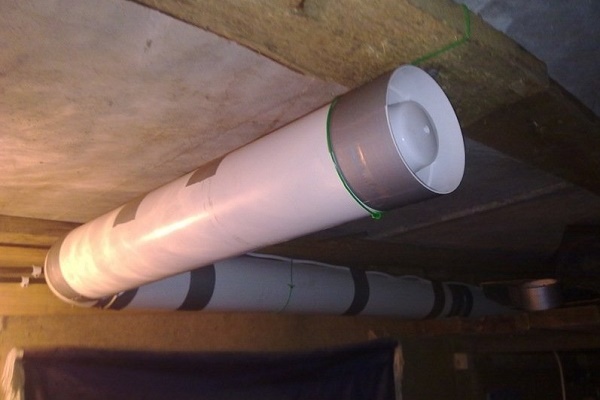

Option #2. Wärmeisolierung von Rohren auf dem Dachboden

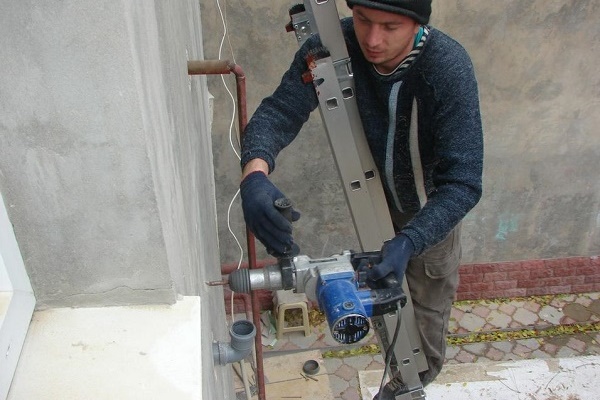

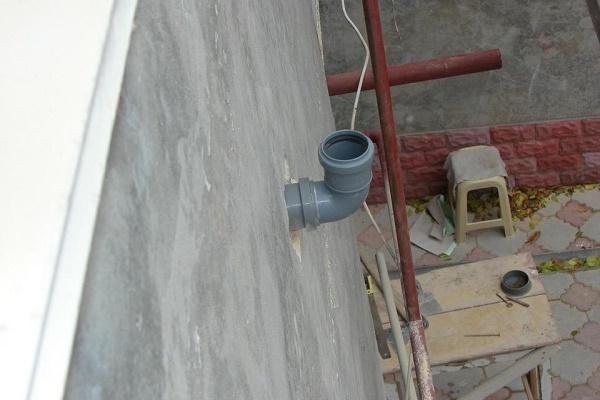

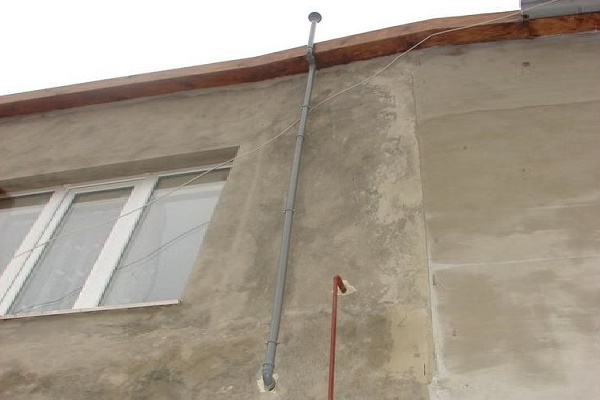

In einer Stadtwohnung beschränkt sich die Installation der Abluftlüftung auf die Montage von Kunststoff-Luftkanälen, die zur Öffnung in den gemeinsamen Gebäudeschacht führen. In einem Einfamilienhaus ist damit noch nicht Schluss, da es noch einen weiteren Abschnitt gibt – vom beheizten Raum über den Dachboden nach draußen.

Damit auf den Kunststoffrohren aufgrund der Kälte kein Kondensat entsteht (der Dachboden wird oft nicht beheizt), wird eine Dämmung durchgeführt.

Die besten Materialien für die Wärmedämmung sind:

• Basaltwolle (Glaswolle, Mineralwolle);
• Schale aus Polymerwerkstoffen – Polystyrol oder Schaumstoff;
• geschäumtes Polyethylen.

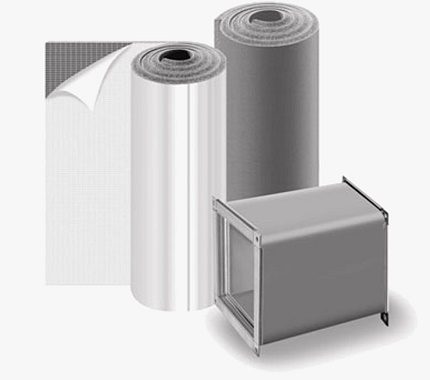

Ein Beispiel für Basaltwolle ist die Rollmineralwolle Rockwool, nicht brennbar und reißfest, mit einer minimalen Luftdurchlässigkeit von 0,3 mg/m×h×Pa, einem breiten Temperaturbeständigkeitsbereich (von –180 °C bis +500 °C) und einer Hygroskopizität von etwa 1,5 Vol.-%. Die Lebensdauer beträgt bis zu 35 Jahre.

Neben der Rollbasaltwolle gibt es weitere Varianten der Isolierung der Marke Rockwool: dicke Matten oder Platten, gewickelte Zylinder mit Folienbeschichtung.

Weiche Rollen werden überlappend um die Rohre gewickelt, oben mit Folie oder Dachpappe bedeckt (wenn Matten ohne Abdichtung verwendet werden) und mit einer Wicklung aus metallisiertem Band oder Stahldraht befestigt.

Schaumstoff und Polystyrolschaum haben die Form harter Rohre, die aus mehreren Segmenten bestehen. Einige von ihnen sind mit einer Folienschicht bedeckt. Schaumstoff hat eine lockerere Struktur, daher eignet er sich zur Isolierung gebogener Teile. Aufgrund des niedrigen Preises wird er von sparsamen Hausbesitzern bevorzugt.

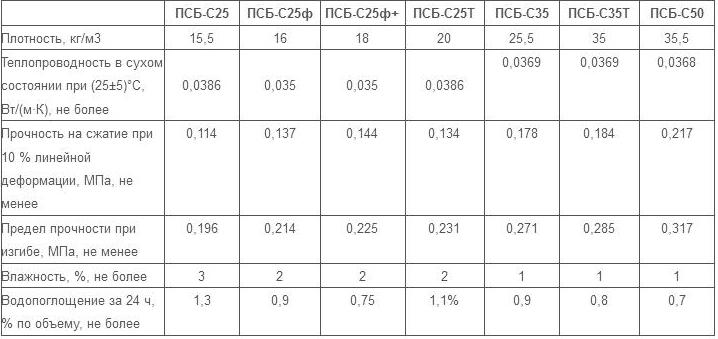

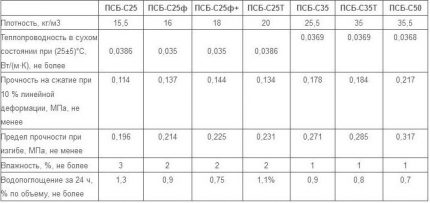

In der Tabelle sind die vergleichenden Eigenschaften von PPS-Schalen dargestellt, die aus dem Schaumstoff PSB-S hergestellt sind und die Form von Halbzylindern haben, die mit Schellen oder Bändern verbunden werden (+).

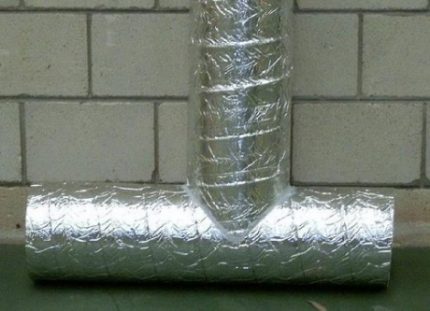

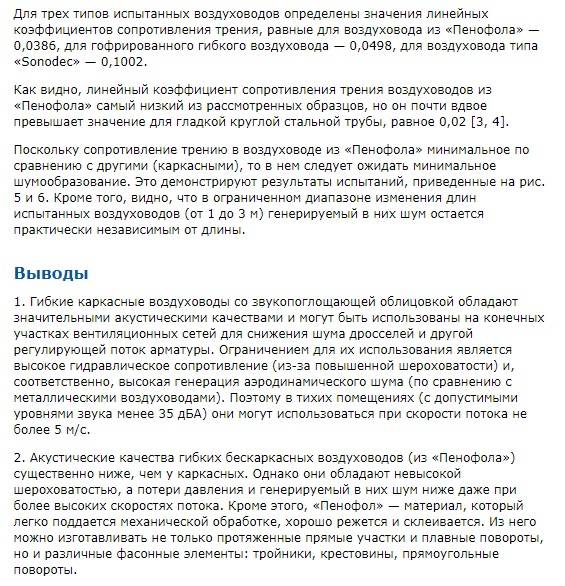

Eine führende Position nimmt das geschäumte Polyethylen Penofol ein, das elastischer ist als die aufgeführten Materialien. Der Dämmstoff zeichnet sich durch eine minimale Dicke aus, lässt dabei keine Feuchtigkeit durch (ist ein- oder beidseitig mit einer Abdichtungsfolie beschichtet), bietet eine geringe Geräuschentwicklung und speichert Wärme hervorragend.

Für die Eigenisolierung empfehlen wir die Verwendung von rollbarem Penofol C. Das Geheimnis der einfachen Montage liegt in seiner Struktur: dünnes und leichtes Polyethylen ist auf einer Seite mit einer Klebeschicht beschichtet, auf der anderen Seite mit einer Abdichtungsfolie.

Die Dicke der Isolierung variiert von 3 mm bis 10 mm, der Wärmeleitkoeffizient liegt im Bereich von 0,038–0,051 W/(m·K), die Wasseraufnahme beträgt bis zu 0,35 %. Für die Montage reicht es, das Material in Stücke der gewünschten Größe zu schneiden, die Schutzfolie abzuziehen und auf das Rohrstück zu kleben.

Für gerade Rohre mit großer Länge kann die Rolle in voller Breite ohne Zuschneiden verwendet werden.

Besondere Aufmerksamkeit sollte den Stoßstellen, dem Bereich des Luftkanalaustritts auf das Dach und den Kontaktstellen mit den Außenwänden gewidmet werden.

Fazit und nützliche Videos zum Thema

Informative Videos helfen Ihnen, die Arten von Kunststoffrohren zu verstehen und mehr über deren Montagemöglichkeiten zu erfahren.

Video #1. Installation eines Kunststoffkastens:

Video #2. Montageablauf in einem Gipskartonkasten:

Video #3. Wärmedämmung von Lüftungsrohren in der Garage:

Wie Sie sehen, ist die Montage von Kunststoff-Luftkanälen nicht kompliziert und eignet sich für Eigenarbeit. Bei der Projektplanung empfehlen wir jedoch, sich an Fachleute zu wenden, die die Besonderheiten der Installation von Zu- und Abluftanlagen kennen und die Maße der verwendeten Elemente genau berechnen können.

Falls Ihnen während der Durchsicht der von uns bereitgestellten Informationen Fragen auftauchen, schreiben Sie bitte Kommentare in den untenstehenden Block. Hier können Sie auch über Ihre eigenen Erfahrungen bei der Installation von Luftkanälen berichten und nützliche Informationen teilen.
