Was ist Zuluftlüftung und wie installiert man sie richtig?

Lüftung – ein entscheidender Faktor bei der Planung von Wohnräumen. Für die Aufrechterhaltung eines gesunden Raumklimas im Haus oder in der Wohnung sorgt die Zuluftlüftung – ein System, das die Zufuhr von Frischluft gewährleistet.

Geben Sie zu, dass man sich nicht lange in stickiger Luft aufhalten kann. Ein Mangel an frischer Luft wirkt sich negativ auf den Komfort und das allgemeine Wohlbefinden der Menschen aus. Daher ist es wichtig, für einen ausreichenden Luftaustausch zu sorgen und eine effiziente Zuluftlüftung zu installieren.

Wir zeigen Ihnen, welchen Lüftungsanlagentyp Sie bevorzugen sollten, und geben eine Schritt-für-Schritt-Anleitung für die Montage eines kompakten Monoblocks.

Funktionsprinzip der Zuluftlüftung

Ein guter Luftaustausch in Wohnräumen ist unerlässlich. Eine effektive natürliche Belüftung des Hauses ist nicht immer möglich. In diesem Fall gilt die Zuluftlüftung als eine der besten Optionen für Wohnräume.

Übermäßige Abdichtung – ein charakteristisches Merkmal moderner Wohnungen. Überall werden Kunststofffenster eingebaut, die im Gegensatz zu Holzelementen überhaupt keine Luftmassen durchlassen. Das gilt auch für Eingangstüren, die im geschlossenen Zustand sowohl Kälte, Staub, Lärm als auch frische Luft blockieren.

Teilweise kann das Problem gelöst werden durch Klimaanlage mit Zuluftfunktion für Frischluft oder Fensterlüftungsklappe. Allerdings sorgen sie nur in einem Raum für Zuluft.

Die künstliche, auch mechanische, Zuluftlüftung ist ein System von Mitteln, mit denen die erforderliche Menge Frischluft zwangsweise in den Raum gefördert wird. Dabei wird der Luftstrom auf eine angenehme Temperatur erwärmt und gefiltert, um mögliche Verunreinigungen zu entfernen.

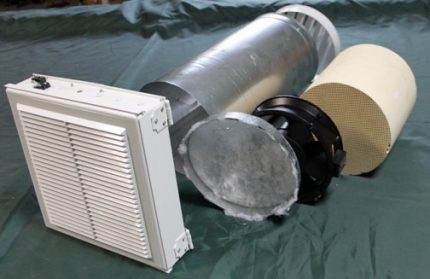

Die einfachste Variante einer Zuluftlüftungsanlage kann man selbst bauen, aber ihre Effizienz wird geringer sein als die eines industriell gefertigten Modells.

Aufbau von Zuluftlüftungssystemen

Der Zuluftventilator – ein notwendiges, aber unzureichendes Element einer Lüftungsanlage mit künstlicher Luftbewegung.

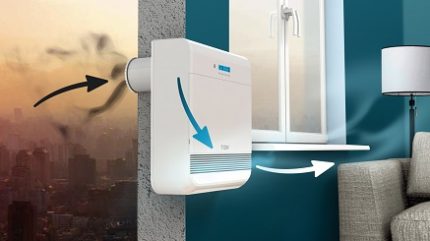

Wenn man ein solches Gerät in eine Wand oder beispielsweise in ein Fenster einbaut, sorgt es für den notwendigen Zustrom, aber die Qualität dieser Luft wird weit von der gewünschten entfernt sein. Nicht immer hat der von außen zugeführte Strom eine akzeptable Temperatur.

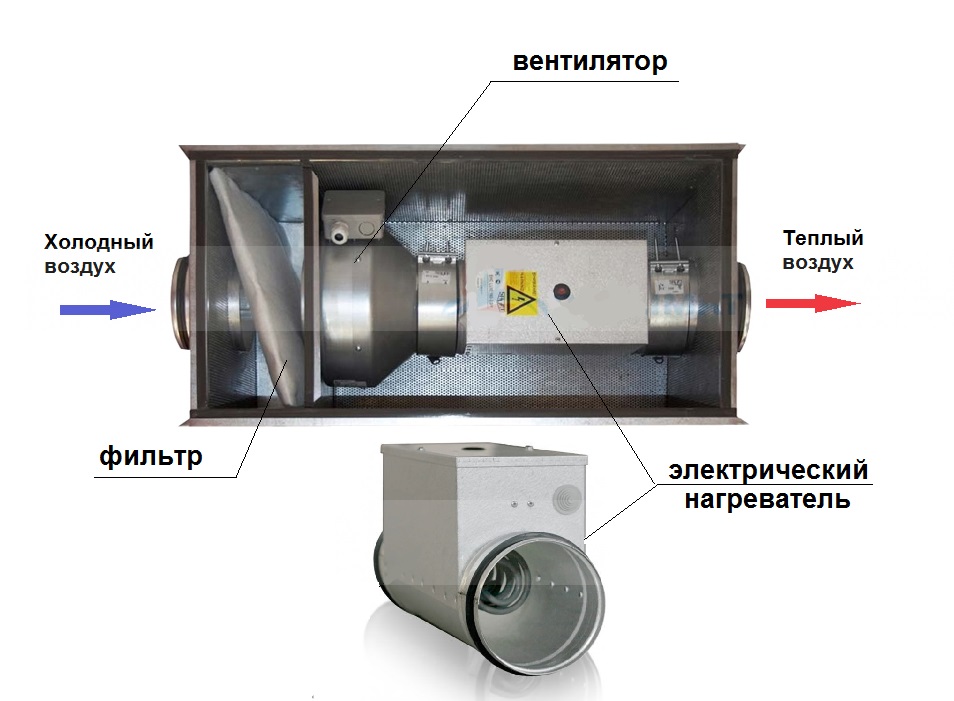

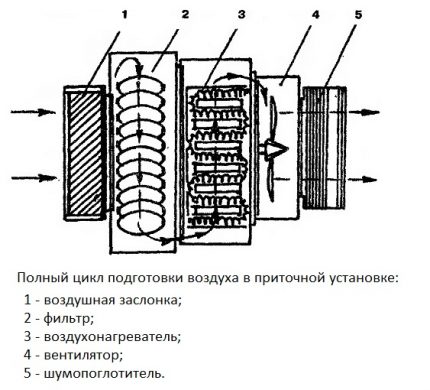

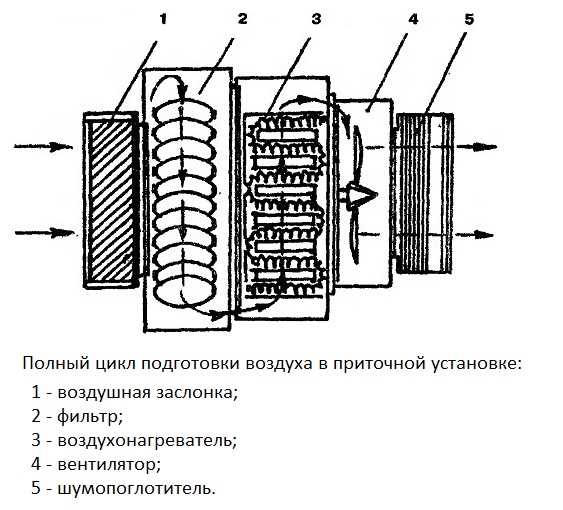

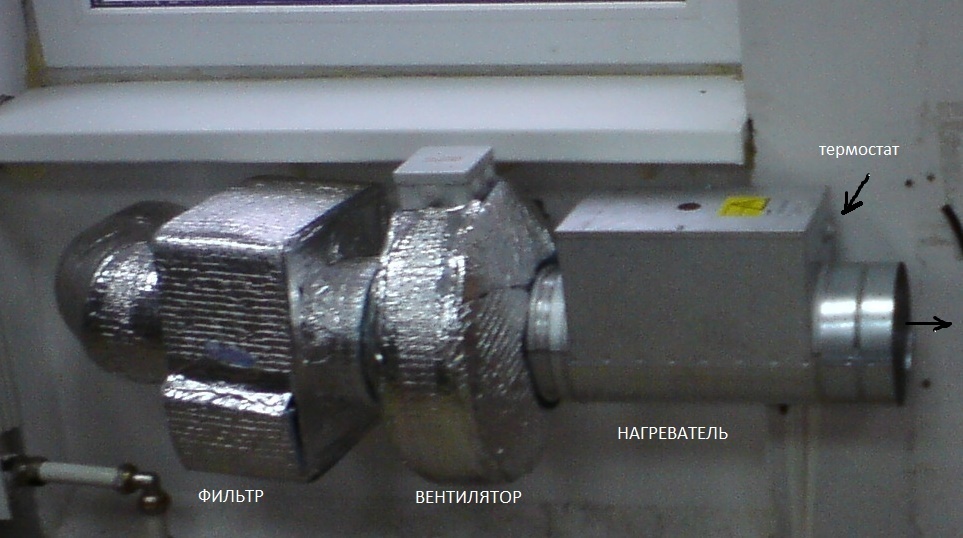

Auf diesem Foto sind die Hauptelemente einer Zuluftlüftungsanlage deutlich dargestellt: Filter, Heizung, Ventilator und Thermostat. Der von außen kommende Luftstrom muss auf eine akzeptable Temperatur erwärmt werden.

Gemäß den Normen muss die Temperatur der in den Raum geführten Luft mindestens 18°C betragen. Um die erforderlichen Parameter zu erreichen, ist ein Heizgerät erforderlich.

Außerdem muss die Wohnung vor Schmutz und Staub geschützt werden, die zusammen mit den intensiv einströmenden Luftmassen eindringen können. Daher werden solche Systeme zwingend mit Filtern ausgestattet.

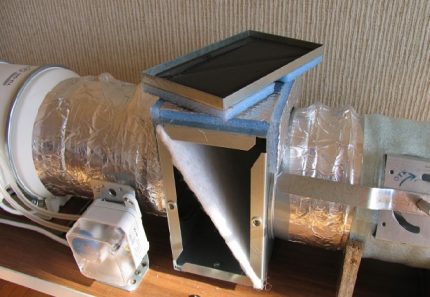

Ein weiteres wichtiges Element – das automatische Steuerungssystem. Ohne eine solche Kontrolle kann das Gerät überhitzen, was zu Schäden, Bränden oder anderen Problemen führen kann.

Schließlich ist auch ein Schalldämpfungssystem erforderlich, sowohl für den von außen eindringenden als auch für den vom Gerät erzeugten Lärm.

Somit muss jede Zuluftlüftung mit den folgenden Elementen ausgestattet sein:

• Ventilator;
• Heizung;
• Filter;
• automatisches Steuerungssystem;
• Schalldämpfungssystem.

Natürlich kann ein solches Gerät in verschiedenen Ausführungen hergestellt werden. Beispielsweise wird das Lüftungssystem für große Gebäude als separater Raum realisiert – einer Lüftungskammer.

Dies sind sogenannte modulare Lüftungssysteme. Für deren Erstellung werden einzelne Komponenten ausgewählt und in einem dafür vorgesehenen Raum installiert.

Wenn man die traditionelle Ausstattung des Zuluftgeräts um einen Kompressor erweitert, kann es an heißen Tagen gekühlte Luft in den Raum liefern.

Anlagentypen für Einfamilienhäuser

Ein solches Gerät selbst zusammenzubauen wird wohl nur ein Ingenieur mit entsprechender Qualifikation können, da Planung und Installation sowie die Inbetriebnahme solcher Aggregate spezielle Kenntnisse erfordern.

Außerdem ist es eine recht sperrige Konstruktion, die für private Wohnhäuser nicht geeignet ist. Für den privaten Hausbau sind andere Lüftungsvarianten vorgesehen – monoblockartige Zuluftanlagen und Kanallüftungssysteme.

Die von außen einströmende Luft bringt nicht nur Kälte, sondern auch viele Verunreinigungen ins Haus, zu deren Entfernung Filter erforderlich sind.

Typ #1 – Monoblock-Variante der Geräte

Für Wohnungen, Bürogebäude, eingeschossige Privathäuser, kompakte Lagerhallen und sogar für kleine Produktionswerkstätten werden Zuluftanlagen in Monoblockbauweise eingesetzt.

Dies ist ein kompaktes Aggregat, in dessen Gehäuse bereits alle notwendigen Elemente zusammengebaut und installiert sind. Im Vergleich zu einer modularen System nimmt der Zuluft-Monoblock deutlich weniger Platz ein.

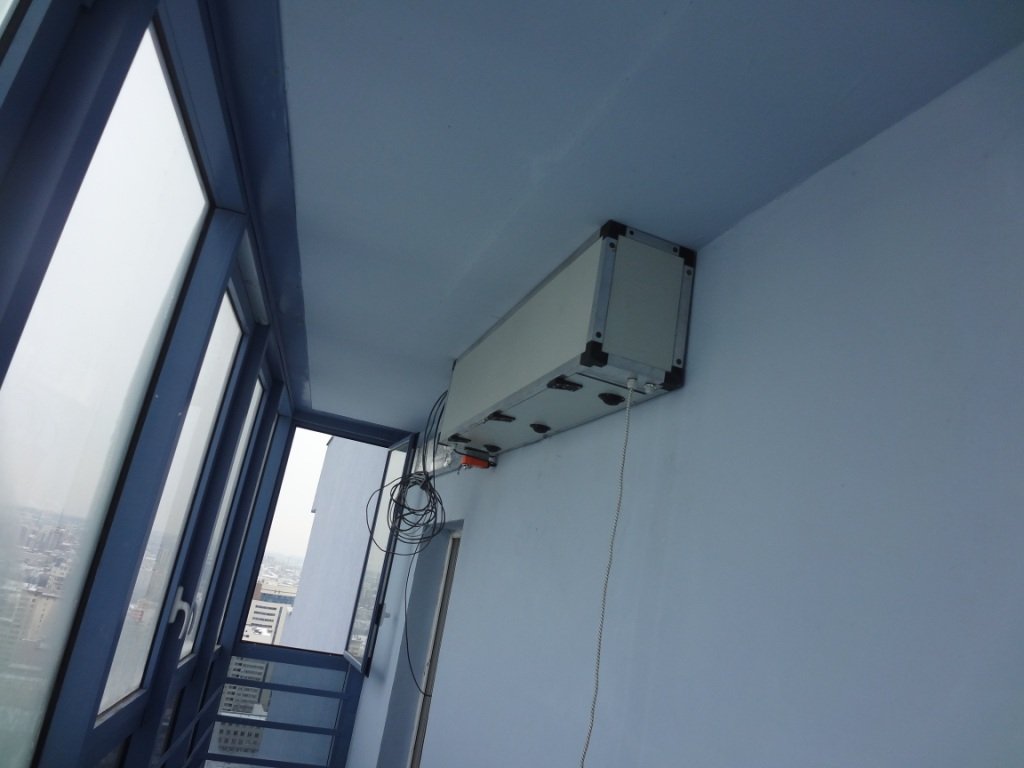

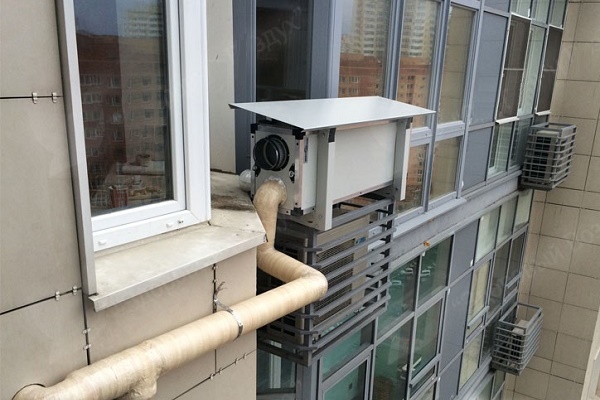

Solche Geräte zeichnen sich durch eine gute Schalldämmung aus, sie werden auf dem Balkon installiert, und wenn das nicht möglich ist – direkt im Raum. Montage und Inbetriebnahme der Zuluftanlagen sind extrem vereinfacht; man muss sie nur aufstellen und einschalten.

Besitzer solcher Aggregate stellen fest, dass es trotz aller Bemühungen der Hersteller, den Geräuschpegel zu senken, bisher nicht gelungen ist, dieses Problem vollständig zu lösen.

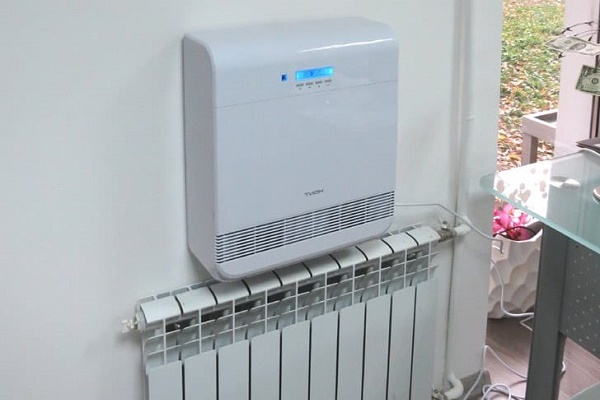

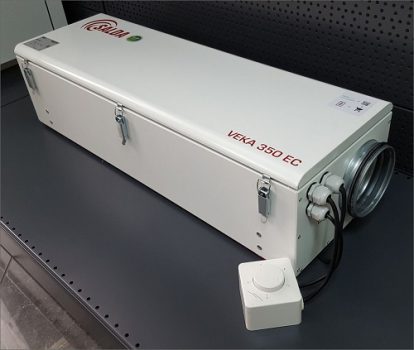

Kompakte Zuluftlüftungsanlagen nehmen nur wenig Platz ein und ihre Montage ist sehr einfach. Ein solches Aggregat kann auf dem Balkon oder im Innenraum aufgestellt werden.

Der Geräuscheffekt kann je nach Modell variieren. In dieser Hinsicht erzeugen individuelle Zuluftanlagen genauso viel Lärm wie ein Haushaltsklimagerät.

Übrigens kann ein solches Gerät mit Außenluftansaugoption durchaus eine individuelle Zuluftanlage ersetzen. Solche Anlagen haben sich auch in Gebieten mit rauem Klima nicht besonders gut bewährt.

Wenn die Außenlufttemperatur unter 10 Grad minus sinkt, können Zuluftanlagen mit Wärmerückgewinnung (Gerät zur Lufterwärmung) mit einer Eisschicht überzogen werden.

Man sollte verstehen, dass eine individuelle Zuluftanlage mit einer Leistung von etwa 100 Kubikmetern pro Stunde nur für die Versorgung eines einzelnen Raumes ausgelegt ist, nicht für ein ganzes Haus oder eine Wohnung.

Daher müssen Sie für eine normale Belüftung der gesamten Wohnfläche so viele individuelle Zuluftanlagen kaufen, wie Räume belüftet werden müssen.

Einerseits ist das praktisch, da es die Notwendigkeit großer Arbeiten zum Verlegen von Lüftungskanälen im ganzen Haus überflüssig macht. Andererseits stellt sich die Frage nach den Kosten für die Umsetzung eines solchen Lüftungssystems, denn einzelne Lüftungsgeräte sind nicht billig.

Die Wahl des Standorts für den Zuluftmonoblock hängt davon ab, wo die daran angeschlossenen Luftkanäle verlegt werden sollen. Wenn die Kanäle oben verlegt werden sollen, eignet sich eine Installation über der Balkontür.

Wenn das Problem der Raumlüftung nach Abschluss der Bau- und Ausbauarbeiten auftritt, ist es durchaus möglich, dass die Kosten für mehrere solcher Anlagen geringer sind als die Umgestaltung des gesamten Gebäudes.

Wenn die Lüftungskanäle bereits in der Bauphase geplant wurden, ist es günstiger und einfacher, eine kanalgestützte Lüftungsanlage zu realisieren.

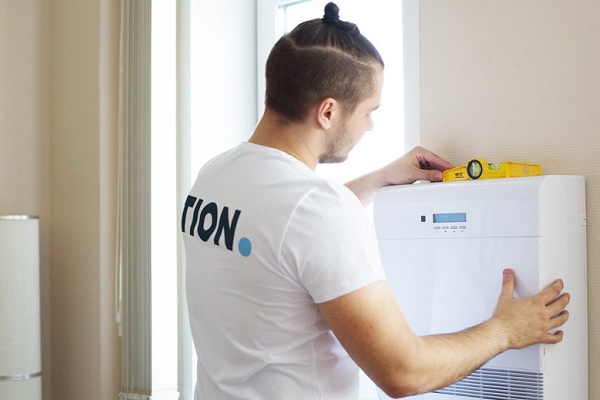

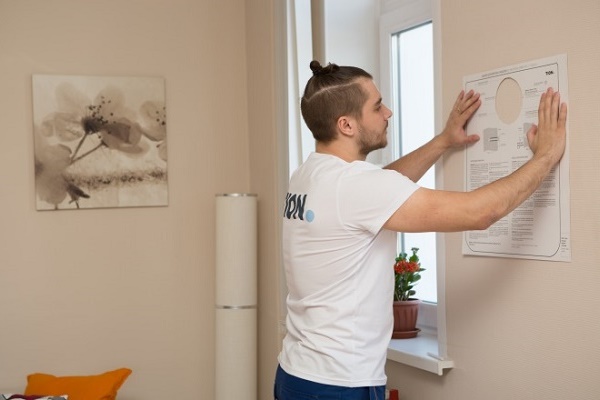

Montage und Zusammenbau einer kompakten Lüftungsanlage können problemlos in Eigenregie durchgeführt werden. Betrachten wir den Prozess der Lüftungsinstallation mit einem Brieser – einem Gerät, das die Luft vor der Zufuhr in den Raum reinigt und erwärmt.

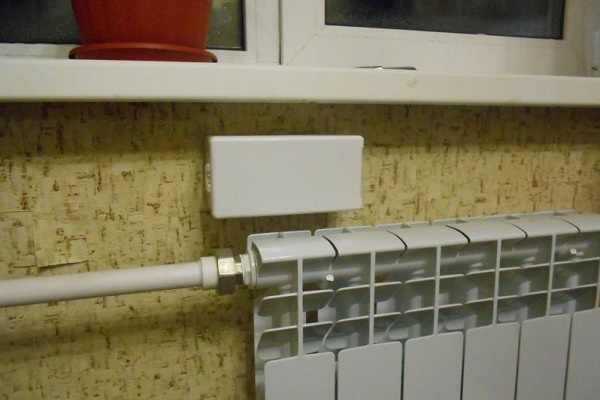

Nach einer ähnlichen Technik wird eine Wandzuluftklappe montiert. Das Lüftungsgerät eignet sich für eine Wohnung oder ein Einfamilienhaus.

Typ #2 – Kanalsysteme zur Lüftung

Die kanalgeführte Variante stellt ein System von Luftkanälen dar, die durch alle Räume verlaufen. Ähnliche Zuluftgeräte wie Monoblockgeräte werden am Systemeingang platziert.

Die von der Anlage behandelten Luftmassen werden durch die Kanäle bewegt und gelangen über die Zuluftgitter in den Raum.

Für die Abführung der Abluft sind die Abluftkanäle und die entsprechenden Gitter vorgesehen.

Die Luftzufuhr in den Raum erfolgt bei der mechanischen Belüftung über Lüftungsgitter. Sie haben ein schlichtes Design und beeinträchtigen die Raumgestaltung nicht.

Somit ist für die Belüftung der gesamten Wohnung oder des Hauses nur eine Anlage mit entsprechender Leistung erforderlich.

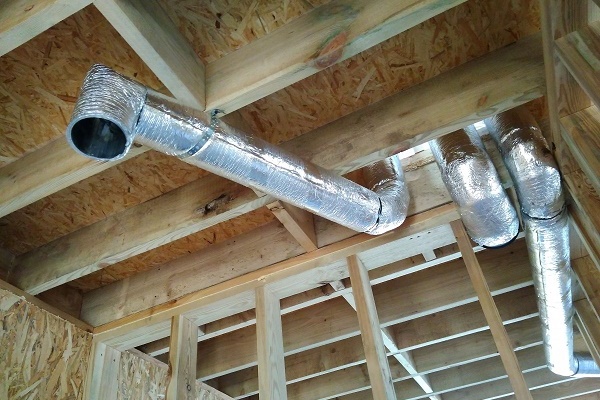

Die Luftkanäle der Zuluftlüftungsanlage werden meist im Raum unter der Decke verlegt, um die Einrichtung nicht mit unnötigen Details zu beeinträchtigen. Aber Lüftungsgitter müssen direkt an der Decke oder Wand des Raumes angebracht werden.

Auswahl der Leistung von Kanalanlagen:

• 200-350 m³/h – Ein- und Zweizimmerwohnungen;
• 350-500 m³/h – Dreizimmerwohnungen und große Wohneinheiten;
• 2000-3000 m³/h – Büros oder Einfamilienhäuser.

Die genaue Leistung wird mit speziellen Formeln berechnet.

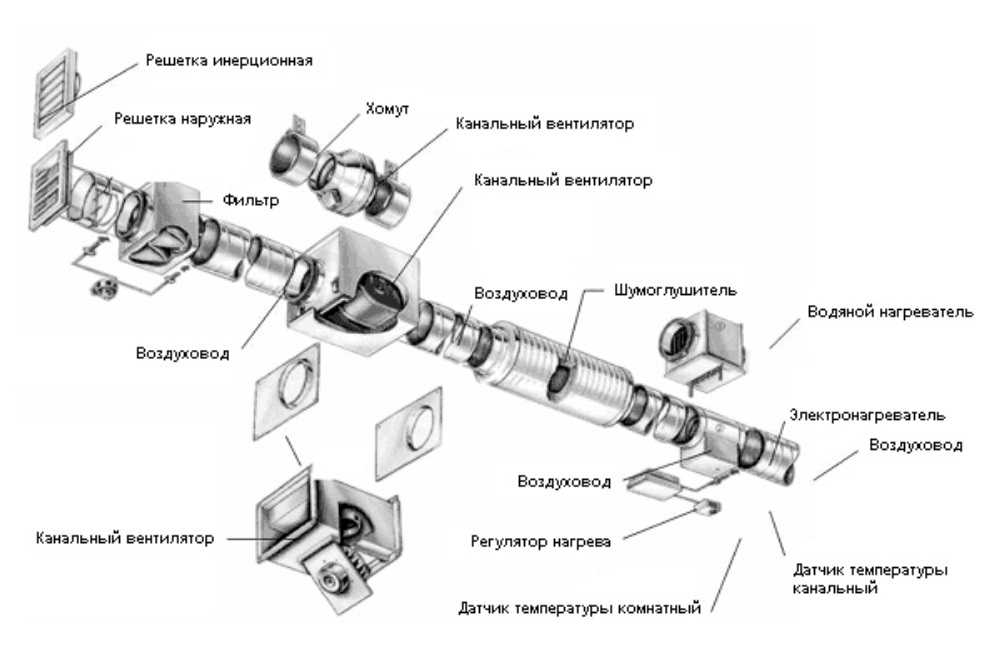

Auf dieser Abbildung ist der Aufbau einer Kanalbelüftungsanlage deutlich dargestellt und die wichtigsten Komponenten sind bezeichnet: Ventilator, Schalldämpfer, Heizregister, Lüftungsgitter usw.

Es ist zu beachten, dass die vom Hersteller angegebene Höchstleistung der Anlage in der Praxis nicht erreicht wird. Die tatsächliche Leistung der Zuluftanlage hängt vom Strömungswiderstand des Netzwerks ab.

Die tatsächliche Effizienz des Geräts unter Berücksichtigung der Eigenschaften des jeweiligen Kanalsystems lässt sich anhand des Ventilationskennliniendiagramms ermitteln. Dieses ist in der Regel im technischen Datenblatt des Produkts enthalten.

Die Verlegung der Lüftungskanäle unter der Decke hat Priorität, um sie später hinter abgehängten Decken verstecken zu können. Diese Methode ist für private Gebäude mit hohen Deckenhöhen geeignet.

Ein wichtiger Parameter bei der Berechnung von Lüftungssystemen ist der statische Druck. Der Wert hängt von der Gesamtlänge der Lüftungskanäle sowie von der Anzahl der zusätzlich installierten Filter ab.

Für Wohnungen werden Anlagen mit einem statischen Druck von 400–500 Pa verwendet.

Bestandteile und Parameter der Lüftungsanlage

Wir gehen nun detailliert auf die Komponenten der Lüftungsanlage ein, ohne die ein optimales Raumklima nicht zu erreichen ist, und betrachten ihre grundlegenden Eigenschaften sowie wichtige Parameter der Anlage selbst.

Nr. 1 – Vorrichtung zur Lufterwärmung

Wie bereits erwähnt, muss die von außen kommende Luft im Winter erwärmt werden. Für eine Wohnung reicht in der Regel eine Heizung mit einer Leistung von 3-5 kW.

Für ein Haus oder eine Villa müssen spezielle Berechnungen durchgeführt werden. Dabei werden die Außenlufttemperatur sowie die Leistung der Anlage selbst berücksichtigt.

Dabei ist es wichtig, die Belastung des Stromnetzes der Wohnung oder des Hauses mit dem tatsächlichen Zustand des Netzes abzugleichen. Wenn die Belastung des Stromnetzes übermäßig ist, kann dies zu einem schweren Unfall führen.

Die technischen Spezifikationen der elektrischen Anlage sowie die Leistung der Heizung sind in den Begleitdokumenten und in der Bedienungsanleitung unbedingt angegeben. Es ist wichtig, alle erforderlichen Parameter bereits vor dem Kauf der Ausrüstung zu ermitteln.

In solchen Fällen ziehen es manche Hausbesitzer vor, eine Zuluftanlage mit einer weniger leistungsstarken Heizung zu wählen.

Diese Entscheidung ist mit folgenden Problemen behaftet: Bei starkem Frost hat die Luft nicht genug Zeit, sich auf die erforderliche Temperatur zu erwärmen, und in die Räume gelangt ein kalter Luftstrom.

Dieses Phänomen zu verhindern ist nicht schwer – man muss nur die Drehzahl des Ventilators reduzieren.

Die Luftmassen strömen langsamer ein, erwärmen sich aber dabei ausreichend. Eine solche manuelle Regelung ist äußerst unpraktisch.

Wenn man eine Zuluftanlage mit einer schwachen Heizung kaufen muss, sollte man sicherstellen, dass das Gerät über eine automatische Regelung der Ventilatordrehzahl in Abhängigkeit von der Außentemperatur verfügt.

Nr. 2 – Schallleistung der Geräte

Bei der Frage, was eine kanalgestützte Zuluftlüftung ist, sollten die Informationen berücksichtigt werden, die den Geräuscheffekt beim Betrieb des Geräts bestimmen.

Es werden drei Kennwerte der akustischen Leistung der Zuluftanlage unterschieden:

• am Eingang;
• am Ausgang;
• am Gehäuse.

Der Lärm „am Eingang“ kennzeichnet den Schalleffekt, den die Anlage am Anfang des Systems erzeugt. Er beeinflusst den Wohnkomfort in der Regel nicht allzu stark. Viel wichtiger ist es, auf den Lärm „am Ausgang“ zu achten, d.h. an den Stellen, an denen die Lüftungsgitter installiert sind.

Wenn dieser Wert zu hoch ist, muss bei der Montage ein zusätzliches Element – ein Schalldämpfer – in das System eingefügt werden. Um eine ausreichende Wirkung zu erzielen, sollte die Länge dieses Elements mindestens 90 cm betragen.

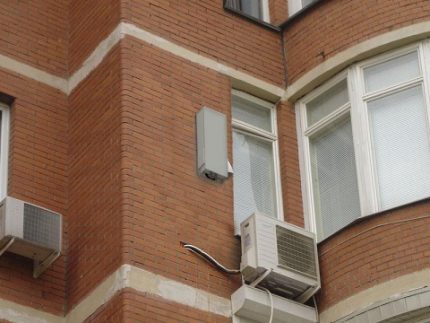

Der Zuluftblock der Lüftungs- oder Klimaanlage wird außerhalb des Gebäudes installiert; in diesem Fall wird der Lärm des Ventilators und der Heizung die Bewohner des Hauses nicht stören.

Der Lärm „am Gehäuse“ gibt den akustischen Effekt in unmittelbarer Nähe der Zuluftanlage an, die installiert und an die Schalldämpfungsanlagen angeschlossen ist. Dieser Wert ist nicht allzu wichtig, wenn die Zuluftanlage außerhalb des Gebäudes installiert wird.

Aber wenn diese Möglichkeit nicht besteht und das Gerät direkt im Gebäude aufgestellt werden soll, sollte einem Gerät mit dem minimalen Schallleistungswert „am Gehäuse“ der Vorzug gegeben werden.

Neben dem Schalldruck, der in der technischen Dokumentation als LwA, bezeichnet wird, arbeiten Hersteller mit dem Begriff Schalldruckpegel (bezeichnet als LpA).

Diese beiden Begriffe sollten Sie nicht verwechseln, besonders wenn Sie die Eigenschaften verschiedener Modelle vergleichen. Orientieren Sie sich besser an LwA, da die Daten für LpA in der Regel etwas niedriger sind.

Nr. 3 – Automatische Steuerungssysteme

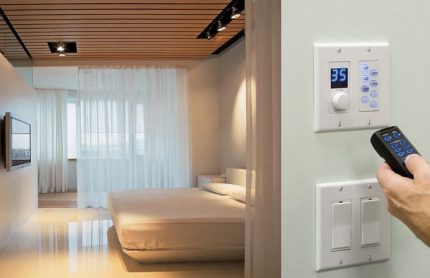

Eine Automatik für den normalen Betrieb der Lüftungsanlage ist unbedingt erforderlich. Selbst die einfachsten Varianten sind mit Vorrichtungen zur automatischen Regelung der Temperatur der Zuluft und der Ventilatordrehzahl ausgestattet.

Der Zustand des Geräts und die aktuellen Einstellungen werden auf dem Display und dem Bedienpult angezeigt.

Die automatische Steuerung der Zuluftlüftung verbessert deren Betrieb erheblich und spart Ressourcen. Einige Modelle sind mit einer Fernbedienung ausgestattet.

Eine fortschrittlichere Automatik ermöglicht es, Einstellungen für verschiedene Zeiträume vorzunehmen. So können Sie zum Beispiel die Temperatur und die Ventilatordrehzahl für die Nachtzeit senken, wenn alle schlafen und der Bedarf an frischer Luft nicht so hoch ist.

Separat können Sie einen Modus für die Tageszeit an Werktagen einstellen, wenn niemand zu Hause ist.

Für eine komfortable Bedienung der Zuluftlüftungsanlage wird empfohlen, ein Gerät mit den folgenden Eigenschaften auszuwählen:

• mindestens fünf Ventilatorgeschwindigkeiten;
• Vorhandensein einer Echtzeituhr;
• Speicherung und Wiederaufnahme der Einstellungen im Falle eines Stromausfalls;
• Überwachung des Filterverschmutzungsgrads;
• Möglichkeit der Fernsteuerung, z. B. über ein Smartphone;
• Meldung über das Vorhandensein und die Art von Störungen.

Eine Filterzustandsanzeige ist nicht zwingend erforderlich, aber sehr wünschenswert. Bei Fehlen dieser Option werden die Reinigung oder der Austausch der Filterelemente nach Ablauf einer vom Hersteller empfohlenen Zeitspanne durchgeführt.

Aber die Betriebsbedingungen sind unterschiedlich, sodass eine Verschmutzung früher oder später als zum angegebenen Zeitpunkt eintreten kann. Die Überwachung des Filterzustands ermöglicht es, sie rechtzeitig zu wechseln oder ihre Lebensdauer zu verlängern.

Standortwahl und Besonderheiten der Montage

Vor der Montage einer Kanallüftung sollte ein Systemprojekt erstellt werden. Darin sollten der Aufstellungsort des eigentlichen Lüftungsgeräts, die Lage der Luftkanäle, der Lüftungsgitter usw. angegeben werden.

Dabei ist es wichtig, die Richtung der Luftströmungen zu berücksichtigen. Die Orte für die Zufuhr frischer Luftmassen sollten Wohnräume sein, wie das Wohnzimmer, das Arbeitszimmer, das Schlafzimmer usw.

Infolgedessen gelangen unangenehme Gerüche aus dem Badezimmer oder der Küche nicht in die Wohnräume, sondern werden sofort über die Abluftgitter abgeführt. Die Luftströme können sich gegenseitig kreuzen, an Möbeloberflächen reflektieren usw.

Es ist besser, diese Punkte im Voraus zu durchdenken, damit die Bewegungsbahn der Luftströme möglichst effizient ist.

Im Winter muss die Heiztemperatur der von außen einströmenden Luft auf die Wärmemenge im Raum abgestimmt werden. Wenn das Haus gut beheizt ist, kann die Lufterwärmung auf einem minimalen Niveau belassen werden.

Wenn die Heizleistung aus irgendeinem Grund nicht ausreicht, sollte die zugeführte Luft stärker erwärmt werden.

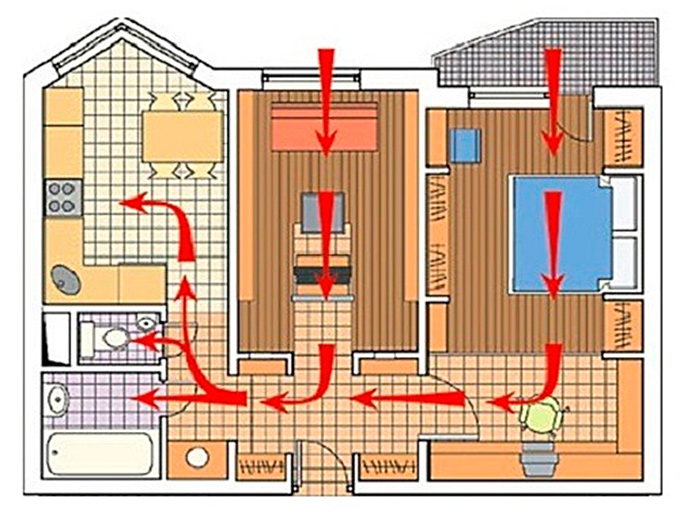

Dieses Schema zeigt die korrekte Bewegung der Luftmassen bei der Belüftung: Frischluft gelangt in die Wohnräume, während die verbrauchten Ströme durch die Gitter in der Küche und im Badezimmer abgeführt werden.

Bei der Auswahl einer Zuluftanlage sollte die Frage des Erwerbs und der Installation zusätzlicher Feinfilter geklärt werden. Üblicherweise werden solche Geräte mit Filtern der Klasse G4 ausgestattet, die relativ große Verunreinigungen zurückhalten können.

Wenn die Notwendigkeit oder der Wunsch besteht, feinen Staub zu entfernen, wird eine weitere Filtereinheit benötigt, beispielsweise der Klasse F7. Diese wird im System nach der Zuluftanlage installiert.

In jeder Zuluftlüftungsanlage ist ein Grobfilter vorhanden. Der Filterwechsel erfolgt durch eine Revisionsklappe, zu der freier Zugang gewährleistet sein muss.

Wenn die Zuluftlüftungsanlage nicht mit Feinfiltern ausgestattet ist, werden diese separat gekauft.

Auch wenn die Hausbesitzer aus irgendeinem Grund auf die Installation solcher Elemente verzichtet haben, wird dennoch empfohlen, im System einen Platz vorzusehen, falls ein solcher Einbau später erforderlich wird.

Die Zuluftanlage muss so installiert werden, dass sie für regelmäßige Wartung und gelegentliche Reparaturen zugänglich ist.

Besondere Aufmerksamkeit sollte der Position der Revisionsklappe gewidmet werden, durch die der Filterwechsel erfolgt. Die Klappe muss sich frei öffnen lassen und genügend Platz für die Handhabung der Filterelemente bieten.

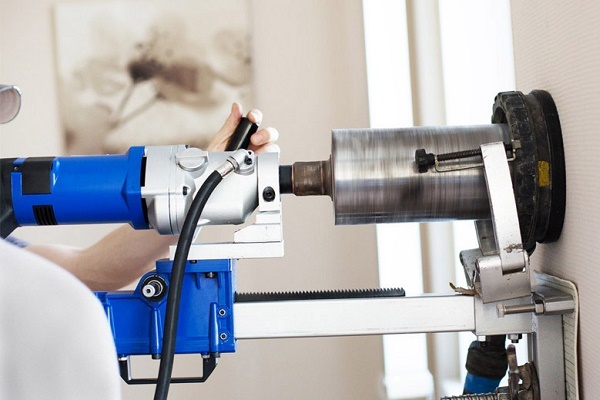

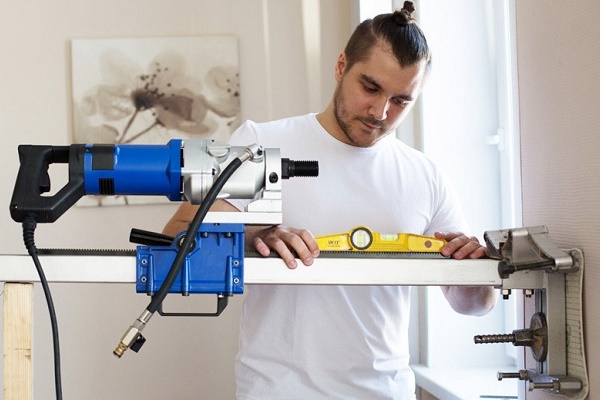

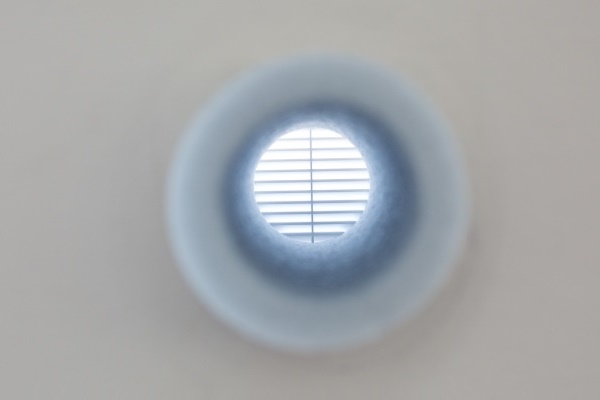

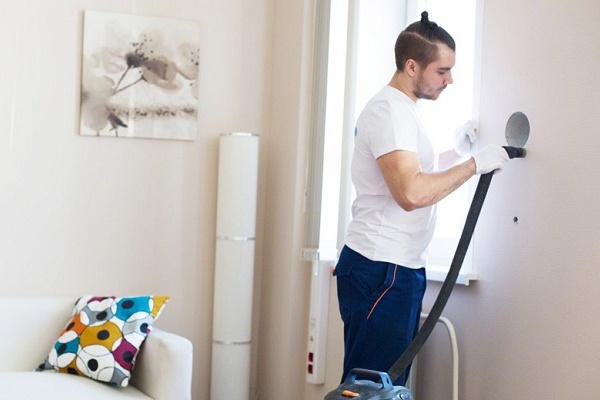

Bei der Montage der Zuluftlüftung werden Spezialwerkzeuge und ein Diamantbohrer zum Bohren der Wand benötigt. Die Lochgrößen können bis zu 200 mm betragen.

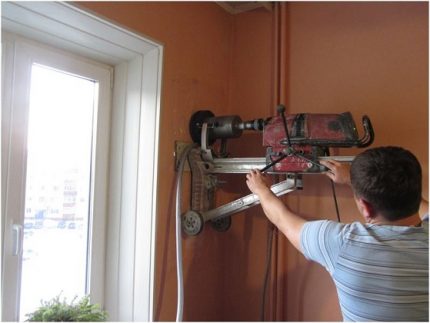

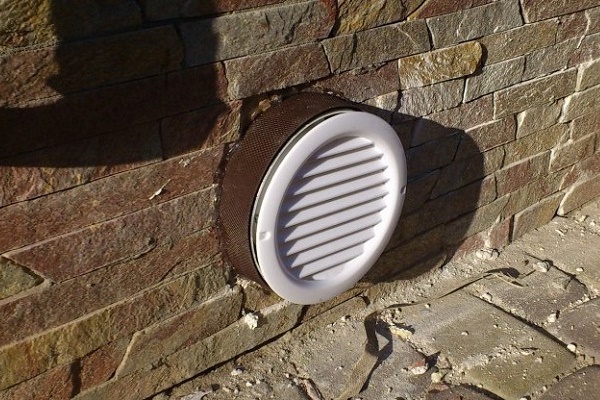

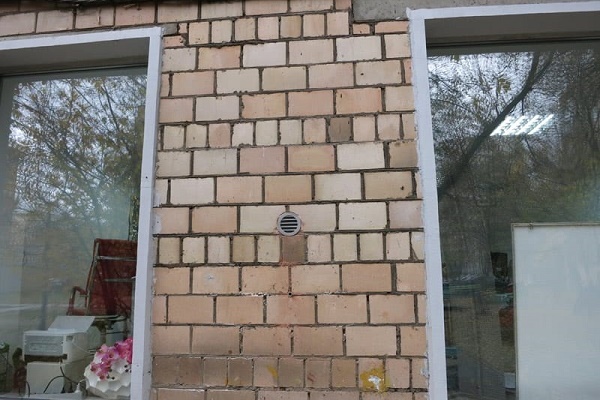

Bei der Installation der Zuluftanlage muss die Außenwand gebohrt werden. Ein Bohrhammer ist für solche Arbeiten in der Regel nicht geeignet; die Arbeiten werden mit einem Diamantbohrer unter ständiger Wasserkühlung ausgeführt.

Um die Innenausstattung des Raumes nicht zu beschädigen, sollte das Bohren besser von außen erfolgen.

Fazit und nützliche Videos zum Thema

In diesem Video werden der Aufbau und das Funktionsprinzip der Zuluftlüftung sowie deren Unterschied zur natürlichen Belüftung der Räume anschaulich dargestellt:

Hier können Sie sich eine Übersicht über die Zuluftanlage „Eko-Sveschest“ ansehen:

Zuluftbelüftung – eine hervorragende Möglichkeit, Ihr Zuhause mit frischer Luft zu versorgen und ein angenehmes Raumklima zu schaffen. Alle Mühen und Kosten für die Einrichtung eines solchen Systems amortisieren sich voll und ganz, da die Gesundheit aller Bewohner von der richtigen Belüftung abhängt.

Teilen Sie Ihre Erfahrungen mit den Lesern zur Verbesserung der Effizienz der Zuluftbelüftung. Bitte hinterlassen Sie Kommentare zum Artikel und stellen Sie Ihre Fragen. Das Kontaktformular befindet sich unten.
