Kupferrohre und Fittings: Arten, Kennzeichnung, Besonderheiten bei der Einrichtung einer Kupferrohrleitung

Trotz der Beliebtheit von Metall-Kunststoff und Polypropylen werden Kupferrohre und Fittings überall für die Installation von Heizungs- und Wasserversorgungsnetzen verwendet. Sie gelten als die beste Option für die Ausstattung von Kühlgeräten und Klimaanlagen.

Wir werden versuchen, die Vielfalt der Kupferprodukte zu verstehen und herauszufinden, welche Verbindungsmethoden für Rohre am effektivsten sind.

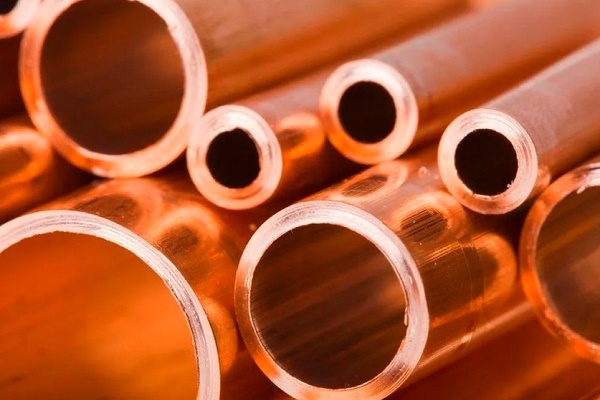

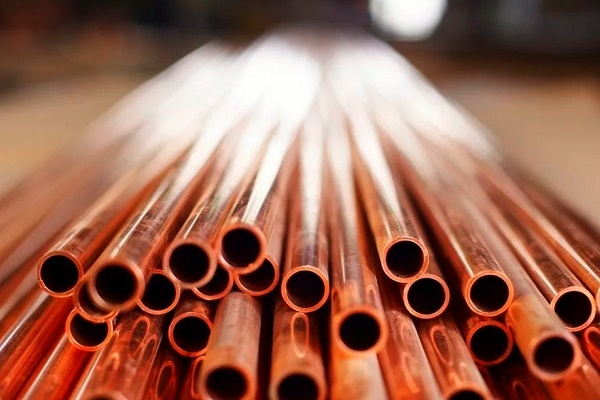

Kupferrohre für die Innenverlegung

Im Gegensatz zu Metall-Kunststoff-Verbundrohren weisen Kupferrohrleitungen eine minimale Wärmeausdehnung auf, verformen sich über einen langen Zeitraum nicht und reagieren nicht auf Sonnenlicht. Sie können im Winter und Sommer installiert werden – die technischen Eigenschaften von Kupfer ändern sich durch niedrige Temperaturen nicht.

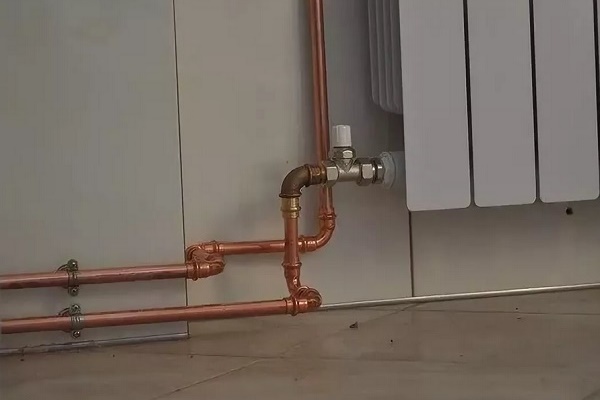

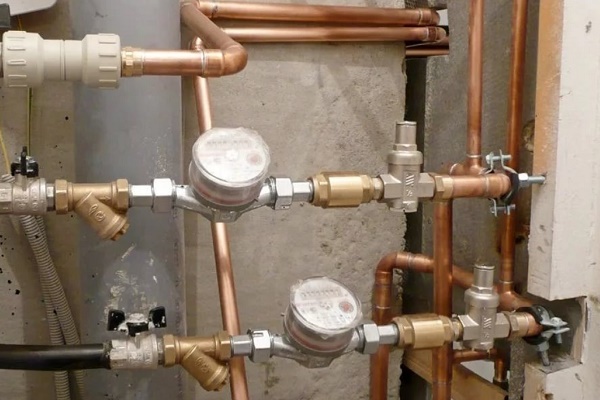

Aus Kupferrohren werden alle Arten von Hausinstallationen gebaut:

Wir bieten Informationen, die bei der Auswahl oder Montage von Kupferrohrmaterial nützlich sein können.

Varianten: isoliert und unisoliert

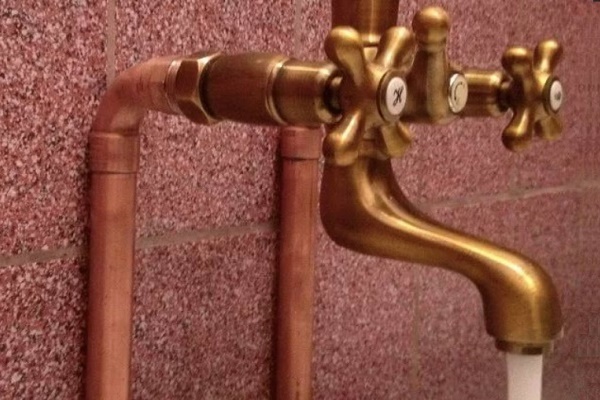

Wir sind es gewohnt, unisolierte Kupferrohrleitungen zu sehen – metallische Netze von rötlicher Farbe, die mit Fittings aus Kupfer, Bronze oder Messing montiert werden, manchmal gelötet oder durch geschweißte Muffenverbindungen verbunden.

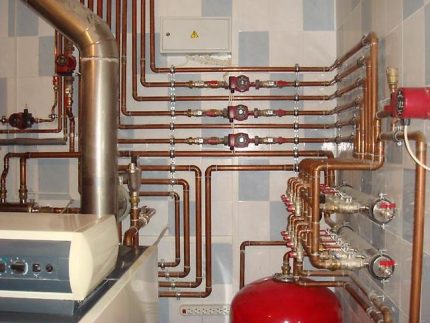

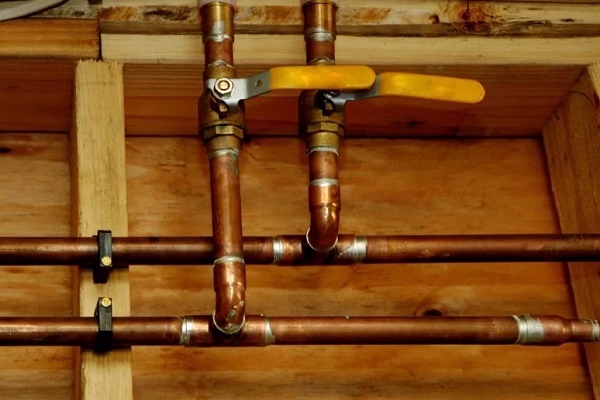

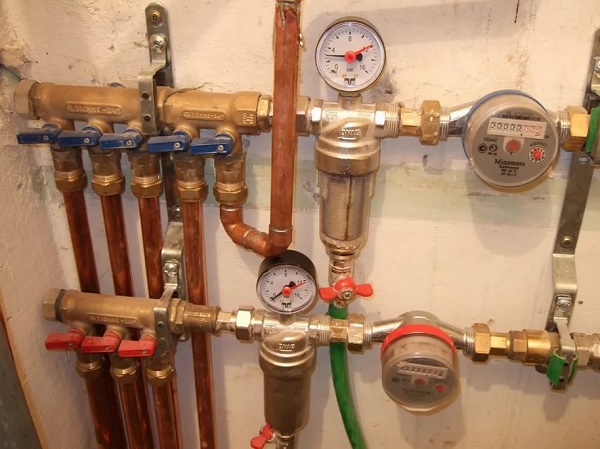

Heizungsverteilung, für deren Montage unisolierte Kupferrohre verwendet wurden. Die Richtungsänderung der Rohrleitung erfolgte mit 90°-Winkelfittings, die Wandmontage mit Stahlschellen mit Dichtungen.

Inländische und ausländische Hersteller bieten Produkte an, die sich nicht nur in Größe, Querschnittsform oder Herstellungsverfahren, sondern auch im äußeren Erscheinungsbild unterscheiden.

Somit können unter den Kupferrohrprodukten die folgenden Rohrtypen gefunden werden:

• unisolierte für die Montage von Inhouse-Netzen und die Montage von Gas- und Elektrogeräten;
• mit PVC-Isolierung zum Schutz vor Korrosion und mechanischen Beschädigungen;
• mit elastischer Polyethylen-Isolierung für Wasserversorgungssysteme;
• mit Isolierung aus geschäumtem Polyurethan für Netze mit maximalen Wärmesparanforderungen;
• mit Schutzisolierung für Fußbodenheizungen und komplexe Systeme.

Für die Verbindung von isolierten Kupferrohren werden unisolierte Fittings verwendet, wobei sich die Montagemethoden nicht von den üblichen unterscheiden.

Wie versteht man die Kennzeichnung?

Um bei der Auswahl von Rohren für die Selbstmontage keine Fehler zu machen, muss man lernen, die Kennzeichnung und Farbmarkierungen zu lesen.

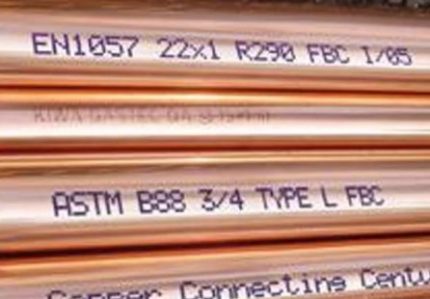

Verantwortungsbewusste Hersteller bringen die Kennzeichnung mit einer wasserfesten Farbe direkt auf die Oberfläche des Produkts auf. Wenn keine Kennzeichnung auf dem Rohr vorhanden ist, kann sie in der Begleitdokumentation gefunden werden.

Die Herstellung von Rohren inländischer Marken erfolgt nach GOST 617-90, dessen Abschnitt den Namen „Kupferrohre“ trägt.

Die Kennzeichnung erfolgt nach einem allgemeinen Schema, in dem die folgenden Informationen angegeben werden:

• Herstellungsverfahren (gezogen, kaltgewalzt – D, gepresst – G);
• Querschnitt (rund – KR);
• Fertigungsgenauigkeit (normal – N, erhöht – P);
• Zustand (von weich – M bis hart mit industrieller Festigkeit – Ch);
• Länge (unbestimmte Länge – ND, bestimmte Länge – KD, in Ringen – BT);
• besondere Bedingungen.

Zu den besonderen Bedingungen gehören Bezeichnungen für Produkte mit verlängerter Länge oder hoher Genauigkeit in Bezug auf Krümmung und Länge.

Das Kennzeichnungsbeispiel GKRPT 32*3*5000 M3 wird wie folgt entschlüsselt: gepresst, hart, runder Querschnitt, erhöhte Fertigungsgenauigkeit, mit einem Außendurchmesser von 32 mm, Wandstärke 3 mm, Länge 5 m, aus Kupfer der Güte MZ.

Neben der GOST-Kennzeichnung wird das Bezeichnungssystem nach der internationalen Norm NF verwendet: Es müssen das Land, der Hersteller, die Werksnummer und die Baugröße angegeben werden.

Sortiment und Auswahlkriterien

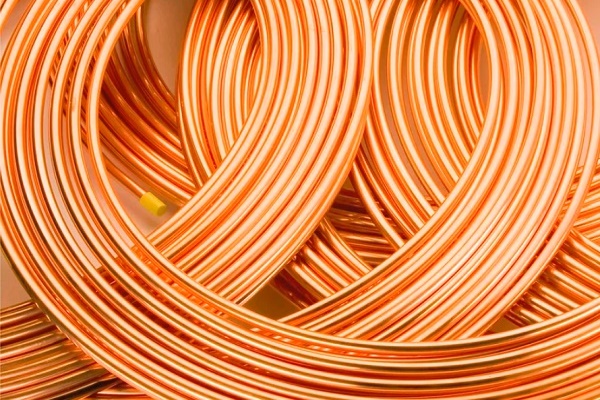

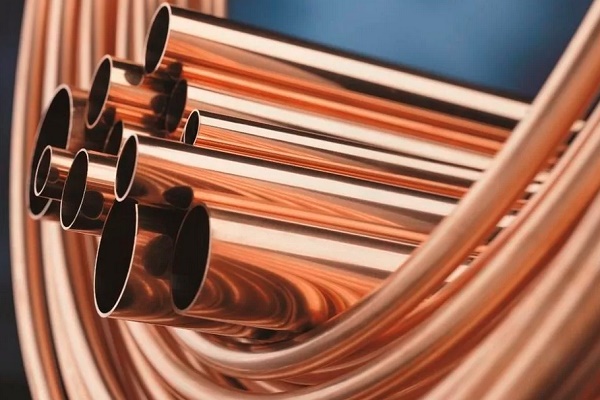

Weiche Kupferrohre mit kleinem Querschnitt werden in Rollen von 25 m und 50 m angeboten, während Produkte mit großem Durchmesser in Längenabschnitten, meist 3-5 m, geliefert werden. In Rollen werden die sogenannten «weichen» Sorten geliefert, die häufig für die Fußbodenheizung verwendet werden.

Bei der Installation von Kupferrohrleitungen werden drei nach dem Härtegrad unterschiedene Varianten verwendet:

Dünne Leitung lässt sich leicht biegen und erfordert keine Installation von Fittings oder anderen Elementen, die die Montage von Biegungen einer starren Rohrleitung ermöglichen.

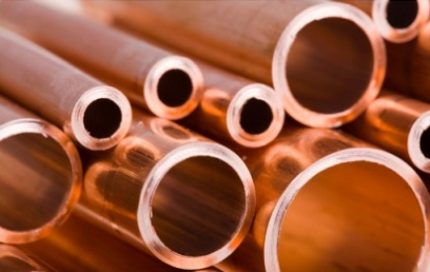

Wie alle Rohrtypen unterscheiden sich Kupferrohre in der Wanddicke. Die Standardmaße reichen von 1 mm bis 3 mm. Die optimalen Standards für Heizsysteme liegen zwischen 1,5 mm und 2 mm.

Zur Bestimmung der Parameter oder Eigenschaften von Rohrmaterial mit unterschiedlichem Querschnitt werden Tabellen verwendet.

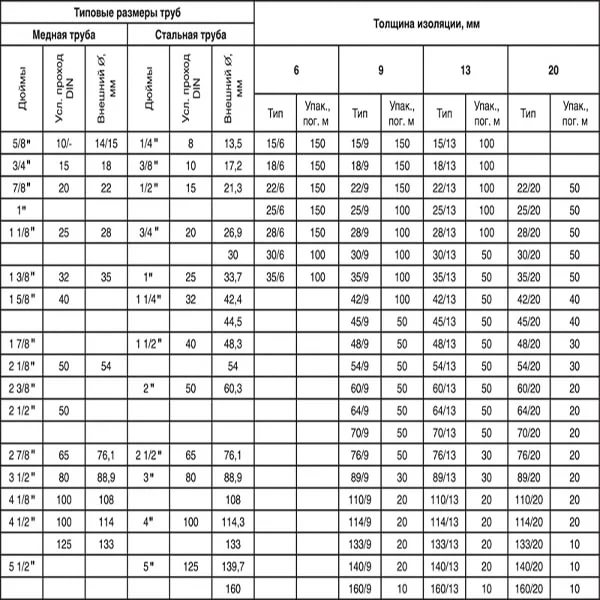

Tabelle der Abmessungen von Kupfer- und Stahlrohren mit Angabe der Isolationsdicke nach Größe. Zur Angabe des Durchmessers werden Zoll und Millimeter verwendet.

Einige Rohrtypen sind besonders gefragt. Zum Beispiel werden für Wasserleitungen Produkte mit einem Durchmesser von 12 mm bis 22 mm verwendet, für Abwassersysteme ab 32 mm aufwärts.

Neben dem Außendurchmesser wird auch die Wanddicke oder der Innendurchmesser angegeben (z. B. 12/2 oder 12/14 – ein Rohr mit einem Außendurchmesser von 14 mm, einem Innendurchmesser von 12 mm und einer Wanddicke von 2 mm).

Arten von Fittings für Kupferrohrleitungen

Fittings werden bei der Montage von Rohrleitungen benötigt, um zuverlässige lösbare und unlösbare Verbindungen herzustellen. Das Ergebnis einer korrekt ausgeführten Verbindung ist ein Netzbetrieb ohne Reparatur für 15 Jahre oder länger. Betrachten wir, welche Arten von Fittings für Kupferrohre verwendet werden.

Variante #1 – Klemmringverschraubungen

Für die Montage von Klemmringverschraubungen wird kein Löten verwendet. Klemmkonstruktionen werden als bedingt lösbar bezeichnet, da sie eine dichte Verbindung schaffen, die von Zeit zu Zeit nachgezogen werden muss. Daher dürfen Rohrleitungen nicht in Böden oder Wände eingebettet werden.

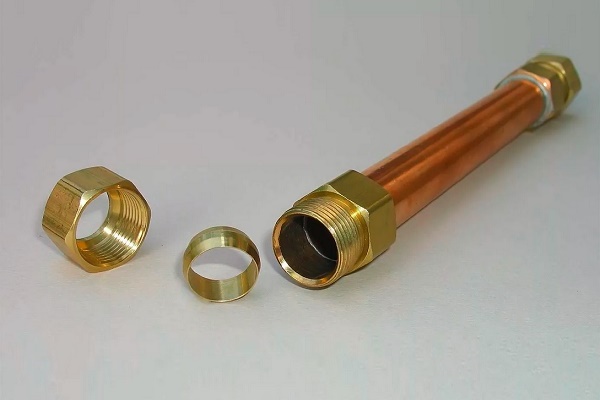

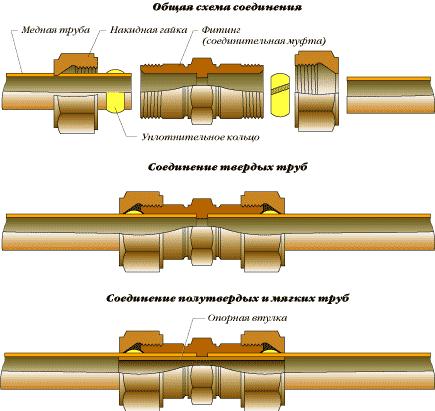

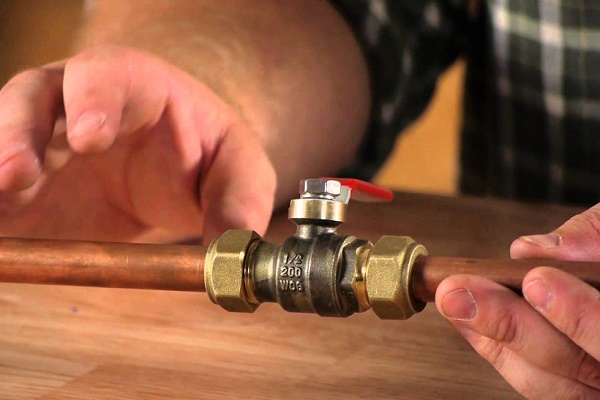

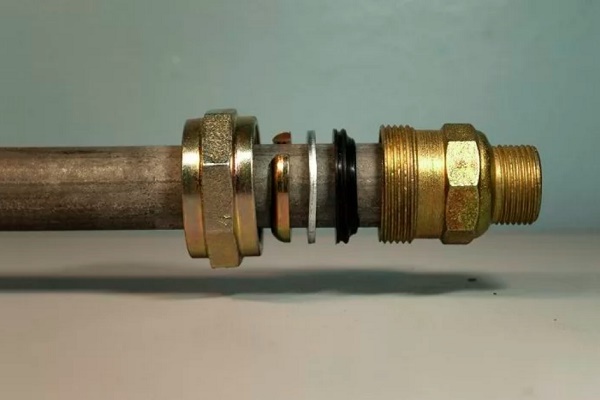

Im oberen Bild – eine Klemmringverschraubung für Kupferrohr: Gehäuse, Schlitzring (der bei der Montage als Dichtung fungiert) und Überwurfmutter, durch deren Anziehen die Pressung erfolgt.

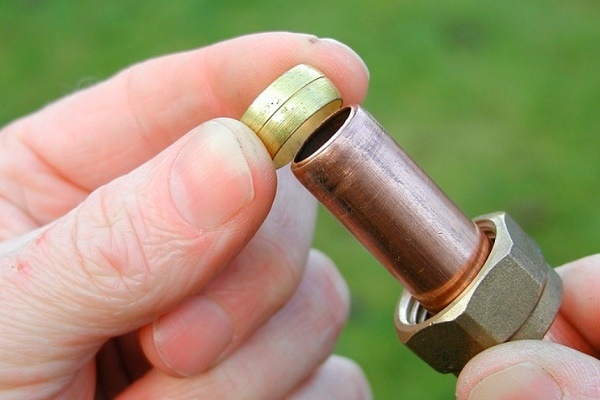

Für die Montage einer Klemmringverschraubung wird kein Spezialwerkzeug – Zange oder Klemmen – benötigt. Zuerst wird die Pressung von Hand durchgeführt, dann wird die Überwurfmutter mit einem verstellbaren oder Maulschlüssel nachgezogen.

Es wird empfohlen, zwei Schlüssel zu verwenden: einen zum Festhalten des Gehäuses, den anderen für halbdrehende Bewegungen. Für eine feste Verbindung reichen in der Regel 2–3 zusätzliche Umdrehungen aus.

Klemmfittings haben Standardmaße – entsprechend dem Rohrquerschnitt, wobei ihre Innenwand vorab kalibriert ist (für eine Muffenverbindung). Darüber hinaus unterscheiden sie sich in der Verwendung. Teile für die Wasserleitung und das Heizungssystem können sich auch konstruktiv unterscheiden.

Variante #2 – Pressfittings

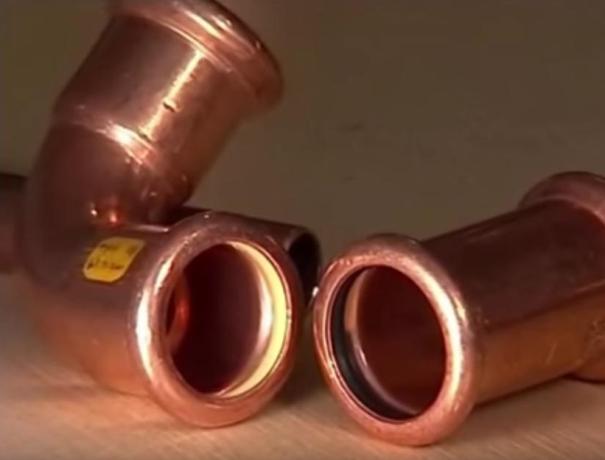

Pressfittings haben eine völlig andere Konstruktion. Sie sind röhrenförmig aufgebaut, und jedes Ende ist mit einer Aussparung mit Dichtung versehen. Das Befestigungsprinzip am Rohr basiert auf einer der Eigenschaften von Kupfer als weichem und bei der Verarbeitung formbarem Metall.

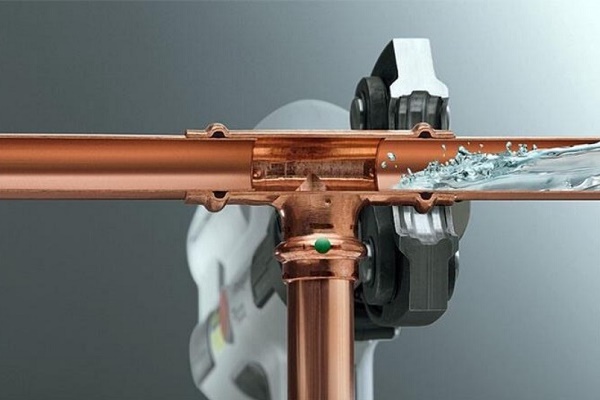

Beim Pressvorgang verformt sich die Bauteilstruktur so, dass das Material mit dem Dichtring eine unlösbare, dichte Verbindung bildet.

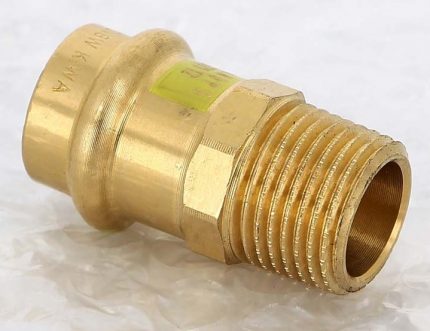

Beispiel eines bronzenen Pressfittings mit Gewindeanschluss für Kupferrohre. Hersteller – das bekannte Unternehmen VIEGA. Preis – 8,80 € (Pressfittinge aus Messing, Bronze oder Kupfer sind wesentlich teurer als Stahlvarianten).

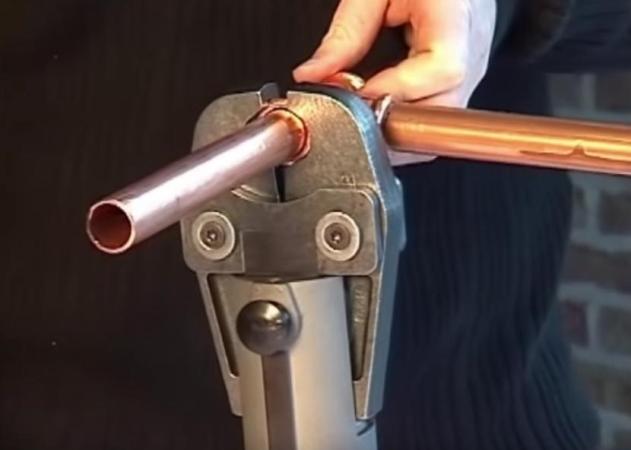

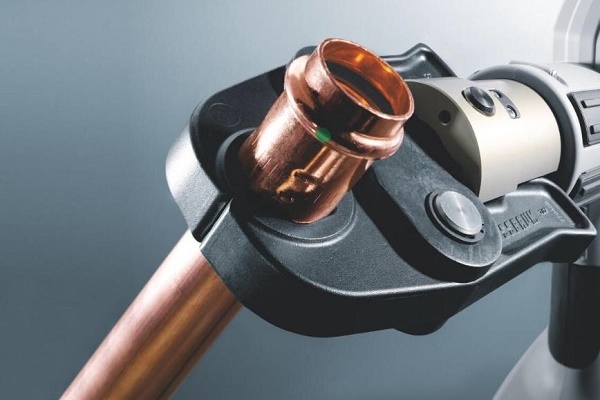

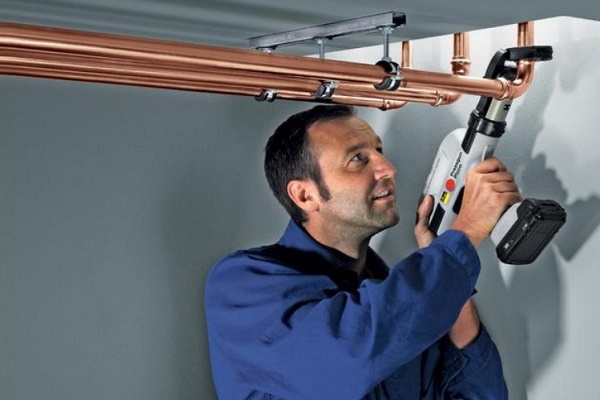

Für die Montage einer Rohrleitung mit Pressfittingen ist ein Spezialwerkzeug erforderlich – die Presszange. Für vorübergehende und einmalige Arbeiten genügt ein manuelles Gerät, aber bei ständiger professioneller Nutzung führt es schnell zu Ermüdung.

Für qualifizierte Installateure gibt es hydraulische und elektromechanische Modelle – teuer, aber Kraft und Zeit sparend.

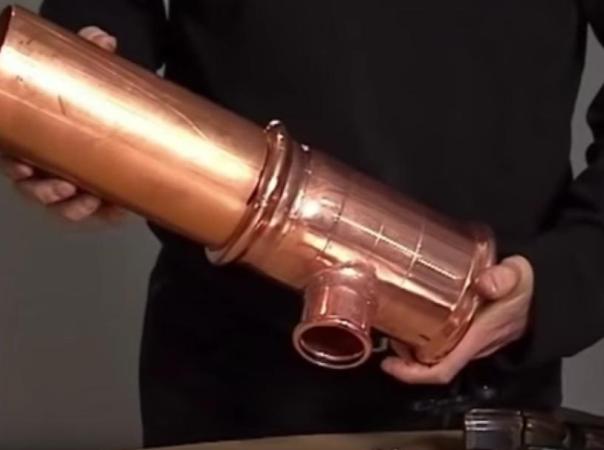

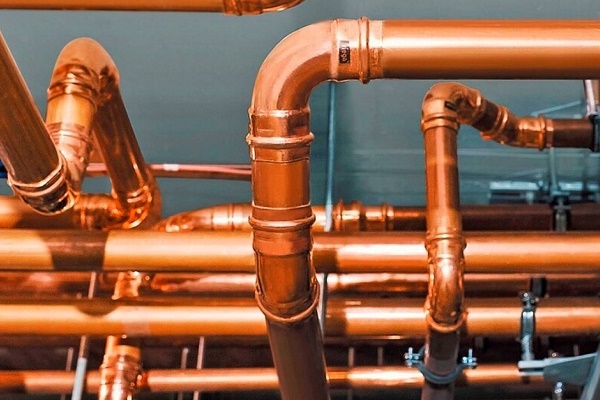

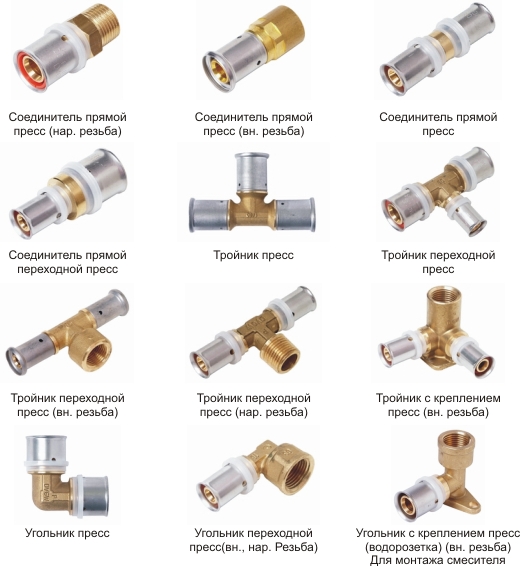

Arten von Pressfittingen, die sich nach Verwendungszweck und Konstruktion unterscheiden: gerade Muffenverbinder, Übergangsstücke, Kreuzstücke, einfache Winkel und Übergangswinkel auf anderen Durchmesser.

Die Schwierigkeit beim Pressen besteht darin, dass nach dem Pressvorgang manchmal schwer zu unterscheiden ist, ob ein Fitting bearbeitet wurde oder nur auf das Rohr aufgesteckt ist. Um Auslassungen zu vermeiden, haben die Hersteller die Teile mit speziellen Signalelementen versehen, die nach dem Pressen ihr Aussehen verändern: mit hellen Kunststoffringen oder sich verformenden Ausbuchtungen namens SC-Contur.

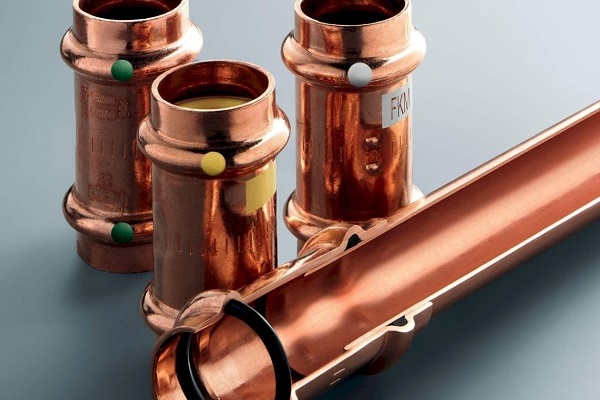

Die Teile nach ihrem Verwendungszweck zu unterscheiden ist einfach, da sie mit verschiedenfarbigen Markierungen versehen sind:

• blau oder rot – Wasserversorgung (Trinkwasser oder Nicht-Trinkwasser);
• grün – Heizung;
• gelb – Gasversorgung.

Es gibt auch universelle Varianten: zum Beispiel bedeutet eine gelb-blaue Markierung, dass die Fittinge in Systemen für Gas und Wasser verwendet werden können. Die Farbe wird auch zur Kennzeichnung der Dichtung verwendet (gelb – für Gas, schwarz – für Wasser usw.).

Variante #3 – zum Löten

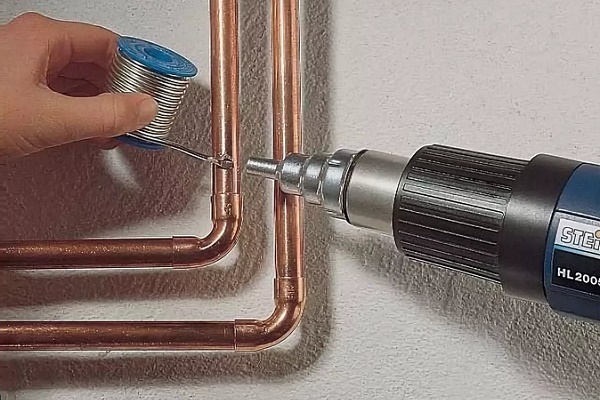

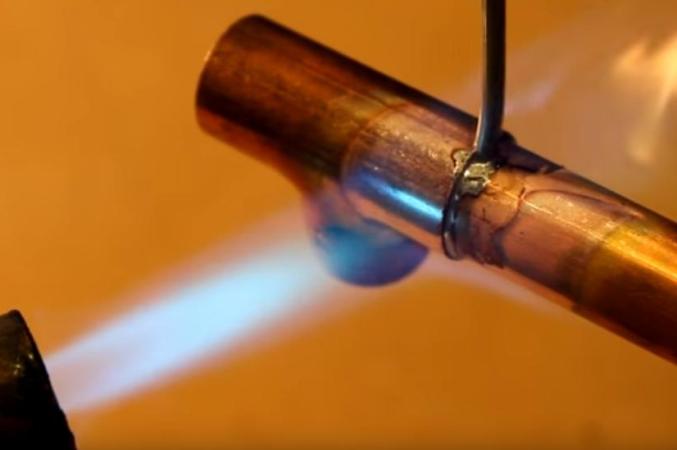

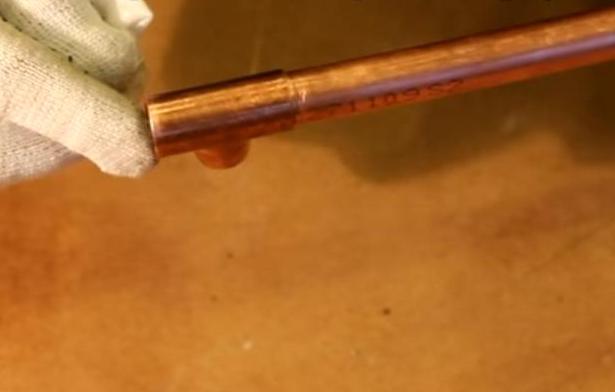

Das Löten gewährleistet eine feste und unlösbare Verbindung zweier Rohrabschnitte. Sie erfolgt mit einem Spezialwerkzeug. Unmittelbar vor dem Löten werden die Rohrenden überlappend zusammengefügt, also eine Muffenverbindung verwendet.

Allerdings muss zwischen den Wänden ein kleiner Spalt bleiben, der für das Einfüllen des geschmolzenen Lotes erforderlich ist. Die Spaltgröße beträgt 0,02 mm bis 0,4 mm.

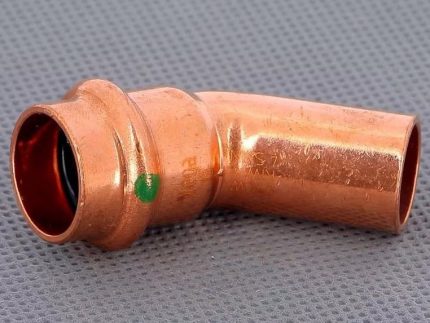

Die Konfiguration der Kupferlötfittings entspricht den Pressfitting-Gegenstücken: gerade, Winkel, Kreuzstücke usw. Auf dem Foto ist ein Winkelelement für das Heizsystem zu sehen.

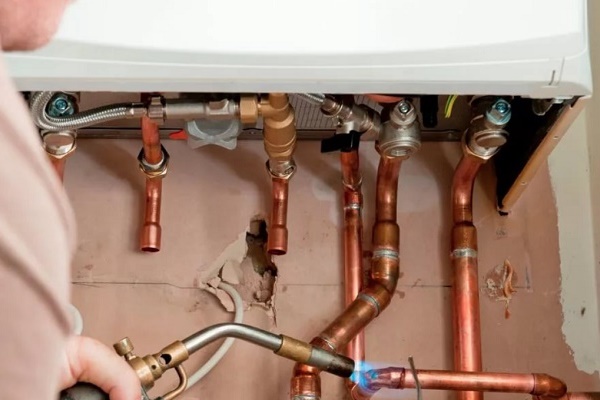

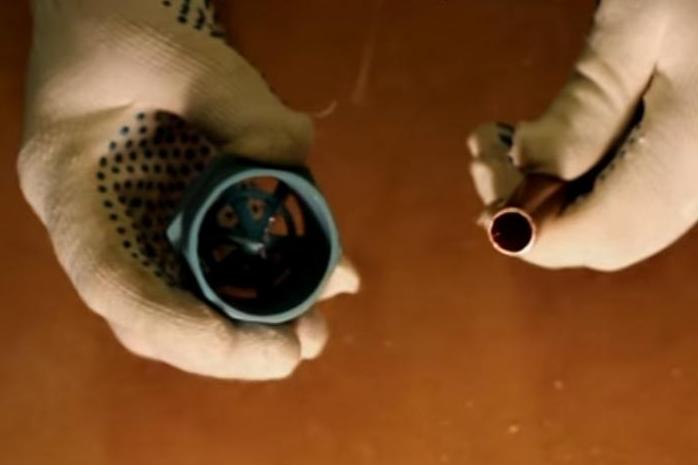

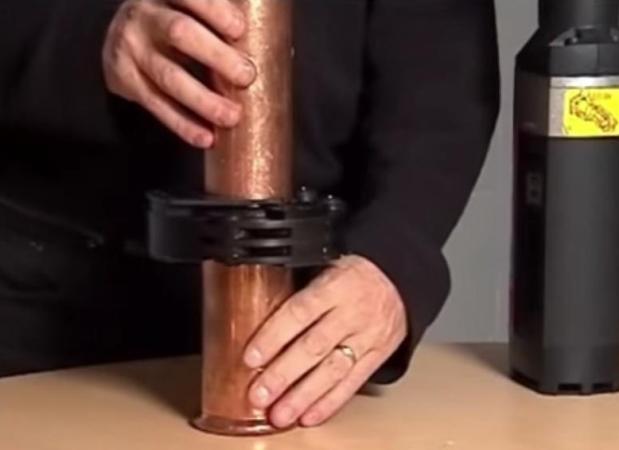

Das wichtigste Werkzeug zum Löten ist der Brenner, aber zur Vorbereitung der Rohre werden auch ein Kalibrator (Aufweiter), ein Entgrater, ein Rohrschneider und verschiedene Reinigungswerkzeuge (Bürsten, Schleifpapier) verwendet.

Für den Hausgebrauch eignet sich ein handgeführter Brenner mit einer 200-ml-Gaskartusche. Das leichte und handliche Handgerät erzeugt eine Flamme mit einer Temperatur von +1100 °C, die völlig ausreicht, um weiches Lot zu schmelzen.

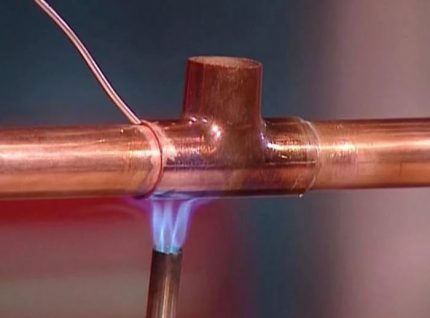

Neben dem Brenner wird ein Lot auf Zinnbasis (mit Silber, Wismut, Antimon) benötigt, dessen Schmelztemperatur viel niedriger ist als die von Kupfer. Der Temperaturunterschied gewährleistet die Unversehrtheit der Kupferrohre und ein effektives Schmelzen des Lotes zu einer Flüssigkeit, so dass es den Spalt füllen und die Teile dicht verbinden kann.

Außerdem wird ein Flussmittel benötigt, mit dem die zu verbindenden Teile des Fittings und des Rohres bestrichen werden.

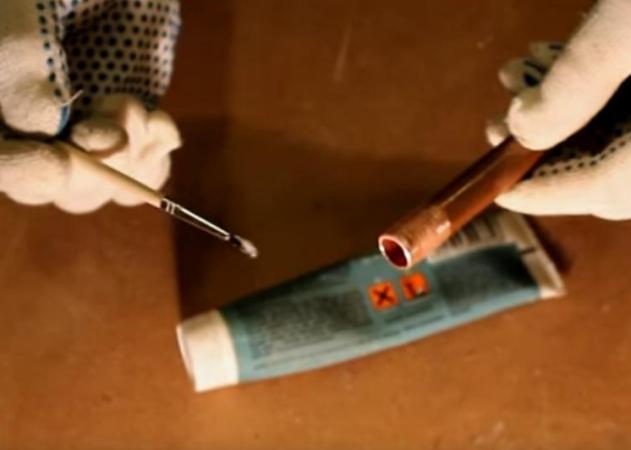

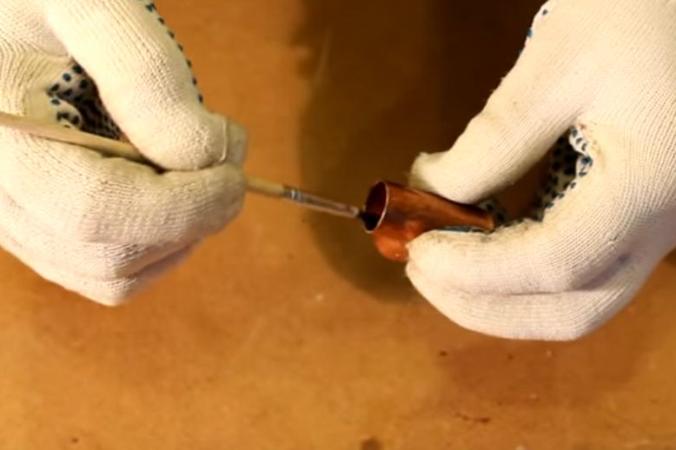

Das Auftragen des Flussmittels auf die Oberflächen der Kupferteile erfolgt mit einem Pinsel. Es sorgt für eine gleichmäßige Verteilung des Lotes im Verbindungsbereich.

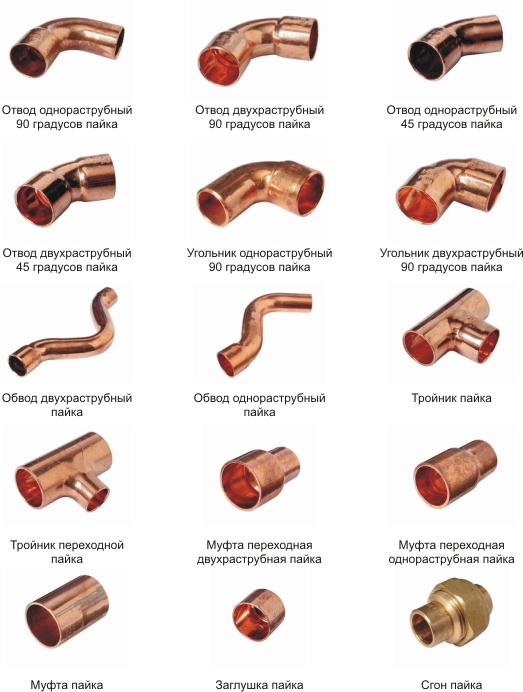

Klassifizierung von Kupferlötfittings. Sie sind günstiger als Pressfittings. Das verwendete Material ist Kupfer der Sorte Cu-DHP, das sich für beide Schweißarten, Nieder- und Hochtemperatur, eignet.

Für das eigenständige Löten wird in der Regel die Niedertemperaturtechnik verwendet. Fittings für diese Schweißart sind mit einem Streifen Weichlot versehen, der in eine spezielle umlaufende Nut eingelegt ist.

Das Hochtemperatur-Schweißverfahren wird in der Produktion bei der Erstellung von Industrienetzen eingesetzt. Kennzeichnend sind die Verwendung von Hartlot und die Möglichkeit, später Gase und Flüssigkeiten unter hohem Druck zu transportieren. Weitere Informationen zum Löten von Kupferrohren finden Sie in diesem Artikel.

Wie wird das Kapillarlöten mit einem Fitting durchgeführt?

Vor Arbeitsbeginn sollten Sie die Werkzeuge und Materialien vorbereiten:

• einen Gasbrenner;
• Flussmittel;
• Lot;

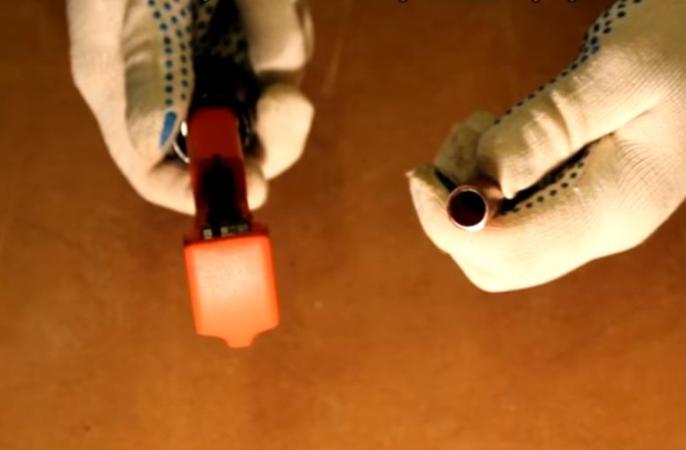

• einen Rohrschneider;
• Fasenentferner;

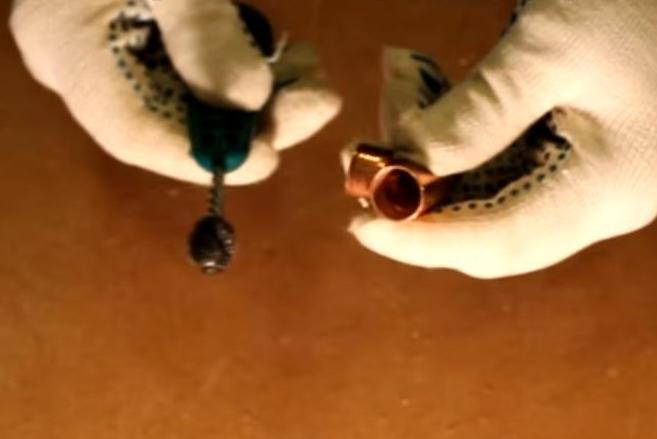

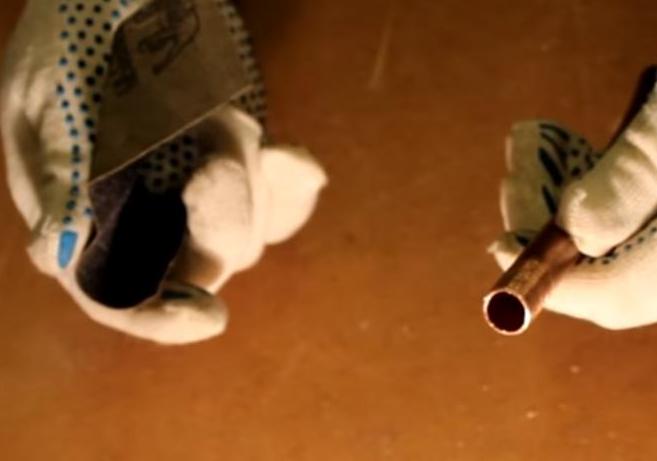

• eine Bürste und feines Schleifpapier.

Vorgehensweise:

Nach dem Abkühlen des Zinnlots entsteht eine feste Verbindung, die eine hundertprozentige Dichtheit gewährleistet. Der Lötprozess ohne Fitting erfolgt nach dem gleichen Schema, mit dem einzigen Unterschied: Anstelle des Verbindungselements wird das Ende des zweiten Rohrs behandelt, das überlappend aufgesetzt wird. Der Spalt zwischen den Rohren wird auf die gleiche Weise mit geschmolzenem Lot gefüllt.

Anleitung zum Pressen von Kupferrohren

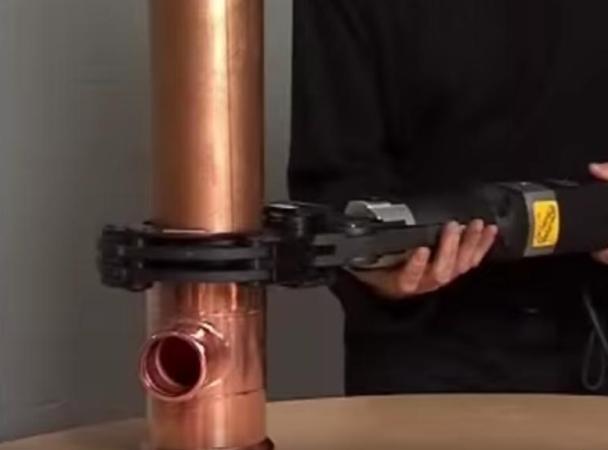

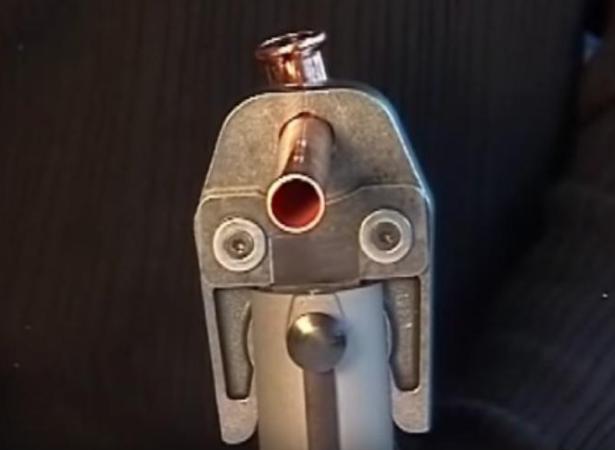

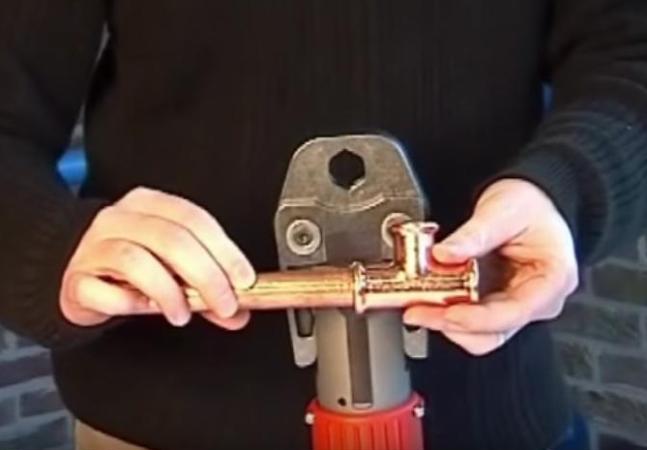

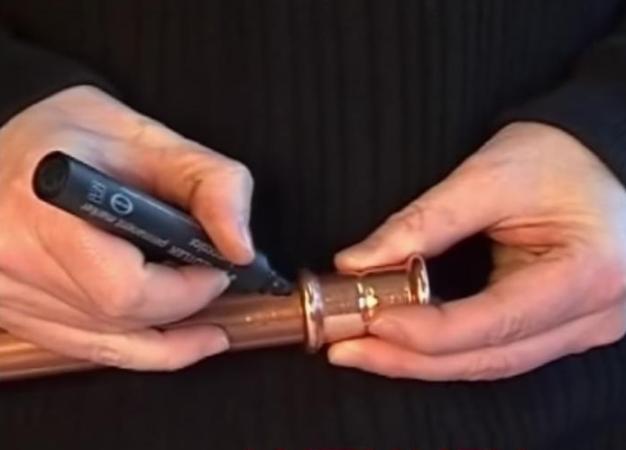

Das einzige Werkzeug, das für den Pressvorgang benötigt wird, ist die Presszange. Vor Arbeitsbeginn bereiten Sie die Rohrabschnitte gemäß der oben beschriebenen Anleitung vor.

Schritt-für-Schritt-Anleitung:

Wir erinnern daran, dass durch das Pressen eine wartungsfreie Verbindung entsteht, die bis zu 30 Jahre und länger hält. Die fertige Rohrleitung kann in Schlitze verlegt, mit Gipskarton verkleidet oder in Estrich eingebettet werden.

Es gibt eine Reihe von Nuancen, deren Kenntnis Ihnen hilft, das selbstständige Pressen von Kupferfittingen zu bewältigen, selbst wenn Sie dies zum ersten Mal tun.

Beim manuellen Verpressen versuchen Sie, keine übermäßige Kraft anzuwenden, um die Rohre nicht zu verformen.

Die Auswahl der Fittings hängt von vielen Faktoren ab, auch von Ihren Fähigkeiten. Wenn die Fähigkeiten nicht ausreichen, sollte man sich nicht an den Brenner wagen, aber eine Quetsch- oder Pressverbindung kann auch ein Anfänger herstellen.

Wir empfehlen Ihnen auch, unsere anderen Artikel zu lesen, in denen wir die Arten von Kupferrohren ausführlich behandelt haben:

1. Kupferrohre für die Heizung.

2. Wasserleitungsrohre aus Kupfer.

Fazit und nützliche Videos zum Thema

Beim Ansehen der Videos können technische Nuancen erkannt werden, die man sich beim Lesen des Artikels nur schwer vorstellen kann.

Videoanleitung zum Pressen der Gasleitung:

Videobesprechung von Kupferfittings für verschiedene Zwecke:

Wie Kupferrohre und Fittings hergestellt werden:

Der gesamte Lötprozess in einem Video:

Die Verbindung von Kupferrohren zu einem System erfolgt analog zu Stahl- und Metallverbundprodukten, jedoch unter Verwendung spezieller Fittings – aus Messing, Kupfer und Bronze.

Wenn Sie die Press- oder die anspruchsvollere Löttechnik beherrschen, können Sie selbst ein Heizungsnetz oder eine Wasserleitung installieren. Beachten Sie jedoch, dass Kupferleitungen ein sehr teurer Genuss sind!

Bitte schreiben Sie Ihre Kommentare zum Thema des Artikels in das unten stehende Feld. Vielleicht kennen Sie Nuancen, die wir in diesem Artikel nicht erwähnt haben? Teilen Sie sie mit anderen Besuchern der Website.
