Anschluss einer Abzugshaube im Badezimmer an den Lichtschalter: Analyse beliebter Schaltpläne und detaillierte Anleitungen

Die Belüftung im Badezimmer ist nicht nur wünschenswert, sondern eine notwendige Voraussetzung für ein komfortables Wohnen. Sie sorgt für Trockenheit, verhindert die Ausbreitung von Schimmelherden und beseitigt unangenehme Gerüche, wenn es sich um ein kombiniertes Badezimmer handelt.

Hauseigene Lüftungsschächte bewältigen die Austauschprozesse nicht immer, daher wird die Luftzirkulation erschwert. Eine Zwangsentlüftung kann durch die Installation eines Ventilators im Raum organisiert werden.

Häufig wird der Anschluss einer Abzugshaube im Badezimmer an den Lichtschalter praktiziert – so kann die Nutzung von Beleuchtung und Ventilator kombiniert werden. Wir betrachten die besten Schaltpläne, die für die Selbstmontage geeignet sind, und gehen näher auf den Auswahl- und Installationsprozess der elektrischen Ausrüstung ein.

Schaltpläne für den Anschluss der Abzugshaube an den Schalter

Nach dem Kauf eines Abluftventilators für das Badezimmer stellt sich die Frage nach dessen Montage und Anschluss an das häusliche Stromnetz. Es gibt viele Möglichkeiten, den Ventilator einzuschalten, aber zwei Schaltungen gelten als sinnvoll: der Anschluss des Abluftventilators über einen Einschalter und die Kombination mit einem Zweischalter. Jede der Schaltungen kann in zwei Varianten ausgeführt werden, die vom Typ des Abluftgeräts abhängen – mit oder ohne Timer.

Als alternative Methode stellen wir die unabhängige Steuerung mit einem separaten Schalter vor. Dieser wird seltener verwendet, da ein Zweifachschalter viel bequemer zu bedienen ist als zwei Einfachschalter und die Montage einfacher und schneller vonstattengeht.

Variante #1 — über einen Einfachschalter

Zunächst besprechen wir, wie Sie die Ablufteinheit im Badezimmer gleichzeitig mit dem Schalter anschließen können. Wir bieten zwei einfache Lösungen, die für eine Zwangsbelüftung im Badezimmer geeignet sind – sowohl in einem separaten als auch in einem kombinierten Badezimmer.

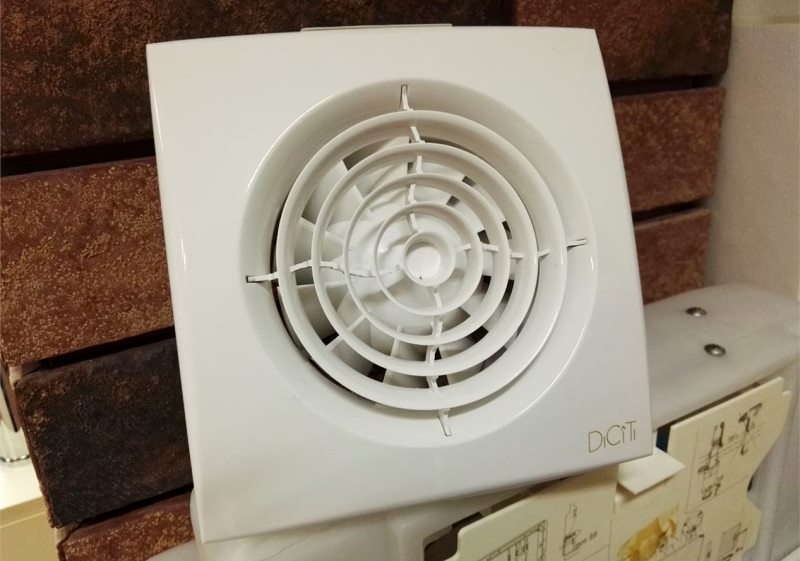

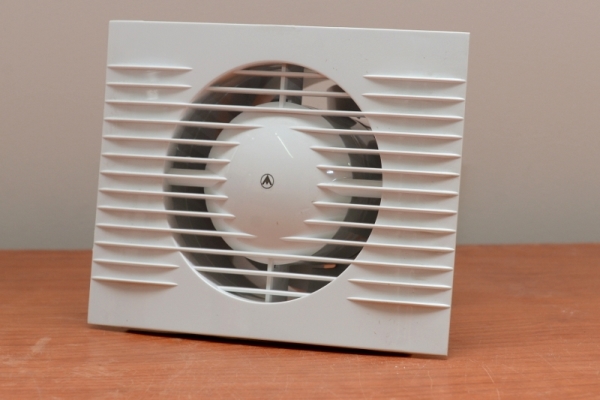

Im ersten Fall verwenden wir einen gewöhnlichen Ventilator, der in die Wandöffnung des Lüftungsschachts eingebaut wird, im zweiten Fall ein fortschrittlicheres Modell mit Timer.

Ventilator und Licht an einen gemeinsamen Schalter anschließen

Der Vorteil dieser Methode ist die Platzersparnis, die einfachere und schnellere Montage sowie die ebenso einfache Bedienung. Vor dem Eingang zum Badezimmer wird ein einzelner Schalter installiert, an den die von den Leuchten und dem Ventilator kommenden Drähte angeschlossen werden. Beim Drücken der Taste werden alle Geräte gleichzeitig eingeschaltet und entsprechend auch gleichzeitig ausgeschaltet.

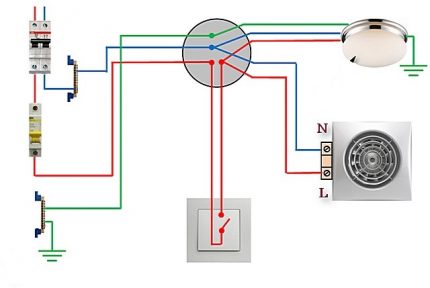

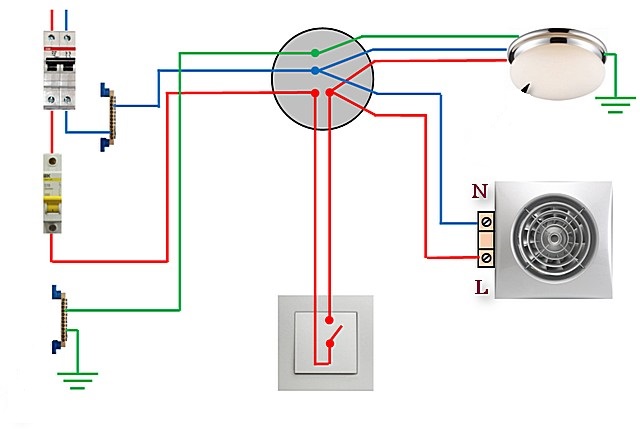

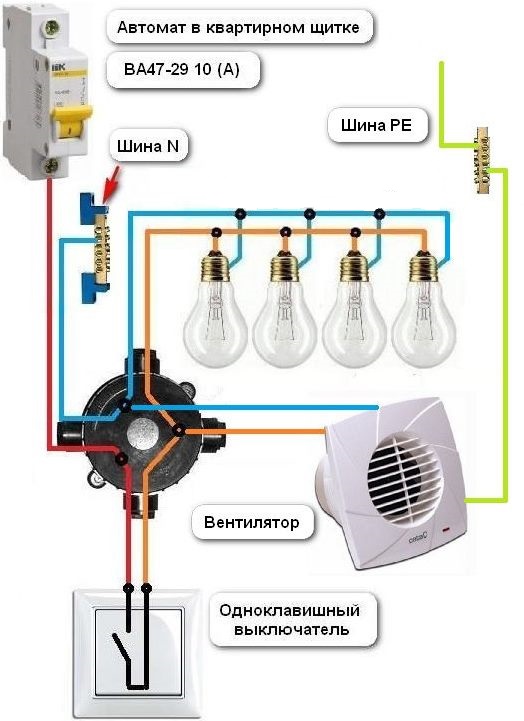

Schaltplan für den Anschluss des Abluftgeräts und der Leuchten an einen Ein-Tasten-Schalter. Der Erdungskreis der Lampe ist an die Erdungsschiene angeschlossen. Anstelle einer einzelnen Leuchte können mehrere verwendet werden.

Falls erforderlich, werden zusätzlich ein Abwärtstransformator und ein Netzteil an die Leuchten angeschlossen. Eine Schutzerdung ist notwendig, wenn die Gehäuse der Leuchten aus Metall bestehen oder Metallelemente aufweisen – dies ist besonders in feuchter Umgebung wichtig.

Der Nachteil dieser Schaltung liegt auf der Hand – der Ventilator läuft nur, wenn die Lampen eingeschaltet sind. Wenn die Belüftung verlängert werden muss, muss auch die Beleuchtung eingeschaltet bleiben, was unnötige Stromkosten verursacht.

Schaltplan für das Beleuchtungssystem des Badezimmers mit mehreren Leuchten. Der Beleuchtungskreis N wird im Verteilerkasten aufgeteilt: Ein Kabel führt zur N-Schiene, das zweite zum Ventilator.

Für manche ist diese Methode jedoch die bequemste. Zum Beispiel für Wochenendhausbesitzer, die nur in der warmen Jahreszeit im Haus wohnen und selten das Badezimmer aufsuchen. Wenn die Familie groß ist, ist die Luftfeuchtigkeit im Bad immer hoch, daher ist es besser, einen Zwei-Tasten-Schalter zu verwenden.

Ventilator mit Timer und Licht an einen Schalter anschließen

Der Unterschied dieser Variante besteht darin, dass wir nicht ein einfaches Modell verwenden, sondern eines mit Timer, der die Ein-/Ausschaltzeit der Ablufteinheit reguliert. Weitere Informationen zu den Ventilatortypen haben wir in diesem Artikel zusammengefasst.

Wenn Sie nicht zu viel bezahlen und ein Gerät mit vielen unnötigen Funktionen kaufen möchten, empfehlen wir ein einfaches Modell mit elektronischem Timer. Design – klassisch, Geräuschpegel – niedrig.

Der Vorteil dieser Lösung besteht darin, dass die Beleuchtung nicht eingeschaltet bleiben muss, um den Raum gründlich zu lüften. Beim Drücken der Taste werden sowohl die Beleuchtung als auch der Ventilator aktiviert, aber beim erneuten Drücken werden nur die Leuchten ausgeschaltet.

Der Ventilator läuft so lange, wie Sie ihn programmieren, und schaltet sich dann automatisch aus.

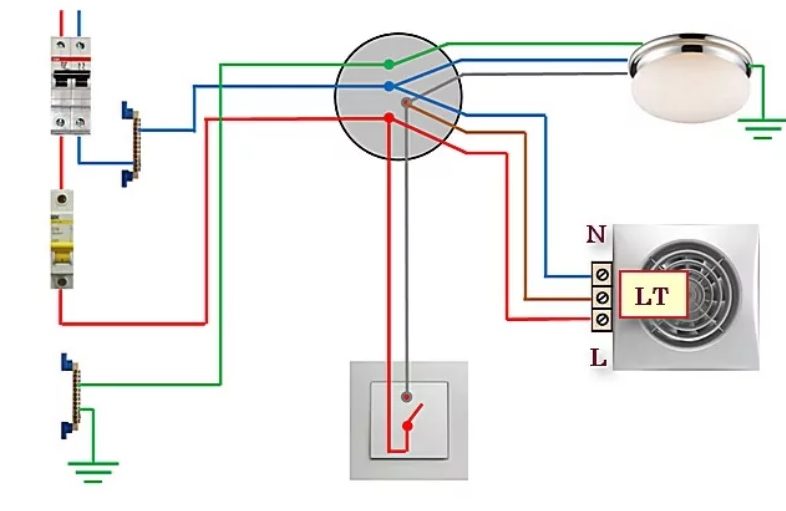

Schaltplan für den Anschluss einer Abzugsvorrichtung mit integriertem Timer und eines Beleuchtungssystems an einen Ein-Tasten-Schalter. Der N-Kreis von Leuchte und Ventilator wird im Verteilerkasten verbunden und zur N-Schiene geführt.

Die Schaltung funktioniert nahezu einwandfrei, hat jedoch einen kleinen Nachteil: Der Ventilator beginnt sich auch dann zu drehen, wenn es nicht nötig ist. Zum Beispiel, wenn Sie nur kurz ins Badezimmer gehen, um die Waschmaschine einzuschalten oder Kosmetikartikel zu benutzen.

Für besonders anspruchsvolle Benutzer sind auf dem Markt Modelle mit zwei Modi erhältlich, die durch Auswahl der Jumper-Einstellung (eine kleine Brücke, ein Element der elektronischen Platine) umgeschaltet werden können.

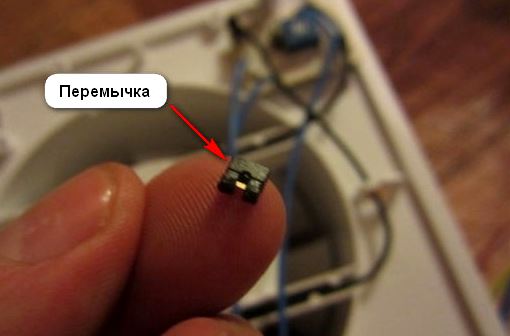

Der Jumper ist ein sehr kleines Bauteil, eine Brücke aus Kunststoff und Metall, die die erforderlichen Kontakte schließt. Er wird vor der Montage des Ventilators an seinem Platz in die gewählte Position gesetzt; zum Wechseln des Modus muss das Gerät abgenommen werden.

Dank des kleinen, aber wichtigen Bauteils arbeitet die Abzugshaube in zwei Modi, die man als „Toilette” und „Bad” bezeichnen kann.

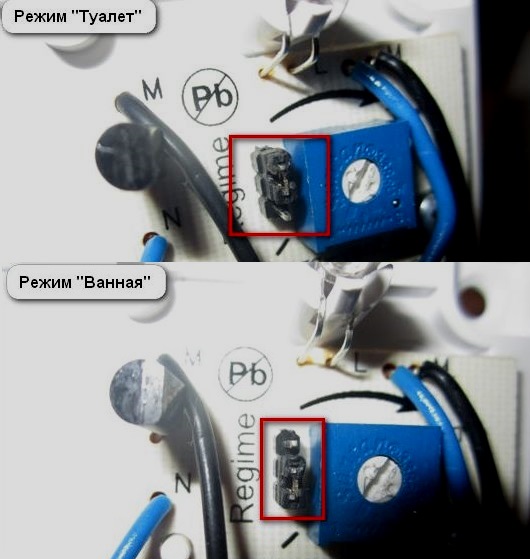

Im Modus „Toilette” muss die Brücke an den beiden oberen Kontakten befestigt werden, im Modus „Bad” an den beiden unteren. Die Betriebszeit des Ventilators wird im Voraus mit einem Regler eingestellt, der sich ebenfalls auf der elektronischen Platine befindet.

Betrachten wir den Unterschied zwischen den beiden Modi:

• „Toilette” – nach Verlassen des Badezimmers und Betätigen der Schaltertaste arbeitet das Gerät für eine programmierte Zeitspanne, z. B. 3 oder 5 Minuten.
• „Bad” – der Ventilator schaltet sich erst 90 Sekunden nach dem ersten Drücken der Taste ein. Wenn Sie sich weniger als eineinhalb Minuten im Raum aufhalten, schaltet er sich nicht ein. Die Betriebszeit des Geräts wird wie im Modus „Toilette” programmiert.

Die zweite Variante ist praktisch, wenn die Luftfeuchtigkeit im Badezimmer gering ist. Wenn Sie nur kurz die Hände abspülen und schnell wieder gehen, reagiert der Ventilator nicht.

Wie Sie sehen, gibt es auch bei Verwendung eines 1-Tasten-Schalters mehrere Anschlussmöglichkeiten. Die Verwendung einer Abzugshaube mit Timer erhöht deren Möglichkeiten erheblich.

Variante #2 — über einen Zweifachschalter

Betrachten wir nun eine Variante, die etwas komplizierter anzuschließen, aber viel einfacher zu bedienen ist – mit einem 2-Tasten-Schalter. Im Handel sind Elektroinstallationsprodukte erhältlich, die genau für diesen Zweck hergestellt wurden – die Zusammenführung von Lüftungs- und Beleuchtungskreisen.

Anschluss von Ventilator und Beleuchtung

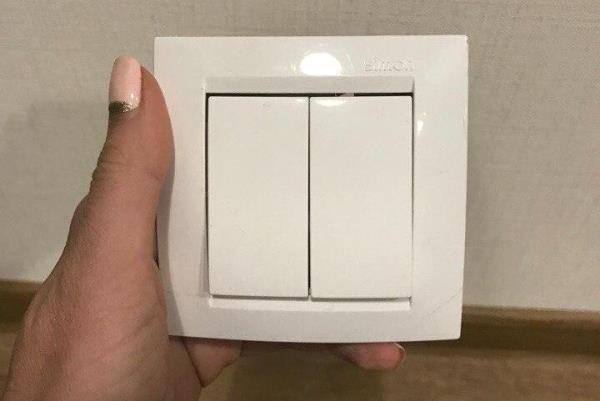

Der Hauptunterschied der Schaltung liegt in der Verwendung eines Zwei-Tasten-Schalters. Er wird in die Unterbrechung der „Phase” eingebaut, sodass ein Stromkreis zur Beleuchtung und der zweite zur Abzugshaube führt.

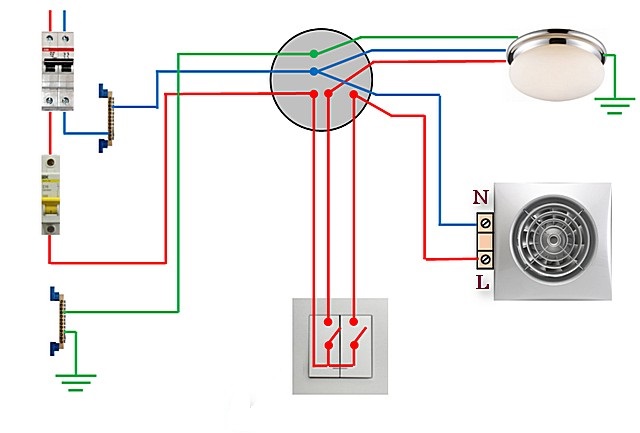

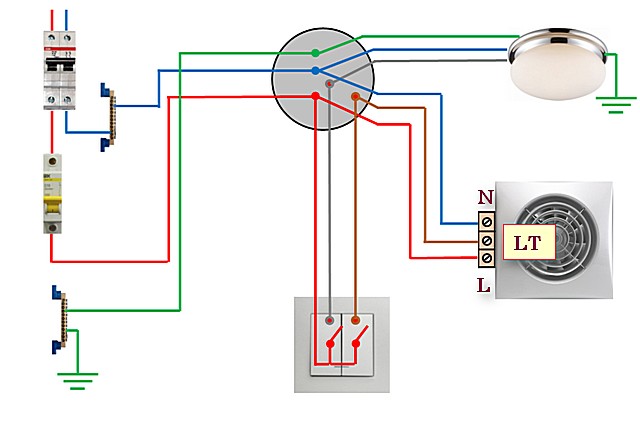

Schaltplan eines 2-Tasten-Schalters für Leuchten und Ventilator. Der Nullleiter vom N-Sammelschiene geht zu allen Beleuchtungskörpern und dem Abluftventilator, der Schutzleiter schützt den Beleuchtungskreis.

Der Vorteil dieser Schaltung liegt in der unabhängigen Einschaltung zweier funktional unterschiedlicher Systeme – des Lüftungs- und des Beleuchtungssystems.

Wenn der Raum nicht gelüftet werden muss, drücken Sie eine Taste. Bei Bedarf können Sie beide Tasten betätigen, und dann läuft der Ventilator, solange Sie sich im Badezimmer aufhalten.

Es besteht die Möglichkeit der Lüftung auch ohne Anwesenheit des Benutzers – das ist sehr praktisch, wenn das Bad oder die Dusche als Raum zum Trocknen von Wäsche genutzt wird, sowie in kombinierten Badezimmern.

Die Nachteile hängen nur von der Vergesslichkeit der Bewohner ab. Manche Benutzer haben die Angewohnheit, sofort alle Tasten zu drücken – um sicherzugehen, die richtige einzuschalten. In diesem Fall kann man auch mit einem Ein-Tasten-Modell auskommen.

Wenn der Ventilator leise ist, kann man einfach vergessen, ihn auszuschalten – und er läuft die ganze Nacht ohne besondere Notwendigkeit. In einer solchen Situation können wir einen Abluftventilator mit Timer empfehlen, der den Betrieb auf vernünftige Grenzen beschränkt.

Wir schließen den Ventilator mit Timer und das Licht an

Diese Schaltung sollte gesondert betrachtet werden, da sie sich von der vorherigen durch eine wichtige Nuance unterscheidet. Wenn im Beleuchtungskreis alles beim Alten bleibt – der Phasenleiter von einer der Schaltertasten zu den Leuchten geht –, erfolgt der Anschluss des Ventilators anders.

Schaltplan eines 2-Tasten-Schalters für zwei Kreise – den Beleuchtungs- und den Lüftungskreis. Grau hervorgehoben ist der Abschnitt des Phasenleiters, der den Schalter mit den Beleuchtungskörpern verbindet.

Beim Anschluss des Ventilators gehen sowohl der Nullleiter als auch die Phase aus der Verteilerdose ohne Unterbrechung zu den Klemmen des Ventilators. Mit dem Schalter ist das Gerät über eine andere Phase verbunden. Genau diese Phase muss mit der Klemme LT – dem Phasenkontakt des Timers – verbunden werden.

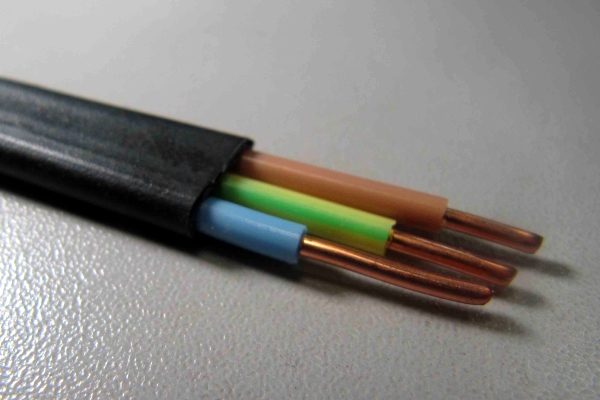

Wenn man ein dreiadriges Kabel nimmt (was empfohlen wird), kann man den gelb-grünen Schutzleiter als Steuerphase verwenden. Wenn er im Beleuchtungskreis für seinen eigentlichen Zweck verwendet wird, ist er hier absolut frei und kann an den Timer angeschlossen werden.

Die Vorteile dieser Schaltung sind der unabhängige Betrieb der Geräte, wobei der Ventilator in einem genau festgelegten Zeitintervall läuft.

Variante #3 — Installation eines zusätzlichen Schalters

Was tun, wenn die Kabel tief in den Schlitzen verlegt wurden und bereits ein schöner, teurer Schalter für den Beleuchtungskreis installiert ist, und plötzlich eine Zwangsbelüftung erforderlich wird?

Neben dem bereits installierten Schalter oder an einer anderen Stelle kann ein weiterer speziell für den Ventilator angebracht werden.

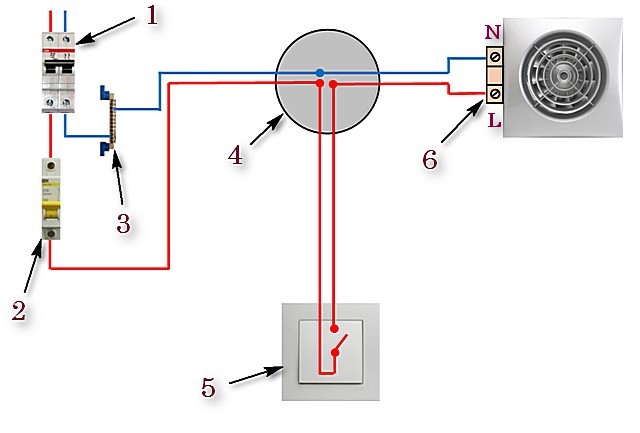

Einfacher Anschlussplan der Abzugshaube an einen separaten Schalter: 1 – allgemeiner Leitungsschutzschalter im Verteilerkasten; 2 – Schutzschalter für den separaten Stromkreis; 3 – Nullschiene; 4 – Abzweigdose; 5 – Ein-Taster-Schalter; 6 – Ventilator

Wenn in anderen Schaltungen ausschließlich dreiadrige Kabel verwendet werden, wird hier keine Erdung benötigt, da handelsübliche Axialventilatoren in Aufbauausführung aus Kunststoff gefertigt sind. Alle Verbindungen werden mit den Phasen- und Nullleitern hergestellt.

Statt eines Verteilerkastens wird oft eine tiefe Unterputzdose verwendet. Die Tiefe ist erforderlich, um die Klemmblöcke und den Arbeitsteil des Schalters frei unterzubringen.

Allgemeine Montageanleitung

Welchen Schaltplan Sie auch bevorzugen, die Montage der Geräte und der Anschluss der Kabel erfolgen auf die gleiche Weise. Für die Arbeit müssen Sie im Voraus geeignete Geräte auswählen, Werkzeuge vorbereiten und falls nötig die Wände schlitzen. Wir bieten eine schrittweise Montageanleitung.

Schritt 1 — Durchführung der Rohbauarbeiten

Die Frage nach der Zwangsbelüftung stellt sich, wenn die Bewohner bemerken, dass sie ihren Aufgaben nicht mehr gewachsen ist. Dies wird mit einer einfachen Methode überprüft: Wenn die Flamme eines Streichholzes zum Schacht hin geneigt ist – funktioniert die Belüftung; wenn sie senkrecht nach oben zeigt und nicht flackert – dann muss der Schacht gereinigt werden.

Vor der Installation des Ventilators muss der Lüftungskanal gereinigt werden. Wir empfehlen nicht, dies selbst zu tun, insbesondere wenn die Hausverwaltung oder die Wartungsorganisation für die Instandhaltung des Hauses zuständig ist. Es sollten Fachleute gerufen werden, die die notwendigen Maßnahmen durchführen.

Das Badezimmer wird gemäß PUE (Abschnitt 1.1.13) als Raum mit erhöhter Gefahr eingestuft, da die Luftfeuchtigkeit 60 % und mehr erreicht. Dies bedeutet, dass alle Elektrogeräte über einen besonderen Schutz verfügen müssen und die Kabel und Kontakte vor direktem Spritzwasser geschützt werden müssen.

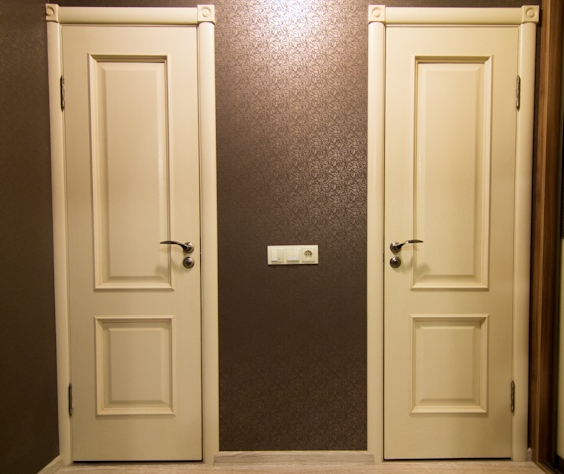

Gemäß den Vorschriften werden Schalter außerhalb des Badezimmers installiert – in der Nähe der Tür von außen. In modernen Wohnungen gibt es jedoch geräumige kombinierte Bäder, die sichere Zonen für die Installation umfassen.

Zur Verdeckung der Kabel in den Wänden werden bereits vor der Endbearbeitung Schlitze verlegt – Kanäle für die Elektroinstallation. Wenn Sie Renovierungsarbeiten planen, ist es besser, die Montage des Ventilators gleichzeitig mit der Installation anderer Elektrogeräte durchzuführen.

Also bestehen die Rohbauarbeiten aus der Reinigung des Schachts und dem Schlitzen der Wände für die Leitungen. Zusätzlich muss eine Öffnung in der Wand für den Einbau des Lüfters vorbereitet werden, und es sind Vertiefungen für Unterputzdosen und Verteilerdosen (falls erforderlich) anzulegen.

Schritt 2 — Vorbereitung von Werkzeugen und Materialien

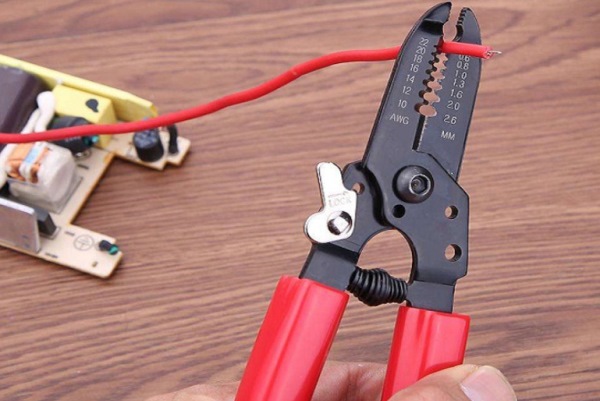

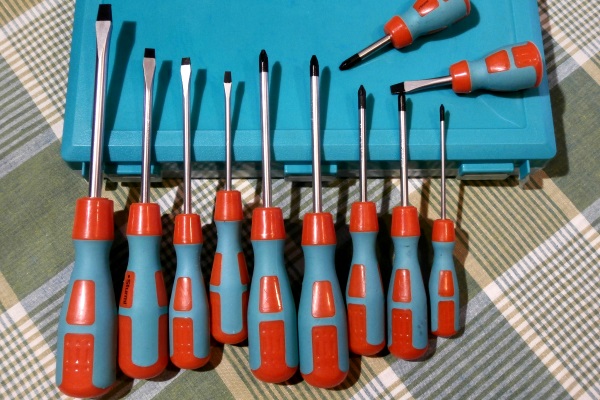

Elektroinstallationsarbeiten erfordern in der Regel kein spezielles Werkzeug – normalerweise ist alles Nötige sogar bei Hobbyhandwerkern vorhanden.

Die Auswahl der Materialien sollte sehr ernst genommen werden – nach den Elektroinstallationsarbeiten erfolgt die Ausstattung des Badezimmers, die meist teuer ist und die Sie in den nächsten 10–15 Jahren nicht stören möchten. Alle Kabel, Elektroinstallationsartikel, Geräte und Verbrauchsmaterialien müssen von hoher Qualität, fabrikgefertigt und garantiert sein.

Das Minimum, das für die Einrichtung einer Abluftanlage erforderlich ist:

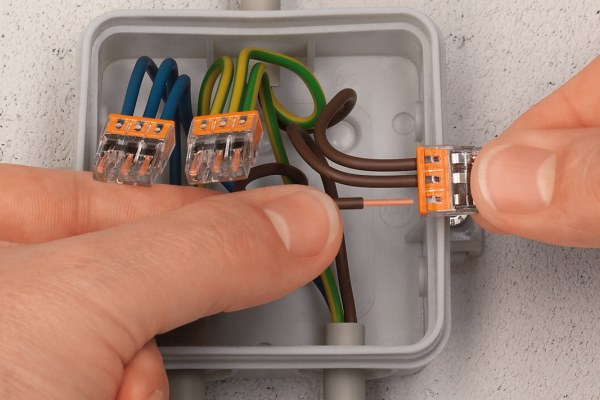

Falls Sie sich entschieden haben, die Adern mit Hülsen zu crimpen, bereiten Sie bitte im Voraus sowohl die Zange als auch die Hülsen vor. Das Löten von Leitungen wird hingegen aufgrund der aufwändigen und zeitintensiven Vorgehensweise immer seltener angewandt.

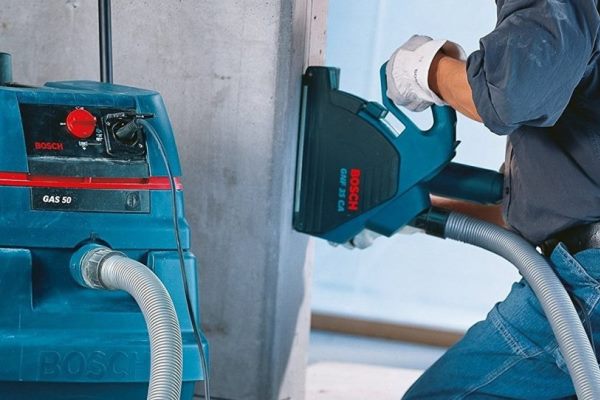

Zudem kann ein Bausauger erforderlich sein, und als Material wird Dichtmittel benötigt.

Schritt 3 — Durchführung des Anschlussvorgangs

Beginnen Sie mit der Installation des Ventilators. Ziehen Sie die Kabel vorab durch die Kanäle – vom Schalter zur Abluftvorrichtung und zu den Montagepunkten der Leuchten. Zum Schutz können sämtliche im Badezimmerbereich verlegten Kabel in gewellte Isolierrohre eingelegt werden.

Um nicht mit verschiedenen Montagemethoden experimentieren zu müssen, empfehlen wir Ihnen, ein Ventilatormodell zu wählen, das von den Abmessungen her der Öffnung zum Lüftungsschacht entspricht – oder, bei Aufputzmodellen, etwas größer ist.

Der Ventilator wird entweder mit Schrauben (Dübeln) befestigt oder mit Dichtmittel fixiert. Im ersten Fall ist er einfacher zu demontieren, jedoch kann bei der Montage die Verkleidung beschädigt werden, wenn diese bereits vorhanden ist.

Arbeitsablauf:

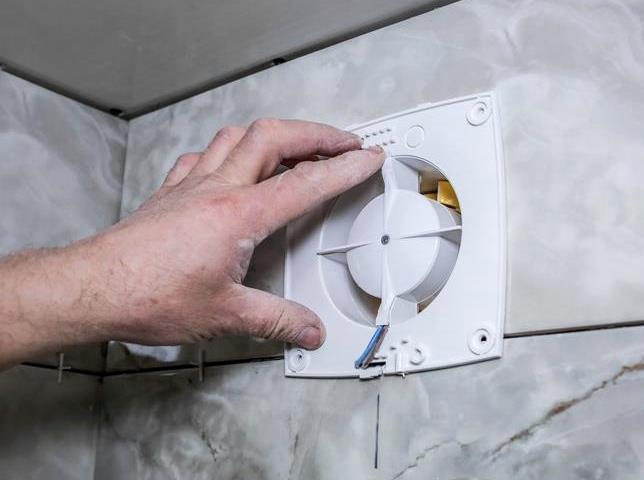

1. Schrauben Sie die dekorative Abdeckung des Geräts ab und nehmen Sie sie zusammen mit dem Insektenschutzgitter ab.
2. Positionieren Sie das Kabel im Schacht so, dass es die Luftzirkulation nicht behindert, und entfernen Sie den Wellschlauch von den Enden der Leitungen.
3. Führen Sie das Netzkabel durch die dafür vorgesehene Öffnung.
4. Setzen Sie den Ventilator ein und drehen Sie die Schrauben fest.

Bevor Sie die dekorative Abdeckung anbringen, führen Sie den Anschluss durch.

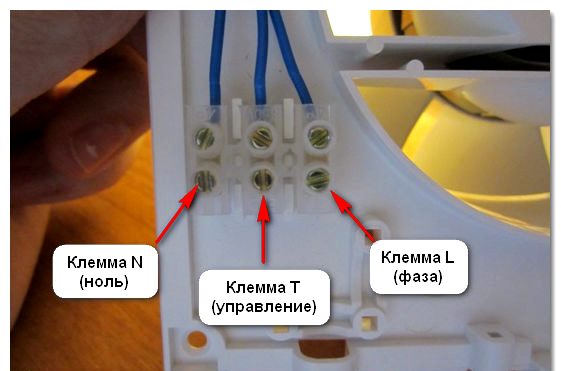

Variante des Anschlusses der Adern an die Klemmenleiste des Ventilators „Era“. An die Klemmen L und N wird die Spannung 220 V angelegt, und die Klemme T wird für die Timersteuerung benötigt – die „Phase“ verbindet sie mit dem Schalter.

Letzter Schritt – Montage der dekorativen Abdeckung durch Festziehen der Befestigungsschraube. Dadurch sollten alle Kabel im Gerät oder in der Wand verborgen sein.

Schließen Sie die Adern des Schalters gemäß dem gewählten Schaltplan an; die Bezeichnungen auf den Schaltplänen sind konventionell.

Im Ventilator erfolgt die Aderbelegung wie folgt:

• Rot – Klemme L;
• Blau – Klemme N;
• Gelb-Grün – T oder LT.

Wir empfehlen, sich genauer mit der Farbkennzeichnung von Leitungen in der Elektrik vertraut zu machen.

Was raten erfahrene Elektriker zu vermeiden?

Erstens: Schließen Sie den Ventilator im Badezimmer nicht direkt an die Glühlampe an. Sonst berauben Sie sich des Komforts – der Ventilator läuft dann immer nur bei eingeschaltetem Licht, auch wenn Sie baden.

Zweitens: Es wird dennoch davon abgeraten, den Schalter im Raum selbst zu installieren. Falls das Projekt eine Genehmigung durch die zuständige Behörde erfordert, werden Sie diese nicht erhalten.

Drittens: Von der Verwendung komplexer Elektrogeräte und verschiedener Sensoren wird abgeraten. Sie fallen aufgrund der hohen Luftfeuchtigkeit oft aus, nehmen Platz an den Wänden ein und sehen nicht sehr ansprechend aus. Je einfacher die Geräte und der Anschluss sind, desto weniger Probleme treten auf.

Fazit und nützliche Videos zum Thema

Ausführlich über die Montage einer Dunstabzugshaube in einfacher Sprache:

Nuancen der Montage auf Fliesen:

Anleitung zur Verwendung von Wago-Klemmen:

Empfehlungen zur Auswahl eines Ventilators, Test:

Wenn Sie planen, das Badezimmer selbst zu renovieren, einschließlich der Erneuerung der Beleuchtung, wird die Installation eines Ventilators für Sie eine einfache und schnelle Aufgabe sein. Wichtig ist, sich zu Beginn für die Betriebsart der Abluft zu entscheiden, ein zuverlässiges Modell auszuwählen und den Anschluss an einen Ein- oder Zweifachschalter korrekt durchzuführen.

Denken Sie daran: Unabhängig davon, welches Schema Sie bevorzugen, sollte die Montage gemäß den allgemein anerkannten Anforderungen und Sicherheitsregeln erfolgen.
