Lüftung im Badezimmer und WC: Funktionsprinzip, typische Schemata und Besonderheiten der Montage

Badezimmer und WC sind Räume, bei deren Einrichtung man in erster Linie an die Organisation eines intensiven Luftaustauschs denken muss. Dies liegt an den Besonderheiten der Nutzung von Sanitärräumen. Verunreinigte und überfeuchtete Luft muss ungehindert abgeführt werden, und stattdessen muss eine frische Portion zugeführt werden.

Wir erklären, wie die Lüftung im Badezimmer und WC gemäß den Bauvorschriften und -regeln gestaltet sein sollte. In dem von uns vorgestellten Artikel werden die in der Praxis bewährten Varianten der Lüftungsorganisation im Detail erläutert. Heimwerker finden bei uns detaillierte Montageanleitungen.

Wozu braucht man eine Lüftung?

Die Meinung, dass das Fehlen eines Lüftungsschachts im Badezimmer und WC nur zu beschlagenen Spiegeln führt, ist grundlegend falsch. Das Hauptproblem ist das Auftreten von Schimmel (am häufigsten sichtbar in den Fugen zwischen den Fliesen) und Rost auf der Oberfläche von Geräten und Möbeln.

Nicht selten greift Korrosion aufgrund einer falsch ausgelegten Lüftungsanlage die Arbeitsteile der Waschmaschine an, was dann die Ursache für ihren Ausfall ist. Damit endet die Liste der Probleme, die durch fehlenden intensiven Luftaustausch entstehen, nicht. Letztendlich wirkt sich eine schlechte Lüftung nachteilig auf die Gesundheit der Bewohner aus.

Sanitäre Anforderungen und Normen

Es gibt spezielle Normen, die bei der Organisation des erzwungenen Luftaustauschs in Räumen mit erhöhter Luftfeuchtigkeit eingehalten werden müssen. Mindestens muss eine Frischluftzufuhr von 6-7 m³/h pro Kubikmeter Badezimmer und etwa 8-10 m³/h für das WC oder das kombinierte Badezimmer gewährleistet werden.

Experten empfehlen, eine Lüftung zu organisieren, deren Leistung 20 % über dem erforderlichen Volumen in m³/h liegt

Unterschied zwischen natürlicher und erzwungener Lüftung

Es gibt natürliche und mechanische Lüftung. Im ersten Fall erfolgt der Luftaustausch durch die Zirkulation der Luftmassen über Tür- und Fensteröffnungen. Vor etwa einem Jahrhundert galt die natürliche Lüftung als die effektivste Methode.

Heute ist sie jedoch nicht in der Lage, ein ausreichendes Maß an Luftaustausch zu gewährleisten, daher wird sie nur für die Zuluft verwendet. Um einen Raum vollständig zu lüften, wählt man die mechanische Variante. Schließlich möchte niemand im Winter das Fenster lange öffnen und die Wärme entweichen lassen.

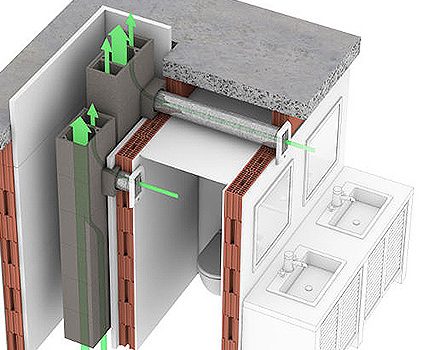

Die Einrichtung einer mechanischen Lüftung beinhaltet die Installation eines Abluftventilators. Dadurch kann wertvolle Wärme erhalten, überschüssige Feuchtigkeit abgeführt und der Raum in wenigen Minuten mit frischer und sauberer Luft gefüllt werden.

Der Hauptgrund, warum man eine mechanische Lüftung installieren sollte, sind die exakt angepassten Türöffnungen und die Dichtheit moderner Doppelverglasungen. Dieser Perfektionismus macht, während er die Wärme bewahrt, jeden natürlichen Luftaustausch unmöglich.

Berechnung der optimalen Leistung

Bevor Sie in den Laden gehen und Geräte für die Installation einer mechanischen Lüftung in Toilette und Badezimmer kaufen, müssen einige Berechnungen durchgeführt werden. Um die optimale Leistung des Geräts auszuwählen, müssen Sie das genaue Volumen und die Art des Raumes kennen.

Jeder Raum hat seine eigene Luftwechselrate. Diese Kennzahl gibt an, wie oft die Luft in einem Raum pro Zeiteinheit (in der Regel eine Stunde) vollständig erneuert werden muss. Da Bad und Toilette als die feuchtesten Orte in jeder Wohnung oder jedem Haus gelten, wird der maximale Luftwechselratenwert von 10 empfohlen.

Um die optimale Leistung der Abluftanlage zu berechnen, müssen Sie das Raumvolumen ermitteln. Dazu multiplizieren Sie die Raumfläche mit der Deckenhöhe.

Anschließend wird der erhaltene Wert mit dem Luftwechselratenindikator multipliziert. Das Ergebnis der Berechnung ist die Mindestleistung des Abluftsystems für Bad und Toilette (m³/h).

Wenn der Ventilator nicht an einem für die intensive Luftzirkulation optimalen Ort platziert werden kann, muss seine Leistung um das 2- bis 3-fache erhöht werden.

Außerdem sollten sofort Öffnungen für die Zuluft vorgesehen werden. Dazu kann man einen Spalt von bis zu 2 cm zwischen Boden und Tür lassen, spezielle Gitter im unteren Teil der Türen zu Bad und Toilette anbringen oder selbst Löcher bohren. Die letzte Option sieht jedoch nicht sehr attraktiv aus.

Klassifizierung von Abluftventilatoren

Bei der Planung der Lüftungsanlage sollte besonderes Augenmerk auf das Funktionsprinzip und die einzelnen Komponenten gelegt werden. Denn davon hängen die Leistung, der Geräuschpegel der Geräte, die Montagekosten und die Langlebigkeit ab.

Für die erzwungene Absaugung der verbrauchten Luft aus dem Raum werden drei Arten von Lüftern verwendet:

• Diametrallüfter;
• Axiallüfter;
• Radiallüfter.

Die erste Geräteart ist für den Einsatz in Heizkanonen und Klimaanlagen vorgesehen. Daher ist sie für die Belüftung von Badezimmer und Toilette nicht geeignet. Es bleibt die Wahl zwischen den beiden anderen Typen.

Der Hauptunterschied zwischen Axial- und Radialmodellen liegt in ihren geringen Kosten und ihrer hohen Leistung. Allerdings wird das Gerät dabei ziemlich laut sein. Ein Axiallüfter besteht aus einem Laufrad, an dem die Schaufeln befestigt sind. Das System wird von einem Elektromotor angetrieben.

Was die Radialgeräte betrifft, so beruht ihre Funktion auf der Wirkung der Zentrifugalkraft. Durch die Drehung des Laufrads zusammen mit den Schaufeln werden die Luftmassen bewegt.

Dabei können Sie die Neigung der Rotorblätter verändern, wodurch der Energieverbrauch des Geräts und die Geräuschentwicklung verringert werden. Mit den beliebten Modellen leiser Ventilatoren, die für den Einbau in Badezimmern vorgesehen sind, macht Sie unser empfohlener Artikel vertraut.

Damit die Luft aus dem Lüftungsschacht nicht wieder in den Raum gelangt, wird empfohlen, Geräte mit einer Rückschlagklappe zu kaufen. Solche Geräte sind in modernen Wohnungen unverzichtbar.

Wichtige Auswahlkriterien für Geräte

Die Hersteller bieten eine schier riesige Auswahl an Ventilatoren für Abluftsysteme. Daher ist es nicht verwunderlich, dass Sie als unvorbereiteter Käufer in Verwirrung geraten und nicht einmal wissen, was Sie am besten bestellen sollten.

Beim Kauf eines Abluftgeräts für Badezimmer und Toilette sollte man auf folgende Punkte achten:

1. Durchmesser des Luftkanals. Abhängig von dieser Eigenschaft wird der Lüfterstutzen ausgewählt. In der Regel beträgt der Durchmesser bei Standardmodellen 150, 125 oder 100 mm.
2. Vorhandensein/Fehlen von Luftkanälen sowie deren Lage im Raum. Diese Kriterien beeinflussen, wo der Lüfter installiert wird.
3. Leistung. Diese Eigenschaft ist bei der Auswahl wichtig, damit das Abluftgerät in Zukunft die ihm übertragenen Funktionen erfüllen kann.
4. Vorhandensein von Feuchtigkeitsschutz. Dieser Wert wird mit den lateinischen Buchstaben IP gekennzeichnet. Der minimal erforderliche Wert für einen Sanitärraum ist IP30, aber es ist besser, etwas mehr auszugeben und ein Gerät mit IP44 zu bestellen. Im letzteren Fall wird es in einem speziellen, dichten Gehäuse untergebracht, das vor Feuchtigkeit und Spritzwasser geschützt ist.
5. Geräuschpegel. Diese wichtige Eigenschaft wird von den wenigsten ausreichend beachtet, aber das ist ein Fehler. Denn ein leises Entlüftungssystem macht den Aufenthalt im Bad und WC angenehmer.

Unter Berücksichtigung dieser Feinheiten kann man ein Modell wählen, das günstig ist und alle Wünsche erfüllt.

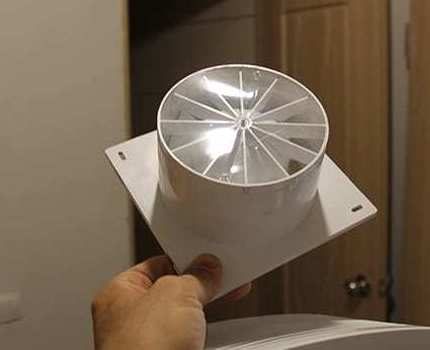

Normalerweise umfasst der Lieferumfang des Lüfters das Gerät selbst und vier Dübel, die für die Montage benötigt werden. Für die Verpackung des Geräts wird in den meisten Fällen ein Karton verwendet.

Zusätzliche Funktionen der Geräte

Eine ausgezeichnete Lösung ist es, einen Lüfter mit Zusatzfunktionen zu bestellen. Die meisten Käufer bevorzugen Modelle mit integriertem Timer.

In diesem Fall kann der Benutzer die Werkseinstellungen beibehalten oder die Funktion des Geräts selbst programmieren, indem er die Betriebszeit, die Einschaltverzögerung usw. ändert. Dadurch lässt sich der Belüftungsprozess von WC und Bad automatisieren.

Geräte mit integriertem Timer sind recht teuer. Daher sollte man ihre Auswahl mit aller Verantwortung angehen. Am besten bewährt haben sich die Produkte der Firma Maico. Dieser Hersteller bietet eine ganze Reihe von Modellen an, die nicht nur mit einem Timer, sondern auch mit anderen Zusatzfunktionen ausgestattet sind.

Lüfter, die eine Umschaltung der Grundlast ermöglichen, helfen Strom zu sparen. Das Gerät kann also in zwei Modi arbeiten: mit halber Leistung und mit voller Leistung, wenn die Luft im Raum in kürzester Zeit erneuert werden muss. Dank dieser Funktion wird die Lautstärke des Lüftungssystems deutlich reduziert und Strom gespart.

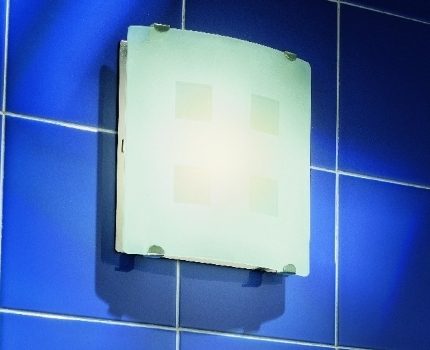

Eine gute Lösung ist der Kauf eines Geräts mit Uhr oder Beleuchtung. Solche Zusatzfunktionen machen das Duschen oder Baden bequemer und angenehmer.

Jeder Fachmann würde einem Gerät mit integriertem Feuchtigkeitssensor den Vorzug geben. Seine Besonderheit ist, dass es nur auf ein Signal des eingebauten Hygrometers hin einschaltet. Dank dieser Funktion wird Strom gespart und es entfällt die Notwendigkeit, einen separaten Stromanschluss für den Lüfter zu verlegen oder das Gerät an den Lichtschalter anzuschließen.

Bestandteile und Materialien des Systems

Heutzutage wird die Lüftung aus Luftkanälen mit rundem oder rechteckigem Querschnitt zusammengebaut. In der Regel bestehen sie aus Metall oder Kunststoff. Diese Elemente werden hinter einer abgehängten Decke montiert.

Wenn es sich um Badezimmer und WC in einer kleinen Wohnung handelt, besteht der Lüftungskanal in dieser Wohnung aus einer Öffnung in der Wand, in die ein Lüfter eingesetzt wird. In diesem Fall ist es sinnlos und unnötig, ein komplexes, verzweigtes System zu entwerfen.

Was Privathäuser betrifft, so wird die Belüftung für sie aus folgenden Elementen errichtet:

• Luftkanäle. Es ist viel bequemer, rechteckige Luftkanäle zu installieren. Sie passen kompakt unter die Decke und nehmen keinen zusätzlichen Platz weg. Dies sind Rohre mit einer Länge von 2, 1 und 0,5 m.
• Ventilator. Es wird ein Aufsatz- oder Einbaugerät verwendet. Die letztere Variante eignet sich besser für verzweigte und komplexe Systeme. Aufsatzmodelle werden für die Belüftung eines einzelnen Raumes empfohlen.
• Winkelbögen. Bei rechteckigen Rohren können die Winkelbögen vertikal und horizontal sein.
• Verbindungsmuffen. Diese Elemente dienen zur Verbindung von geraden Abschnitten des Lüftungssystems.

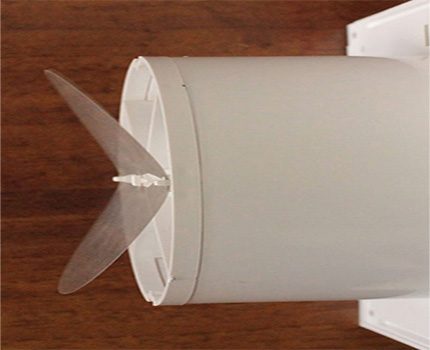

• Rückschlagklappen. Sie verhindern das Eindringen von Luft und Insekten aus dem Schacht.

Bei der Montage benötigen Sie auch Befestigungselemente. Es ist viel praktischer, bereits fertige Elemente zu verwenden. Sie vereinfachen den Montageprozess erheblich und beschleunigen die Arbeit.

Wenn Sie sparen müssen, können Sie die Befestigungselemente auch selbst herstellen.

Im Falle eines Planungsfehlers oder einer unzureichend effizienten Arbeit des Lüftungssystems im Bad und WC eines Einfamilienhauses können Sie das Problem durch den Einbau einer Abluftventilationsklappe in die Wand beheben. Die Besonderheiten der Auswahl des genannten Geräts und die Montageregeln sind in einem Artikel aufgeführt, mit dessen Inhalt wir Ihnen empfehlen, sich vertraut zu machen.

Montage der Lüftung im Badezimmer und WC

Vor Beginn der Montagearbeiten müssen Sie vorbereitende Maßnahmen durchführen. Zunächst müssen Sie den Durchmesser des Abluftgeräts mit der Größe des Schachts vergleichen.

Wenn die Lüftungsöffnung zu groß ist, setzen Sie ein Kunststoffrohr oder einen Wellschlauch ein. Die Hohlräume sollten Sie mit Bauschaum abdichten. Wenn der Eingang zum Lüftungsschacht kleiner ist, können Sie ihn mit einem Bohrhammer erweitern.

Bestimmung des Installationsorts

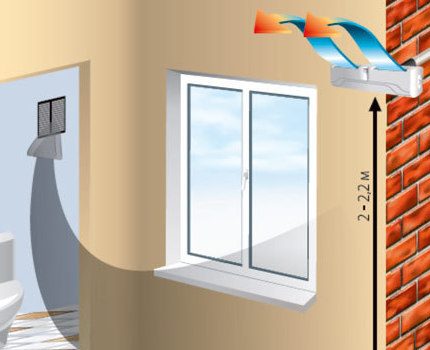

Damit die Zwangslüftung maximal effektiv ist, reicht es nicht, nur leistungsstarke Geräte zu kaufen. Ebenso wichtig ist es, den richtigen Montageort zu wählen.

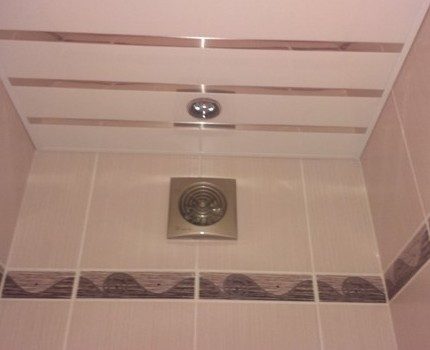

Da die Entlüftung im Bad zum Abführen von heißer, feuchter Luft vorgesehen ist, ist die optimale Lösung, sie in der oberen Wandfläche gegenüber der Tür zu montieren.

Ebenso wichtig ist die Organisation des Lufteintritts in den Raum – Sie müssen ein spezielles Gitter im unteren Teil der Tür einbauen oder einen normalen Spalt unter der Tür lassen (eine sparsamere Methode). Diese Optionen ermöglichen es der frischen Luft, aus dem Wohnraum in das Badezimmer zu gelangen.

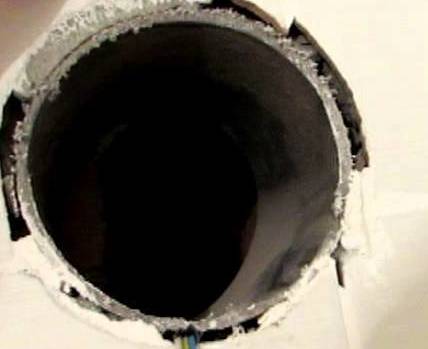

Diagnose des Zustands des Lüftungskanals

Wenn Sie eine Umgestaltung des Bads oder WCs planen, sollten Sie vor Beginn jeglicher Arbeiten eine Diagnose der Lüftungskanäle mit den für die Hausbesitzer zugänglichen Methoden durchführen.

Zunächst wird der Zug überprüft, indem ein Blatt Papier, ein brennendes Streichholz oder ein Feuerzeug an den Schacht gehalten wird. Wenn das Papier am Lüftungsgitter haften bleibt und die Flamme sich zum Kanal neigt, ist das ein gutes Zeichen.

Um den Zug zu verbessern, empfiehlt es sich zu prüfen, ob der Lüftungskanal durch nach unsachgemäßen Reparaturarbeiten oder aus anderen Gründen zurückgebliebenen Müll blockiert ist. Nach der Reinigung sollte der Zug bei geöffneter und geschlossener Tür überprüft werden.

Auswahl des Anschlussschemas des Geräts

Betrachtet man eine Standardwohnung im Neubau, reicht die natürliche Belüftung in den allermeisten Fällen nicht aus, um die gesamte überschüssige Feuchtigkeit aus dem Bad abzuführen. Einzige Ausnahme ist ein Privathaus, dessen Toilette ein Fenster hat.

Aber bei der Einrichtung einer Zwangslüftung fragen Sie sich vielleicht: Wie lange sollte das Abluftgerät laufen? Oft schließen Wohnungseigentümer den Ventilator an den Lichtschalter an. Das bedeutet, dass das Gerät genau so lange laufen kann, wie Sie im Bad sind. Das könnte sich als unzureichend erweisen.

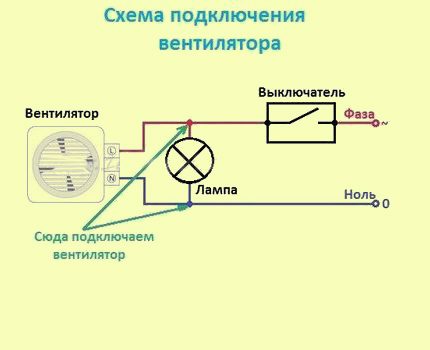

Die zweite Methode basiert auf dem Anschluss des Ventilators an einen separaten Schalter. In diesem Fall vergisst der Benutzer jedoch, das Gerät ein-/auszuschalten. Daher ist die Installation eines Ventilators mit Feuchtigkeitssensor eine geeignete Lösung. Solche Geräte arbeiten autonom und entfernen ohne menschliches Eingreifen überschüssige Feuchtigkeit aus dem Badezimmer.

Aufgrund der Bequemlichkeit und Energieeinsparung ist die Methode, den Ventilator an den Lichtschalter anzuschließen, am gefragtesten. Diese Methode zeichnet sich jedoch nicht durch hohe Effizienz aus.

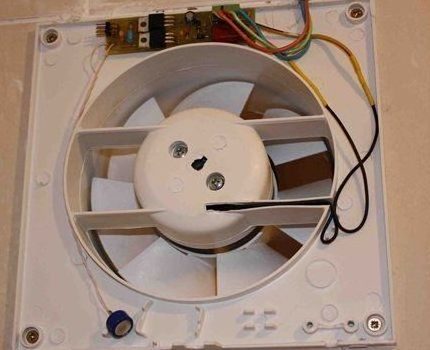

Feinheiten der Installation des Ventilators

Bevor Sie mit der Einrichtung des Lüftungssystems beginnen, müssen Sie unbedingt die mitgelieferten Anleitungen der Geräte lesen. In den allermeisten Fällen ist der gesamte Montageprozess in der Beilage ausführlich beschrieben. Dies vereinfacht und beschleunigt die Arbeit erheblich.

Der arbeitsintensivste Schritt ist die Installation und der Anschluss des Ventilators.

Falls keine Empfehlungen des Herstellers vorliegen oder eine Übersetzung in die Landessprache fehlt, sollten Sie die folgenden Schritte in der angegebenen Reihenfolge durchführen:

1. Entfernen Sie die Frontabdeckung.
2. Auf die Bereiche, an denen der Ventilator an der Wand anliegt, müssen Polymerkleber, Silikon oder Flüssignägel aufgetragen werden. Alle genannten Befestigungsmethoden sind bestens geeignet, da Abluftgeräte meist aus Kunststoff gefertigt sind und somit ein geringes Gewicht haben. Daher reichen Flüssignägel aus.
3. Setzen Sie den Ventilator so ein, dass sein Arbeitsteil (Elektromotor und Laufrad mit Schaufeln) vollständig in der Wand „versenkt“ ist.
4. Drücken Sie das Gehäuse des Geräts fest an, damit der Klebstoff aushärten kann.
5. Installieren Sie das Moskitonetz. Dieses Element schützt vor dem Eindringen von verschiedenen Insekten und Schmutz aus dem Lüftungskanal in den Raum.

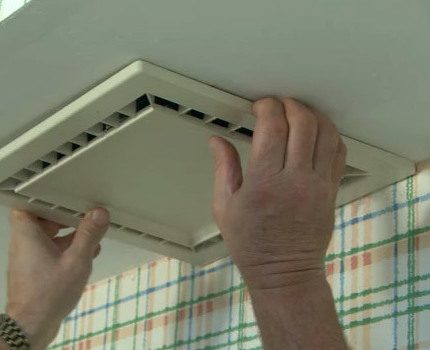

6. Befestigen Sie die Frontabdeckung mit den mitgelieferten Schrauben oder Dübeln.

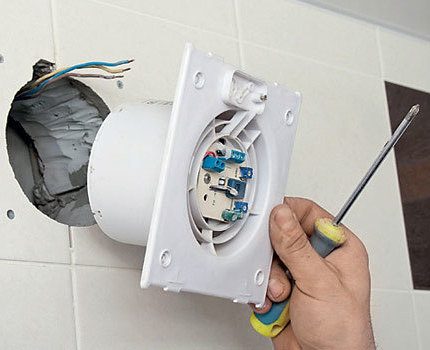

Der letzte Schritt besteht darin, das Kabel zu verlegen und das Lüftungssystem an das Stromnetz anzuschließen.

Der gesamte Montageprozess ist recht einfach, aber falls Probleme oder Schwierigkeiten auftreten, sollten Sie diese Arbeit besser Fachleuten überlassen.

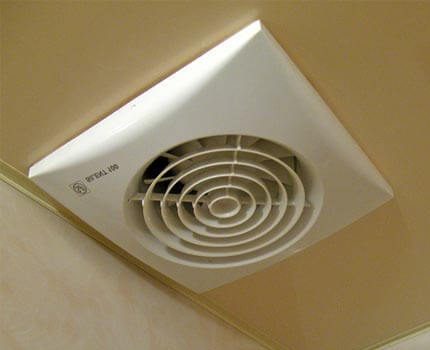

Die Zwangsbelüftung erhöht das Volumen der aus dem Raum abgeführten Luft erheblich. Da die Frontabdeckung jedoch einen großen Teil des Kanals abdeckt, wenn das Gerät ausgeschaltet ist, verringert sich die Strömungsgeschwindigkeit um ein Vielfaches. Dadurch sinkt die Leistung erheblich.

Das oben genannte Problem wird durch die Installation eines Lufteinlassgitters gelöst. Dies hilft, die normale Funktionsfähigkeit wiederherzustellen. Die zweite Methode besteht darin, einen kleinen Spalt (1-3 cm) zwischen der Frontabdeckung und der Wand zu lassen. Durch den entstehenden Spalt wird Luft angesaugt und die Lüftung arbeitet normal.

Beim Anschluss des Lüftungssystems an das Stromnetz müssen die Sicherheitsvorschriften beachtet werden. Zunächst muss sichergestellt werden, dass die Leitungen spannungsfrei sind. Außerdem sollten Sie für die Verbindung nicht Verdrillungen, sondern Klemmenblöcke verwenden.

Häufige Fehler bei der Montage

Wenn ein unerfahrener Handwerker die Lüftungsanlage installiert, kommt es nicht selten vor, dass die Leistung nach der Fertigstellung nicht den Wünschen der Bewohner entspricht oder die Anlage nicht effizient ist.

Der Grund hierfür sind Fehler bei der Montage. Um grundlegende Probleme zu vermeiden, müssen Sie einige Nuancen kennen.

Am häufigsten treten folgende Fehler bei der Einrichtung der Lüftungsanlage auf:

• Der Kanal ist nicht korrekt ausgelegt, was die Luftbewegung erheblich erschwert;
• Die Ventilatoren sind im Betrieb sehr laut;
• Die Dichtheit der Schachtverbindung ist beeinträchtigt;
• Das Lüftungssystem verläuft durch einen Wohnraum und sein Lärm beeinträchtigt das normale Familienleben.

Wenn die Planung falsch ausgeführt wurde, treten die oben genannten Probleme zwangsläufig auf. Oft ist es dann erforderlich, das gesamte Lüftungssystem neu zu machen, um sie zu beheben.

In manchen Fällen ist ein starkes Brummen des Ventilators ein klares Anzeichen für eine falsche Installation und einen Fehler, der als ‚Flucht‘ bezeichnet wird. Dieses Problem wird gelöst, indem das Gerät demontiert und unter genauer Einhaltung der Technik wieder montiert wird.

Man kann einen einfacheren Weg gehen. Zur Geräuschminderung empfiehlt sich beispielsweise der Einsatz von Schalldämpfern. Um die Leistung der Lüftung zu steigern, muss ein neues, leistungsstärkeres Abluftgerät installiert und die Qualität der Zuluft in Bad und Toilette überprüft werden.

Empfehlungen erfahrener Spezialisten

Personen, die zum ersten Mal mit der Einrichtung einer Lüftung in Bad und Toilette konfrontiert sind, werden von den Ratschlägen erfahrener Handwerker profitieren. Vor allem empfehlen sie, für eine normale Zufuhr von Frischluft in den Raum zu sorgen. Denn sonst ist der Betrieb des Abluftventilators sinnlos.

Es ist keinesfalls erforderlich, teure und sperrige Systeme zu kaufen. Die Ausgabe horrender Summen ist nicht immer die optimale Lösung. Es reicht aus, die Geräte richtig und sachkundig auszuwählen; selbst günstige Modelle werden die Belüftung des Raumes dann hervorragend bewältigen.

Bei der Auswahl eines Ventilators darf auf keinen Fall an der Qualität gespart werden. Denn davon hängt die Gesundheit jedes Familienmitglieds sowie die Lebensdauer des Geräts ab. Es ist besser, einmal zu investieren, aber ein Gerät zu bestellen, das jahrzehntelang treue Dienste leisten wird.

Wenn Sie in Ihrem Haus eine Klimaanlage, einen Ionisator, einen Luftreiniger, einen Haushaltsluftbefeuchter und ähnliche Geräte haben, ist es dennoch notwendig, sich mit der Installation einer Lüftung zu befassen. Denn keines der oben genannten Geräte sorgt für die Zufuhr von Frischluft in die Wohnräume.

Betriebsregeln für die Abluftanlage

Damit die Geräte möglichst lange halten, müssen regelmäßig Wartungsarbeiten durchgeführt werden. Denn auf den Ventilatorflügeln sammeln sich mit der Zeit Staub und Schmutz an. Das verhindert, dass das Gerät mit voller Leistung arbeitet und einen ausreichenden Luftaustausch gewährleistet. Wenn die Reinigung nicht rechtzeitig erfolgt, kann das Gerät sogar ausfallen.

Die Wartungsarbeiten umfassen die regelmäßige Überprüfung des Lüftungssystems auf Verstopfungen und die Reinigung der Ventilatorflügel. Dieser Ansatz ermöglicht es, auch in einem modernen, hoch abgedichteten Haus stets frische und saubere Luft zu atmen.

Fazit und nützliche Videos zum Thema

Video #1: Geheimnisse der Montage einer Ablufthaube in Bad und Toilette:

Video #2: Schaffung einer getrennten Lüftung in Bad und Toilette:

Die Installation einer Zwangsbelüftung ermöglicht es, das für moderne Häuser und Wohnungen aktuelle Problem der Raumlüftung zu lösen. In Badezimmern und Toiletten werden selten Fenster eingebaut, daher ist die einzig richtige und vernünftige Lösung, einen intensiven Luftaustausch künstlich durch den Einbau eines Ventilators in das System zu gewährleisten.

Möchten Sie Ihre persönlichen Erfahrungen mit der Einrichtung der Belüftung in einem angrenzenden Badezimmer oder einem separaten Badezimmer teilen? Verfügen Sie über interessante Informationen, die für die Besucher der Website nützlich sein könnten? Dann schreiben Sie bitte Kommentare, stellen Sie Fragen und veröffentlichen Sie Fotos zum Thema im unten stehenden Block.
