Arten von Ziegelöfen für das Haus: Gerätetypen nach Verwendungszweck und konstruktiven Merkmalen

Ein Holzofen in der Datscha oder im Landhaus kann eine mehr als nützliche Anschaffung sein. Er ist völlig unabhängig von externen Netzen. Dort, wo häufig der Strom ausfällt und die zentrale Gasversorgung noch nicht realisiert ist, wird mit Holz gekocht und das Haus damit beheizt.

Wenn Sie sich entschlossen haben, Ihr Zuhause mit einem so nützlichen Gerät auszustatten, kann es nicht schaden, die Arten von Ziegelöfen für das Haus zu studieren, um die bequemste, effizienteste und praktischste Variante auszuwählen.

Wir empfehlen Ihnen, sich mit dem traditionellen Aufbau des Ofens, den konstruktiven und betrieblichen Besonderheiten verschiedener Heiz-Koch-Geräte sowie den Methoden und Besonderheiten der Einrichtung des Rauchumlaufsystems vertraut zu machen.

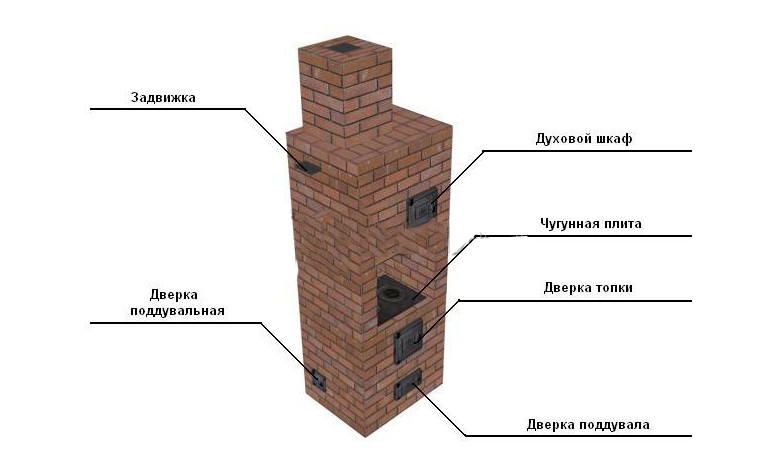

Konstruktive Bestandteile von Öfen

Jeder Ziegelofen besteht aus grundlegenden Elementen:

• dem Fundament – der Basis, auf der das mehrere Tonnen schwere Ziegelaggregat ruht;
• dem Ofenkörper – dem Teil des Ofens, der die Koch- und Brennkammern, das System der Rauchkanäle – Rauchumläufe, den Aschekasten mit Rost umfasst;
• dem Schornstein – dem Rauchabzugsrohr, das sich über dem Ofenkörper erhebt.

Das Fundament für ein so sperriges und schweres Bauwerk wird getrennt vom Fundament des Hauses errichtet.

Wenn sich unter dem Gebäude ein Streifen- oder Säulenfundament befindet, müssen Sie darauf achten, dass es keinerlei Berührung mit dem Fundament des Ofens gibt. Dies verhindert Verformungen durch ungleichmäßig verteilte Lasten, da diese unter dem Ziegelaggregat deutlich höher sein wird.

Die Konstruktion jedes Heiz-Koch-Ofens besteht aus wesentlichen Elementen, die ausreichenden Zug gewährleisten: dem Unterluftgebläse, dem Rost, der Brennkammer und den Rauchumlaufkanälen.

Ein monolithisches Fundament kommt in Privathäusern, besonders in kleinen, selten vor. Ist ein solches vorhanden, kann der Ofen direkt darauf installiert werden. Am besten beziehen Sie den Bau eines solchen Objekts von vornherein in das Gesamtprojekt ein. Wenn das Haus bereits fertig ist, sollten Sie das Hinzukommen einer solchen Zusatzlast mit einem erfahrenen Ingenieur abstimmen.

Der Sockel des Ofens trennt die Brennkammer oder Gaskammer vom Fundament. Es handelt sich um mehrere Reihen massiven Mauerwerks, die sich erwärmen und einen Teil der Wärme an den Raum abgeben sowie den Sockel vor Überhitzung schützen.

Über dem Fundament wird der sogenannte Feuerraum errichtet. Unten, unter der Brennkammer, befindet sich eine kleine Kammer – der Aschenfall. Darüber liegt der eigentliche Brennraum, in dem der Brennstoff verbrennt. Aschenfall und Brennraum werden durch einen Rost aus robustem Gusseisen getrennt.

Die Holzscheite werden direkt auf diesen Rost gelegt. Durch den Aschenfall und den Rost gelangt die für die Verbrennung notwendige Luft zum Brennstoff. Gleichzeitig entsteht der nötige Zug, um die Rauchgase über das Abzugsystem abzuleiten. Dessen Konstruktion hängt von der Art des gewählten Ziegelofens für das Haus ab.

Das Gerät kann auch mit Elementen wie einer Kochplatte und einem Backofen ergänzt werden. Es gibt Varianten von Öfen mit Trockenkammern und sogar mit warmen Liegeflächen. Das Verständnis der Konstruktions- und Funktionsprinzipien eines solchen Bauwerks hilft dabei, die richtige Ofenart auszuwählen sowie Fragen im Zusammenhang mit ihrem Bau zu klären.

Verschiedene funktionale Zwecke

Zunächst sollten Sie sich über die Funktionen klar werden, die das Gerät erfüllen soll.

Es kann sich um einen Ofen handeln:

• nur zum Kochen;
• ausschließlich zum Heizen des Hauses;
• für beide dieser Funktionen, also eine kombinierte Variante.

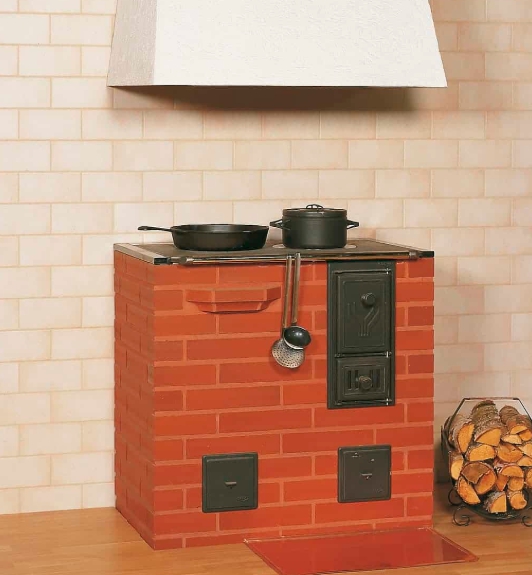

Kochofen: Man stellt ihn meist in kleinen, separaten Küchen auf. Die Wärme der verbrennenden Holzscheite reicht nicht nur zum Kochen, sondern auch zum Beheizen eines solchen Raumes mehr als aus.

Ein kleiner Kochofen eignet sich für eine unbeheizte Küche; er liefert genug Energie zum Kochen und erwärmt den umgebenden Raum.

Daher stellt man das Gerät in der Nähe von zwei Außenwänden auf, damit überschüssige Wärmeenergie nach draußen abgeleitet werden kann. Der Schornstein wird in diesem Fall streng vertikal und klein dimensioniert ausgeführt.

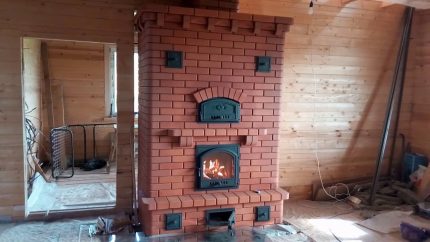

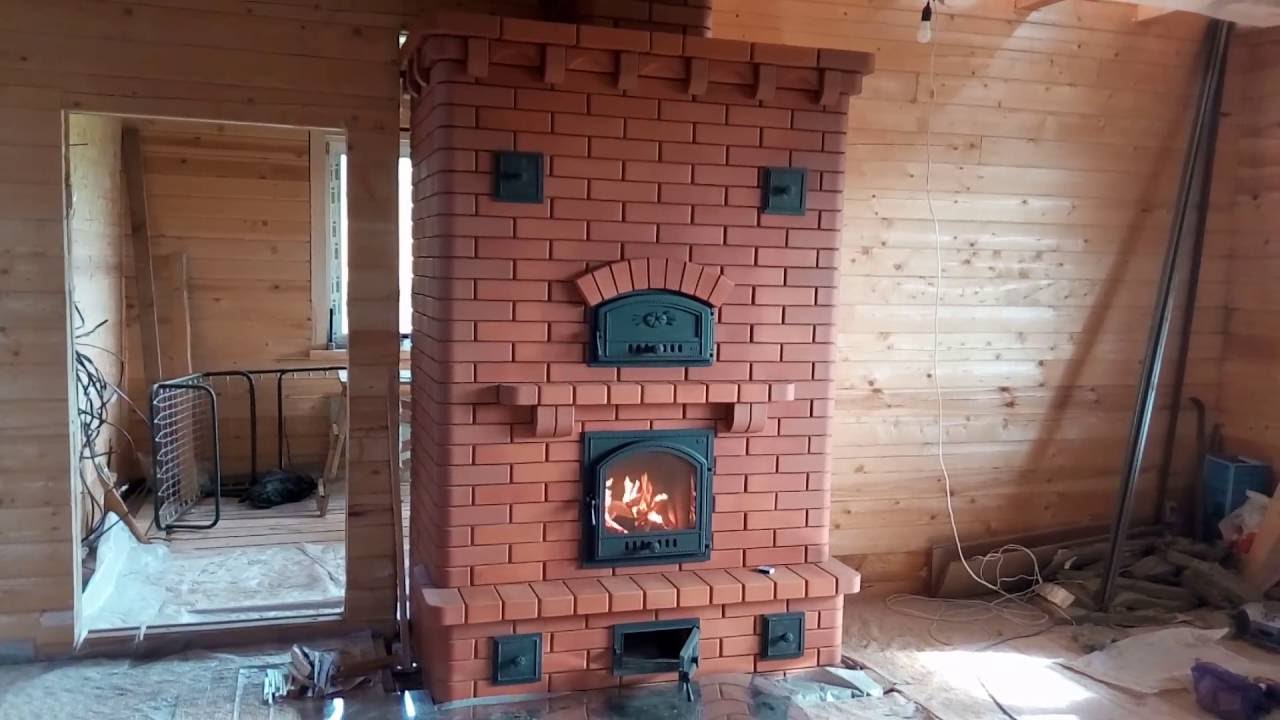

Heizofen. Die Konstruktion ist auf maximale Speicherung der Wärmeenergie im Haus ausgelegt. Ein solches Gerät hat weder eine Kochplatte noch einen Backofen, aber die Ofenmasse ist mit einem verzweigten System von Rauchgaszügen ausgestattet.

Heizziegelöfen sind unbedingt mit einem massiven Schornstein ausgestattet, um so viel Wärmeenergie wie möglich im Haus zu halten.

Ein voluminöser Schornstein ist notwendig, damit die Verbrennungsprodukte das Haus nicht zu schnell verlassen und die Zeit haben, das Mauerwerk zu erwärmen, das dann die Wärme an die Raumluft abgibt. Einen solchen Ofen stellt man so nah wie möglich an der Mitte des Hauses auf, damit die einzelnen Räume gleichmäßig beheizt werden.

Detaillierte Informationen über den Aufbau einer Ofenheizung in einem Privathaus finden Sie in diesem Artikel.

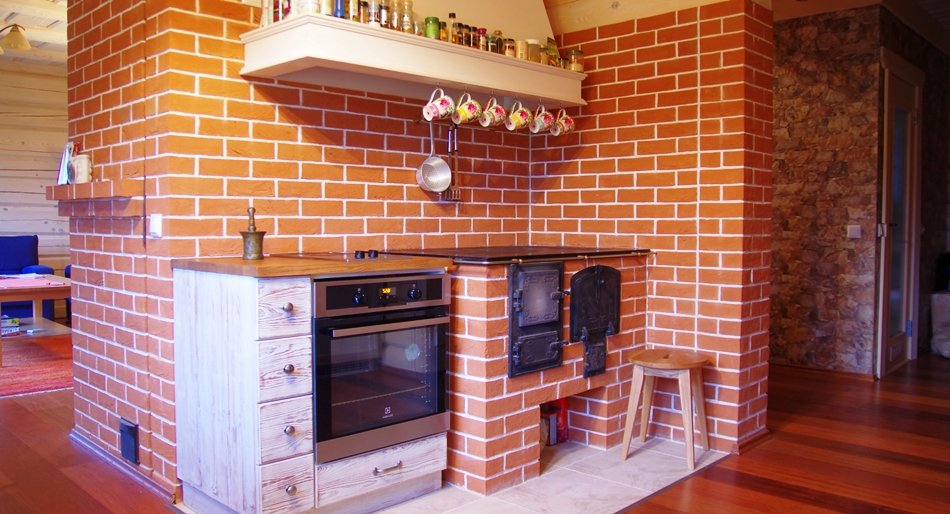

Ein gemauerter Kochherd mit einem Metallbackofen kann eine ausgezeichnete Alternative zur üblichen Gasausstattung sein, wenn kein Gas oder Strom verfügbar ist.

Kombinierter Ofen. Für seinen Aufbau werden sowohl eine Kochfläche als auch ein verzweigter Schornstein verwendet. Er wird in der Küche aufgestellt, jedoch nicht in der Nähe von Außenwänden, sondern neben Innenwänden. Der Schornstein wird nach Möglichkeit auch in Richtung der Wohnräume verlegt, um diese mit ausreichend Wärme zu versorgen.

Arten von Heiz-Koch-Öfen

Die Geschichte des Holzofens reicht Jahrhunderte, wenn nicht Jahrtausende zurück. In verschiedenen Ländern haben die besten Modelle eine wohlverdiente Verbreitung gefunden.

Solche Konstruktionen werden auch heute noch verwendet, sowohl in klassischer Form als auch mit einigen Ergänzungen.

Russischer Ofen: komplex und effizient

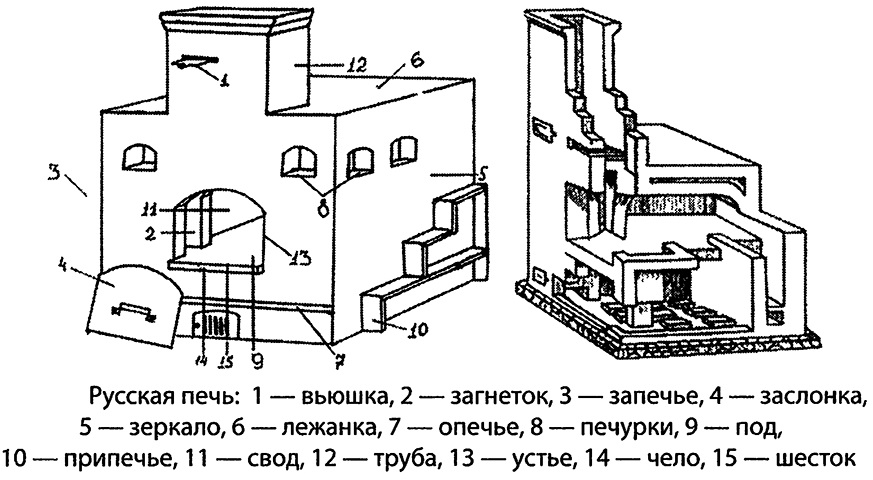

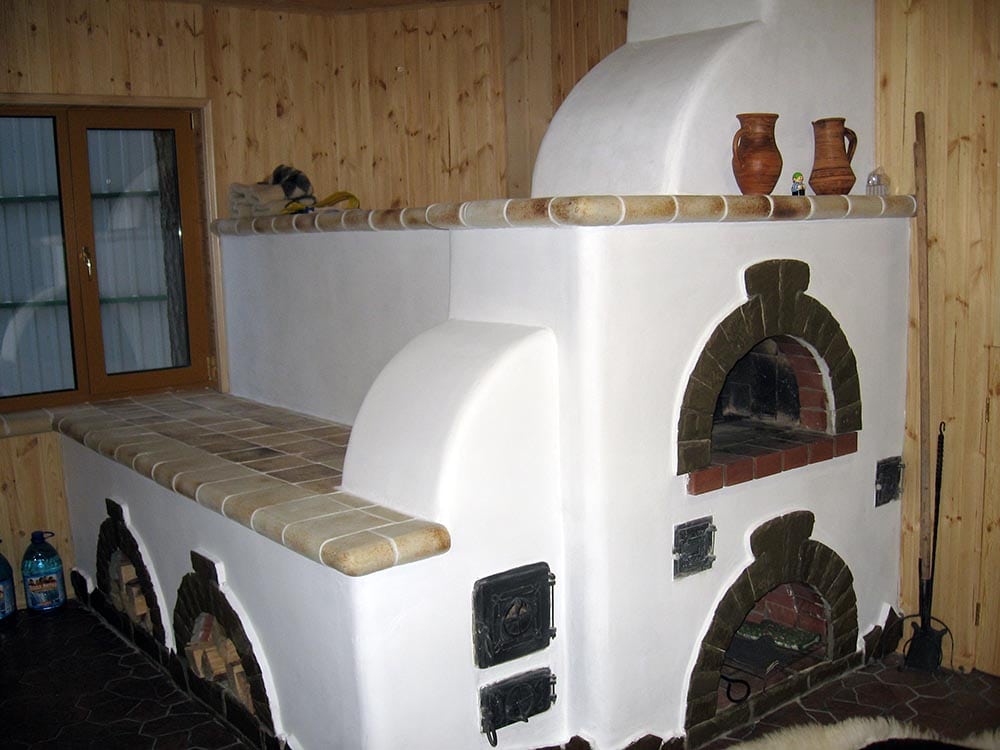

Der traditionelle russische Ofen – ein großes, vielseitiges Gerät. Obwohl es keine gusseiserne Kochfläche gibt, kann man darin Speisen zubereiten. Der massive Körper erwärmt den Raum hervorragend, und im oberen Teil befinden sich Polati – eine warme Liegefläche.

Der traditionelle russische Ofen ist aufwendig konstruiert, aber nach einer kurzen aktiven Feuerungsperiode glimmt er den ganzen Tag über, wärmt den Raum, die Liegefläche und bietet die Möglichkeit, Speisen zu kochen.

Der lange Feuerraum ist in zwei Zonen unterteilt: die Backkammer im vorderen Teil und die Brennkammer, in der das Holz verbrennt. Ein solcher Ofen arbeitet in zwei Modi. Zuerst wird er eine gewisse Zeit lang befeuert. In dieser Zeit speichert das Gerät Wärme. Danach glimmt der befeuerte Ofen etwa einen Tag lang und gibt langsam Wärmeenergie ab.

In dieser Zeit können in der Backkammer verschiedene Gerichte mit dem einzigartigen Geschmack zubereitet werden, den kein anderer Kochapparat ihnen verleihen kann. Die Eigenschaften des russischen Ofens sind auf die besondere Art der Luftströmungen im Inneren des Geräts zurückzuführen.

Die Konstruktion des russischen Ofens trägt zur maximalen Erhaltung der Wärmeenergie bei, dadurch dass Rauch- und Frischluftströme nebeneinander herziehen, Wärme austauschen, sich aber nicht vermischen (+)

Vor der Brennkammer befindet sich der sogenannte Sagnjetok, der Bereich darüber wird Peretrubje genannt, noch weiter oben befindet sich der sich verjüngende Abschluss – das Chailo.

Dank dieser Konstruktion bildet sich im Sagnjetok eine Rekuperationszone, in der der aus der Brennkammer austretende Rauch den entgegenkommenden Frischluftstrom erwärmt. Dabei vermischen sich die Ströme nicht, und der Sauerstoff gelangt in voller Menge in die Brennkammer.

Auch der Aufbau der Brennkammer ist ungewöhnlich. Der Boden des Brennraums ist uneben, er wird mit einer Steigung zur Kochkammer hin verlegt. Das obere Gewölbe ist ebenfalls nicht horizontal, es ist im hinteren Teil höher, senkt sich zur Mündung hin und endet in einer Schwelle.

Zwischen dem Sockel des Russischen Ofens und seiner Brennkammer befindet sich ein langer Hohlraum, der als Ofenfach bezeichnet wird. Dort ist es immer warm, und es wird häufig zur Lagerung von Brennholz genutzt. Unter diesen Bedingungen trocknet das Brennstoff gut, es entzündet sich schneller und gibt die Wärme besser ab.

Auf unserer Website gibt es einen Block mit Artikeln über den selbstständigen Bau verschiedener Modelle russischer Öfen. Wir empfehlen Ihnen, sich damit vertraut zu machen:

1. Russischer Ofen mit Herd: Technik des Mauerwerks eines russischen Ofens mit Diagrammen und detaillierten Schichtplänen
2. Mini-Russischer Ofen in Eigenregie: Besonderheiten und Schichtpläne für den Bau eines kompakten Ofens
3. Russische Öfen mit Liegefläche in Eigenregie: Anleitungen zum Bau mit Diagrammen und Schichtplänen

„Holländer“ – ein einfaches Heizgerät

Der holländische Ofen wurde ursprünglich zum Heizen entwickelt. Er unterscheidet sich vom traditionellen russischen Ofen durch eine einfachere und leicht modernisierbare Bauweise. Aufbau und Abmessungen können je nach Situation variiert werden, zum Beispiel je nach Größe des Hauses.

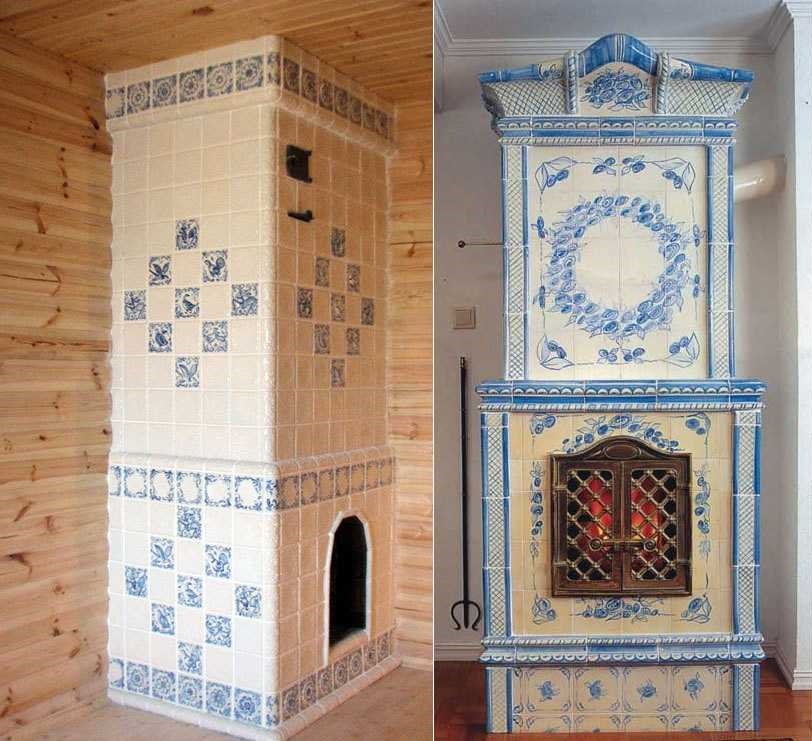

Eine interessante Besonderheit des holländischen Ofens – die Verzierung mit Kacheln. Genau aus den Niederlanden gelangte diese Variante nach Russland und wird heute häufig zur Innendekoration verwendet.

Unten befindet sich die Feuerkammer, oben – ein verzweigtes Netz von Rauchzügen, das mehrere vertikale Kanäle umfasst, die durch horizontale Brücken miteinander verbunden sind. Dadurch verlängert sich der Weg, den der Rauch zurücklegt, und die Wärme bleibt im Haus.

Die vertikalen Kanäle des Abgassystems des holländischen Ofens können so hoch gemacht werden, wie nötig. Sie werden über die gesamte Höhe des zweiten Stockwerks und manchmal bis zum dritten oder vierten Stockwerk hochgezogen, um das ganze Haus gut zu beheizen.

In modernen Versionen wird der Holländer-Ofen auch mit einer Kochfläche ergänzt, aber ursprünglich wurde der Herd für diesen Zweck separat aufgestellt.

Ungeübten Ofenbauern wird empfohlen, mit einem Ofen dieses Typs zu üben, da es ziemlich schwierig ist, ihn zu ruinieren.

Schwedischer Ofen: eine interessante kombinierte Variante

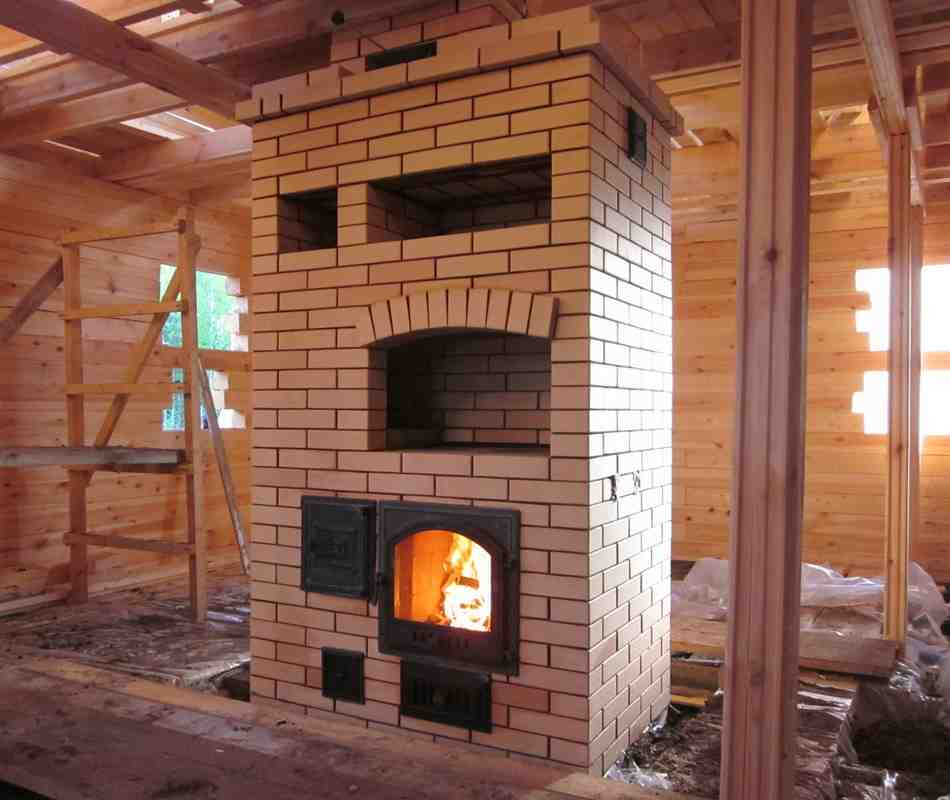

Eine weitere interessante Variante für den Anfänger – der Schwedenofen. Seine Konstruktion wurde von schwedischen Wissenschaftlern vor nicht allzu langer Zeit, Mitte des 18. Jahrhunderts, entwickelt. Als Grundlage diente der Holländer-Ofen, der stark verbessert wurde.

Der Schwedenofen – das Ergebnis sorgfältiger Berechnungen. Bei recht kompakten Abmessungen heizt er schnell auf, ermöglicht das Kochen von Speisen, das Heizen des Hauses usw.

Der untere Teil eines solchen Ofens ist breiter, unten befindet sich neben der Feuerkammer ein seitlich eingebauter Backofen. Dadurch entweicht die erste Hitze der Verbrennung nicht über den Rauchabzug, sondern erwärmt den Backofen. Wenn man ihn öffnet, erwärmt die Wärme den Boden und steigt nach oben.

Die eigentliche Feuerstelle ist eine Art vereinfachte Haube, hier findet sowohl die primäre Verbrennung des Brennstoffs als auch die chemische Nachverbrennung statt. Im oberen Teil der Konstruktion wird eine Nische angebracht, die traditionell zum Trocknen der tagsüber nass gewordenen Kleidung genutzt wurde.

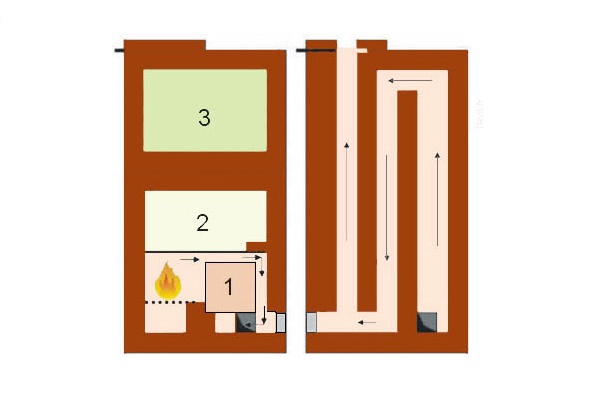

Ein charakteristisches Merkmal “des Schwedenofens” – drei auf verschiedenen Ebenen angeordnete Nischen. Erläuterungen zum Schema: 1 – Backofen, 2 – Kochfeld, 3 – Nische über dem Herd.

Der seitlich des Feuerraums installierte Backofen speichert schnell die Primärwärme. Der Schrank über dem Herd wurde zur Aufbewahrung der am Abend zubereiteten Speisen genutzt; am Morgen waren sie noch warm und konnten im Backofen schnell aufgewärmt werden.

Das vertikale System der Rauchgaszüge heizt das Haus gut auf, aber bei geöffneter Drosselklappe entweicht die Wärme schnell. Man muss nur daran denken, sie nach dem Heizen zu schließen.

Solch ein Ofen wird zweimal täglich beheizt. Der Wirkungsgrad des „Schwedenofens“ ist fast so hoch wie der des russischen Ofens, dabei ist er einfacher und günstiger zu bauen und benötigt weniger Platz. Die hohe Effizienz wird jedoch durch präzise Berechnung erreicht, daher müssen während des Mauerwerks die Maße und Proportionen strikt eingehalten werden.

Rauchumlauf-Varianten von Ziegelöfen

Der Wirkungsgrad eines Holzofens hängt maßgeblich von der Art seines Schornsteins ab. Eine richtig organisierte Bewegung der Rauchgase ermöglicht es, die Wärme zu speichern und die Verbrennungsprodukte effizient abzuführen, ohne die Gesundheit der Bewohner zu gefährden.

Eine solche Konstruktion kann sein:

• mit horizontalen Kanälen;
• mit vertikalen Kanälen;
• kombiniert.

Nach der Bewegungsrichtung der Rauchgase werden Öfen mit Rauchgasumlauf in Gleichstrom- und Gegenstromöfen unterteilt. Bei der zweiten Variante macht der Rauch mehrere Umdrehungen in einer der Rauchkammern, bevor er in den Schornstein gelangt. Dabei bewegt er sich in zwei verschiedenen Richtungen.

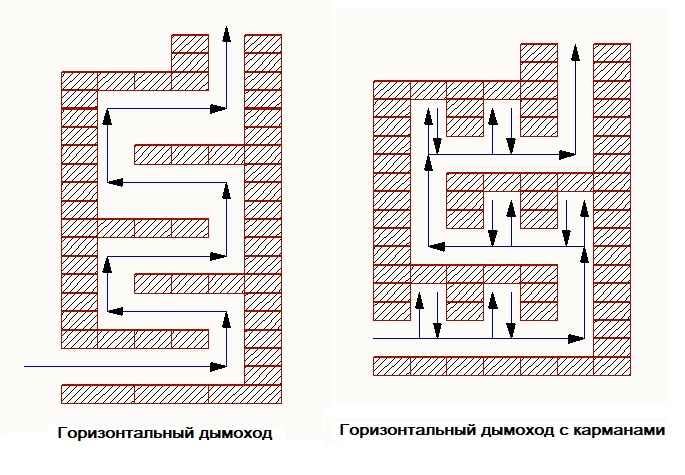

Das System mit horizontalen Kanälen wird selten verwendet. Es heizt den Ofen gleichmäßiger auf, aber für jede horizontale Ebene muss eine Reinigungstür eingebaut werden. Eine Modifikation dieses Schornsteins kann eine Variante mit Taschen sein. Diese Hohlräume halten den Rauch für einige Zeit zurück und erhöhen den Wirkungsgrad des Ofens.

Der horizontale Schornstein ist einfach auszuführen und weniger anfällig für Ausblasen als das vertikale Pendant. Die Ergänzung in Form von Taschen macht den Ofen effizienter.

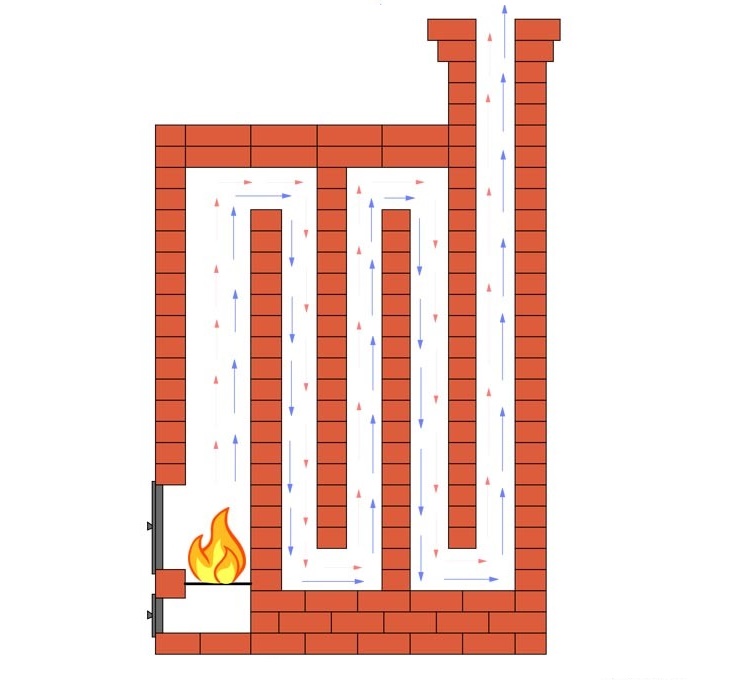

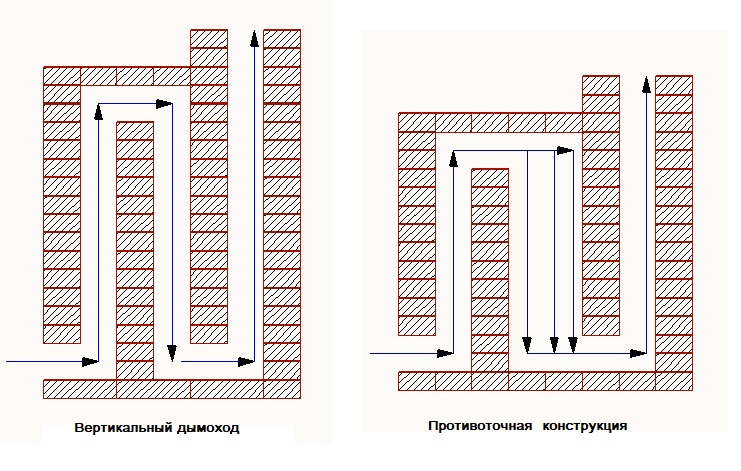

Vertikaler Kanal. Das Funktionsprinzip eines solchen Schornsteins wurde oben als charakteristisches Merkmal des „Holländerofens“ beschrieben. In diesem System sammelt sich weniger Ruß an, und es ist einfacher zu reinigen.

Aber hier steigt der Widerstand gegen die Rauchgasströmung, daher muss ein solcher Schornstein lang genug sein, um einen normalen Zug zu gewährleisten. Bei der vertikalen Variante wird der erste Kanal stärker erwärmt als die anderen.

Damit die vertikale Rauchgasumlaufkonstruktion gleichmäßiger erwärmt wird, sollte ihr zentraler Kanal verbreitert werden. Hier entsteht ein Gegenstrom, wodurch der Raum mehr Wärme erhält.

Ein solcher Temperaturunterschied kann Schäden am Mauerwerk verursachen. Um die Situation zu verbessern, kann eine Überströmvariante eingerichtet werden, bei der der mittlere Kanal deutlich breiter als die äußeren gemacht wird. Der Querschnitt ist hier größer, was die Strömungsgeschwindigkeit verlangsamt und die Erwärmung gleichmäßiger macht.

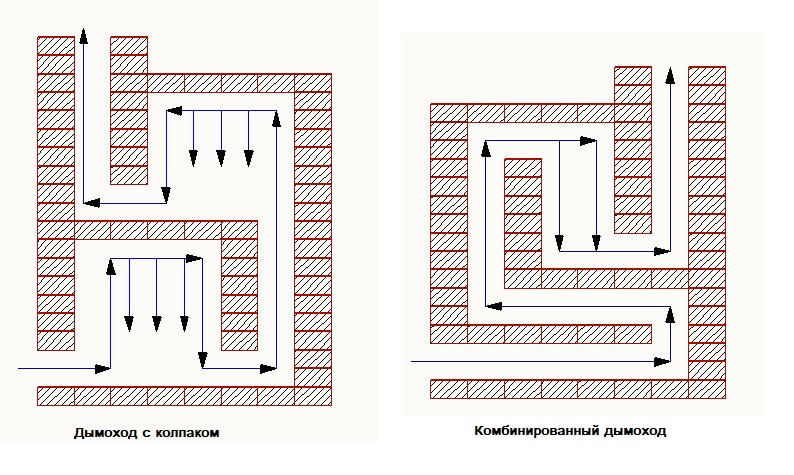

Glockenofen – eine Alternative zu Konstruktionen mit vertikalen und horizontalen Rauchgaszügen. Anstelle von Kanälen gibt es hier eine geräumige Kammer, in der sich der Rauch sammelt und nach dem Abkühlen nach unten wandert und durch den Schornstein abzieht. Selbst nach vollständiger Verbrennung des Brennstoffs geben die Gase in der Glocke weiterhin Wärme ab.

Das Glockensystem des Schornsteins ermöglicht es, länger mehr Wärme zu speichern. Einen ähnlichen Effekt kann man auch durch die Schaffung kombinierter Konstruktionen unter Verwendung verschiedener Elemente erzielen.

Im Gegensatz zu einem vertikalen Rauchgaszugsystem besteht hier keine Gefahr des schnellen Ausblasens der Gase und des Abkühlens des Ofens. Die Größe und Konfiguration der Glocke kann variieren.

Bei der Ofenplanung können Glocken mit Elementen eines vertikalen Schornsteins kombiniert werden, um eine effiziente Konstruktion zu erhalten und den Wirkungsgrad zu erhöhen.

Fazit und nützliche Videos zum Thema

Traditioneller russischer Ofen:

Schwedenofen:

Kleiner Holländer:

Ziegelöfen sind sehr vielfältig, man kann immer eine Variante auswählen oder entwerfen, die für die jeweiligen Gegebenheiten geeignet ist. Eine gemeinsame Anforderung für alle Modelle ist eine genaue Berechnung, die Verwendung hochwertiger Materialien und ein sachkundiger Betrieb.

Haben Sie Ergänzungen oder Fragen zur Auswahl eines Ziegelofens für Ihr Zuhause? Sie können Kommentare zum Beitrag hinterlassen, an Diskussionen teilnehmen und Ihre eigenen Erfahrungen mit der Ofenheizung teilen. Das Kontaktformular befindet sich im unteren Block.
