Zuluftventilation mit Heizung selbst gemacht: Nuancen der Lufterwärmung + Anleitung zum Systemaufbau

Lüftungssysteme, die die Zufuhr und Aufbereitung der direkt von außen kommenden Luftmassen gewährleisten, werden in der Regel ausschließlich im gewerblich-industriellen Bereich eingesetzt. Für den Hausgebrauch sind solche Systeme standardmäßig nicht vorgesehen. Dies ist einer der Gründe, warum Anwender darüber nachdenken, etwas Ähnliches für den Heimgebrauch zu bauen. Aber ist das möglich und wie kann man diese Aufgabe lösen?

Im Großen und Ganzen ist fast alles möglich. Allerdings gibt es immer eine Reihe von Nuancen, die beachtet werden sollten. Und darüber werden wir in diesem Artikel sprechen – wir werden betrachten, was eine selbst gebaute Zuluftventilation mit Heizung ausmacht und aus welchen Hauptkomponenten sie besteht. Wir werden das Thema der häuslichen „Zuluftanlage“ mit Heizung im Hinblick auf mögliche Lösungen diskutieren und den Artikel mit anschaulichen Fotos und thematischen Videos ergänzen.

Aufbau einer Zuluftanlage mit Heizfunktion

Technisch gesehen ist die Konstruktion einer Zuluftanlage kein hochtechnologisches Gerät. Allerdings sind die neuesten Entwicklungen in diesem Bereich, die auf die Ausstattung spezialisierter Bereiche der Volkswirtschaft mit Zuluftgeräten abzielen, weit vorangeschritten.

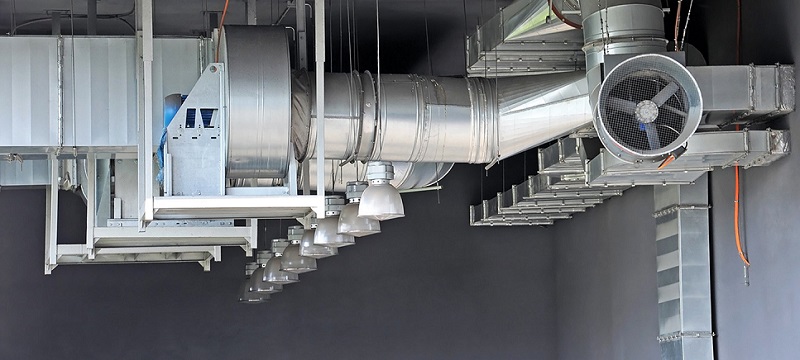

Industrielle Konstruktionen werden nach dem neuesten Stand der Technik ausgestattet:

• Steuerungscontrollern;
• Drehzahlreglern für Elektromotoren;
• Sensorüberwachungs- und Analysesystemen;
• effektiven Filtern und Wärmerückgewinnern;
• Luftheiz- (Kühl-) Modulen;
• Kanalabsperrmechanismen.

Infolgedessen wird eine wirklich hohe Qualität der Außenluftaufbereitung erreicht, was zur Schaffung einer angenehmen Atmosphäre in den Arbeitsräumen beiträgt.

Können Sie so etwas für den Einsatz in einem Privathaus bauen?

Ein industrielles hochtechnologisches System zur Zufuhr und Aufbereitung von Außenluft, ausgestattet mit umfassender Automatisierung, das bei regelmäßiger Wartung stabil arbeiten kann.

Für ein Einfamilienhaus ist eine solche Luftaufbereitung wohl durchaus akzeptabel.

In einer Stadtwohnung ist dies jedoch eine schwer lösbare Aufgabe. Die Schwierigkeit für den Stadtbewohner ergibt sich aus verschiedenen Nuancen – sowohl technischer als auch wirtschaftlicher Art.

Konstruktionsmerkmale der „Zuluftanlage“ mit Heizung

Um die Komplexität der Aufgabe besser zu verstehen, betrachten wir die klassische Konstruktion einer Zuluftanlage mit zusätzlicher Außenluftaufbereitung.

Zunächst ist der rein montagetechnische Faktor zu berücksichtigen. Schließlich ist die Luftaufbereitungsanlage eine recht sperrige Einrichtung, für die ein Teil der Raumfläche reserviert werden muss.

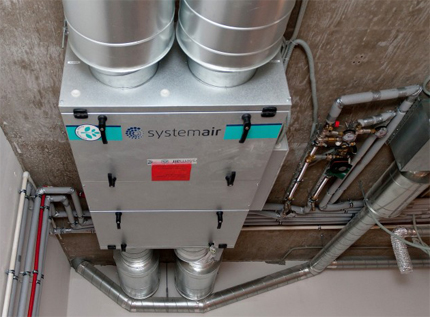

Es gibt relativ kompakte Marken-Zu-/Abluftsysteme, die für die Unterdeckmontage ausgelegt sind. Für Einfamilienhäuser kann dieser Ansatz in Betracht gezogen werden.

Die Standardkonstruktion der Zuluftanlage umfasst:

• Elektromotor;
• Laufrad;
• Ansaugdiffusor;
• Druckdiffusor;
• Absperrkanalklappen;
• Filter;
• Luftkanalsystem.

Um eine stabile Erwärmung des vom Ventilatorlaufrad geförderten Luftstroms zu gewährleisten, wird nach dem Druckdiffusor ein Heizsystem installiert.

Weitere Informationen zu den Arten von Zuluftsystemen in der Wohnung finden Sie hier.

Arten von Heizsystemen für die Lüftung

Technologisch kann zusammen mit der Zuluftlüftung ein Wasser- oder Elektro-Heizsystem verwendet werden. Oder es ist möglich, beide Heizvarianten gleichzeitig einzusetzen, was wenn auch selten, aber bei industriellen Zuluftaufbereitungsmaschinen vorkommt.

Die Realisierung der Wasservariante unter häuslichen Bedingungen (in der Wohnung) zur Einrichtung einer Lüftung mit Lufterwärmung in Eigenregie ist eine äußerst schwierige Aufgabe, insbesondere wenn das Zuluftsystem im Winter betrieben werden soll.

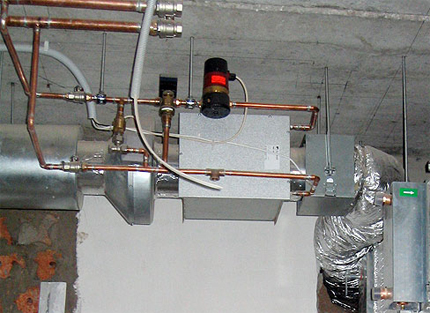

Ausführung einer Zuluftanlage, bei der ein Wasserheizregister als Lufterwärmer verwendet wird. Diese Variante ist jedoch für städtische Verhältnisse äußerst problematisch zu realisieren, aber für ein Einfamilienhaus möglich.

Eine Wassererwärmung erfordert eine zuverlässige Regelung und einen obligatorischen Schutz vor dem „Einfrieren“ des Wasserkreislaufs. Um eine hohe Heizeffizienz zu erreichen, muss der Wasserkreislauf als mehrgängige, mehrreihige Konstruktion ausgeführt sein. Ein solches Heizgerät muss unbedingt abnehmbar sein. Wir empfehlen Ihnen, sich mit den Arten von Wassererhitzern für Zuluftsysteme und deren Funktionsweise vertraut zu machen.

Die Integration eines elektrischen Heizgeräts in die Konstruktion einer hauseigenen Zuluftanlage verspricht, mit etwas geringeren Schwierigkeiten einherzugehen. Allerdings wird in diesem Fall unweigerlich der Stromverbrauch und folglich die monatlichen Kosten steigen.

Um die Erwärmung der Zuluft auf elektrischem Wege zu gewährleisten, ist die Installation leistungsstarker elektrischer Heizgeräte (Heizstäbe) erforderlich.

Beispiel für ein Wohnungsprojekt einer „Zuluftanlage“ mit Heizung

Der moderne Markt für technologische Ausrüstung, insbesondere für verschiedene Ausführungen von Ventilatoren und elektrischen Heizstäben, ermöglicht theoretisch die Umsetzung eines Projekts für eine heimische „warme Zuluft“. So ist zum Beispiel eine Konstruktion auf Basis eines Kanalventilators durchaus denkbar.

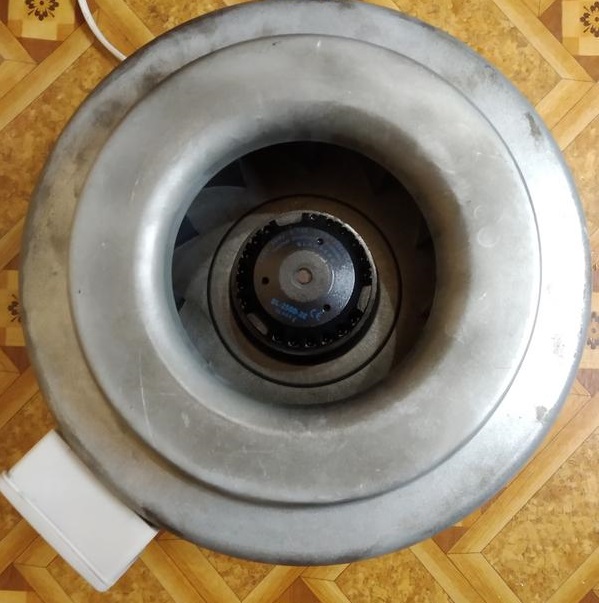

So sieht die Ausführung eines Axial-Kanalventilators aus – eines Geräts, das theoretisch für die Herstellung einer hauseigenen Zuluftanlage mit Heizung geeignet ist.

Die Konstruktion eines Axialventilators, zum Beispiel der Firma 'Dospel', eignet sich gut für ein Wohnungsprojekt. Dieses Gerät ist kompakt, leicht und leise. Die Technik zeichnet sich durch einen relativ geringen Energieverbrauch bei ausreichend hoher Leistung aus. Sie unterstützt eine schrittweise Geschwindigkeitsregelung, was auch für eine hauseigene „Zuluftanlage“ bei der Eigenfertigung relevant ist.

Allerdings muss zusätzlich zum Axial-Kanalventilator ein elektrischer Heizstab (Heizstab) ausgewählt werden – eine Konstruktion, die eine vollständige Erwärmung der durch den Ventilator geführten Luftmasse gewährleisten würde.

Das heißt, es muss die Heizleistung des Heizstabs berechnet werden, die für die maximale Leistung des Geräts 'Dospel' ausreicht.

Für die Berechnungen kann die folgende Formel verwendet werden:

Qt = L * 0.36 * (Tv – Tn),

wobei: Qt – Heizleistung des Heizstabs; L – Leistung des Kanalventilators; Tv und Tn – Lufttemperatur innen und außen.

Wie integrieren Sie eine Zuluftventilation in eine Wohnung?

Es ist klar, dass für ein Einfamilienhaus die Möglichkeiten einer Zuluftanlage mit Heizung mehr Spielraum für die Eigenrealisierung bieten.

Eine Stadtwohnung schränkt die Installationsmöglichkeiten stark ein oder erlaubt zwar die Installation, jedoch unter Beeinträchtigung des Gesamterscheinungsbildes des Innenraums. Eine solche Vorgehensweise sagt nicht jedem Stadtbewohner zu.

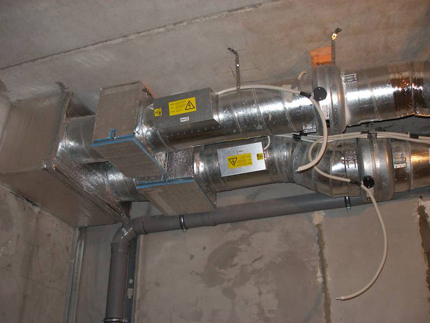

Nur noch im Bau befindliche Stadtwohnungen können mit einer Zuluftanlage mit Heizung ausgestattet werden, wobei diese Systeme direkt unter der Decke montiert und anschließend mit einer dekorativen unteren Deckenverkleidung versehen werden.

Daraus ergeben sich die möglichen Optionen für den Einbau der Geräte. So ist es bei Stadtwohnungen sinnvoll, ein System zu installieren, das hinter abgehängten Decken verborgen ist. Umso mehr, wenn die Wohnung mit einer beheizten Zuluft für alle vorhandenen Räume ausgestattet werden soll.

Es gibt natürlich die einfachsten Varianten, bei denen eine Zuluftlüftung mit Heizfunktion direkt in die Gebäudewand eingebaut wird. Ein solcher Ansatz eignet sich jedoch eher für kleine Räume eines Einfamilienhauses, nicht aber für eine Stadtwohnung, wenn man eine wirklich hochwertige Zuluftversorgung betrachtet.

Anleitung zum Einbau einer „Zuluftanlage“ mit Heizung

Betrachten Sie die Option der Einrichtung einer Wohnung mit einer beheizten Zuluftanlage genauer. Was ist notwendig, um ein solches System zu installieren? Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung zum Zusammenbau des Systems.

Schritt #1 – Erstellung des Systemplans

Es klingt banal, aber ein Plan, auch wenn er nur schnell auf Papier skizziert wurde, ermöglicht es, alle Details des Baus zu berücksichtigen.

Zum Beispiel berücksichtigt ein gut erstellter Plan unbedingt die Isolierung des Luftkanals, der in der Wand im Übergangsbereich 'Außenbereich – Innenraum' (Durchgangsknoten) verlegt wird.

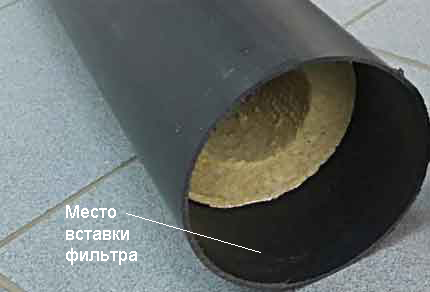

Beispiel für die Isolierung eines Luftkanals aus einem Kunststoffrohr mit rundem Querschnitt. Eine recht effektive Variante der Isolierung des Übergangsbereichs des Rohrs, die die Montage des Kanals in der Wand vereinfacht.

Die Isolierung dieses Abschnitts der Zuluftanlage mit einem langlebigen modernen Material ist zwingend erforderlich. Das Fehlen einer Isolierung im Übergangsbereich führt zur Bildung von Feuchtigkeit an den Wänden des Luftkanals. Diese Feuchtigkeit sammelt sich, fließt am Rohr entlang und gelangt dann auf die Gebäudewand, was mit der Zeit zu Tropfspuren und Zerstörung führt.

Die Planung der Einrichtung der Zuluftanlage ermöglicht es, im Voraus die Maße jedes einzelnen Teils festzulegen, Befestigungspunkte und die genaue Position der Systemkomponenten zu markieren. Das Ergebnis ist eine Verkürzung der Arbeitszeit und eine qualitativ hochwertige Installation der Geräte.

Schritt #2 – Auswahl der Konstruktionselemente

Die technologischen Komponenten sind in diesem Fall:

• Lüfter;
• Heizgerät (Heizregister oder Heizstab);
• Filter (idealerweise nicht nur Grobfilter, sondern auch Feinfilter);
• Luftklappe (Schieber);
• Luftkanäle (mit rechteckigem oder rundem Querschnitt).

Jedes dieser Konstruktionselemente wird nach den Maßen ausgewählt, unter Berücksichtigung der zuvor durchgeführten Messungen. Darüber hinaus müssen Komponenten wie Ventilator und Heizgerät nach Leistung und Kapazität ausgewählt werden.

Luftfilter können Sie selbst herstellen, indem Sie ein geeignetes Material wie Sipron verwenden. Oder Sie können fertige, industriell gefertigte Filter auswählen. Diese Produkte sind preislich durchaus erschwinglich.

Auch die Luftklappe (oder einstellbare Klappe), die vor dem Ventilator installiert wird, können Sie selbst aus einem geeigneten Plattenmaterial herstellen oder eine fertige Konstruktion im Handel auswählen.

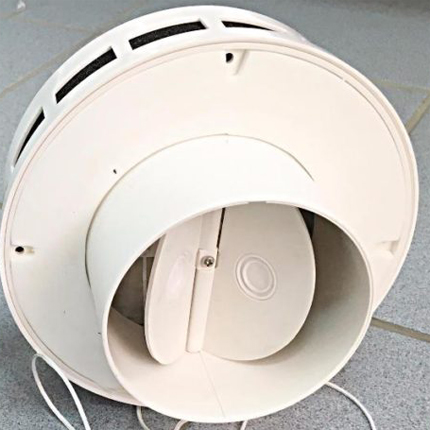

Ein Axialventilator dieses Typs, der bereits mit einer Luftklappe ausgestattet ist, kann durchaus für die Einrichtung einer Wohnungslüftung mit Heizung verwendet werden.

Für die heimische „Zuluft“ mit Erwärmung wird empfohlen, bereits fertige Luftkanäle zu kaufen, die auf industriellem Niveau hergestellt wurden.

In der Regel gelten Luftkanäle mit rundem Querschnitt als praktische Option für die Montage in Wohnungen. Für diese Teile werden Halterungen und Befestigungen benötigt, wenn das Projekt eine gewisse Länge des Luftkanals vorsieht.

Schritt #3 – Montage der Wohnungs-Zuluftventilation

Betrachten wir ein Beispiel für die Installation einer Anlage mit minimaler Länge der Luftkanäle in einer Wohnung.

Zunächst muss ein Loch in der Wand des Raums gebohrt werden, in dem die Installation vorgesehen ist. Das Loch wird passend zum Querschnitt des Luftkanals gemacht, und anschließend wird der Einlassbereich des Rohrs in das gebohrte Loch eingeführt.

Von außen wird das Loch mit einer dekorativen Gitterplatte verschlossen, und der Endbereich, der in den Raum führt, wird mit einem Filterelement ergänzt – es wird dicht an der Isolierung in das Rohr eingesetzt.

Als Nächstes wird ein Axialventilator an das Rohr angeschlossen, an dessen Auslass das Heizelement (Heizstab) installiert wird. Der Abschluss der Montage erfolgt durch das Anbringen einer dekorativen Gitterabdeckung am Endteil des Auslasskanals.

Es sind bereits fertige Kanalheizgeräte mit rundem oder rechteckigem Querschnitt im Handel erhältlich. Ein offensichtlicher Punkt ist, dass für den Kanalaxialventilator ein Heizsystem mit rundem Querschnitt gut geeignet ist, zum Beispiel in der Ausführung wie im Bild unten.

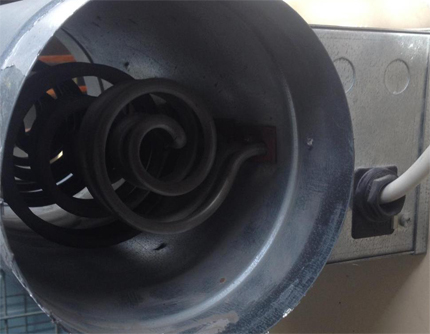

Elektroheizgerät für runden Luftkanalquerschnitt, vollständig betriebsbereit, das heißt – ausgestattet mit allen erforderlichen Sensoren und einem Überhitzungsschutz.

Es werden fertige Heizgeräte dieses Typs in verschiedenen Größen ab einem Kanaldurchmesser von 100 mm, einem Gewicht ab 1,5 kg und einer Leistung bis zu 6 kW und mehr hergestellt.

Es gibt also alle Möglichkeiten, eine passende Variante auszuwählen, wenn Sie die Lufterwärmung in der Zuluftlüftung selbst für die häusliche Zuluftanlage erstellen.

Schritt #4 – Testen des montierten Systems

Das industrielle Elektroheizmodul ist mit der gesamten erforderlichen Schutzautomatik ausgestattet. Daher wird empfohlen, genau diese Variante für die Montage zu verwenden. Nach dem Zusammenbau gemäß dem beiliegenden Schaltplan muss nur noch die Systemprüfung durchgeführt werden.

Diese Prozedur beinhaltet die Inbetriebnahme der Anlage und die anschließende Überwachung der Auslösefaktoren der Temperatursensoren für das Ein-/Ausschalten des Heizstabs. Außerdem wird die Funktion des stufenweisen Drehzahlreglers des Ventilators geprüft.

Damit kann die Montage der Wohnungslüftung als abgeschlossen betrachtet werden.

Zusätzliche Komponenten im Schema der „Zuluftanlage“

Nachdem Sie die Hauptkomponenten der Wohnungslüftungsanlage – Ventilator und Heizgerät – ausgewählt haben, sollten Sie die Möglichkeiten der Ausstattung mit weiteren Zubehörteilen prüfen. Insbesondere die Ausrüstung der Lüftungsanlage mit einem Grobluftfilter. Es geht also um die Schaffung einer kompletten Anlage.

Die Vorschriften für den Bau von Zuluftanlagen erfordern zwingend den Einbau eines Luftfilters der Filterklasse «EU3» oder höher, der vor dem elektrischen (Wasser-)Heizgerät angebracht werden muss. Eine der Hauptfunktionen des Filters ist die Abscheidung feiner Staubpartikel aus der Zuluft.

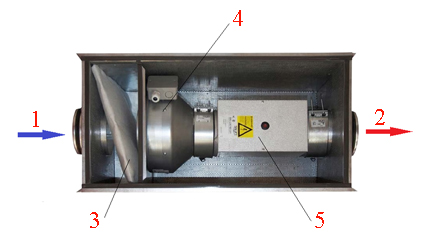

Wohnungszuluftlüftung mit Luftstromerwärmung (klassisches Schema): 1 – Außenlufteintritt; 2 – Auslass der behandelten Luft; 3 – Filter der Klasse «EU3»; 4 – Kanalaxialventilator; 5 – Heizmodul mit runden Anschlussstutzen

Wenn kein Filter vorhanden ist, verschmutzen das elektrische Heizelement oder der Wassererhitzer schnell, was zu einem erheblichen Verlust der Heizleistung und bei der elektrischen Konstruktion auch zu einer Brandgefahr führt.

Der im System installierte Filter muss regelmäßig durch ein neues Exemplar ersetzt werden, bei Verschmutzung. Dementsprechend muss eine selbst gebaute Heimkonstruktion die Möglichkeit eines schnellen und einfachen Austauschs des Filterelements vorsehen.

Es ist zu beachten, dass industrielle Zuluftanlagen in der Regel mit Differenzdrucksensoren ausgestattet sind. Diese Sensoren sind wiederum mit der Steuerungsautomatik verbunden, die den Benutzer über die Verschmutzung des Filters informiert.

Im Grunde ist es auch wünschenswert, eine ernsthafte selbstgebaute Hauszuluftanlage mit einer Überwachungsfunktion des Filterzustands zu ergänzen.

Fazit und nützliche Videos zum Thema

Als Beispiel für die Realisierung einer hausgemachten Zuluftanlage, wenn auch von fragwürdiger Qualität, bieten wir das folgende Video an:

Die Idee einer Zuluftanlage mit Erwärmung für eine Stadtwohnung (Einfamilienhaus) ist durchaus berechtigt. Darüber hinaus ist die Umsetzung dieser Idee bei einem durchdachten, rationalen Ansatz nicht ausgeschlossen.

Es sei betont: Bei der Einrichtung einer derartigen Anlage in einer Wohnung oder einem Haus ist es sinnvoll zu berechnen, wie effektiv der Luftaustausch letztendlich sein wird. Auch der Faktor der „Trocknung“ der durch das Heizgerät geleiteten Luft sollte berücksichtigt werden. Somit ist eine qualitativ hochwertige Umsetzung der Idee eine komplexe, vielschichtige Frage, die sich nicht einfach „auf die Schnelle“ lösen lässt.

Haben Sie noch Fragen zur Einrichtung der Zuluftheizung? Oder möchten Sie Ihre eigenen Erfahrungen mit dem Bau und der Installation einer Zuluftlüftung teilen? Stellen Sie Ihre Fragen unseren Experten, teilen Sie Ihre Erfahrungen, beteiligen Sie sich an der Diskussion – Ihre Kommentare können Sie im unten stehenden Feedback-Block hinterlassen.
