Warmwasser-Lufterhitzer für Zuluft: Typen, Aufbau, Modellübersicht

Zur Lösung von Problemen des Luftaustauschs in Privathäusern und Industriegebäuden werden neben Ventilatoren Geräte eingesetzt, die die von außen einströmende Luft erwärmen oder kühlen. Dies trägt zur Verbesserung der Raumluftqualität und zur Erhöhung des Komfortniveaus bei.

Eines der wirtschaftlichen und erschwinglichen Geräte ist der Warmwasser-Lufterhitzer für Zuluft, der den Bewohnern der nördlichen Regionen eher bekannt ist. Aus unserem Material erfahren Sie mehr über die Funktionsprinzipien und konstruktiven Besonderheiten dieser Art von Geräten. Außerdem werden wir ausführlich über einige beliebte Modelle von Lufterhitzern für die Lüftung berichten.

Arten von Warmwasser-Lufterhitzern für die Lüftung

Wir merken gleich an, dass Geräte, die zur Lufterwärmung in Lüftungs- und Luftheizsystemen eingesetzt werden, nicht nur mit Wasser betrieben werden können.

Es werden vier Arten von Lufterhitzern unterschieden, die sich durch die Art der Wärmeträgererwärmung unterscheiden:

• Feuerungs-Lufterhitzer;
• Wasserkonvektoren;
• Dampfgeräte;
• Elektrokessel.

Wasserbasierte sind am beliebtesten aufgrund der budgetfreundlichen Kosten und des minimalen Wartungsaufwands. Die einzige Schwierigkeit betrifft die Montage, bei der Wasserleitungen angeschlossen werden müssen.

Aus diesem Grund ist es nicht möglich, das Gerät in Stadtwohnungen zu installieren, aber in großen Gebäuden (z. B. in Lagerhallen, Garagen, Gastronomiebetrieben) ist das System mit korrekter Verrohrung des Heizgeräts ausreichend effizient.

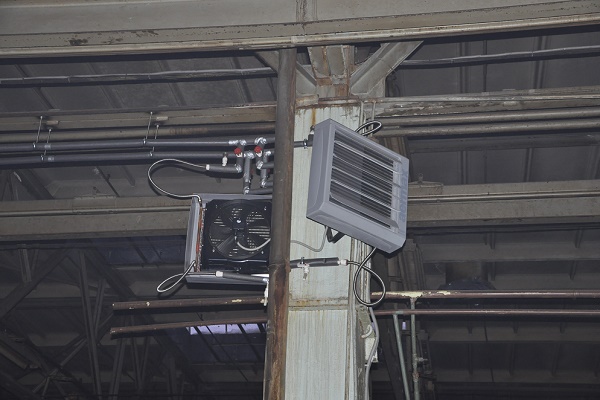

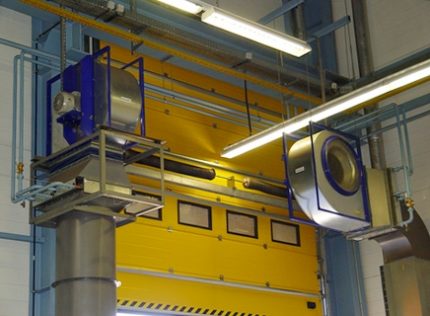

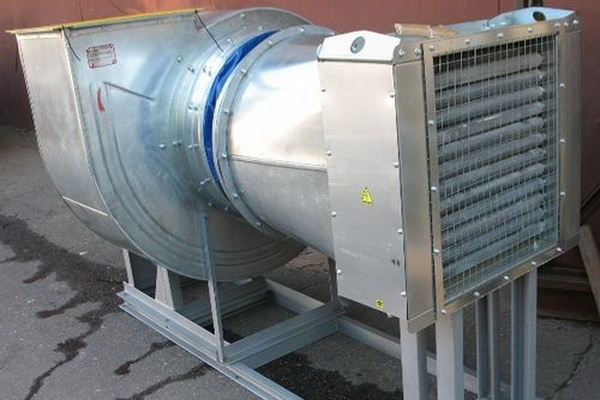

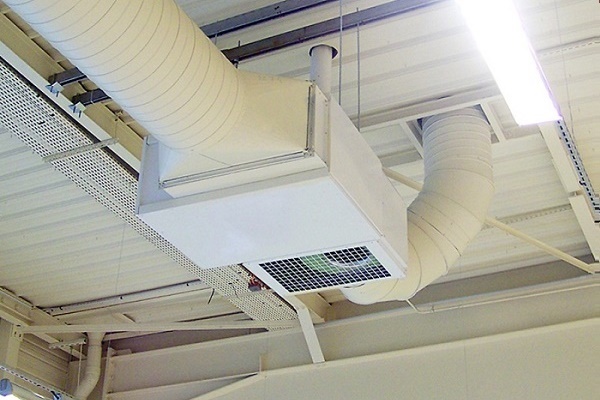

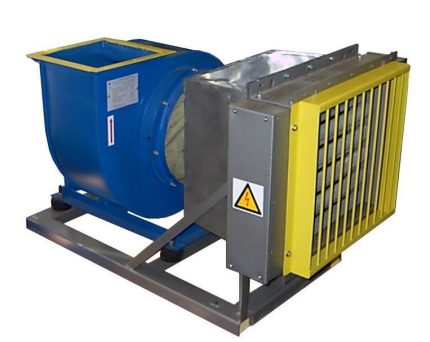

Lufterwärmungsanlage für große Räume, bestehend aus einem Wasserheizgerät und einem Radialventilator. Dient zur Erzeugung von Luftschleiern und zur Belüftung in Bürogebäuden, Geschäften und Werkstätten.

Ein charakteristisches Merkmal von Dampfgeräten ist die hohe Geschwindigkeit beim Erreichen der erforderlichen Temperatur. Sie sind für Industriebetriebe relevant, in denen die Installation und Wartung von Dampfleitungen einfach gewährleistet werden kann; für private Wohnhäuser ist ihre Verwendung nicht zweckmäßig.

Wenn eine schnelle Montage ohne komplizierte Leitungsanschlüsse erforderlich ist, werden Modelle von elektrischen Heizregistern für Zuluftventilation verwendet. Für ihren Betrieb genügt eine geschützte Stromanschlussmöglichkeit. Ein Wärmeträger als solcher existiert gar nicht, die Heizstäbe dienen als Heizelemente. Wie alle Elektrogeräte sind sie aus finanzieller Sicht unvorteilhaft.

Wasserheizgeräte, die in Lüftungssystemen eingesetzt werden, sind die wirtschaftlichste und leistungsfähigste Option, die einen großen Raum schnell und mit minimalen Kosten beheizen kann.

Funktionsprinzip und konstruktive Besonderheiten

Universelle, mit Wasser betriebene Geräte werden an Orten mit gut ausgebauter Wärmeversorgung installiert. Eine einfache, aber ausreichend effektive konstruktive Lösung ermöglicht die Lufterwärmung im Bereich von +70 °C bis +100 °C und ist für Hangars, Sporthallen, Supermärkte, Gewächshäuser, Lagerhallen, große Pavillons geeignet – also für große Räume, die eine zusätzliche Beheizung benötigen.

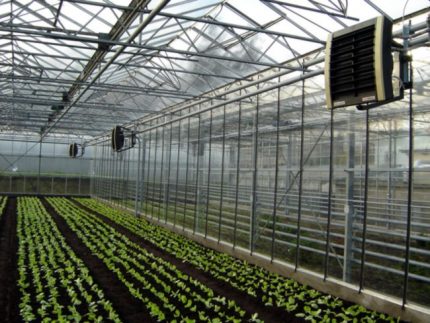

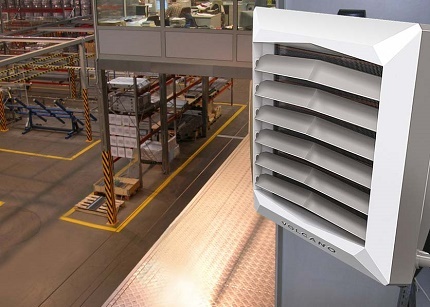

Beispiel für den Einsatz des Lufterhitzers VOLCANO in einem Gewächshaus. Die Beheizung erfolgt durch Verteilung warmer Luft (Wassertemperatur +90 °C) mit Hilfe eines Ventilators und verstellbarer Jalousien.

Wenn Sie jemals einen Haushalts-Heizlüfter benutzt haben, werden Sie das Funktionsprinzip eines Wasserheizgeräts leicht verstehen. Es erwärmt ebenfalls die Luft, aber die Rolle der elektrischen Spule in einem kleinen Gehäuse übernimmt ein Satz Metallrohre, durch die das erwärmte Heizmedium zirkuliert.

Der Heizvorgang sieht wie folgt aus:

• Heißes Wasser, auf die erforderliche Temperatur erhitzt (im Durchschnitt von +80 °C bis +180 °C), gelangt aus den Heizungsrohren in den Wärmetauscher, der aus kleinen Aluminium-, Stahl-, Bimetall- oder Kupferrohren besteht;
• Die Rohre erwärmen die durch das Gerät strömende Luft;
• Der eingebaute Ventilator verteilt die erwärmte Luft im Raum und fördert ihre Bewegung in die entgegengesetzte Richtung – zum Gerät.

Das Wasser muss nicht extra erhitzt werden, da es Teil des Heizsystems ist, was zu erheblichen Kosteneinsparungen führt.

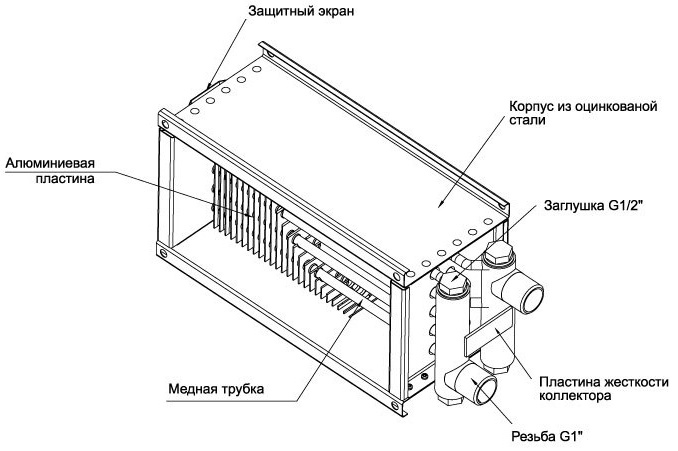

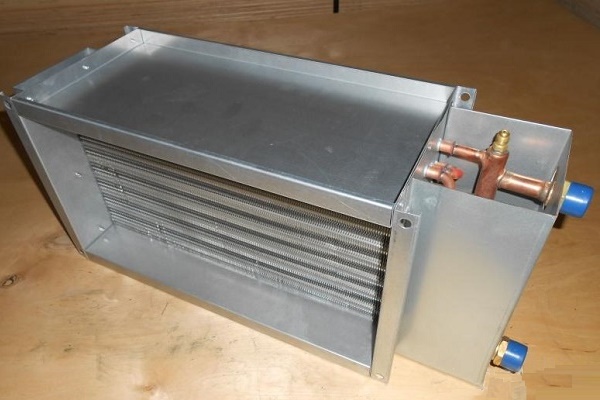

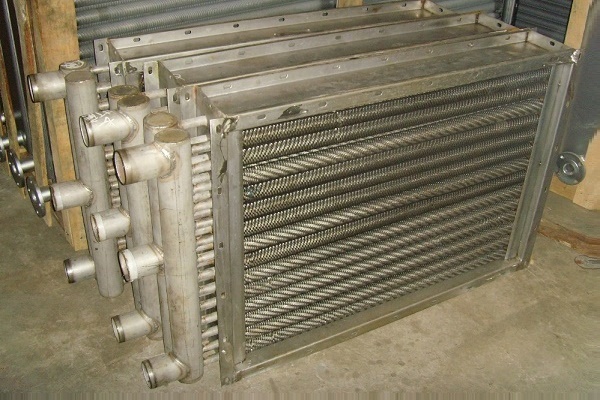

Konstruktion des Wasserkanalheizgeräts vom Typ 60-35-2 aus verzinktem Stahl, ausgelegt für Lüftungs- und Klimaanlagen. Typische Kanalgröße – 60 cm x 35 cm, Reihenanzahl – 2, maximaler Betriebsdruck – 1,5 MPa, maximale Vorlauftemperatur – +170 ºC

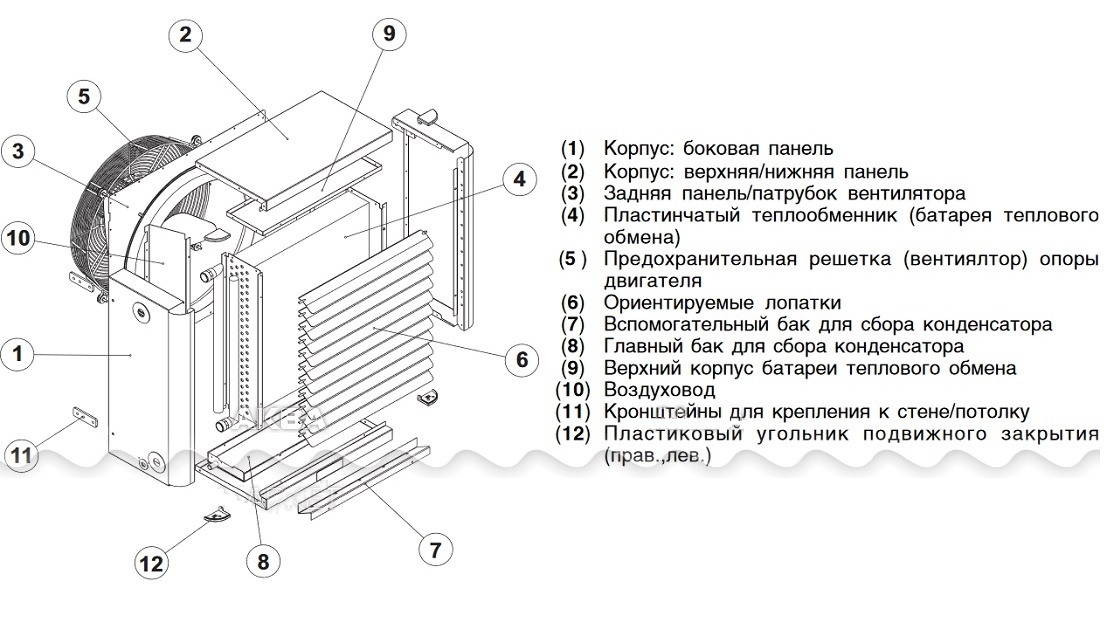

Das Schema eines Standard-Wasserheizgeräts ist ein Hybrid aus Wärmetauscher, Ventilator und Konvektor. Es ist effektiv für die Beheizung großer Produktionshallen und bei richtiger Verrohrung auch für Einfamilienhäuser mit gut installierter Lüftungsanlage.

Vor- und Nachteile der Nutzung

Wenn ein Unternehmen über ein eigenes Wärmeversorgungssystem verfügt, ist der Einsatz von Heizregistern für die Zuluftbelüftung von Produktionsräumen maximal rentabel.

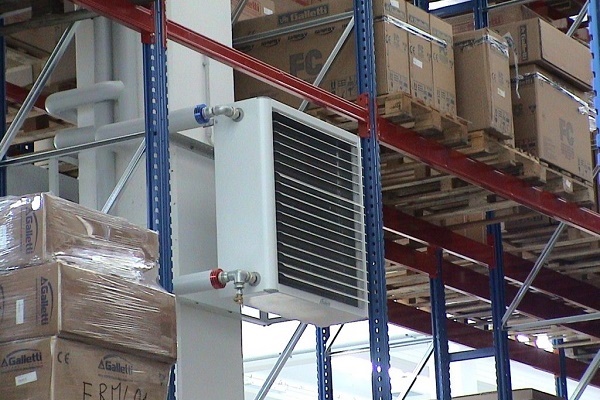

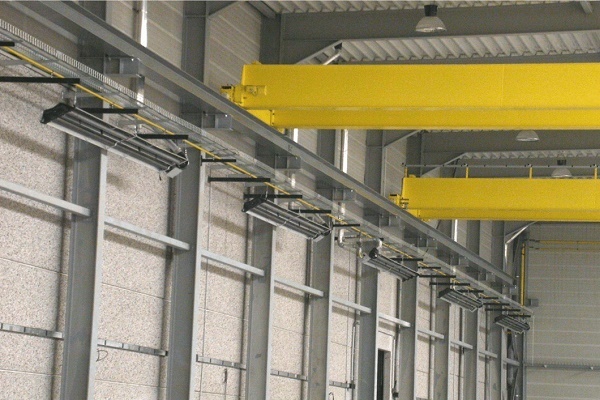

Satz von Wasser-Heizlüftern für die Versorgung eines Lagerraums. Die Heizgeräte mit einem Luftdurchsatz von 5200 m³/h und einer Vorlauftemperatur von +130 ºC erwärmen die Luft und halten die gewünschte Temperatur aufrecht.

Vorteile der an ein zentrales System angeschlossenen Geräte:

• einfache Installation, die sich von der Montage von Heizungsrohren nicht unterscheidet;
• schnelles Aufheizen eines großen Raums;
• Betriebssicherheit aller Komponenten;
• Möglichkeit zur Regulierung des erwärmten Luftstroms;
• strenges industrielles Design.

Der Hauptvorteil ist jedoch das Fehlen regelmäßiger finanzieller Investitionen – die Bezahlung erfolgt nur beim Kauf neuer Geräte.

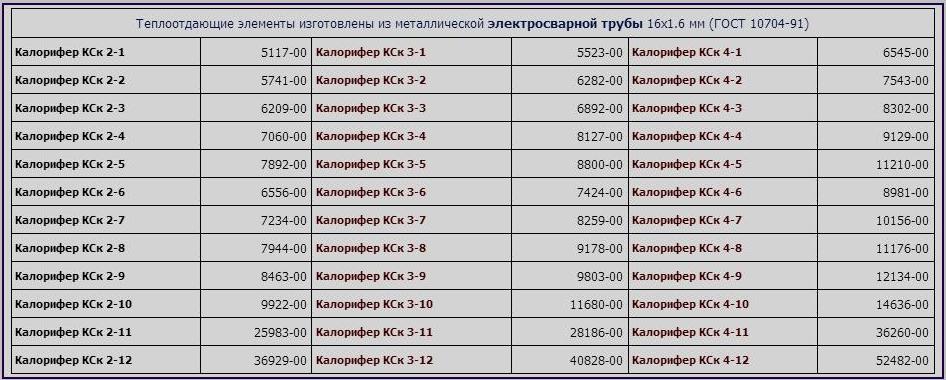

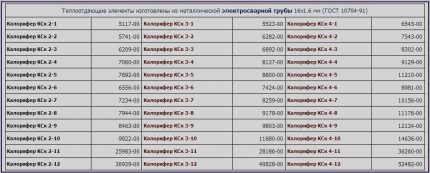

Aktuelle Preise für Wasser-Bimetall-Heizregister KSK der Firma T.S.T. aus Nowosibirsk, die Heizgeräte herstellt. Der endgültige Preis hängt von der Grundausstattung und den technischen Eigenschaften ab.

Der Hauptnachteil wird darin gesehen, dass Wassermodelle im Haushalt, insbesondere in städtischen Wohnungen, nicht eingesetzt werden können. Eine Alternative ist die Verwendung von Elektrogeräten.

Ein weiterer Punkt betrifft Minustemperaturen: Die Geräte müssen in Räumen installiert werden, in denen die Mindestschwelle nicht unter 0 °C fällt.

In der Konstruktion des Wasserheizregisters gibt es praktisch keine verschleißanfälligen Teile. Sie fallen selten aus und erfordern keine größeren Reparaturen, was ebenfalls zu den Vorteilen des Geräts zählt.

Anwendung von Warmwassergeräten

Das Heizregister ist ein aktiver Bestandteil der Zuluftbelüftung und hat seine eigenen Besonderheiten bei Montage, Betrieb und Wartung. Die Anschlusspläne und die Montageanleitung helfen, den Anschluss und die Funktionsweise des Geräts zu verstehen.

Schemata der Anschlussknoten

Die Lage der Komponenten hängt vom Installationsort, dem Luftaustauschschema und den technischen Eigenschaften des Geräts ab. Es sind mehrere Montagevarianten möglich, von denen die Mischung von Umluft mit Zuluft am gebräuchlichsten ist.

Ein geschlossenes System, das nur die Luftumwälzung innerhalb des Raums vorsieht, wird seltener verwendet.

Mehr Möglichkeiten für die Installation ergeben sich, wenn eine gute natürliche Belüftung vorhanden ist. Das Heizregister kann direkt an der Luftansaugstelle an das Heizsystem angeschlossen werden, die sich in der Regel im Keller befindet.

Bei Vorhandensein einer Zwangsbelüftung kann die Montage des Heizgeräts an jedem geeigneten Ort durchgeführt werden.

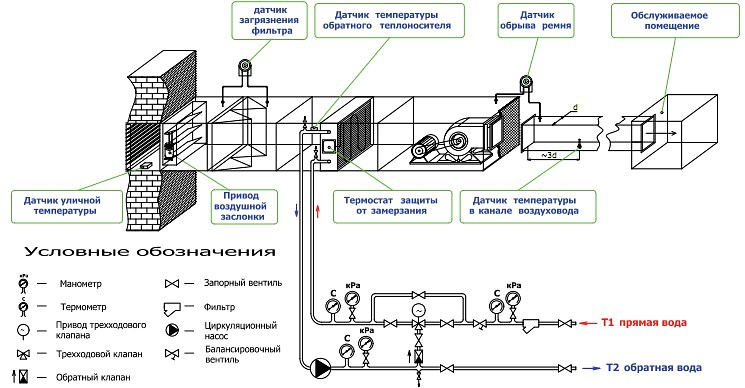

Anschlussschema der Heizregisterkomponenten für die Zuluftbelüftung. Die am Ein- und Auslass installierten Kugelhähne ermöglichen das Absperren des Wassers, und das Thermomanometer dient zur Kontrolle von Temperatur und Druck.

Die hohe Nachfrage nach Luftaustauschsystemen hat dazu geführt, dass einige Unternehmen fertige Modelle von Anschlussmodulen in verschiedenen Ausführungen herstellen.

Dies sind Bausätze, die für die Montage bestimmt sind und folgende Teile enthalten:

• Abgleich- und Rückschlagventile;
• Pumpen;
• Bypässe, Kugelhähne;
• Zwei-/Dreiwegeventile;
• Manometer;
• Reinigungsfilter.

Ein Beispiel für die komplexe Fertigung von Modulen ist die Produktion der Firma Integrazija (St. Petersburg).

Prinzipschaltbild der Anschlüsse der Lüftungsanlage vom Typ «SOLID», mit dem sich die Arbeit des Heizgeräts steuern und eine bestimmte Raumtemperatur aufrechterhalten lässt.

Je nach den technischen Installationsbedingungen und den Benutzeranforderungen gibt es mehrere gängige Anordnungen von Komponenten in den Knoten.

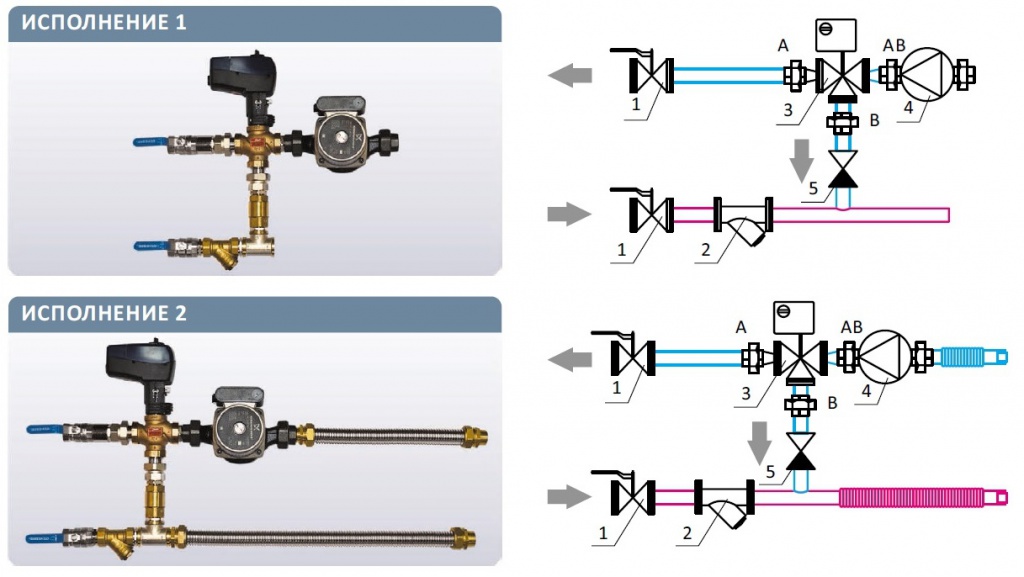

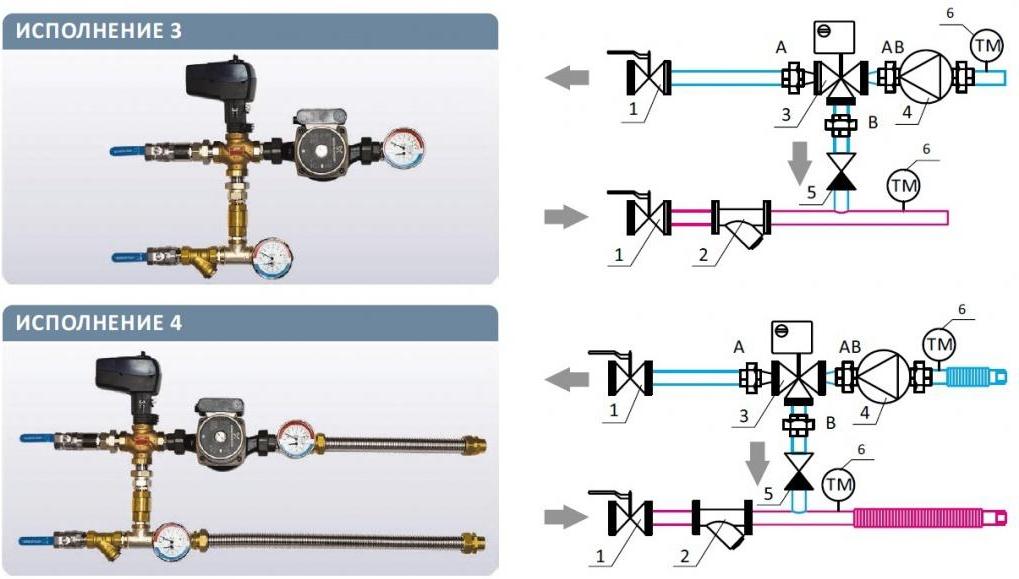

Die folgenden Schemata zeigen vier beliebte Ausführungen:

Die Bezeichnungen für die vier dargestellten Verrohrungsschemata sind allgemein: 1 – Kugelhahn; 2 – Filter; 3 – Dreiwegeventil; 4 – Umwälzpumpe; 5 – Rückschlagventil; 6 – Thermomanometer

Bei den Ausführungen 1 und 3 sind die Knoten starr verbunden, bei 2 und 4 mit flexiblen Metallschläuchen.

Regulierung des Heizvorgangs

Zur Regulierung der Heizleistung von Luftheizgeräten werden Mischknoten mit Dreiwegeventil verwendet. Dank des Mischprinzips können die Kosten für die Raumbeheizung erheblich gesenkt werden.

Das Dreiwegeventil ermöglicht es, die Temperatur des Wärmeträgers zu senken, indem dem ins Heizregister eintretenden heißen Wasser eine gewisse Menge abgekühlter Flüssigkeit aus dem Wärmetauscher beigemischt wird.

Die Installation einer Zirkulationspumpe erhöht die Effizienz des Systems. Es ist vorzuziehen, sie am Ausgang zu montieren, da gekühltes Wasser (oder eine alternative Variante – Glykollösung) die Lebensdauer des Geräts verlängert.

Es gibt mehrere wichtige Betriebsbedingungen für Mischgeräte:

• maximale Nähe zum Heizregister;
• Zugänglichkeit für die Wartung;
• gefiltertes, chemikalienfreies Wärmeträgermedium;
• Raumlufttemperatur über 0 °C.

Die technischen Daten der Geräte können variieren, im Durchschnitt liegt die empfohlene Temperatur des Wärmeträgers zwischen +2 °C und +150 °C. Zur regelmäßigen Überwachung der Werte wird empfohlen, zwei Thermomanometer in der Nähe des Wärmetauschers zu installieren.

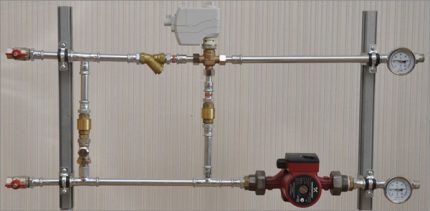

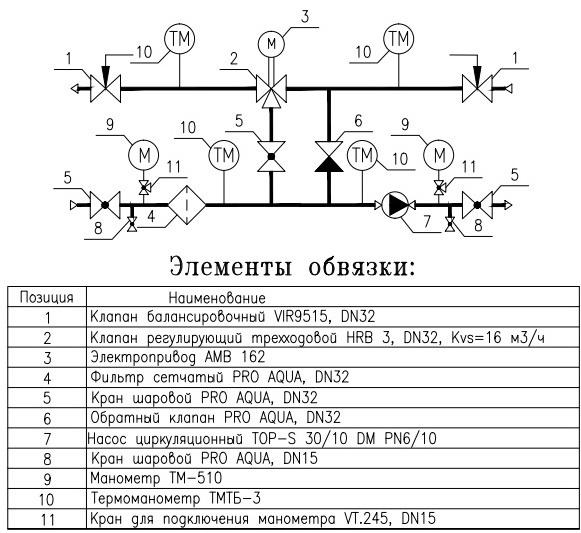

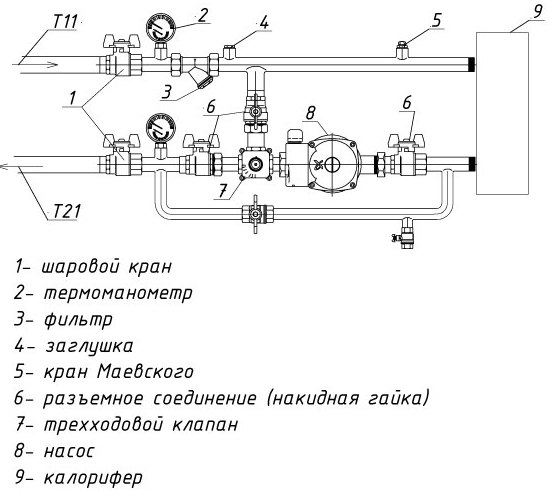

Beispiel eines Mischknotens für ein Wasserheizregister. Im Wesentlichen ist dies eine der Verrohrungsvarianten mit der Möglichkeit der Temperaturregelung und der Überwachung ihrer Änderung.

Die Einstellung des Dreiwegeventils erfolgt über einen Antrieb und einen Regler. Messgeräte ermöglichen es, die gewünschte Temperatur sehr präzise einzustellen und den Druck zu ändern.

Besonderheiten der Montage und des Anschlusses

Für die Installation von Heizregistern in Produktionshallen oder anderen Industrieanlagen wird ein Fachteam beauftragt. Haushaltsgeräte können selbst angeschlossen werden, wenn man die Anleitung genau befolgt und über Kenntnisse im Umgang mit elektrischen und Heizgeräten verfügt.

Für diejenigen, die in ihrem Haus selbst eine Heizungsanlage eingerichtet haben, wird die Montage einer Luftheizungsanlage wie ein Kinderspiel erscheinen.

Haushaltsmodelle zeichnen sich durch kleine Abmessungen und ein relativ geringes Gewicht aus, aber vor dem Aufhängen an der Wand (oder Decke) sollte die Festigkeit des Untergrunds überprüft werden. Als am stabilsten gelten Beton- und Ziegelwände, mäßig geeignet sind Holzwände, am schwächsten sind Gipskartonwände.

Zuerst wird der Metallrahmen – die Halterung mit Löchern zur Befestigung des Gehäuses – angebracht. Bei manchen Herstellern wird der Rahmen als Montagekonsole bezeichnet.

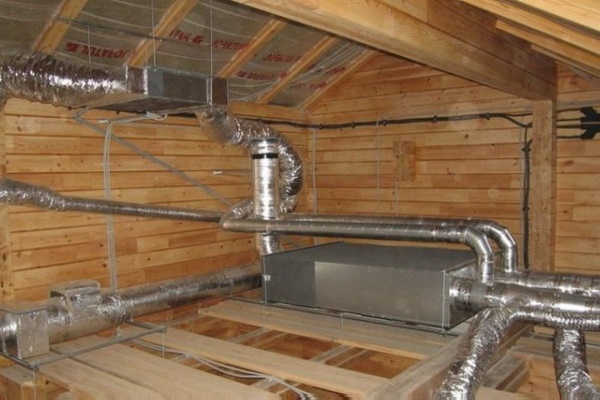

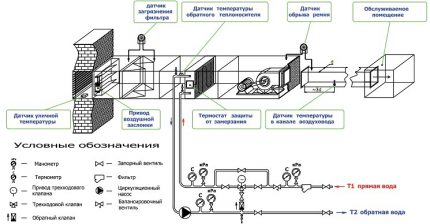

Montageort des Kanalufterhitzers für die Zuluftlüftung im Luftaustauschsystem. Wenn die Möglichkeit einer Unterschreitung der Normtemperatur besteht, ist die Installation eines Frostschutzthermostats erforderlich.

Das Gehäuse des Lufterhitzers wird aufgehängt und nacheinander werden die Rohre mit einem Satz Absperrarmaturen oder einer Mischeinheit angeschlossen, die teilweise auch vor der Montage des Geräts installiert werden kann.

Der Anschluss an das Heizsystem erfolgt auf zwei Arten: mittels Verbindungsfittings (Muffen mit Dichtungen) oder durch Schweißen von Metallrohren. Die zweite Methode gilt als die zuverlässigste, ist jedoch bei flexiblen Verbindungen nicht möglich.

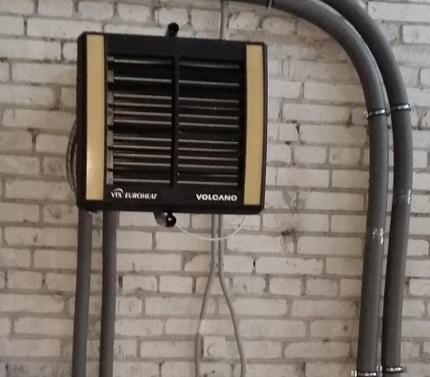

Eine der empfindlichsten Stellen sind die Anschlussstutzen des Wärmetauschers, denen Stabilität gewährleistet werden muss. Wenn die Gefahr einer Positionsänderung des Geräts besteht, ist es besser, starre Rohre durch flexible Elemente zu ersetzen. In jedem Fall sollte die Belastung der Anschlussstutzen vermieden werden. Um die Systemabdichtung zu gewährleisten und Leckagen zu verhindern, werden die Verbindungen mit Dichtmittel behandelt.

Wenn ein Wasserlufterhitzer dauerhaft installiert wird, wird er mit starren Rohren angeschlossen. Wenn ein Umzug oder eine Versetzung geplant ist, ist es besser, einen flexiblen Anschluss zu verwenden.

Vor dem Testprozess muss die Luft aus den Kanälen entfernt werden, die Funktion der Ventile und der Führungsjalousien überprüft werden.

Betriebsregeln und Reparaturmöglichkeit

Damit das Gerät einwandfrei funktioniert und seine Funktionen vollständig erfüllt, sind die folgenden Regeln zu beachten:

• die Luftzusammensetzung im Raum überwachen (die Konformitätsanforderungen sind in GOST 12.1.005-88 einsehbar);
• die Montage streng nach Anleitung und gemäß den Empfehlungen des Herstellers durchführen;
• die Temperatur des Wärmeträgers nicht über + 190 °C erhöhen;
• die Drucknormen einhalten – etwa 1,2 MPa;
• nach dem Abkühlen des Raumes die Heizung allmählich durchführen, etwa um 30 °C pro Stunde;
• darauf achten, dass die Lufttemperatur nicht unter 0 °C fällt, da sonst die Wärmetauscherrohre platzen.

Wenn der Lufterhitzer in einem Raum mit hoher Luftfeuchtigkeit installiert wird, muss der Schutzgrad gegen Staub und Feuchtigkeit mindestens IP66 betragen.

Wir empfehlen nicht, Reparaturen selbst durchzuführen, da ein Defekt meistens einen weiteren nach sich zieht und am Ende einfach einige Teile ersetzt werden müssen. Es ist besser, sich an ein Servicecenter zu wenden und die Arbeit Profis zu überlassen. Darüber hinaus sollte man vor dem Kauf die Berechnung der Heizregisterleistung nicht ignorieren, sonst besteht die Gefahr, Geld unnötig auszugeben.

Kurzer Überblick über moderne Modelle

Um einen Eindruck von den Marken und Modellen von Wasser-Lufterhitzern zu gewinnen, betrachten wir einige Geräte verschiedener Hersteller.

Nr. 1 – Lufterhitzer KSK

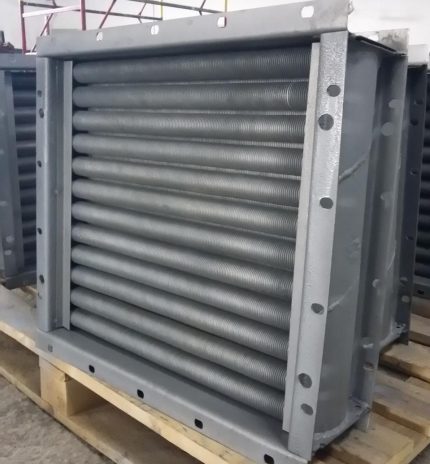

Lufterhitzer KSK-3, hergestellt im Unternehmen ZAO T.S.T.

Die Modellreihe der inländischen Wasser-Lufterhitzer KSK umfasst 2/3/4-reihige Geräte mit unterschiedlicher Leistung und Größe.

Technische Daten:

• Vorlauftemperatur (Rücklauftemperatur) – +150 °C (+70 °C);
• Lufteintrittstemperatur – ab -20 °C;
• Betriebsdruck – 1,2 MPa;
• Maximale Temperatur – +190 °C;
• Lebensdauer – 11 Jahre;
• Betriebsstunden – 13.200 h.

Außenteile sind aus Kohlenstoffstahl gefertigt, Heizelemente aus Aluminium.

Nr. 2 – Warmluftgebläse Volcano

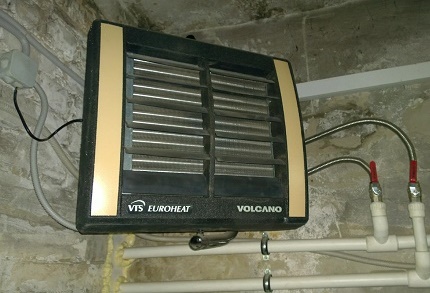

Der Wasser-Heizlüfter Volcano mini ist ein kompaktes Gerät der polnischen Marke Volcano, zeichnet sich durch Praktikabilität und ergonomisches Design aus. Die Richtung des Luftstroms wird über verstellbare Lamellen geregelt.

Ein einziger Heizlüfter Volcano mini kann so viel Wärme erzeugen wie ein Dutzend gewöhnlicher Bimetall-Heizkörper mit zehn Gliedern.

Technische Daten:

• Leistung im Bereich – 3-20 kW;
• Maximale Leistung – 2000 m³/h;
• Wärmetauschertyp – zweireihig;
• Schutzart – IP 44;
• Maximale Vorlauftemperatur – 120 °C;
• Maximaler Betriebsdruck – 1,6 MPa;
• Innenvolumen des Wärmetauschers – 1,12 l;
• Führungslamellen.

Wasser-Heizlüfter Volcano sind zur Lufterwärmung in Wohn- und Produktionsräumen mittels Wasser als Wärmeträger bestimmt.

Nr. 3 – Lufterhitzer Galletti AREO

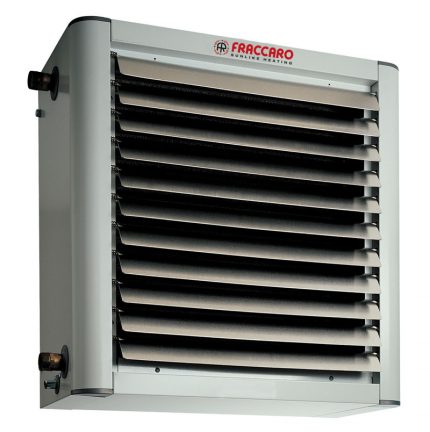

Lufterhitzer Galletti AREO, italienische Produktion.

Wasser-Lufterhitzer der Marke Galletti AREO können sowohl zur Beheizung von behandelten Räumen als auch zur Kühlung des Raums bei heißem Wetter eingesetzt werden.

Die Modelle sind mit einem Ventilator, einem Kupfer-Aluminium-Wärmetauscher und einer Kondensatwanne ausgestattet.

Technische Daten:

• Leistung im Heizbetrieb – von 8 kW bis 130 kW;
• Leistung im Kühlbetrieb – von 3 kW bis 40 kW;
• Wassertemperatur – +7 °C bis +95 °C;
• Lufttemperatur – von 10 °C bis +40 °C;
• Betriebsdruck – 10 bar;
• Anzahl der Lüftergeschwindigkeiten – 2/3;
• Elektrische Schutzklasse – IP 55;
• Motorschutz.

Neben den Geräten der genannten Marken sind auf dem Markt für Heizlüfter und Wasser-Lufterhitzer auch Modelle folgender Marken erhältlich: Teplomasch, 2VV, Fraccaro, Yahtec, Tecnoclima, Kroll, Pakole, Innowent, Remko, Zilon.

Fazit und nützliche Videos zum Thema

Überblick über den Wasser-Lufterhitzer der Marke Wolkano:

Ausführliche Informationen zu den technischen Daten des Modells Ballu BHP-W-60:

Die einfache Konstruktion und die für die Eigenmontage zugängliche Installation sind die Gründe, warum man Wasser-Lufterhitzer wählt. Die richtige Wahl des Geräts und eine fachgerechte Installation der Armaturen erhöhen die Effizienz der Lüftung und verbessern das Heizsystem von gewerblichen und Wohnräumen.
