Wie man eine Split-Klimaanlage selbst demontiert: Besonderheiten und Arbeitsablauf

Die meisten klassischen Split-Klimaanlagen werden auf standardmäßige Weise montiert, wobei das Innengerät im Innenraum und das Außengerät entsprechend außerhalb des Raumes angebracht wird. Beide Geräte werden durch ein System von Rohrleitungen und den elektrischen Schaltkreis verbunden.

Gleichzeitig ist neben der Montage in bestimmten Situationen auch eine Demontage der Split-Klimaanlage durch den Eigentümer selbst erforderlich. Wie kann man eine solche Aufgabe selbst durchführen, ohne die zu demontierende Technik zu beschädigen? In unserem Material werden wir diesen Punkt im Detail betrachten.

Außerdem werden wir auf die Gründe für die Demontage der Anlage und die vorbereitenden Arbeiten eingehen, die vor dem Austausch des Außen- und Innengeräts einer ausgedienten Split-Klimaanlage durchgeführt werden müssen.

Gründe für die Demontage einer Haushalts-Split-Klimaanlage

Der offensichtlichste und wichtigste Grund für die Außerbetriebnahme der Klimaanlagenmodule scheint das vollständige Ablaufen der angegebenen Lebensdauer dieser Geräte zu sein.

Tatsächlich ist es am besten, ein Gerät, das seine Lebensdauer erreicht hat, durch ein neues zu ersetzen. Und diese Praxis ist unter Besitzern ausgedienter Klimaanlagen recht häufig anzutreffen.

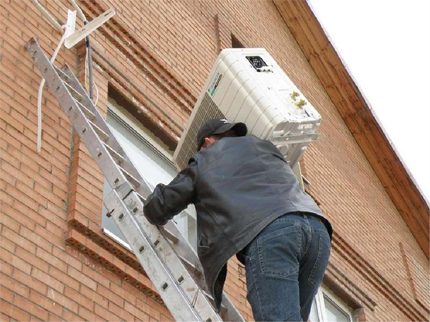

Ein nicht optimales Beispiel für die Demontage des Außenmoduls einer Haushalts-Split-Klimaanlage. Diese Art der Abnahme ist ein direkter Verstoß gegen die Sicherheitsvorschriften. Es sollten andere Methoden der Abnahme verwendet werden.

Allerdings muss die Split-Klimaanlage auch demontiert werden, wenn die Haupttechnik ausfällt, zum Beispiel der Kältekompressor. Wir empfehlen, sich näher mit den Methoden zur Diagnose des Kompressors und den Reparaturtipps zu befassen.

Das kann jederzeit passieren, unabhängig von der festgelegten Betriebsdauer. In jedem Fall entsteht die Notwendigkeit, das Außengerät der Anlage zu demontieren.

Die Demontage der Klimaanlagenmodule zum Zweck der Verlagerung des Systems an einen anderen Installationsort ist ebenfalls möglich. Beispielsweise beim Umzug des Besitzers von einem Wohnsitz an einen anderen.

Eine solche Art der Demontage kommt zwar selten, aber im Haushalt vor. In jedem Fall sind bestimmte Kenntnisse erforderlich, um die Klimaanlage selbstständig ohne Beschädigung der Technik zu demontieren.

Was ist vor Arbeitsbeginn zu wissen?

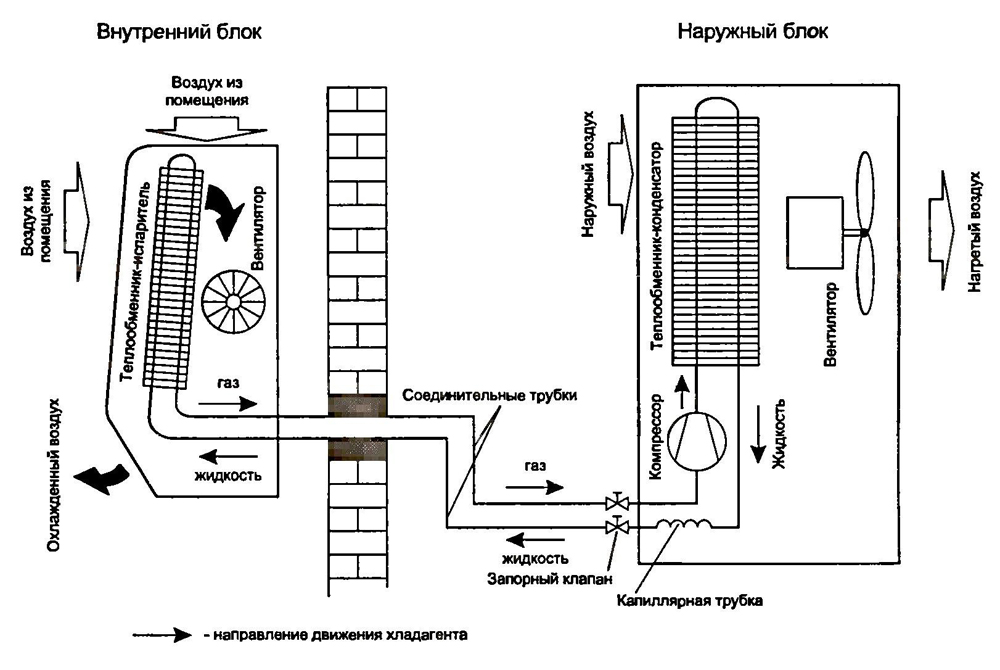

Personen, die sich vorgenommen haben, die Split-Klimaanlage selbst zu demontieren, müssen zumindest den Aufbau (das Schema) eines solchen Systems kennen. Näheres zum Aufbau des Innengeräts haben wir hier besprochen.

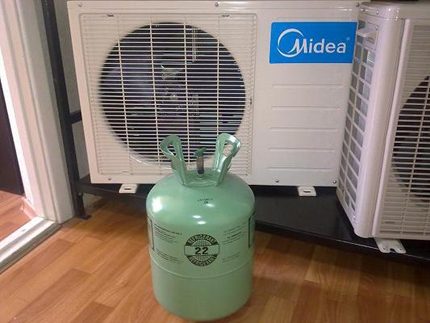

Außerdem ist zu beachten: Die Arbeitskomponenten des Geräts stehen unter hohem Druck von Kältemittel – einem Gas, das eine Gesundheitsgefahr darstellt.

Jeder potenzielle Besitzer einer Klimaanlage, der plant, das System selbst zu montieren oder zu demontieren, sollte ein solches Schema sorgfältig studieren.

Auch die elektrischen Schaltkreise des Klimageräts sollten Gegenstand des Studiums sein, insbesondere wenn beabsichtigt wird, das Gerät nach der Demontage an einem anderen Ort wieder zu montieren.

Schließlich sind entsprechende technische Fähigkeiten und die Beherrschung von Schlosser-, Elektro- und Spezialwerkzeugen des Kältetechnikers erforderlich.

Die Durchführung von Arbeiten zur Demontage des Innen- und Außenmoduls endet nicht allein mit dem Trennen und Entfernen dieser Module.

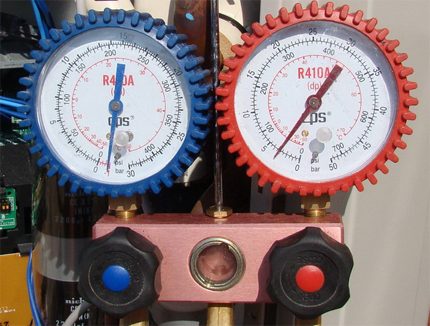

Das wichtigste Werkzeug des Kältetechnikers, das sowohl bei der Wartung von Haushaltskältegeräten als auch bei der Montage und Demontage von Split-System-Modulen erforderlich ist.

Nach dem Trennen und Demontieren muss jedes Modul entlang der Kältemittelleitungen sicher abgedichtet werden. Dies dient dazu, das Eindringen von Schmutz- und Staubpartikeln in den Kreislauf zu verhindern.

Kenntnisse der klassischen Montage von Split-Klimaanlagen erleichtern die Demontagearbeiten. Traditionell werden die Arbeitsmodule – Innen- und Außengerät – so nah wie möglich beieinander platziert, trotz der Tatsache, dass die beiden Komponenten durch eine Wand (mehrere Wände) getrennt sind.

Die Länge der Kältemittelleitungen bei der klassischen Montage überschreitet in der Regel zwei Meter nicht. Dies ist ein typischer Wert für Haushaltssysteme.

Die Rohrleitungen des Kreislaufs werden isoliert (jede einzeln), zusammen mit dem elektrischen Kabel gebündelt und bilden durch einen Kanal eine Arbeitsleitung, die die beiden Module verbindet.

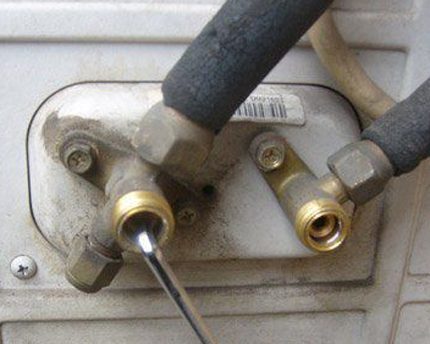

Ventileinheit einer klassischen Split-Klimaanlage. Auf dem Bild sind die Ventile mit abgenommenen (abgeschraubten) Messingkappen dargestellt. Im Inneren sind deutlich die Innensechskant-Schäfte zu erkennen.

Das Rohr mit kleinerem Durchmesser – ist die Druckleitung des Kältemittels vom Kompressor. Entsprechend ist das Rohr mit größerem Durchmesser die Saugleitung des Kältemittels.

Jedes der Rohre wird über Systemventile an das Außengerät angeschlossen. Dabei ist eines der Ventile, in der Regel das der Saugleitung, zwingend mit einem Serviceanschluss ausgestattet.

Der sogenannte Serviceanschluss ist ein gewöhnliches Rohrabzweigstück mit Gewinde, auf das der Anschlussnippel des Füllschlauchs oder der Anschlussschlauch der Manometerstation geschraubt wird. Dieses Abzweigstück (Serviceanschluss) ist bei der Demontage des Systems nützlich.

Detaillierte Anleitung zur Demontage

Also, wenn alles Vorstehende zur Kenntnis genommen wurde, kann mit den Arbeiten begonnen werden, die mit der Außerbetriebnahme der Klimaanlage und dem anschließenden Entfernen von ihrem „Arbeitsplatz“ verbunden sind. Betrachten wir diesen Prozess Schritt für Schritt, um ein besseres Verständnis zu bekommen.

Schritt #1 — Entleeren des Systemkreislaufs vom Kältemittel

Es ist strengstens verboten, den Arbeitskreislauf der Anlage auf banale Weise von Kältemittel zu befreien – durch Freisetzung des Kältemittels in die Umwelt.

Nur eine Person, die sich mit dem Thema nicht auskennt, könnte auf die Methode verfallen, bei der es ausreicht, eine beliebige Anschlussmutter der Rohrleitungen zu lösen (teilweise abzuschrauben) und auf diese Weise das Kältemittel entweichen zu lassen.

Jedes Split-System ist mit einem Kältemittel befüllt, das im Systemkreislauf unter hohem Druck steht. Die Demontagearbeiten erfordern das Befreien des Kreislaufs vom Kältemittel

Alles wird viel einfacher, indem das Kältemittel im Kondensator der Klimaanlage gesammelt wird. Zudem wird dieses Kältemittel am neuen Aufstellort erfolgreich weiterverwendet. Das bedeutet, dass nicht nur eine einfache Prozedur zur Entleerung des Kreislaufs vom Kältemittel vorliegt, sondern auch ein Faktor der Einsparung bei der Kältemittelbefüllung.

Daher ist es erforderlich, um das System zu befreien, bei laufender Klimaanlage im Kühlbetrieb das Ventil auf der Druckleitung zu schließen. Zum Drehen der Ventilspindel wird ein Inbusschlüssel verwendet. Zuvor muss die schützende Messingkappe des Ventils abgeschraubt werden.

In diesem Modus arbeitet das Split-System, bis der Niederdruckschutz auslöst. Es wird jedoch empfohlen, eine Manometerstation zu verwenden, um den Druck im Kreislauf überwachen zu können. Die Manometerstation wird an den entsprechenden Serviceanschluss angeschlossen.

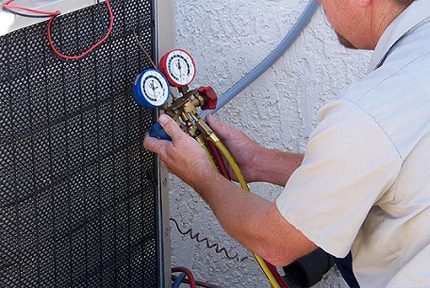

Es wird empfohlen, die Drucküberwachung des Kältemittels im Kreislauf mit einer Manometerstation anzuwenden, falls eine Demontage einer Haushaltsklimaanlage durchgeführt wird.

Nachdem der Restdruck im Kreislauf auf ein Minimum (0 bar) gefallen ist, muss die Klimaanlage ausgeschaltet werden, falls der Schutz nicht ausgelöst hat.

Warten Sie eine Weile und wiederholen Sie den Vorgang, wenn der Druck im Kreislauf ansteigt. Auf diese Weise wird das Kältemittel vollständig aus dem Arbeitskreislauf direkt in den Kondensator des Geräts abgelassen.

Im letzten Schritt:

• schließen Sie das Ventil an der Saugleitung;
• entfernen Sie die Manometerstation;
• lösen Sie die Anschlussmuttern der Kupferrohre;

Dichten Sie anschließend die Abzweigungen an den Ventilen und die Enden der abgetrennten Rohre ab.

Schritt #2 — Trennen der elektrischen Stromkreise

Nachdem der Kreislauf nun kein Kältemittel mehr enthält, ist es sinnvoll, die Arbeiten zum Trennen der Stromkreise durchzuführen. Grundsätzlich verfügt jedes Gerät über einen Schaltplan, der sich normalerweise auf der Rückseite der Abdeckung des Ventilblocks des Außenmoduls befindet.

Falls der Schaltplan fehlt oder es Unklarheiten hinsichtlich des Anschlusses gibt, wird empfohlen, die Kontaktbelegung während des Trennens zu skizzieren.

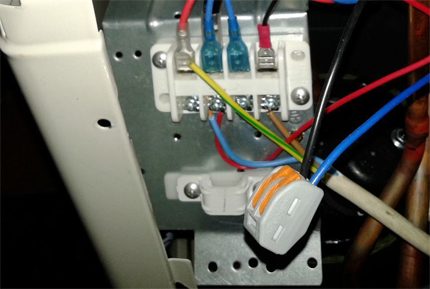

Der elektrische Schaltplan der Module einer Split-Klimaanlage muss beim Demontieren des Geräts unterbrochen werden. Es ist ratsam, jeden Anschlusspunkt auf Papier zu notieren, um die spätere Montage zu erleichtern.

Trennen Sie am Außenmodul nur die elektrischen Leiter, die vom Innenmodul zum Außenmodul führen. Zudem müssen Sie vermutlich auch die Netzleitung trennen, da diese in den meisten Fällen innerhalb des Gebäudes verlegt ist.

Nach dem Trennen der erforderlichen Stromkreise können Sie direkt mit der Abnahme des Außenmoduls von den Metallhalterungen beginnen.

Schritt #3 — Demontage der Innen- und Außengeräte

Die Reihenfolge der Abnahme von Innen- und Außeneinheit ist nicht entscheidend. Es wird jedoch empfohlen, zuerst die Außeneinheit zu demontieren.

Für die Abnahme der vollständig getrennten Außeneinheit müssen Sie:

• die Schraubverbindungen an den Trägerkonsolen lösen;
• die Einheit mit einem stabilen Transportsell umschlingen (falls in der Höhe);
• sie vorsichtig von den Konsolen schieben und zu Boden lassen;
• die Trägerkonsolen demontieren.

Danach gehen Sie zur Inneneinheit über. Bevor Sie diese direkt abnehmen, befreien Sie die Durchführung der Kupferrohre und der elektrischen Leiter vorsichtig von Hindernissen.

Wenn möglich, sollten Sie die elektrischen Leitungen aus der Durchführung herausziehen.

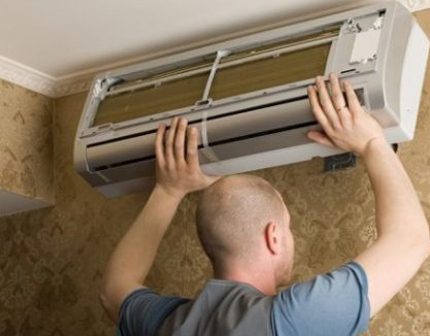

Die Demontage der Inneneinheit einer Split-Klimaanlage für den Hausgebrauch ist recht einfach. Dies liegt sowohl am leichteren Zugang zur Einheit als auch am geringeren Gewicht im Vergleich zur Außeneinheit.

Die Inneneinheit einer Haushalts-Split-Klimaanlage wird in der Regel an einer Montageplatte befestigt, die zum Installationssatz gehört. Die Befestigung erfolgt mittels Einhängen ohne zusätzliche Schrauben.

Daher genügt es für die Abnahme der Einheit, einen leichten Zug „auf sich zu“ auszuüben und die Einheit dann etwas nach oben zu heben.

Die von der Montageplatte abgenommene Einheit bleibt noch an den Kupferrohren des Kreislaufs befestigt. Sie müssen die Befestigungsmuttern lösen und die Rohre trennen. Beachten Sie, dass diese Arbeit in der Schwebe ausgeführt werden muss.

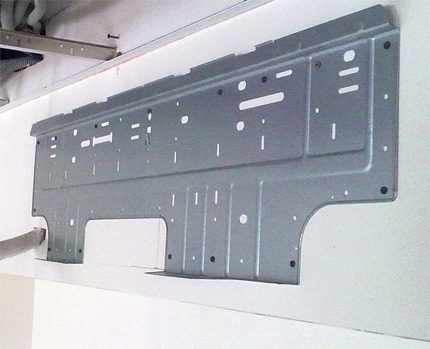

Beispiel einer Montageplatte des Innengeräts eines Modells von Haushaltsklimaanlagen. Das Innengerät wird in der Regel einfach auf diese Platte aufgesetzt und mit Rastnasen fixiert.

Möglicherweise benötigen Sie eine Unterlage oder die Hilfe eines Nachbarn, Freundes oder Bekannten. Nach der Trennung müssen die Verbindungsstellen der Rohrleitungen unbedingt abgedichtet werden.

Zuletzt muss die Montageplatte des Innengeräts von der Wand demontiert, die Kupferrohre und sonstigen Anschlusszubehör aus dem Wanddurchbruch entfernt werden. Damit gilt die Demontage der Haushalts-Split-Klimaanlage als abgeschlossen.

Doch eine Demontage ist nicht immer nötig. Handelt es sich um eine Störung oder Reparatur, kann man oft alles beheben, ohne die Split-Geräte abzunehmen. Wenn Sie beispielsweise feststellen, dass die Split-Klimaanlage in den Raum tropft, müssen Sie die Anlage in diesem Fall nicht abnehmen. Sie können die Ursache der Störung finden und selbst beheben.

Wie man das richtig macht und welche Verfahren bei der Wartung der Anlage regelmäßig durchgeführt werden sollten, haben wir in den folgenden Artikeln ausführlich behandelt:

• Was tun, wenn die Split-Klimaanlage in den Raum tropft: häufige Störungen und deren Behebung
• Wartung von Split-Klimaanlagen: Reinigung, Reparatur und Befüllung der Klimageräte in Eigenregie

Fazit und nützliche Videos zum Thema

Ein Video, das die Demontage-Prozedur zeigt, wird eine zusätzliche Hilfe für Personen sein, die die Anlage selbst abnehmen möchten.

Das Video veranschaulicht alle Feinheiten der Durchführung:

Die eigenhändige Demontage einer Haushalts-Split-Klimaanlage ist ein durchaus realisierbarer Prozess. Hauptsache, man hat eine Vorstellung vom Aufbau solcher Geräte und davon, wie deren Montage erfolgt. Offensichtlich ist die Demontage in umgekehrter Reihenfolge durchzuführen.

Sie beschäftigen sich mit der Installation, dem Austausch, der Reparatur und Wartung von Split-Klimaanlagen und haben schon oft Geräte abgenommen und wieder angebracht? Teilen Sie Ihre Demontage-Geheimnisse mit Neulingen auf diesem Gebiet – hinterlassen Sie Ihre Empfehlungen unten unter diesem Artikel.

Wenn Sie sich zum ersten Mal mit der Demontage von Split-Geräten befassen und Fragen haben, die wir in diesem Material nicht behandelt haben, stellen Sie sie unseren Experten und anderen Besuchern der Website.
