Wie Sie eine Tauchpumpe selbst reparieren: Überblick über häufige Defekte

Eine Tauchpumpe auf dem Grundstück ist eine Art Allheilmittel bei unvorhergesehenen Situationen. Vom Aufbau her ähnelt sie einer Trinkwasserpumpe, kann aber verschmutztes Wasser mit groben Bestandteilen fördern.

Doch wie jedes andere Gerät kann auch dieses ausfallen. Lassen Sie uns versuchen, die Schwachstellen des Aggregats zu verstehen und herauszufinden, ob Sie eine Tauchpumpe bei Bedarf selbst reparieren können.

Aufbau einer typischen Tauchpumpe

Die Fähigkeit, Wasser mit feinem Kies, großen Sandanteilen und organischen Rückständen zu fördern, ist eine sehr nützliche Eigenschaft, wenn Wasser nach einer Überschwemmung abgepumpt oder ein Teich trockengelegt werden soll. Abwasserpumpen sind für den Betrieb unter solchen Bedingungen ausgelegt, aber eine Überlastung führt nicht selten zu Defekten.

Am besten lernen Sie die innere Struktur des Geräts gleich nach dem Kauf kennen, um zu wissen, welche Teile bei Verstopfung oder Defekt ausfallen können. Dazu müssen Sie nicht das Gehäuse öffnen oder eine Demontage vornehmen – es genügt, das Schema zu studieren, das der Anleitung für Anschluss und Wartung beiliegt.

Die Saugöffnung des Pumpenaggregats kann unterschiedlich angeordnet sein: Bei Tauchmodellen befindet sie sich im unteren Teil und ist mit einem Filtergitter versehen

Geräte für den privaten Gebrauch auf Gartengrundstücken zeichnen sich nicht durch hohe Leistung oder komplexe Technik aus. Im Gegensatz zu schweren Industrieanlagen sind sie kompakt, relativ leicht (Durchschnittsgewicht 3–7 kg) und bestehen aus Stahl- oder Kunststoffteilen, obwohl für Industriemodelle und manche Haushaltsgeräte immer noch Gusseisen verwendet wird.

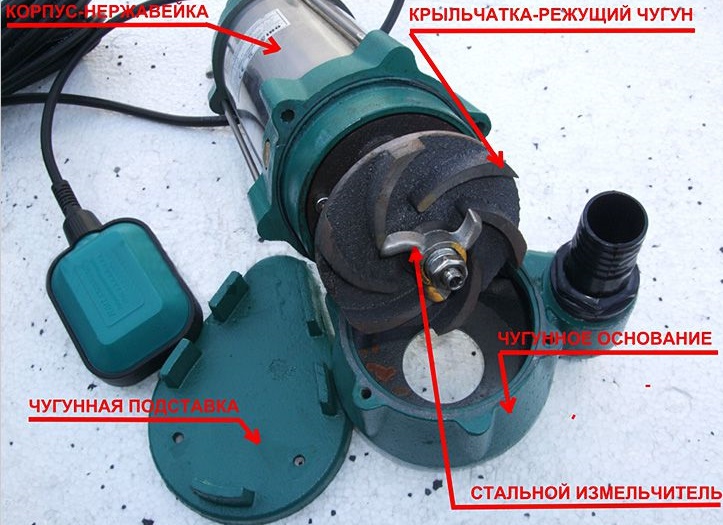

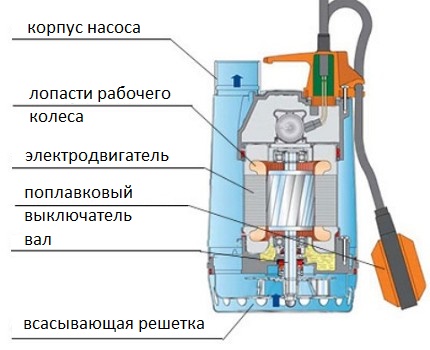

Die Hauptbestandteile der Tauchpumpe sind das Pumpenaggregat, das Wasser fördert, und der Elektromotor, der die Welle mit den Schaufeln antreibt. Der Motor befindet sich in einem robusten Gehäuse aus Edelstahl oder verstärktem Polypropylen, das doppelwandig ausgeführt ist. Zwischen den Außen- und Innenwänden zirkuliert Wasser, das die Kühlung behindert.

Moderne Modelle sind mit einem Thermoschutz ausgestattet, der bei Überlastung des Geräts auslöst. An der Antriebswelle ist ein Laufrad befestigt – eine schraubenförmige Vorrichtung, die Flüssigkeit ins Innere des Gehäuses fördert. Beim Einschalten des Aggregats beginnt sich das Laufrad zu drehen, saugt von außen Wasser an und drückt es entlang der Wände zur Auslassöffnung. Auf die erste Wasserportion folgt die nächste – und so weiter, bis der Mechanismus stoppt.

Regelt die Betriebshäufigkeit des Schwimmerschalters. Er überwacht den Flüssigkeitsstand in einem Behälter oder natürlichen Gewässer und schaltet das Gerät bei einem abrupten Absinken automatisch aus.

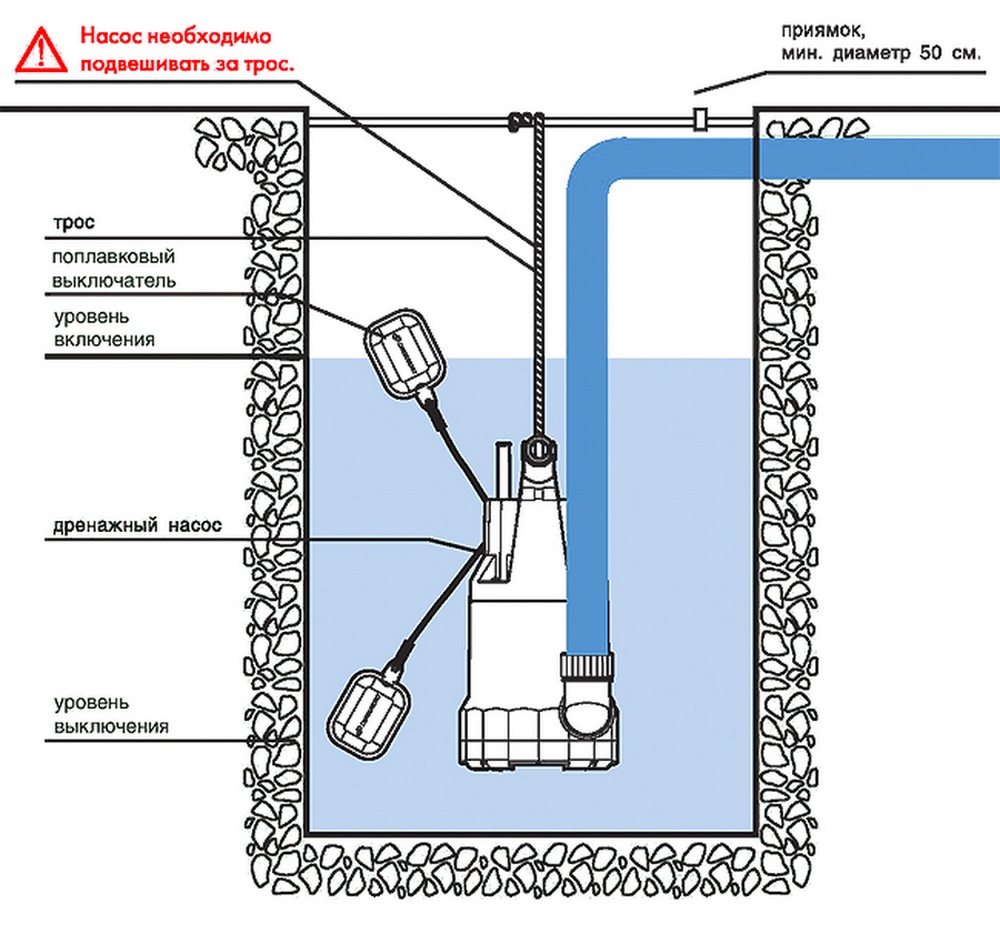

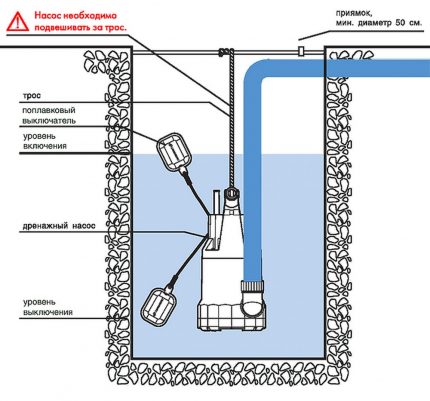

Schema, das das Funktionsprinzip des Schwimmerschalters erklärt: Der Schwimmer hält sich aufgrund physikalischer Gesetze an der Wasseroberfläche, die beim Abpumpen zusammen mit ihm absinkt. Bei Erreichen des unteren Grenzwerts gibt der Schwimmer den Befehl zum Abschalten des Aggregats.

Wie Sie sehen, ist der Aufbau einer Drainagepumpe recht einfach. Wenn Sie schon einmal eine Tiefbrunnenpumpe zerlegt und gereinigt haben, werden Sie auch mit dieser Gerätekategorie zurechtkommen. Ein wenig anders ist die Fäkalienpumpe, die eine zusätzliche Einheit zum Zerkleinern zu großer Partikel besitzt.

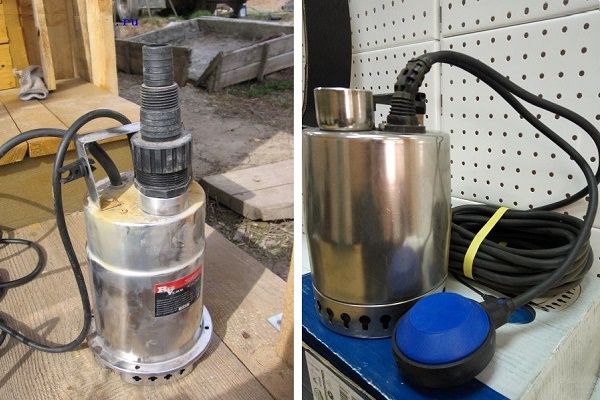

Unterschiede zwischen Tauch- und Oberflächenmodellen

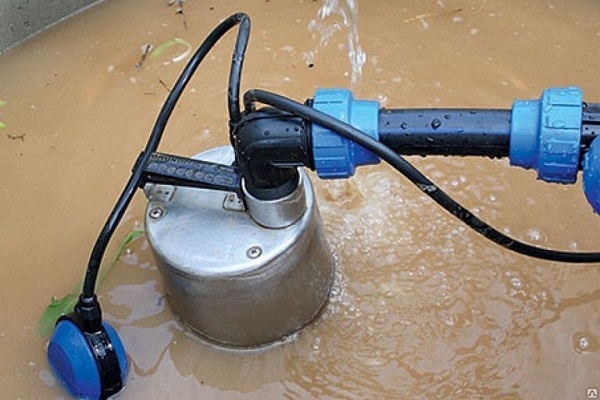

Ein Tauchgerät eignet sich zur Reinigung tiefer Behälter, wie zum Beispiel eines gerade in Betrieb genommenen Brunnens. Die erste darin angesammelte Flüssigkeit kann nicht als Trinkwasser bezeichnet werden, da sie viele grobe Einschlüsse von Sand und Ton enthält. Im Laufe eines Tages muss das verschmutzte Wasser abgepumpt werden, damit sauberes, trinkbares Wasser an seine Stelle tritt.

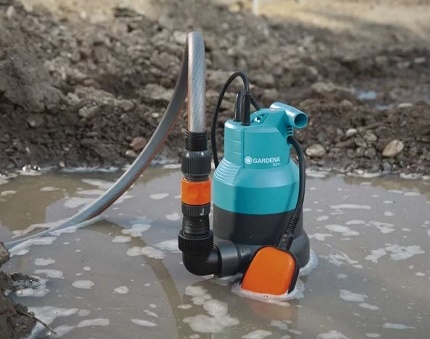

Die Drainagepumpe Gardena Classic ist zum Abpumpen von Schmutzwasser bestimmt und hat eine Förderleistung von 6.000 l/h bei einer maximalen Eintauchtiefe von 7 m.

Im Gegensatz zur Tauchpumpe wird eine Oberflächenpumpe nicht für tiefe Behälter verwendet; sie eignet sich besser zum Abpumpen von Wasser aus einem Schwimmbecken oder Keller – bei dessen Überflutung. Am Boden des Behälters wird ein Schlauch zur Aufnahme des Schmutzwassers platziert, ein zweiter Schlauch dient zum Abführen des Abwassers.

Wenn die Pumpe in einer Notsituation verwendet wird, ist es sinnvoll, eine Schwimmervorrichtung zu verwenden, die den kritischen Wasseranstieg überwacht. Der Vorteil besteht darin, dass die Konstruktion des Mechanismus das Fördern von Flüssigkeiten mit großen Schmutzpartikeln ermöglicht – bis zu 5 cm (seltener 10 cm).

Es ist klar, dass sich das Aggregat des Oberflächentyps in seiner Bauweise unterscheidet. Im Inneren des Metallgehäuses sind Arbeitswelle und Rad befestigt, und der Motor kann unterschiedlich sein: Bei Kreiselpumpen ist er einphasig mit externer Belüftung, bei selbstansaugenden Modellen asynchron zweipolig.

Trotz der Verschmutzung des Fördermediums sollte der Betrieb der Pumpe mit einer Flüssigkeit, in der Benzin, Kerosin oder andere Erdölprodukte und Chemikalien gelöst sind, vermieden werden.

Ursachen für Defekte an Tauchpumpen

Sowohl neue Geräte als auch solche, die schon mehrere Jahre im Einsatz sind, können kaputtgehen. Ein gerade gekauftes Gerät kann aufgrund eines bei der Montage aufgetretenen Produktionsfehlers ausfallen: eines beschädigten Kolbens oder eines falsch angeschlossenen Ventils.

Häufig treten Defekte aufgrund unsachgemäßer Montage auf, wenn:

• das Aggregat nicht tief genug abgesenkt wurde;
• Luft in die Wasseransaugkammer gelangt ist;
• sich die Wasseransaugöffnung oberhalb des Wassers befindet und nicht von Flüssigkeit bedeckt ist.

Diese Mängel lassen sich leicht durch eine einfache Überprüfung beheben, aber es ist besser, sie zu vermeiden.

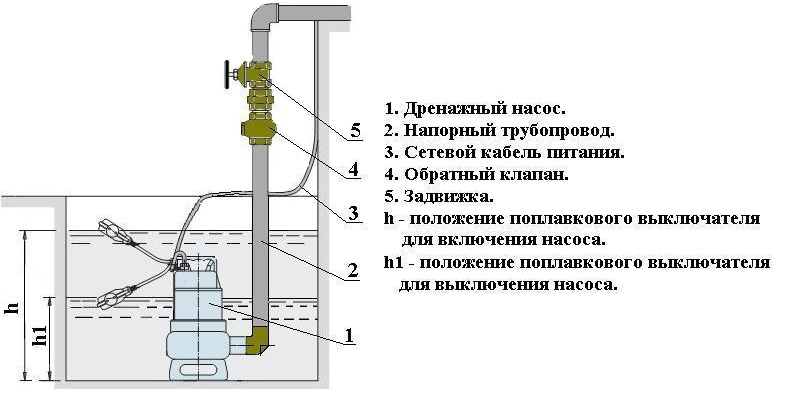

Auf dem Schema der Installation einer Drainage-Tauchpumpe ist neben der Anordnung der Hauptausrüstung auch die Montage der Druckleitung mit Rückschlagventil und Absperrschieber zu sehen.

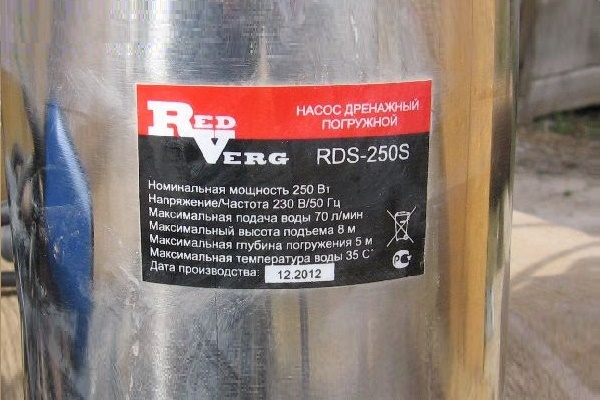

Am häufigsten treten Probleme während des Betriebs der Geräte auf. Der Hersteller gibt Kontrollparameter vor, innerhalb derer gehandelt werden muss (diese sind im technischen Datenblatt des Produkts angegeben). Wenn die Geräte falsch oder nicht bestimmungsgemäß verwendet werden, halten sie der Belastung einfach nicht stand.

Zum Beispiel ist für eine Drainagepumpe das Fördern von Schmutzwasser normal. Das bedeutet, dass Probleme auftreten können, wenn man beginnt, sauberes Trinkwasser zu fördern (für das Bohrloch- und Brunnenpumpen vorgesehen sind). Im Gegensatz dazu verstopfen zu große Verunreinigungen die Filter, wodurch die Pumpenarbeit unterbrochen wird.

Auch Probleme sind zu erwarten, wenn die Geräte im Leerlauf, im Trockenlauf betrieben werden – es kommt zwangsläufig zu einer Überhitzung, die nicht immer selbst behoben werden kann. Infolge eines Versehens kann die Angelegenheit mit einer teuren Servicereparatur enden.

Fehlende vorbeugende Wartung und seltene technische Inspektionen können ebenfalls zu Defekten führen. Viele Unannehmlichkeiten lassen sich vermeiden, indem man ihnen durch den Austausch eines Teils oder eine einfache Reinigung vorbeugt.

Störungen und deren Behebung

Es gibt mehrere Möglichkeiten, das Gerät selbst zu reparieren, sofern das defekte Teil durch ein neues ersetzt werden kann oder ein einfacher technischer Vorgang (z. B. Reinigung) möglich ist. Dazu muss das Gehäuse geöffnet, eine Diagnose durchgeführt, die Störung ermittelt und ein identisches Teil beschafft werden.

Wenn Sie Tauchpumpen nur selten nutzen oder sie nur im Notfall (Überschwemmung) einsetzen möchten, sollten Sie nicht voreilig eine teure Pumpe kaufen – ein günstiges Modell lässt sich leichter ersetzen. Pumpen Kalibr – ab 25 €

Zu den machbaren Arbeiten gehören der Austausch des Kondensators, des Laufrads oder des Schwimmerschalters, die Reparatur des Stromkabels, die Befestigung des Dämpfers sowie das Entfernen von großen Lehm- und Sandbrocken, die im Gehäuse feststecken.

Wenn das Gehäuse aus Gusseisen gerissen ist, das Ventil defekt ist oder die Wicklung nicht mehr funktioniert, sollte man sich an ein Service-Center wenden oder über den Kauf einer neuen Pumpe nachdenken. Günstige Drainagegeräte aus chinesischer Produktion sind preiswert, daher ist es nicht sinnvoll, eine teure professionelle Reparatur in Auftrag zu geben.

Defekt #1 – Das Netzkabel ist defekt

Das flexible Element – das Kabel – ist stets gefährdet, da durch regelmäßiges Verdrehen und Knicken (was beim Transport und Neuaufstellen häufig vorkommt) die Drähte unter der Kunststoff- oder Gummiisolation reißen, wodurch die Stromversorgung der Pumpe unterbrochen wird.

Es muss die Bruchstelle gefunden und die Verbindung hergestellt werden. Diese Operation ist einfach durchzuführen, wenn der Bruch in der Nähe des Steckers auftritt – Sie müssen nur die Drähte abisolieren und verbinden, und anschließend die Arbeitsstelle sorgfältig isolieren.

Versuchen Sie beim Herausziehen des Kabels, die Befestigungspunkte jedes Kabels (sie sind unterschiedlich gefärbt) zu markieren und sich zu merken, damit Sie bei der Wiedermontage nicht "Phase", "Erde" und "Null" verwechseln.

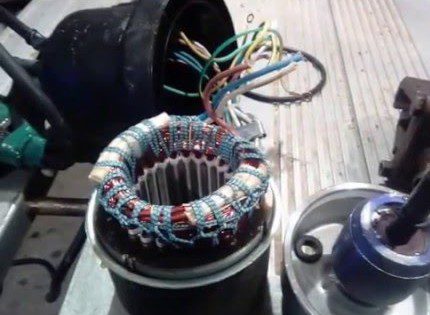

Ein Kabelbruch im Anschlussbereich der Pumpe erfordert mehr Zeit für die Reparatur. Zuerst müssen Sie die Ausrüstung aus dem Wasser nehmen, abwischen und trocknen, dann zerlegen, um zum internen Anschlussblock zu gelangen. Bereiten Sie sich darauf vor, dass Sie statt Sechskantlöchern auf Dreikantlöcher stoßen, was die Auswahl eines Schraubendrehers erschwert.

Die Abdeckung sollte vorsichtig ohne Rucke und Kraftaufwand abgenommen werden. Nachdem Sie die Schrauben gelöst haben, die das Spannelement halten, können Sie das Kabel betrachten und die Bruchstelle feststellen. Das verschlissene Stück entfernen wir, montieren das Kabel wieder an seinem Platz, befestigen das Spannelement und ziehen die Schrauben fest.

Defekt #2 – Die Wasserzufuhr ist unterbrochen

Der Motor läuft einwandfrei, aber die Flüssigkeit fließt entweder gar nicht mehr oder strömt in kleinen unregelmäßigen Stößen.

Es kann mehrere Ursachen für dieses seltsame Phänomen geben:

• Ein Teil der Zuleitung ist verstopft. Dies ist der Abzweigschlauch oder das Zuführrohr. Es hat sich eine Art Verstopfung aus Algenbüscheln und Lehmstücken gebildet. Sie müssen die Rohre abtrennen und reinigen. Möglicherweise ist die Rohrlänge größer als vom Hersteller empfohlen, sodass der Druck für den erforderlichen Förderdruck nicht ausreicht.

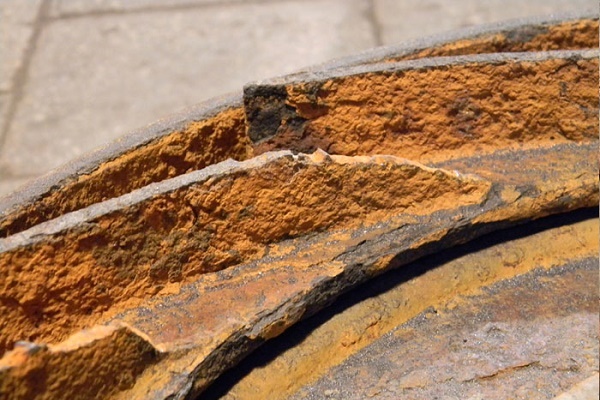

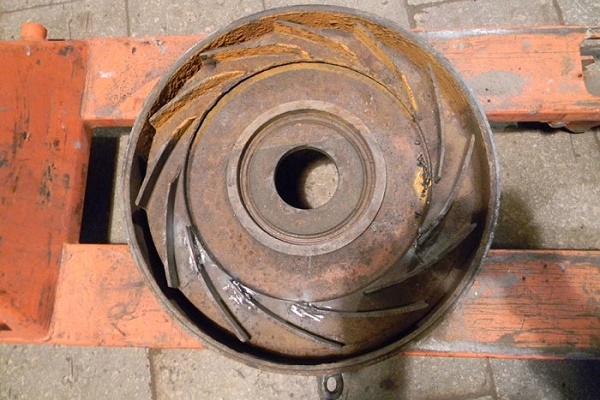

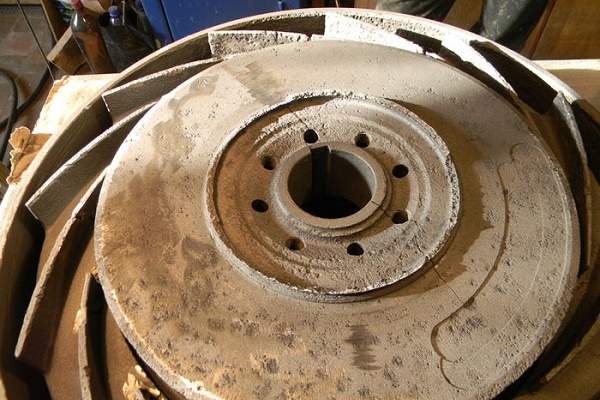

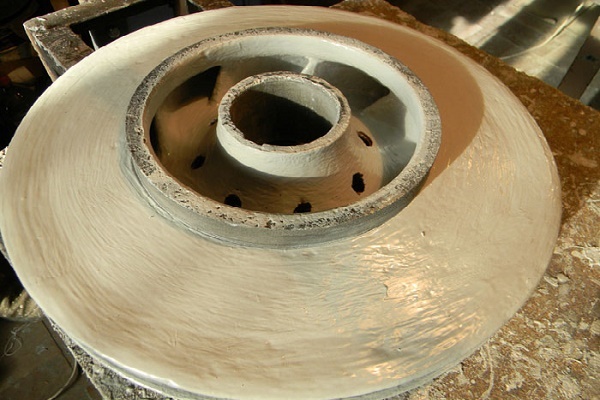

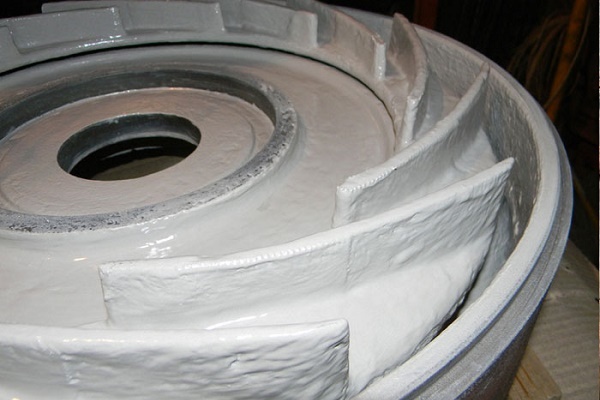

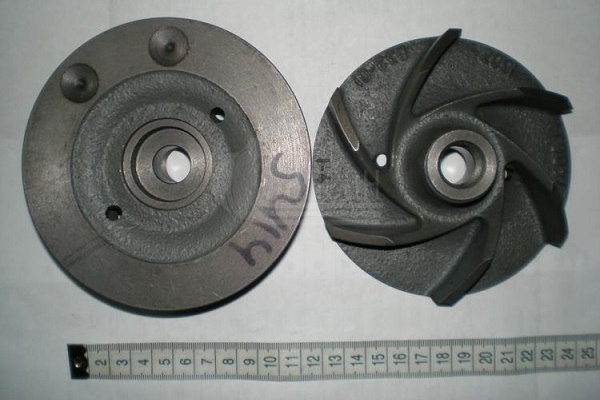

• Das Laufrad ist verschlissen. Die Schaufeln sind verbogen oder beschädigt. Sie sollten das Gerät zerlegen, die Teile austauschen, nachdem Sie zunächst visuell (soweit möglich) die Ursache der Störung ermittelt haben.
• Die Flüssigkeit ist mit Schmutz und Ablagerungen übersättigt. Daher hat das Wasser eine zähe Konsistenz und lässt sich nur schwer pumpen. Das Problem lösen wir, indem wir die Saugöffnung etwas über den Boden, wo sich Sediment ansammelt, anheben.
• Die Motorleistung hat merklich nachgelassen. Dies ist sogar am Geräusch erkennbar. Möglicherweise gibt es Probleme mit der Stromversorgung, defekte Lager oder eine Undichtigkeit im Ölraum. Eine Demontage des Gehäuses ist erforderlich, um die Ursache des Defekts zu ermitteln und die verschlissenen Teile auszutauschen.

Das häufigste Problem ist eine Verstopfung des Filters. Um das Sieb und die Saugöffnung zu reinigen, können Sie versuchen, etwas sauberes Wasser durch die Pumpe laufen zu lassen. Falls dieses Verfahren nicht hilft, sollten Sie das Gehäuse zerlegen und alle Kammern reinigen, indem Sie Steinchen, Algen und Holzsplitter entfernen.

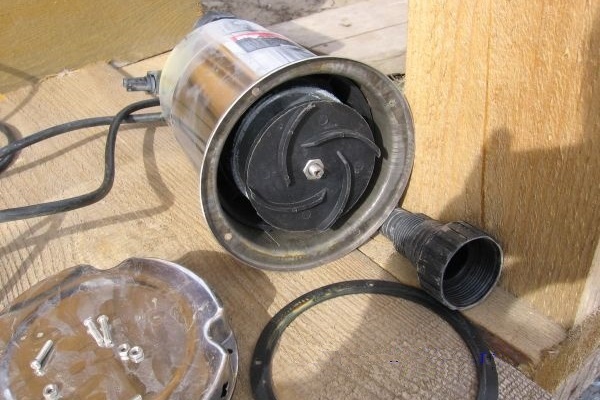

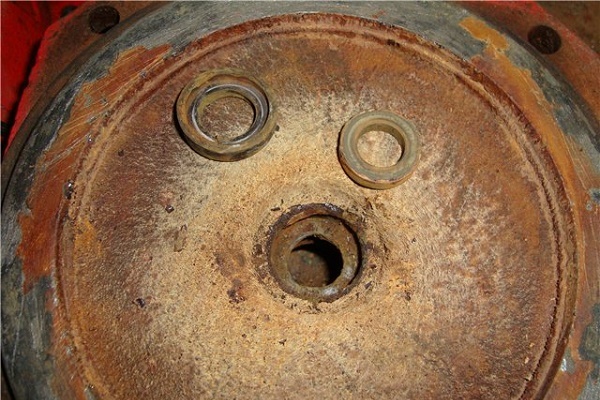

Bei der Demontage können Sie auf eine unangenehme – Überraschung stoßen: die Verschmelzung verrosteter Befestigungsschrauben mit dem Gehäuse. Die Schraubenköpfe müssen vorsichtig mit einer Flex abgetrennt werden, und anstelle der alten Befestigung sind neue Schrauben einzusetzen.

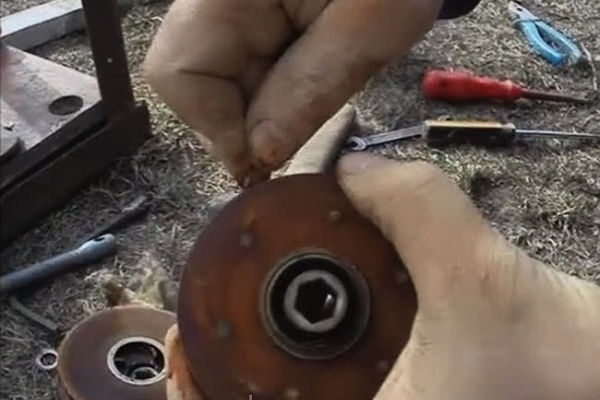

Beim Zerlegen des Geräts sollten Sie unbedingt Schaltpläne oder die Anleitungen des Herstellers verwenden. Sie helfen Ihnen, die Teile systematisch zu demontieren und die Befestigungspunkte der Schrauben schnell zu finden. In manchen Fällen führt Verschleiß der Befestigung oder Lockern der Muttern zu einer Verschiebung von Teilen, was ebenfalls die Leistung des Geräts beeinträchtigt.

Defekt #3 – Der Motor startet nicht

Sie schließen die Stromversorgung an – aber die Pumpe funktioniert nicht, gibt kein Geräusch von sich und fördert kein Wasser. Machen Sie sich darauf gefasst, dass Sie die gesamte Ausrüstung untersuchen müssen.

Hier sind die häufigsten Ursachen für Motorausfälle:

• Störung der Stromversorgung durch Kabelbruch. Überprüfen Sie das Kabel durch Abtasten und finden Sie die Bruchstelle. Wenn sich die Schadstelle im Bereich des Pumpenanschlusses befindet, gehen Sie wie oben beschrieben vor.
• Die Statorwicklung ist defekt. Dies geschieht durch Trockenlauf. Wenn Sie sie nicht selbst ersetzen können, wenden Sie sich an Fachleute.
• Das Lager hat sich verklemmt. Überprüfen Sie das Teil auf seine Eignung, reinigen oder tauschen Sie es je nach Diagnoseergebnis.
• Das Sauggerät ist durch Schmutz verstopft. Führen Sie eine Reinigung der Schaufeln und des Gitters durch, überprüfen Sie die Unversehrtheit der aktiven Elemente und des Netzes.
• Der Schwimmerschalter ist defekt. Um seine Funktionsfähigkeit zu prüfen, muss das Relais überbrückt werden. Möglicherweise liegt das Problem am Kabel, das den Schwimmer mit der Pumpe verbindet.

Wenn der Kondensator defekt ist, ist ein Austausch erforderlich. Bei einigen Modellen gibt es einen speziellen Zugang, der aus einer separaten Öffnung im Gehäuse besteht.

Wenn Verstopfungen recht häufig auftreten, lesen Sie erneut die Bedienungsanleitung des Produkts, um die Korngröße zu überprüfen. Möglicherweise ist die Pumpe nicht für das Fördern von Flüssigkeiten mit groben Schmutzpartikeln ausgelegt – zum Zerkleinern ist nur eine Fäkalienpumpe geeignet.

Defekt #4 – Die Pumpe schaltet sich von selbst aus

Beim Einschalten der Pumpe beginnt sie zu arbeiten, stoppt jedoch nach einiger Zeit von selbst. Höchstwahrscheinlich löst der Schutzmechanismus aufgrund einer Überhitzung des Motors aus.

Möglicherweise ist das sich erhitzende Kabel die Ursache. Es sollte überprüft werden, ob die Netzspannung mit den vom Hersteller angegebenen Parametern übereinstimmt. Bei Abweichungen muss ein Stabilisator erworben werden.

Ursache für Überhitzung oder spontane Abschaltung kann eine Oxidation der Kabel sein, die abgeschnitten oder ersetzt werden müssen. Das Problem wird nach einer vollständigen Überprüfung der übrigen Pumpenteile offensichtlich.

Die Abschaltung kann auch durch Verstopfung der Laufräder mit Schmutz verursacht werden. In diesem Fall empfehlen wir, eine vollständige Reinigung durchzuführen, d.h. das Gehäuse zu öffnen, die inneren Kammern und das Laufrad zu reinigen und den Filter zu überprüfen.

Wenn Verstopfungen recht häufig auftreten, lesen Sie erneut die Bedienungsanleitung des Produkts, um die Korngröße zu überprüfen. Möglicherweise ist die Pumpe nicht für das Fördern von Flüssigkeiten mit groben Schmutzpartikeln ausgelegt – zum Zerkleinern ist nur eine Fäkalienpumpe geeignet.

Defekt #5 – Das Einschalten der Pumpe löst die Sicherung aus

Beim Einschalten der Pumpe fliegen die Sicherungen heraus oder Kabel brennen durch. Die Ursache ist in den Teilen zu suchen, die direkt für die Stromführung verantwortlich sind – dem Kabel oder der Statorwicklung. Die Funktionsfähigkeit der Kabel kann mit einem Tester überprüft werden. Wenn ein verschlissener Bereich entdeckt wird, sollte das gesamte Kabel ersetzt werden oder (bei einem Bruch nahe dem Ende) gekürzt werden.

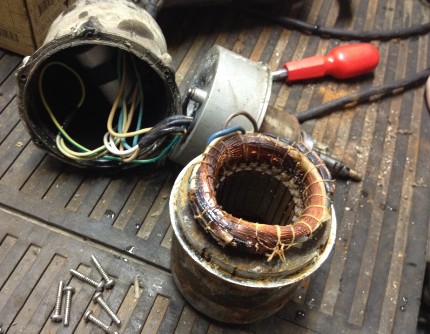

Die Reparatur der Wicklung ist eine aufwändige Aufgabe, die spezielle Kenntnisse erfordert. Selbst bei sorgfältig durchgeführter Nachwicklung ist ein Kurzschluss nicht ausgeschlossen. Wenn Sie keine Zeit haben, sich mit dem defekten Teil zu befassen, bringen Sie das Gerät zu einem Servicecenter – möglicherweise wird nach der Diagnose der Kauf einer neuen Pumpe empfohlen.

Wenn Sie sich entschieden haben, die Wicklung selbst zu reparieren, versuchen Sie, alle Parameter zu berücksichtigen – von der Anzahl der Windungen bis zu den Drahtdicken und der Drahtmarke.

Vorbeugende Maßnahmen und regelmäßige Wartung

Wie Sie sehen, kann die Ursache für den Verschleiß von Teilen sowohl der unvermeidliche Verschleiß als auch die Nichteinhaltung der Betriebsvorschriften sein. Damit das Gerät länger hält, versuchen Sie, die Empfehlungen des Herstellers zu befolgen. Platzieren Sie das Gehäuse beispielsweise so, dass die Saugvorrichtung einen bestimmten Abstand zum Boden des Behälters hat und keine groben Partikel ansaugt.

Überprüfen Sie mindestens einmal im Jahr die Funktionstüchtigkeit des Kabels und der inneren Teile, indem Sie das Gehäuse so weit wie möglich zerlegen. Führen Sie eine vorbeugende Reinigung durch, die die Lebensdauer der Teile um ein Vielfaches verlängert. Verwechseln Sie die Entwässerungspumpe nicht mit einer Schmutzwasserpumpe – sie hat keinen speziellen Zerkleinerer und kommt mit dem Transport großer Feststoffe nicht zurecht.

Fazit und nützliche Videos zum Thema

Videos von Hobbyhandwerkern helfen Ihnen, die Zerlegung von Pumpen verschiedener Marken richtig zu organisieren und Störungen selbst zu beheben.

Überhitzung des Stators aufgrund von Verletzung des Intervallbetriebs:

Besonderheiten der Reparatur einer Pedrollo-Pumpe:

Wie man eine Vichr-Tauchpumpe repariert:

Zerlegung der Pumpe Praktika DNG-400:

Die Reparatur einer Tauchpumpe in Eigenregie ist durchaus möglich und wünschenswert, wenn für die Instandsetzung eine Reinigung oder der Austausch eines Ersatzteils ausreicht. Komplizierte Notfälle – Risse im Gehäuse oder an der rotierenden Welle – sind für eine Selbstreparatur nicht geeignet. Die Beseitigung ernsthafter Probleme sollte Fachleuten überlassen werden, und wenn ein Austausch nicht sinnvoll ist, sollten Sie eine neue Pumpe kaufen.

Wenn Sie nach dem Studium unseres Materials noch Fragen haben oder auf eine Störung der Tauchpumpe gestoßen sind und wissen, wie Sie aus einer solchen Situation herauskommen, hinterlassen Sie bitte Kommentare. Wir sind sehr daran interessiert, Ihre Meinung zu erfahren.
