Schwimmerschalter: Wozu wird er benötigt und was ist bei Auswahl und Installation zu beachten?

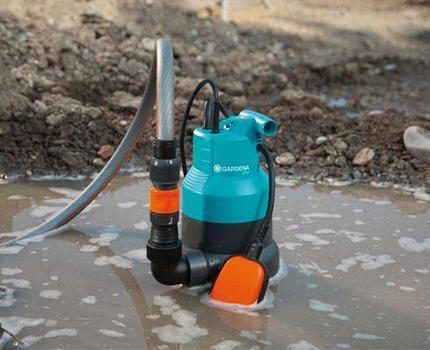

Ein zuverlässiger, praktischer und bequemer Schwimmerschalter sorgt für die korrekte automatische Regelung elektrischer Pumpen in Abwasser-, Drainage-, Entwässerungs- und Wasserversorgungssystemen. Er fungiert als Wasserstandsensor und schützt die Ausrüstung vor Trockenlauf.

Ein korrekt angeschlossenes Gerät überwacht die Funktion der Kommunikationselemente und schaltet die Pumpe ein oder aus, wenn der zulässige Wasserstand oder der Stand einer anderen Flüssigkeit im System sich ändert. Es wird in verschiedenen Vorratsbehältern, Tanks, Reservoiren, Brunnen usw. platziert.

Aufbau und Funktionen des Geräts

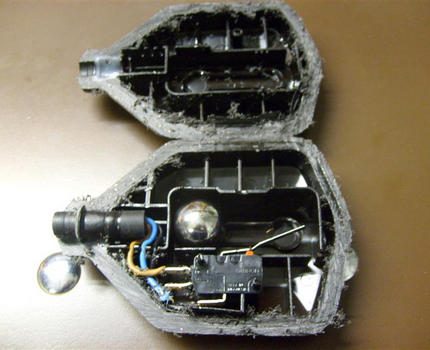

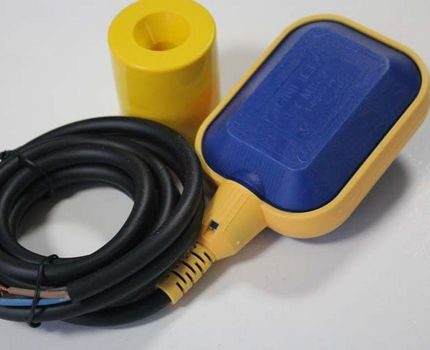

Ein Schwimmerschalter hat eine einfache Konstruktion. Im Inneren des Gehäuses aus robustem, hitzebeständigem Kunststoff befindet sich ein elektrischer Schalter. Ebenso befindet sich dort ein Hebel zum Umschalten der Kontakte im Schalter und eine Stahlkugel, die die Position des Hebelelements ändert, wenn sich die Position des Schwimmers selbst ändert.

Geräte dieser Art gehören zu den universellen Optionen der Haushaltsausrüstung, da sie sowohl bei Überlauf als auch bei Entleerung des Vorratsbehälters gleichermaßen korrekt auslösen.

Trotz der konstruktiven Einfachheit zeigt der Schwimmerschalter eine hohe Effizienz und kann mehrere Aufgaben gleichzeitig parallel lösen. Das Vorhandensein dieses Geräts erleichtert die Steuerung der Ausrüstung erheblich und verlängert deren vollwertige, qualitativ hochwertige Funktion.

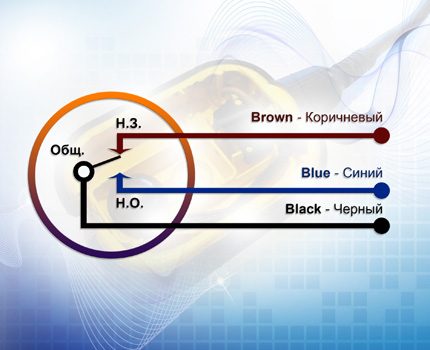

Vom Schalterblock zweigt ein Kabel ab, das aus drei Drähten besteht – blau, braun und schwarz. Einer davon (schwarz) ist der gemeinsame, braun führt vom Schließerkontakt (normalerweise geschlossen) und blau vom Öffnerkontakt (normalerweise offen) des Schalters.

Wenn der Schwimmer im Behälter sich in der unteren Position befindet, wird der Stromkreis zwischen dem blauen und schwarzen Kabel geschlossen. Wenn das Gerät in die obere Position übergeht, erfolgt der Kontaktschluss zwischen dem braunen und schwarzen Element. In jedem einzelnen Fall muss das nicht im Anschlussplan verwendete Kabel zuverlässig und fachgerecht isoliert werden.

Auch an das Zuleitungskabel und den Gehäusekasten werden besondere Anforderungen gestellt. Das erstgenannte Element muss unbedingt eine möglichst hohe Feuchtigkeitsbeständigkeit aufweisen, und das zweite Bauteil muss vollständig dicht und undurchlässig für Wasser sein.

Der Auslass des Geräts wird mit einem zusätzlichen hochfesten Dichtungsmittel verstärkt und mit einer praktischen Vorrichtung ausgestattet, die die Neutralisierung von mechanischen Spannungen im Kabel gewährleistet.

Der Schwimmerschalter schützt die Pumpe vor Trockenlauf, der in dem Moment auftritt, wenn die angesammelte Flüssigkeit fast vollständig aus dem Behälter abgepumpt wurde.

Der isolierte Hohlraum des Kabeleingangs wird mit Polymerharz gefüllt. Dies verhindert das Eindringen von Feuchtigkeit oder anderen Flüssigkeiten, in denen das Gerät arbeitet.

Das Gehäuse und die Kabelummantelung sind von hoher Festigkeit und Temperaturbeständigkeit. Dadurch sind sie praktisch unempfindlich gegenüber Einwirkungen aggressiver Stoffe wie flüssige Öle, Fäkalien, Harn- und Fruchtsäure, Benzin usw.

Für eine genauere Steuerung des Pumpenbetriebs können im Kommunikationssystem mehrere Schwimmerschalter im Flüssigkeitsbehälter angebracht werden. Jeder von ihnen übernimmt eine bestimmte Funktion und erleichtert den Betrieb der Anlage erheblich.

Der Innenraum des Schaltergehäuses ist mit Luft gefüllt. Daher strebt das Gerät danach, an die Oberfläche zu schwimmen und die höchstmögliche Position einzunehmen. Wenn der Flüssigkeitsstand im Behälter sinkt, sinkt der Schwimmer auf natürliche Weise nach unten.

Die Länge des für die Bewegung des Mechanismus vorgesehenen Kabels regelt den Abstand zwischen der oberen und unteren Position des Schwimmers. Den grundlegenden Ausgangspunkt, relativ zu dem die Bewegung erfolgt, gibt das Gewicht vor, das sich entlang des Schalterkabels bewegt.

Das Kunststoffgehäuse hat eine glatte, porenfreie Oberfläche. Verschmutzungen und Fragmente von menschlichen Abfallprodukten, die in Abwasser oder Kanalisation gelangen, haften nicht daran.

Sand, Papier und alle anderen festen oder dichten Stücke und Elemente gleiten von der Einheit ab, ohne ihre Funktionsfähigkeit, Auftriebsfähigkeit und Funktionalität zu beeinträchtigen.

Schwimmerschalter sind multifunktional und können eine ganze Reihe von Aufgaben unterschiedlicher Schwierigkeitsgrade lösen.

Nur wenige in einem Behälter montierte Module gewährleisten:

• den effizienten Betrieb der Hauptpumpe des Kommunikationssystems;
• den vollwertigen Betrieb der Hilfspumpe.

Außerdem können sie die Rolle eines Notfallcontrollers spielen, indem sie einen starken Flüssigkeitsabfall im Tank genau erfassen und als Überlaufsensor-Melder fungieren.

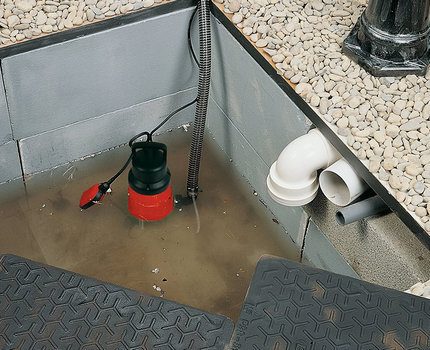

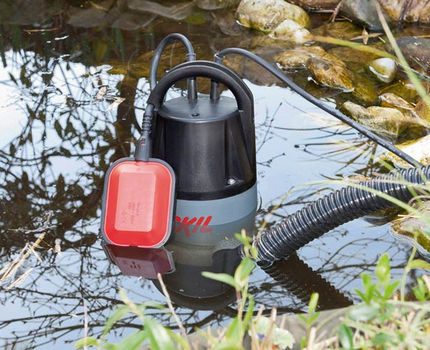

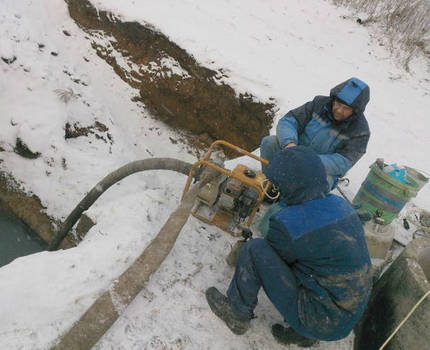

Eine Tauchpumpe mit Schwimmerschalter hilft während der Schneeschmelze oder in der Regenzeit, das angrenzende Grundstück zu entwässern oder Wasser aus dem Pool für die planmäßige Reinigung und den weiteren vollwertigen Betrieb abzupumpen.

Dies gibt die Möglichkeit, die Belastung der Ausrüstung zu reduzieren und schützt das Pumpensystem vor übermäßigem Verschleiß, Trockenlauf und anderen unangenehmen, aber potenziell möglichen Vorfällen.

Allgemeine Klassifizierung der Geräte

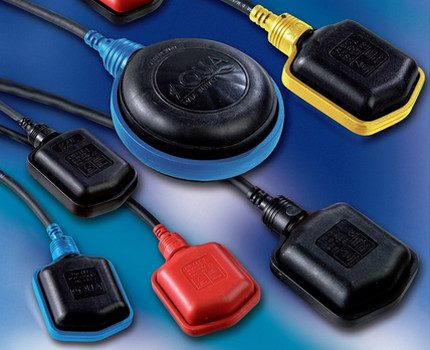

Moderne Schwimmerschalter werden in zwei Typen unterteilt. Leichte Module sind für Pumpenanlagen bestimmt, die den Abfluss oder die Versorgung von Verbrauchern mit Fließwasser für Haushaltszwecke durchführen. Schwere Geräte werden bei der Steuerung von Drainage- und Fäkalienpumpanlagen verwendet.

Wie viele Schwimmer im Tank angebracht werden, wird von Fall zu Fall individuell festgelegt und hängt direkt von der Anzahl der angeschlossenen Pumpen und dem Gesamtbedarf des Systems an Sicherheitseinheiten ab.

Beim Kauf eines Schwimmerschalters für die Pumpe sollte man die zu lösenden Aufgaben genau kennen. Leichte Elemente locken Kunden mit einem niedrigen Preis an, können aber nur in sauberem Wasser arbeiten, das für Trink- und Haushaltszwecke bestimmt ist.

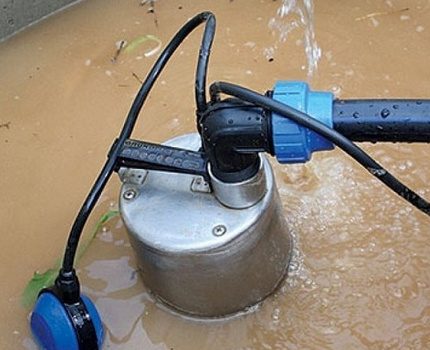

Schwere Geräte arbeiten effektiv in Umgebungen mit jedem Aggressivitätsgrad, jedoch ist ihr Einsatz für normales Wasser aufgrund der hohen Kosten als nicht sinnvoll anzusehen.

Bedingungen für einen richtigen Kauf

Vor dem Kauf eines Schwimmerschalters müssen der Einsatzbereich und die Anwendungsweise der Ausrüstung, die erforderlichen elektrischen Kenndaten, die Abmessungen des Moduls und die Kabellänge festgelegt werden.

Wenn in den Leitungen eine Pumpe alter Bauart ohne Schalter verwendet wird, besteht stets das Risiko, dass das Gerät aufgrund einer plötzlich auftretenden übermäßigen Belastung ausfallen kann.

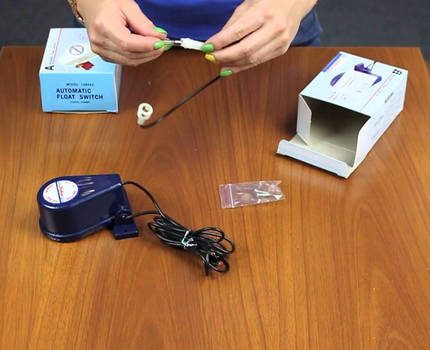

Um Ärger zu vermeiden, sollte man separat ein Schwimmerelement kaufen und es selbst an die Anlage anschließen oder einen Fachmann nach Hause rufen.

Wenn geplant ist, eine Wasserablauf- oder Wasserentnahmeanlage mit einem Schwimmer auszustatten, reicht es aus, ein preiswertes Modul vom leichten Typ zu erwerben. Es hat eine gute Schwimmfähigkeit, reagiert deutlich auf den Wasserstand im Behälter und gibt sofort ein Signal an andere Systemelemente, falls plötzlich Änderungen auftreten.

Für Drainage- und Abwassersysteme eignen sich schwere Schwimmerschalter ohne Senkblei, die für den Einsatz in aggressiven Medien hoher Dichte ausgelegt sind.

Nuancen der elektrischen Eigenschaften

Stromstärke und Spannung des Schwimmerschalters müssen eindeutig den Parametern der elektrischen Pumpe entsprechen. Die Spannung beträgt in der Regel 220 V. Abweichungen von 5-10 % nach oben oder unten sind zulässig.

Was die Stromstärke betrifft, so muss dieser Wert am Schalter die für die Pumpe vorgeschriebenen Parameter überschreiten. In der Dokumentation des Schwimmers wird in der Regel der maximal zulässige Wert für Blind- und Wirklast angegeben. Beim Anschluss von Pumpenausrüstung wird normalerweise die der Blindlast entsprechende Zahl berücksichtigt.

Zusätzliche Auswahlkriterien

Der Temperaturbereich von Schwimmerschaltern ist recht groß. Dadurch kann für die Wasserentnahme aus einem Brunnen oder einer Bohrung mit einer Pumpstation jedes Aggregat ausgewählt werden, das in allen anderen Parametern optimal zu den gestellten Aufgaben passt.

Der durchschnittliche Temperaturbereich der Schwimmer liegt bei 0-60 °C. Einige Hersteller fertigen jedoch noch hitzebeständigere Module an, die Temperaturen bis zu +70 °C standhalten.

Auf die Größe des abgehenden Anschlusskabels muss jedoch besondere Aufmerksamkeit gerichtet werden. Normalerweise beträgt die Länge dieses Elements 2 bis 10 Meter. Geräte mit kurzem Kabel eignen sich besser für Behälter geringer Tiefe, während mit langem Kabel ausgestattete Teile erfolgreich in Brunnen und modernen Sammelbehältern großer Tiefe arbeiten.

Besonderheiten der Montage des Schwimmers

Einen Schwimmerschalter kann man auf verschiedene Weisen korrekt installieren. Vor Beginn der Arbeiten ist zunächst sicherzustellen, dass der von der Pumpe aufgenommene Strom geringer ist als der in der Betriebsanleitung angegebene maximal zulässige Stromwert.

Einfache Installation für ein Modul

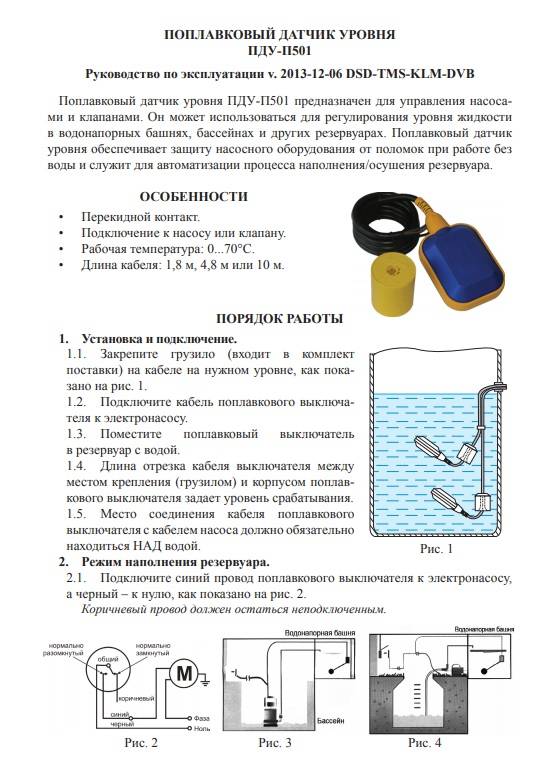

Die einfachste, schnellste und nicht allzu aufwändige Installationsmethode besteht darin, den Schwimmer mit Hilfe eines wasserdichten Kabels und eines speziellen Senkbleis, das normalerweise im Grundlieferumfang des Geräts enthalten ist, im Behälter zu montieren.

Die Installationsarbeiten werden in folgender Reihenfolge durchgeführt:

1. Das Senkblei wird auf das Kabel aufgezogen. Dann wird experimentell die Länge des freien Hubs des Schwimmerschalters ermittelt.
2. Anschließend wird die Position des Senkbleis mit einem speziellen praktischen Verschluss am Kabel fixiert.
3. Das Kabel wird mit Hilfe von Verbindungselementen an der Außenseite des Behälters befestigt.
4. Wenn die vorbereitenden Arbeiten abgeschlossen sind, wird der Schwimmer an das Pumpensystem angeschlossen. Montage und Einstellung der Anlage erfolgen gemäß den der Gerätedokumentation beiliegenden Schaltplänen.

Nach Abschluss aller erforderlichen Maßnahmen wird die Anlage unbedingt auf Funktionstüchtigkeit getestet. Dazu wird die Pumpe unter Aufsicht der Besitzer für 2-3 Stunden im Normalbetrieb in Betrieb genommen.

Der Schwimmerschalter darf nur dann am Zuleitungskabel montiert werden, wenn in dem Behälter nur ein solches Gerät arbeitet. Es dürfen auch keine Voraussetzungen dafür bestehen, dass das Gerät an etwas hängen bleibt oder im Behälter festsitzt.

Wenn die Wasserförderung normal und störungsfrei verläuft, wurden die Installation und der anschließende Anschluss vorschriftsmäßig durchgeführt.

Regeln für die Montage von zwei oder mehr Geräten

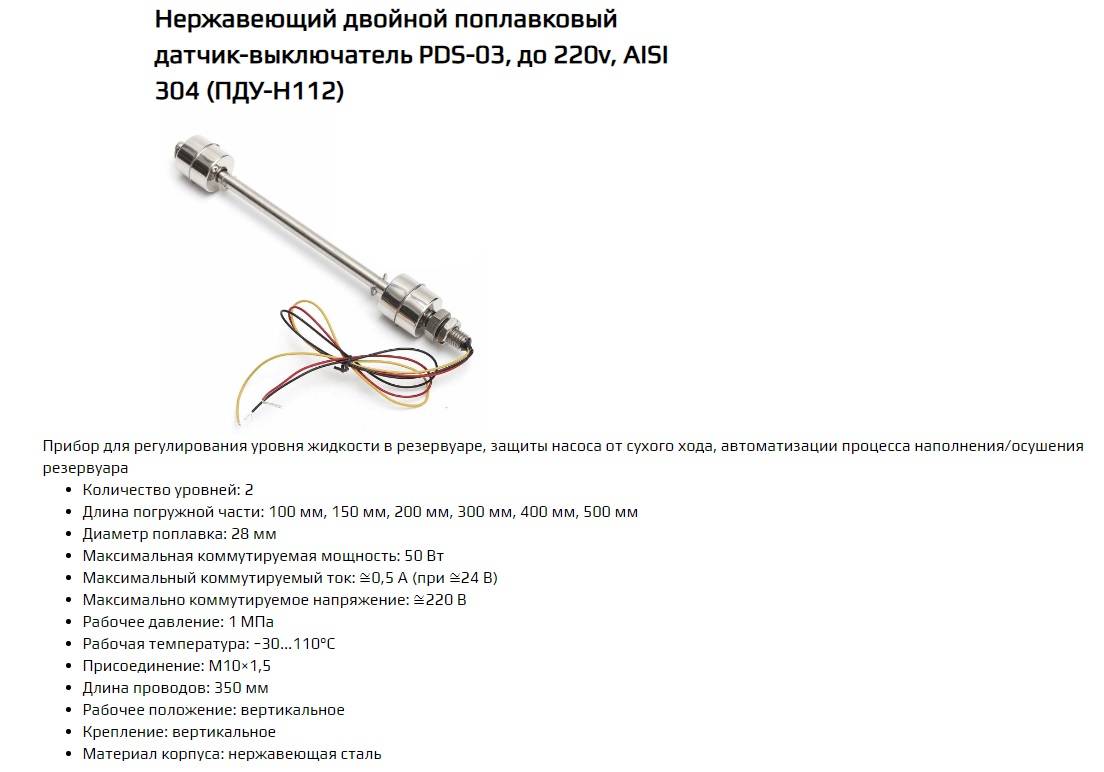

Wenn gemäß der Projektdokumentation mehrere Schwimmerschalter installiert werden müssen, ist die Verwendung einer Stangenmontage sinnvoll. Als Befestigungselement (Stange) eignet sich ein Stück robustes Kunststoffrohr. Dieses wird fest und zuverlässig im Inneren des Behälters befestigt, der zum Befüllen vorgesehen ist.

Anschließend werden die Schwimmerschalter auf der Stangenbasis montiert. Sie werden gleichmäßig über die gesamte Länge des Rohrs verteilt, sodass nach der Fixierung und Justierung um jedes Modul herum ausreichend Freiraum bleibt, der den Geräten ermöglicht, ihre Funktionen präzise auszuführen, ohne sich gegenseitig zu behindern.

Die von den Schaltern abgehenden Kabel werden mit Schellen an der Stange befestigt. Diese Methode ermöglicht es, praktisch jede beliebige Anzahl von Schaltern zu installieren und so eine vollständige Anlage, die aus mehreren Pumpen besteht, zu kontrollieren.

Bei Bedarf können zwei oder mehr Stangen verwendet werden, auf denen die erforderliche Anzahl von Schwimmerschaltern montiert wird, entsprechend der Anzahl der verwendeten Pumpen oder Steuerpulte.

Arbeitsprinzip des Schwimmers in verschiedenen Systemen

Der Anwendungsbereich von Schwimmerschaltern ist sehr breit. Das Element funktioniert korrekt in standardmäßigen Wasserversorgungssystemen, überwacht effektiv die Befüllung und Entleerung des Speicherbehälters, schützt die Ausrüstung vor Leerlauf und verlängert ihre Betriebsdauer.

Rolle des Schalters in Wasserversorgungskomplexen

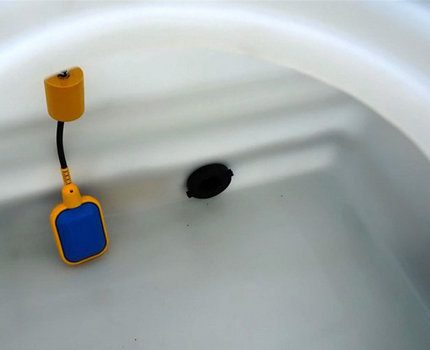

Das in den Behälter eingesetzte Gerät schwimmt an die Oberfläche, wenn der Tank mit Wasser gefüllt wird, und schaltet die aktive Pumpe rechtzeitig ab, um so ein Überlaufen zu verhindern. Wenn der Wasserstand sinkt, sinkt der Schwimmer mit ihm ab und aktiviert sofort die Pumpe zur anschließenden Befüllung des Behälters mit Wasser.

Wenn das Gerät sich an der Oberfläche des Behälters befindet (bei gefülltem Behälter), gibt es ein Signal zum Betrieb der automatischen Wasserversorgungsstation und schaltet sie ab, wenn es auf den Boden sinkt (bei leerem Behälter).

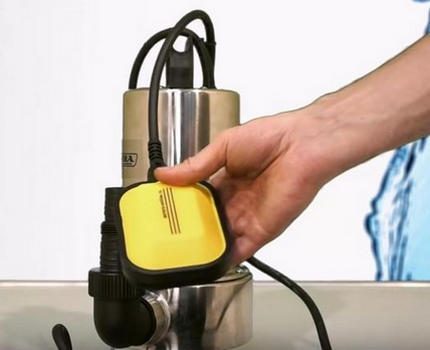

Viele Hersteller moderner Haushaltspumpen statten ihre Produkte standardmäßig mit einem praktischen, bequemen, hochfesten, temperaturbeständigen und wasserdichten Schwimmerschalter aus. Mit einem solchen Gerät müssen die Besitzer keinen passenden Schwimmer mehr auswählen und sich mit dem korrekten Anschluss des Geräts an die wasserfördernde Anlage herumschlagen.

Der Schwimmer befiehlt, das Ventil zu schließen oder die Schieberspindel mit Servoantrieb abzusenken, sobald er an der Oberfläche des mit Flüssigkeit gefüllten Behälters angelangt ist. Wenn er auf den Grund sinkt (bei leerem Tank), öffnet das Gerät das Ventil oder die Schieberspindel wieder und aktiviert erneut die Befüllung des Behälters mit Wasser.

Der Schwimmer sendet ein Signal an die Leitstelle oder direkt an den Bediener, wenn er an der Oberfläche des gefüllten Behälters angelangt ist. Das Gerät meldet das Fehlen von Wasser im Tank, wenn es auf den Boden des Arbeitsbehälters sinkt.

Kontakt mit dem Drainage- oder Abwassersystem

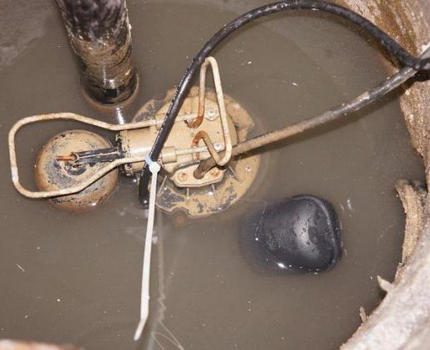

Für Drainage, Fäkalien- und Abwasserpumpen wird die Verwendung eines schweren Schwimmerschalters empfohlen. Er ist für die Arbeit in Flüssigkeiten hoher Dichte geeignet und erledigt die gestellten Aufgaben problemlos.

Das Gerät überwacht die Arbeit der Pumpenanlage genau und aktiviert die Ausrüstung sofort, wenn es bei gefülltem Behälter an die Oberfläche steigt. Die Abschaltung erfolgt in dem Moment, wenn das Gerät infolge der Entleerung des Behälters auf den Boden sinkt.

Das Vorhandensein eines Schwimmerschalters im Drainage- und Kanalsystem ermöglicht es, die Pumpe automatisch abzuschalten, sobald der Behälter entleert ist. Das Signal zum Stoppen der Arbeit gibt der im Schwimmerschalter befindliche Barorelais-Regler.

Die Funktionalität erlaubt den Anschluss von zwei Pumpen an einen Schwimmerschalter. In diesem Fall arbeiten die Pumpen abwechselnd. Die eine beginnt den Behälter zu füllen, wenn der Schwimmer die untere Position einnimmt, und die zweite schaltet sich ein, wenn der Schalter oben ist.

Allerdings weisen Fachleute auf die geringe Effizienz des Systems hin und machen auf potenziell mögliche Schwankungen bei der Versorgung mit Trinkwasser während der Befüllung des Behälters aufmerksam.

Wartung und Reparatur der Ausrüstung

Der Schwimmerschalter ist ein konstruktiv einfaches und preiswertes Gerät. Er funktioniert zuverlässig und qualitativ hochwertig auch in aggressiven Umgebungen und ist unempfindlich gegenüber intensiven Belastungen. Bei Einhaltung der vom Hersteller angegebenen Betriebsvorschriften arbeitet er die gesamte Garantiezeit und auch danach noch qualitativ hochwertig weiter.

Das Vorhandensein eines Schwimmers ermöglicht es, die Arbeit der Pumpe zu kontrollieren und für die Zukunft zu programmieren. Zum Beispiel kann ein Drainageaggregat an einem Ort ständiger Überflutung installiert werden. Wenn der Wasserstand ein vorgegebenes Niveau erreicht, erfasst der Schalter dies und gibt sofort ein Signal an die Pumpe, mit dem Abpumpen zu beginnen.

Wenn das Modul nur in einem Komplex von Anlagen zur Wasserentsorgung oder Wasserversorgung verwendet wird, ist keine regelmäßige Wartung erforderlich. Die Wasserumgebung gilt als am wenigsten problematisch und hat keinerlei negative Auswirkungen auf die Ausrüstung.

Ein Schwimmerschalter, der die Arbeit eines Entwässerungssystems steuert, wird stark beansprucht, da er sich ständig in einer flüssigen Umgebung mit vielen Verunreinigungen, kleinen Kies-, Sand- und organischen Rückständen befindet.

Wenn sich der Einsatzbereich des Schwimmers in aggressiveren, schwierigeren Umgebungen befindet, wie z. B. in Abwasser- oder Fäkaliengruben, erfordert das Gerät eine gründlichere Aufmerksamkeit.

Installateure empfehlen, dass Sie den Schwimmerschalter mindestens einmal im Monat gründlich mit einem Schlauch reinigen, um ein Festkleben an der Druckleitung oder den Pumpenwänden während des täglichen Betriebs zu vermeiden. Wenn Sie die Ausrüstung regelmäßig mit einem Wasserstrahl abspülen, hält sie viel länger und verliert auch im Laufe der Zeit nicht ihre Funktionsfähigkeit.

Zu den häufigsten Fehlern des Geräts gehören das Durchbrennen der Kontakte im Elektrokabel, die Beschädigung der Isolationsschicht, die Undichtigkeit des Gehäuses und das Eindringen von Feuchtigkeit. Falls solche Probleme auftreten, müssen Sie alle defekten Teile sofort austauschen, da sie nicht repariert werden können.

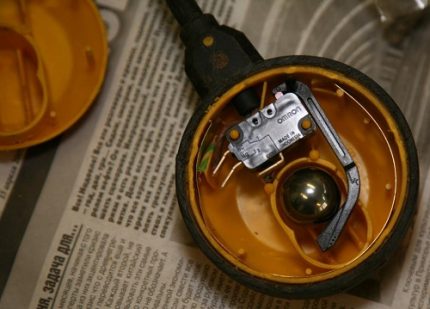

Der innere Aufbau des Schwimmerschalters ist keineswegs kompliziert. Das Gerät arbeitet in der Regel zuverlässig und lange und bereitet den Besitzern keinerlei Probleme.

Wenn das elektronische Modul selbst ausgefallen ist, müssen Sie es entsorgen und so schnell wie möglich ein neues im Tank installieren. Sie sollten nicht das erstbeste Schwimmerelement kaufen, selbst wenn sein Preis verlockend ist.

Wenden Sie sich besser an ein spezialisiertes Servicecenter und kaufen Sie ein zertifiziertes Originalteil mit Dokumenten, das vollständig allen Anforderungen an Geräte dieser Art entspricht.

Fazit und nützliche Videos zum Thema

Montagevorschriften für das mechanische Schwimmerventil-Schaltgerät zum Schutz des Sammelbehälters vor Überlauf. Interessante Arbeitsaspekte, die Sie unbedingt beachten sollten.

Wie Sie einen Schwimmerschalter mit Wasserstandskontrollfunktion im Tank installieren und an das Alarmsystem anschließen. Alle Feinheiten der Montage und des Anschlusses des Geräts in Eigenregie zu Hause.

Über die Besonderheiten und Nuancen der Funktionsweise von Schwimmerschaltern und ihren Anwendungsbereich berichtet der Leiter eines der größten Servicecenter.

Damit Ihre Pumpenausrüstung lange, qualitativ hochwertig und voll funktionsfähig bleibt, müssen Sie sie mit einem oder mehreren Schwimmerschaltern ausstatten. Diese kleinen, konstruktiv einfachen Geräte übernehmen die wesentlichen Steuerungsparameter des Kommunikationssystems und schützen die Ausrüstung vor übermäßigen Belastungen und Trockenlauf.

Der Einbau von Schwimmerschaltern ist nicht allzu schwierig, und selbst ein wenig erfahrener Heimwerker kann mit einer Schritt-für-Schritt-Montageanleitung die Arbeit ohne größere Probleme bewältigen. Wenn Sie sich Ihrer Fähigkeiten nicht 100% sicher sind, ist es durchaus angebracht, einen Klempner zu beauftragen. Dieser stattet das Kommunikationssystem mit der erforderlichen Anzahl von Überwachungsteilen aus.
