Lüftung eines Cottages: Varianten der Organisation des Luftwechselsystems + Regeln für die Einrichtung

In einem Privathaus sind Komfort und Gemütlichkeit wichtig. Ein angenehmes Raumklima wird durch Heizung und Lüftung des Ferienhauses gewährleistet, während Wasserversorgung und Elektrizität, Kanalisation und Gasversorgung für zivilisierte Bedingungen sorgen. Idealerweise werden alle Systeme gleichzeitig unter Berücksichtigung ihres späteren Zusammenspiels geplant.

Wir erklären Ihnen, wie Sie einen stabilen und vollwertigen Luftwechsel organisieren. Wir geben Tipps, welches Schema Sie bevorzugen und wie Sie die Ausrüstung auswählen, die zum Wohle der Eigentümer hervorragend funktioniert. Sie erfahren alles über die Feinheiten der Planung einer autonomen Lüftungsanlage.

Möglichkeiten der Lüftungsorganisation

Eine einwandfrei funktionierende Gebäudelüftung – das ist nicht nur kühle, sondern auch saubere Luft, die allen hygienischen Anforderungen entspricht. Es wäre ein schwerer Fehler zu glauben, dass eine einfache Dunstabzugshaube oder Klimaanlage dieses Problem löst, da die vom Klimasystem hinzugefügte Frischluft einfach mit der verbrauchten Luft vermischt wird, sie verdünnt, während Bakterien und Gerüche zurückbleiben.

Aufgrund der weitverbreiteten Abdichtung gelten die Regeln der Luftinfiltration, die zu Zeiten der UdSSR im Bauwesen häufig angewendet wurden, nicht mehr. Damals reichten für die Belüftung von Mehrfamilienhäusern, die aus umweltfreundlichen Baustoffen errichtet wurden, die Spalten in Holzrahmen und Abluftkanäle aus.

Jeder Raum im Ferienhaus sollte regelmäßig gelüftet und vollständig von einem Frischluftstrom “umspült” werden. Eine effektive Lüftungsfunktion sorgt für ein optimales Raumklima.

Heutzutage werden in Fenster- und Türrahmen aus Gründen der Abdichtung wirksame Dichtungen eingebaut, die den natürlichen Zutritt verhindern. In Baukonstruktionen werden undurchlässige Folien und Dämmstoffe verwendet, die nicht nur Wärmeverluste und Feuchtigkeitseintritt, sondern auch den Luftstrom behindern.

All dies spart Energieressourcen, führt jedoch zu einer Erschwerung des natürlichen Luftaustauschs zwischen der Außenluft und den Innenräumen der Häuser. Um eine regelmäßige Zufuhr von Frischluft in geschlossene Räume zu gewährleisten, wird eine Lüftung eingerichtet. Diese kann natürlich, mechanisch oder gemischt sein.

Prinzip und Funktionsweise der Gravitationsanlage

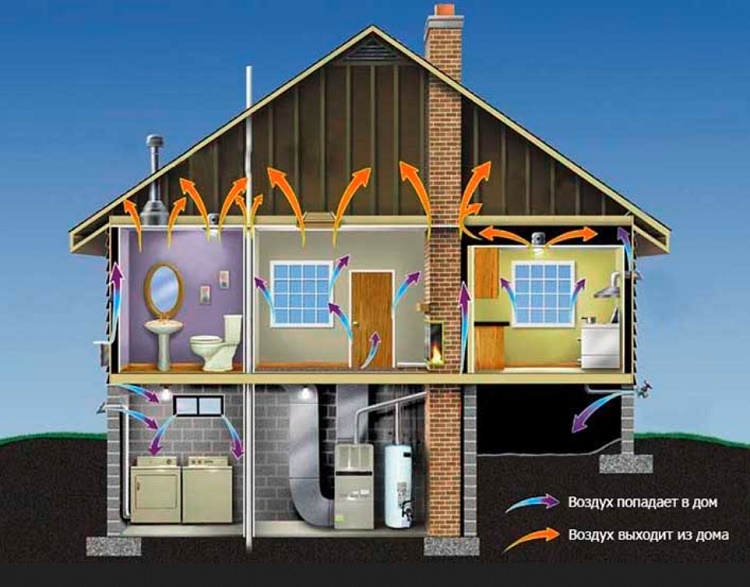

Ein natürliches System, das in Häusern für regelmäßigen Luftaustausch sorgt, funktioniert durch Gravitationskräfte. Die Bewegung der Luftströme darin wird durch Unterschiede in Druck, Temperatur und Dichte der Luft draußen und drinnen verursacht.

Kühle Außenluft wird durch Zuluftventile, geöffnete Fensterflügel und für die Mikrolüftung angekippte Kunststofffenster eingesogen. Die frische Zuluft drückt die verbrauchte Luft zur Abluft, die sich in privaten Gebäuden im Lüftungsschacht, in der Decke mit Ausgang zum Dachboden und dann ins Freie oder durch die Wand direkt ins Freie befinden kann.

Die Zugkraft im Abluftrohr wird hauptsächlich durch Wind sowie Querschnitt, Länge und andere Parameter der Lüftungskanäle beeinflusst. Dies wirkt jedoch nur bei Außentemperaturen von nicht mehr als 12-15 Grad Celsius; bei höheren Werten – sinkt die Effizienz der Abluft erheblich.

Der Gravitationstyp – ist die günstigste und einfachste Variante zur Realisierung eines Luftaustauschsystems. Darin gibt es praktisch nichts zu brechen, aber Störungen können auftreten. Sie entstehen durch den Druckausgleich zwischen innen und außen des Hauses.

Im Winter hingegen verstärken sich die Luftströme nach oben, und die Wärme “fliegt durch den Schornstein”. Es gibt Methoden, um die Effizienz der natürlichen Lüftungsanlage zu steigern – die Installation eines Deflektors oder von Rückschlagklappen am Kanal, aber dies ändert die Situation nicht grundlegend.

Nach hygienischen Normen beträgt das Volumen der zugeführten Frischluft:

• 3 m³/h pro 1 m² Raumfläche;
• 25 m³/h für Badezimmer;
• 35 m³ pro erwachsene Person.

Häufig wird aus Bequemlichkeit eine andere Norm verwendet – die Luftwechselrate, die angibt, wie oft die Luft in einem Raum innerhalb einer Stunde ausgetauscht werden sollte (in Russland beträgt dieser Wert mindestens 0,35 Mal/Stunde).

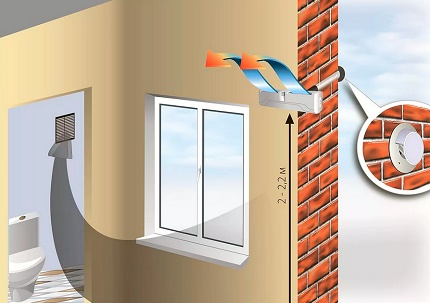

Um die Luftbewegung in Häusern mit dichten Fenstern zu gewährleisten, werden Abluft- und Zuluftventile verwendet. Wenn die Ventile mit Ventilatoren ausgestattet sind, wird das natürliche System in die Kategorie der gemischten Systeme eingestuft.

In der Praxis zeigt sich die Nichteinhaltung der Qualität und Zusammensetzung der Luftmasse mit den hygienisch-epidemiologischen Normen in folgenden negativen Faktoren:

• Störung des Temperaturregimes;
• Auftreten von Feuchtigkeit, Schimmelpilzen;
• Auftreten von Tabakrauch und Küchengerüchen;
• Erhöhung des Kohlendioxidgehalts.

Der Hauptvorteil der Schwerkraftlüftung ist lediglich ihre Einfachheit und die minimalen Kosten. Denn das natürliche System erfüllt in der heißen Jahreszeit nicht vollständig die ihm zugewiesene Aufgabe der Lufterneuerung, da die Luft aus denselben Schwerkraftgründen in die entgegengesetzte Richtung strömen kann: aus dem Haus nach draußen.

Mechanische Lüftung und ihre Arten

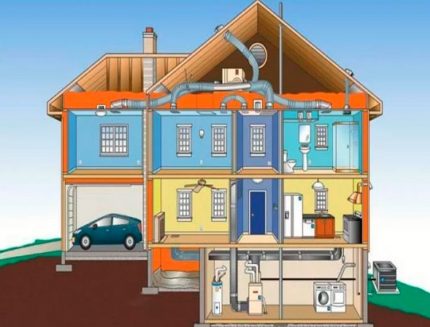

Um solche Phänomene zu vermeiden und die Ströme von Frisch- und Abluft auszugleichen, wird in Landhäusern eine Anlage zur mechanischen (auch als Zwangslüftung bezeichnet) Regelung des Luftaustauschs installiert. Zu den Lüftungssystemen des mechanischen Typs gehören nicht nur Zuluft- und Abluftgeräte, sondern auch eine Zu- und Abluftkombination.

Die Installation der Systeme umfasst den Einbau von Komponenten und Blöcken für die Zufuhr und Abfuhr von Luft in das Kanalsystem (die einfachsten Vertreter sind Dunstabzugshauben und Kanal-Klimageräte).

Eine Zu- und Abluftanlage fasst die Zufuhr und Abfuhr in einem Monoblock zusammen. Zu dieser Klasse gehören auch Systeme mit gleichzeitig in Abluft und Zuluft eingebauten Ventilatoren. Wir weisen darauf hin, dass bei Zu- und Abluftsystemen immer nur die Abluft oder nur die Zuluft arbeitet und der Eigentümer die Wahl hat, was bevorzugt genutzt werden soll.

Bei der Planung der Zu- und Abluftlüftung eines Landhauses ist eine wichtige Voraussetzung für den normalen Betrieb des Systems zu beachten – saubere Luft muss in alle Wohn-, Wirtschafts- und Haushaltsräume gelangen. Die Abluft wird in Bereichen mit instabiler Feuchtigkeit und Temperatur eingerichtet: in Toiletten, Küchen, Duschen usw.

Neben den Haupträumen, in denen durch Lüftung eine gesunde und komfortable Umgebung gewährleistet werden muss, gibt es in den meisten Landhäusern eine große Anzahl von technischen, Wirtschafts- und Sonderräumen.

Je nach Verwendungszweck erfordern sie eine individuelle Herangehensweise bei der Organisation ihrer Versorgung:

• In der Banya, Sauna und im Schwimmbad ist eine Lüftung mit Kontrolle der Luftfeuchtigkeit erforderlich.
• Im Kaminzimmer und im Heizungsraum mit atmosphärischem Gaskessel muss durch Sauerstoffzufuhr die Verbrennung aufrechterhalten werden.
• In Ankleideräumen und Abstellkammern reicht einfaches Lüften.

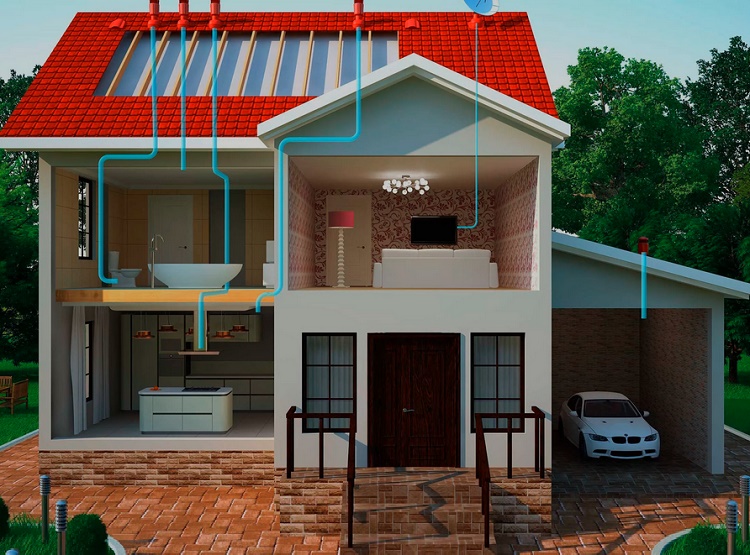

Wenn saubere Luft in Wohn-, Kinder- und Schlafzimmer gelangt und aus Toiletten, Badezimmern und der Küche abgeführt wird, ist dies ein typisches Beispiel für eine korrekt ausgeführte Lüftung eines Landhauses und eine fachgerecht geplante Systemorganisation jeglicher Art, unabhängig vom Antriebsfaktor (Schwerkraft oder Mechanik).

Zur Entfernung des Luftstroms sind Abluft-Lüftungsrohre erforderlich. Sie sind im Querschnitt rund oder rechteckig, nach dem Grad der Steifigkeit – starr oder flexibel. Flexibel sind Aluminium- und Polymer-Wellrohrleitungen.

Flexible Schläuche haben aufgrund der Wellung den größten Widerstand, aber es gibt Situationen, in denen sie unverzichtbar sind. Kurven lassen sich einfacher und schneller mit Wellschläuchen realisieren. Diese werden auch in Bereichen eingesetzt, die die lineare Wärmeausdehnung von Kunststoff-Lüftungsrohren und -kästen ausgleichen.

Lüftungskanäle in Villen werden verdeckt und offen verlegt. Im ersten Fall werden sie beim Bau der Wände eingebaut, im zweiten – werden sie oberhalb der Konstruktionen verlegt. Meistens werden offene Luftkanäle unter abgehängten Decken versteckt.

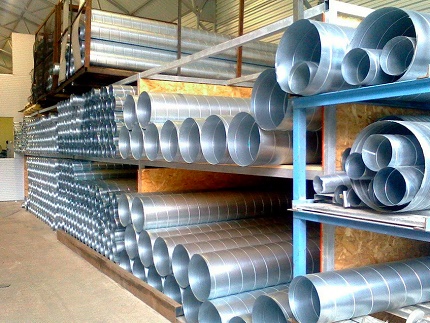

Rohre für die Lüftungsanlage gibt es in starrer und flexibler Ausführung. Starre Rohre werden aus Aluminium, geschweißtem und spiralgewickeltem Stahl sowie Kunststoff hergestellt. Die Materialien vereinen Leichtigkeit und Verschleißfestigkeit.

Bei der Installation einer standardmäßigen Zuluftlüftung treten mit der Zeit zwei Schwierigkeiten auf:

1. ein großer Anteil an thermischer Energie, die für die Erwärmung der eintretenden Luft aufgewendet wird und im Abluftrohr verloren geht;
2. eine unzureichende Luftfeuchtigkeit im Innenraum während der kalten Jahreszeit.

Der Einbau eines Wärmerückgewinnungsgeräts löst diese Probleme schnell und effektiv.

Zu- und Abluftsystem mit Wärmerückgewinnung

Heutzutage werden immer häufiger Zu- und Abluftanlagen mit Rekuperationsfunktion eingesetzt, einem Wärmeaustauschprozess zwischen dem den Raum verlassenden warmen Abluftstrom und der einströmenden kalten Luft.

Je nach Wärmeträger, der die Luft erwärmt, gibt es Wasser- und Glykol-Rekuperatoren. Je nach Art des Wärmetauschers werden Rekuperationsgeräte in Platten- und Rotationswärmetauscher unterteilt. Eine Besonderheit des Rotationswärmetauschers ist der rotierende Trommel-Wärmetauscher und das Fehlen von Vereisung.

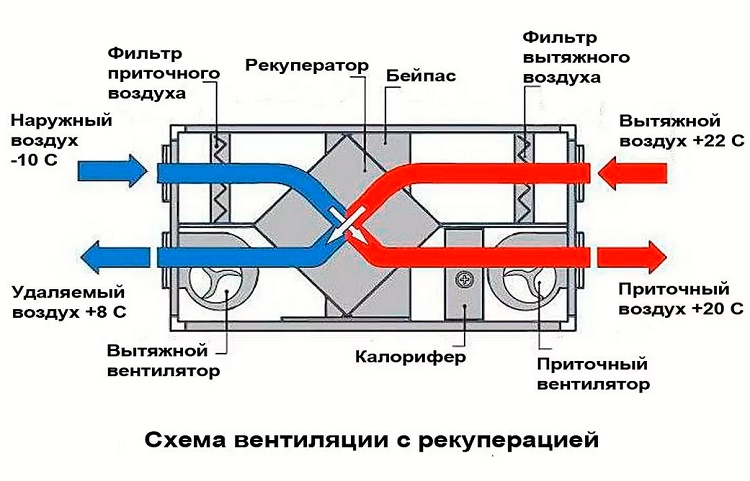

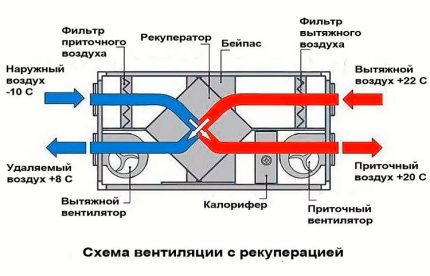

In Systemen mit Wärmerückgewinnung wird der Abluftstrom verwendet, um die Temperatur der frischen, vom Gerät von außen angesaugten Luft zu erhöhen.

Wärmerückgewinner werden für die Installation auf den Dächern von Versorgungsgebäuden hergestellt. Es gibt Modelle, die im Dachgeschoss installiert werden, sowie Wohnungsvarianten, die einzelne Wohneinheiten in Mehrfamilienhäusern versorgen.

Die Eigenschaften des Plattenmodells hängen vom Material der Wärmetauscherkassette ab (Kunststoff, Aluminium, Zellulose und Edelstahl). Beide Arten von Wärmerückgewinnern gelten aufgrund ihrer Einfachheit, Zuverlässigkeit und hohen Effizienz als die gefragtesten und werden effektiv in Lüftungssystemen von Villen eingesetzt.

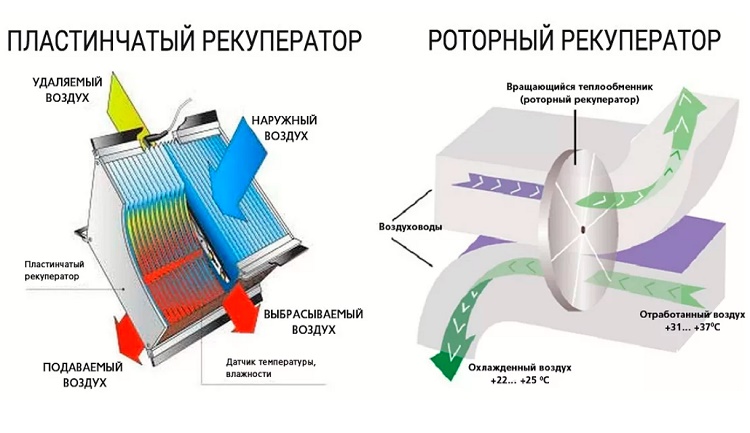

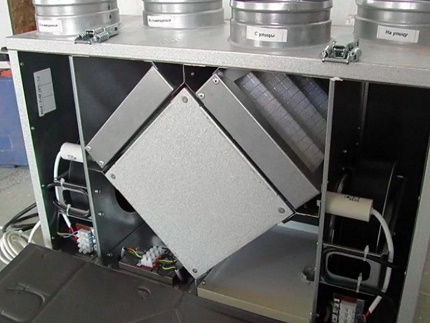

Nach dem Prinzip der Wiederverwendung der Abluft werden Wärmerückgewinner in Platten- und Rotationswärmetauscher unterteilt. Bei ersteren wird die Frischluft nur durch den hinter der benachbarten Platte vorbeiströmenden Abluftstrom erwärmt, ohne sich zu vermischen. Bei letzteren vermischt die sich im Gehäuse drehende Trommel den Frischluftstrom teilweise mit der Abluft.

Der Einsatz von Zu- und Abluftgeräten mit Rekuperationsfunktion sorgt für komfortable Bedingungen und gewährleistet:

• relative Luftfeuchtigkeit durch Entfeuchtung oder Befeuchtung;
• Gleichgewicht zwischen Zuluft- und Abluftvolumen;
• eine angenehme Lufttemperatur durch Kühlung mit Klimaanlagen oder Erwärmung mit Heizgeräten.

Lüftungsanlagen mit Wärmetauscher sind ein energiesparendes System, das im Winter bis zu 50% der Heizenergie einspart, während normalerweise bei Kälteeinbruch viel Energie für die Erwärmung der frischen Zuluft aufgewendet wird.

Bei der Einrichtung von Lüftungssystemen für Wohnungen und private Häuser werden hauptsächlich Plattenwärmetauscher verwendet. Sie sind kompakter, leiser und einfacher zu warten. Rotationswärmetauscher werden in Lüftungsnetzen von Industrie- und Gewerbegebäuden eingesetzt und auf Dächern montiert.

Die Systeme erwärmen den eintretenden Luftstrom teilweise, und ein eingebauter Lufterhitzer bringt die Temperatur auf den gewünschten Wert.

Technische Aspekte bei der Planung der Lüftung

Bei der Auswahl der Geräte für das Lüftungssystem müssen mehrere grundlegende Berechnungsparameter verwendet werden. Wenn man beispielsweise das Raumvolumen mit der Luftwechselrate multipliziert, erhält man die erforderliche Leistung des Ventilators für die vollständige Versorgung des Hauses.

Wer überlegt, wie man im Haus eine fachgerechte Lüftung einrichtet, sollte natürlich mögliche Verluste berücksichtigen und einen Ventilator mit Reserve wählen. Ein wichtiger Punkt ist zu beachten – die Abluftanlage sollte 10-15% leistungsstärker sein als die Zuluftanlage, damit sich verbrauchte Luft im Raum nicht ansammelt.

Für eine fachgerechte Organisation der Lüftung im Haus müssen mehrere wichtige Faktoren berücksichtigt werden:

1. Lage der Abluftkanäle. Die Rohre sollten vorwiegend vertikal und gerade verlegt werden, möglichst ohne Biegungen (da jede Biegung den Zug um 10% verringert) und mit gleichem Durchmesser über die gesamte Kanallänge.

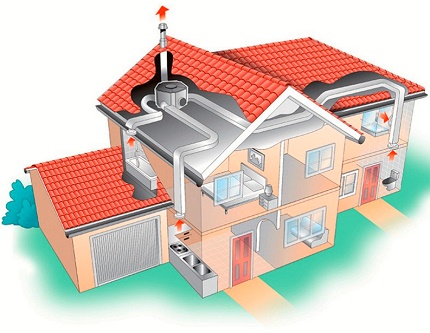

2. Höhe des Abluftrohrs. Die Mündung des Abluftrohrs sollte mindestens einen halben Meter über das Dach des Hauses hinausragen (die Luft sollte oberhalb der Dacheindeckung abgeführt werden). Auch der Einbau eines Deflektors verbessert die Luftzirkulation erheblich (um bis zu 20%).
3. Querschnitt und Abmessungen der Lüftungskanäle. Als wirtschaftlich vorteilhaftester Querschnitt gilt der runde, und in der Praxis werden häufig starre runde Lüftungskanäle verwendet, aufgrund der einfachen Montage, des geringeren Widerstands und folglich einer hohen Intensität des Luftstroms.

Mit den Regeln zur Berechnung der Querschnittsfläche von Luftkanälen macht Sie der folgende Artikel vertraut, den alle Eigentümer von Immobilien im Grünen lesen sollten.

Um den Zug zu verstärken, sollten nach Möglichkeit der maximale Durchmesser und die maximale Länge des verlegten Rohrs verwendet werden.

Um einen normalen Zug im Abluftrohr zu gewährleisten, sollten Sie die Normen für seine Höhe einhalten. Wenn der Abstand zum First weniger als 1,5 m beträgt, muss das Rohr 0,5 m über dem First liegen.

Bei der Planung einer Zu- und Abluftanlage sollten Sie einige technische Aspekte beachten:

• Die Menge der zugeführten und abgeführten Luft muss ausgewogen sein;
• Frische Luft wird in alle Räume geleitet, während die Abluft aus Bereichen mit instabilen Feuchtigkeits- und Temperaturverhältnissen abgeführt wird;
• Die Lüftung aus dem Badezimmer und die Dunstabzugshaube der Küche dürfen nicht in einem Kanal zusammengeführt werden;
• Die Geschwindigkeit der zirkulierenden Strömungen in den Abluftrohren und Luftkanälen sollte nicht mehr als 6 m/s und am Austritt nicht mehr als 3 m/s betragen.

Die mechanische Lüftungsanlage ist natürlich leistungsfähiger als ihr natürliches Gegenstück. Wetterdaten haben keinerlei Einfluss auf ihren Betrieb, und ihr Ein- und Ausschalten kann automatisiert werden. Allerdings ist sie deutlich aufwändiger und teurer in der Installation.

Fazit und nützliche Videos zum Thema

Das folgende Video zeigt die Schritte zur Installation der Luftkanäle:

Das Funktionsprinzip der Gravitationslüftungsanlage wird im Video dargestellt:

Anleitung zur Installation einer Dunstabzugshaube:

Zusammenfassend benötigt ein Ferienhaus, unabhängig vom Baumaterial und der Lage, einen vollwertigen Luftaustausch. Eine sinnvolle Wahl ist die Zu- und Abluftlüftung, deren Planung unbedingt in das Projekt aufgenommen werden sollte.

Wenn Sie die Organisationsprinzipien kennen, können Sie die Gravitationsanlage problemlos ohne Bauherren selbst installieren. Die Planung und Installation einer mechanischen Lüftung sollten Sie jedoch besser den Heizungs- und Lüftungstechnikern überlassen.

Möchten Sie Ihre eigenen Erfahrungen beim Bau einer Lüftungsanlage teilen? Verfügen Sie über Informationen zum Thema des Artikels, die für die Besucher der Website nützlich sein könnten? Bitte schreiben Sie Kommentare, stellen Sie Fragen und fügen Sie Fotos im untenstehenden Formular ein.
