Typen von Steckdosen und Schaltern: Welche es gibt und wie Sie sie richtig auswählen

Die große Auswahl an Elektroinstallationszubehör ergibt sich aus der Multifunktionalität von Steckdosen und Schaltern. Die unterschiedlichen Einsatzbedingungen legen ihre eigenen Anforderungen an die funktionalen Parameter und das Aussehen der Produkte fest.

Geben Sie zu, es ist ziemlich schwierig, sich für das richtige Modell zu entscheiden. Um keinen Fehlkauf zu tätigen, müssen viele Parameter berücksichtigt werden: der Typ des Stromnetzes, die Installationsmethode und die Betriebsbedingungen der Elektroinstallationszubehörteile.

Wir helfen Ihnen bei der Lösung des Problems. In dem Artikel haben wir verschiedene Arten von elektrischen Steckdosen und Schaltern beschrieben und praktische Tipps zur Auswahl der Produkte gegeben. Ein Video-Überblick über moderne Elektroartikel hilft Ihnen bei der Kaufentscheidung.

Die Informationen sind sowohl für erfahrene Elektriker als auch für Heimwerker nützlich, die die Erneuerung des häuslichen Stromnetzes durchführen.

Arten moderner Stromnetze

Bevor wir mit der Übersicht beginnen, müssen wir klar verstehen, dass eine Steckdose – dies ist lediglich der Endpunkt eines recht komplexen Mechanismus des “Transports” von Energie vom Kraftwerk zu einem industriellen oder häuslichen Elektrogerät ist.

Andererseits ist ein Schalter – dies ist ein einfacher Schlüssel zur Unterbrechung des Stromkreises. Ihnen gemeinsam ist, dass beide Geräte mit demselben Typ des Stromnetzes interagieren.

Klassifizierung nach Spannungsniveau

Um nicht in die “Tiefen” der Elektrotechnik einzusteigen, muss angemerkt werden, dass in den Ländern Osteuropas gewöhnliche Geräte oft auf ganz unterschiedlichen Spannungsniveaus Strom verbrauchen können:

• 220 V, 50 Hz;
• 380 V, 50 Hz;
• 120 V, 60 Hz.

Die erste Kategorie des Stromnetzes “liefert” in den Steckdosen der Wohnungen Spannungen von 220 V (eine Phase).

Dies reicht für den Betrieb moderner Haushaltsgeräte in- und ausländischer Produktion: von Wasserkochern und Bügeleisen bis hin zu Kühlschränken und Waschmaschinen.

Die zweite Kategorie des Stromnetzes liefert Spannungen von 380 V (Dreiphasen) für industrielle und landwirtschaftliche Geräte: von Brechern und Kompressoren bis hin zu Werkzeugmaschinen und Elektroöfen.

Mit der dritten Kategorie des Stromnetzes ist es etwas komplizierter: Bei uns gibt es sie nicht, aber die Elektrogeräte sind vorhanden. Zum Beispiel kommt nach einer Bestellung bei “amazon.com” oder einer anderen ausländischen Internetquelle per Post ein Trimmer (“coole” Haarschneidemaschine).

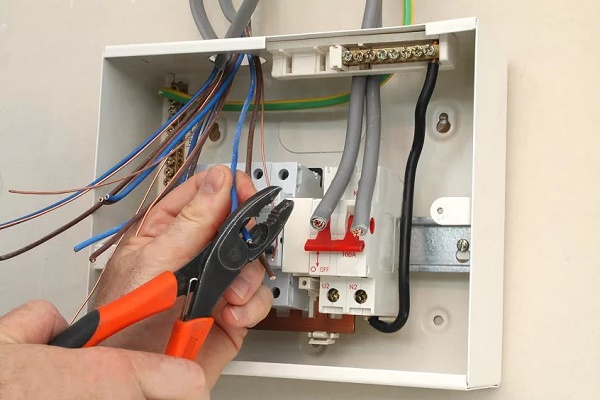

Das Stromnetz besteht aus einphasigem Wechselstrom mit einer Spannung von 220 V und einer Frequenz von 50 Hz. Es wird dem normalen Verbraucher vom Verteilerkasten über zwei Drähte, «Phase» und «Nullleiter», zugeführt.

Der Benutzer versteht, dass ein Trimmer, der für ein 110-V-Netz und einen Stecker Typ A ausgelegt ist, nicht mit unseren 220 V und einer Steckdose Typ F betrieben werden kann. Das teure Gerät, das Herz und Geldbeutel am Herzen liegt, wird sofort beschädigt.

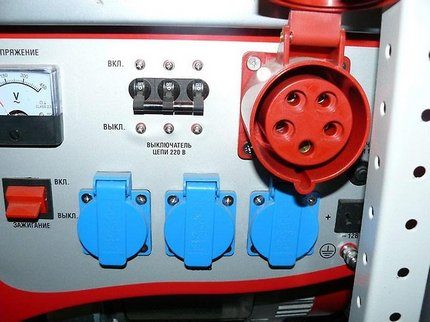

Das Stromnetz besteht aus dreiphasigem Wechselstrom mit einer Spannung von 380 V und einer Frequenz von 50 Hz. Es wird dem Endverbraucher über vier Drähte, die ABC-Phasen und den Nullleiter, zugeführt.

Daher bevorzugen die meisten Adapter, aber es gibt die Möglichkeit, eine Steckdose für den oben genannten Steckertyp mit vorheriger Spannungsreduzierung am elektrischen Verteilerkasten zu installieren. Dafür kann eine spezielle Steckdose für den Stecker Typ A verwendet werden.

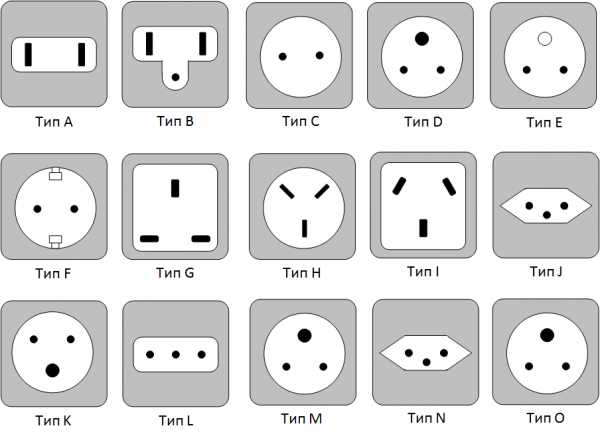

Es gibt weltweit mehr als 10 verschiedene Stecker und Steckdosen. In Osteuropa werden üblicherweise die Steckertypen C, E und F verwendet.

Arten von Leitungen und zulässige Belastungen

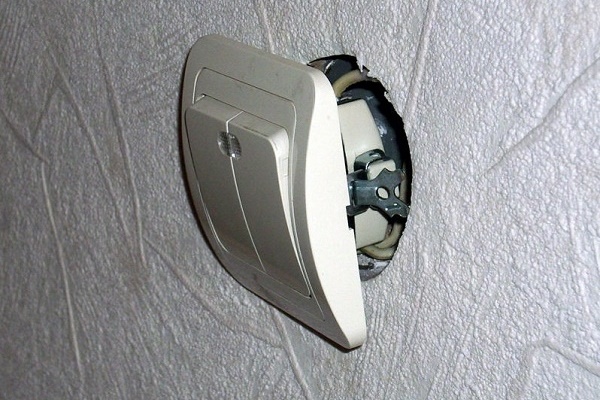

Ein weiterer wichtiger Punkt, auf den Sie bei der Auswahl von elektrischen Schaltern und Steckdosen achten müssen, ist die Qualität der Elektroinstallation. Kabel gibt es in unterschiedlichen Qualitäten: günstige und hochwertige.

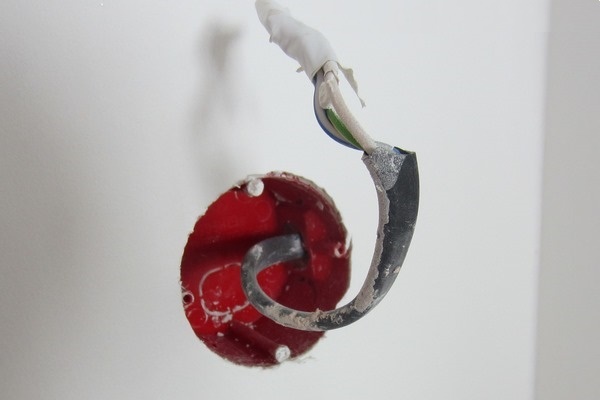

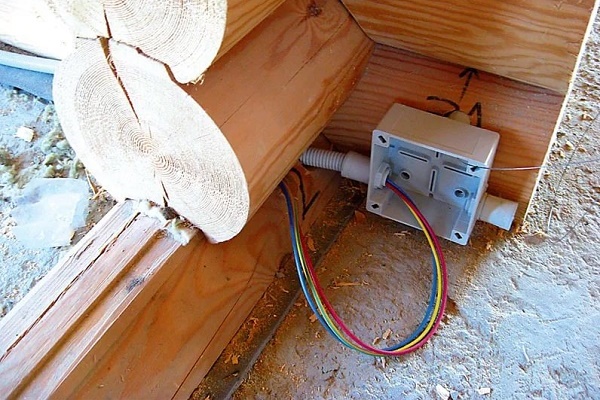

Beim Herausschneiden einer zweiadrigen Aluminiumleitung aus einer Stahlbetonwand erinnert sich jeder Elektriker und Brandschutzbeauftragte an die Person, die vorgeschlagen hat, die Elektroinstallation in den Chruschtschowka- und Plattenbauten aus Aluminiumkabeln zu machen.

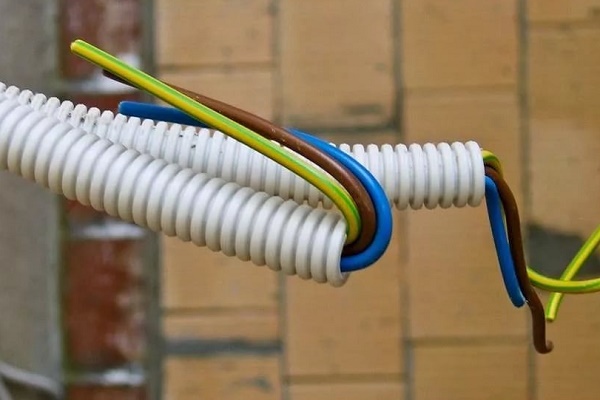

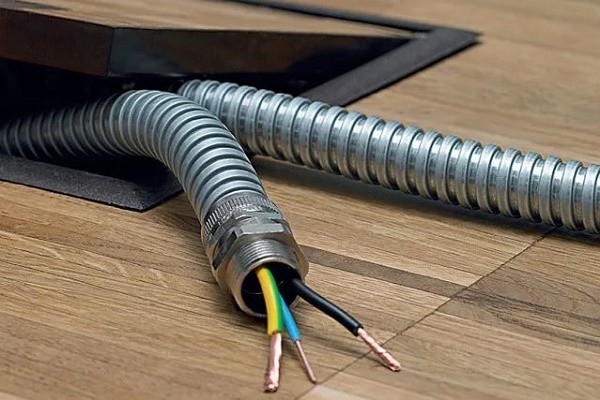

Das Stromkabel der Elektroinstallation muss sicher, hochwertig, nicht brennbar und mindestens aus Kupfer sein. Sie sollten auf Abkürzungen wie PRTO, VVGng und NYM achten.

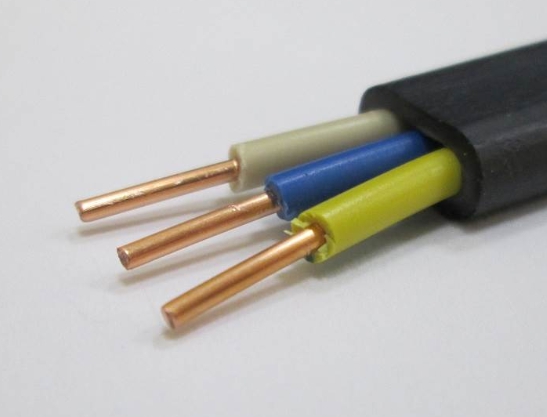

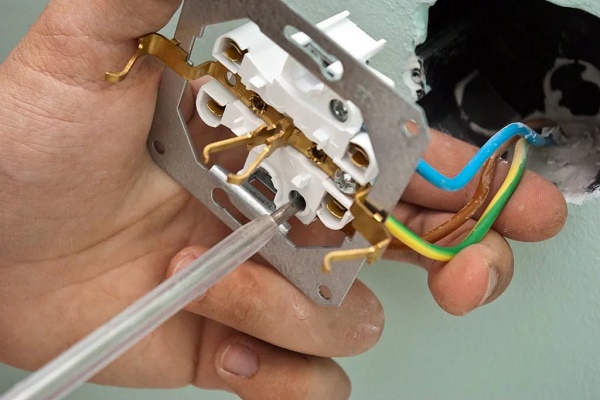

Eine Kupferverkabelung ist zwar teurer, aber wesentlich zuverlässiger als eine Aluminiumverkabelung. Kupfer hat im Gegensatz zu Aluminium keine Anfälligkeit für Luftoxidation.

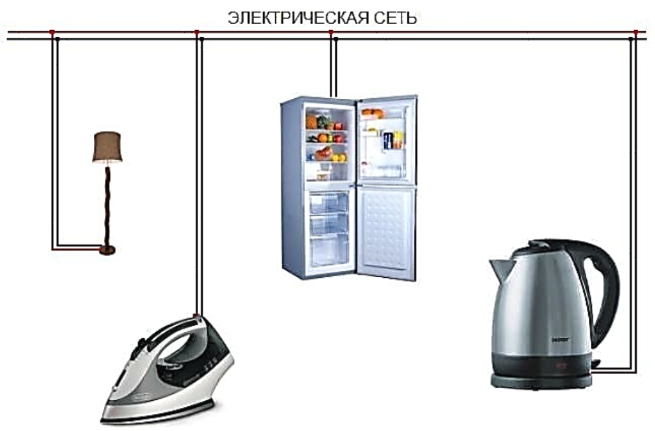

Außerdem sollte man sich über Art und Leistung der an die Steckdose angeschlossenen Last im Klaren sein. Erinnern wir uns an den Physikunterricht in der Schule: Unter der Last eines Stromnetzes versteht man jedes Gerät und jede Einrichtung, die an dieses Netz angeschlossen ist.

Man unterscheidet zwei Hauptklassen von Lasten:

• reaktive Lasten;
• aktive Lasten.

Aktive Lasten. Als solche gelten elektrische Geräte, die Energie verbrauchen und in Wärme umwandeln: Glühbirnen, Herdplatten, Konvektoren, Bügeleisen usw.

Reaktive Lasten. Zu dieser Gruppe zählt man jedes elektrische Gerät, das beispielsweise mit einem Elektromotor oder einem anderen Mechanismus zur Umwandlung von elektrischer Energie in mechanische Bewegung ausgestattet ist.

Solche Geräte haben einen hohen Einschaltstrom, der thermische Prozesse in der Verkabelung, der Steckdose selbst und an deren Verbindungen auslösen kann. Dies kann den Entstehungsprozess von Bränden in der Isolierung an verschiedenen Stellen des Stromkreises beeinflussen: direkt im Kabel, an der Verbindungsstelle oder an der Stelle, an der das Gerät an das Netz angeschlossen wird.

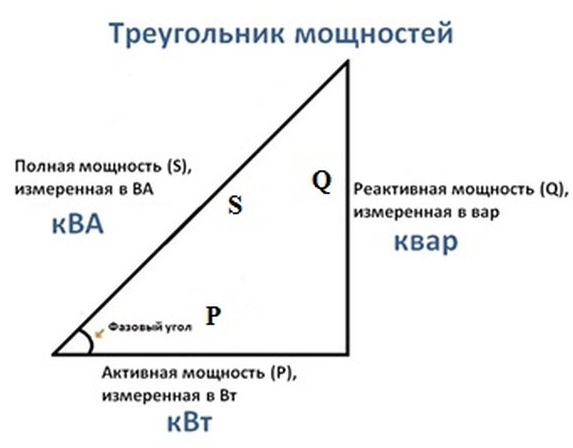

Bei der Berechnung der gesamten aufgenommenen Leistung des Netzes müssen die Wirkleistung (gemessen in Watt) und die Blindleistung (berechnet in Voltampere) berücksichtigt werden.

Steckdosen und Schalter müssen so ausgewählt werden, dass die Sicherheit in der Wohnung, im Büro und im Haus auch dann gewährleistet ist, wenn nahezu alle vorhandenen Elektrogeräte angeschlossen sind. Daher muss man unbedingt nur qualitativ hochwertige Produkte mit maximaler Lebensdauer auswählen.

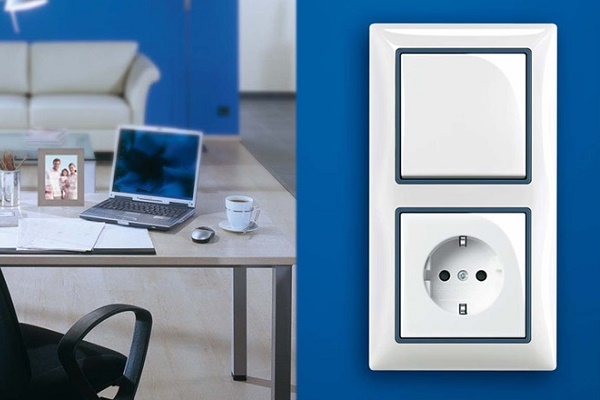

Anwendung von Schaltern mit Steckdosen

Einer der wichtigsten Orte des menschlichen Aufenthalts ist unser Zuhause – die Wohnstätte, in der der Durchschnittsmensch den größten Teil seines Lebens verbringt, abgesehen von der Zeit für Arbeit, Dienstreisen und Urlaub fernab der geliebten Couch.

Daher trägt das Vorhandensein von Strom im Haus, in der Wohnung und im Zimmer maßgeblich dazu bei, unter den heutigen Bedingungen einer entwickelten technologischen Gesellschaft ein erfülltes Leben zu führen.

Man kann sich keinen modernen Raum ohne einen Schalter, eine Steckdose, einen Lichtauslass usw. vorstellen. Diese Elemente sind ein wesentlicher Bestandteil des Energieversorgungssystems für alles – sie gewährleisten einen sicheren Zugang zum Stromnetz.

Das allgemeine Funktionsschema ist fast jedem klar, aber die Details sind entscheidend. Das Hauptproblem bei der Auswahl der Elektroinstallation ist die Bestimmung des Verwendungszwecks und der technischen Besonderheiten des fertigen Produkts.

Alle sollten eine sogenannte Sicherheitsreserve haben und sich harmonisch in die gewagtesten Designlösungen des Rauminneren einfügen.

Elektroinstallationsmaterial für Wohnungen und Industrieräume unterscheidet sich deutlich in der Ergonomie und der unkonventionellen Gestaltung. Für Lagerhallen werden häufig Produkte mit externer Kabelverlegung verwendet.

Ungeachtet der Farbpalette muss bei der Untersuchung verschiedener elektrischer Produkte als Erstes der Verwendungszweck des Raums bestimmt werden, um darauf basierend eine selektive Auswahl der Produkte zu treffen.

Es gibt mehrere allgemeine Kategorien von Elektroinstallationsmaterial für bestimmte Gebäudetypen:

• Fabrik- und Werkshallen vom Hangartyp;
• Nichtwohn- und Gewerbegebäude;
• Büros und Hörsäle;
• Mehrfamilien- und Privathäuser.

Einige Schaltermodifikationen und Steckdosentypen können in verschiedenen Gebäuden verwendet werden. Es sind hochwertige Produkte, die den staatlichen Qualitätsstandards und ISO-Zertifikaten entsprechen.

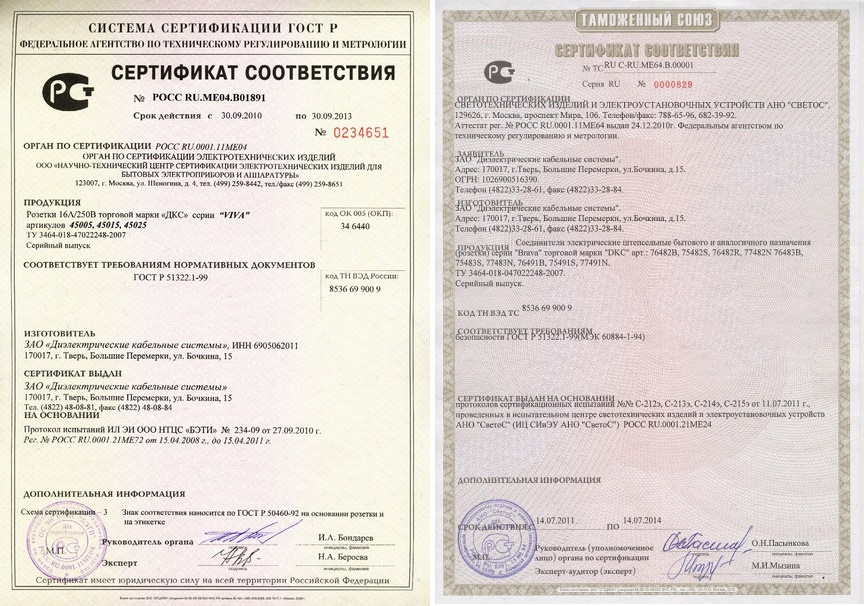

Ein ähnliches Qualitätszertifikat für das fertige Produkt kann bei jedem Verkäufer oder Handelsvertreter angefordert werden. Sie werden auf Wunsch des Käufers ausgehändigt (+)

Wenn solche Produkte die Sicherheit und den Werterhalt der Wohnung gewährleisten, sollte man an ihnen definitiv nicht sparen. Es müssen hochwertige elektrische Produkte für mindestens 3$ pro Stück erworben werden.

Steckdosen, Schalter, Adapter und Steckverbinder von Herstellern wie: Legrand, ABB, Bticino, Merten, Schneider Electric, Berker, Gira, Jung usw. entsprechen den Anforderungen europäischer Zertifikate und GOST.

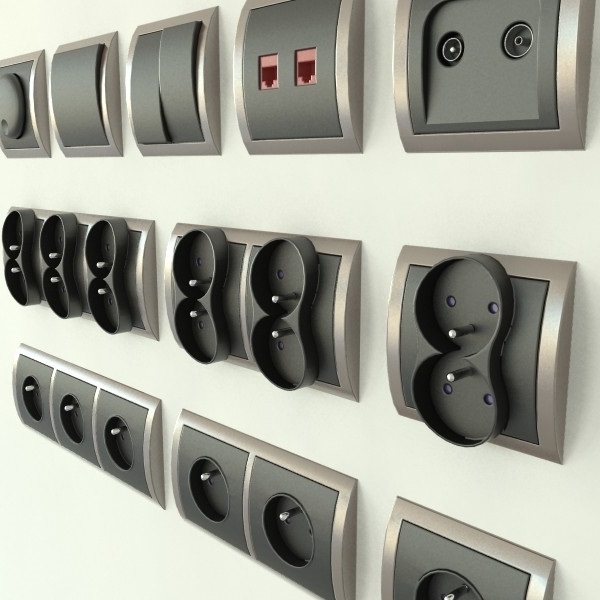

Vielfalt der elektrischen Steckdosen

Um eine Steckdose richtig auszuwählen und zu installieren, muss man wissen, welche Geräte erhältlich sind. Man sollte über alle technischen Besonderheiten und Anforderungen an diese Produkte informiert sein.

Klassifizierungsparameter von Elektroinstallationszubehör

Der Abstufung von Elektrogeräten liegen folgende Merkmale zugrunde:

1. Nennspannung. Üblicherweise sind Haushaltssteckdosen für 220-240 V Wechselspannung mit einer Frequenz von 50 Hz ausgelegt.

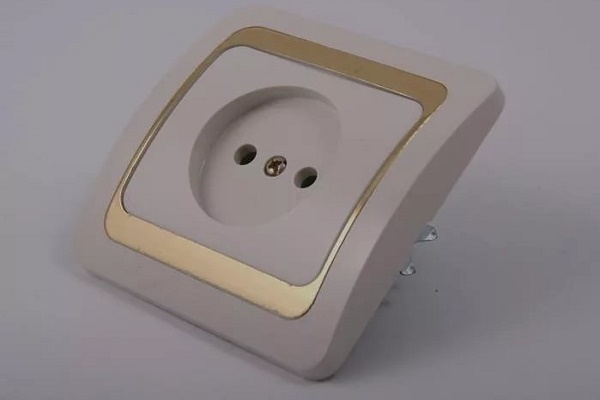

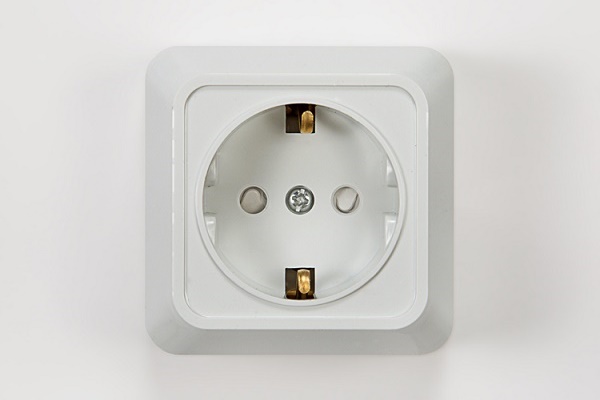

2. Steckertyp. In den postsowjetischen Ländern gebräuchlicher Steckertyp – C oder F.

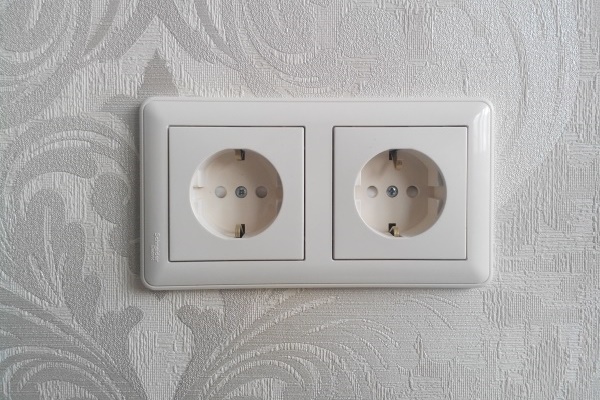

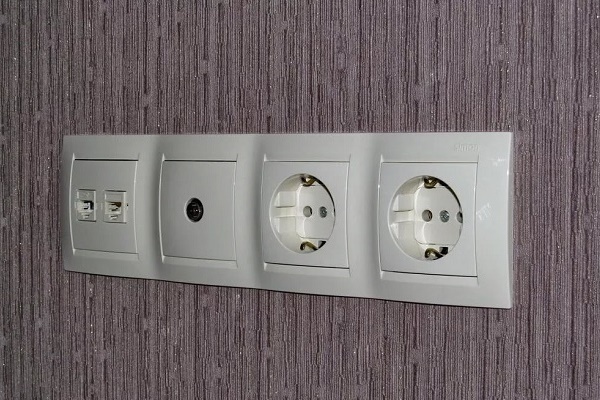

3. Anzahl der Steckplätze. Abhängig von der Anzahl der Steckdosen im Block: Einzel-, Doppel- und Modulsteckdosen. Sowie kombinierte mit verschiedenen Schnittstellentypen (USB, HDMI, RJ-45, RJ-11). Blöcke bestehen aus einer Leiste mit 4 oder mehr Öffnungen für Steckdosen.
4. Farbpalette der Steckdosenabdeckung. Hier können Sie jede beliebige Farbe und jeden Farbton wählen. Oft werden die Abdeckungen passend zur nicht vorherrschenden Farbe der Tapete oder in einem halben/viertel Ton der Hauptfarbe des Raums ausgewählt, wenn es sich um ein Büro handelt.

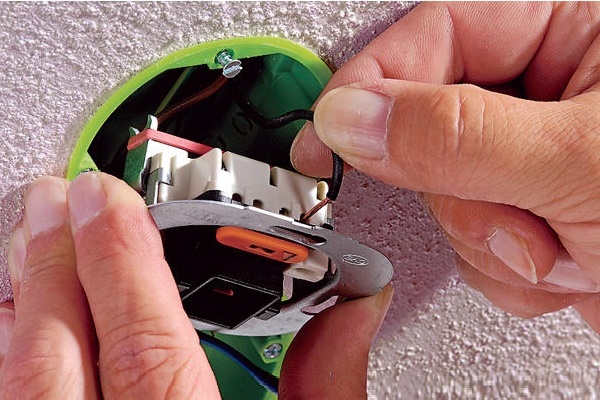

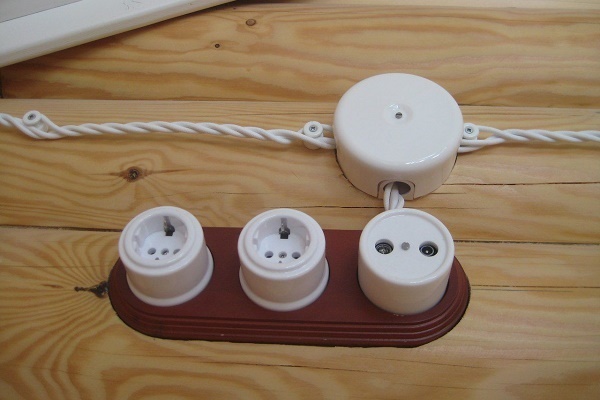

5. Montageprinzip. Je nach Wandmontagemethode unterscheidet man zwischen Unterputz- und Aufputz-Steckdosen. Aufputz-Steckdosen werden an der Wandoberfläche (sehr selten am Boden) befestigt; für Unterputz-Steckdosen werden vorab Einbaudosen vorbereitet.

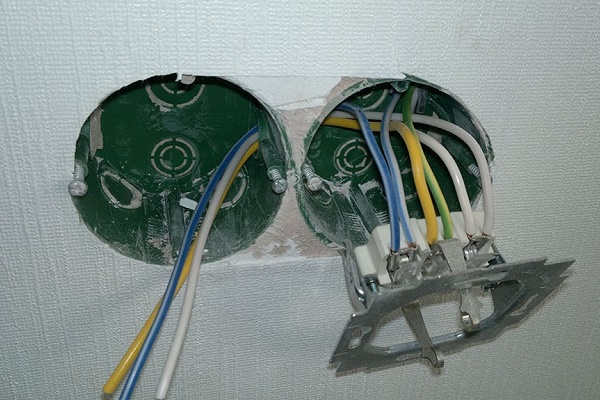

Diese Dosen können mit allem Möglichen ausgestemmt/ausgeschnitten werden: mit einem Abbruchhammer, einem Meißel, einem Spitzmeißel. Die Standardlösung für dieses Problem ist jedoch ein Bohrhammer mit einem speziellen Fräsbohrer für Schlitze.

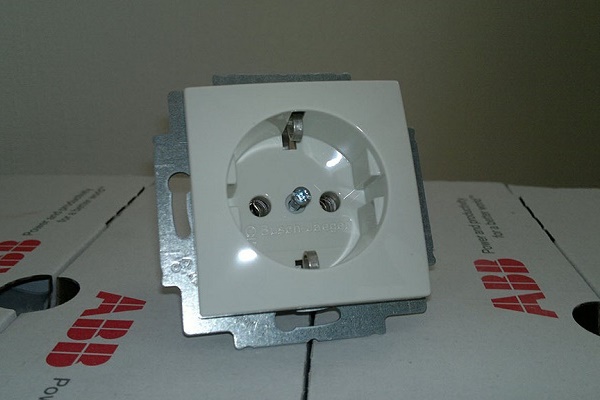

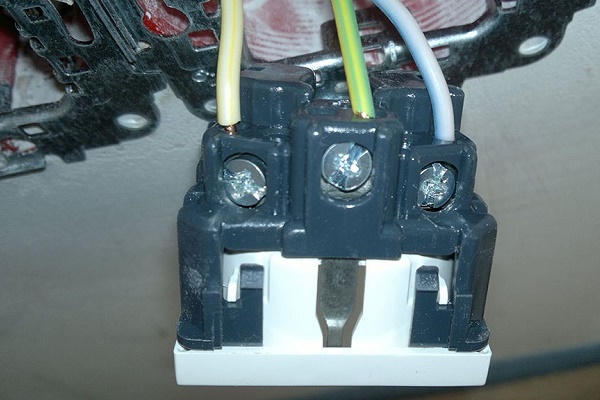

Es gibt auch Modelle mit speziellen technischen Merkmalen. Zum Beispiel Steckdosen mit Erdung, Klappe, Jalousien, Beleuchtung usw.

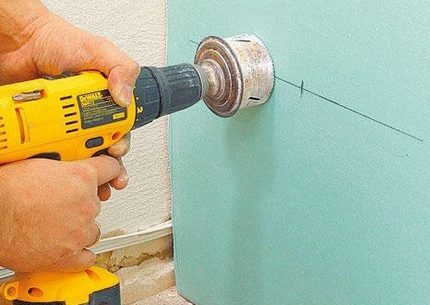

Kronenbohrer für Unterputzdosen können in Standard- und vergrößerter Größe erhältlich sein. Sie haben eine Diamant-, Widia- oder andere Hartmetallbeschichtung.

Auswahl von Steckdosen: Berücksichtigung der Raumfunktionen

Zum Abschluss der Übersicht über die Steckdosentypen ist anzumerken, dass in den letzten Jahren empirisch fertige Lösungen für die unterschiedlichsten Räume entwickelt wurden: für Wohn- und Nichtwohnräume.

Für die Montage von Steckdosen in Fabriken und Betrieben sind Elektromeister zuständig, während mit der Installation und dem Anschluss von Steckdosen in Wohnhäusern und Wohnungen fast jeder selbstbewusste Hausbesitzer prahlen kann.

So geben wir einige fertige Überlegungen zur Ausstattung eines Raumes mit Steckdosen. In einer Wohnung können Sie Standardsteckdosen installieren, aber an einer Wand muss unbedingt ein Steckdosenblock mit 4-6 Steckplätzen installiert werden.

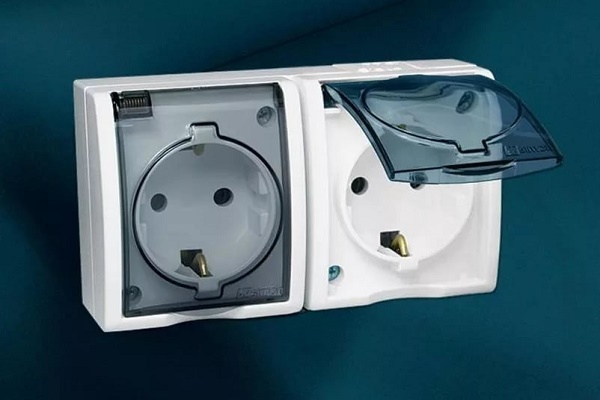

Im Badezimmer und im WC empfehlen wir Ihnen, wassergeschützte Steckdosen mit Schutzklappen zu montieren, die die Schutzklasse IP44 haben.

In Kinderzimmern oder Wohnungen mit kleinen Kindern können Steckdosen mit inneren Klappen verwendet werden, damit das Kind keine Gegenstände hineinstecken kann. Später können diese Steckdosen leicht durch Standardsteckdosen ersetzt werden, indem man die Abdeckung austauscht.

Eine Besonderheit von Privathäusern ist, dass für die Pflege des Gartengeländes immer häufiger moderne Elektrogeräte (Rasenmäher, Sägen, Maschinen und andere Gartenwerkzeuge) verwendet werden.

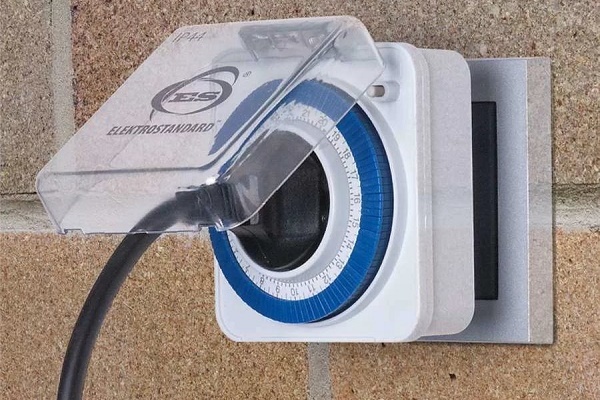

Für die Stromversorgung solcher Geräte ist eine Außensteckdose erforderlich. Dies kann eine Steckdose mit Klappe, Erdung und Auswerfer sein.

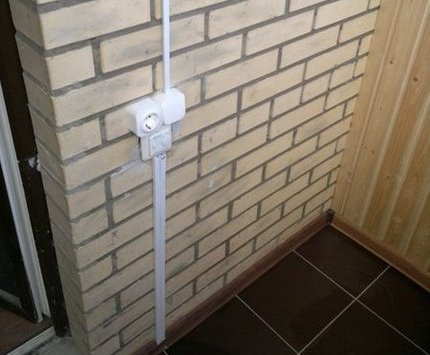

Außensteckdosen werden an der Rückwand des Hauses oder Gebäudes montiert. Die Montagehöhe einer solchen Steckdose beträgt 200-1000 mm über dem Boden oder dem Betonsockel um das Gebäude herum.

Es ist erwähnenswert, dass für Büros von staatlichen Stellen und öffentlichen Einrichtungen besser Steckdosenkonstruktionen verwendet werden sollten. Sie sparen Platz und bieten eine große Anzahl von elektrischen Anschlüssen für Computer- und Bürogeräte.

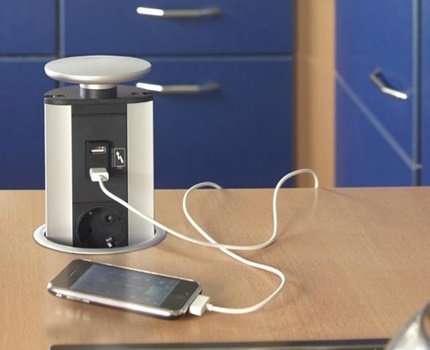

Die Baugruppe bietet eine ausreichende Anzahl von Steckdosen zum Anschluss elektrischer Geräte auf begrenztem Raum. Die Baugruppen können sogar in Möbel integriert werden.

Neben der Büroversion werden die Konstruktionen auch häufig für moderne Küchen verwendet. In solche Module können Sie genügend Küchenhelfer einstecken: Mixer, Fleischwölfe, Entsafter, Kaffeemaschinen, Küchenmaschinen, Trockner, Spülen, Herde usw.

Arten von elektrischen Schaltern

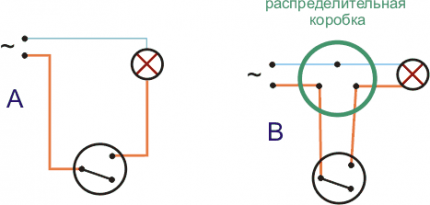

Wie bereits erwähnt, ist ein elektrischer Schalter nichts anderes als ein Stromkreisunterbrecher. Es handelt sich um einen sehr einfachen Mechanismus. Dennoch muss jede Elektrofachkraft seine technischen Eigenschaften und Funktionsweise verstehen.

Kennt man diese, kann man sicher sein, dass das Gerät über einen längeren Zeitraum sicher im Normalbetrieb arbeitet.

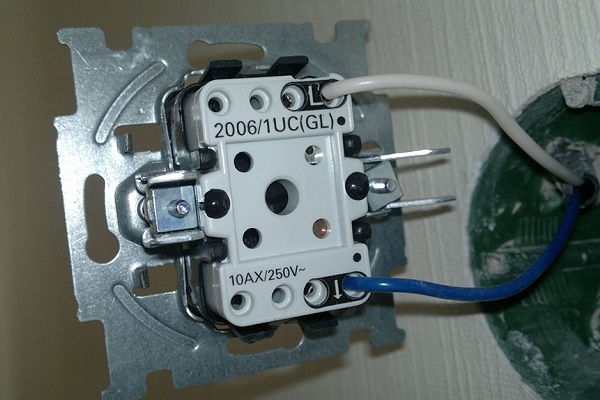

Im Haushalt werden Schalter für Spannungen bis 250 V und maximal 10 A verwendet. Ein Standardschalter besteht aus einer Wippe, einem Rahmen und einem Befestigungsmechanismus.

Klassifizierung von Lichtschaltern

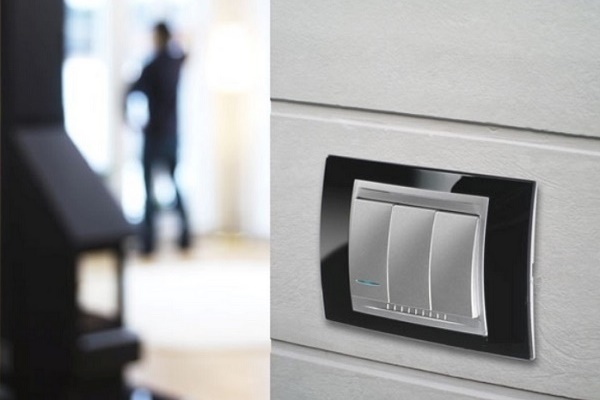

Angesichts des modernen Entwicklungstempos der Elektrotechnik unterscheiden heutige Ingenieure, Fachleute und Bauhandwerker eine beträchtliche Anzahl von Arten elektrischer Schalter.

Die Vielfalt der Angebote lässt sich in mehrere Gruppen unterteilen.

Es reicht aus, die folgenden Antworten auf diese Fragen zu klären:

• Netzspannung – für Osteuropa typisch 220 V/380 V;
• Schutzart gegen Staub und Feuchtigkeit – Staub IP20, Feuchtigkeitsschutz IP44, IP54, IP64;
• Installationsart – Unterputz- oder Aufputzmontage;

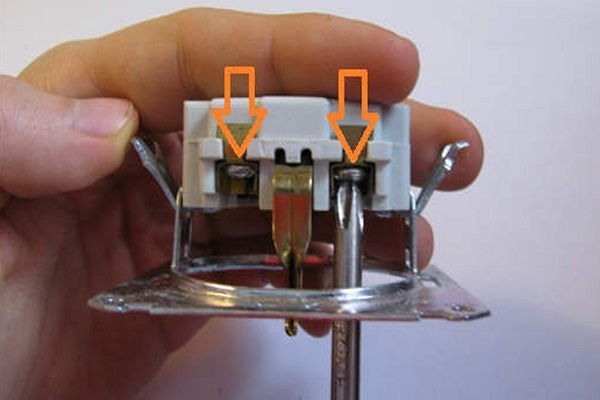

• Klemmmethode – Schraubklemme, Clip-Klemme.

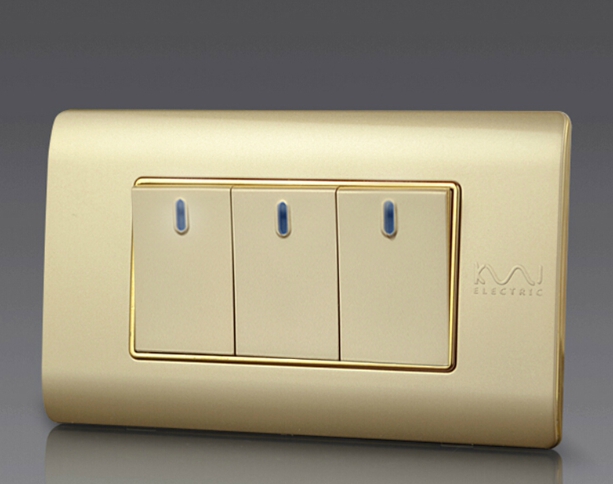

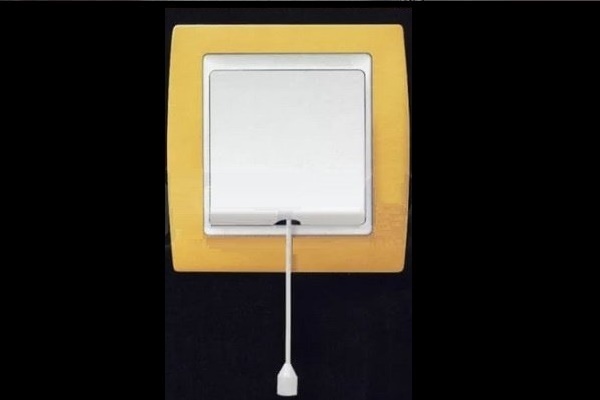

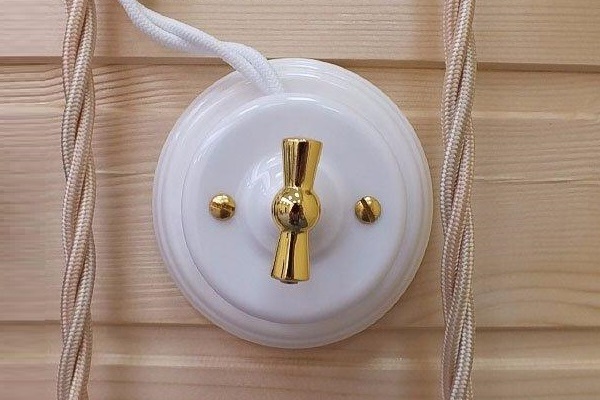

Darüber hinaus werden Schalter nach dem Ein-/Ausschalttyp klassifiziert. Mögliche Varianten: Wippschalter, Drucktastenschalter, Drehschalter, Zugschalter, Sensor-Schalter, kabellose Schalter, mit Bewegungsmelder, Dimmer usw.

Über die Letzteren sollte man gesondert berichten, da diese Mechanismen die “Umschaltung” des Stromnetzes von einem Stromkreis auf einen anderen bewirken. Im Ergebnis kann man zum Beispiel im Büro mehrere separate Beleuchtungssysteme an einem Mehrfachschalter haben: volle Beleuchtung, Teilbeleuchtung, Nachtbeleuchtung usw.

Im Haushalt werden Schalter für Spannungen bis 250 V und maximale Ströme bis 15 A verwendet. Ein Wechselschalter ist eine Zusammenfassung mehrerer Schalter.

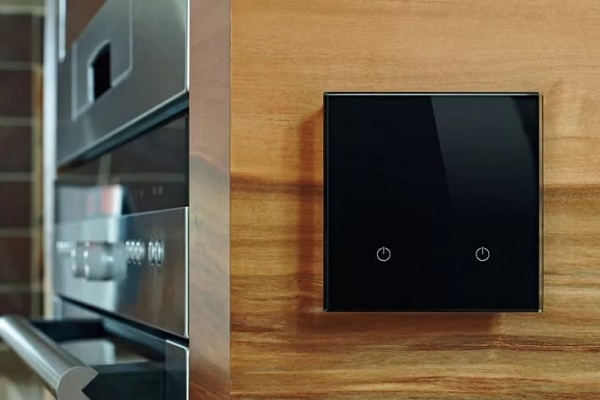

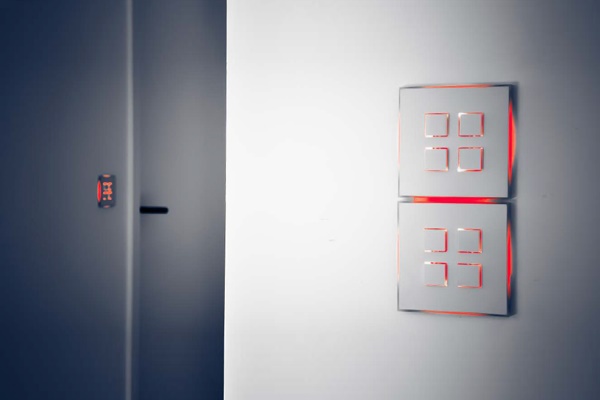

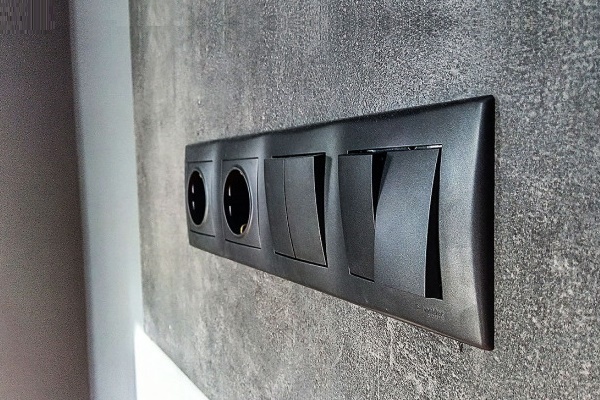

Mit der Auswahl der Farbpalette der Schalterabdeckung wird wohl jeder zurechtkommen. Sehr elegant und stilvoll wirken Abdeckungen mit matter Oberfläche in sanften Pastelltönen.

Auswahl von Schaltern für Zuhause und Büro

Kommen wir zu den Einzelheiten, insbesondere bei der Auswahl von Produkten des täglichen Bedarfs für Haushalte sowie Büro- und Geschäftsräume.

Schalter und Wechselschalter für Industrie- und Nichtwohnräume erfordern eine besondere Auswahl, die ausschließlich von einem Elektriker vorgenommen werden sollte.

Moderne Büros haben oft mehrere Beleuchtungskreise – ein Raum oder eine ganze Etage eines Gebäudes. In jedem Fall werden im Büro modulare Blöcke montiert, die für die Umschaltung der Beleuchtung in zwei oder mehr Modi zuständig sind.

Wohnräume, Badezimmer, Küche der Wohnung und Wirtschaftsräume eines Privathauses – überall ist Beleuchtung erforderlich, und somit auch Schalter. Für allgemeine Wohnräume wird empfohlen, Standard-Kippschalter zu installieren. Bei der Auswahl sollte die Raumgestaltung berücksichtigt werden.

Küchen und Badezimmer müssen mit zertifizierten Geräten mit Staub- und Feuchtigkeitsschutz ausgestattet sein. In Wirtschaftsräumen (Garage, Heizraum, Lager, Keller) werden zuverlässige und einfache Schalter installiert.

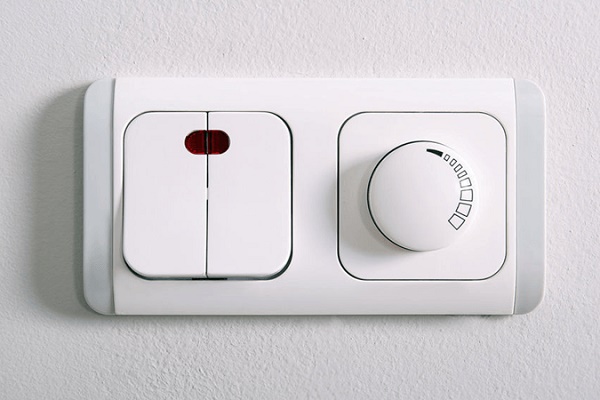

In Schlaf- und Kinderzimmern können Schalter für mehrere Helligkeitsstufen und/oder beleuchtete Schalter verwendet werden. Darüber hinaus ist ein elektrischer Dimmer – ein Lichtregler mit stufenloser Helligkeitsreduzierung – eine gute Wahl für Kinderzimmer.

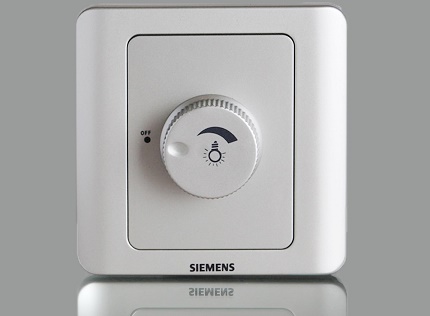

Ein Lichtdimmer bietet die Möglichkeit, die Spannung im Stromkreis mit einem stufenlosen Drehregler auf Basis von Widerständen und Halbleitern zu senken.

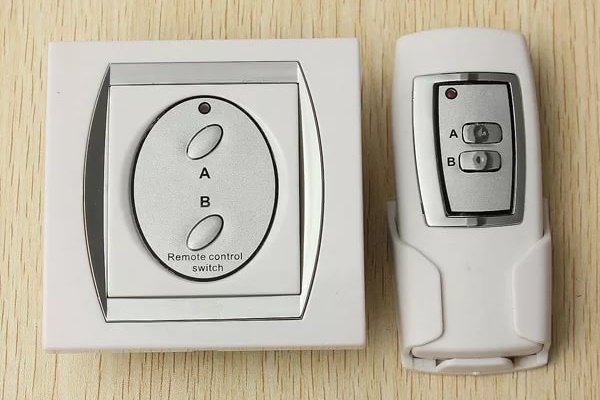

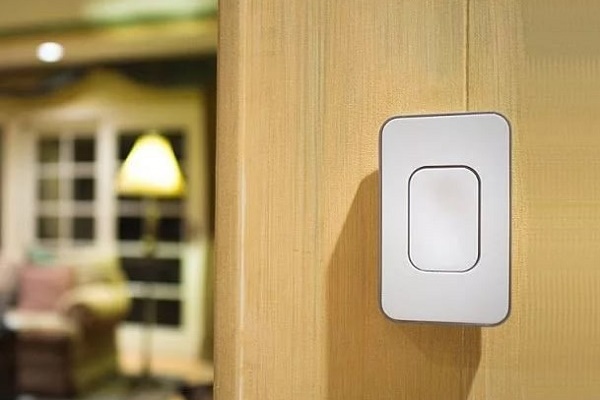

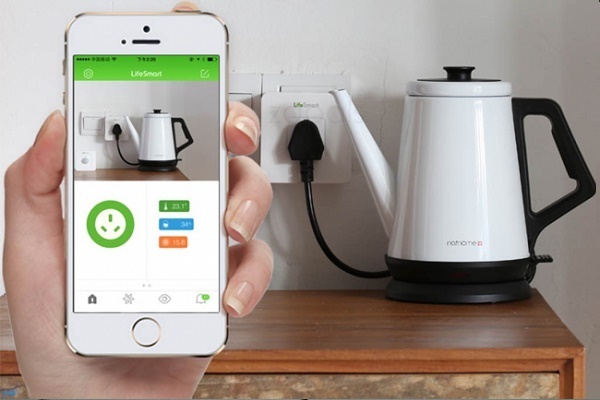

In letzter Zeit werden Wohnungen mit “Smart Home”-Systemen ausgestattet. Eine hervorragende Ergänzung für solche Lichtsteuerungs- und -kontrollsysteme sind Schalter vom Sensor- und Funktyp sowie Module mit Bewegungsmeldern.

Fazit und nützliche Videos zum Thema

Nachfolgend finden Sie eine Anleitung zur Auswahl von elektrischen Steckdosen und Schaltern:

Überblick über beliebte Modelle von Steckdosen und Schaltern:

Informationen über die verschiedenen Arten von Schaltern und Steckdosen helfen bei der Auswahl des idealen Elektroinstallationsprodukts, das seine Aufgabe zuverlässig erfüllt.

Haben Sie Ergänzungen oder Fragen zur Auswahl von Schaltern und Steckdosen? Sie können Kommentare zum Beitrag hinterlassen. Das Kontaktformular befindet sich im unteren Bereich.
