Kennzeichnung von Steckdosen und Schaltern in Zeichnungen und Plänen

Die Durchführung aller Arten von Elektroinstallationsarbeiten erfolgt gemäß dem Arbeitsprojekt. Es enthält Anweisungen zur Platzierung der Geräte und Elektroleitungselemente auf der Baustelle.

Die grafische Darstellung von Steckdosen und Schaltern in Zeichnungen folgt einem einheitlichen Standard. Dies vermeidet Verwirrung und zeigt alle Nuancen der Montagearbeiten deutlich.

Normative und regulierende Dokumente

Damit sich ein Fachmann jeder Kategorie im Projekt zurechtfinden kann, wurden SNiPs und GOSTs entwickelt, die unter anderem die Darstellung verschiedener Steckdosentypen und Schalter in Zeichnungen und Elektroschaltplänen regeln. Einer davon ist GOST 21.210-2014.

Alle Arten von Geräten sind als einfachste geometrische Formen dargestellt, um die Darstellung und das Lesen zu vereinfachen. Um die Darstellung der Symbole zu standardisieren, werden die Dokumente der Internationalen Elektrotechnischen Kommission (International Electronical Commission, IEC) und insbesondere die Norm IEC 60027 verwendet.

Die grafische Darstellung eines Ein-Kippschalters mit Aufputzmontage unterscheidet sich wesentlich im Schaltplan und im Elektrifizierungsplan.

Die Darstellung der Elektroinstallation erfolgt jedoch in verschiedenen Arten von Dokumentation und weist einige Unterschiede auf. Beispielsweise unterscheidet sich das Aussehen von Steckdosen und Schaltern in Bauzeichnungen und Anschlussplänen erheblich, da diese Dokumente unterschiedliche Zwecke haben.

Hauptarten von Steckdosen

Eine elektrische Steckdose (Steckdose) ist ein Gerät, mit dem verschiedene Geräte schnell an das Netz angeschlossen und von diesem getrennt werden können.

Ihre Hauptelemente sind:

• Kontakte – gewährleisten die Verbindung des Stromnetzes mit dem Stecker;
• Kontaktträger – keramisches Gehäuse für Kontakte und Befestigungen der Unterputzdose;
• Gehäuse – übernimmt eine dekorative und schützende Funktion.

Im weiteren Sinne kann das Gerät auch andere Funktionen erfüllen. Zum Beispiel kann es Telefonverbindungen, Radio, Internet und sogar die Wasserversorgung in Sanitäranlagen verbinden und trennen. Folglich gibt es viele konstruktive und funktionale Varianten dieser Art von Verbindung.

Die wichtigsten im Haushalt verwendeten Steckdosentypen unterscheiden sich:

• je nach Installationsart: Aufputz- und Unterputzsteckdosen;
• nach Anzahl der Steckdosen – Einzelsteckdose oder Block aus zwei, drei oder mehr;
• nach Anzahl der Anschlüsse – mit Schutzleiterkontakt und ohne;
• nach Verwendungszweck – Antennensteckdose, für Telefon und Internet, für Haushaltsgeräte, für leistungsstarke Geräte.

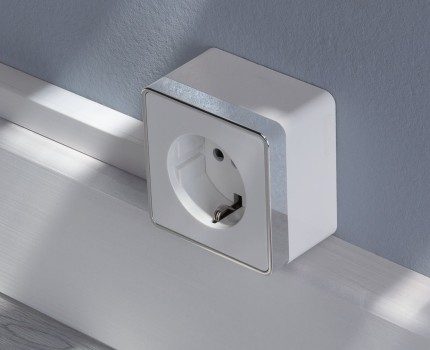

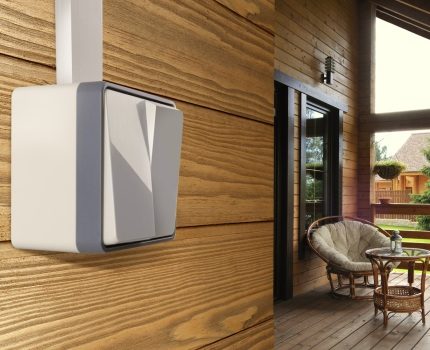

Einfach und universell in der Montage ist das Aufputzgerät. Es erfordert keine tiefen Löcher in der Wand, was sich bei vorübergehender Platzierung oder in Industrieräumen als praktisch erweist. Das Gehäuse wird samt Klemmblock an der gewünschten Oberfläche befestigt und an die offene elektrische Verkabelung angeschlossen.

Da die Montage nicht in einer Unterputzdose erfolgt, eignen sich zur sicheren Befestigung auf der Fläche gewöhnliche Dübel- und Nagelbefestigungen.

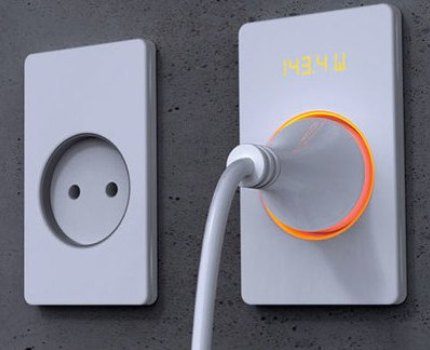

Die Unterputzmontage hat ein ästhetischeres Aussehen, da der Hauptteil des Geräts in der Wand versenkt wird und nur das Schutzgehäuse außen sichtbar bleibt. So beeinträchtigt nichts die Wahrnehmung des Rauminneren.

Die Verkabelung ist in diesem Fall ebenfalls verdeckt. Für diese Art der Befestigung wird ein zylindrisches Loch in die Wand gebohrt, in das die Unterputzdose eingesetzt wird. Sie fixiert die Steckdose sicher und zuverlässig in der Wand.

Gemäß den Vorschriften wird empfohlen, das Gerät mit Schutzleiterkontakt in einem Abstand von mindestens 500 mm von der Gasleitung zu installieren.

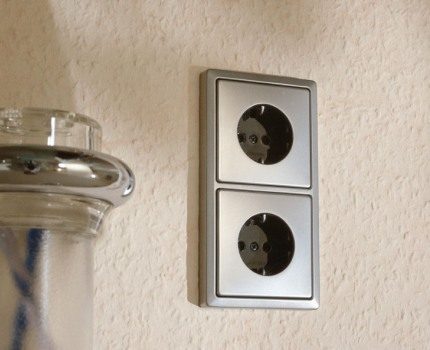

Die Variante mit zwei Steckdosen dient dazu, zwei Stecker gleichzeitig mit dem Netz zu verbinden. Bei der Unterputzmontage wird der Einsatz in eine einzige Unterputzdose eingebaut.

Um die Anzahl (mehr als zwei) zu erhöhen, muss ein zusätzliches Loch in die Wand gebohrt und die Gehäuse mit einem Rahmen vereint werden, sofern eine Unterputzmontage vorgesehen ist. Handelt es sich um ein Aufputzmodell, werden modulare Einsätze hinzugefügt.

Der europäische Standard sieht die Installation des Elektroanschlusspunkts in einer Höhe von 30 cm über dem Boden vor. So kann man sie im Dunkeln schnell ertasten und eine Person mit durchschnittlicher Körpergröße kann sie bequem nutzen.

Die moderne Art der Steckdose – mit Schutzleiterkontakt. Sie wird in Netzen mit Schutzleiter verwendet, die sicherer sind als Netze vom Typ «Phase, Nullleiter».

An diesen Leiter sind zusätzliche Klemmen angeschlossen. Sie kommen zuerst mit dem eingesteckten Stecker in Kontakt, was eine Gefährdung durch gefährliche Spannung und Strom von defekten Haushaltsgeräten ausschließt. Außerdem schützt es die Geräte vor Netzstörungen und elektromagnetischen Störungen durch andere Geräte.

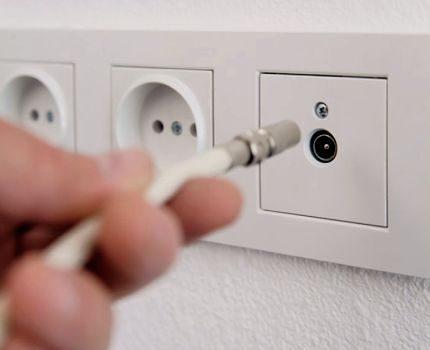

Die Antennensteckdose führt keine Spannung. Sie dient zum Anschluss des Fernsehers an das Antennenkabel. Das äußere Unterscheidungsmerkmal ist lediglich die Form der Eingangsöffnung im Gehäuse.

Es ist sinnvoll, den Steckdosenblock hinter dem Fernseher zu platzieren, wenn der Aufstellort bereits im Voraus festgelegt wurde, um den Raum nicht zusätzlich mit Kabeln zu überladen.

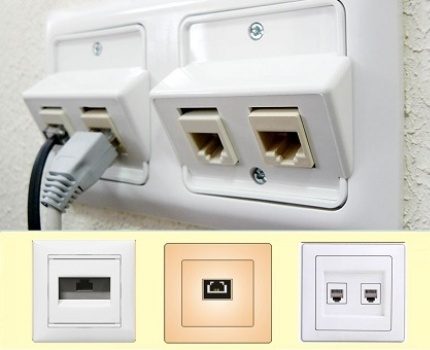

Für die Verbindung mit dem Internet und lokalen Netzwerken wird eine Computersteckdose verwendet. An diese kann auch ein Telefonkabel angeschlossen werden.

Die Stecker von Internet- und Telefonkabeln haben die gleiche Form – RJ45 bzw. RJ11/12. Ersterer verwendet 8 Kontakte, Letzterer 4 oder 6. Für den Internetzugang über eine Telefonsteckdose muss jedoch ein Modem verwendet werden, das eine Dial-up-Verbindung nutzt.

Hersteller von Internetkabeln empfehlen, das verdrillte Paar beim Anschließen nicht mehr als 13 mm abzuwickeln, um Verbindungsprobleme mit dem Internet zu vermeiden.

Solche Geräte können in einem kompakten Gehäuse ausgeführt sein oder das Aussehen einer herkömmlichen 220-V-Steckdose haben. Zum Anschließen eines Telefons mit einem älteren Stecker muss eine Steckdose mit entsprechendem Anschluss installiert werden.

Schutzart der Geräte

Steckdosen haben, wie jedes elektrische Gerät, unterschiedliche Schutzgrade gegen Berührung spannungsführender Teile, Eindringen von festen Fremdkörpern und Wasser. Dies gewährleistet die sichere Verwendung durch den Menschen unter verschiedenen Bedingungen.

Zur Kennzeichnung des Schutzgrades wird eine Kombination aus zwei Buchstaben (IP) und zwei Ziffern verwendet. IP steht für International Protection, was aus dem Englischen übersetzt „internationaler Schutz“ bedeutet. Die Ziffern charakterisieren die Schutzstufe.

Zum Beispiel kann die Schutzart IP20 nach GOST 14254-2015 wie folgt entschlüsselt werden:

• Die erste Ziffer 2 bedeutet, dass spannungsführende Teile des Produkts für Gegenstände mit einer Dicke von 12,5 mm oder für Finger unzugänglich sind;
• Die zweite Ziffer 0 bedeutet, dass Wasser in das Gerät eindringen kann.

Die Schutzart IP23 bedeutet, dass das Eindringen von Fingern in das Innere ausgeschlossen ist und der sichere Tropfwinkel auf das Gehäuse 60 Grad beträgt.

Grafische Symbole

GOST 21.210-2014 vereinheitlicht die Darstellung elektrischer Elemente in Schaltplänen. Es macht sie im gesamten Gebiet Russlands universell.

Die in diesem Dokument dargestellten Symbole für Steckdosen können nach mehreren Merkmalen unterteilt werden:

• offene Montage;
• Unterputzmontage;
• wassergeschützte.

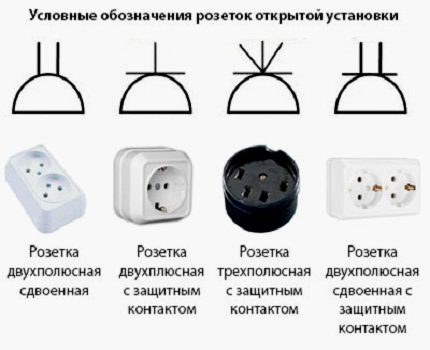

Die offene Netzanschlussweise sieht nicht vor, die Anschlussblöcke in der Wandebene zu verstecken. Es gibt Varianten mit zwei und drei Polen, mit Schutzkontakt sowie doppelte oder einzelne. Üblicherweise wird die Aufputzmontage in Räumen mit offener Verkabelung verwendet.

Die Schutzart solcher Geräte liegt zwischen IP20 und IP23. Sie sind anfällig für Feuchtigkeit und das Eindringen kleiner Gegenstände in das Gehäuse.

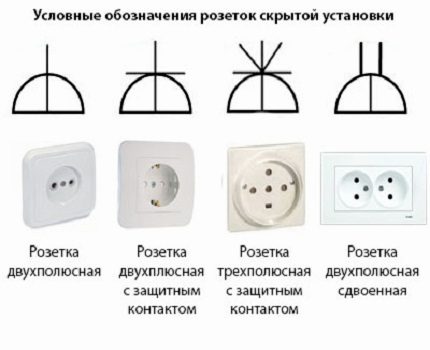

Die Unterputzmontage unterscheidet sich von der vorherigen durch eine in die Wand oder eine andere Oberfläche eingelassene Steckdosendose. Sie wird an die Kontakte der verdeckten Verkabelung angeschlossen.

Hinsichtlich der Schutzart unterscheiden sich Aufputz- und Unterputzprodukte nicht voneinander. Die Unterbringung in der Wand macht sie nicht gefährlicher.

Der einzige Unterschied in der grafischen Darstellung von Unterputz- zu Aufputzsteckdosen ist ein vertikaler Strich innerhalb des Halbkreises, senkrecht zur unteren Ebene.

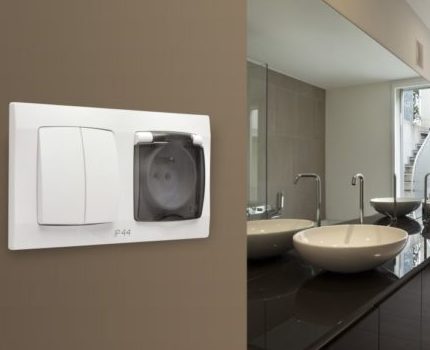

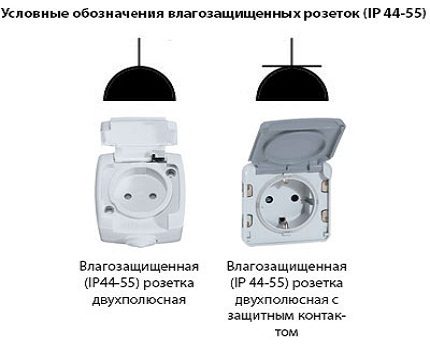

Geräte mit wasserdichtem Gehäuse werden normalerweise an Orten mit hoher Luftfeuchtigkeit installiert. Dies kann ein Badezimmer, eine Küche oder schlecht vor Feuchtigkeit geschützte Außenbereiche des Gebäudes sein.

Ihr Schutzgrad reicht von IP44 bis IP55. Im ersten Fall bedeutet dies, dass keine Gegenstände dicker als 1 mm eindringen können, und der Feuchtigkeitsschutz besteht in der Widerstandsfähigkeit gegen Regen. Im zweiten Fall handelt es sich um Staubschutz und einen sicheren Betrieb unter schwachen Wasserstrahlen.

Die Kunststoffklappe des Schutzgehäuses schützt nicht nur vor Feuchtigkeit, sondern auch vor Staub und feinem Schleifmittel.

Separat ist die Klassifizierung nach Polanzahl zu erwähnen. Diese kann von zwei bis vier reichen. In Russland werden hauptsächlich zweipolige Steckdosen mit Schutzkontakt verwendet.

Alle Haushaltsgeräte werden genau von diesem Typ versorgt. Mehrpolige, nämlich mit drei Polen, versorgen Industrieanlagen: Maschinen, Pumpen, Elektroöfen. Sie werden in Drehstromnetzen eingesetzt.

Der Stecker sollte mit einer sanften Bewegung abgezogen werden, wobei das Schutzgehäuse festgehalten wird, um die Wandhalterungen nicht zu beschädigen. Dies könnte zu einem Stromschlag führen.

Hauptarten von Haushaltsschaltern

Bei der Erstellung eines Elektrifizierungsplans für einen Raum muss die Art der Schalter genau festgelegt werden. Auf dem Markt gibt es eine Vielzahl solcher Produkte in verschiedenen Formen, Zwecken und Ausführungen.

Klassifizierungsprinzipien der Geräte

Konstruktiv ähnelt der Schalter einer Steckdose. Ihre Bestandteile sind ähnlich: Kontakte, Sockel und Schutzkappe. Während die Steckdose jedoch zum Anschluss an das Stromnetz dient, ist der Schalter dazu bestimmt, diese Verbindung durch manuelle Betätigung eines Wechselkontakts zu unterbrechen.

Er unterbricht im Gegensatz zur Steckdose die einzige (Phasen-) Leitung, die zu ihm führt. Und schließt sie durch erneutes Drücken der Taste wieder. Wie Steckdosen haben auch Schalter mehrere Schutzstufen: von IP20 bis IP23 und von IP44 bis IP55.

Im Plan wird das Symbol des Schalters als schräger Strich mit einem Kreis an der Basis und einem Haken auf der gegenüberliegenden Seite dargestellt. Die Anzahl der Haken gibt die Anzahl der Tasten an.

Um bei der Auswahl geeigneter Optionen Klarheit zu schaffen, reicht es aus, sie nach mehreren Prinzipien zu systematisieren.

Zum Beispiel gibt es eine Klassifizierung nach den folgenden Merkmalen:

• Schaltungsart;
• Montageart;
• nach Art des Ein- und Ausschaltens.

Darüber hinaus können sie nach dem Funktionsprinzip unterteilt werden: ein-, zwei-, dreipolige Schalter und Wechselschalter ohne Nullstellung.

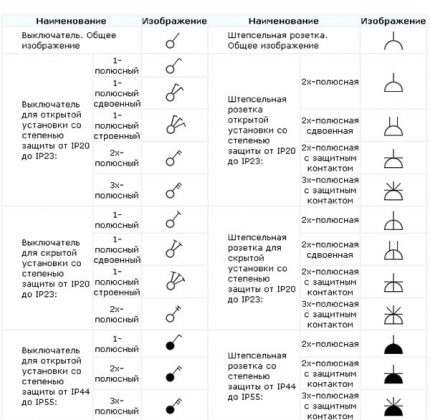

Die Darstellung der Elemente im Plan erfolgt mit einfachsten geometrischen Figuren, die auf den ersten Blick geringe und kaum wahrnehmbare Unterschiede aufweisen.

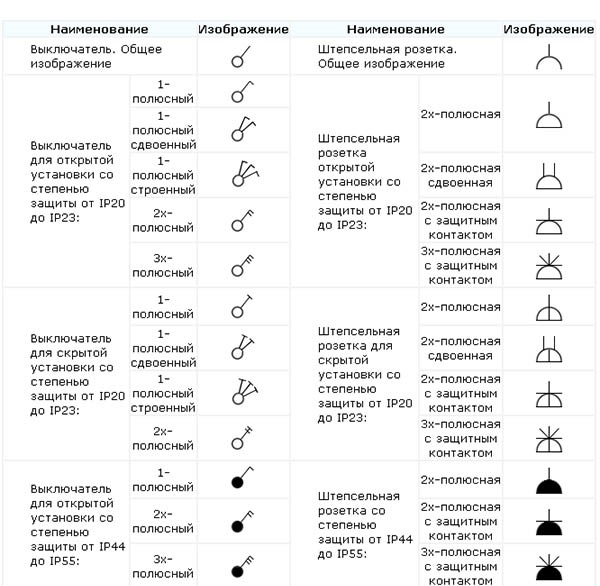

Alle Varianten der in Buchstaben- und Grafikform dargestellten Symbole sind hier aufgeführt. Wir empfehlen, sich die nützlichen Informationen anzusehen.

Schalt- und Montagemethoden

Die Verbindungsart der Schalter mit dem stromführenden Leiter kann mit Schraube oder schraubenlos sein. Im ersten Fall wird der Kontakt durch Anpressen des Leiters an die Schalterplatten mit einer Schraube hergestellt. Mit der Zeit kann sich eine solche Verbindung lockern, was zur Erwärmung des Elements führt. Periodisch muss es bis zum festen Sitz nachgezogen werden.

Im zweiten Fall wird der Phasenleiter mit selbstklemmenden Klemmen befestigt. Dies macht den Anschluss viel einfacher und schneller. Die Qualität der Verbindung in der Klemme ist zuverlässiger und erfordert kein späteres Zerlegen des Schalters zur Verstärkung des Kontakts.

Je nach Verlegung der Leitungen können Schalter in die Wand eingebaut oder aufputz montiert sein. In Wohn- oder Geschäftsräumen mit verdeckter Verlegung werden Schalter aus ästhetischen Gründen in die Wand eingebaut. Bei offener Verlegung, wenn keine stilistischen Anforderungen an den Raum bestehen, werden die Schaltgeräte offen, auf der Wandoberfläche befestigt.

Der europäische Standard schreibt vor, Schalter in einem Abstand von etwa 10 cm von der Tür und 90 cm vom Boden zu installieren.

Varianten des Kontaktschlusses

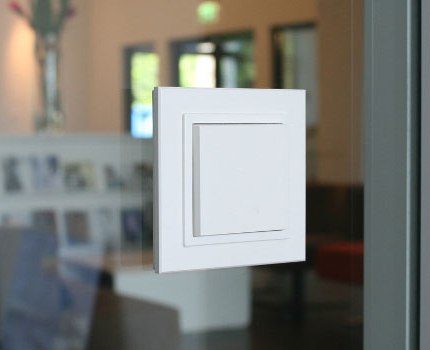

Die am weitesten verbreitete Art von Haushaltsschaltern ist der Wippschalter. Sein Funktionsprinzip basiert auf dem Öffnen und Schließen des Kontakts durch Betätigung der Wippe, an der ein Rahmen befestigt ist. Im eingeschalteten Zustand berührt sie den festen Kontakt und schließt den Stromkreis. Nach dem Anschlussplan gibt es sie als Wechselschalter und Kreuzschalter.

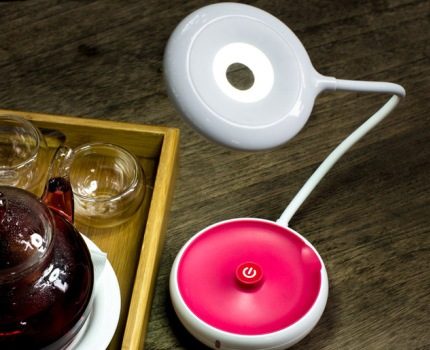

Drucktastenschalter funktionieren auf die gleiche Weise wie Wippschalter. Im Haushalt werden sie am häufigsten in Tischleuchten und Stehleuchten verwendet. Die Taste kann beim Einschalten einrasten oder den Stromkreis nur bei gedrückt gehaltener Taste schließen.

Schalter dieser Art können mit einer oder zwei Tasten ausgeführt sein. Mit einem oder mehreren Lichtsteuerungsmodi.

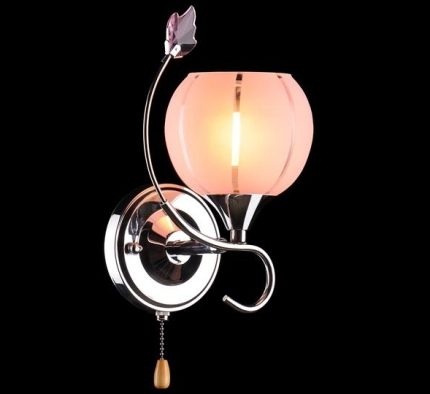

In Wand-Wandleuchten oder in Technikräumen, in denen die zulässige Montagehöhe der Elektrogeräte ein Erreichen mit der Hand nicht erlaubt, werden Produkte mit Zugseil verwendet. Vom Aufbau her sind sie im Wesentlichen den Drucktastenschaltern ähnlich.

Zugschalter bieten interessante taktile Empfindungen beim Einschalten des Lichts. Sie sind im Dunkeln viel leichter ertastbar.

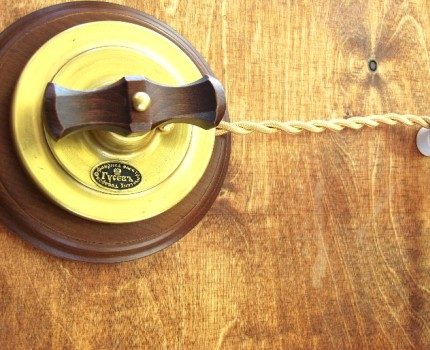

Drehschalter sind in der Regel für die Aufputzmontage ausgelegt. Sie wurden vor über hundert Jahren in Gebrauch genommen, wobei sie nur in der Ein-/Aus-Position arbeiteten und ein sehr exotisches Aussehen hatten.

Selbst heute sind diese Vorrichtungen in alten Gebäuden und Museumshäusern in Betrieb. In letzter Zeit haben sie eine Renaissance erlebt und werden in der Inneneinrichtung im Retro- oder Steampunk-Stil eingesetzt, mit einem erweiterten Funktionsumfang.

Passt hervorragend zu Innenräumen im Stil des 18. und 19. Jahrhunderts und kann darüber hinaus als Lichtdimmer fungieren.

Das Gegenteil des Drehschalters ist der Sensor-Touchschalter. Diese neue technologische Entwicklung hat nicht nur ein futuristisches Design und eine grundlegend neue Bedienungsweise, sondern auch die Zuverlässigkeit und Sicherheit erhöht.

Denn diese Halbleitergeräte haben keinen Schaltmechanismus – die Elektronik übernimmt alles. Sie werden aktiv in der Steuerung des Smart-Home-Systems eingesetzt. Die Geräte reagieren sowohl auf Berührung als auch auf die Intensität der Berührung, auf die Annäherung der Handfläche und sogar auf die Stimme.

Sensor-Touchschalter mit Fernbedienung ermöglichen die gleichzeitige Steuerung mehrerer Beleuchtungsgruppen und sind mit zahlreichen Zusatzfunktionen ausgestattet.

Bewegungsmelder darin beseitigen das Unbehagen beim Betreten eines dunklen Raums, indem sie das Licht automatisch einschalten, und der Temperatursensor ermöglicht die Synchronisation des Schalters mit einem Kamin. Die neuesten Modelle können auf Gesten reagieren und die Lichthelligkeit stufenlos verändern.

Anzahl der Schalterpole

Gemäß GOST R 52565-2006 ist ein Pol ein Element eines Schaltgeräts, das mit nur einem unabhängigen Teil des Stromkreises verbunden ist. Einfach ausgedrückt schließt ein Pol nur eine Leitung, z. B. eine Glühlampe.

Es besteht einige Verwirrung hinsichtlich der Pole von Schaltern und ihrer Bestimmung. Zum Verständnis muss man zunächst die Begriffe des automatischen und des gewöhnlichen Lichtschalters im Raum unterscheiden.

Automatische Schalter sind mit einem/vier Polen ausgestattet, wobei drei Phasen und der Nullleiter geschlossen werden. Solche Schalter werden in Verteilerkästen des Raums zum Schutz vor Überlastung und Kurzschluss installiert.

Was Lichtschalter betrifft, so gibt die Anzahl der Pole an, wie viele Leitungen unabhängig voneinander geschaltet werden können. Beispielsweise können mehrere Beleuchtungsgruppen in einem Raum mit einem einzigen Dreifachschalter eingeschaltet werden. Für denselben Zweck könnten auch drei einpolige Geräte installiert werden, was jedoch weniger bequem ist.

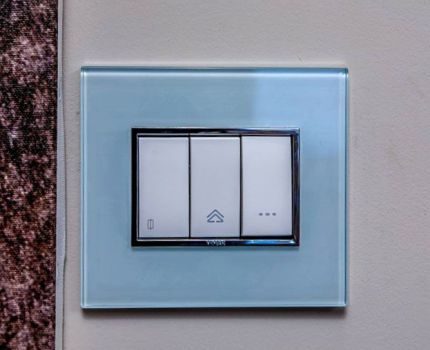

Dreifachschalter steuern kombinierte Beleuchtung, Gruppen von Glühbirnen in mehrstufigen Kronleuchtern und dienen auch zum Einschalten einzelner Haushaltsgeräte.

Wechselschalter werden bei der Planung komplexer Schaltungen zur Lichtsteuerung von mehreren Stellen aus verwendet.

Diese Geräte können eine Nullstellung (Neutralstellung) haben. Das ist praktisch, zum Beispiel bei der Beleuchtung langer Korridore oder Treppenläufe, wenn man das Licht am Anfang einschalten und am Ende ausschalten kann.

Fazit und nützliche Videos zum Thema

Übersicht über elektrische Elemente am Beispiel eines Raumplans:

Bei der Installation elektrischer Anlagen darf es bei Handwerkern aller Niveaus und Fachrichtungen keine Missverständnisse mit dem Planer geben, der den Stromversorgungsplan erstellt hat. Daher müssen die grafischen Symbole auf Bauzeichnungen und Schaltplänen trotz der Vielfalt elektrischer Produkte und ihrer Anwendungsmethoden ein einheitliches Erscheinungsbild und eine einheitliche Norm haben.
