Schalter mit Bewegungsmelder: Wie wählt man einen Lichtschalter mit Sensor aus und installiert ihn?

Um sich das Leben zu erleichtern und die Stromkosten zu senken, installieren Hausbesitzer häufig verschiedene automatische Lichtsteuerungssysteme in ihren Häusern. Eines dieser elektronischen Geräte ist ein Schalter mit Bewegungsmelder (BM), der das Licht ohne menschliches Zutun einschaltet, wenn jemand den Raum betritt.

Und wenn sich niemand im Raum befindet, schaltet das Gerät die Lampen selbstständig aus. Die Installation eines solchen Geräts ist nicht schwierig und der Nutzen ist enorm. Wir erklären Ihnen, wie Sie das intelligente Gerät richtig auswählen, in welcher Reihenfolge und wo es zu montieren ist.

Wie funktioniert ein Schalter mit Bewegungsmelder?

Unter einem automatischen Schalter mit berührungslosem Bewegungsmelder versteht man ein kombiniertes elektrisches Gerät, das auf Bewegungen in einem bestimmten Überwachungsbereich reagiert. Es eignet sich für die Installation in Innenräumen und im Freien. Sie müssen lediglich den richtigen IP-Schutzgrad wählen.

Es kann sich entweder um ein Steuergerät nur mit Sensor oder um ein Gerät mit zusätzlichem Tastschalter handeln. Im ersten Fall lässt sich das Licht jedoch nicht durch Drücken einer Taste an der Wand von Hand einschalten. An diese Besonderheit der berührungslosen Automatik sollten Sie denken.

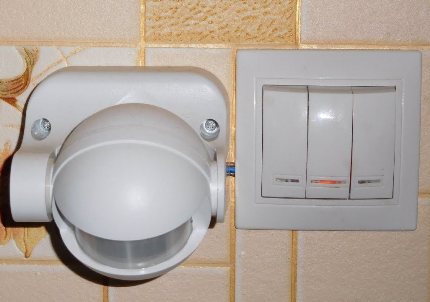

Idealerweise sollte der Bewegungsmelder mit einem gewöhnlichen Tastschalter ergänzt werden, denn eine vollständige Automatisierung kann bei Elektronikstörungen viele Probleme bereiten.

Die Modellpalette der betrachteten Geräte ist riesig. In Elektrofachgeschäften gibt es Varianten mit verschiedenen Detektortypen und unterschiedlicher Bauform. Bei der Auswahl eines solchen Schalters ist es am wichtigsten, sich vorab über den Montageort zu entscheiden.

In manchen Fällen ist ein kombiniertes Modell in einem Gehäuse besser geeignet, in anderen müssen Sie mehrere eigenständige Geräte nehmen und diese mit Kabeln verbinden.

Ein Lichtschalter mit Bewegungsmelder funktioniert wie folgt:

• Wenn sich keine beweglichen Objekte im Überwachungsbereich befinden, unterbricht das Gerät den Stromkreis;
• Beim Betreten des Bereichs durch eine Person wird der Sensor ausgelöst, der den Stromkreis der Lampen schließt;
• Solange sich jemand im Erfassungsbereich des Sensors bewegt, bleibt der Stromkreis geschlossen;
• Nachdem alle den kontrollierten Raum (oder den Außenbereich) verlassen haben, wird der Stromkreis wieder geöffnet und das Licht ausgeschaltet.

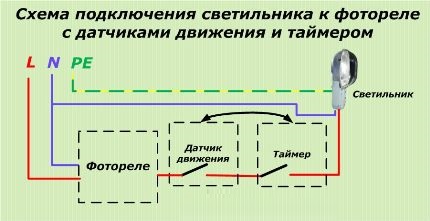

Um tagsüber nicht unnötig Strom zu verschwenden, wird ein solcher Schalter oft noch mit einem Lichtsensor zur Helligkeitskontrolle ergänzt. In diesem Fall wird das Gerät bei ausreichendem Tageslicht nicht auslösen und die Glühbirnen einschalten.

Wenn der ausgewählte Schalter zusätzlich zum Bewegungsmelder auch mit einem Fotorelais ausgestattet wird, schaltet sich die Beleuchtung tagsüber selbst dann nicht ein, wenn eine Person den Raum betritt.

Schalter mit Bewegungsmelder zur Lichtsteuerung werden in folgenden Bereichen installiert:

• in Treppenhäusern und Fluren von Mehrfamilienhäusern;
• in Kellern, Abstellkammern und Garagen, wo es überhaupt kein Tageslicht gibt und der Knopf eines normalen Schalters im Dunkeln schwer zu finden ist;
• in Toiletten und Badezimmern, um den Komfort bei der Benutzung der Sanitäranlagen in der Nacht aus dem Schlaf heraus zu erhöhen;
• in privaten Villen, die nach der Technologie 'Smart Home' gebaut wurden.

Nicht selten ist ein solches Gerät Teil einer Alarmanlage. In diesem Fall arbeitet der Sensor bei deaktivierter Alarmanlage zum Ein- und Ausschalten des Lichts, während er bei aktivierter Alarmanlage das Eindringen von Unbefugten in den geschützten Raum überwacht.

Arten von Bewegungsmeldern

Um die Geräte zu klassifizieren, bestimmen wir zwei Hauptfaktoren: das Vorhandensein und die Art des Sensors sowie die Montagemerkmale.

Das Hauptelement des betrachteten automatischen Schalters ist der Bewegungsmelder. Es gibt mehrere Varianten, die auf unterschiedlichen physikalischen Gesetzen beruhen.

Das Ergebnis ist in allen Fällen dasselbe: Wenn ein Objekt im überwachten Bereich erscheint, löst der Sensor aus und die Kontakte des Stromkreises, der die Beleuchtungsgeräte versorgt, werden geschlossen.

Der am weitesten verbreitete Bewegungsmelder ist der Infrarotmelder – er strahlt nichts aus, ist relativ günstig und kann nicht nur im Innenbereich, sondern auch im Freien montiert werden.

Bewegungsmelder für das automatische Ein- und Ausschalten des Lichts gibt es in folgenden Ausführungen:

1. Akustische.
2. Infrarot.
3. Ultraschall.
4. Mikrowellen.

Die ersten beiden Sensorkategorien gehören zu den passiven Geräten, sie senden nichts aus. Die Detektoren der beiden verbleibenden Varianten sind aktive Geräte. Diese Varianten senden Wellen unterschiedlicher Länge in den Raum und bestimmen anhand der Art ihrer Reflexion, ob sich neue Objekte in ihrem Wirkungsbereich befinden oder nicht.

Geräte der 'aktiven' Klasse mit Sender und Empfänger sind teurer als 'passive' Modelle. Die Geräte sind konstruktiv aufwändiger, weisen aber eine geringe Rate an Fehlauslösungen auf. Passive Geräte sind in dieser Hinsicht den aktiven Pendants deutlich unterlegen, dafür jedoch günstiger als die Konkurrenz.

Akustische Sensoren reagieren auf Geräusche von sich öffnenden Türen, Absatzgeklapper und einfach plötzliche Knallgeräusche. Diese Variante eignet sich am besten für Flure von öffentlichen Gebäuden.

Optimal eignet er sich auch als Ergänzung zu anderen Sensoren, damit das Licht durch Händeklatschen eingeschaltet werden kann. Es wird nicht empfohlen, ihn allein in einem Privathaus zu installieren. Es würde zu viele Fehlreaktionen auf verschiedene plötzliche Geräusche geben.

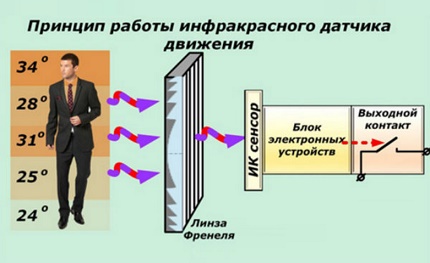

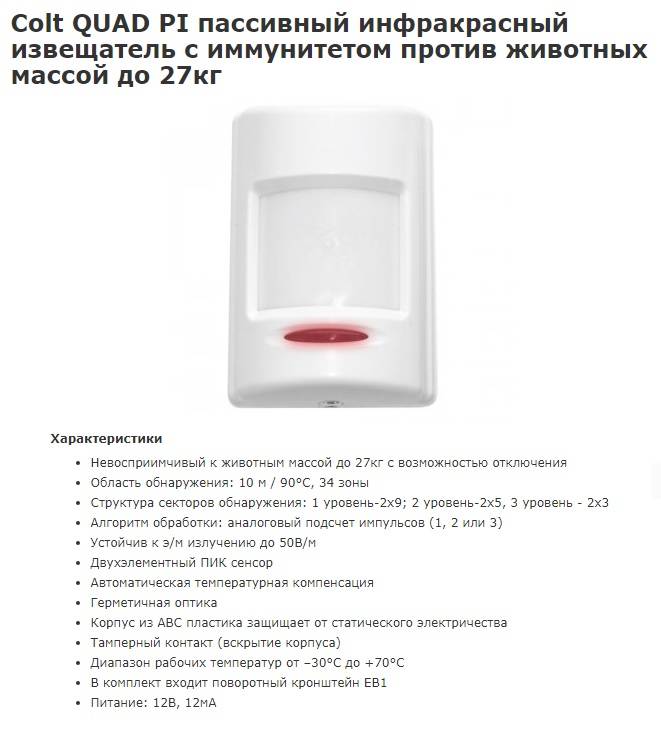

Infrarotsensoren sind darauf ausgelegt, auf die Wärme von Menschen zu reagieren. Sie reagieren jedoch auch auf Tiere und beheizte Heizkörper. Sie müssen sorgfältig eingestellt werden, und der Erfassungsbereich muss so eingerichtet werden, dass Heizkörper nicht in diesen Bereich fallen. Dies ist der einfachste, langlebigste und günstigste Sensor für die automatische Lichtsteuerung.

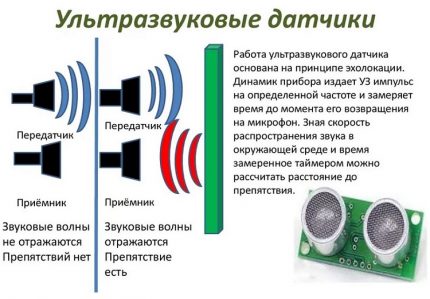

Wirkungsprinzip von Ultraschallsensoren. Ultraschall- und Mikrowellensensoren haben ein ähnliches Wirkungsprinzip, sie unterscheiden sich lediglich im Bereich der ausgestrahlten Wellen.

Sensoren, die durch Mikrowellen- und Ultraschallstrahlung arbeiten, sollten nicht in Wohnräumen installiert werden. Der Mensch kann ihre Wirkung nicht spüren, aber sie ist vorhanden, und ein Nutzen ist definitiv nicht zu erkennen. Es wurde beobachtet, dass Haustiere häufig stark negativ auf diese Strahlung reagieren.

Derartige Strahler eignen sich eher für Parkhäuser oder offene Flächen. Zudem haben aktive Bewegungssensoren eine begrenzte Reichweite.

Bei der Überwachung einer großen Fläche müssen viele Ultraschallgeräte installiert werden. Zudem lösen viele von ihnen nur bei plötzlichen Bewegungen aus. Eine langsam gehende Person kann völlig aus ihrem Erfassungsbereich 'herausfallen'.

Die ideale Variante ist ein kombinierter Sensor mit mehreren Erkennungsmethoden für Personen, die die überwachte Zone betreten. Er ist zuverlässiger und löst seltener fälschlicherweise aus. Für diese Fehlerfreiheit muss man jedoch einiges bezahlen, da solche Sensoren grundsätzlich teurer sind als herkömmliche Modelle.

Wahl des optimalen Montageorts

Wenn ein Tastschalter direkt mit einem Sensor in einem Gehäuse geliefert wird, ist er für die Wandmontage ausgelegt. Wenn die Sensoren jedoch als separates Set geliefert oder einzeln gekauft werden, können sie nicht nur an der Wand, sondern auch an der Decke montiert werden. Die Deckenmontage ist oft vorzuziehen, da sie einen größeren Bereich abdeckt.

Der Installationsort hängt direkt vom im Datenblatt angegebenen Erfassungswinkel ab, für den der Bewegungssensor des Lichtschalters ausgelegt ist.

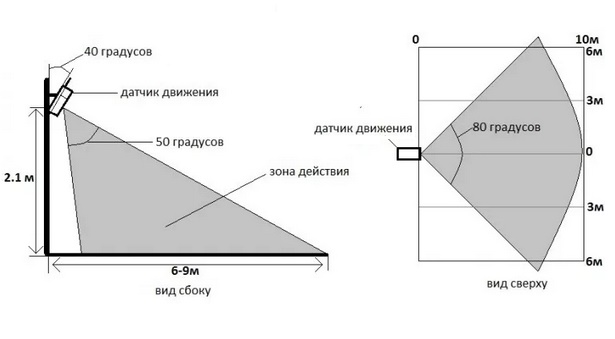

Jedes Sensorgerät hat einen eigenen Erfassungswinkel zwischen 10 und 360 Grad. Wenn dieser Parameter weniger als 360^° beträgt, kann der Sensor Bewegungen nur in einem schmalen Beobachtungssektor verfolgen. In diesem Fall müssen im Raum mehrere Überwachungsgeräte installiert werden, um den gesamten erforderlichen Bereich abzudecken.

Weitwinkel- und Rundumdetektoren sind teurer als solche, die für einen kleinen Erfassungswinkel ausgelegt sind. Allerdings könnte man von Letzteren zu viele benötigen, um einen Raum vollständig zu überwachen. Hier ist es wichtig, alles sorgfältig abzuwägen und zu kalkulieren, bevor man in den Laden geht, um Verbrauchsmaterialien zu kaufen.

Wenn Sie den Schalter in einem kleinen Raum mit einer Tür installieren, reicht die Installation eines Sensors mit schmalem Erfassungsbereich völlig aus. Sie müssen ihn nur genau auf den Eingang ausrichten und in den Einstellungen die maximal mögliche Einschaltzeit des Lichts einstellen.

Ein weiterer Punkt ist das Vorhandensein einer „toten Zone“ in der Höhe bei Bewegungsmeldern. Bei der Montage müssen Sie das Datenblatt sorgfältig studieren, um die Ausrichtung des Sensors richtig einzustellen.

Außerdem gibt es Einschränkungen hinsichtlich der Reichweite der Erfassungszone. Für Veranden oder lange Flure empfiehlt es sich, Geräte mit großer Reichweite zu wählen. Bedenken Sie jedoch, dass sie bei einem großen Überwachungsbereich zu häufig und zu unpassenden Zeiten auslösen können.

Technische Parameter und Einstellung

Die meisten Modelle von Lichtschaltern mit Bewegungsmelder sind für den direkten Anschluss von Leuchten an das 220-Volt-Netz ausgelegt. Tatsächlich handelt es sich um ein standardmäßiges Tastschaltgerät für Licht, das jedoch um einen Detektor und eine Automatikplatine ergänzt wurde.

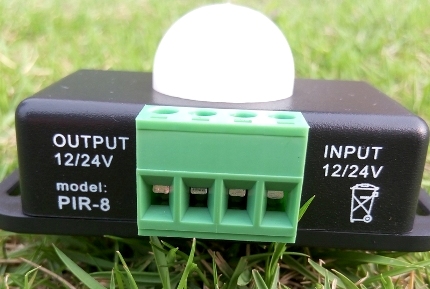

Bewegungssensoren können direkt über das 220-V-Stromnetz, Batterien oder ein 12-V-Netzteil mit Strom versorgt werden – die erste Variante erfordert mehr Kabel, ist jedoch zuverlässiger und vorzuziehen.

Bei jedem Modell des betreffenden Schalters ist im Datenblatt ein Parameter angegeben – die maximale Anschlussleistung. Diese gibt die Gesamtleistung der angeschlossenen Lampen an. Wenn das Gerät für eine Gruppe von Leuchten am Zaun eines Landhauses verwendet wird, sollte dieser Wert bei etwa 1000 W liegen.

Andernfalls brennt es bei der ersten Einschaltung durch. Für die Installation in Räumen eines Privathauses oder einer Wohnung reicht ein Gerät mit 300–500 W völlig aus.

Die Regeln zum Anschluss des Bewegungsmelders an die von ihm bediente Leuchte erläutert der Artikel, dessen Inhalt der Analyse dieser schwierigen Frage gewidmet ist.

Die Schutzart sollte mindestens IP44 betragen. Für beheizte Räume in einem Landhaus reicht das völlig aus. Für die Installation im Freien oder in einem Badezimmer sollten Sie besser ein Gerät mit IP „55“, „56“ oder höher wählen.

In der Regel verfügt ein mit Bewegungsmelder ausgestatteter Schalter am Gehäuse über drei Einstellregler:

1. „TIME“ – die Verzögerungszeit bis zum Ausschalten des Lichts nach Verlassen des Raums.
2. „LUX“ („DAY_LIGHT“) – die Lichtempfindlichkeit (sofern ein Fotorelais vorhanden ist).
3. „SENSE“ – die Bewegungsempfindlichkeit (bzw. Temperaturempfindlichkeit bei Infrarotsensoren).

Der erste Parameter kann zwischen 0 und 10 Minuten variieren. Wenn der schmale Sensor nur auf die Tür in der Abstellkammer gerichtet ist, sollten Sie diese Einstellung am besten auf Maximum setzen. Dann müssen Sie beim Betreten der „toten Zone“ nicht befürchten, dass das Licht zur ungünstigsten Zeit ausgeht. Dabei reichen 5–10 Minuten völlig aus, um etwas aus dem Regal in der Kammer zu holen.

Die Bewegungsempfindlichkeit und die Helligkeitseinstellung werden durch Ausprobieren festgelegt. Dabei spielen der Grad der Sonneneinstrahlung, die Anwesenheit von Tieren im Haus und von Heizkörpern in der Nähe sowie sogar von schwankenden Bäumen in der Umgebung eine Rolle. Wenn zu viele Fehlauslösungen auftreten, sollte dieser Parameter allmählich verringert und auf optimale Werte gebracht werden.

Prinzipielle Anschlussschemata

Es gibt mehrere Schaltpläne für den Anschluss eines Schalters und eines externen Bewegungsmelders in den Stromversorgungskreis der Beleuchtungskörper. Im Allgemeinen wird der Sensor in die Unterbrechung des Phasenleiters eingesetzt. An seinem Gehäuse befinden sich drei Klemmen. An 'L' und 'N' werden die entsprechenden Adern des Stromkabels angeschlossen, und vom dritten Anschluss führt ein Kabel zur Lampe.

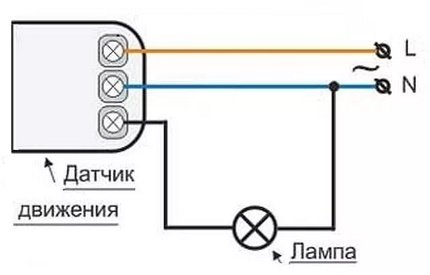

Die einfachste Schaltung mit einem Bewegungsmelder, aber ohne Tastschalter – das Licht wird nur durch den im Gerät integrierten Sensor eingeschaltet.

Wenn ein automatischer Detektor nicht ausreicht und eine manuelle Einschaltmöglichkeit für die Beleuchtung benötigt wird, kann der 'Schlüssel' auf zwei Arten in den Stromkreis eingefügt werden. Bei der ersten wird ein solcher Schalter in den Phasenleiter eingesetzt, der vom Verteilerkasten zum Sensor führt. Wenn er geöffnet ist, funktioniert der Sensor nicht und legt keine Spannung an die Glühlampe an.

Die zweite Variante sieht vor, den Schalter in die Leitung von der Phase bis zum Eingang der Glühlampe einzufügen. Bei Schließen dieses 'Schlüssels' leuchtet das Licht, auch wenn der Sensor nicht ausgelöst hat.

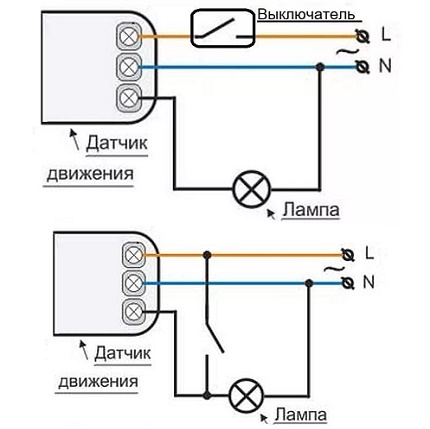

Zwei Schaltungen mit unterschiedlichen Methoden zum Anschluss des Tastschalters an den Stromkreis mit Last (Beleuchtungsgerät) und Bewegungsmelder

Wenn Sie mehrere Detektoren installieren müssen, werden sie parallel miteinander verbunden. Der Stromversorgungsdraht zur Lampe kommt von jedem von ihnen. Das Licht erscheint, wenn einer der Sensoren ausgelöst wird. Wenn diese Lösung zu kompliziert erscheint, kaufen Sie besser Glühbirnen mit integriertem Bewegungsmelder.

Wenn das Beleuchtungsgerät leistungsstark ist oder mehrere vorhanden sind, sollte anstelle der Lampe ein magnetischer Schütz mit Verstärker in den Stromkreis eingebaut werden. Und darüber wird dann ein separater Beleuchtungskreis versorgt. In diesem Fall kann ein leistungsschwächerer und günstigerer Melder gewählt werden.

Die meisten energiesparenden Lampen brennen bei häufigem Ein- und Ausschalten schnell durch. Daher ist es nicht immer sinnvoll, sie über einen Bewegungsmelder anzuschließen, da sie zu oft ausfallen. Die Einsparungen durch die Verwendung solcher Glühbirnen sind letztendlich gleich null.

Um Probleme mit dem Durchbrennen teurer Lampen zu vermeiden, muss nach dem Bewegungsmelder vor ihnen eine Schutzeinheit mit sanftem Einschalten installiert werden. Da es im Stromnetz keine plötzlichen Spannungsspitzen gibt, werden die Glühlampen nicht so oft “durchbrennen” wie ohne eine solche Schutzvorrichtung.

Der folgende Artikel informiert Sie über die Kennzeichnung und die Regeln zur Auswahl intelligenter Schalter, und wir empfehlen ihn nachdrücklich zu lesen.

Fazit und nützliche Videos zum Thema

Damit Sie sich leichter mit allen Besonderheiten der Auswahl und Montage der betrachteten Geräte vertraut machen können, haben wir für Sie eine Zusammenstellung von Videomaterialien erstellt. Darin wird alles ausführlich und gründlich erklärt.

Video #1. Nuancen des Anschlusses eines Bewegungsmelders und eines Standard-Kippschalters:

Video #2. Übersicht über Sensoren für kombinierte automatische Lichtschalter:

Video #3. Beschreibung der Anschlusspläne:

Automatische „Schalter“, die einen Bewegungsmelder enthalten, sind extrem einfach zu montieren. Dabei ist die Stromeinsparung durch ihre Nutzung erheblich. Außerdem machen sie das Haus wohnlicher.

Mit der Installation solcher automatischen Geräte sollte man nicht zögern. Alles kann man selbst erledigen, ohne Hinzuziehung hochqualifizierter Elektriker.
