Zuluftventil für Kunststofffenster: Wie wählt und installiert man ein Lüftungsventil?

Der Einbau dichter Fensterkonstruktionen führt zu einer Verschlechterung des Raumklimas: Die Luftfeuchtigkeit steigt, es kommt zu Sauerstoffmangel und stickiger Luft. Die Probleme lassen sich leicht lösen, indem man ein Zuluftventil an den Kunststofffenstern anbringt – das Gerät normalisiert die natürliche Belüftung und stabilisiert den Luftaustausch.

Wir erklären Ihnen, wie Sie das richtige Lüftungsgerät auswählen, um die Frischluftzufuhr in Räume mit Kunststofffensterrahmen sicherzustellen. Bei uns werden die in der Praxis erprobten und beliebten Modelle ausführlich beschrieben. Für Heimwerker liefern wir eine detaillierte Montageanleitung.

Muss ein Zuluftventil installiert werden?

Die Grundlage eines normalen Raumklimas ist das Vorhandensein eines effektiven Lüftungssystems.

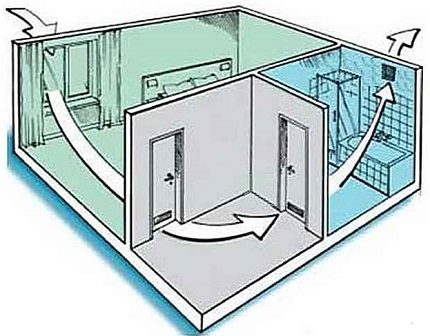

Die Luft muss ständig zirkulieren – verschmutzte Luft mit überschüssigem Kohlendioxid wird über Abluftöffnungen abgeführt, saubere Luft strömt von außen zu.

Bei der Planung von Häusern aus der Sowjetzeit wurde den Abluftkanälen besondere Aufmerksamkeit geschenkt, während Zuluftkanäle nicht installiert wurden. Frischluft gelangte auf natürlichem Wege durch die Ritzen in den hölzernen Fensterrahmen.

Die normale Luftgeschwindigkeit in einem Wohnhaus oder einer Wohnung beträgt 0,15 m/s. Eine deutliche Erhöhung des Wertes verursacht Zugluft, eine Verringerung hingegen würde den Luftaustausch zum Stillstand bringen.

Metall-Kunststoff-Varianten sind mit Luftkammern in den Flügeln und Rahmen, dichten Isoliergläsern und Dichtungen am Umfang ausgestattet.

Moderne Konstruktionen isolieren den Raum von Außenlärm und bewahren die Wärme, aber sie lähmen die normale Funktion der Lüftung. Infolgedessen verschlechtert sich das Raumklima – die Luft wird abgestanden, die Luftfeuchtigkeit steigt, die Menschen leiden unter Sauerstoffmangel, und es entsteht Schimmelpilz.

Die alten unvollkommenen Konstruktionen erfüllten ihre Aufgabe effektiv und sorgten auch im Winter für ausreichende Luftzufuhr. Nachteil der Holzrahmen – schlechte Schall- und Wärmedämmung.

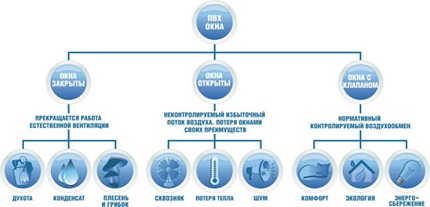

Den Versuch, die Luftzirkulation durch Öffnen des Fensters im Lüftungsmodus wiederherzustellen, kann man aus folgenden Gründen nicht als gelungene Lösung ansehen:

• Die Vorteile von Kunststoff werden zunichte gemacht – die Wärmedämmeffizienz des Raums sinkt;
• Die Lüftung funktioniert nur bei geöffnetem Fenster, was besonders in der kalten Jahreszeit oder bei windigem Wetter problematisch umzusetzen ist;
• Der Lufteintritt ist ungleichmäßig und unkontrolliert – es entstehen Zuglufterscheinungen.

Einige Hersteller von Fenstersystemen haben die Folgen der vollständigen Dichtheit berücksichtigt und die Metall-Kunststoff-Konstruktionen verbessert.

Eine Beeinträchtigung des Luftaustauschs wirkt sich negativ auf die Gesundheit und das Wohlbefinden der Menschen aus. An den Fenstern bildet sich Kondenswasser, Fensterbänke und Wände werden von Schimmel befallen – die Konzentration toxischer Stoffe steigt.

Spezielle Lüftungsbeschläge:

• belüftete Profile;
• Öffnungsbegrenzer;
• teilweise luftdurchlässige Dichtungen;
• Glasleisten mit regulierbarem Schieber.

Um die Luftzufuhr durch ein zuvor installiertes Fenster zu gewährleisten, wird ein Zuluftventil verwendet.

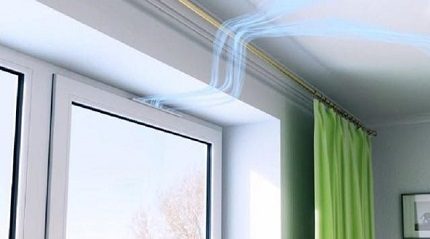

Dank des Lüftungsventils erfolgt der Luftaustausch im Raum ohne Wärmeverluste. Das Gerät schützt den Raum vor dem Eindringen von Lärm und Staub (+)

Funktionsprinzip des Zuluftventils

Im Grunde ist das Zuluftventil ein Schlitz mit Klappen in der Fensterkonstruktion. Der Lüfter ist Teil des natürlichen Luftaustauschs.

Das Gerät arbeitet aufgrund des Druckunterschieds zwischen Innen- und Außenraum. Für einen effektiven Betrieb des Zuluftgeräts ist eine funktionierende Abluftanlage erforderlich.

In der heißen Jahreszeit ist es erforderlich, die Zwangsbelüftung einzuschalten, um die Luftzirkulation zu gewährleisten. Die Abluft beschleunigt den Frischlufteintritt.

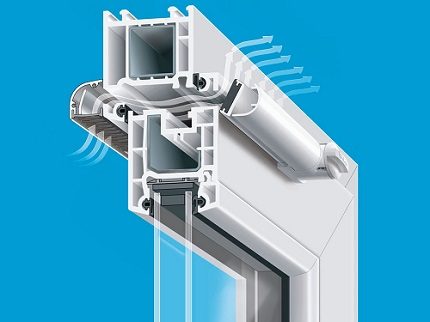

Standardausstattung des Lüftungsventils für Kunststofffenster:

1. Lufteinlass – der äußere Teil des Geräts, der an der Außenseite des Rahmens montiert wird. Der Einlassblock verfügt über ein Insektengitter und eine Abdeckung, die das Eindringen von Schnee und Regen verhindert.
2. Durchgehender Schlitz – ein teleskopischer Kanal, durch den der Luftstrom strömt. Das Element wird in den Fensterrahmen eingeschnitten.
3. Innenteil – wird von innen im Raum installiert. Der Auslassblock ist mit einer Düse, einem Durchflussregelventil und einem Filter ausgestattet.

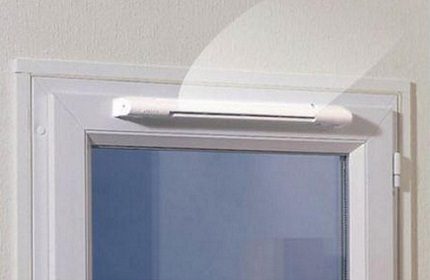

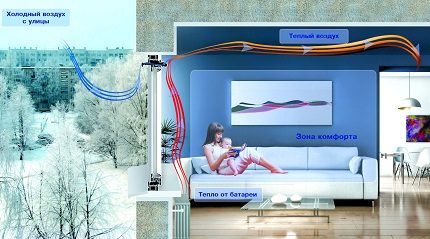

Die Außenluft gelangt in die Lufteinlassöffnung, bewegt sich durch den teleskopischen Kanal und tritt durch die Düsen aus. Anschließend strömt die Luft unter der Wirkung des Konvektionsstroms vom Heizkörper zur Decke und erwärmt sich.

Die erwärmte Luft sinkt in einem gewissen Abstand vom Fenster in den Wohnbereich ab und sorgt so für eine angenehme Temperatur im Raum.

Generell sollte nach den Bauvorschriften der Einbau von Kunststofffenstern in Häusern, die nicht mit einer mechanischen Lüftung ausgestattet sind, mit einer Modernisierung der Lüftung einhergehen. Zum Beispiel durch den Einbau eines Wandlüftungsventils, mit dessen Besonderheiten wir Ihnen empfehlen, sich vertraut zu machen.

Welches Ventil wählen?

Um das optimale Lüftermodell für die Installation an Kunststofffenstern auszuwählen, muss die Art der Montage und der Regelung festgelegt werden. Die Qualität des Geräts hängt maßgeblich vom Hersteller ab, die Effizienz von den technischen Eigenschaften.

Arten von Lüftungsgeräten nach Bauart

Zuluftventile für PVC-Fenster werden nach konstruktiven Merkmalen in drei Hauptgruppen unterteilt:

• Falzventile;
• Schlitzventile;
• Aufputz-Steckdosen.

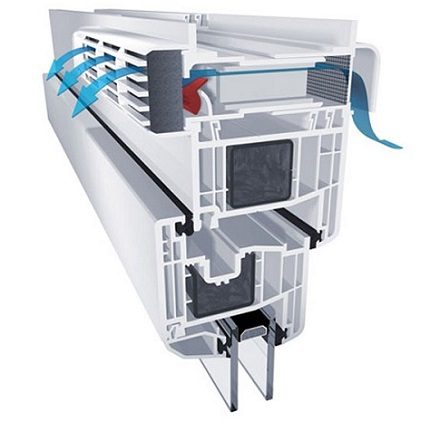

Falzmodelle

Die Mikrolüftung des Raums erfolgt in diesem Fall durch einen Schlitz im Rahmen. Das Fenster kann mit einer solchen Vorrichtung ausgestattet werden, ohne die Isolierverglasung zu demontieren.

Vorteile der Falzventile:

• günstiger Preis;
• Erhalt der Wärme- und Schalldämmeigenschaften des Fensters;
• Einfachheit und Schnelligkeit der Montage;
• Möglichkeit der Automatisierung.

Nachteil: geringe Durchlassfähigkeit (bis zu 5 m³/h). Zur Erhöhung des Luftstroms empfehlen Fachleute, zwei Ventile pro Fenster zu installieren.

Falz-Zuluftgeräte sind oft mit Feuchtigkeitssensoren ausgestattet. Bevorzugen Sie Modelle, bei denen der Sensorantrieb vom Lüftungskanal entfernt ist – dies gewährleistet eine präzise Funktion des Ventils.

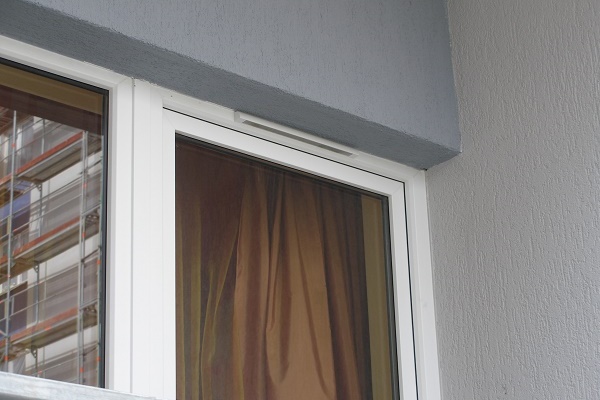

Schlitz-Lüftungsgeräte

Frische Luft tritt hier durch einen Schlitz ein, dessen Breite 17–40 cm und Höhe 12–16 mm beträgt. Das Ventil verfügt über einen Einlass- und einen Regelblock. Fortschrittlichere Modelle bestehen aus einem einzigen Universalgehäuse.

Vorteile der Schlitzmodelle:

• ausreichende Durchlassfähigkeit (ca. 20 m³/h);
• Schutz vor äußeren Einflüssen;
• Möglichkeit der Montage ohne Demontage der Isolierverglasung.

Nachteil: aufwändige Montage von Zweiblock-Modellen, die eine Fräsung des Fensterrahmens erfordern. Günstigere Alternativen haben diesen Nachteil nicht. Einfache Zuluftgeräte ermöglichen den Lufteintritt durch den Spalt zwischen Flügel und Rahmen.

Für die Montage des einfachsten Lüftungsgeräts reicht es aus, einen Teil der serienmäßigen Dichtung am Rahmen zu entfernen und das Ventil gemäß der Anleitung des Herstellers zu platzieren.

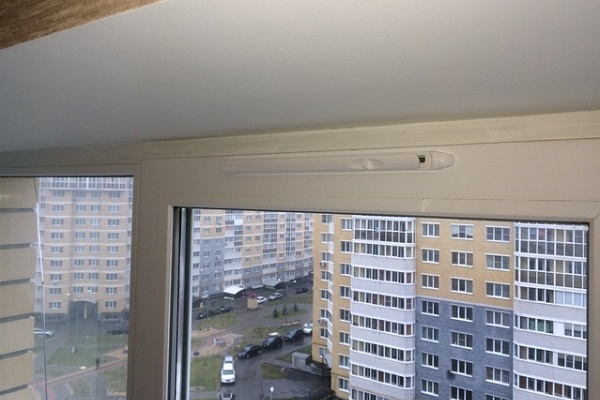

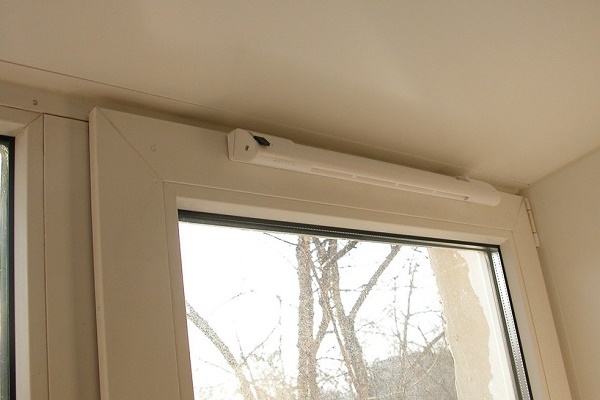

Aufsatzventil-Modelle

Diese Ventile ähneln in ihrer Funktionsweise den Schlitzmodellen. Der Hauptvorteil des Geräts ist die hohe Leistung (bis zu 100 m³/h). Die Zuluftgeräte werden sowohl in feststehenden als auch in zu öffnenden Fenstern angebracht. Die Montage erfolgt jedoch vor dem Einbau der Isolierverglasung.

Geräte vom Aufsatztyp werden üblicherweise in Produktions- und Büroräumen eingesetzt; eine Installation im Haus oder in der Wohnung ist nicht zweckmäßig. Außerdem lassen solche Ventile Straßenlärm durch und verschlechtern die Wärmedämmung des Fensters.

Steuerungsmöglichkeiten des Fenster-„Zuluftgeräts“

Abhängig von der Bauart des Ventils für Kunststofffenster kann die Intensität der Zuluftlüftung konstant oder regelbar sein. Optimale Raumklimaparameter lassen sich mit einem Lüftungsgerät erzielen, das eine Regelungsmöglichkeit bietet – entweder automatisch oder manuell.

Die Funktionsweise des automatischen Ventils basiert auf einem der folgenden Prinzipien:

1. Stabilisierung der Luftzufuhr durch Druckunterschiede zwischen Raum und Außenbereich. Der Eigentümer legt einen zulässigen Bereich des Luftstroms fest, der vom Gerät unter verschiedenen atmosphärischen Bedingungen aufrechterhalten wird.
2. Regulierung der Luftzirkulation mittels Polyamidsensor. Der Ventilquerschnitt vergrößert sich bei Überschuss an Feuchtigkeit und verringert sich bei Erreichen optimaler Mikroklimawerte.

Der Nachteil automatischer Geräte sind die hohen Kosten. Darüber hinaus kann bei einigen Modellen die Lüftung nicht vollständig blockiert werden.

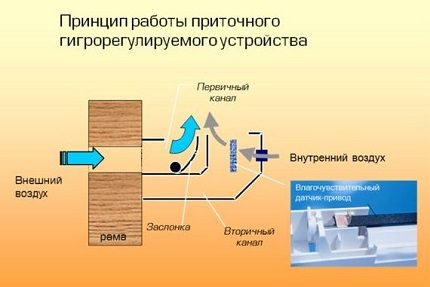

Die Funktionsweise des feuchteregulierten Antriebs basiert auf einem physikalischen Gesetz: Bei abnehmender Feuchtigkeit schrumpft das Material, bei zunehmender verlängert es sich.

Die Regulierung des Luftstroms in einer mechanischen Vorrichtung erfolgt durch Änderung der Position der Klappe oder des Verschlusses.

Die manuelle Einstellungsmethode ermöglicht es, den Zeitpunkt für die Lüftung des Raumes selbst zu wählen. Diese Methode ist gröber – unbewusst kann der Mensch selbst die Entstehung von Zugluft und eine Unterkühlung des Raumes verursachen.

Auswahl der wichtigsten Ventileigenschaften

Bei der Auswahl eines Lüftungsventils sind besonders folgende Parameter zu beachten:

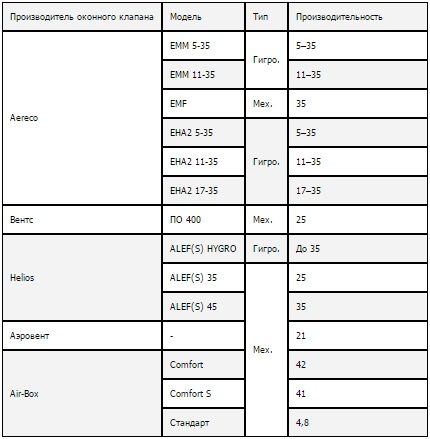

Nr. 1 – Leistungsbereich

Die Größe des Wertes hängt vom Druckunterschied am Aus- und Eingang sowie vom Querschnitt des Zuluftgerätes ab. Bei der Bewertung der Modelle ist zu berücksichtigen, dass die Durchflussleistung in den technischen Daten stets in Bezug auf die Druckdifferenz angegeben wird.

Es ist nicht unbedingt so, dass ein Gerät mit einer Leistung von 15 m³/h bei 10 Pa einen größeren Luftstrom durchlässt als ein vergleichbares Gerät mit 12 m³/h bei 5 Pa.

Einen normalen Luftaustausch im Raum gewährleisten Ventile mit einer Durchflussleistung von 20-35 m³/h bei einem statischen Druck von 10 Pa

Nr. 2 – Gewährleistung der Schalldämmung

Die meisten Kunststoff-Metallfenster haben einen Schalldämmwert von 30-35 dB. Das Zuluftgerät muss diese Eigenschaften erfüllen, damit der Geräuschpegel im Raum nach der Installation des Ventils unverändert bleibt.

Nr. 3 – Temperatureinsatzbereich

Durch die Lüftungseinrichtung treten Wasserdämpfe nach außen. Im Winter kann dies zu vollständiger Vereisung und zum Ausfall des Geräts führen.

In modernen Systemen wird das Prinzip der 'thermischen Trennung' verwendet – zwischen dem inneren und äußeren Metallteil wird eine Kunststoffeinlage platziert.

Nr. 4 – Regulierungsmöglichkeit

Für Wohnräume ist es nicht empfehlenswert, Geräte ohne Kontrollmöglichkeit des Luftaustauschs zu wählen. Es besteht ständig die Notwendigkeit, die Intensität zu ändern oder den Lüftungskanal vollständig zu schließen.

Es ist zu beachten, dass das Fensterlüftungsgerät lediglich eine Ergänzung zum Lüftungssystem der Wohnung darstellt. Wenn dieses nicht funktioniert, ist es erforderlich, die Funktionsfähigkeit der Luftkanäle wiederherzustellen. Wie die Wiederherstellungsmaßnahmen durchgeführt werden, empfehlen wir in dem von uns vorgeschlagenen Artikel zu lesen.

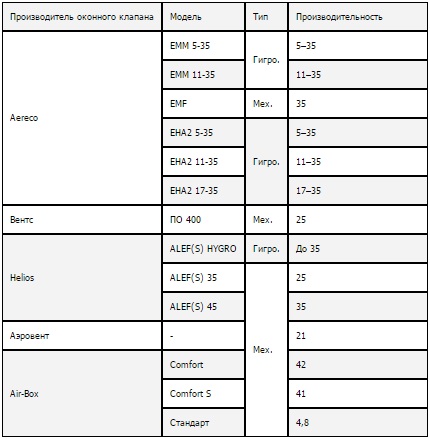

Übersicht über beliebte Modelle von Lüftungsgeräten

Auf dem Markt gibt es eine ganze Reihe von Lüftungsventil-Modellen verschiedener Hersteller. Wie in jeder Branche gibt es auch hier führende Anbieter: Aereco, Air-Box, Helios, Vents und Siegenia.

Ventile der Firma Aereco der Serie ENA2 sowie Produkte des Herstellers Helios mit der Buchstabenbezeichnung «S» zeichnen sich durch erhöhte Schalldämmung aus (+).

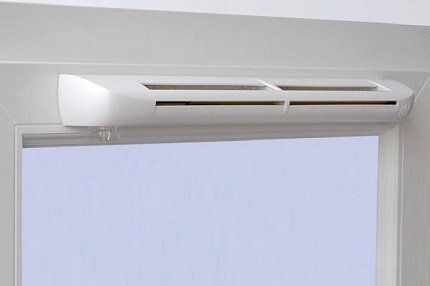

Aereco (Frankreich) bietet verschiedene Modifikationen von Lüftungsgeräten an. Automatische Ventile sind mit einem V8-Sensor ausgestattet und arbeiten nach dem Prinzip der hygroskopischen Regelung. Der Sensorantrieb befindet sich seitlich des Luftstroms.

Die Lüftungsventile Aereco für die Ausstattung von Kunststofffenstern werden in mehreren Farben angeboten: Weiß, Teak, Buche und Grau. Separat können Schirme für einen besseren akustischen Schutz erworben werden.

Beliebte Modelle Aereco:

• ENA2 – wird in drei Varianten mit unterschiedlicher Leistung angeboten. Das Material ist Kunststoff, die maximale Durchlasskapazität der Modellreihe beträgt 35 m³/h, die Schalldämmung 37 dB.
• EMM – der Hauptunterschied zu den vorherigen Produkten ist der bewegliche Außenblock.
• EMF – Fehlen eines Hygroregelungssystems. Das Modell ist mit einem manuellen Betriebsschalter ausgestattet.

Air-Box (Russland) stellt Kunststoff-Zuluftgeräte mit manueller Regelung her. Der Hauptvorteil der Modelle ist die einfache Installation, der Nachteil ist das Fehlen einer automatischen Feuchteregelung.

Im Standardlieferumfang der Air-Box-Ventile sind keine Außenblöcke enthalten. Das schmale Kunststoffgehäuse wird nur von innen am Fensterflügel montiert.

Serien Air-Box:

• Standart – Das Ventil wird ohne Fräsen montiert. Der Hauptzweck des Ventils ist die Vermeidung von Kondensatbildung an PVC-Fenstern. Die Luftmenge beträgt 4,8 m³/h bei einem Druckunterschied von 10 Pa, die Schalldämmung 32 dB.
• Comfort – Zwei Installationsmethoden sind möglich. Der Einbau des Lüftungsgeräts in den Rahmen erhöht seine Leistung von 31 auf 42 m³/h. Das Zuluftgerät kann in allen Dreh- und Drehkippkonstruktionen verwendet werden.
• Comfort S – wird nur auf gefräste Öffnungen montiert. Die Besonderheit des Modells ist die beidseitige Luftstromrichtung, die eine bessere Belüftung des Raumes gewährleistet. Die Leistung des Ventils beträgt 40-42 m³/h.

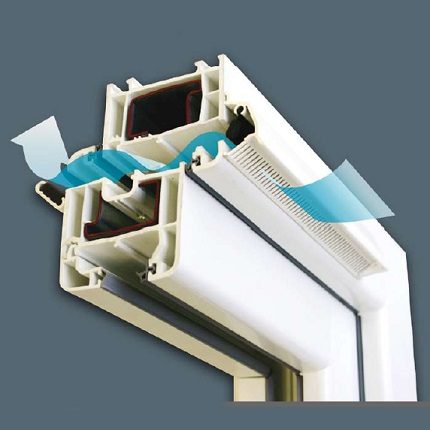

Renson (Belgien) stellt die Zuluftlüftung vom Schlitztyp Aerovent her. Das Ventil ist mit einem Filter und einem Moskitonetz ausgestattet. Die manuelle Bedienung erfolgt über eine Schnur – der Betrieb erfolgt in zwei Modi: „Geschlossen“ und „Nach oben geöffnet“.

Wichtigste Eigenschaften des Renson Aerovent: Gehäusematerial: Aluminium, Luftdurchsatz: 21 m³/h bei 10 Pa, Schalldämmung: 33-42 dB

Montagebeispiel eines Lüftungsgeräts mit Perforation

Das Ventil für die Perforation sollte vorzugsweise im oberen Teil des Fensters montiert werden. Die Schwierigkeit der Arbeit liegt in der Notwendigkeit, den Rahmen zu fräsen – dafür sind spezielle Ausrüstung und Kenntnisse im Umgang mit Elektrowerkzeugen erforderlich.

Durchführung der Vorbereitungsarbeiten

Bei der Planung des Einbaus des Ventils sind einige Punkte zu beachten:

• Die Montage der Lüftungseinrichtung sollte am besten an einem demontierten Flügel erfolgen;
• Die Installation sollte in der warmen Jahreszeit durchgeführt werden;
• Beim Sägen der Öffnung ist vorsichtig zu arbeiten, um die Dichtung am Flügel nicht zu beschädigen.

Der Flügel wird von den Scharnieren genommen und in einer geneigten oder vertikalen Position aufgestellt.

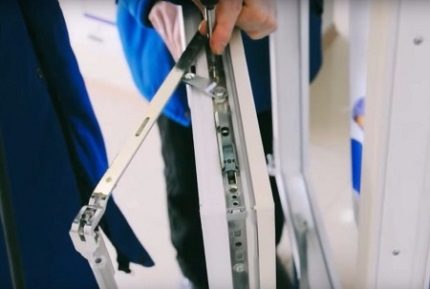

Vom Rahmen wird ein Teil der Beschlaggarnitur (Scheren und Eckumlenkung) entfernt, die Gegenplatten werden abgenommen – sie könnten das Fräsen behindern.

Liste der benötigten Werkzeuge

Für die Montage des Zuluftgeräts werden benötigt:

• Elektrobohrer und Bohrer (Durchmesser: 5 mm und 10 mm);
• Feile mit feiner Körnung;
• Stichsäge;
• Schablone zur Markierung der Löcher;
• Silikondichtstoff.

Die Nut kann auch ohne Schablone vorbereitet werden, allerdings ist die Arbeit damit einfacher. Eine Schablone kann selbst aus Sperrholz oder Hartfaserplatte hergestellt werden.

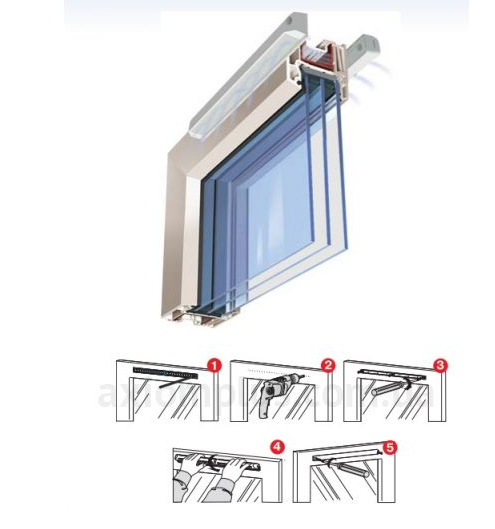

Schrittweiser Ablauf von Montage und Befestigung

Der gesamte Installationsprozess des Zuluftventils wird in mehrere Schritte unterteilt:

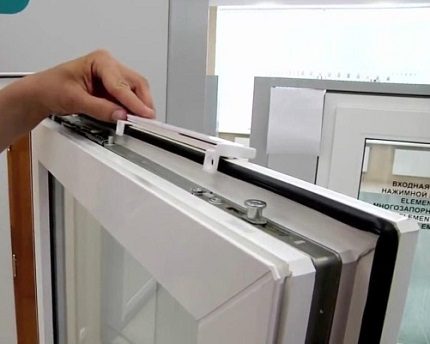

Schritt 1. Markierung. Die Schablone auf den vertikalen Vorsprung aufsetzen und die Position des Geräteeinbaus markieren.

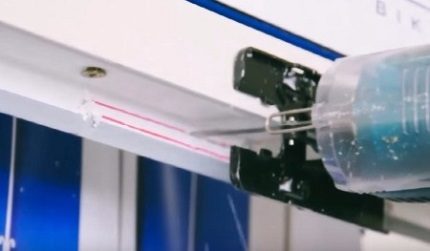

Schritt 2. Fräsen des Flügels. Mit einem Bohrer mit großem Durchmesser mehrere Löcher in einer Reihe bohren und diese mit einer Stichsäge verbinden. Die Vorgänge am Rahmenüberstand wiederholen.

Die während des Fräsens geöffneten Fensterkammern müssen mit Dichtmittel gefüllt werden – dies verhindert das Eindringen von Feuchtigkeit und das Auftreten von Pfeifgeräuschen bei der Luftzirkulation.

Schritt 3. Montage der Montageplatte und des Ventils. Die Rückseite der Platte mit Dichtmittel behandeln, das Bauteil am Flügel anlegen und mit Schrauben befestigen.

Das Innengerät der Lüftungseinrichtung am Rahmen anbringen und die Befestigungen an der Platte einrasten lassen. Die Ebenheit und Festigkeit der Position des Ventils überprüfen.

Schritt 4. Montage der Abdeckhaube. Befestigen Sie die Schutzabdeckung von außen am Rahmen mit selbstschneidenden Schrauben. Die Fuge zwischen den Teilen mit Dichtmittel behandeln. Bei der Montage wird empfohlen, eine Sicherung zu verwenden.

Schritt 5. Montage abschließen. Setzen Sie den Beschlag wieder ein und hängen Sie den Flügel wieder an die Scharniere. Stellen Sie am Lüftungsgerät den Lüftungsmodus ein.

Montagebeispiel eines Ventils ohne Fräsung

Die Montage der Zuluftlüftung ohne Perforation des Flügels nimmt wenig Zeit in Anspruch und erfordert keine besonderen Fähigkeiten.

Folgende Werkzeuge werden benötigt:

• Cutter-Messer;
• Akkuschrauber oder Schraubendreher;
• Lineal.

Die erforderlichen Bestandteile des Ventils werden zusammen mit dem Zuluftgerät geliefert.

Das Standard-Set umfasst:

• Ventil;
• eine lange und zwei kurze Dichtungen;
• Abdeckkappen zur Fixierung des Geräts;
• selbstschneidende Schrauben.

Bestimmen Sie zunächst die Position des Ventils und markieren Sie diese mit einem Bleistift. Optimal ist es, das Gerät in der Mitte des Flügels zu installieren.

Wenn der Flügel zu schmal ist, muss der Zuluftkanal etwas zur Seite verschoben werden, damit das Ventil die Fensterbeschläge nicht überdeckt.

Schneiden Sie an den markierten Stellen mit einem scharfen Messer ein und entfernen Sie die Dichtung aus der Nut.

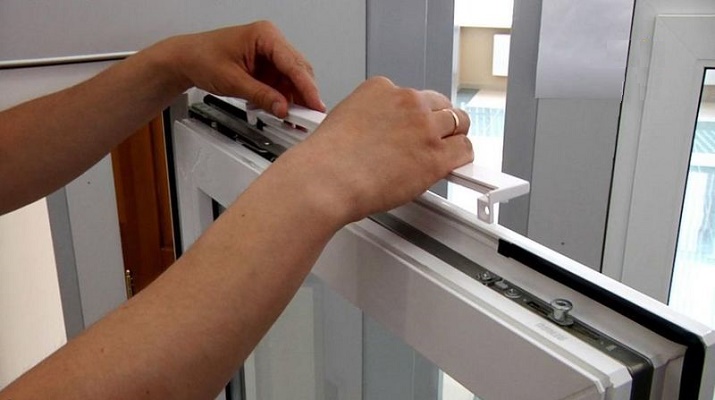

Um das Ventil in der offenen Nut zu installieren, setzen Sie die Befestigungsdübel ein – einen in der Mitte und zwei an den Rändern. Entfernen Sie die Schutzfolie vom Klebeband und befestigen Sie das Gerät in der gewünschten Position.

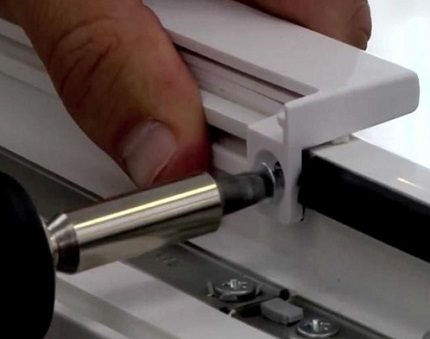

Das Ventil wird mit selbstschneidenden Schrauben am Profil befestigt, die durch die Öffnungen des Zuluftgeräts in die eingesetzten Dübel geschraubt werden. Anstelle der Standarddichtung setzen Sie die kleinen Dichtungen aus dem Set ein.

Auch am Rahmen muss die Dichtung durch eine schmalere ersetzt werden, damit das Ventil den Luftstrom durchlassen kann. Die vorgenommenen Änderungen beeinträchtigen die Funktionsfähigkeit des Flügels nicht.

Zum Abschluss der Installation muss das Ventil durch Verändern der Position des Schiebers eingestellt werden. Rechte Position – maximaler Luftstrom, linke Position – Schließen des Spalts.

Wenn die Installation eines Lüftungsgeräts am Kunststofffenster nicht zu den erwarteten Ergebnissen geführt hat, erfordert die Lüftung in der Wohnung eine gründliche Modernisierung. Wir empfehlen, sich mit den Methoden zur regelmäßigen Versorgung der Wohnung mit Frischluft vertraut zu machen.

Fazit und nützliche Videos zum Thema

Videomaterialien helfen, die Montagetechnik verschiedener Arten von Lüftungsventilen besser zu verstehen.

Video #1. Montageablauf des Schlitzventils ohne Fräsen des Fensterrahmens:

Video #2. Technik zum Einbau des Zuluftventils:

Lüftungsventile ersetzen keine Klimaanlagen, die die Raumtemperatur kühlen und verändern. Dennoch sind Zuluftgeräte – eine hervorragende Alternative zu geöffneten Fenstern und Flügeln. Die Montage des Ventils ist für jeden Heimwerker machbar.
