Kunststoff-Lüftungsrohre für Dunstabzug: Typen, ihre Eigenschaften, Anwendung

Die Organisation einer effektiven Belüftung im Haus ist keine Laune des Besitzers, sondern eine Notwendigkeit, die durch Hygienestandards vorgegeben wird. Für die Einrichtung eines solchen Systems werden zunehmend Kunststoff-Lüftungsrohre für die Dunstabzugshaube gewählt, da sie die einfachste, effizienteste und relativ kostengünstige Option darstellen.

Unser Artikel befasst sich mit dem Aufbau von Luftkanälen aus Kunststoff-Lüftungsteilen. Wir erklären, wie Sie die Komponenten für die Montage des Systems auswählen und es einwandfrei zusammenbauen. Bei uns erfahren Sie, mit welchen Geräten die Lüftung für einen stabilen Betrieb ausgestattet werden sollte.

Vorteile und Arten von Kunststoffrohren

Diese leichten Produkte zeichnen sich neben der einfachen Montage durch eine Vielzahl weiterer Vorteile aus: Umweltfreundlichkeit, Beständigkeit gegen UV-Strahlung, Langlebigkeit, geringes Gewicht, hohe Beständigkeit gegen aggressive Medien, große Größenspanne und vergleichsweise geringe Kosten.

Ein Nachteil ist die geringe Temperaturbeständigkeit, die ihren Einsatz unter industriellen Bedingungen nicht zulässt. Für ein Privathaus sind sie ideal geeignet.

Auf dem Baumarkt sind Produkte in verschiedenen Längen und Durchmessern erhältlich. Für PVC-Rohrleitungen gibt es eine Längenbeschränkung von mindestens 3 m und maximal 12 m. Ihr Durchmesser liegt zwischen 1,6 und 160 cm. Für ein Einfamilienhaus ist der optimale Querschnitt des Abluftrohrs 15 x 15 cm.

Ein wichtiger Fakt ist, dass die Innenfläche von PVC-Rohren mit einem Antistatikum behandelt wird, wodurch sich fast kein Staub absetzt, was die Wartungsintervalle der Luftkanäle verlängert.

Nach Querschnittstyp werden 2 Arten von Kunststoffrohren unterschieden:

• rund;
• rechteckig.

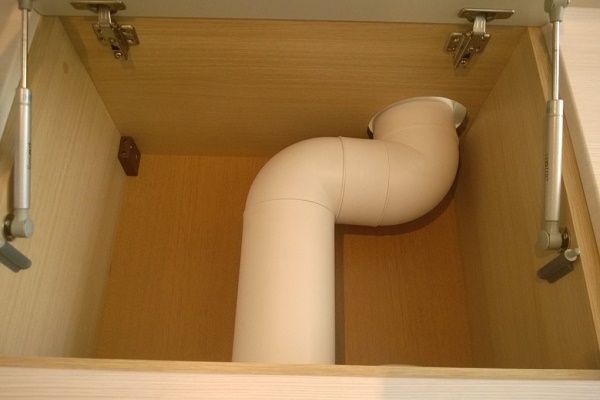

Zu den runden Rohren gehören auch Wellrohre, mit denen sich Bögen der Luftkanäle bequem, schnell und qualitativ hochwertig ausführen lassen.

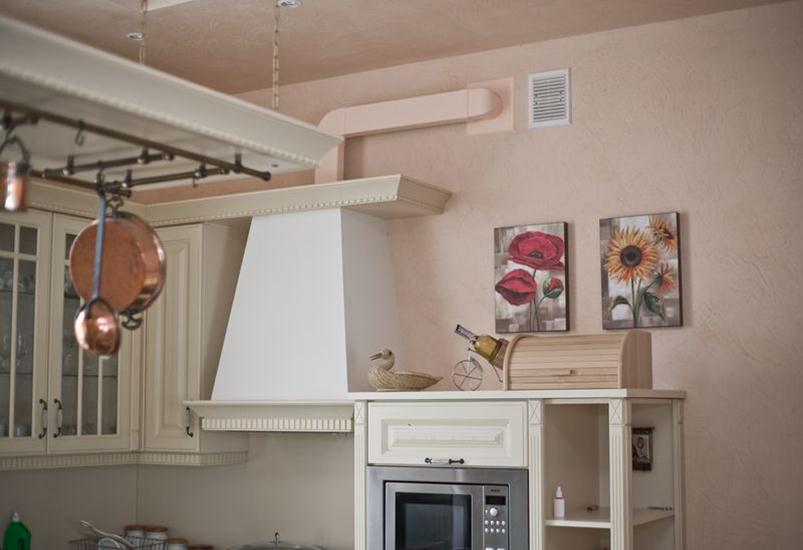

Ein Kunststoffrohr fügt sich hervorragend in jede Inneneinrichtung ein. Es kann an die Besonderheiten des Gebäudes angepasst werden, indem man ihm die erforderliche Form gibt.

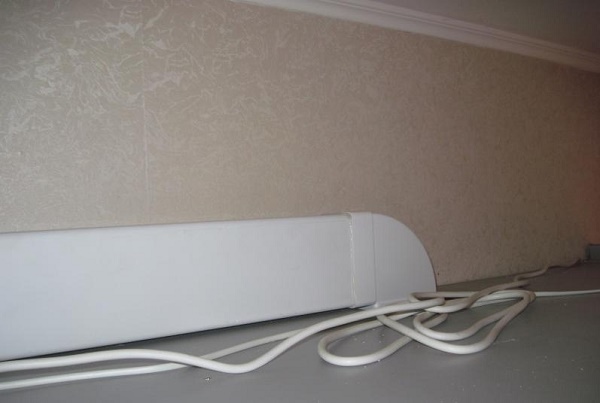

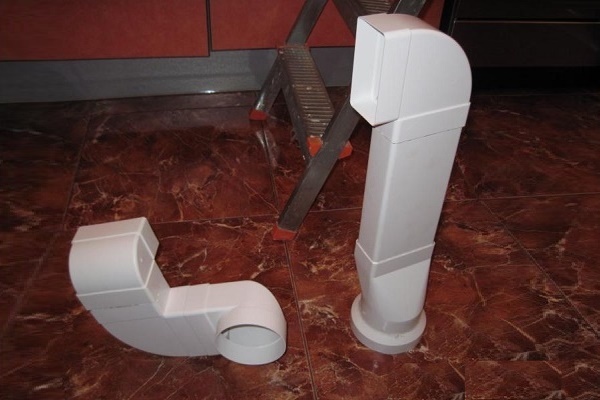

Aus ästhetischer Sicht ist ein rechteckiger Querschnitt vorzuziehen, aber wenn der Raum klein ist, eignet sich eher ein Rohr mit kreisförmigem Querschnitt, da es in diesem Fall keine hervorstehenden Teile gibt.

Die Markierung auf dem Vierkantrohr ermöglicht eine Orientierung hinsichtlich der Entsprechung des rechteckigen Querschnitts zu einem entsprechenden runden Luftkanal.

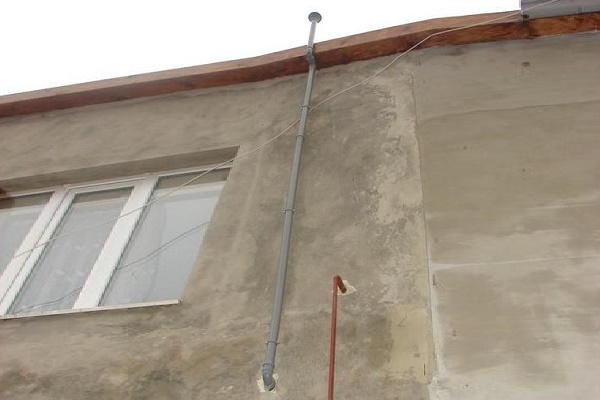

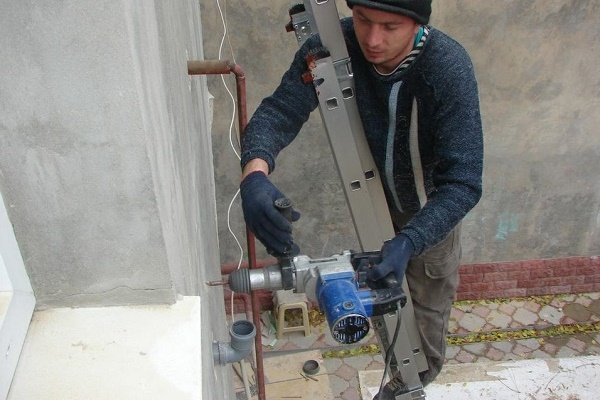

In einem Landhaus mit Gasheizung werden die Verbrennungsprodukte des Kessels durch ein Abluftrohr abgeführt, das durch das Dach führt. Der Hauptfeind der Konstruktion ist Kondensat, das bei sinkenden Temperaturen im Herbst-Winter-Zeitraum entsteht.

Das Kunststoffrohr selbst wird dadurch nicht zerstört. Allerdings kann die an den Wänden herabfließende Feuchtigkeit dem Gebäude erheblichen Schaden zufügen, daher wird der Kunststoff-Luftkanal am Ausgang unbedingt isoliert.

Kunststoffrohre sind für Dunstabzugshauben in Bädern und Saunen, für Schornsteine und Kamine sowie für Festbrennstoffkessel nicht geeignet. Wenn man sie dennoch an diesen Orten verwendet, müssen Rohre aus diesem Material nur außen verlegt werden. In diesem Fall müssen sie gut gegen Kälte isoliert werden.

Näheres zur Auswahl von Rohren für die Dunstabzugshaube aus Polymermaterialien finden Sie in unserem empfohlenen Artikel.

Starre Polymerprodukte

Wenn man sich für ein Kunststoffrohr für die Montage der Dunstabzugshaube entscheidet, muss man sich keine Sorgen über schädliche Korrosionseinwirkungen und die Innenreinigung des Lüftungssystems machen. Beim Durchströmen der glatten Oberfläche trifft der Luftstrom auf keine Hindernisse und erzeugt keine großen Geräusche. Damit der Luftkanal vor der Wand nicht auffällt, wird das PVC-Rohr für die Dunstabzugshaube in der Küche über den Schränken verlegt.

In Rohren mit glatter Innenfläche gibt es keine stufenartigen Wölbungen oder Reliefunterschiede, die Fettablagerungen und Schmutz ansammeln. Dies erleichtert die Pflege der Abluftkonstruktion erheblich. Bei der Montage werden L-förmige Übergangsstücke und Dichtmittel verwendet.

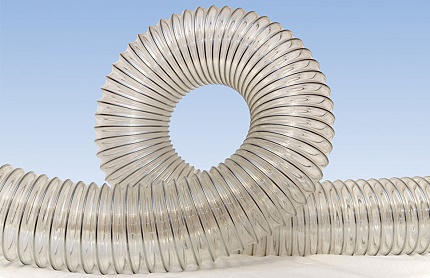

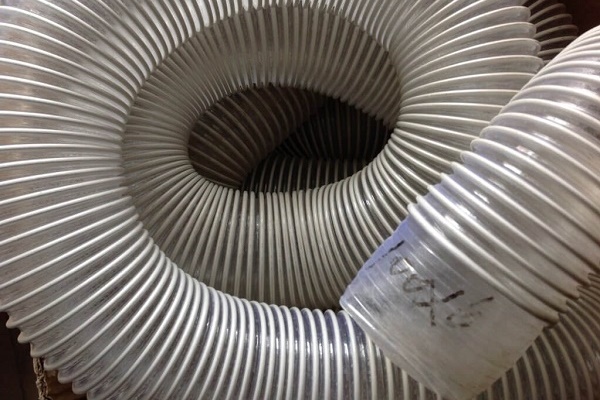

Gewellte flexible Varianten

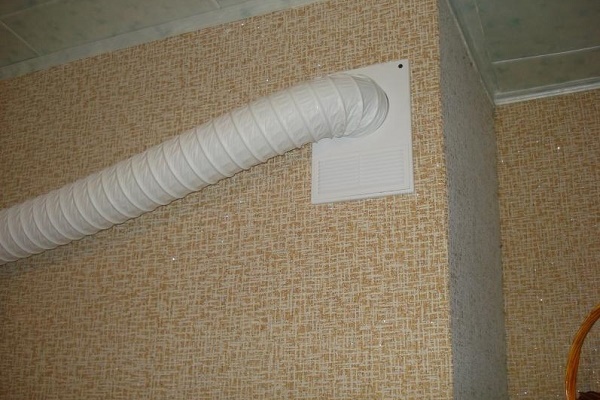

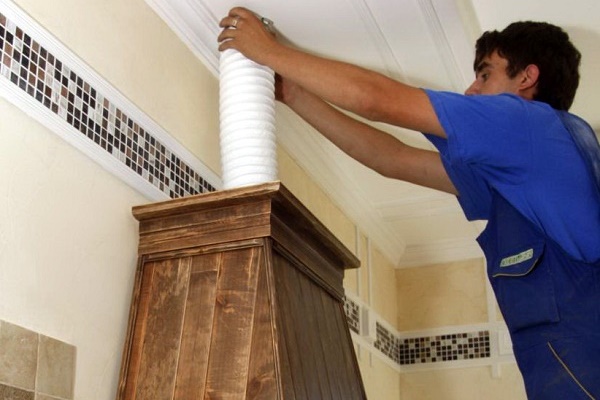

Ein gewelltes Kunststoffrohr für die Dunstabzugshaube kann an Stellen verlegt werden, an denen andere Rohre nicht verwendet werden können. Aufgrund seiner außergewöhnlichen Flexibilität kann es so gebogen werden, wie es die Gegebenheiten erfordern. Wenn der Zugang zum Lüftungsschacht in einem bestimmten Abstand zum Herd liegt, ist die Verwendung eines gewellten Luftkanals die rationellste Lösung.

Gewellte Kunststoffrohre für die Abluft werden nicht so häufig verwendet wie glatte. Bevorzugt wird das Metallgegenstück.

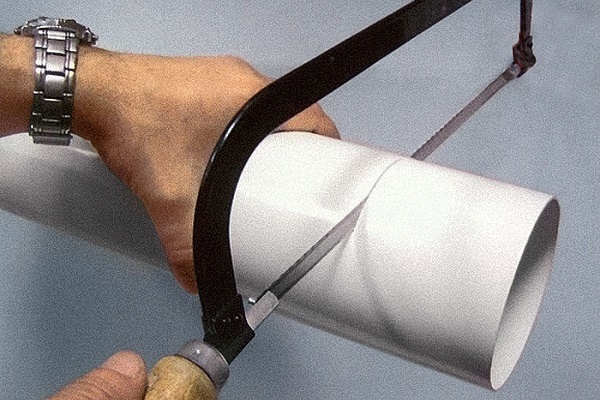

Für die Montage ist weder Schweißgerät noch eine große Anzahl von Verbindungselementen noch spezielle Stützkonstruktionen erforderlich. Die Nachteile sind die gleichen wie bei flachen Kunststoffrohren – völlige Untauglichkeit bei hohen Temperaturen. Hinzu kommt eine erhöhte Geräuschentwicklung beim Betrieb der Abluftanlage.

Es gibt verschiedene Arten von Wellrohren, aber für die Abluftinstallation werden am häufigsten verwendet:

1. Einschichtige, die eine erhöhte Flexibilität und ein geringes Gewicht aufweisen.
2. Zweischichtige, die hohe Festigkeitseigenschaften aufweisen. Sie sind auch mechanisch und chemisch beständig.

Sie werden aus demselben Rohmaterial hergestellt wie die anderen Arten von Kunststoffrohren. Die Produkte haben auf ihrer Oberfläche Vertiefungen, die in gleichen Abständen zueinander angeordnet sind. Gewellte zweischichtige Rohre aus Polypropylen haben eine glatte Innenoberfläche und einen Durchmesser von 16 bis 63 cm.

Für ihre Herstellung verwenden die Hersteller das Schneckenextrusionsverfahren mit einer Wellenformung auf der gesamten Außenfläche. An den Stellen der Vertiefungen wird die innenliegende Schicht des Rohrs verschweißt.

Die Festigkeit eines Wellrohrs ist um ein Vielfaches höher als die von glatten Rohren. Es werden Wellrohrelemente mit unterschiedlicher Steifigkeit für den Bau von Dunstabzugshauben hergestellt. Dieser Parameter hängt davon ab, ob einzelne Ringe Verdickungen aufweisen.

Kurzer Überblick über die Materialien

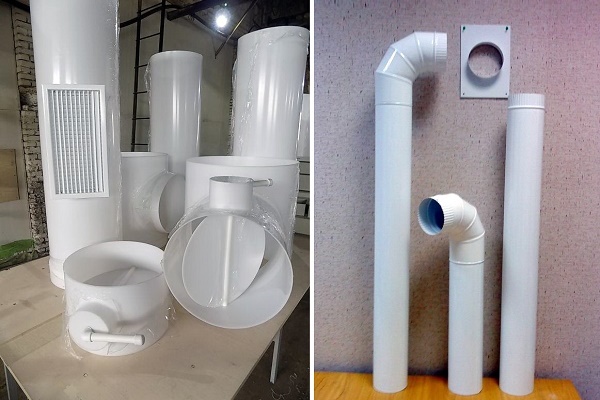

Die Auswahl an Rohren, sowohl flexiblen als auch starren, ist sehr groß, und die Arbeit mit ihnen ist einfach, daher werden sie von den Verbrauchern sehr geschätzt. Sie verdrängen zunehmend Stahlrohre aus dem privaten Baubereich.

Für ihre Herstellung werden Polymere wie Polypropylen (PP), Polyvinylchlorid (PVC), Polyurethan (PU), Fluorkunststoff (PVDF) verwendet. Am gefragtesten sind PVC-Rohre.

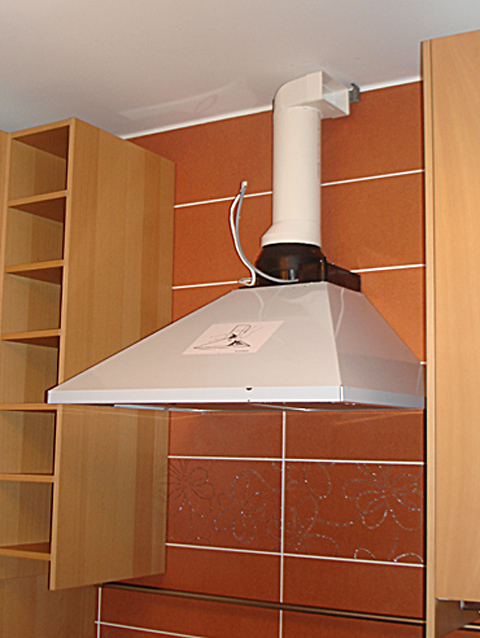

Übersicht über Polyvinylchlorid-Rohre

Dieses inerte Polymer besitzt eine ausreichende Steifigkeit. Seine Elastizität wird durch die Zugabe von Weichmachern erhöht. Die Glasübergangstemperatur ist recht hoch – 75 °C.

Unter normalen Bedingungen dauert der Abbau des Materials Jahrzehnte, aber bei Temperaturen von 160 bis 180 °C beginnt es sich sehr schnell zu zersetzen. Daher darf es nicht für die Belüftung in Räumen wie Saunen verwendet werden, wo die Dampftemperatur manchmal 200 °C erreicht.

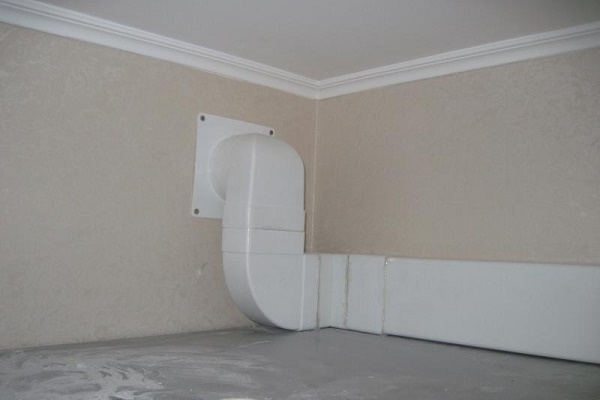

Ein rechteckiges PVC-Rohr wird über Adapter verbunden. Beim Durchströmen der Luft bleibt es unbeweglich, daher ist die Dunstabzugshaube nahezu geräuschlos.

Beim Zerfall des Materials werden Kohlenmonoxid (CO) freigesetzt, dessen Einatmen zu Erstickung führt, sowie Chlorwasserstoff (HCl), der in einer Umgebung mit hoher Luftfeuchtigkeit Salzsäure bildet – eine unsichtbare Flüssigkeit, die sich durch einen stechenden Geruch bemerkbar macht.

Diese Verbindung wirkt sich sehr negativ auf die Gesundheit aus, insbesondere auf die Atemwege. In schweren Fällen kann sich das Sehvermögen stark verschlechtern.

Daraus lässt sich folgern: Ein PVC-Rohr eignet sich hervorragend für Küchen-Dunstabzugshauben, jedoch nur an Orten, an denen die Temperaturgrenze von +120 °C nicht überschritten wird. Negative Temperaturen sind für diese Rohre ebenfalls ungeeignet.

Polypropylen-Lüftungsrohre

Polypropylen ist ein beständiges Polymer, der härteste Kunststoff und leicht formbar. Seine Erweichung erfolgt bei 140 °C. Polypropylen verträgt Minusgrade schlecht – es wird sofort spröde und brüchig, daher nur für den Innenbereich geeignet.

Für den Einbau der Dunstabzugshaube verwendet man Polypropylenrohre mit der Bezeichnung PN10. Dieser Typ zeichnet sich durch Maße wie Außendurchmesser von 2-11 cm und Wandstärke von 0,19-1 cm aus.

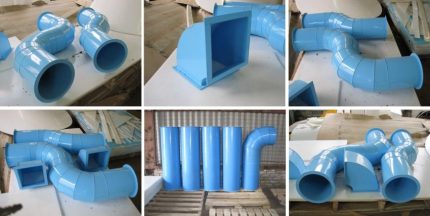

Polypropylen ist ein sicheres, zuverlässiges und geradezu ideales Material für die Formgebung. Das Foto zeigt Lüftungsrohre und Elemente der Kunststofflüftung.

Rohre aus Polypropylen sind ein- oder mehrschichtig.

Zu den ersteren gehören Produkte mit der Kennzeichnung:

• PP-H – aus Homopolypropylen;
• PP-B – als Material dient ein Blockcopolymer aus Polypropylen;
• PP-R – hergestellt aus statistischem Copolymer von Polypropylen;
• PP-S – bei der Herstellung wird ein schwer entflammbares Material verwendet.

Mehrschichtrohre werden mit Folie und Glasfaser verstärkt. Sie haben eine höhere Steifigkeit und einen geringen Wärmeausdehnungskoeffizienten. Produkte aus Polypropylen sind weniger stabil als solche aus PVC, daher haben sie dickere Wände und ihre Kosten sind höher.

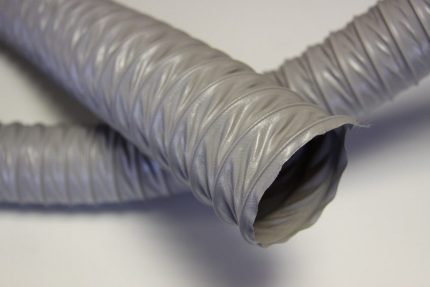

Lüftungsrohre aus Polyurethan

Die Eigenschaften von Rohren aus Polyurethan ähneln weitgehend denen von Rohren aus PVC. Sie sind formbar und verschleißfest und können jede beliebige Form erhalten.

Der Hauptunterschied ist die Fähigkeit, bis zum Erreichen einer Temperatur von 280 °C unverändert zu bleiben. Wird dieser Grenzwert überschritten, wird Polyurethan gesundheitlich sehr gefährlich, da es Stickstoffverbindungen freisetzt.

An einem Rohr aus Polyurethan treten selbst unter hohen Spannungen keine Risse auf. Es kann beliebig gebogen werden, aber sobald die Belastung nachlässt, nimmt das Produkt seine ursprüngliche Form wieder an.

Sie werden in Bereichen mit komplexen Verläufen, vielen Kurven und Verschiebungen eingesetzt. Die aerodynamischen Eigenschaften dieser Rohre werden durch Rauhigkeiten auf ihrer Innenfläche etwas beeinträchtigt. Die Kosten solcher Rohre sind recht hoch.

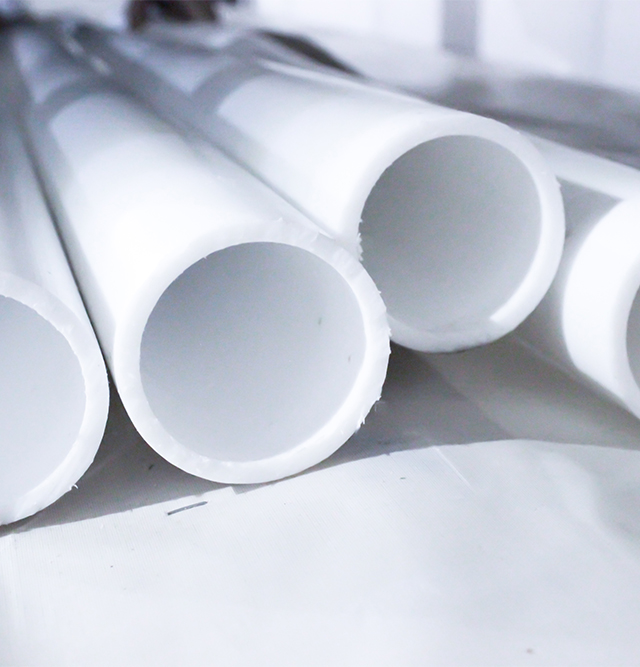

Eigenschaften von Rohren aus Fluorkunststoff

Rohre aus diesem Material weisen hohe Festigkeitseigenschaften auf. Sie haben sich im Temperaturbereich von -40 bis +140 °C bewährt. Fluoroplast gilt als das rutschigste Polymer, diese Tatsache wurde sogar im Guinness-Buch der Rekorde festgehalten.

Fluoroplastrohre sind extrem beständig, sogar im Vergleich zu Edelmetallen. Dieses Material verliert seine Eigenschaften unter extremen Bedingungen nicht.

Sie sind beständig gegen aggressive alkalische und saure Dämpfe und daher unverzichtbar für Abluftsysteme in der chemischen Industrie. Der Durchmesser der Produkte liegt zwischen 15 und 60 cm.

Aufgrund der hohen Kosten ist es nicht sinnvoll, sie im privaten Bereich einzusetzen. Eine weitere Einschränkung für ihre Verwendung ist ihre erhöhte Gasdurchlässigkeit.

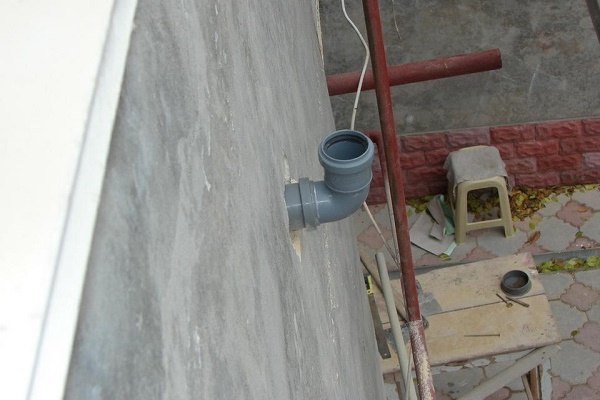

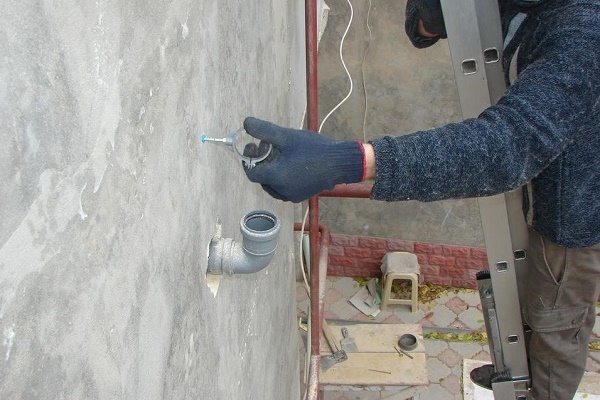

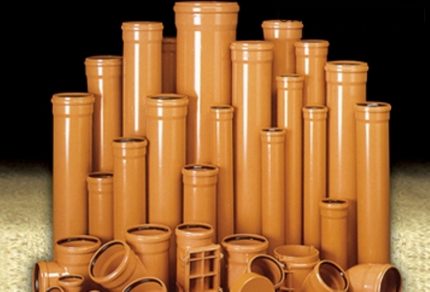

Kunststofflüftung aus Abwasserrohren

Experten streiten oft darüber, ob man eine Kunststoffabzugshaube aus Abwasserrohren herstellen kann. Gegner dieser Idee führen das Fehlen einer antistatischen Beschichtung bei diesen Produkten an, wodurch deren Innenfläche nicht vor Staub- und Schmutzablagerungen geschützt ist. Befürworter behaupten, dass das Problem gelöst werde, wenn man diese Prozedur selbst durchführt.

Das Material für die Herstellung von Kunststoff-Abwasserrohren ist die gleiche Kunststoffart, nur dass seine Qualität etwas geringer ist. Sie sind günstiger, weshalb viele sie für den Bau einer Abzugshaube verwenden.

Der unbestreitbare Vorteil von Rohren für die Abwasserinstallation ist, dass ihr Preis im Vergleich zu Kunststoff-Luftkanälen etwa dreimal niedriger ist. Die Nachteile dieser Rohre und spezieller Lüftungsprodukte sind gemeinsam – der Verlust der Steifigkeit bei hohen Temperaturen.

Bei Verwendung von Rohren, die für den Bau der Abwasserkanalisation vorgesehen sind, als Zuluftkanal wird manchmal ein für Kunststoff typischer Geruch wahrgenommen, der jedoch nach einiger Zeit verschwindet. Die Rohre unterscheiden sich auch durch ein etwas höheres Gewicht als Luftkanäle. Für sie muss eine Befestigung vorgesehen werden.

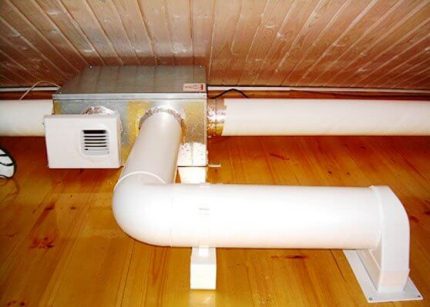

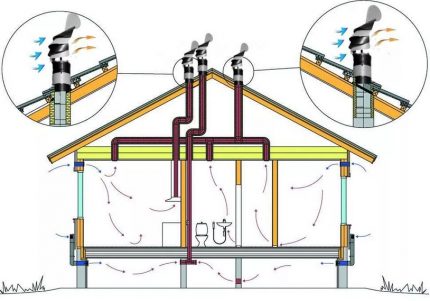

Aufbau eines Polymer-Luftkanals

Beim Bau des Luftkanals ist es wichtig, einige Regeln zu beachten:

1. Die Rohrlänge sollte 3 m nicht überschreiten, da sonst die Effizienz der Funktionseinrichtung verringert wird.
2. Der Durchmesser der Öffnung, durch die das Rohr an den Lüftungsschacht angeschlossen wird, darf nicht größer sein als der Rohrdurchmesser.
3. Das Rohr sollte nicht mehr als 90⁰ gebogen werden. Dies würde den normalen Luftabfluss stören.
   4. Es müssen spezielle Klappen verwendet werden, um eine Rückströmung zu verhindern.
4. Am Übergangspunkt von der Abzugshaube zum Lüftungsschacht muss unbedingt ein Adapter installiert werden.

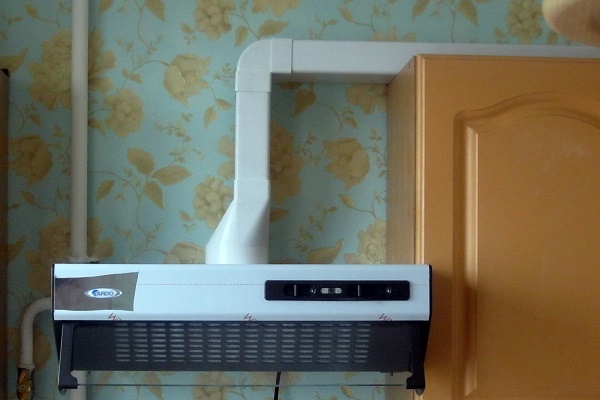

Eine solche Variante, bei der sich Herd und Dunstabzugshaube auf der dem Lüftungsschachtausgang gegenüberliegenden Seite befinden, wird nicht empfohlen. Dadurch erhöhen sich die Rohrlänge und die Anzahl der Bögen erheblich, was die Effizienz der Dunstabzugshaube auf ein Minimum reduziert.

Ein wichtiger Parameter bei der Installation der Dunstabzugshaube ist der Rohrdurchmesser. Sollte dieser kleiner als die Größe der Austrittsöffnung sein, steigt die Belastung des Motors der Dunstabzugshaube und der Geräuschpegel erhöht sich auf ein unangenehmes Niveau. Dies führt zu Störungen und zusätzlichen Reparaturkosten.

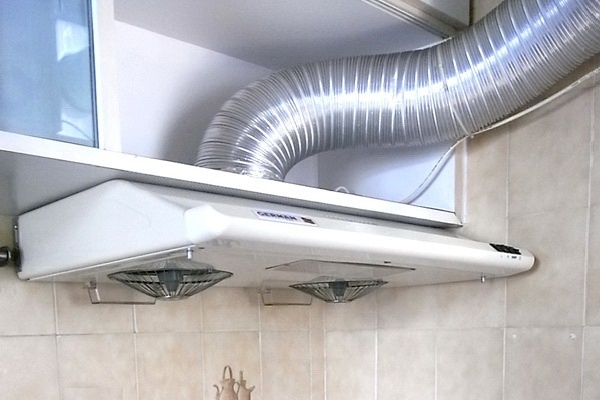

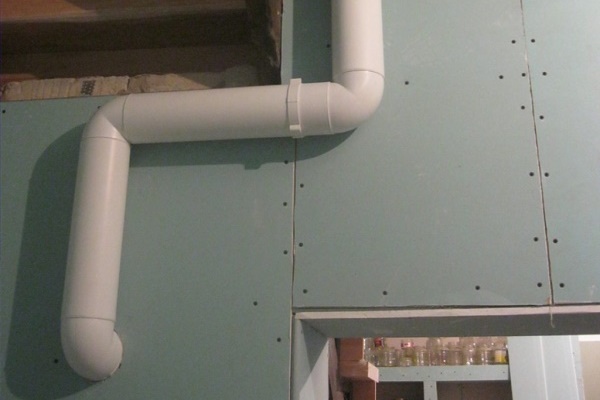

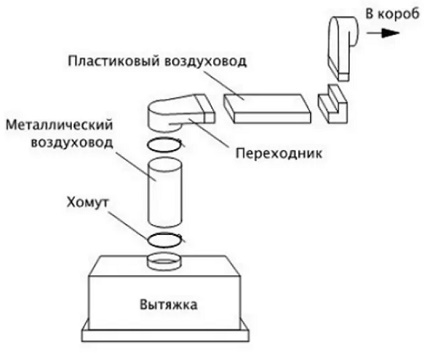

Bei der Installation einer Dunstabzugshaube wird manchmal eine Kombination von Kunststoff- und Metallrohren verwendet. Zu deren Verbindung werden spezielle Adapter eingesetzt.

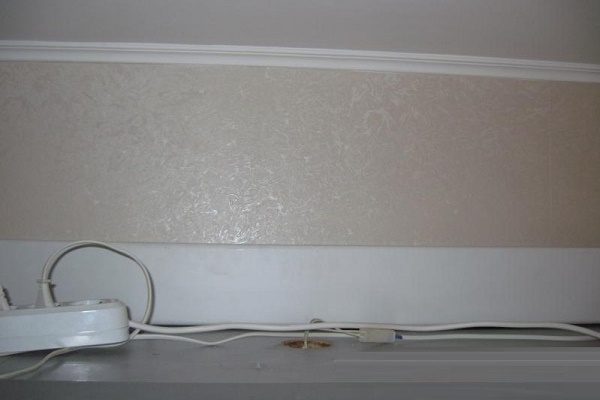

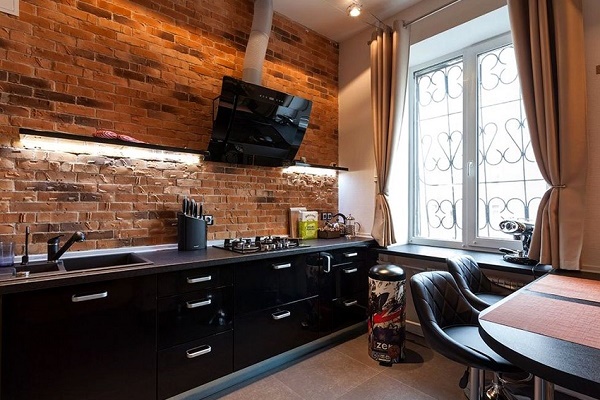

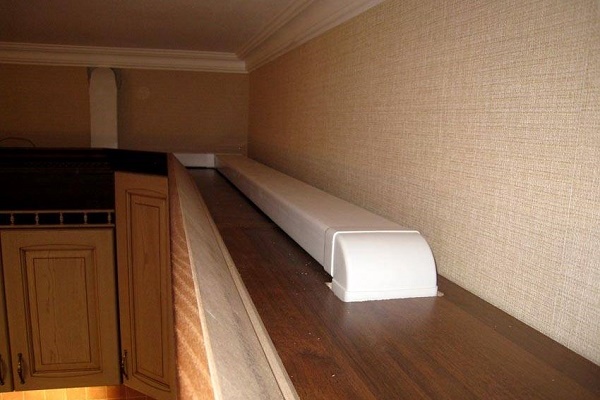

Luftkanäle werden stets versucht zu verbergen. Zu diesem Zweck werden dekorative Verkleidungen montiert oder die Konstruktion in Möbel integriert. Eine zulässige Variante ist die Verlegung der Rohrleitung über einer abgehängten Decke. Hauptsache, keine der Sicherheitsregeln wird verletzt.

Für den Anschluss an das Gerät wird ein Stück Metallrohr mit einem Durchmesser von 160 mm verwendet. Von diesem Element werden Abzweigungen aus Kunststoffrohren ausgeführt. Die Effizienz des Systems wird durch den Einbau von Saugern oder Druckerhöhern erhöht.

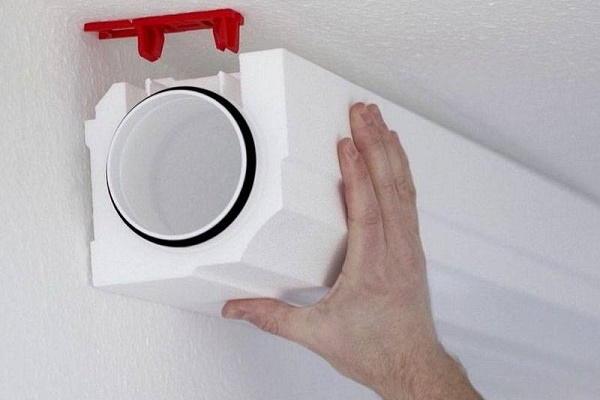

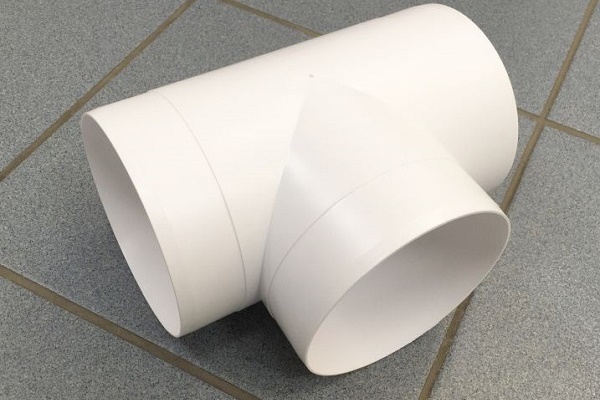

Wenn Rohre mit unterschiedlichen Querschnitten verbunden werden müssen, werden Bögen, spezielle Verbinder und Adapter verwendet. Die Innenfläche dieser Elemente muss den Außenparametern des Luftkanals entsprechen. Das Rohrsegment wird in den Verbinder gesteckt und mit einem geeigneten Dichtmittel abgedichtet.

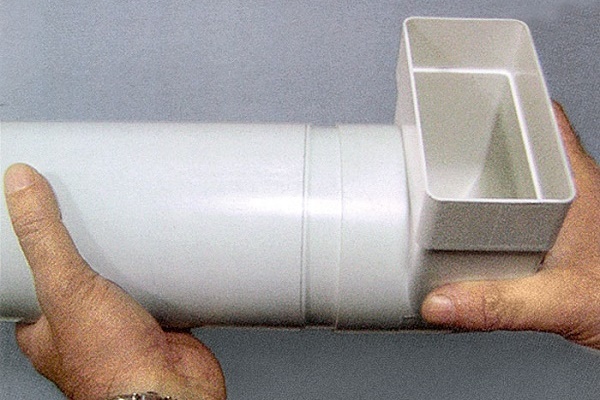

Es gibt eine Muffenverbindung. Sie wird bei der Verbindung von Rohren mit unterschiedlichen Querschnitten verwendet. Das Rohr mit kleinerem Durchmesser wird in das weitere Ende des Rohrs eingeführt. Die Fixierung erfolgt mittels Gewinde oder einer speziellen Gummidichtung.

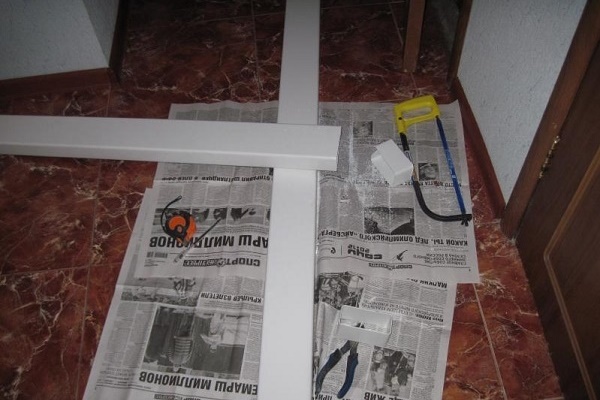

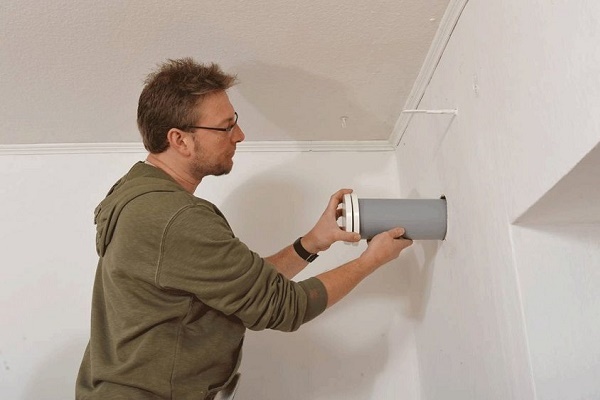

Wir betrachten die standardmäßige Montagereihenfolge eines Abluftkanals aus Kunststoffrohren:

Die Rolle des Rückschlagventils im System

Das Vorhandensein von Rückschlagklappen im System verhindert das Eindringen von Luft aus dem Lüftungskanal in den Raum. Um ein Klappern zu vermeiden, muss die Achse der Klappe senkrecht zum Boden installiert werden. Die Klappe darf sich nur öffnen, wenn die Dunstabzugshaube in Betrieb ist.

Unter der Vielfalt ähnlicher Produkte werden am häufigsten 3 Arten von Klappen ausgewählt:

1. Rückschlag-Lamellenklappe. Es handelt sich um eine Reihe von Lamellen, die im Ruhezustand vertikal oder horizontal ausgerichtet sind. Sie öffnen sich, wenn die Zwangsbelüftung eingeschaltet wird. In der Regel werden für ihre Installation Wände mit Eingangsöffnungen gewählt.
2. Drehklappe. Dies ist ein einfacher Mechanismus, der die Intensität des Luftstroms reguliert oder ihn vollständig absperrt. Er ist als Block mit einer Schiebetür ausgeführt, die auf einer Achse sitzt und über ein System von Gegengewichten und Zügen manuell oder automatisch gesteuert wird.
3. Doppelflügelklappe „Schmetterling“. Im Gehäuse dieses Produkts befindet sich eine Achse, auf der zwei Klappen angebracht sind. Wenn der Ventilator eingeschaltet ist, öffnen sich die Klappen, beim Ausschalten nehmen sie ihre Ausgangsposition ein.

Häufig werden beim Anschluss der Abluftkonstruktion an den Lüftungskanal die Wege für die Zufuhr von frischer Außenluft in das Gebäude vollständig blockiert. Bei ausgeschalteter Dunstabzugshaube wird der Raum dann überhaupt nicht belüftet.

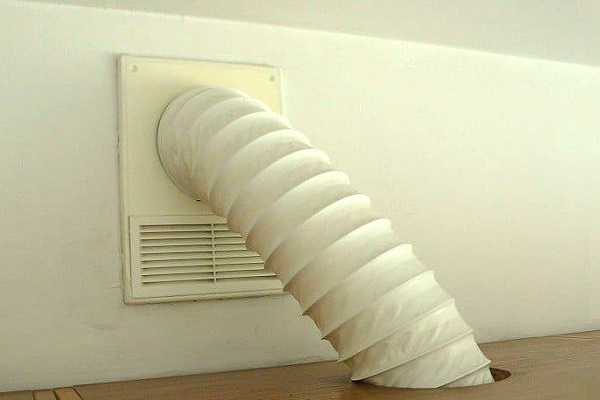

Um dies zu vermeiden, muss an der Öffnung des Lüftungsschachts ein spezielles Gitter angebracht werden. Im oberen Teil befindet sich ein Stutzen zum Anschluss des Abluftrohrs, im unteren Teil gibt es Öffnungen, durch die die Luft auf natürliche Weise eindringen kann.

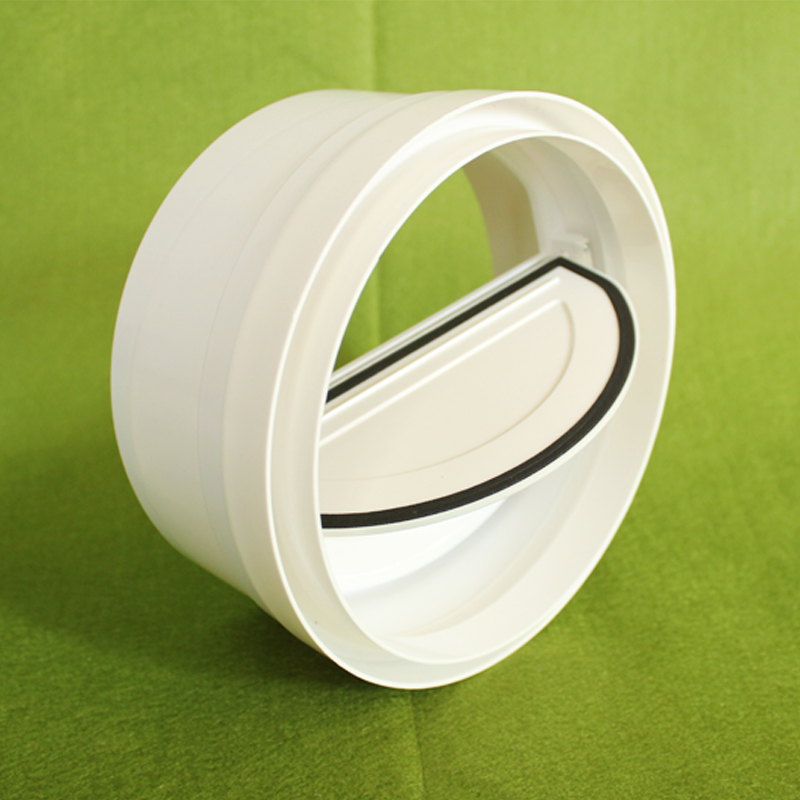

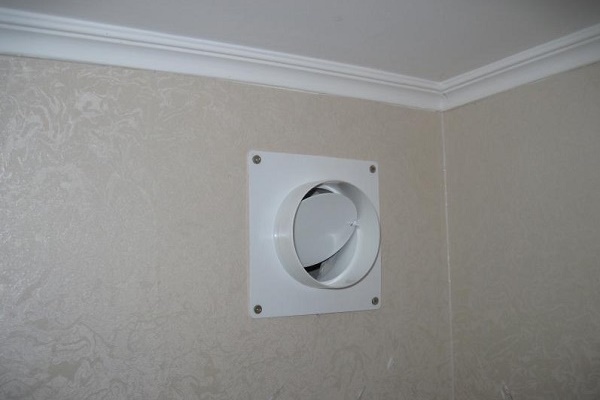

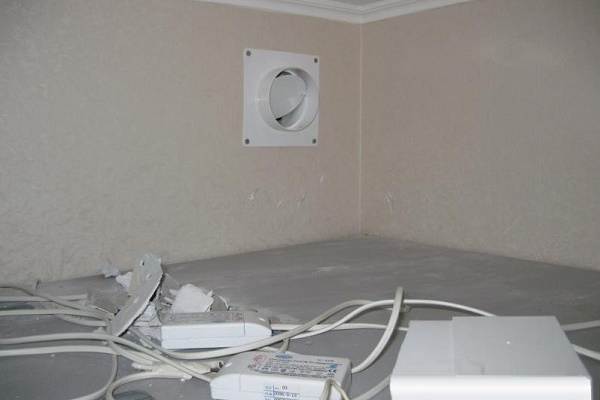

Auf dem Foto ist eine Rückschlagklappe zu sehen. Sie funktioniert sowohl mit als auch ohne Abluftventilator einwandfrei. Sie blockiert das Eindringen von Luft von außen.

Kunststoff-Lüftungsrohre für die Dunstabzugshaube, sowohl für den Gasdurchlauferhitzer als auch für den Herd, werden manchmal zusammen mit der Dunstabzugshaube selbst verkauft. Die Komponenten eines solchen Systems sind aufeinander abgestimmt, sodass Sie sich keine Gedanken darüber machen müssen, wie Sie die Rohre verstecken oder verschönern können.

Fazit und nützliche Videos zum Thema

Video #1. Eine gut durchdachte Variante der Dunstabzugshaube:

Video #2. Hier erfahren Sie alles über die Montage von Kunststoff-Luftkanälen mit rechteckigem Querschnitt:

Video #3. Über die Vorteile von Kunststoff-Luftkanälen und deren Montage:

Die beste Art von Rohren für die Absaugung sind runde Kunststoff-Rohrlangprodukte. Rechteckprofile sehen zwar ästhetischer aus, provozieren aber einen erhöhten Widerstand im Lüftungssystem, was zu einer Überlastung der Geräte führt.
