Pläne zur Einrichtung von Lüftungssystemen in einem Mehrfamilienhaus

Damit es in den Räumen komfortabel ist und der Luftaustausch gemäß den Normen erfolgt, wird jedes Wohngebäude mit einer Lüftungsanlage ausgestattet. Dies gilt auch für mehrgeschossige Gebäude, die das Hauptsegment des städtischen Wohnraums darstellen.

Während des Baus werden Standardschemata für Lüftungssysteme in Mehrfamilienhäusern angewendet, mit denen verschiedene Luftzirkulationsmodi realisiert werden.

In diesem Artikel werden die Besonderheiten traditioneller Schemata, die Feinheiten der mechanischen Lüftung und die Nuancen der Lüftung des Abwassersystems erläutert.

Prinzipielle Schemata der natürlichen Lüftung

Die langjährige Praxis im Bau von Mehrfamilienhäusern hat dazu geführt, dass mehrere der effektivsten Schemata für die Erstellung eines Lüftungssystems ausgewählt wurden. Die Wahl des jeweiligen Schemas hängt von vielen Faktoren ab: der Gebäudeform, der Anzahl der Stockwerke, der Verschmutzung der Außenluft in der Umgebung, dem Lärmpegel.

Schemata des traditionellen Abluftsystems

Als traditionell gilt das Abluftsystem mit natürlichem Antrieb, d. h. der Luftaustausch in den Räumen erfolgt aufgrund von Temperatur- und Druckunterschieden.

Das heißt, die Abluft wird über Lüftungsschächte und -kanäle nach außen (auf das Dach) abgeführt, und die Frischluft gelangt über Fenster, Türen oder spezielle Zuluftventile herein.

Eine der Varianten des Aufbaus von Lüftungsschächten eines mehrgeschossigen Gebäudes

Die Variante mit separaten Schächten für jede Wohnung wird heute nicht mehr in Betracht gezogen, da sie nur im Zeitalter des Flachbaus sinnvoll war.

Es ist klar, dass es für Hochhäuser ab 9 Stockwerken physisch nicht möglich ist, eine Vielzahl parallel verlaufender Kanäle zu installieren.

Daher werden im Bauwesen zwei als rational anerkannte Schemata angewendet:

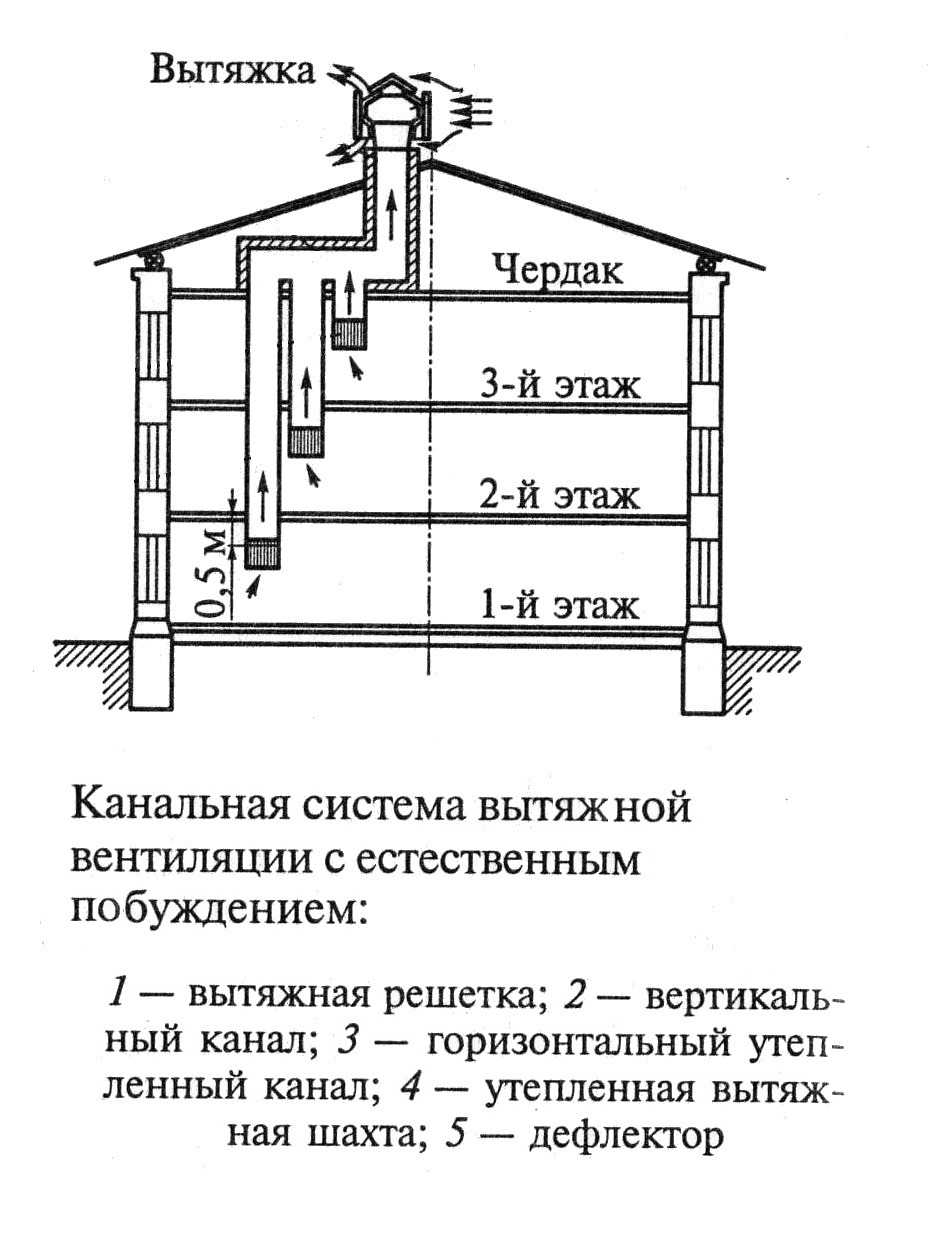

• Alle Schächte werden auf den Dachboden geführt und dort durch einen horizontalen Kanal verbunden. Aus dem Kanal erfolgt die Abführung der verbrauchten Luft durch einen einzigen Auslass, der an der günstigsten Stelle eingerichtet ist.
• Einzelne Wohnungen werden an eine gemeinsame Steigleitung (Schacht) mit parallel angeordneten Nebenkanälen angeschlossen, sodass die Abluft über vertikale Kanäle oberhalb des Daches abgeführt wird.

Der grundlegende Unterschied besteht in zwei Punkten: dem Vorhandensein/Fehlen eines horizontalen Sammlers auf dem Dachboden und dem Vorhandensein/Fehlen gemeinsamer Schächte an den Steigleitungen.

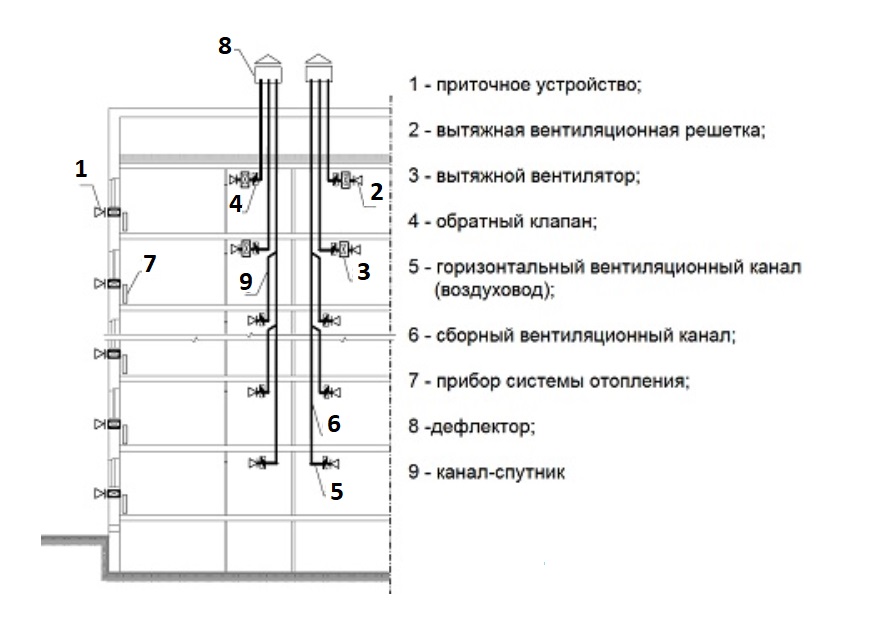

Schema der Lüftungsanlage mit Nebenkanälen. Wichtiger Hinweis: Für die oberen Stockwerke wurde die Idee einer separaten direkten Abführung der verbrauchten Luft umgesetzt.

Die lokale Abführung von den oberen Stockwerken ist darauf zurückzuführen, dass sich über der Wohnung ein horizontaler Kanal von mindestens 2 m Höhe befinden muss, um einen ausreichenden Zug zu erzeugen.

Die separat geführten Kanäle sowie der gemeinsame Schacht müssen fachgerecht wärmegedämmt sein, da sich sonst auf dem Dachboden Kondenswasser bildet, was zu vorzeitigem Materialverfall und Schimmelbildung führt.

Die Montage des horizontalen Dachbodenkastens erfolgt unter besonderen Anforderungen. Beispielsweise muss sein Durchmesser ausreichend groß sein, damit kein Rückzug entsteht und die Luft nicht in die Kanäle zurückströmt. Dies könnte dazu führen, dass verbrauchte Luft in die Wohnungen der oberen Stockwerke gelangt.

Die Berechnung des Kastendurchmessers sollte von erfahrenen Ingenieuren durchgeführt werden. Damit sich die Luft in die vorgesehene Richtung bewegt und nicht zurückströmt, werden im Kanal Trennwände eingebaut.

Manchmal ist es nicht möglich, einen sperrigen horizontalen Kanal zu installieren. Dann begnügt man sich mit einem engen Rohrquerschnitt, aber für die oberen Stockwerke wird dennoch das gleiche lokale System verwendet – separate Leitungen, die auf den Dachboden geführt werden.

Die natürliche Lüftung, mit der praktisch alle Altbauten ausgestattet sind, hat einen wesentlichen Vorteil – sie benötigt keine Stromversorgung.

Allerdings hängt ihre Effizienz vom Temperaturunterschied zwischen Gebäude und Raum ab, und die Schächte und Kanäle erfordern eine ständige Reinigung, die in der Praxis jedoch nur äußerst selten durchgeführt wird.

Besonderheiten der Kanalanordnung in einem 9-stöckigen Gebäude

Bei Standardgebäuden erfolgt der Luftwechsel im natürlichen Modus. Frischluft strömt in die Wohnungen, die Abluft wird über Lüftungsschächte abgeführt, die mit Nebenkanälen ausgestattet sind.

Meistens sind die Kanäle von den Abluftöffnungen in den Wohnungen nach dem Schema 'alle 2 Etagen' verlegt, sie können aber auch etagenweise angelegt sein.

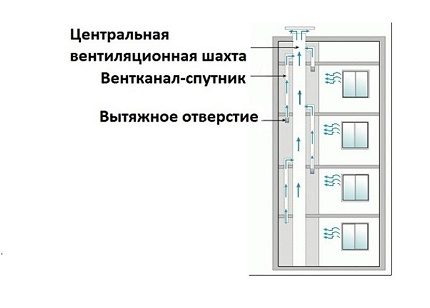

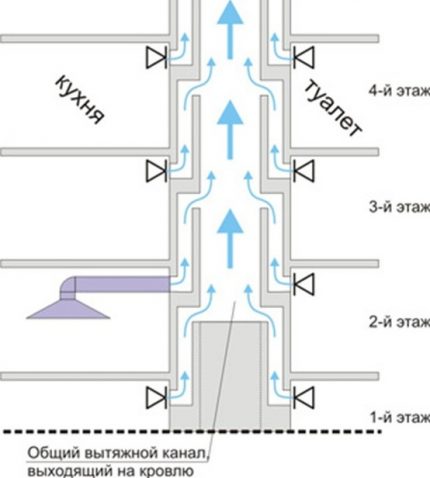

Schema der Lüftungsanlage, typisch für ein standardmäßiges mehrstöckiges Haus. Der gemeinsame Abluftschacht führt direkt zum Dach, die Nebenkanäle sind parallel verlegt und nacheinander angeschlossen.

Gemäß den Normen erfolgt die Ableitung von der 8. bis 9. Etage nicht über einen gemeinsamen Schacht, sondern separat. Bei der Erstellung eines solchen Schemas werden die durchschnittlichen atmosphärischen Bedingungen berücksichtigt, d. h. die Außentemperatur beträgt +5 °C und es herrscht Windstille.

Dieses Schema gilt als wenig effizient, da bei sich ändernden natürlichen Bedingungen die Funktionalität der natürlichen Belüftung abnimmt. Beispielsweise ist sie bei großer Hitze nutzlos. Auch eine Verstopfung der Lüftungskanäle ist möglich, was die Luftbewegung vollständig blockiert.

Bei fehlender normaler Abluft ist eine Notfallreinigung erforderlich. Obwohl sie normalerweise alle 5-6 Jahre durchgeführt wird.

Systeme mit Zwangsbelüftung

Im modernen Wohnungsbau werden zur Abdichtung von Fenster- und Balkonöffnungen Kunststoff- und Metall-Kunststoff-Konstruktionen verwendet. Isolierglasfenster aus Polymeren und Aluminium sind robuster als Holz, blockieren jedoch oft die natürlichen Zufuhrkanäle für Frischluft vollständig.

Auch die Türen schließen dicht mit dem Boden ab, sodass die Räume vollständig luftdicht sind. Es findet keine Luftzufuhr statt, und ohne ein effektives Zuluftsystem wird auch die Abluft nutzlos.

Um das Problem der Frischluftzufuhr in alle Wohnungen zu lösen, wird in Luxuswohnhäusern spezielle Ausrüstung installiert – Zu- und Abluftanlagen.

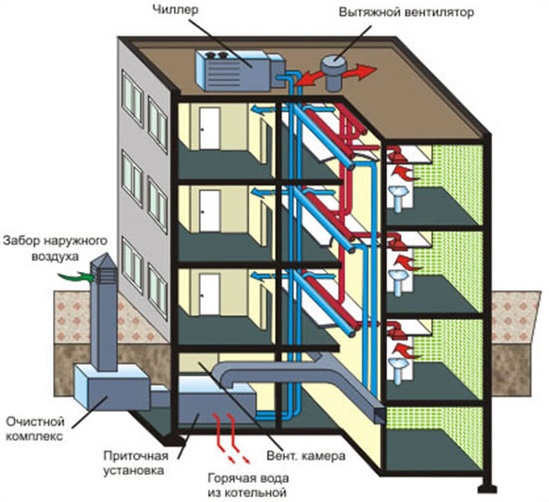

Beispiel für die Installation einer Zu- und Abluftanlage in einem Mehrfamiliengebäude. Unten, im Keller oder Sockelgeschoss, wird die Zuluftausrüstung mit Filterung und Lufterwärmung installiert, auf dem Dach – ein Kühler und ein Ventilator.

Das System der Zu- und Abluftlüftung ist recht komplex, und für die Montage seiner einzelnen Komponenten muss Platz im Keller (Erwärmung der Zuluft) und auf dem Dach (Ventilator und Kühler) vorgesehen werden.

Im Gegensatz zur natürlichen Belüftung ist die mechanische Belüftung energieabhängig. Außerdem besteht sie aus einem Satz komplexer Geräte, die von einer einzigen Schalttafel aus gesteuert werden.

Die Lüftungssteuerung wird neben der Zuluftausrüstung im Keller installiert, und nur qualifiziertes Wartungspersonal hat Zugang dazu.

Man kann sagen, dass in Wohnhochhäusern alle drei Arten von Belüftung vorhanden sind, wobei die natürliche Belüftung am weitesten verbreitet ist, während die Installation einer mechanischen oder kombinierten Anlage derzeit noch begrenzt ist.

Organisation der Luftzirkulation in der Wohnung

Betrachten wir, wie die Luft in einer einzelnen Wohnung ohne Installation zusätzlicher Luftwechselgeräte zirkuliert.

Wie bereits oben erwähnt, gelangt Frischluft durch allerlei Fensterritzen und -spalte sowie durch Türöffnungen – angelehnte Türen und die Spalten darunter.

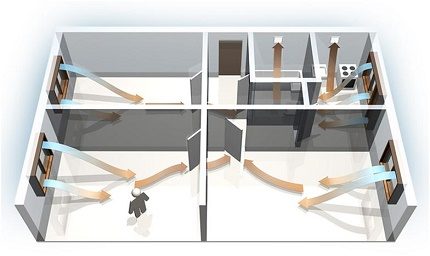

Das Schema zeigt die Luftströmungsrichtung deutlich. Die Luft gelangt durch Fenster oder Türen der Wohnräume und bewegt sich zu den Lüftungsöffnungen.

Komfortables Wohnen in Wohnungen wird durch eine Reihe von Faktoren bestimmt, darunter die Luftwechselrate und das Volumen der regelmäßig ausgetauschten Luft.

Es gibt Normen, die den Luftstrom regeln.

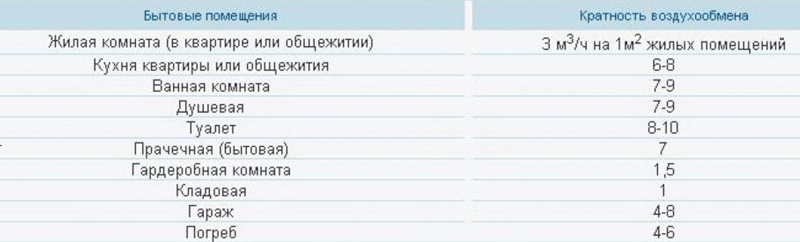

Tabelle der Luftwechselrate, geeignet für ein Mehrfamilienhaus. Der Luftwechsel sollte dort aktiver stattfinden, wo eine erhöhte Luftfeuchtigkeit herrscht, also in der Küche und in den Sanitärräumen.

In Altbauten funktionieren die Lüftungsschächte nicht immer zu 100 %, was man auf einfache Weise überprüfen kann. Man nehme ein Blatt Papier und halte es vor die technische Lüftungsöffnung. Wenn das Blatt nicht durch den Sog gehalten wird und herunterfällt, ist die natürliche Lüftung gestört.

Statt des Blattes kann man eine brennende Kerze oder ein Streichholz verwenden. An der Bewegung der Flamme erkennt man, ob ein Luftzug aus dem Raum nach außen besteht.

Die Regeln zur Überprüfung der Lüftung in der Wohnung und die Wege zur Problemlösung haben wir in einem anderen Artikel detailliert behandelt.

Probleme mit der Lüftung wirken sich negativ auf das Wohlbefinden der in den Wohnungen lebenden Menschen aus. Fehlende Frischluft verursacht ungesunde Schläfrigkeit, schnelle Ermüdung und Kopfschmerzen.

Besonders empfindlich reagieren darauf Menschen mit Herz- und Atemwegserkrankungen. Sie möchten ständig die Fenster und Kippfenster offen halten, was zu einer starken Abkühlung der Räume und in der Folge zu einer Zunahme von Erkältungskrankheiten führt.

Wir empfehlen Ihnen auch, sich über die Wiederherstellung der Lüftung und die Funktionsfähigkeit der Luftkanäle zu informieren.

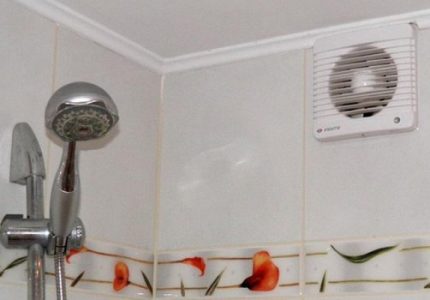

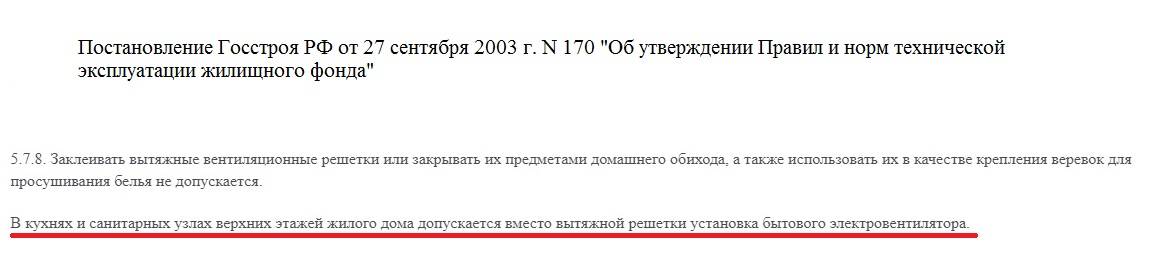

Die Effizienz der natürlichen Abluftanlage kann mit einem einfachen Gerät gesteigert werden – einem Lüfter, der im Lüftungsauslass im Sanitärraum installiert ist.

Wenn über dem Küchenherd eine regelmäßig eingeschaltete Dunstabzugshaube mit Luftabführung in den Lüftungsschacht installiert ist, trägt dies ebenfalls zu einem schnellen Luftwechsel in der Küche und den angrenzenden Räumen bei.

Bei Bedarf können die Bewohner auch selbst für die Luftzufuhr sorgen. Dazu nutzen sie sowohl das normale Lüften als auch spezielle mechanische und technische Vorrichtungen, wie zum Beispiel ein Zuluftventil am Fenster.

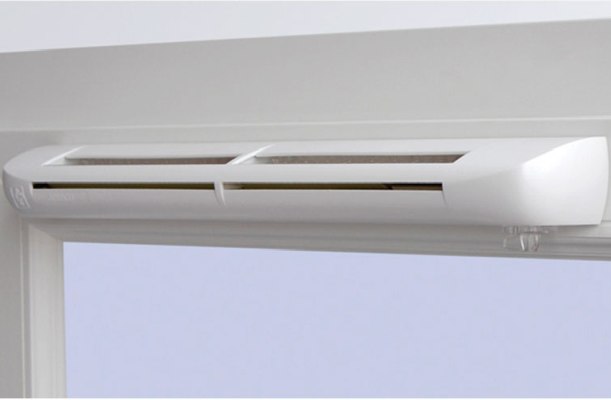

Die Ventile werden nicht nur an Isolierglasscheiben, sondern auch in den Wänden angebracht, meistens unterhalb der Fenster in der Nähe von Heizkörpern. Die Luft von außen gelangt durch eine kleine Öffnung mit einem Durchmesser von 5 bis 10 cm in den Raum und wird durch die Wärme des Heizkörpers oder Konvektors erwärmt.

Es gibt automatische Modelle, die empfindlich auf Temperatur- und Feuchtigkeitsänderungen reagieren: Sobald die Parameter die Norm überschreiten, wird gelüftet.

Als fortschrittlicher gilt jedoch die zentrale Zuluftanlage vom Kanaltyp. Sie kann nur in einem Einfamilienhaus selbst installiert werden, da sich in Mehrfamilienhäusern spezielle Fachdienste um solche Systeme kümmern.

Die Luftkanäle und Zuluft-/Erwärmungsgeräte befinden sich über den Räumen, in den Decken und verlaufen in den Wänden, daher werden sie bereits während der Bauphase installiert.

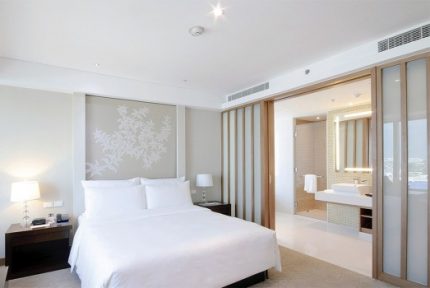

Die Kanal-Zuluftbelüftung wird in Neubauten der sogenannten Luxusklasse installiert. Eine der Voraussetzungen für die Montage sind hohe Decken, die eine Installation ohne Beeinträchtigung des Innenraums ermöglichen.

Wie Sie sehen, lässt sich das Fehlen eines gut funktionierenden natürlichen Lüftungssystems teilweise durch die Installation zusätzlicher Geräte ausgleichen. Einziger Nachteil sind die einmaligen Zusatzkosten für den Kauf der Geräte und die laufenden Kosten für den Stromverbrauch.

Wie erfolgt die Lüftung der Kanalisation?

Das Ableiten unangenehmer Kanalisationsgerüche ist ebenfalls für ein komfortables Wohnen in Mehrfamilienhäusern notwendig. Das System der „Belüftung“ der Kanalisation ist auf ein Minimum reduziert: Die Gase werden durch denselben Steigstrang abgeführt, über den auch die Abwässer abgeleitet werden.

Damit unangenehme Gerüche die Bewohner nicht stören, ist der Steigstrang mit einer Verlängerung zum Dach hin ausgestattet – einem Lüftungs- (Fall-)Rohr.

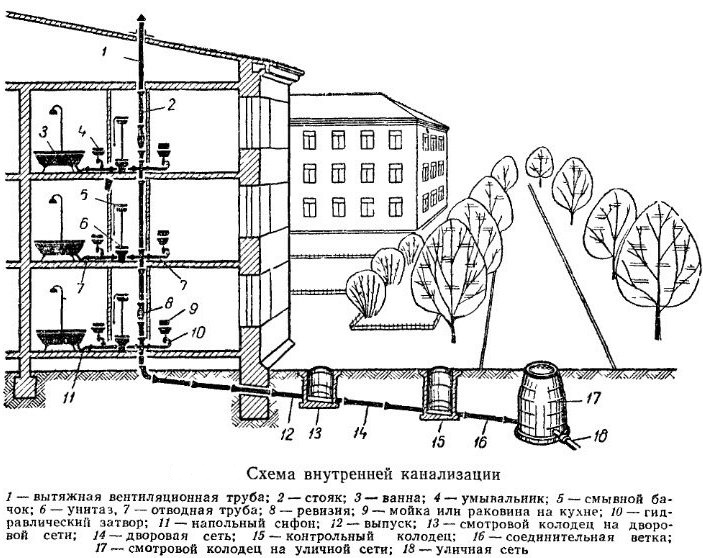

In dem Schema ist gut zu erkennen, wie die Kanalisationsbelüftung aufgebaut ist. Alle sanitären Einrichtungen der Wohnungen sind an einen gemeinsamen Steigstrang angeschlossen, der auf der einen Seite mit einem Fallrohr endet und auf der anderen Seite mit einem Auslass, der zum zentralen Stadtnetz führt.

Wenn man die Anordnung kennt, kann man verstehen, warum Umbauarbeiten an Badezimmern eine Genehmigung erfordern. Wenn die Position des Steigrohrs geändert oder eine große Anzahl von Sanitäreinrichtungen angeschlossen wird, kann die Funktion des Lüftungssystems beeinträchtigt werden.

Bei der Ausstattung des Abwassernetzes unter Berücksichtigung der Belüftung des Systems wird SNiP 2.04.01-85 beachtet.

Fazit und nützliche Videos zum Thema

Um die Belüftung selbst zu verbessern, ist es notwendig, Fachleute zu konsultieren und die wirtschaftlichste und effektivste Methode zu wählen.

Expertenmeinungen von Fachleuten:

Über den gleichmäßigen Betrieb von zwei oder mehr Lüftungskanälen:

Wofür sind Turbodeflektoren nötig:

Wie installiert man ein Zuluftventil:

Der natürliche Lüftungsmodus, der für Mehrfamilienhäuser typisch ist, erfüllt seinen Zweck nicht immer vollständig. Wenn im Gebäude kein zentrales Zwangsbelüftungssystem vorhanden ist, kann der Luftzu- und -abfluss mit Hilfe von Haushaltsgeräten selbst organisiert werden.

Wohnen Sie in einer Wohnung in einem mehrstöckigen Gebäude? Teilen Sie Ihre Erfahrungen bei der Einrichtung des Lüftungssystems mit, erzählen Sie uns, welche Geräte Sie verwenden, um einen vollständigen und rechtzeitigen Luftaustausch in allen Räumen Ihrer Wohnung zu gewährleisten. Hinterlassen Sie Ihre Kommentare unter unserem Artikel – Ihre Ratschläge könnten vielen Wohnungseigentümern nützlich sein.
