Zuluftlüftungsklappe in der Wand: Besonderheiten der Einrichtung

Im Bestreben, das Haus vor Kälte, Lärm, Staub und anderen negativen Umwelteinflüssen zu schützen, dichtet der Mensch die Baukonstruktionen ab. Mit der Verbesserung der Isoliereigenschaften nimmt die Qualität der Belüftung ab – die Zufuhr von frischer Luft wird reduziert.

Das Problem kann auf verschiedene Weise gelöst werden. Eine der zugänglichsten und effektivsten Methoden ist die Installation einer Zuluftklappe in der Wand, um die notwendige Frischluftzufuhr zu gewährleisten. In diesem Material berichten wir über die Notwendigkeit der Installation dieses Geräts, wägen alle “Vor-” und “Nachteile” ab und lüften die Geheimnisse der Montage einer Wandzuluftklappe.

Notwendigkeit der Installation einer Lüftungsklappe

Die Hauptfunktion der Zuluftlüftungsklappe ist die Sicherstellung der Frischluftzufuhr in die Wohnung oder das Haus.

Der Wandlüfter normalisiert das Raumklima, wenn die natürliche Belüftung ihrer Aufgabe nicht gewachsen ist.

Mit dem massenhaften Austausch von Holzfensterblöcken durch PVC-Produkte hat die natürliche Belüftung ihre Wirksamkeit verloren – die Luftzufuhr von außen hat aufgrund der Dichtheit moderner Konstruktionen erheblich abgenommen. Die Zirkulationsgeschwindigkeit der Luftströme in einem geschlossenen Raum strebt gegen Null, was sich äußerst negativ auf die Raumluftqualität auswirkt.

Das erste Anzeichen unzureichender Luftzufuhr ist das Auftreten von Kondenswasser an den Fenstern. Die erhöhte Luftfeuchtigkeit begünstigt die Entwicklung von Mikroorganismen – Schimmel und Pilzen.

Wenn keine Maßnahmen zur Verbesserung der Belüftung ergriffen werden, können die anfänglichen kleinen Unannehmlichkeiten im Laufe der Zeit zu ernsteren Folgen führen:

1. Die Kohlendioxidkonzentration steigt, was sich negativ auf das Wohlbefinden auswirkt. Schnelle Ermüdung, Schläfrigkeit, Kopfschmerzen, verminderte Leistungsfähigkeit – die Folgen von Sauerstoffmangel.
2. Hohe Luftfeuchtigkeit und fehlende Luftzirkulation sind ein hervorragendes Umfeld für die Entwicklung von Krankheitserregern. Schimmelsporen können allergische Reaktionen hervorrufen oder Asthma bronchiale auslösen. Gefährdet sind Kleinkinder und Personen mit geschwächtem Immunsystem.
3. Die Abluftanlage arbeitet bei geringer Luftzufuhr ineffizient – unangenehme Gerüche, Verunreinigungen und Schadstoffe werden nicht auf natürlichem Wege abgeführt.
4. Bei ständiger hoher Luftfeuchtigkeit verschleißen die baulichen Elemente des Gebäudes schneller.

Das Fenster im Lüftungsmodus kann die genannten Probleme lösen, gleichzeitig werden jedoch die Hauptvorteile der „Kunststoffverglasung“ zunichte gemacht: Wärme- und Schalldämmung.

Wir empfehlen Ihnen auch, den Artikel über andere Arten der Einrichtung der Zuluftlüftung zu lesen.

Der Wandlüfter normalisiert die Luftbewegung im Raum. Unter normalen Bedingungen (Druckdifferenz 10 Pa) lassen die meisten Modelle etwa 25-30 m³/h durch, was den Anforderungen der Hygienestandards entspricht.

Aufbau und Funktionsprinzip

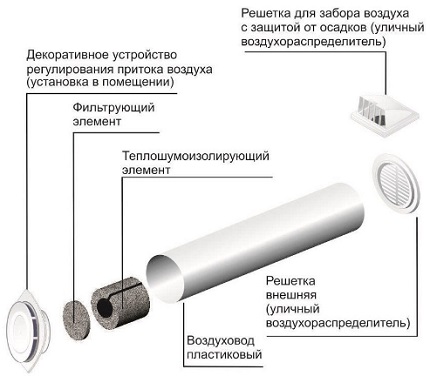

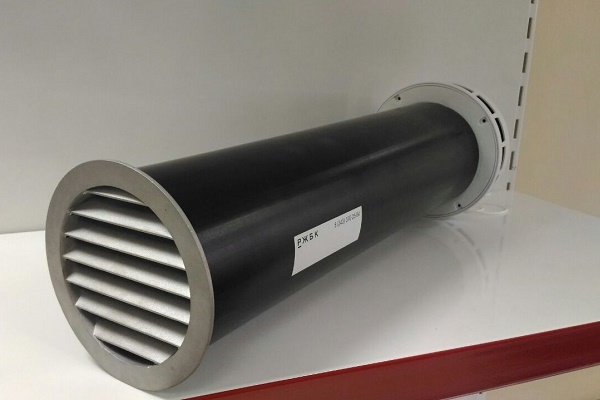

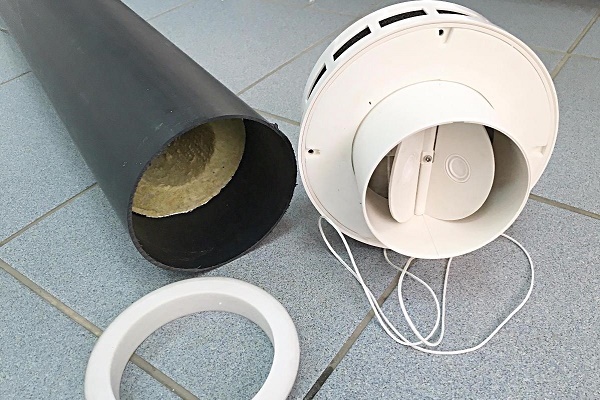

Die Konstruktion des Zuluftventils ist recht einfach. Das Gerät besteht aus einem zylindrischen Gehäuse mit einem Durchmesser von 6-14 cm. Im Inneren des Ventils befinden sich Wärme- und Schalldämmung sowie ein Filter.

Modelle verschiedener Hersteller können äußerlich unterschiedlich aussehen. Einige Lüfter sind mit zusätzlichen Elementen und Funktionen ausgestattet. Zum Beispiel: Temperatursensor, Feuchtigkeitsregulierung, Ventilator, Fernbedienungssystem.

Die einzelnen Elemente der typischen Ventilkonstruktion erfüllen folgende Funktionen:

1. Luftkanal. Durch das Rohr gelangen die Luftmassen von außen in den Raum. Der Durchmesser des Luftkanals bestimmt maßgeblich die Leistung des Zuluftventils. In der Regel besteht dieses Element aus Kunststoff.

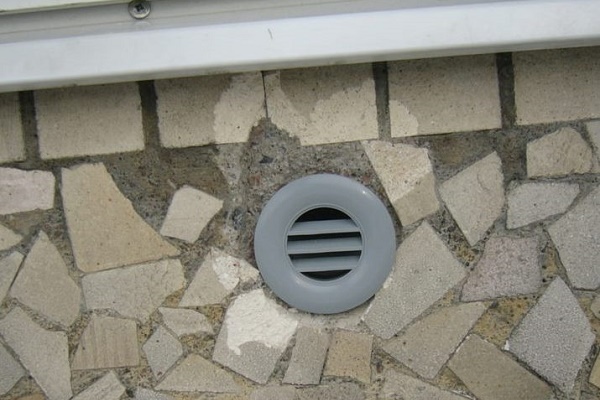

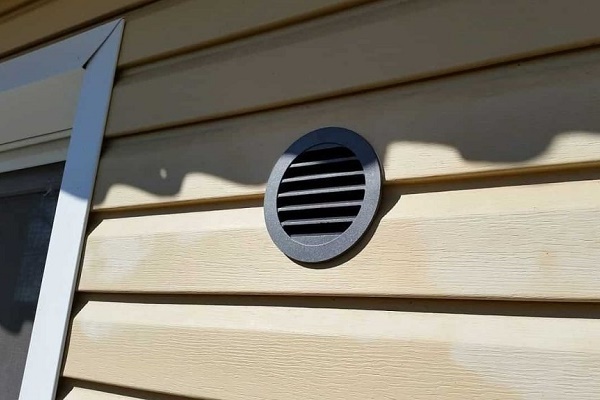

2. Lüftungsgitter. Es wird an der Außenseite der Wand angebracht und dient zum Schutz der inneren Geräteelemente vor Kleintieren, Niederschlag und Schmutz. Das optimale Herstellungsmaterial ist Aluminium. Bei einigen Modellen ist ein Mückenschutzeinsatz aus Polymerfäden vorgesehen.
3. Wärme- und Schalldämmeinlage. Sie verläuft durch den gesamten Luftkanal und schützt die Wand vor Durchfrieren, während sie gleichzeitig den Außenlärm reduziert.
4. Filterelement. Es reinigt die eintretende Luft von Staub.

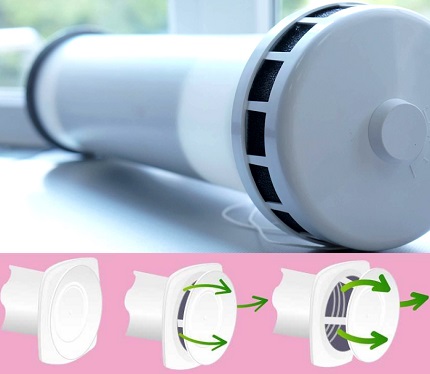

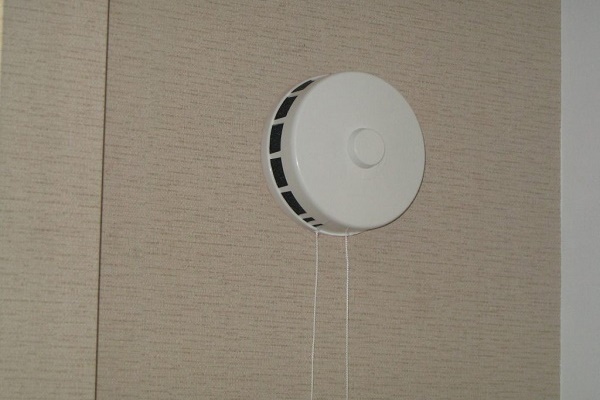

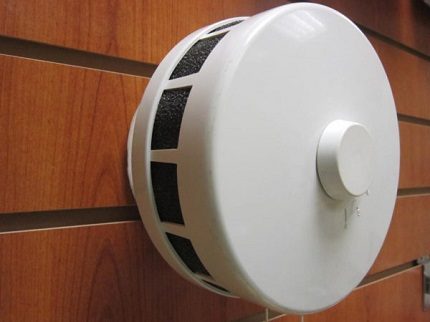

5. Zierabdeckung. Sie wird an der Innenseite der Wand angebracht. Der Kunststoffkopf ist mit einem Griff zur Regulierung des Luftstroms versehen.

Viele Hersteller statten das Ventil mit einem Dichtungsring mit Klappe aus. Beide Teile werden an der Innenseite der Wand angebracht und halten Windböen zurück.

Mithilfe des Lüfters kann der Luftaustausch gesteuert werden, indem die Zirkulation der Luftmassen zwangsweise erhöht oder unterdrückt wird. Bei richtiger Platzierung des Ventils entstehen keine Zugluft.

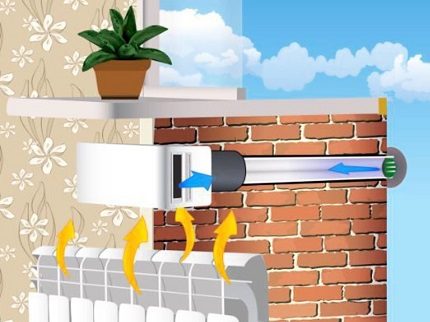

Das System funktioniert nach einem einfachen Prinzip. Die Luft wird beim Durchströmen des Gitters und des Filters gereinigt, bewegt sich durch den Wärme- und Schalldämmkanal und erwärmt sich leicht. Im begrenzten Raum des Rohrs verringert sich die Geschwindigkeit des Luftstroms, er gelangt in die verstellbare Klappe und dann durch die Öffnungen in den Innenraum.

Die Lüftung kann bei geschlossenen Fenstern kontinuierlich erfolgen. Dabei wird der Raum nicht abgekühlt. Wenn in Ihrem Raum Kunststofffenster installiert sind, könnte es sich lohnen, die Installation eines Zuluftventils am Fenster in Betracht zu ziehen.

Für eine normale Luftzirkulation müssen jedoch die folgenden Bedingungen erfüllt sein:

• Vorhandensein einer funktionierenden Abluftanlage;
• Bewegung der Luftmassen auch bei geschlossenen Türen im Raum – es muss ein Spalt von 1,5 cm zwischen Boden und Tür vorgesehen werden oder es müssen Lüftungsgitter installiert werden.

Die Funktion der Abluftanlage kann experimentell überprüft werden. Öffnen Sie das Fenster und halten Sie dünnes Papier an das Gitter. Bei gutem Zug wird das Blatt an den Lüftungskanal gezogen.

Wenn das Blatt nicht am Gitter haftet, bedeutet dies, dass die Lüftung gereinigt werden muss. In der warmen Jahreszeit ist die Luft sehr „schwer“ und die Funktion der natürlichen Lüftung kann nicht überprüft werden.

Argumente «dafür» und «dagegen»

Das Wandzuluftventil hat, wie jedes andere Gerät, unbestreitbare Vor- und Nachteile.

Argumente für das Lüftungsgerät:

1. Die Häufigkeit des Öffnens/Schließens des Fensters wird reduziert. Dies verlängert die Lebensdauer der Fensterbeschläge und spart Zeit.
2. Die Leistung von in der Wand installierten Lüftungsventilen übertrifft die von Fenster-Zuluftgeräten und kann 60-70 m³/h erreichen.
3. Das Gerät beseitigt teilweise Verunreinigungen und filtert die Außenluft.
4. Möglichkeit der Regulierung des Luftstroms je nach Jahreszeit und Bedarf des jeweiligen Hauses.
5. Das Gerät hat kompakte Abmessungen – der innere Kasten ist an der Wand kaum sichtbar und kann hinter einem Vorhang versteckt werden.
6. Im Vergleich zum gewöhnlichen Lüften durch das Fenster geht der Betrieb des Wandventils nicht mit Wärmeverlusten einher.
7. Das Zuluftgerät erhöht die Effizienz der Abluft – feuchte Abluft wird schneller abgeführt.

Das System funktioniert autonom – das Ventil arbeitet aufgrund des Druckunterschieds zwischen Außen- und Innenraum.

Ein Lüftungsventil ist relativ günstig. Bei Bedarf kann die einfachste Modell des Geräts aus verfügbaren Materialien selbst hergestellt werden.

Negative Aspekte der Nutzung von Zuluftgeräten:

• Notwendigkeit, ein Durchgangsloch in der Wand zu bohren – die Integrität der Konstruktion wird in gewisser Weise beeinträchtigt;
• Nichteinhaltung der Montagetechnik kann zu einem Durchfrieren der Wand oder des Luftkanals führen;
• Bei starkem Frost kann die Zuluftlüftung zu einer Temperaturabsenkung im Raum führen.

Manche verzichten auf die Installation eines Wandventils wegen der Notwendigkeit, ein Loch in die Konstruktion zu bohren. Die Arbeit erfordert bestimmte Fähigkeiten des Ausführenden. Um eine effektive Belüftung zu gewährleisten, sollte der Filter des Geräts regelmäßig von angesammeltem Schmutz gereinigt werden.

Auswahlparameter des einbaubaren Lüftungsgeräts

Bevor Sie ein Zuluftventil kaufen, sollten Sie die wichtigsten Parameter verschiedener Modelle vergleichen:

• Leistung des Geräts;
• zulässige Betriebstemperatur;
• Länge und Durchmesser des Luftkanals;
• Steuerungsart;
• Schalldämmungsniveau;
• Herstellerfirma.

Leistung des Zuluftgeräts. Im Durchschnitt liefern Wandventile bis zu 40 Kubikmeter Frischluft pro Stunde. Bei der Bestimmung der optimalen Leistung sollten Sie das Raumvolumen, dessen Nutzung und die Anzahl der Bewohner berücksichtigen.

Für Wohnbereiche beträgt der Luftwechselstandard 3 Kubikmeter pro Stunde pro Quadratmeter Wohnfläche. Wenn die Wohnung drei oder mehr Räume hat, müssen mehrere Ventile installiert werden.

Betriebstemperatur. Die Hersteller geben den Bereich der Betriebstemperaturen an. Die Modellwahl hängt von den klimatischen Bedingungen der jeweiligen Region ab. Wenn ein Lüftungsventil für eine «warme» Gegend unter frostigen Winterbedingungen verwendet wird, kann sich ständig Kondenswasser bilden. Die gefrorene Flüssigkeit bildet einen Eisstopfen, und die Funktion des Zuluftkanals wird blockiert.

Abmessungen des Luftkanals. Die Rohrlänge wird anhand der Wandbreite gewählt. Der Kanalquerschnitt bestimmt die Durchlasskapazität des Ventils – je größer, desto leistungsfähiger das Gerät. Bei der Wahl der Größe und Form des Luftkanals ist der Installationsort des Zuluftgeräts zu berücksichtigen.

Wenn das Ventil unter einem Fenster montiert wird, müssen Sie den Abstand zwischen dem Heizkörper und der Fensterbank messen. Das dekorative Gitter muss problemlos in diesen Bereich passen.

Steuerungsmethode. Auf dem Markt sind manuelle und automatisierte Modelle erhältlich. Erstere sind preisgünstig, die Lüftungsintensität wird mit einem manuellen Schalter reguliert.

Automatisierte Geräte sind mit einem Hygrostat ausgestattet – einem Gerät, das die Luftfeuchtigkeit im Raum kontrolliert. Sie stellen den gewünschten Feuchtigkeitswert selbst ein (40-60 %), und wenn dieser Wert überschritten wird, öffnet sich die Klappe des Ventils. Nach der Normalisierung der Feuchtigkeit wird die Luftzufuhr von außen gestoppt.

Schall- und Wärmedämmung. Beim Einbau eines Lüftungsventils in eine dicke Wand ist das Vorhandensein einer Schalldämmeinlage äußerst wünschenswert. Eine grundlegende Wärmedämmung ist bei allen Modellen vorhanden, für nördliche Regionen ist es jedoch besser, ein Gerät mit einem zusätzlichen Dämmmantel zu wählen.

Die zusätzliche Wärmedämmung minimiert das Risiko eines Einfrierens des Lüftungskanals bei starkem Frost und gewährleistet so einen unterbrechungsfreien Betrieb des Systems das ganze Jahr über.

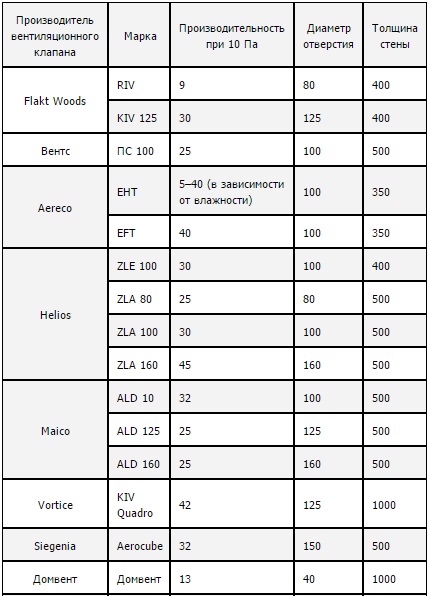

Hersteller. Auf dem Markt für Lüftungsgeräte sind Wandventile ausländischer und inländischer Firmen erhältlich. Positive Bewertungen von Verbrauchern erhielten folgende Marken und Modelle: Flakt Woods (Riv, Kiv125), Vents (PS100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Domvent u. a.

Das hygromechanische Wandzuluftventil Aereco EHT liefert je nach Luftfeuchtigkeit im Raum ein Luftvolumen von 5 bis 40 m³/h.

Montagetechnik der Wandzuluftklappe

Der Installationsprozess des Geräts ist recht einfach, aber für die Arbeit wird spezielle Ausrüstung benötigt. Es ist wichtig, den richtigen Montageort zu wählen und die Vorgehensweise einzuhalten.

Bestimmung des optimalen Installationsorts

Bei der Auswahl eines Raums für die Installation eines Wandlüfters sollten Sie die folgenden Regeln beachten:

1. Die Montage sollte vorzugsweise an einer tragenden Wand erfolgen.
2. In einem Mehrfamilienhaus ist es besser, das Ventil so zu installieren, dass der äußere Teil auf einen Balkon oder eine Loggia führt.
3. Es ist nicht wünschenswert, die Zuluftlüftung an einer Gebäudewand zu installieren, die zu einer Straße oder einem Industriegebiet zeigt.

Es wird nicht empfohlen, ein Wandventil in Räumen mit hoher Luftfeuchtigkeit zu verwenden – im Winter besteht ein hohes Risiko des Einfrierens des Geräts. Alternativ können Luftzufuhrgeräte mit Heizfunktion verwendet werden.

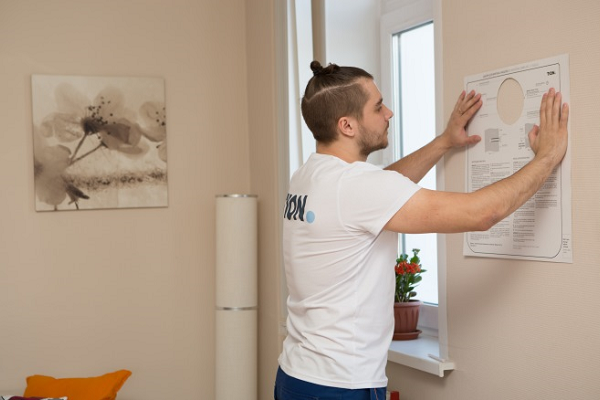

Nachdem Sie sich für die Wand entschieden haben, müssen Sie den optimalen Ort für die Durchführung des Ventils wählen.

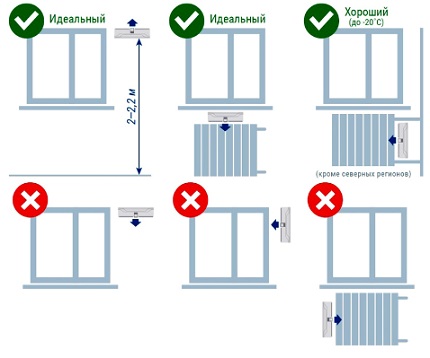

Als am besten geeignet gelten die folgenden Bereiche:

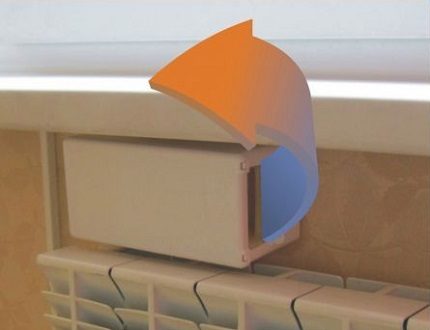

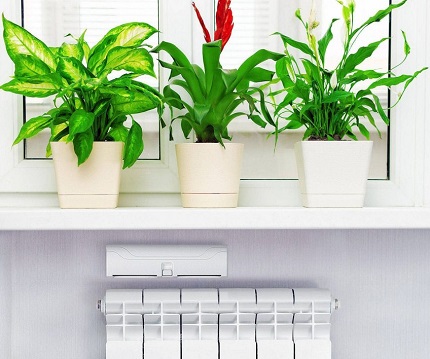

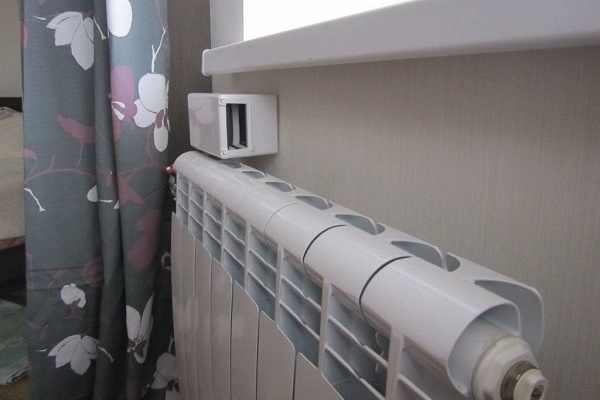

• zwischen Fensterbrett und Heizkörper – die Zuluft wird vom Heizkörper erwärmt und im Haus verteilt;
• oben in der Fensteröffnung (2-2,2 m) – die Luftmassen gelangen in eine warme Umgebung, erwärmen sich auf eine angenehme Temperatur und sinken nach unten.

In beiden Fällen lässt sich die Wandklappe hinter einem Vorhang verstecken.

Bei der Installation des Lüftungsgeräts oben am Fenster muss ein Mindestabstand von 30 cm zwischen der Laibung und dem Gerät eingehalten werden – dies verringert die Gefahr des Einfrierens des Lüftungskanals.

Erforderliche Werkzeuge und Materialien

Für den Einbau der Zuluftklappe in die Wand werden benötigt:

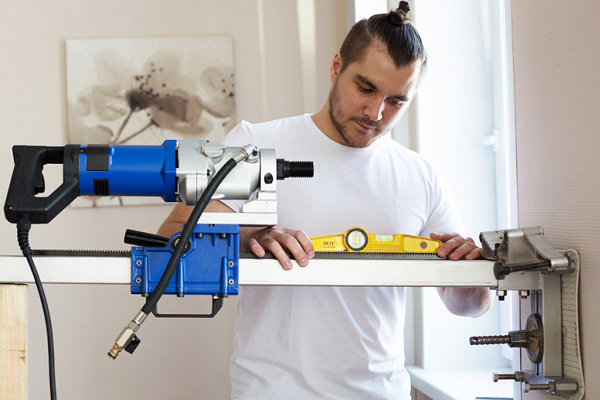

• ein Standbohrer oder ein leistungsstarker Bohrhammer mit Diamantkrone, deren Durchmesser etwas größer sein sollte als der Luftkanal;
• ein Industrie- oder Haushaltsstaubsauger – besonders wichtig, wenn die Montage in einem „sauberen“ Bereich erfolgt, in dem die Renovierung bereits abgeschlossen ist;
• Montageschaum;
• Putzmischung;
• Baumesser;
• Kreuzschlitzschraubendreher;
• Markierungswerkzeuge: Maßband, Wasserwaage, Bleistift.

Die Installation des Lüftungsgeräts ist eine staubige und laute Arbeit. Daher müssen persönliche Schutzausrüstungen verwendet werden: Handschuhe, Schutzbrille, Gehörschutz und Atemschutzmaske mit Staubfilter.

Für die Installation einer Lüftungsklappe mit Brieser (einem Gerät zur Reinigung und Erwärmung der Luft) ist eine Diamantbohreinrichtung erforderlich, da eine normale Bohrmaschine kein Loch mit ausreichendem Durchmesser bohren kann:

Reihenfolge der Arbeiten

Der gesamte technologische Prozess kann in mehrere Hauptschritte unterteilt werden.

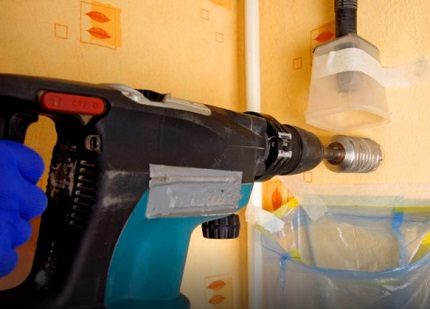

Schritt 1. Vorbereitung der Wand. Wenn das Gebäude mit vorgehängten Paneelen verkleidet ist, müssen diese vorübergehend demontiert werden. Auf der Innenseite der Wand die Markierung für die Bohrung anbringen – den Sockel der Klappe anlegen und die Kontur mit einem Bleistift nachzeichnen. Es ist empfehlenswert, die Staubentfernung zu organisieren.

Fixieren Sie die Plastiktüte und den Behälter mit Malerkrepp. Schließen Sie oben an die 'Falle' den Schlauch des Staubsaugers an – der beim Bohren entstehende Staub wird in den Auffangbehälter geleitet.

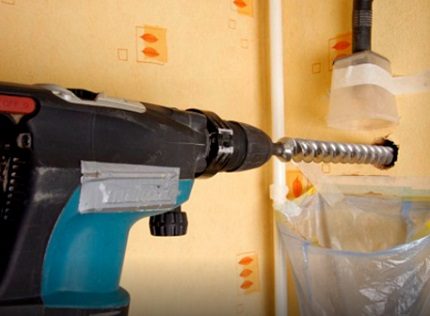

Schritt 2. Bohren des Lochs. Bohren Sie mit einem Diamantbohrkern oder Bohrer ein Startloch mit einer Tiefe von 7-10 cm. Entfernen Sie abgeplatzte Betonstücke, schlagen Sie mit einem Meißel eine Kerbe in die Mitte für eine stabilere Positionierung des Bohrers. Der gesamte Kanal muss mit einem leichten Gefälle nach außen angelegt werden, um das Eindringen von Feuchtigkeit in den Raum zu verhindern.

Während des Bohrens muss der Arbeitsbereich regelmäßig befeuchtet werden – diese Maßnahme reduziert die Staubentwicklung und schützt das Werkzeug vor Überhitzung.

Schritt 3. Reinigung des Kanals. Stecken Sie den Schlauch des Staubsaugers in die gebohrte Nut und entfernen Sie den gesamten Staub aus dem Loch.

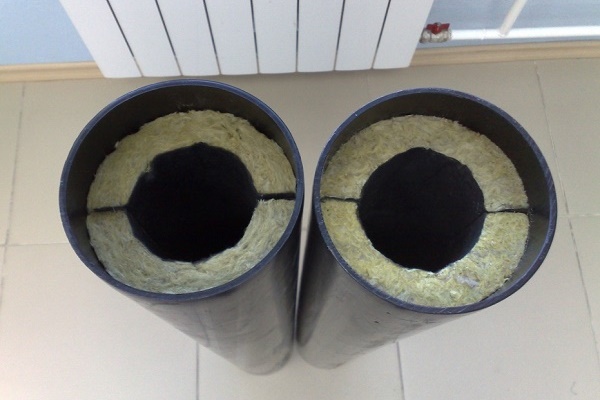

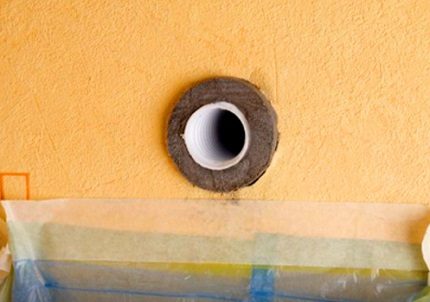

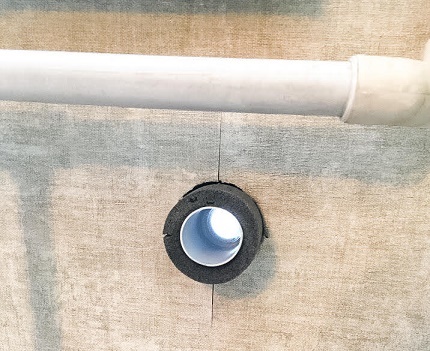

Schritt 4. Montage der Wärmedämmung. Für die Platzierung einer zusätzlichen Schicht Wärme- und Schalldämmung kann eine Erweiterung des Lochs erforderlich sein. Die genauen Maße des Kanals hängen von der Art der Dämmung ab.

Der optimale Wärmeisolator für das Wandventil ist ein geschäumtes Polymermaterial. Es verliert auch bei hoher Luftfeuchtigkeit nicht seine Eigenschaften.

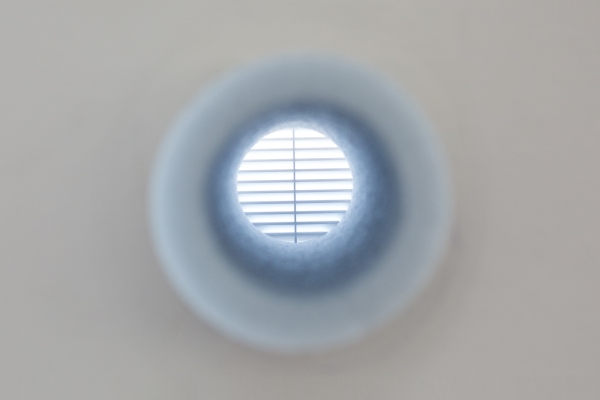

Schritt 5. Montage der Hülse. Setzen Sie das Luftkanalrohr in den Kanal mit der wärmeisolierenden Ummantelung ein und schieben Sie es mit schraubenden Bewegungen nach außen.

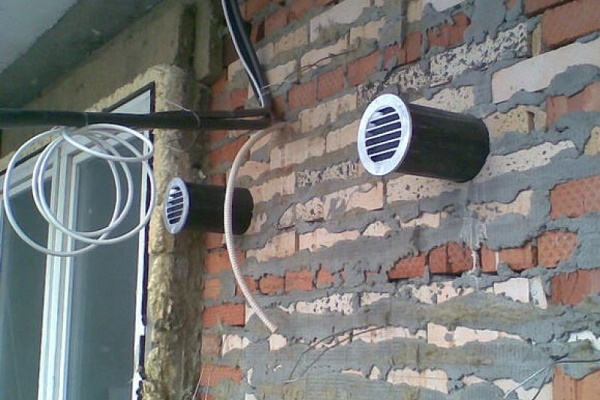

Schritt 6. Montage des Gehäuses und der Abdeckung. Befestigen Sie an der Außenseite der Wand das Schutzgitter. Markieren Sie von innen die Position für das Gehäuse, bohren Sie Löcher, schlagen Sie die Kunststoffdübel ein und fixieren Sie die Platte an der Wand.

Außerdem haben wir einen Artikel, der den Montageprozess des Zuluft-Wandventils detaillierter beschreibt.

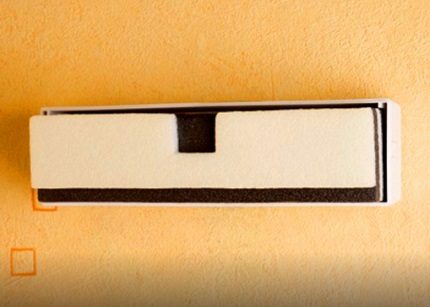

Nachdem das Gehäuse befestigt ist, werden die Klappe zur Regulierung des Luftstroms und der Staubfilter montiert. Der letzte Schritt ist die Montage der Abdeckung.

Wartung der Lüftungsklappe

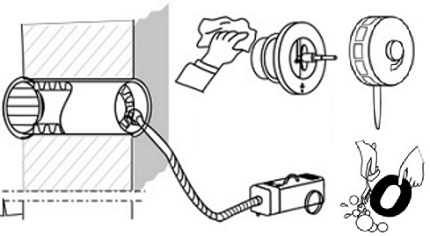

Das Zuluftgerät muss regelmäßig gereinigt werden. In einer Großstadt müssen die inneren Komponenten zweimal jährlich gereinigt werden – Staub, feine Schmutzpartikel und Ruß von Autoabgasen setzen sich auf dem Filter des Geräts ab.

Reinigen Sie das Ventil am besten bei warmem, windstillem Wetter, damit keine kalte Luft durch das Loch in der Wand zieht. Entfernen Sie die Abdeckung von der Innenseite des Geräts, nehmen Sie das Filterelement und die Schalldämmung heraus.

Wenn der Filter und die Schalldämmung aus Kunststoff bestehen, reicht es aus, sie in Seifenwasser zu waschen, zu trocknen und wieder einzusetzen.

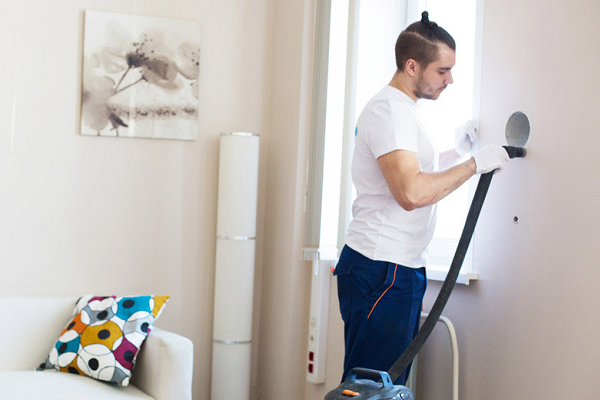

Der Luftkanal muss ebenfalls gereinigt werden – er sollte abgesaugt werden. Wenn das Zuluftgerät im Erdgeschoss oder im Kellergeschoss installiert ist, können Sie das Schutzgitter von der Straßenseite entfernen und den Schmutz mit einem Staubsauger nach außen blasen.

Fazit und nützliche Videos zum Thema

Ein Video über die Notwendigkeit der Installation, die konstruktiven Merkmale und das Funktionsprinzip der Zuluft-Wandventilklappe:

Schritt-für-Schritt-Anleitung zur Montage des Lüftungskanals „Domvent“:

Für den Einbau des Zuluftgeräts in die Wand muss die Außenwand des Hauses durchtrennt werden. Trotz der Aufwändigkeit ist die gestellte Aufgabe technisch einfach. Mit einem Bohrwerkzeug kann der Wohnungs- oder Hauseigentümer das Ventil selbst installieren.
