Befüllung der Heizungsanlage mit Wärmeträger: Wie füllt man mit Wasser oder Frostschutzmittel?

Jährlich nach Ende der Heizperiode werden die autarken wasserführenden Kreisläufe, die den Eigentümern eifrig Wärme geliefert haben, von Wasser oder dem ersetzenden Frostschutzmittel befreit. Mit Einsetzen der ersten kühlen Tage wird erneut die Befüllung der Heizungsanlage mit dem für ihren Betrieb erforderlichen Wärmeträger durchgeführt.

Sie sollten sich mit der Vorgehensweise dieser nicht einfachen Arbeit und der erforderlichen Ausrüstung vertraut machen, um Fehler zu vermeiden. In diesem Material erklären wir, wie Sie das System richtig mit Wasser und nicht gefrierendem Wärmeträger befüllen, welche Regeln während der Arbeit zu beachten sind und wie Sie die richtige Menge Wärmeträger berechnen.

Wie füllen Sie den Heizkreis mit Wasser?

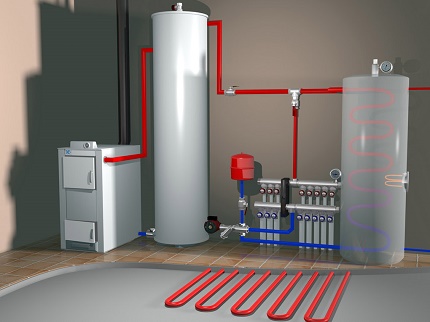

Aufgrund der Fließfähigkeit und der hohen Wärmekapazität werden zur Wärmeübertragung vom Kessel zu den Verbrauchern flüssige Wärmeträger eingesetzt, unter denen Wasser an erster Stelle steht.

Sie wird zum Befüllen selbst der größten Heizsysteme verwendet. Sie ist allgemein verfügbar und kostengünstig, was ihren breiten Anwendungsbereich bestimmt.

Sowohl Wasser aus natürlichen Gewässern oder Brunnen als auch Leitungswasser enthält viele Verunreinigungen und mineralische Einschlüsse. Beim Kochen setzen sich die Verunreinigungen als Kesselstein an den Wänden des Kessels ab und bilden ähnliche Ablagerungen an den Rohren.

Diese Ablagerungen sind äußerst schädlich für Systeme mit den neuesten Modifikationen von Heizgeräten. Daher sollte das Wasser vorbehandelt, abgekocht oder, wenn die Mittel es erlauben, destilliertes Wasser verwendet werden.

Der zweite Nachteil von Wasser ist seine Fähigkeit, Sauerstoff zu enthalten, der Korrosion verursacht. Aufgrund des hohen Mineralgehalts in Verbindung mit dem beim Erhitzen freigesetzten Sauerstoff wird empfohlen, das Wasser in Heizkreisläufen nicht öfter als einmal im Jahr zu wechseln.

Zu den wesentlichen Vorteilen von Wasser als Wärmeträger gehören die optimale Viskosität und Wärmekapazität. Es speichert und gibt Wärme um 15-20 % besser ab als Frostschutzmittel. Es ist ihnen in der Fließfähigkeit unterlegen, wodurch es nicht durch die Dichtungen lösbarer Verbindungen des Systems sickert, aber in der Viskosität überlegen, wodurch es schneller durch die Rohre fließt.

Die am meisten nachgefragte und weit verbreitete Art von Wärmeträger in Heizsystemen – Wasser, das durch seine geringen Kosten und allgemeine Verfügbarkeit besticht.

Berechnung des Wärmeträgervolumens für die Befüllung

Um das eigene Heizsystem korrekt mit Wasser zu befüllen, muss man das benötigte Volumen in Litern ermitteln. Das Volumen des Wärmeträgers lässt sich ohne große Probleme selbst berechnen.

Dazu müssen Sie folgende Werte addieren:

V_Heiz.-Syst.= V_Kessel + V_{Ausdehn.-Gef.} + V_Radiat. + V_Rohre

Das Nutzvolumen des Kessels wird normalerweise vom Hersteller in der technischen Dokumentation des von ihm hergestellten Geräts angegeben. Ebenso das Fassungsvermögen von Gliederheizkörpern. Wenn solche Informationen nicht zu finden sind, gibt es Durchschnittswerte.

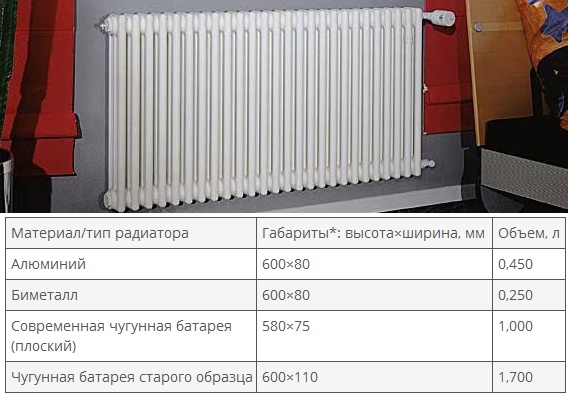

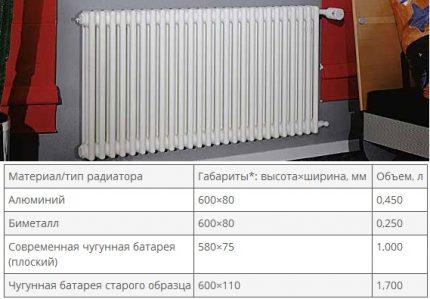

V einer Radiatorensektion in Abhängigkeit vom Gehäusematerial:

In der Tabelle sind Durchschnittswerte des Wasservolumens in Heizkörpern angegeben. Das tatsächliche Volumen variiert je nach Größe des Heizgeräts.

Das Gesamtvolumen des Heizkörpers ergibt sich durch Multiplikation dieser Zahl mit der Anzahl der Sektionen.

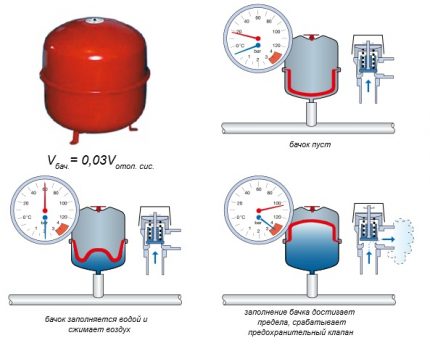

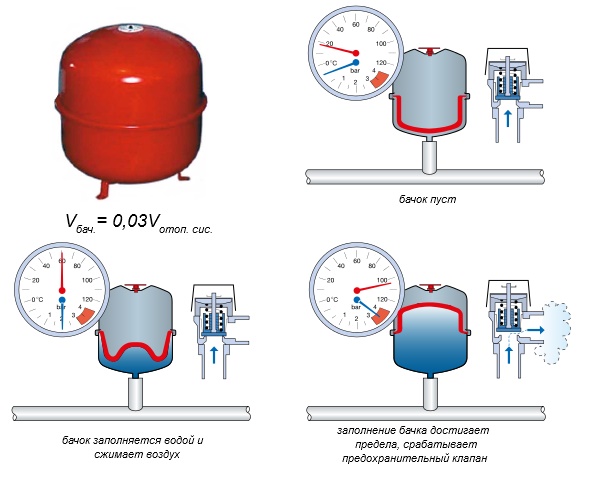

V_{Ausdehn.-Gef.} geschlossenen Typs wird vor dem Kauf so ausgewählt, dass sein Nutzvolumen dem Wasservolumen unter Berücksichtigung der Temperaturausdehnung entspricht oder etwas darüber liegt. Daher muss dieser Parameter ebenfalls bekannt sein.

Nach einem vereinfachten Schema wird das Volumen des Membranausdehnungsgefäßes berechnet, indem das Wasservolumen im System mit dem Faktor 0,03 multipliziert wird.

Für offene Heizsysteme mit einem Ausdehnungsgefäß, das frei mit der Atmosphäre verbunden ist, wird das Volumen gemäß den tatsächlichen Abmessungen angenommen.

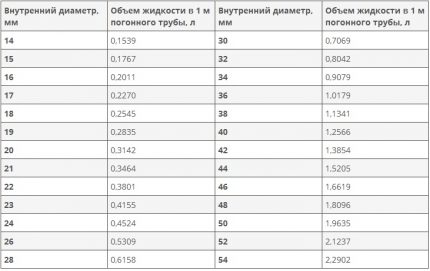

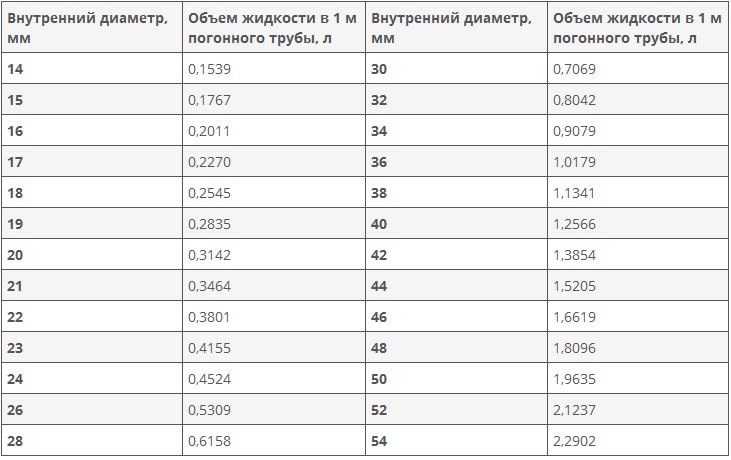

Volumen in den Rohren:

V Rohre = 0.786×D²×L

wobei D der Innendurchmesser der Rohre ist, L die Länge der Rohre.

Das Systemvolumen ist dann gleich:

V System = V Rohre + V Kessel + V Ausdehnungsgefäß + V Verbraucher.

Dabei ist V Verbraucher die Summe der Volumina von Boiler und anderen Geräten. Deren Volumina können der technischen Dokumentation entnommen oder berechnet werden. Das berechnete Volumen muss um 15–20 Prozent erhöht werden, d. h. mit 1,15 oder 1,20 multipliziert werden.

Die einfachste Methode zur Bestimmung des Wasservolumens in der Heizungsleitung bietet eine Tabelle mit bereits vorhandenen Daten.

Eine aufwändigere Methode besteht darin, das System mit Leitungswasser zu füllen und dann abzulassen, wobei das Volumen mit einem Zähler oder Messbehältern gemessen wird.

Manchmal wird Leitungswasser verwendet, aber das verkürzt die Betriebsdauer der Heizung erheblich. Wenn man einen Euro spart, verliert man Tausende. Besser ist es in diesem Fall, das Wasser durch spezielle Membran- oder chemische Kationenfilter zu leiten.

Für die Befüllung der Heizung benötigen Sie ebenfalls Übergangsschläuche und eine Pumpe zum Umwälzen der Flüssigkeit.

Abhängigkeit der Befüllungstechnik vom Grund

Die Prinzipien der Befüllung beeinflussen die Reihenfolge der Arbeiten. Wenn es sich um eine neue Anlage handelt, prüfen Sie sie visuell und führen Sie Tests durch, eine Druckprüfung mit Überdruck, indem Sie Luft oder Flüssigkeit mit etwa 2–2,5 Atmosphären einpumpen (Norm: 1,25-faches des Betriebsdrucks, jedoch nicht weniger als 2 Atmosphären). Kontrollieren Sie mit dem Manometer, ob kein Druckabfall erfolgt.

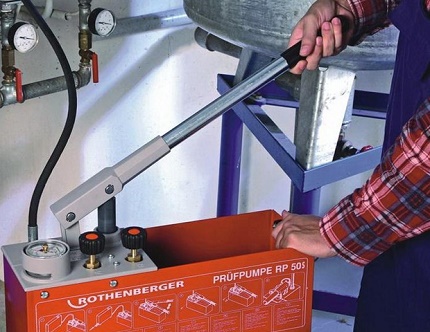

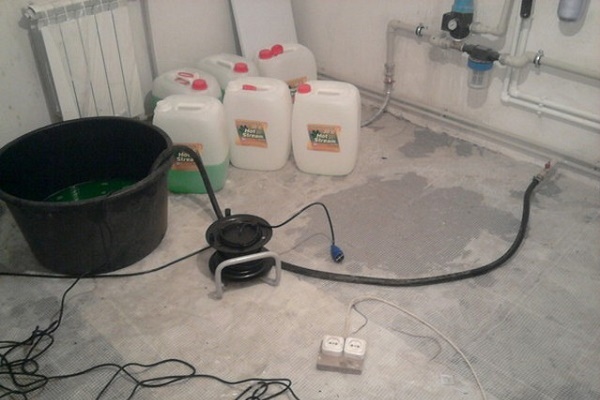

Zum Befüllen kleiner Heizkreise kann anstelle eines Kompressors eine Autopumpe verwendet werden. Manchmal wird die Druckprüfung direkt mit Flüssigkeit durchgeführt, wobei eine Kreiselpumpe verwendet wird, nachdem zuvor das Ausdehnungsgefäß an das System angeschlossen wurde. Bei kleinen Volumina kann eine Handpumpe mit Flüssigkeitsbehälter verwendet werden.

Für das Befüllen eines kleinen Heizkreises mit Wärmeträger mietet man am besten eine Handpumpe mit Kontrollvorrichtungen für den Zustand des zu befüllenden Systems.

Wenn man die Anlage regelmäßig reinigt und das Wasser austauscht, muss man zuerst die Flüssigkeit ablassen und einen Platz oder Behälter dafür vorbereiten. Nachdem der Wärmeträger abgekühlt ist, wird der Überdruck abgelassen, indem man das Nippelventil aufdreht.

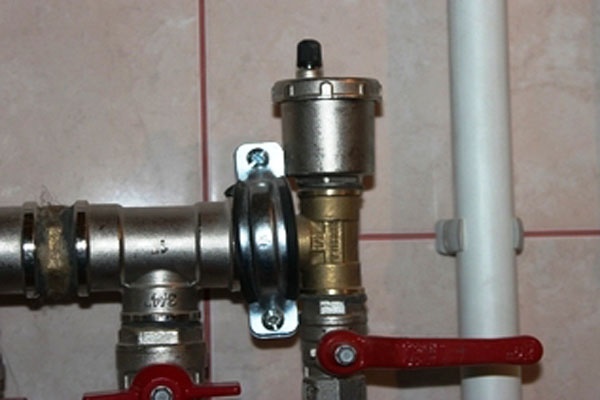

Am oberen Punkt öffnen wir das Ventil oder das Mayevsky-Ventil, um eine Verbindung mit der Atmosphäre herzustellen. Am unteren Punkt öffnen wir nach und nach das Ablassventil. Bei plötzlichem Öffnen entstehen Druckstöße, die zu Schäden führen können. Hier ist Vorsicht geboten.

Lassen Sie das Wärmeträgermedium ab, füllen Sie das System mit Spülflüssigkeit und sorgen Sie mit der Pumpe für dessen Zirkulation.

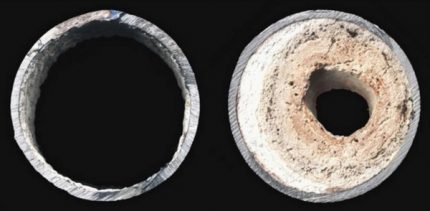

Die Spülung mit chemischen Zusätzen löst Kesselstein, Ablagerungen und Rost auf; die abgelösten Stücke werden durch den Filter abgeschieden und setzen sich im Auffangbehälter ab.

Anschließend wird mit klarem Wasser unter Zusatz von Neutralisierungsmitteln gespült, die die Zusätze der ersten Spülung neutralisieren sollen.

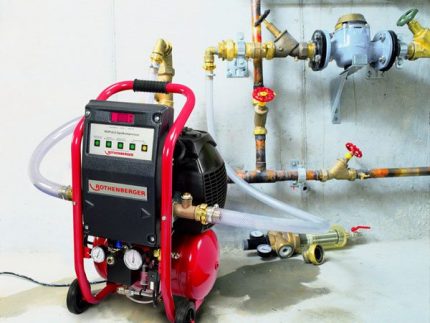

Nach diesen Arbeiten wird, wie im ersten Fall, eine Druckprüfung der Heizung durchgeführt. Festgestellte Lecks und Schwachstellen treten gewöhnlich an Schweißnähten und Gewindeverbindungen auf.

Gusseiserne Heizkörper sind mit Verbindungsdichtungen ausgestattet, die mit der Zeit austrocknen, hart werden und beim Abkühlen undicht werden. Diese sollten ausgetauscht und die Heizkörper nachgezogen werden. Nach den Reparaturarbeiten folgt erneut eine Druckprüfung, und bei positivem Ergebnis wird zum nächsten Schritt übergegangen.

Eine mehrfache Druckprüfung des autonomen Heizkreislaufs ermöglicht es, sicherzustellen, dass der Kreislauf nach der Spülung und anderen Arbeiten funktionsfähig geblieben ist.

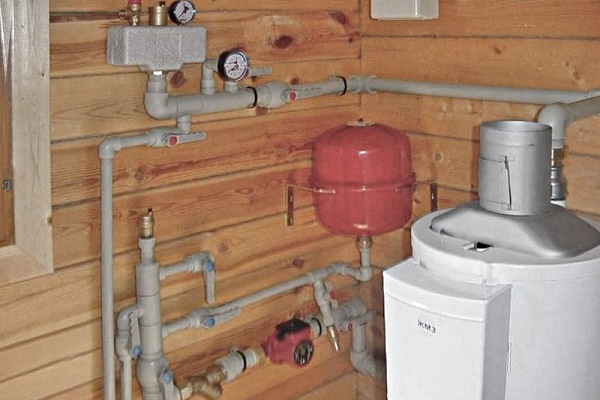

Die Befüllung der Heizung mit Wasser erfolgt über den unteren Punkt bei geöffnetem oberen Punkt. Nach Anschluss einer elektrischen Pumpe pumpen wir über das Ventil Wasser in das System. Dabei ist das Ventil zur Hälfte oder weniger geöffnet, um Druckstöße zu vermeiden. Das System füllt sich allmählich, was durch das Geräusch der Wasserbewegung und leichte Blubbergeräusche bestätigt wird. Wir beenden, wenn am oberen Punkt Wasser zu fließen beginnt.

Beginnen Sie dann, die Luft aus den angeschlossenen Verbrauchsgeräten, dem Kessel, den Boilern, dem Membranausdehnungsgefäß und den Heizkörpern mit den vorhandenen Hähnen und Ventilen abzulassen. Schließen Sie als nächstes einen transparenten Schlauch an den oberen Punkt des Systems an und tauchen Sie ihn in einen Behälter mit Wärmeträgermedium.

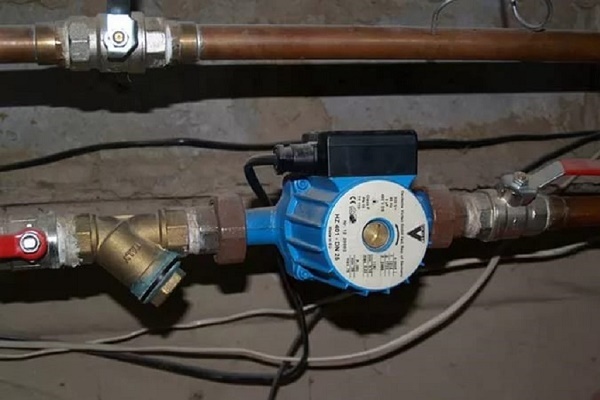

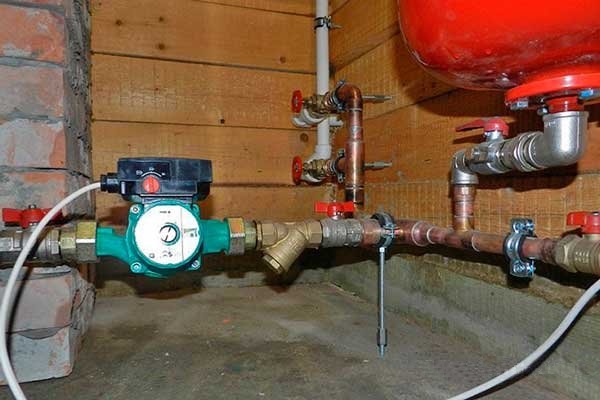

Schalten Sie die Pumpe ein und füllen Sie die Heizung weiter, bis aus dem transparenten Schlauch im Behälter Wasser ohne Luftblasen fließt.

Wenn möglich, können Sie das einspeisende System mit einem Schlauch rückkoppeln und das Wärmeträgermedium mehrmals umwälzen. Dies sorgt für eine zusätzliche Entgasung. Schließlich wird Luft hinter die Membran des Ausdehnungsgefäßes gepumpt, um den erforderlichen Druck für die Arbeit der Heizungsumwälzpumpe sicherzustellen, die zum Durchspülen ohne Heizung eingeschaltet wird.

Zur vollständigen Überprüfung der Befüllungsqualität des Systems ist es notwendig, die Heizung probeweise einzuschalten und anhand der Erwärmung das Fehlen von Luftblasen und die gleichmäßige Erwärmung mit einem Wärmebildgerät oder Infrarot-Temperaturmessgerät festzustellen.

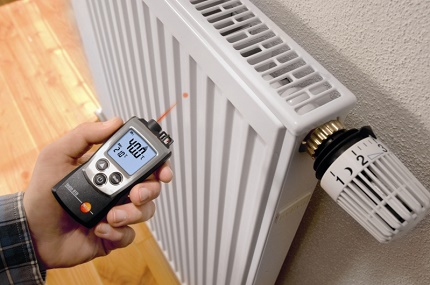

Am Ende der Arbeiten müssen Sie die Temperatur überprüfen, die das Heizsystem liefert. Die Anfangstemperatur des Wärmeträgers sollte so sein, dass das Gebäude ausreichend warm wird.

Gleichzeitig wird mit Hilfe von Ventilen oder modernen Thermostaten die Einstellung und Regelung der Temperaturen in den Räumen vorgenommen. Auch die Effektivität der Wärmedämmung wird bewertet. Sie müssen einen Vorrat an gereinigtem Wasser und Mittel zum Nachfüllen in das System vorsehen, um Verdunstungsverluste zu vermeiden. Alle diese Maßnahmen dienen dazu, einen störungsfreien Betrieb der Heizung im Winter zu gewährleisten.

Regeln für die Durchführung der Heizungsnachspeisung

In letzter Zeit wird nicht nur in Einfamilienhäusern, sondern auch in Wohnungen Einzelheizung eingerichtet. Üblicherweise werden Zweikreis-Heizkessel installiert, die eine Nachspeisemodul haben.

Und es ist einfacher, selbst das Nachspeisen zu lernen, als einen Fachmann zu rufen. Dazu:

1. Öffnen Sie den Hahn unten am Kessel, dann das Entlüftungsventil am höchsten Punkt des Systems. Sobald Wasser austritt, schließen Sie das Ventil und den Nachspeisehahn.
2. Schalten Sie den Kessel ein. Wenn Sie im Pumpengeräusch ein Gluckern und Blubbern hören, entfernen Sie die äußere Verkleidung des Kessels und lokalisieren Sie die Pumpe.

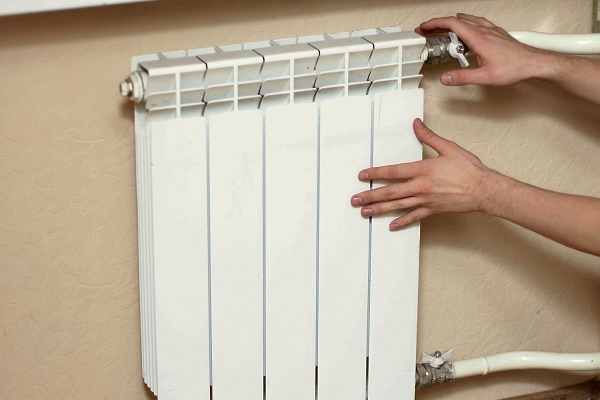

3. Lockern Sie die Schrauben (aber drehen Sie sie nicht vollständig heraus) mit einem Schraubendreher, um die Luft aus der Pumpe abzulassen, bis Feuchtigkeit erscheint. Die Pumpe hat dafür einen Deckel, der mit Schrauben befestigt ist. Obwohl in den Anleitungen steht, dass diese Kessel automatische Entlüftungsvorrichtungen haben, können diese nicht die gesamte Luft entfernen.

Besonders bei der ersten Inbetriebnahme der Heizung müssen Sie das Kühlmittel allmählich und gleichmäßig erwärmen, um Schäden durch Druckstöße zu vermeiden. Sie sollten den Kessel nicht sofort mit voller Leistung einschalten. Auch beim Abstellen der Heizung ist es wichtig, die Temperatur langsam zu senken.

Dies ist besonders wichtig für ausgedehnte Heizungsnetze, die eine erhebliche Verformung und Wärmeausdehnung aufweisen. Durch diese Ausdehnung oder Kontraktion entstehen Spannungen in den Halterungen oder Formen, die sich stoßweise entladen und einen Flüssigkeitsschlag übertragen.

Die Flüssigkeit kann je nach Querschnitt die Schlagkraft erhöhen und an anderer Stelle, meist an Krümmern, zu Zerstörungen führen. Wenn Resonanz auftritt, vervielfachen sich die Belastungen und die Rohre können sogar von den Halterungen gerissen werden. Sie beginnen zu 'spielen' und zu 'tanzen'.

Bei schnellem Befüllen mit Flüssigkeiten entstehen in den Rohren aufgrund von Lufteinschlüssen ebenfalls Druckerhöhungen, die sich in Druckstößen entladen. Daher kommt die Empfehlung, die Heizung langsam zu entleeren und zu befüllen, den Hahn nur um ein Viertel oder zur Hälfte zu öffnen.

Die Resonanzphänomene, die von Größe, Gewicht, Halterungen, Dicke der Ablagerungen und anderen Faktoren abhängen, verändern sich. Dies bringt zusätzliche Einschränkungen mit sich. Sie sollten nicht überstürzt vorgehen und aufmerksam sein.

Deshalb wird die Planung von Wärmenetzen für Unternehmen und Mehrfamilienhäuser von Fachleuten durchgeführt, die viele Faktoren berücksichtigen. Die Beheizung von Einfamilienhäusern erfolgt nach Standardprojekten.

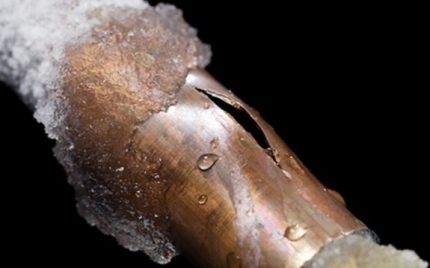

Wasser hat viele Vorteile. Die Tatsache, dass es bei Minustemperaturen gefriert und Rohre zum Platzen bringt, schränkt seine Verwendung jedoch ein.

Der technische Fortschritt und die Ver billigung der Smart-Home-Ausstattung ermöglichen es, die Heizungsparameter mit einem Smartphone aus der Ferne zu überwachen und zu ändern.

Hauptsache, man befindet sich in Reichweite des Mobilfunk- und Internetnetzes. Dies erweitert die Nutzungsmöglichkeiten von Wasser noch weiter, denn rechtzeitig können Maßnahmen ergriffen werden, um ein Einfrieren zu verhindern.

Durch die Ausstattung der Heizungsanlage mit Fernsteuerungsgeräten kann deren Betrieb mittels GSM aus der Ferne gesteuert werden.

Die weiteren Annehmlichkeiten wie das Anheben der Raumtemperatur vor der Ankunft und der Sparmodus während der Abwesenheit sind inbegriffen.

Die Wahl von Wasser für die Heizung ist sinnvoll, wenn ein Reserveheizsystem vorhanden ist. Wenn die Heizung im Winter nur zeitweise genutzt wird oder die Gefahr von Abschaltung und Einfrieren der Anlage besteht, ist es besser, Frostschutzflüssigkeiten zu verwenden. Zum Beispiel im Ferienhaus mit den für das winterliche Datscha-Leben typischen kurzen Besuchen.

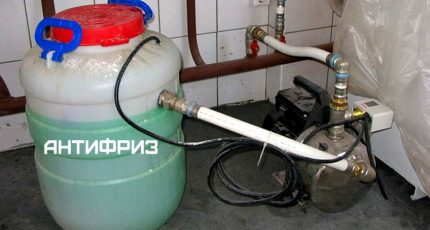

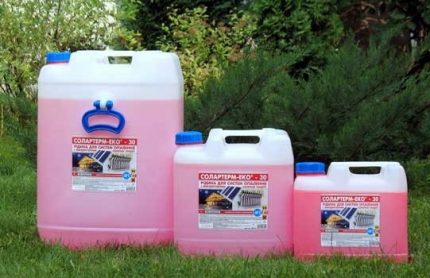

Befüllung mit nicht gefrierendem Wärmeträger

Bevor man herausfindet, wie man verschiedene Heizsysteme mit Frostschutzflüssigkeiten oder Frostschutzmittel befüllt, sollte man sich über deren Varianten informieren.

Für den normalen Betrieb von Heizsystemen müssen Frostschutzmittel (anti - gegen, freeze - gefrieren) folgende Eigenschaften aufweisen:

• ungiftig, ohne die geringste Gefahr für Menschen;
• nicht brennbar, und ihre Dämpfe explosionssicher;
• inert gegenüber den Materialien, aus denen das Heizsystem besteht;
• eine Wärmekapazität von mindestens dem berechneten Wert aufweisen;
• sich durch Fließfähigkeit auszeichnen.

In “reiner” Form sind Frostschutzmittel aggressiv und können Rohrleitungen, Kessel und Heizkörper zerstören. Um die negativen Eigenschaften von Frostschutzflüssigkeiten zu verringern oder ganz auszuschließen, werden sie mit Wasser in den vom Hersteller angegebenen Anteilen verdünnt.

Frostschutzmittel werden in zwei Varianten angeboten, die sich durch die Gefriertemperatur unterscheiden. Das ist das konzentrierte Mittel -65 °C und das verdünnte – 30 °C.

Es werden auch Zusätze verwendet: Korrosionsschutz-, Stabilisierungs-, Reinigungs-, Antischaum- und andere. Je weniger Wasser, desto niedriger der Gefrierpunkt und desto höher der Preis. Beim Verdünnen von Frostschutzmitteln müssen in der Regel auch die im Lieferumfang enthaltenen Additive zugegeben werden. Die Additive wirken bei einer bestimmten Konzentration.

Ohne den Additivkomplex dürfen die Zusammensetzungen nicht verwendet werden, da sie die vorgegebenen Parameter gewährleisten. Aus demselben Grund wird davon abgeraten, verschiedene Wärmeträger zu mischen, insbesondere solche mit unterschiedlicher Basis. Ihre Lebensdauer wird drastisch verkürzt. Frostschutzmittel haben eine erhöhte Viskosität; sie dürfen nicht in Heizungsanlagen mit natürlicher Zirkulation verwendet werden.

Die durchschnittliche Haltbarkeit organischer Wärmeträger beträgt 3 bis 5 Jahre, danach verlieren die Additive ihre Eigenschaften und die Flüssigkeit wird aggressiv. Beim Austausch muss das alte Frostschutzmittel abgepumpt und zur Entsorgung gebracht werden, was die Kosten zusätzlich erhöht.

Früher verwendeten auch Autos Wasser zur Kühlung, aber heute ist das selten. Derzeit arbeiten weltweit über 70 Prozent der Heizsysteme mit Wasser, aber der Anteil nimmt stetig ab. Der Grund, der eine weite Verbreitung von Frostschutzmitteln hemmt, sind sowohl ihre hohen Kosten als auch die erhöhten Anforderungen an die Ausrüstung, die Toxizität und die Notwendigkeit ihrer Entsorgung.

Frostschutzmittel, die ihre Lebensdauer überschritten haben, werden zur vollständigeren Entfernung im auf 45 Grad erhitzten Zustand abgelassen.

Derzeit ist die Hauptausrüstung für Wasser ausgelegt, und Hersteller, die ihren Ruf schätzen, geben oft an, dass sie keine Garantie für den Betrieb mit Frostschutzmitteln übernehmen. Oder sie geben den zulässigen Frostschutzmitteltyp unter bestimmten Bedingungen an. Es ist gefährlich, selbst zu experimentieren.

Frostsichere Zusammensetzungen sind überhitzungsempfindlich. In ihnen beginnen Zersetzung und die Bildung von Gasen und festen Ablagerungen. Es entstehen Luftblasen, Anbrennungen in Kesseln und Geräteausfälle.

Bei Temperaturen von 80 Grad und darüber beginnt die Dampfbildung, daher haben moderne Kessel eine durch die Automatik gesteuerte Heizung bis 75 Grad. Bei Überschreitung erfolgt eine Notabschaltung des Kessels. Bei organischen Wärmeträgern wird die Temperatur auf 70 Grad gesenkt.

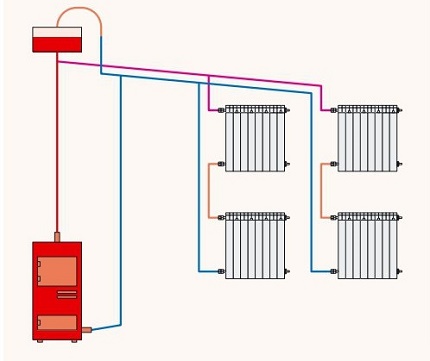

In Schwerkraftheizungssystemen ist die Verwendung von Frostschutzmitteln unerwünscht. Sie haben eine zu hohe Viskosität für eine spontane Bewegung durch die Rohre. Aus dem offenen Ausdehnungsgefäß verdunstet die Flüssigkeit frei, was regelmäßiges Nachfüllen des Volumens und die Freisetzung ätzender flüchtiger Substanzen erzwingt.

Für den sicheren Betrieb des Heizkreislaufs mit Frostschutzmittel ist eine Automatik erforderlich, die das Heizgerät bei Überschreitung der Temperatur abschaltet. Wenn im Schema der Heizungsanlage kein derartiges Gerät vorhanden ist, sollten Frostschutzmittel nicht als Wärmeträger verwendet werden.

In der technischen Dokumentation für Kessel und Geräte wird in der Regel die Art des Wärmeträgers angegeben. Die Verwendung eines anderen Wärmeträgers entbindet den Hersteller von der Haftung und beendet dessen Garantieleistung.

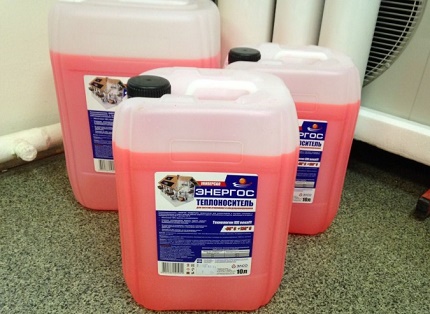

Für die Befüllung von Heizsystemen werden Wärmeträger auf Basis von – Ethylenglykol, Propylenglykol und Glycerin hergestellt.

Das günstigste Ethylenglykol

Ein Nachteil ist die Toxizität; eine Dosis von 100 – 250 Gramm ist für den Menschen tödlich. Es hat die Gefahrenklasse 3 nach GOST. Auch die Dämpfe sind toxisch. Der zulässige Grenzwert (MAK) beträgt 5 Milligramm/Kubikmeter. Daher darf es in offenen Heizsystemen nicht verwendet werden. Es ist auch für Zweikreis-Heizkessel verboten, da ein Austreten des Mittels in die Warmwasserleitung möglich ist.

Um dies zu vermeiden, stellen Fachleute den Wasserdruck höher ein als den Heizungsdruck. Aber auch dies bietet keine vollständige Garantie und kann bei Schäden zum Ausfall des Kessels führen. Ethylenglykol darf nur in geschlossenen Heizsystemen verwendet werden.

Der Heizkreislauf sollte mit einem Ethylenglykol-basierten Frostschutzmittel mit Handschuhen und Atemschutz befüllt werden. Die Flüssigkeit ist giftig und kann bei Hautkontakt Verätzungen verursachen.

Leckagen und Rohrbrüche in der Heizung sind sehr wahrscheinlich. Wenn das System mit einem preiswerten, aber giftigen Mittel auf Ethylenglykolbasis befüllt ist, können Leckagen eine Gefahr für die Gesundheit der Hausbesitzer darstellen. Der relativ niedrige Preis ist der Grund für die Verwendung. Die Gesundheit kann man jedoch nicht kaufen, wie Frostschutzmittel. Daher liegt die Wahl bei Ihnen.

Ethylenglykol hat eine 1,5- bis 3-mal höhere Durchdringungsfähigkeit und Aggressivität gegenüber Dichtungen.

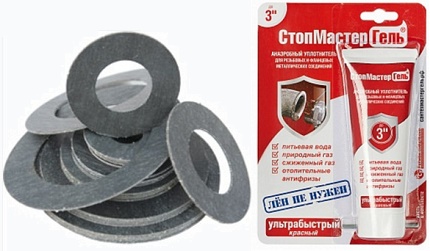

Die erhöhte Fließfähigkeit von Frostschutzmittel erfordert die Verwendung von Paronit- oder Teflondichtungen sowie spezieller Dichtpasten und Dichtungen in lösbaren Verbindungen. Die Standardoptionen für Wasserkreisläufe sind nicht geeignet.

Kfz-Frostschutzmittel, Tosol, dürfen auf keinen Fall verwendet werden, da sie giftigere Additive enthalten.

Bei Glykol-Wärmeträgern:

1. Die maximale Temperatur sollte nicht mehr als 70 Grad betragen, was die Größe der Heizkörper noch weiter erhöht.
2. Die Viskosität ist 40-60% höher, und für den Umlauf wird eine 1,5- bis 2-fache höhere Motorleistung sowie die Minimierung von Biegungen, Abzweigungen und vergrößerte Rohrdurchmesser benötigt.
3. Die Volumenausdehnung bei Erwärmung ist um 140-150% größer, es wird ein um den gleichen Betrag vergrößertes Ausdehnungsgefäß benötigt.
4. Die Dichte ist um 15-20% höher, die Festigkeitseigenschaften werden erhöht.

Der Bau eines neuen Systems, das für den Einsatz synthetischer Wärmeträger ausgelegt ist, kostet entsprechend 1,3- bis 1,5-mal mehr als die Errichtung eines Wasseräquivalents. Auch die nicht unerheblichen Kosten des Frostschutzmittels selbst sollten nicht vergessen werden.

Die Umstellung auf Wasserflüssigkeit wird ebenfalls nicht verwendet, da sich die Nutzungsdauer verkürzt und es letztendlich teurer kommt. Glykolgemische sind zudem aggressiv gegenüber Zink, was Ablösungen und Schlamm verursacht, der die Rohre vollständig verstopft. In alten Konstruktionen sind verzinkte Rohre verbreitet.

Dennoch wird Ethylenglykol unter Berücksichtigung der oben genannten Nachteile immer noch verwendet. Die Systeme dürfen erst befüllt werden, nachdem sämtliche Ausrüstung des Heizsystems für die Befüllung mit Frostschutzmitteln angepasst wurde.

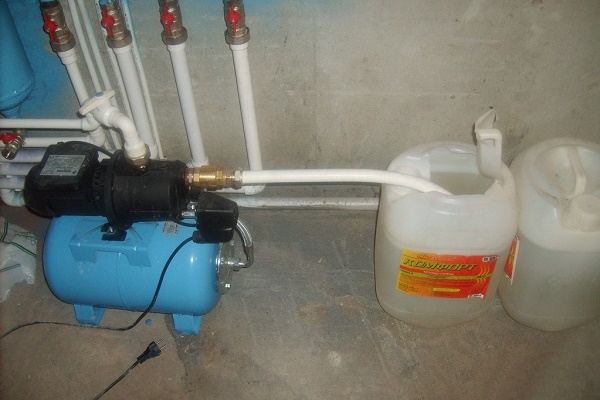

Eine Besonderheit ist die Notwendigkeit, die Befüllungsausrüstung auf undurchlässigen Belägen zu platzieren, um zu verhindern, dass Glykol in Wohnräume gelangt, sowie die sorgfältige Kontrolle der Verbindungen der Übergangsschläuche. Dies machen sorgfältige Handwerker jedoch beim Befüllen mit jedem Frostschutzmittel.

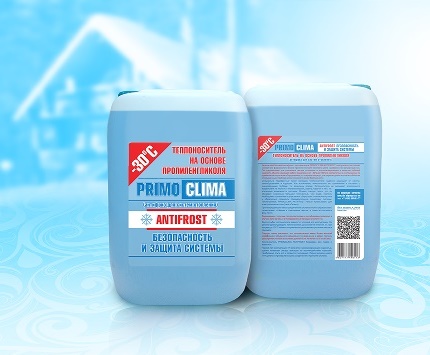

Spezifik der Anwendung von Propylenglykol

In letzter Zeit verdrängt es aktiv andere Arten von Wärmeträgern, obwohl es sich in seinen physikalisch-technischen Parametern kaum von Ethylenglykol unterscheidet und eine nahezu gleiche Änderung der Heizsystemausrüstung erfordert.
Es wird gemäß GOST in die zweite Gefahrenklasse eingestuft und erfordert ebenfalls eine Entsorgung. Der MAK-Wert der Dämpfe beträgt 7 mg/m³.

Frostschutzmittel dieser Gruppe werden auf Basis von pharmazeutischem Propylenglykol hergestellt, das nicht so schädliche Auswirkungen auf Organismen hat wie die vorherige Variante.

Vorteile dieses Frostschutz-Wärmeträgers:

• relativ umweltfreundlich und unbedenklich für Menschen. Dies ist der Hauptgrund, warum viele Hersteller ihn heute für Einkreis- und Zweikreiskessel empfehlen;
• besitzt schmierende Eigenschaften, was die Arbeit der Pumpen erleichtert;
• gefriert bei vollständiger Verdunstung des Wassers nicht und behält seine Fließfähigkeit;
• die Korrosionsaktivität ist sehr gering und verbessert sich durch Additive noch;
• bei Verschütten genügt es, mit Wasser abzuspülen und abzuwischen.

Die Flüssigkeit auf Polypropylenglykolbasis hat Nachteile. Dies sind
ihre Kosten, die 1,5- bis 2-mal höher sind als die von Ethylenglykol, da sie hauptsächlich im Ausland hergestellt wird. Die Flüssigkeit ist aggressiv gegenüber Metallrohren, nicht kompatibel mit Rohrleitungen aus verzinkten Rohren, da bei Kontakt mit Zink die Additive der Zusammensetzung ihre Eigenschaften verlieren.

Bei Temperaturen über dem zulässigen Wert beginnt die Zersetzung unter Bildung von Gasen, Schaum und einem festen unlöslichen Rückstand.

Trotz all dieser Nachteile gilt es als einer der besten Wärmeträger.

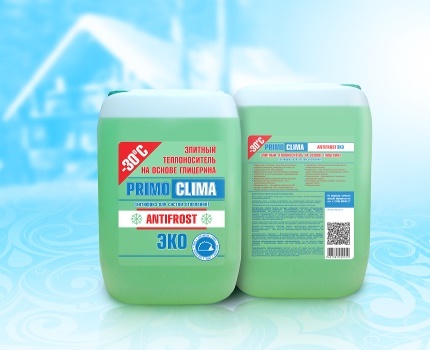

Besonderheiten von Glycerin-Wärmeträgern

Sie sind ebenso unbedenklich wie Propylenglykol-basierte bei zulässigen Temperaturen. Historisch wurden sie als erste für diese Zwecke verwendet, wobei Glycerin aus Fett gewonnen wurde. Ein Verschütten ist ungefährlich. Ein Vorteil ist der Preis, der niedriger ist als bei Propylenglykol, aber höher als bei Ethylenglykol. Daher wird es von Fälschern zum Verdünnen von Polypropylenglykol verwendet.

Das auf Glycerin basierende Frostschutzmittel gehört zur Kategorie der Premiumprodukte. Es ist für Menschen und Umwelt unbedenklich. Das Einfüllen dieses Frostschutzmittels kann wie das Befüllen des Systems mit Wasser erfolgen.

Sogar einige europäische Hersteller fügen bis zu etwa 10 % davon hinzu, daher muss man aufmerksam sein und die Zusammensetzung lesen. Andererseits wird Glycerin in der Europäischen Union nicht als Hauptbestandteil von Wärmeträgermitteln verwendet.

Glycerin hat einen weiteren Temperaturbereich – bis zu 105 Grad. Die Gefahrenklasse ist zwei.

Nachteile:

1. Bei Überschreitung der maximalen Temperaturen wird bei der Zersetzung ein giftiges Gas mit unangenehmem Geruch freigesetzt.
2. Beim Verdampfen wird es gelartig, es kommt zu Anbrennungen und Zersetzung. Man muss die Verdampfung regelmäßig durch Zugabe von Destillat ausgleichen.
3. Sie haben eine erhöhte Viskosität und erfordern Rohre mit größerem Durchmesser.
4. Es schäumt leicht, was durch Additive teilweise behoben wird.
5. Es hat eine erhöhte Penetrationsfähigkeit und erfordert die Verwendung von Paronit- und Teflondichtungen.

Es weist eine erhebliche Korrosionsaktivität auf und wird von der Automobilindustrie seit langem abgelehnt. Durch moderne Additive wird dies reduziert und aufgehoben, insbesondere bei ordnungsgemäßem Betrieb.

Glycerinbasierte Wärmeträger werden dennoch eher empfohlen als solche auf Ethylenglykolbasis, da sie unschädlich sind und mit einem Additivpaket zufriedenstellend in Wärmenetzen arbeiten. Das Problem ist, dass aus Profitgier Produkte ohne vollständiges Additivpaket oder ganz ohne Additive hergestellt werden. Beim Kauf muss man vorsichtig sein.

Zu einer besonderen Art gehören Heizsysteme mit Elektrodenkesseln, bei denen das Wärmeträgermedium auch das Heizelement ist. Die Erwärmung erfolgt durch den Stromfluss durch die Lösung bei deren Ionisation.

Die Lösung muss zusätzlich zu den oben genannten Eigenschaften einen berechneten elektrischen spezifischen Widerstand von etwa 3,5 – 4 kΩ×cm haben. Dafür wird eine wässrige Lösung oder eine Lösung von Propylenglykol mit Additiven verwendet, die die erforderlichen elektrischen Eigenschaften erzeugen.

Diese Variante ist teurer, schwerer im Handel erhältlich, die Kanister sind nicht immer gekennzeichnet. Hersteller mit einwandfreiem Ruf kennzeichnen sie als “Premium”.

Fazit und nützliche Videos zum Thema

Das Video zeigt anschaulich den Prozess der Befüllung des Heizkreislaufs und die Einstellung des Ausdehnungsgefäßes:

Allen Wärmeträgermitteln gemeinsam ist die allmähliche Inbetriebnahme des Systems. Die Temperatur muss langsam, schrittweise erhöht werden, nicht nur wegen des Wärmeträgermittels, sondern auch wegen der Additive, die mit der Temperatur ebenfalls ihre Eigenschaften ändern.

Das Befüllen von Heizsystemen mit Wasser oder Frostschutzmitteln verläuft analog, jedoch steigen die Anforderungen an die Arbeitsqualität und Sicherheit beim Befüllen mit Frostschutzmitteln. Abgelaufene Frostschutzmittel erfordern Einwegbehälter und müssen zur Entsorgung abtransportiert werden.
