Wie man das Dreiwegventil in einem Gaskessel überprüft: Anleitungen zur Überprüfung des Ventils in Eigenregie

Das Dreiwegventil ist ein Gerät, das in den unterschiedlichsten Konstruktionen von Haushalts- und Industrieapparaten weit verbreitet ist. Dementsprechend wird ein solches Gerät auch in Haushaltsgasgeräten eingesetzt. Neben verschiedenen Störungen an Haushaltsgaskesseln stoßen Benutzer häufig auf einen Defekt des Dreiwegventils. Geben Sie zu, es wäre gut herauszufinden, warum dieses Gerät ausfällt und zu versuchen, es selbst zu reparieren.

Es gelingt jedoch nicht immer, den Funktionsverlust des Geräts "auf den ersten Blick" festzustellen, selbst professionellen Mechanikern nicht. Dafür ist eine entsprechende Überprüfung erforderlich. Daher werden wir im Rahmen unseres Artikels betrachten, wie das Dreiwegventil in einem Gaskessel überprüft wird, wenn der Verdacht auf eine Fehlfunktion dieses Mechanismus besteht. Wir werden auch über die Varianten des Geräts und seine funktionalen Möglichkeiten sprechen.

Kurz über den Mechanismus des Dreiwegventils

Die Konstruktion des Dreiwegventils eines Haushaltsgaskessels und anderer Gasgeräte ist recht einfach, trotz der auf den ersten Blick komplexen Form. Es ist zu beachten, dass die konstruktive Ausführung der Ventile von Hersteller zu Hersteller erheblich abweicht, das Funktionsprinzip jedoch praktisch unverändert bleibt.

Traditionell wird das Gehäuse des Geräts aus Bronze gefertigt. Die Arbeitselemente, wie Spindel, Federn – bestehen aus Stahl. Die Membran ist normalerweise aus Gummi gefertigt. Zur Abdichtung der Spindel wird ein doppelter Ringelement verwendet. Die Verbindungsteile (Anschlussstutzen) können je nach Modell des Dreiwegventils für Gewinde oder Löten ausgeführt sein.

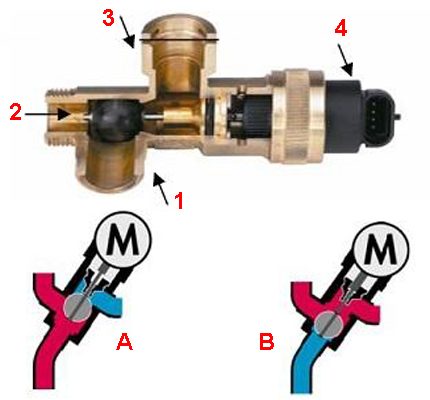

Eine der weit verbreiteten Ausführungsvarianten des Dreiwegventils: 1, 2 – Eckdurchgangskanal; 1, 3 – gerader Durchgangskanal; 4 – Antriebskopf; A – Strömung im Heizmodus; B – Strömung im Warmwassermodus (WW)

Üblicherweise wird zusammen mit dem Gerät ein elektromechanischer Antrieb verwendet. Dank seiner Arbeit wird eine Zweipunktregelung durchgeführt.

Also, der Antrieb eines Dreiwegeventils kann manuell, elektromechanisch (thermostatisch, mit Thermokopf), elektrisch oder hydraulisch sein.

Das Funktionsprinzip des Dreiwegeventils für den Gaskesselkreislauf ist ungefähr wie folgt: Wenn sich das Gerät im Modus des normalerweise offenen Durchgangs befindet, ist der direkte Durchgangskanal entsprechend geöffnet. Der Winkel-Durchgangskanal bleibt geschlossen.

Ein anderer Zustand des Mechanismus bewirkt das Öffnen des Winkel-Durchgangskanals und das Blockieren des direkten Durchgangskanals. Außerdem sind Zwischenstellungen der Spindel und der Klappe des Dreiwegeventils möglich.

Mehr über die Bauweise und Funktionsweise des Dreiwegeventils haben wir im folgenden Beitrag besprochen.

Funktionale Anwendung des Geräts

Wenn man den Mechanismus der Strömungsumschaltung unter dem Gesichtspunkt der möglichen Funktionalität betrachtet, ist der Unterschied der Geräte nach dem Funktionsprinzip zu beachten:

1. Trennend.
2. Umschaltend.
3. Mischend.

Das trennende Funktionsprinzip beinhaltet die Aufteilung des Stroms, indem er in zwei Kreisläufe geleitet wird.

Die Umschaltfunktion sieht die Organisation des Wechsels zwischen Geräten vor, die Wärmeenergie verbrauchen. Beispielsweise der Wechsel zwischen dem Warmwasserkreis und dem Heizkreis eines Zweikreis-Gaskessels.

Umschaltfunktion des Ventils (klassisches Schema): P – Primärkreis; S – Sekundärkreis; 1, 2 – direkter Durchgangskanal; 3, 2 – Winkel-Durchgangskanal

Die Umschaltfunktion ermöglicht eine effiziente Umschaltung zwischen verschiedenen Geräten, die Wärmeenergie erzeugen:

• Warmwasserbereitern;
• Wärmepumpen;
• Sonnenkollektoren usw.

Eine weitere Funktion des Dreiwegeventils für den Haushaltsgaskessel ist die Mischfunktion. Sie ermöglicht das geregelte Mischen von Arbeitsflüssigkeitsströmen (Beimischung von Rücklauf in das erwärmte Heizmedium).

Dazu reicht es aus, ein Dreiwegeventil am Rücklaufrohr der Heizungsanlage zu installieren.

Mischfunktion des Ventils (klassisches Schema): P – Primärkreis; S – Sekundärkreis; 2, 1 – direkter Durchgangskanal; 2, 3 – Winkel-Durchgangskanal

Nach kurzer Einführung in die konstruktiven Details des Geräts können nun die Besonderheiten der Funktionsprüfung des in einem Gaskessel-Schema installierten Dreiwegeventils betrachtet werden.

Wie wird die Überprüfung des Dreiwegventils durchgeführt?

Eine Störung der Funktion des Geräts wirkt sich auf den Betrieb des Gaskessels insgesamt aus. Wenn beispielsweise die Heizmittelzufuhr unzureichend ist, kann der Gaskessel aufgrund von Überhitzung einfach abschalten. Oder eine Fehlfunktion des Dreiwegeventils kann mit dem Fehlen der erforderlichen Heiztemperatur des Heizmediums im Heizsystem einhergehen.

Auf jeden Fall muss das Gerät auf seine Funktionsfähigkeit überprüft werden. Dabei muss für die Durchführung der Diagnosemaßnahmen das Regelgerät des Gaskessels in der Regel demontiert werden. Die Demontage ist relativ einfach, daher kann diese Arbeit durchaus selbst durchgeführt werden.

Schritt #1 - Überprüfung des Ventilantriebs

Im Folgenden betrachten wir schrittweise den Prüfprozess, beginnend mit der Überprüfung des Antriebs. Wir betrachten die Besonderheiten der Diagnose von Ventilen mit verschiedenen Antriebstypen.

Diagnose des Elektroantriebs des Dreiwegeventils

Der Ventilschaft wird traditionell von einem Elektroantrieb betätigt. Daher sollten die Unversehrtheit, das Vorhandensein der Spannungsversorgung und die Funktionsfähigkeit des Elektroantriebs zuerst überprüft werden.

Die Unversehrtheit des äußeren Teils wird durch sorgfältige Sichtprüfung überprüft, das Vorhandensein der Spannungsversorgung und die Unversehrtheit des inneren Mechanismus werden mit entsprechenden Messgeräten geprüft.

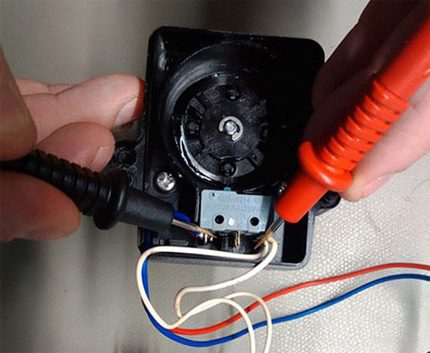

Diagnose des Antriebsteils des Dreiwegeventils des Gaskessels mit Hilfe eines weit verbreiteten elektrischen Prüfgeräts – des Testers

Der Antrieb und alle Elemente dieses Bauteils werden in der Regel mit einem elektrischen Tester diagnostiziert. Mit diesem Gerät können sowohl die Integrität der Stromkreise als auch das Vorhandensein der Versorgungsspannung überprüft werden. Ein funktionierender Antrieb sollte bei Anlegen/Wegnehmen der Versorgungsspannung den Arbeitsprozess zeigen – die Bewegung des Ventilschaftschiebers.

Die Überprüfung der Funktion des Elektroantriebs kann durch direktes Anschließen des Mechanismus an das Stromnetz unter Verwendung des Steckers, mit dem der Antrieb ausgestattet ist, durchgeführt werden. Dieser Punkt wird in einem Video am Ende des Artikels anschaulich erläutert.

Überprüfung des Thermostatkopfs

Wenn die Konstruktion des Dreiwegeventils keinen elektrischen Antrieb vorsieht, sondern von einem Thermostatkopf gesteuert wird, muss dieser Systemteil durch direkte Temperatureinwirkung auf den Fühlerbehälter überprüft werden.

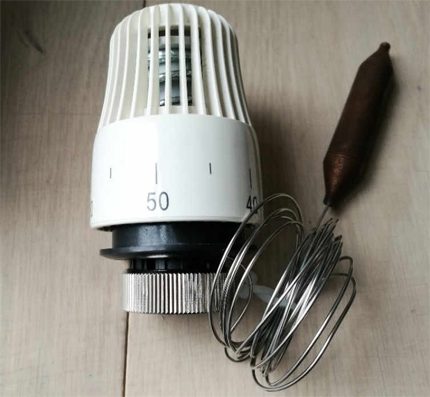

Thermostatkopf, ergänzt durch einen Temperaturfühlerbehälter. Bei einigen Modellen von Gaskesseln sind die Dreiwegeventile mit dieser Art von Antrieb ausgestattet.

Beispielsweise kann der Fühlerbehälter des Thermostatkopfs mit einem elektrischen Haartrockner erwärmt werden.

Ein funktionierender Thermostatkopf sollte auf Temperaturänderungen reagieren und den Ventilschaft drücken/ziehen, ähnlich wie es ein Elektroantrieb tut.

Überprüfung der Einheit mit hydraulischem Antrieb

Wenn in einem Gaskesselsystem ein Ventil verwendet wird, das die Ströme regelt und nach dem Prinzip der hydraulischen Schaftsteuerung arbeitet, ist die Diagnose der Funktionsfähigkeit eines solchen Geräts direkt im Kesselsystem recht schwierig.

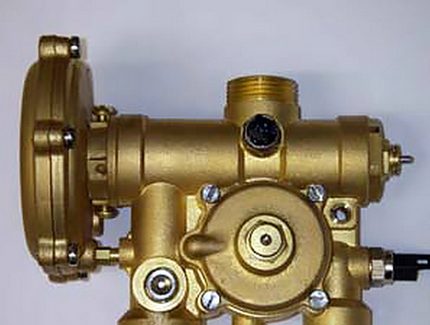

Die Konstruktion der Trennvorrichtung eines gasbetriebenen Haushaltskessels, die mit einem hydraulischen Antrieb der Steuerstange ausgestattet ist. Diese Art von Gerät ist recht weit verbreitet.

Normalerweise ist eine derartige Konstruktion zu demontieren und zu zerlegen, mit anschließender Überprüfung der Unversehrtheit von:

• Federn;
• Dichtungen;
• Membranen;
• Ringen.

Verdacht auf Funktionsunfähigkeit des Dreiwegeventils kann in diesem Fall durch den Start des Gaskessels im Testmodus bestätigt werden. Wenn dabei eine Störung der Wärmeverteilung in den Arbeitskreisläufen des Systems festgestellt wird, arbeitet das Ventil zu 90 % nicht korrekt.

Schritt #2 - Überprüfung des Durchflussverteilungsmechanismus

Der Mechanismus des Geräts kann im Laufe des Betriebs verschleißen. Zudem ist beim Transport des Wärmeträgers die Ansammlung von verschiedenem Schmutz, Ablagerungen usw. im System typisch.

All dies kann die Funktion des Geräts blockieren. Daher muss zunächst eine visuelle Überprüfung aller zugänglichen Teile durchgeführt werden.

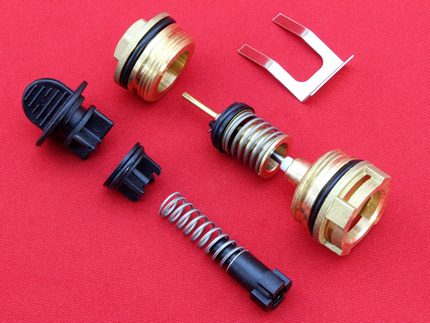

Teile eines Dreiwegeventils einer bestimmten Bauart, die bei Verdacht auf eine Störung des Regelgeräts überprüft werden müssen.

Als Nächstes wird die Normalität des Gangs der Membranstange überprüft. In der Regel bewegt sich die Stange im Arbeitszustand gleichmäßig und mit etwas Widerstand. Die Korrektheit des Gangs kann überprüft werden, indem mit geringer Kraft auf das Endstück der Stange (Austritt für den Antrieb) eingewirkt wird, das durch die Öffnung der Kapsel des Ventilgehäuses austritt.

Wenn keine Faktoren eines Verklemmens des Stangengangs über die gesamte Länge festgestellt werden und die Stange selbstständig in die Ausgangsposition von der Anschlagstelle zurückkehrt, ist dieser Teil des Verteilergeräts funktionsfähig.

Schließlich werden die Dichtungselemente überprüft – Kugel- oder Membrandichtungen, je nach Bauart. Wenn bei Gummidichtungsmembranen Defekte meist in Form von Rissen auftreten, können sich Kugeldichtungen im Laufe der Zeit verformen. Der Verformungsfaktor führt zum Verlust einer vollwertigen Abdichtung, folglich wird der Regelalgorithmus der Ströme durch das Gerät gestört.

Fazit und nützliche Videos zum Thema

Nachfolgend wird ein nützliches Videomaterial zur Ansicht bereitgestellt, in dem die Demontage eines Geräts zur Regelung der Wärmeströme in einem Gaskessel demonstriert wird. Dabei wird auch die Praxis der Demontage in Eigenregie gezeigt.

Die im Video beschriebene Verteilervorrichtung ist mit einem hydraulischen Stangenantrieb ausgestattet. Das Kennenlernen dieser Reparaturpraxis hilft zu verstehen, wie Geräte ähnlicher Art überprüft und bei Vorhandensein von Defekten repariert werden können.

Somit kann das Dreiwegeventil für einen Haushaltsgaskessel in nahezu jeder Bauart geprüft werden, unabhängig von der individuellen Ausführung. Der Hauptpunkt ist, korrekt zu bestimmen, mit welchem Antrieb das Verteilergerät des Gaskessels verwendet wird. Informationen hierzu können Sie der Gerätedokumentation entnehmen oder sich auf die Beispiele der Antriebsdemonstrationen in diesem Artikel stützen.
