Thermostatkopf für Heizkörper: Aufbau, Funktionsweise + Montageanleitung

Ein solches Gerät wie ein Thermostatkopf für Heizkörper dient zur Regelung der Heiztemperatur. Mit seiner Hilfe können Sie das Heizmittel rationeller nutzen und Kosten sparen.

Ein garantierter Nutzen setzt die richtige Wahl voraus. Dazu ist es notwendig, über möglichst viele Informationen über diese Geräte zu verfügen.

In diesem Artikel erfahren Sie mehr über die vorhandenen Thermostatkopftypen, den Aufbau, das Funktionsprinzip und die Regeln für deren Montage an Heizkörpern. Außerdem nennen wir die wichtigsten Auswahlkriterien und stellen die besten Hersteller solcher Geräte kurz vor.

Besonderheiten des Aufbaus des Thermostatkopfes

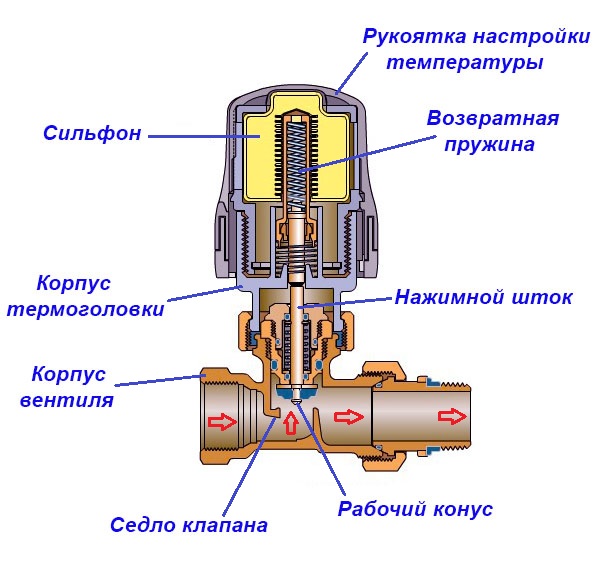

Der häufigste Thermostatkopf besteht aus einem Gehäuse, einem Balg, einem Sperrelement, einem Drücker, einer Spindel (Verschlusskegel), einer Rückstellfeder sowie Dichtungs- und Befestigungselementen.

Die Menge des in den Heizkörper strömenden Heizmittels wird durch das Ventilgerät geregelt. Mit diesem Element werden die meisten Produkte ausgestattet.

Das Gehäuse aus Kunststoff wird im Warmpressverfahren hergestellt. Es kann sowohl transparent als auch farbig sein – von Weiß bis Schwarz. Der Balg besteht aus Messing oder verzinktem Stahl. Bei den meisten Modellen sind das Gehäuse des Thermostatkopfes zur Montage an Heizkörpern und das Thermostatventil kompatibel.

Die größte Reaktionsgeschwindigkeit auf Temperaturschwankungen hat eine solche Balgfüllung wie Gaskondensat.

Zwei Federn aus Edelstahl helfen beim Öffnen und Schließen der Spindel. Eine von ihnen bringt die Spindel nach dem Schließen des Ventils in die Ausgangsposition zurück, die andere nach dem Öffnen.

Ganz oben am Gehäuse befindet sich das Sperrelement. Es dient zur Fixierung der Einstellungen. Wenn die Einstellungen über einen längeren Zeitraum nicht geändert wurden oder die beweglichen Teile des Geräts untätig waren, können sie festbrennen.

Um dieses Phänomen zu bekämpfen, empfehlen Fachleute, die Thermostatköpfe von den Ventilen zu demontieren, sobald die Heizperiode vorbei ist. Wenn die thermoregulierende Armatur für einen Druck ab 4 atm ausgelegt ist, verringert sich die Wahrscheinlichkeit des Festklebens erheblich.

Es gibt einen Begriff namens „Hysterese“ des Kopfes. Je kleiner dieser ist, desto schneller reagiert das Gerät auf Temperaturänderungen.

Arten von Thermostatköpfen und deren Funktionsprinzip

Thermostatköpfe gehören zu den Absperr- und Regelarmaturen.

Es gibt drei Arten von Thermostatköpfen:

• manuelle;
• mechanische;
• elektronische.

Die Funktionen sind bei allen gleich, aber die Umsetzungsmethoden unterscheiden sich. Je nach diesem Parameter verfügen sie über unterschiedliche Möglichkeiten.

Was sind manuelle Thermostatköpfe?

Vom konstruktiven Aufbau her entsprechen Thermostatköpfe einem Standardventil. Durch Drehen des Reglers kann die Menge des durch die Rohrleitung transportierten Wärmeträgers eingestellt werden.

Wenn Sie den Thermostat nur um 1° niedriger einstellen, können Sie im Jahr 6 % des Betrags sparen, den Sie jährlich für Strom zahlen müssen.

Sie werden anstelle von Kugelhähnen an den gegenüberliegenden Seiten des Heizkörpers montiert. Sie sind zuverlässig und preiswert, aber sie müssen manuell bedient werden, und jedes Mal das Ventil zu drehen und sich dabei ausschließlich auf das eigene Gefühl zu verlassen, ist nicht sehr komfortabel. Im Wesentlichen werden solche Thermostatköpfe an Gussheizkörpern installiert.

Wenn Sie den Ventilschaft mehrmals am Tag umschalten, wird das Schwungrad des Ventils locker. Infolgedessen fällt der Thermostatkopf schnell aus.

Besonderheiten mechanischer Thermostatköpfe

Thermostatköpfe des mechanischen Typs haben eine komplexere Konstruktion und halten die eingestellte Temperatur automatisch aufrecht.

Das Herzstück des Geräts ist ein Balg in Form eines kleinen flexiblen Zylinders. Darin befindet sich ein Temperaturmedium in flüssiger oder gasförmiger Form. In der Regel hat es einen hohen Wert des Wärmeausdehnungskoeffizienten.

Sobald der eingestellte Temperaturwert den Normalwert überschreitet, beginnt sich der Schaft unter dem Einfluss des inneren Mediums, das stark an Volumen zugenommen hat, zu bewegen.

Infolgedessen verengt sich der Querschnitt des Durchgangskanals des Thermostatkopfes. Dadurch verringert sich die Heizleistung des Heizkörpers und folglich die Temperatur des Wärmeträgers auf die eingestellten Parameter.

Wenn die Flüssigkeit oder das Gas im Balg abkühlt, verliert der Zylinder an Volumen. Der Schaft hebt sich und erhöht die Menge des Wärmeträgers, der durch den Heizkörper strömt. Letzterer erwärmt sich allmählich, das Gleichgewicht des Systems wird wiederhergestellt und alles beginnt von vorne.

Ein positives Ergebnis wird nur dann erzielt, wenn Thermostate in allen Räumen und an jedem Heizkörper vorhanden sind.

Beliebter sind Geräte mit mit Flüssigkeit gefüllten Bälgen. Obwohl die Reaktion bei Gasen schneller ist, ist ihre Herstellungstechnologie recht aufwendig und der Unterschied in der Messgenauigkeit beträgt nur 0,5%.

Ein mechanischer Regler ist in der Benutzung bequemer als ein manueller. Er ist vollständig für das Raumklima verantwortlich. Es gibt viele Modelle solcher Thermostatventile, die sich in der Art der Signalübertragung unterscheiden.

Der Thermostatkopf wird so montiert, dass er zum Raum hin ausgerichtet ist. Dies erhöht die Genauigkeit der Temperaturmessung.

Wenn für eine solche Installation keine Bedingungen vorliegen, wird ein Thermostatregler mit Fernfühler montiert. Mit dem Thermostatkopf verbindet ihn ein Kapillarrohr mit einer Länge von 2 bis 3 m.

Die Zweckmäßigkeit der Verwendung eines Fernfühlers ergibt sich aus folgenden Umständen:

1. Das Heizgerät ist in einer Nische untergebracht.
2. Der Heizkörper hat eine Tiefe von 160 mm.
3. Der Thermostatkopf ist hinter Jalousien verborgen.
4. Eine große Breite der Fensterbank über dem Heizkörper, während der Abstand zwischen ihr und der Oberseite des Heizkörpers weniger als 100 mm beträgt.
5. Die Ausgleichsvorrichtung ist vertikal angeordnet.

Alle Manipulationen am Heizkörper werden in Abhängigkeit von der Raumtemperatur durchgeführt.

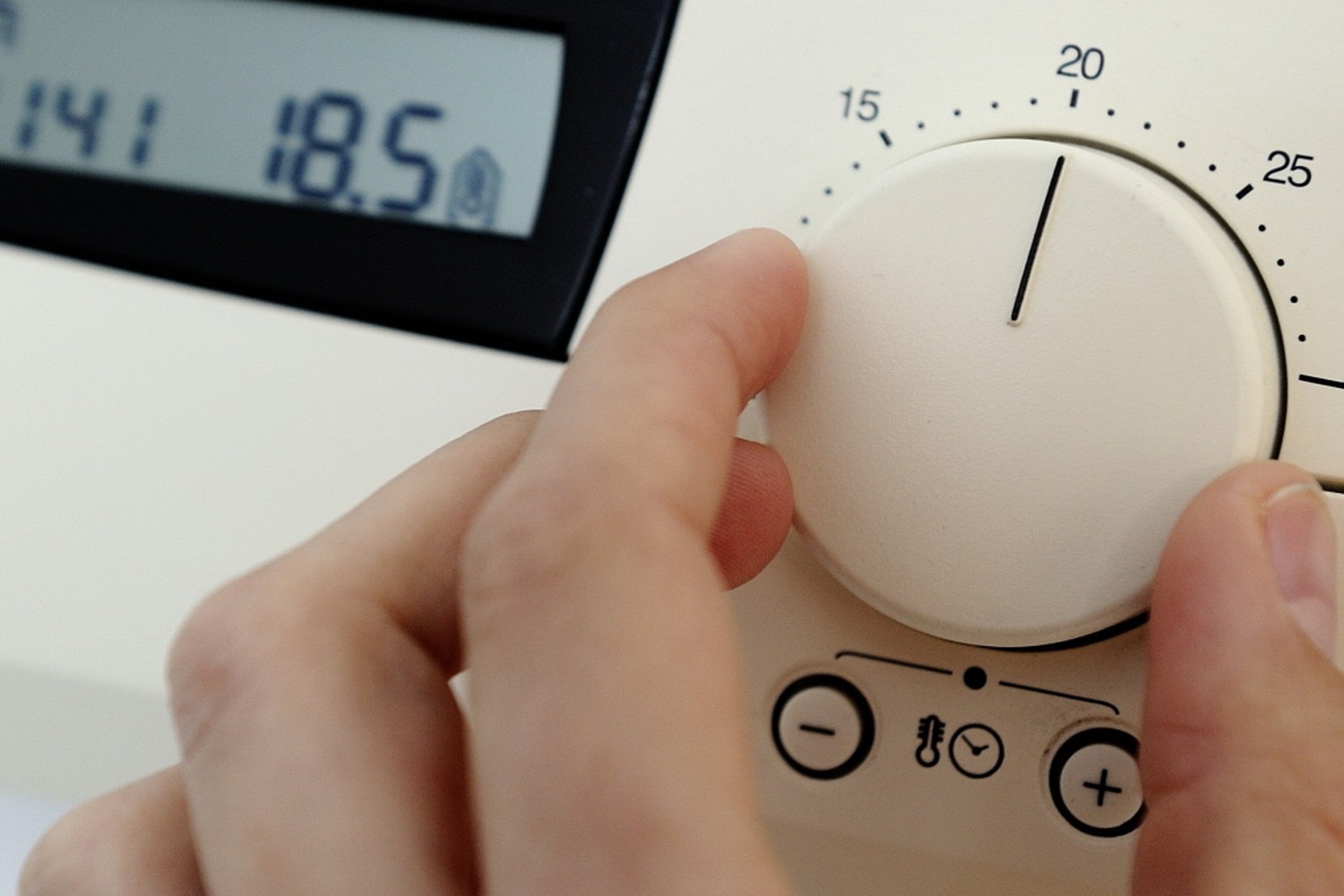

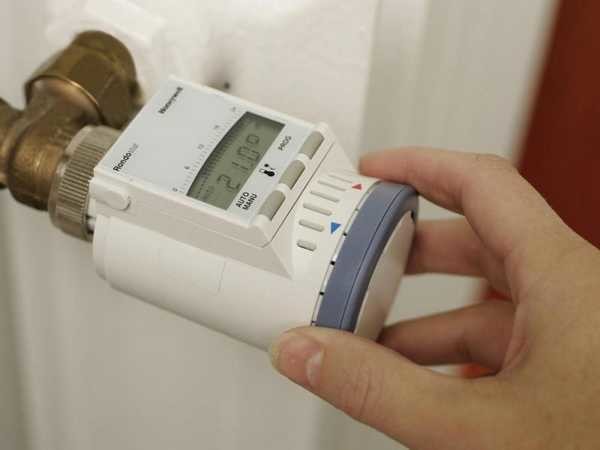

Wodurch unterscheiden sich elektronische Thermostatköpfe?

Da ein solcher Thermostatregler neben der Elektronik auch Batterien (2 Stück) enthält, ist er von den Abmessungen her größer als die vorherigen. Der Schaft bewegt sich hier unter dem Einfluss eines Mikroprozessors.

Diese Geräte haben einen großen Umfang an Zusatzfunktionen. So können sie die Temperatur zeitgesteuert einstellen – nachts wird es im Raum kühler, und gegen Morgen steigt die Temperatur.

Es besteht die Möglichkeit, die Temperatureinstellungen für einzelne Wochentage zu programmieren. Ohne den Komfort zu verringern, kann man erheblich bei der Beheizung des Hauses sparen.

Obwohl die Batterieladung für den Betrieb über mehrere Jahre ausreicht, muss man sie dennoch im Auge behalten. Der Hauptnachteil liegt jedoch nicht darin, sondern im hohen Preis der elektronischen Thermostatköpfe.

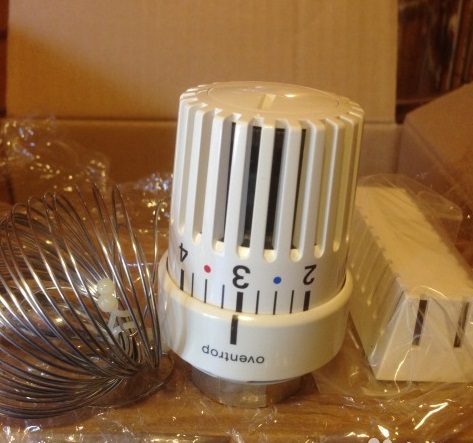

Auf dem Foto ist ein Thermostatkopf mit Fernfühler-Variante zu sehen. Er begrenzt die Temperatur auf den eingestellten Wert. Die Einstellung ist im Bereich von 60 bis 90° möglich.

Wenn am Heizkörper eine dekorative Frontabdeckung angebracht ist, wird der Thermostatkopf nutzlos sein. In diesem Fall ist ein Regler mit einem Fühler erforderlich, der die Außentemperatur erfasst.

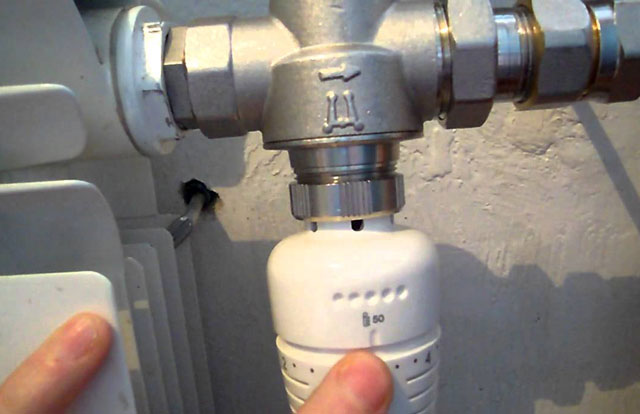

Installationsregeln für den Thermostatkopf

Der Anschlusspunkt bei der Montage des Thermostatkopfes am Heizkörper hängt nicht von seiner Art ab. In jedem Fall ist es das Rohr, das das Heizmedium direkt zum Heizkörper führt.

Damit das Gerät korrekt funktioniert, muss die Luft ununterbrochen um es herum zirkulieren.

Empfehlungen zum Anschluss

Jeder Hersteller gibt Empfehlungen zum Anschluss des Thermostatkopfes.

Trotzdem gibt es auch allgemeine Montagebedingungen:

1. Das Gehäuse muss vor direkten UV-Strahlen geschützt werden. Andernfalls wird das Gerät ungenau arbeiten.
2. Der Thermostatkopf muss frei liegen. Er sollte nicht durch Schutzkästen oder Möbel verdeckt werden.
3. Das Gerät darf nicht über den Heizungsrohren angebracht werden. In diesem Fall kommt es zu einer Diskrepanz zwischen der Raumtemperatur und der Temperatur im Bereich um den Kopf.
4. Wenn das Gerät nahezu isoliert ist, muss eine Bypassleitung eingerichtet oder ein Überströmventil im Bereich des Vor- und Rücklaufs installiert werden.
5. Die angeschlossene Rohrleitung darf keinen Druck auf das Ventilgehäuse ausüben.

Während der Montage muss die Einstellung des Thermostatkopfes auf Maximum gesetzt werden. Dies gewährleistet den ordnungsgemäßen Betrieb des Geräts. Unmittelbar vor der Montage muss die Bewegung von Wasser oder eines anderen Wärmeträgers im Kreislauf unterbrochen und dann abgelassen werden.

Es ist verboten, den Thermostatkopf senkrecht zu montieren. Er muss parallel zum Boden ausgerichtet sein. Diese Position stellt sicher, dass er nicht durch warme Luft beeinflusst wird.

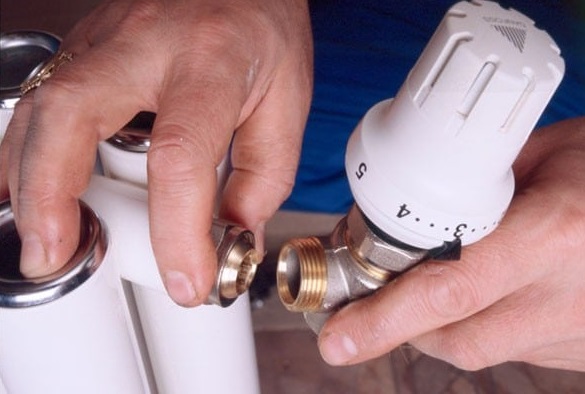

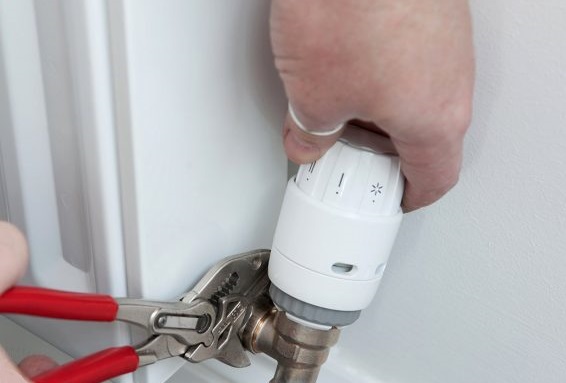

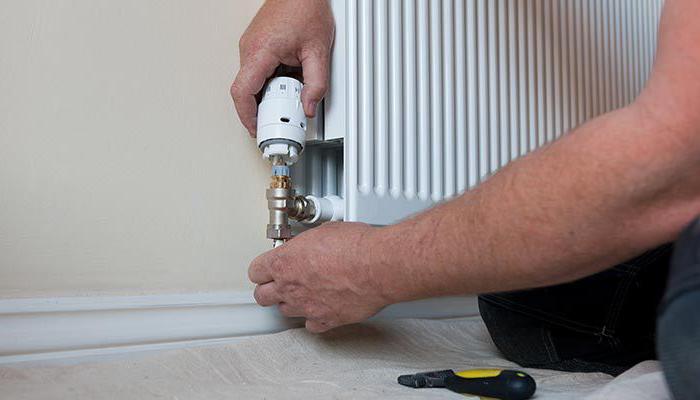

Reihenfolge der Montage des Geräts

Die Montage beginnt mit dem Abschneiden der Rohre, wobei ein kleiner Abstand zum Heizkörper eingehalten wird. Der nächste Schritt ist die Demontage der vorhandenen Absperrarmaturen. Danach werden die Ventilschäfte von den Ventilen getrennt und in die Stopfen des Heizkörpers eingeschraubt.

Die vormontierte Verschraubung wird an Ort und Stelle montiert und die Rohre werden verbunden. Es bleibt nur noch, die Temperatur durch Drehen des Thermostatgriffs einzustellen, bis die Kerben mit den vorhandenen Markierungen am Gehäuse übereinstimmen, die einer bestimmten Temperatur entsprechen.

Es wird nicht empfohlen, die Befestigungsmuttern des Thermostatkopfes zu fest anzuziehen, da die Materialien, aus denen er besteht, recht weich sind. Verwenden Sie hierfür besser einen Drehmomentschlüssel.

Es ist wichtig, dass der Pfeil am Gehäuse in Richtung des heißen Wärmeträgerflusses im System zeigt. Andernfalls ist die Arbeit umsonst und nichts wird funktionieren. Der Thermostatkopf kann sowohl am Vorlauf als auch am Rücklauf montiert werden.

Die Empfehlungen der Hersteller bezüglich der Montagehöhe des Geräts dürfen nicht vernachlässigt werden, da es auf die Temperatur in dieser Höhe kalibriert ist. Meistens sind dies 0,4–0,6 m über dem Boden.

Allerdings haben nicht alle Heizkörper einen oberen Anschluss; es gibt auch einen unteren. Wenn kein Modell in der passenden Höhe vorhanden ist, besteht der Ausweg darin, den Thermostatkopf auf eine niedrigere Temperatur einzustellen.

Da es am Boden kühler ist und das Gerät auf die Temperatur eingestellt ist, die an der Oberkante des Heizkörpers herrschen soll, wird es im Raum zu warm. Um dies zu vermeiden, kann ein Thermostatkopf mit Fernfühler installiert werden. Es gibt auch die Möglichkeit einer manuellen Einstellung des Reglers.

Besonderheiten der Einstellung

Für den normalen Betrieb des Geräts ist eine Voreinstellung erforderlich. Vorher wird die Heizung eingeschaltet und der Raum durch Schließen der Tür isoliert.

An einem bestimmten Punkt wird ein Thermometer aufgestellt und mit der Einstellung begonnen:

1. Drehen Sie den Thermostatkopf bis zum Anschlag nach links, sodass der Wärmeträgerdurchfluss vollständig geöffnet ist.
2. Warten Sie, bis die Temperatur um 5-6° im Vergleich zur Ausgangstemperatur gestiegen ist.
3. Drehen Sie den Kopf bis zum Anschlag nach rechts.
4. Sobald die Temperatur auf den gewünschten Wert gefallen ist, wird das Ventil allmählich geöffnet. Das Drehen wird gestoppt, wenn im Heizkörper ein Geräusch zu hören ist und sich das Gehäuse erwärmt.

Die letzte Position des Thermostatkopfs entspricht der angenehmen Temperatur. Diese wird dann konstant gehalten.

In die Konstruktion der elektronischen Thermostatköpfe sind integrierte Programme eingebaut. Sie ermöglichen es, die Temperatur mit hoher Genauigkeit – bis zu 1 Grad – einzustellen.

Die beschriebene Vorgehensweise ist für die meisten Geräte geeignet. Sollte sie abweichen, ist die Durchführung unkompliziert, da die Bedienungsanleitung alles detailliert beschreibt.

Nach welchen Kriterien sollte man den Thermostatkopf auswählen?

Temperaturregelvorrichtungen werden von vielen Herstellern angeboten.

Um die richtige Wahl zu treffen, sollten folgende Kriterien beachtet werden:

1. Das Thermostatventil, an dem der Kopf befestigt wird. Da die Verbindung entweder Clip- oder Gewindeverbindung sein kann, sollte dieser Punkt beachtet werden. Wenn der Hersteller derselbe ist, gibt es keine Probleme.
2. Art der Gewindeverbindung am Kopf selbst. Sie kann als Mutter mit Klappen oder einfach rund sein. Im ersten Fall wird für die Montage ein zusätzliches Werkzeug zum Verpressen der Verbindung benötigt. Im zweiten Fall ist alles viel einfacher.
3. Vorhandensein eines „Rocks“. Mit diesem sieht der Kopf besser aus, da er den Arbeitsbereich abdeckt.
4. Herstellungsmaterial. Am günstigsten sind Thermostatköpfe im Kunststoffgehäuse. Bei teureren Modellen ist das Gehäuse aus Metall.
5. Qualität des Kunststoffs. Manche Hersteller verwenden zur Kostenreduzierung die billigste Kunststoffart. Darunter leidet die Haltbarkeit der Konstruktion, und mit der Zeit vergilbt der Kunststoff und verliert sein ansprechendes Aussehen.
6. Typ des Arbeitselements. Die Wahl wird zwischen einem flüssigen, gasgefüllten, elektronischen und paraffinbasierten Element getroffen werden müssen.
7. Gleichmäßigkeit der Drehung. Der Griff sollte sich gleichmäßig drehen lassen. Dies ist ein Zeichen für gute Qualität. Knistern, Quietschen oder Klemmen deuten auf ein nicht ganz hochwertiges Produkt hin.
8. Skalierung und Länge der Skala. Bei den meisten Modellen liegt sie im Bereich von +5 – +30 °C. Wenn die Skalierungsmarkierungen über den gesamten Umfang des Kopfes verteilt sind, können sie schnell abgenutzt werden.
9. Vorhandensein einer vandalismussicheren Abdeckung. Diese schützt vor unbefugtem Zugriff auf die Einstellungen.
10. Design. Da Thermostatköpfe meist gut sichtbar angebracht sind, sind ihr Aussehen und die Farbgebung wichtig.

Es ist nicht zwingend erforderlich, einen fertigen Satz bestehend aus Thermostatventil und Thermostatkopf zu kaufen. Diese Geräte können auch einzeln erworben werden.

Der gasgefüllte Balg ist nicht zu empfindlich gegenüber externen Wärmequellen. Dies ist zweifellos ein Vorteil, allerdings sind seine Kosten deutlich höher als die eines flüssigkeitsgefüllten Balgs.

Ein Thermostatkopf mit Automatik ist in vielerlei Hinsicht überlegen, aber er ist nicht immer effektiv. Es ist sinnlos, ihn an Gussheizkörpern zu montieren. Dieses Material ist sehr wärmespeichernd, und da die Masse des Heizkörpers groß ist, besitzt er eine große Trägheit. Korrekt arbeiten kann hier nur der manuelle Kopf.

Kurzer Überblick über beliebte Marken

Die richtige Entscheidung beim Kauf eines Thermostatkopfes ist die Orientierung an renommierten Herstellern. Eine unbekannte Marke ohne bekannte Geschichte birgt ein hohes Risiko, Geld sinnlos auszugeben.

Sie können bedenkenlos Produkte von Herstellern wie Danfoss, Oventrop, Caleffi, Salus und anderen bekannten Unternehmen kaufen.

Platz #1 – Firma Danfoss

Seit über 60 Jahren stellt der Konzern Danfoss Thermostatköpfe her. Es ist ein dänischer Hersteller, unter dessen Lizenz die Produkte auch in Russland gefertigt werden.

Das Sortiment an Geräten zur Automatisierung von Heizsystemen des Danfoss-Konzerns ist umfangreich und entspricht den neuesten Technologien. Die Thermostatköpfe können fernbedient und über ein Smartphone eingestellt werden.

Am häufigsten wird der Thermostatkopf RTS Everis nachgefragt. Es handelt sich um ein Balgprodukt mit einer Flüssigkeitsfüllung. Durch direkte Befestigung wird es mit markeneigenen Thermoventilen verbunden. Für andere ist ein Adapter erforderlich.

Ein Test der vorhandenen Thermostatkopf-Typen der Marke im folgenden Video:

Platz #2 – Marke Oventrop

Großer Beliebtheit bei den Verbrauchern erfreuen sich die Thermostatköpfe der Oventrop Uni-Serie. Sie sind mit einem Flüssigkeitsbalg ausgestattet. Die Verbindung mit dem Thermoventil erfolgt über eine Überwurfmutter. Die Temperatur kann im Bereich von +7 – +28 °C eingestellt werden.

Es besteht die Möglichkeit der vollständigen Schließung. Die Köpfe sind für eine maximale Systemtemperatur von +100 – +120 °C ausgelegt – genau diese Angaben macht der Hersteller in der Begleitdokumentation.

Die Köpfe Oventrop Uni sind mit anderen sanitären Artikeln dieser Firma kompatibel. Sie können ohne Adapter an andere Geräte mit eingebautem Ventil und passendem Gewinde angeschlossen werden.

Sie werden an Thermostatventilen mit passender Verbindung montiert. Bei den Köpfen vieler Serien gibt es eine spezielle Markierung für Menschen mit Sehschwäche sowie eine vandalensichere Abdeckung.

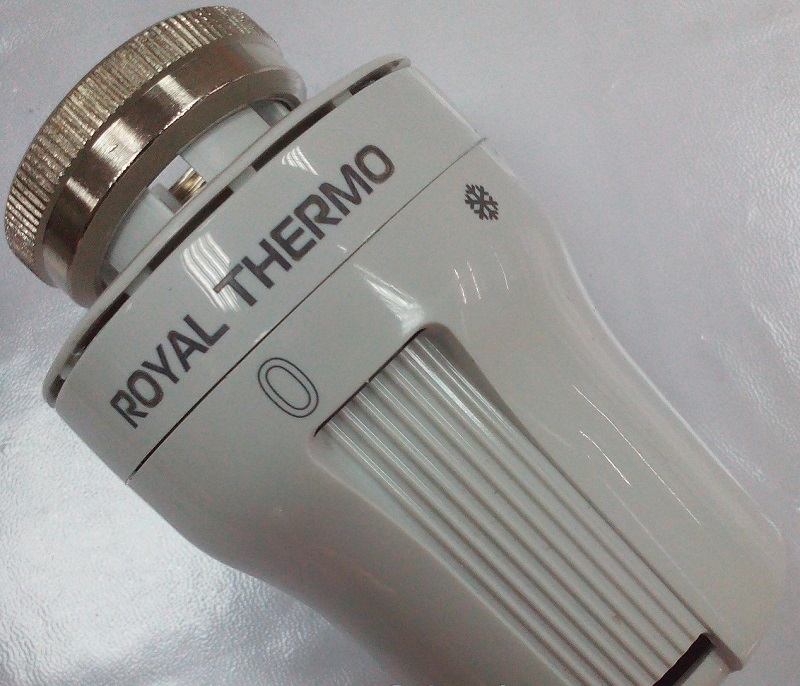

Platz #3 – Firma Thermo

Eine hohe Bewertung erhielten die Produkte des Schweizer Unternehmens Thermo, insbesondere das Modell Royal Thermo RTE 50,30. Es zeichnet sich durch einen großen Einstellbereich von +6 bis +28 °C und einen niedrigen Hysteresewert von 0,55 Grad aus. Es gibt auch eine Nullstellung.

Für einen korrekten Betrieb darf das Heizmedium eine Temperatur von nicht mehr als 100 °C haben. Die Verbindung mit dem Ventil erfolgt über eine Überwurfmutter.

Die Thermostatköpfe von Thermo zeichnen sich durch Zuverlässigkeit und Verarbeitungsqualität aus. Unter den Angeboten gibt es Modelle mit externem Fühler.

Platz #4 – Hersteller Caleffi

Der italienische Hersteller Caleffi bietet eine breite Palette von Thermostatköpfen für Heizkörper an. Das Modell Caleffi 210000 ist programmierbar. Es verfügt über eine digitale Flüssigkristall-Temperaturanzeige. Neben dem Temperaturwert zeigt sie die Uhrzeit, das Datum und das eingestellte Tagesprogramm an.

Beim Kauf von Heizungsanlagen sollten Sie unbedingt den Verkäufer nach den Begleitdokumenten, der Herstellergarantie und der Produktanleitung fragen.

Bei der Programmierung für eine Woche können Sie 3 Temperaturstufen einstellen: „Komfort“, „Sparbetrieb“, „Frostschutz“. Dieser Kopf wird zusammen mit Caleffi-Ventilen installiert.

Platz #5 – Firma Salus

Die deutsche Firma Salus genießt ebenfalls einen wohlverdienten Ruf. Zum Beispiel ist das Modell Salus PH 60 ein elektronischer Kopf mit nichtflüchtigem Speicher und der Möglichkeit, den Temperaturmodus für eine Woche einzustellen. Der Temperaturbereich liegt bei +5 – +40 °C.

Die Stromversorgung erfolgt über 2 AA-Batterien. Das Display verfügt über eine Hintergrundbeleuchtung und zeigt Temperaturparameter sowie den Ladezustand der Batterien an.

Eine Neuentwicklung – ein kabelloser Mini-Thermostatkopf, der mit Batterien betrieben wird. Das Gerät kann über einen Computer oder ein Smartphone gesteuert werden, nachdem Sie die App „Smart Home“ heruntergeladen haben.

Technische Neuerungen erfreuen die Benutzer immer wieder – kabellose Thermostatköpfe ermöglichen es dem Besitzer, ein komfortables Raumklima zu schaffen, während er sich am anderen Ende der Stadt oder in einem anderen Land befindet. Und all dies wird möglich, wenn man das Gerät in das System der Smart-Home-Heizung integriert oder eine entsprechende App herunterlädt.

Fazit und nützliche Videos zum Thema

Aufbau und Funktion des Thermostatkopfes werden im folgenden Video ausführlich erläutert:

Lohnt es sich, einen Thermostatkopf an Heizkörpern zu installieren? Darüber berichtet einer der Nutzer in seinem Videobericht ausführlich:

Thermostatventil und -kopf in Aktion:

Ein Heizkreislauf mit Thermostatkopf ist bequemer in der Anwendung. Dieses Gerät verlängert die Lebensdauer der Heizungsanlagenkomponenten und erhöht deren Brandschutzniveau.

Betrachtet man den Nutzen dieser relativ einfachen Geräte und ihre 20-jährige Lebensdauer, ist ihr Preis gering. Um ein wirklich qualitativ hochwertiges Produkt zu kaufen, fragen Sie nach, ob ein Zertifikat für das ausgewählte Gerät vorliegt.
