Dreiwegeventil in der Heizungsanlage: Arbeitsweise, Auswahlkriterien, Schema und Montage

Um im Haus ständig ein angenehmes thermisches Gleichgewicht aufrechtzuerhalten, wird in den Heizkreislauf ein Element wie das Dreiwegeventil in der Heizungsanlage eingebaut, das die Wärme gleichmäßig auf alle Räume verteilt.

Trotz der Bedeutung dieser Komponente zeichnet sie sich nicht durch eine komplizierte Konstruktion aus. Lassen Sie uns die konstruktiven Merkmale und Funktionsprinzipien des Dreiwegeventils genauer betrachten. Welche Regeln sollten bei der Auswahl des Geräts beachtet werden und welche Besonderheiten gibt es bei der Montage?

Eigenschaften des Dreiwegeventils

Das zum Heizkörper gelangende Wasser hat eine bestimmte Temperatur, die oft nicht beeinflusst werden kann. Das Dreiwegeventil regelt nicht die Temperatur, sondern die Flüssigkeitsmenge.

Dies ermöglicht es, ohne Änderung der Heizkörperfläche die erforderliche Wärmemenge in die Räume zu leiten, jedoch nur innerhalb der Leistungsgrenzen der Anlage.

Trenn- und Mischvorrichtungen

Optisch ähnelt das Dreiwegeventil einem T-Stück, erfüllt jedoch völlig andere Funktionen. Eine solche mit einem Thermostat ausgestattete Einheit gehört zur Absperrarmatur und ist eines ihrer Hauptelemente.

Es gibt zwei Arten dieser Geräte: Trenn- und Mischventile.

Erstere werden eingesetzt, wenn das Wärmeträgermedium gleichzeitig in mehrere Richtungen geleitet werden muss. Tatsächlich ist die Einheit ein Mischer, der einen stabilen Strom mit einer eingestellten Temperatur erzeugt. Sie wird in Netze für Heißluft und in Wasserversorgungssysteme eingebaut.

Das Dreiwegeventil wird sowohl als Mischer als auch als Verteiler für Luft oder Warmwasser eingesetzt

Geräte der zweiten Art dienen zur Zusammenführung von Strömen und deren Temperaturregelung. Für eintretende Ströme mit unterschiedlichen Temperaturen sind zwei Öffnungen vorgesehen, für den Austritt eine. Sie werden bei der Installation von Fußbodenheizungen verwendet, um eine Überhitzung der Oberfläche zu vermeiden.

Das Dreiwegeventil und der Temperaturregler sind separat erhältlich. Für autonome Heizsysteme wird jedoch der Kauf einer Konstruktion mit Thermostat als rationalere und effizientere Lösung angesehen.

Konstruktive Ausführung von Dreiwegehähnen

Nach der Bauart werden Ventile in Sitzventile und Drehventile unterteilt. Das Funktionsprinzip der ersten basiert auf der rhythmischen vertikalen Bewegung der Spindel – die Regelungsart „Spindel-Sitz“. Diese Art gehört zu den Mischventilen. Häufig erfolgt die Steuerung über einen elektromechanischen Antrieb.

Schlüsselelement der Drehkonstruktion ist ein rotierender Sektor. Während der Bewegung wirkt die Spindel auf die Kugelklappe, und diese unterbricht teilweise oder vollständig die Zufuhr des Wärmeträgers. Diese Regelungsart wird als „Kugel-Sitz“ bezeichnet.

Diese Geräte zeichnen sich durch erhöhte Verschleißfestigkeit aus. Sie sind für große Temperaturschwankungen ausgelegt und werden als Absperrarmaturen eingestuft. In Privathäusern, in denen Wasser in relativ geringen Mengen verbraucht wird, können sie auch als Mischer fungieren.

Ein Merkmal des Mischventils ist ein Ausgang und zwei Eingänge. Es dient zur Regelung der Temperatur der Arbeitsflüssigkeit durch Zusammenführung von Strömen mit hoher und niedriger Temperatur. Bei entsprechender Installation kann das Produkt auch Ströme trennen.

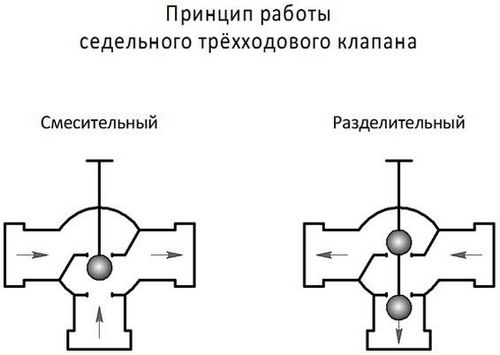

Hier ist schematisch die Arbeitsweise eines Dreiwegeventils vom Sitz-Misch- und Trenntyp dargestellt.

Ein Dreiwegeventil vom Trenntyp wird eingesetzt, wenn heißer Wärmeträger in mehrere Richtungen geleitet werden muss.

Alle Modelle solcher Ventile unterscheiden sich in einigen Merkmalen:

• Mechanik des Verschlusses – sie kann sowohl Spann- als auch Stopfbuchsenmechanik sein;
• Form der Abdeckkappe – es gibt L-, T-, S-förmige;
• Art des Verschlusses – es gibt zylindrische, kugelförmige, konische;
• Anschluss an den Kreislauf – mittels Muffe, Flansch, durch Schweißen u. a.;
• Steuerungsart – automatisch, halbautomatisch, manuell.

Das Mischgerät ist mit einer zentral angeordneten Spindel ausgestattet, es enthält eine Kugelklappe. Diese verschließt bei Bedarf den Verschluss der Eingangsöffnung.

Bei Geräten vom Trenntyp ist die Spindel mit zwei Ventilen ausgestattet, die in den Ausgangsstutzen eingebaut sind.

Es funktioniert nach einem etwas anderen Schema. Die Arbeitsweise des Dreiwegeventils wird nach einer detaillierten Analyse seiner Konstruktion verständlicher.

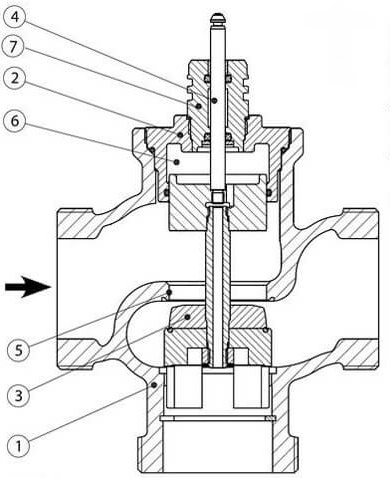

Die Bestandteile des Dreiwegeventils sind: Gehäuse (1), Ventileinsatz (2), Ventilkegel (3), polierte Ventilspindel (4), Ventilsitz (5), Entlastungskammer (6), Stopfbuchsendichtung (7)

Das Gehäuse dieser Produktart ist gegossen. Es wird aus Messing oder Bronze mit einer galvanischen Chrom-Nickel-Beschichtung hergestellt. Diese erfüllt sowohl Schutz- als auch Dekorationsfunktionen. Für den Anschluss an die Rohrleitung gibt es Gewindeabgänge – insgesamt drei Stück. Die Art der Gewindeverbindung hängt vom gewählten Modell ab.

Optimale Druckparameter im Heizungssystem für einen stabilen Betrieb des Ventils: 10 kg/cm². Bei Überschreitung dieses Wertes können Probleme auftreten.

Es gibt auch Beschränkungen hinsichtlich der Temperaturwerte: 95º für Kessel, 110º für Sonnenkollektoren. Die zulässige Einstellung der Vorlauftemperatur liegt bei verschiedenen Modellen im Bereich von 20-60º. Die Leistung variiert zwischen 1,6 und 2,5 m³/h.

Funktionsprinzip des Geräts

Durch den Einbau eines Dreiwegemischventils wird erreicht, dass die Austrittstemperatur des Wassers innerhalb der festgelegten Grenzen liegt.

Das Funktionsprinzip ist sowohl für das geschlossene Heizungssystem als auch für das Warmwassersystem dasselbe. Der Unterschied besteht lediglich darin, dass im ersten Fall das Wärmeträgermedium die Wärme gleichmäßig von der Quelle zu den Heizkörpern überträgt, im zweiten Fall hingegen das warme Wasser zu den Haushaltsgeräten transportiert.

Bis das temperaturempfindliche Element eine bestimmte Temperatur erreicht hat, wird das Wärmeträgermedium aus dem vorderen Anschluss zugeführt und gelangt ungehindert in den rechten. Sobald das Arbeitselement eine Temperatur über dem eingestellten Wert erreicht, dehnt es sich aus.

Dies führt zur vertikalen Abwärtsbewegung des Ventils und infolgedessen zur Sperrung des Weges für den von unten zugeführten erhitzten Wärmeträger. Anschließend öffnet sich der linke Anschluss zur Zufuhr von kaltem Wasser.

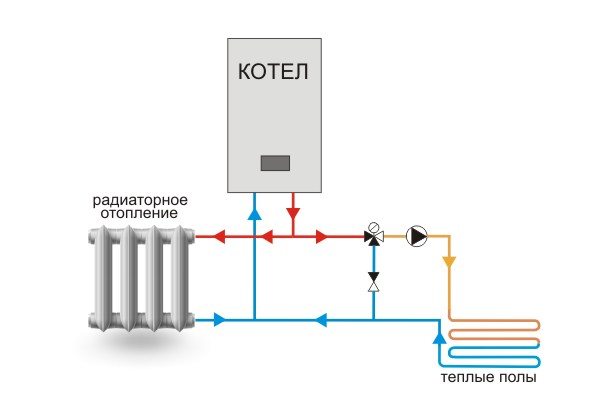

Das Schema zeigt die Reihenfolge des Anschlusses eines Dreiwegeventils in ein autonomes Heizungssystem. Fehlt es im Rücklaufkreis, kann sich als Folge des Temperaturabfalls Kondensat bilden.

Die Mischung von kaltem und heißem Wasser führt zum Temperaturausgleich. Das temperaturempfindliche Element nimmt wieder seine ursprüngliche Form an, und die Klappe kehrt in ihre Ausgangsstellung zurück.

Wenn das Dreiwegeventil im Rücklaufkreis installiert ist, muss der Vorgang in umgekehrter Reihenfolge ablaufen. Wenn das Wasser abkühlt, öffnet sich direkt der Weg für heißes Wasser aus dem Kessel.

Antriebsmechanismus des Geräts

Auch der Typ des Antriebsmechanismus kann bei den Ventilen unterschiedlich sein. Der Antrieb kann hydraulisch, elektromechanisch, pneumatisch oder manuell sein.

Der elektromechanische Antrieb wird in verschiedene Typen unterteilt, von denen der einfachste thermostatische am weitesten verbreitet ist. Er funktioniert durch die Ausdehnung einer Flüssigkeit mit einem thermoaktiven Bestandteil. Dadurch entsteht Druck auf die Spindel. Es handelt sich um eine leicht abnehmbare Ausführung, die in Geräten verwendet wird, die in Haushaltssystemen installiert sind.

Eine weitere Variante ist der Antrieb mit einem thermostatischen Kopf, der mit einem temperaturempfindlichen Element ausgestattet ist. Das Gerät ist mit einem externen Temperatursensor ergänzt, der sich direkt in der Rohrleitung befindet. Mit dem Antrieb ist er über eine Kapillarröhre verbunden.

Diese Art der Regelung gilt als die genaueste. Auf Wunsch kann der einfache thermostatische Antrieb leicht durch einen thermostatischen Kopf ersetzt werden.

Bei einem elektrisch angetriebenen Ventil können die Antriebsmechanismen Elektromagnete oder Servoantriebe sein, die auf leistungsschwachen Elektromotoren oder Getriebesystemen basieren.

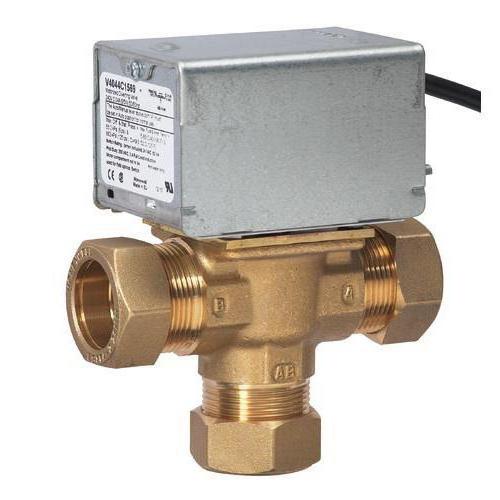

Es gibt eine Variante des Dreiwegeventils mit elektrischem Antrieb. Die Steuerung erfolgt über einen Regler, der mit Temperatursensoren ausgestattet ist und Befehle an den Hauptmechanismus sendet. Eine vereinfachte Version des Antriebs mit Regler ist der Servoantrieb.

Er steuert das Ventil direkt. Der einfachste Antrieb ist manuell. Die Einstellung erfolgt durch Drehen einer Kunststoffkappe mit Gewindeverbindung. Ihr Boden hat Kontakt mit dem Ende der Spindel. Durch Auf- oder Zudrehen wird der Ventilteller bewegt.

Das Vorhandensein eines Elektro- oder Servoantriebs ermöglicht die Programmierung des Temperaturmodus in Abhängigkeit von der Tageszeit. Ursprünglich ist im Lieferumfang des Dreiwegeventils kein Antrieb enthalten. Dieser wird je nach den Gegebenheiten des jeweiligen Heizungsnetzes separat erworben. Das Produkt kann in jedem Heizungssystem verwendet werden.

Wo werden Dreiwegeventile eingesetzt?

Ventile dieses Typs kommen in verschiedenen Schemata vor. Sie werden in das Installationsschema von Fußbodenheizungen eingebaut, um eine gleichmäßige Erwärmung aller Bereiche zu gewährleisten und eine Überhitzung einzelner Abzweigungen zu vermeiden.

Bei einem Festbrennstoffkessel tritt in dessen Kammer häufig Kondensat auf. Die Installation eines Dreiwegeventils hilft, dieses zu bekämpfen.

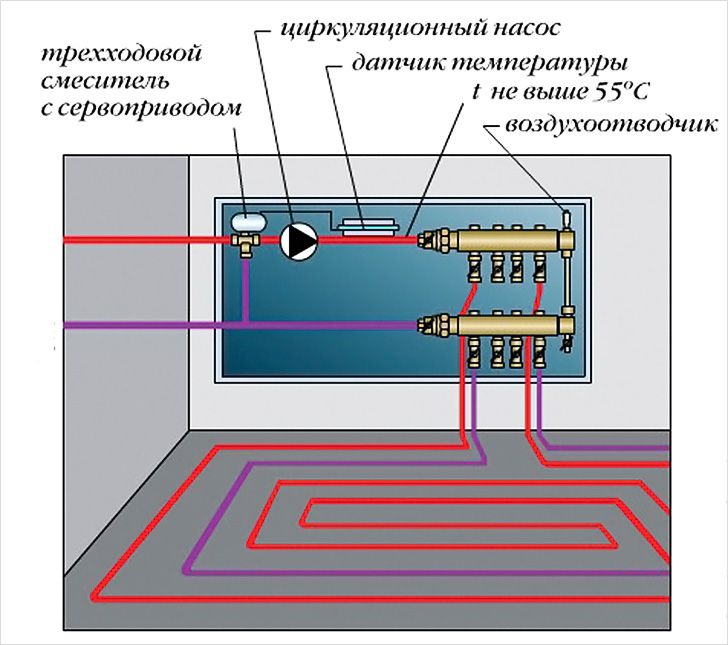

Das in die Fußbodenheizung integrierte Ventil sorgt für die Aufrechterhaltung der gewünschten Temperatur, indem es dem Heizwasser kleine Mengen heißes Wasser beimischt.

Ein Dreiwegeventil arbeitet effektiv in einem Heizsystem, wenn die Notwendigkeit besteht, einen Warmwasserkreis anzuschließen und die Wärmeströme zu trennen.

Die Verwendung des Ventils in der Verrohrung von Heizkörpern ermöglicht es, auf einen Bypass zu verzichten. Die Installation am Rücklauf schafft die Voraussetzungen für die Einrichtung eines kurzen Kreislaufs.

Besonderheiten bei der Auswahl des Geräts

Allgemeine Empfehlungen bei der Auswahl eines geeigneten Dreiwegeventils sind:

1. Bevorzugt sollten namhafte Hersteller sein. Auf dem Markt trifft man oft auf minderwertige Absperrarmaturen von unbekannten Firmen.
2. Produkte aus Kupfer oder Messing haben eine höhere Verschleißfestigkeit.
3. Die manuelle Steuerung ist zuverlässiger, aber weniger funktional.

Der entscheidende Punkt sind die technischen Parameter des Systems, in das es eingebaut werden soll. Berücksichtigt werden folgende Eigenschaften: Druckniveau, maximale Vorlauftemperatur am Installationsort, zulässiger Druckabfall, Wasserdurchfluss durch das Ventil.

Ein Ventil mit der richtig gewählten Durchflusskapazität wird gut funktionieren. Dazu müssen Sie die Leistung Ihrer Wasserleitung mit dem Durchflusskoeffizienten des Geräts vergleichen. Dieser ist bei jedem Modell zwingend angegeben.

Für Räume mit begrenzter Fläche, wie z. B. das Badezimmer, ist die Wahl eines teuren Ventils mit Thermostatmischer nicht sinnvoll.

In großen Flächen mit Fußbodenheizung ist ein Gerät mit automatischer Temperaturregelung erforderlich. Als Entscheidungshilfe sollte auch die Konformität des Produkts mit der GOST 12894-2005 dienen.

Die Kosten können sehr unterschiedlich sein, alles hängt vom Hersteller ab.

In Landhäusern mit einem installierten Festbrennstoffkessel ist das Heizschema nicht sehr komplex. Hier ist ein Dreiwegeventil in vereinfachter Bauweise völlig ausreichend.

Es funktioniert autonom und hat keinen Thermostatkopf, Sensor und sogar keine Spindel. Das thermostatische Element, das seine Arbeit steuert, ist auf eine bestimmte Temperatur eingestellt und befindet sich im Gehäuse.

Hersteller von Dreiwegeventilen

Auf dem Markt gibt es eine große Auswahl an Dreiwegeventilen sowohl von namhaften als auch von unbekannten Herstellern. Das Modell kann gewählt werden, nachdem die allgemeinen Parameter des Produkts festgelegt sind.

Den ersten Platz im Verkaufsranking belegen Ventile des schwedischen Unternehmens Esbe. Es ist eine ziemlich bekannte Marke, daher sind die Dreiwege-Produkte zuverlässig und langlebig.

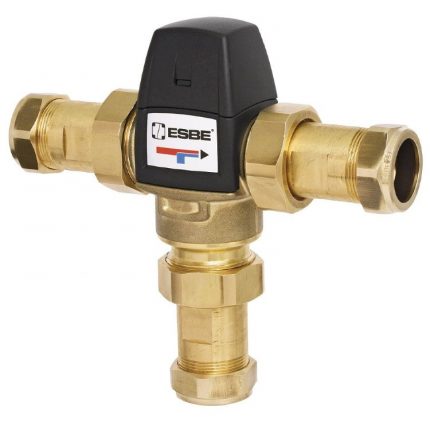

Das Dreiwegeventil Esbe vom Mischtyp wird sowohl in Heizungs- als auch in Kühlsystemen eingesetzt. Die Einstellung kann manuell oder automatisch erfolgen.

Bei Verbrauchern sind die Dreiwegeventile des koreanischen Herstellers Navien für ihre Qualität bekannt. Sie sollten erworben werden, wenn ein Kessel derselben Firma vorhanden ist.

Eine hohe Regelgenauigkeit wird durch die Installation eines Geräts der dänischen Firma Danfoss erreicht. Es arbeitet vollautomatisch.

Durch gute Qualität und einen erschwinglichen Preis zeichnen sich die Ventile von Valtec aus, die gemeinsam von Fachleuten aus Italien und Russland hergestellt werden.

Effektiv in der Arbeit sind die Produkte des US-amerikanischen Unternehmens Honeywell. Diese Ventile haben eine einfache Konstruktion und sind einfach zu installieren.

Besonderheiten der Installation des Produkts

Bei der Montage von Dreiwegehähnen treten viele Nuancen auf. Ihre Berücksichtigung ist für den unterbrechungsfreien Betrieb der Heizungsanlage entscheidend. Der Hersteller legt jedem Ventil eine Anleitung bei, deren Einhaltung später viele Unannehmlichkeiten vermeiden lässt.

Allgemeine Montageempfehlungen

Wichtig ist, das Ventil zunächst in der richtigen Position zu installieren, orientieren Sie sich an den Hinweisen, die durch Pfeile auf dem Gehäuse markiert sind. Die Zeiger geben die Richtung des Wasserflusses an.

Mit dem Symbol A ist der gerade Durchgang gekennzeichnet, B die senkrechte oder Bypass-Richtung, AB der kombinierte Ein- oder Ausgang.

Je nach Ausrichtung gibt es zwei Ventilmodelle:

• mit symmetrischer oder T-förmiger Anordnung;
• mit asymmetrischer oder L-förmiger Anordnung.

Bei der ersten Variante tritt die Flüssigkeit durch die Stirnöffnungen in das Ventil ein. Nach dem Mischen tritt sie durch die mittlere Öffnung aus.

Bei der zweiten Variante tritt der warme Strom von der Stirnseite ein, der kalte von unten. Der Austritt der gemischten Flüssigkeit erfolgt durch die zweite Stirnseite.

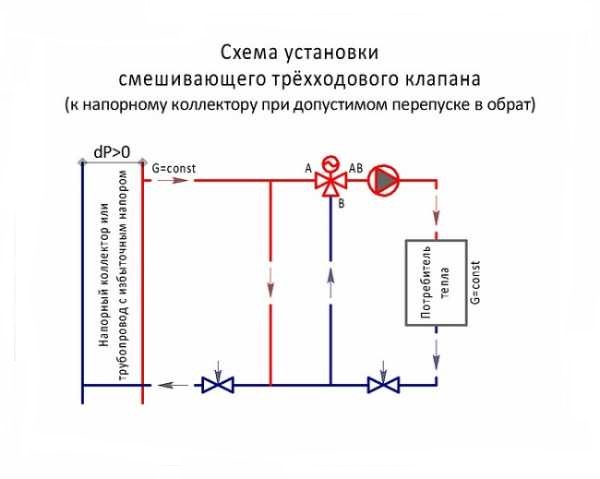

Das auf dem Foto gezeigte Montageschema des Ventils wird in Heizsystemen verwendet, die von einem Druckverteiler gespeist werden.

Ein weiterer wichtiger Punkt bei der Montage des Mischventils: Der Antrieb oder der Thermostatkopf darf nicht nach unten zeigen. Vor Beginn der Arbeiten ist eine Vorbereitung erforderlich: Das Wasser wird vor der Einbaustelle abgesperrt. Anschließend wird die Rohrleitung auf Rückstände überprüft, die die Ventildichtung beschädigen könnten.

Wichtig ist, einen Ort zu wählen, an dem das Ventil zugänglich ist. Möglicherweise muss es später überprüft oder ausgebaut werden. Dafür ist ausreichend Platz erforderlich.

Einbau des Mischventils

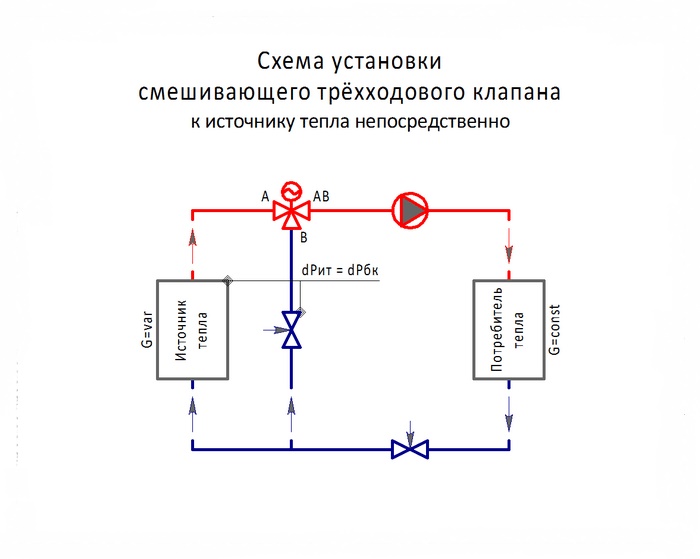

Beim Einbau eines Dreiwegemischventils in ein zentrales Wärmeversorgungssystem gibt es mehrere Möglichkeiten. Die Wahl des Schemas hängt von der Art des Anschlusses der Heizungsanlage ab.

Wenn der Kesselbetrieb eine Überhitzung des Rücklaufwärmeträgers zulässt, entsteht zwangsläufig ein Überdruck. In diesem Fall wird eine Überbrückung montiert, die den Überdruck drosselt. Diese wird parallel zur Einspritzung des Ventils installiert.

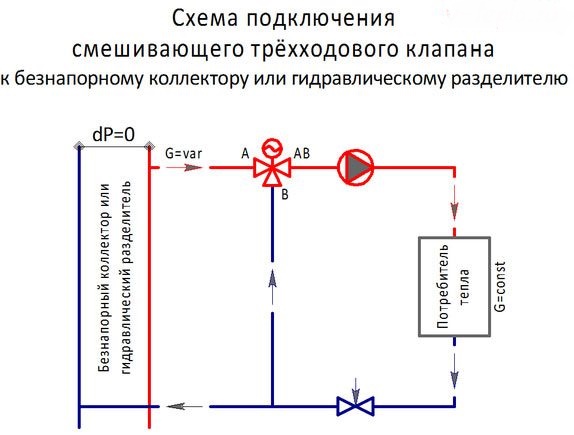

Dieses Schema wird verwendet, wenn die Heizungsanlage an einen drucklosen Verteiler angeschlossen ist. Es ist wichtig, die richtige Montagevariante basierend auf den Gegebenheiten Ihrer Rohrleitung zu wählen.

Das auf dem Foto gezeigte Schema gewährleistet eine qualitativ hochwertige Regelung der Systemparameter. Wenn der Dreiwegehahn direkt an den Kessel angeschlossen ist, was in autonomen Heizsystemen am häufigsten vorkommt, ist der Einbau eines Abgleichventils erforderlich.

Wird die Empfehlung zum Einbau des Abgleichgeräts nicht beachtet, kann es im Anschluss AB zu erheblichen Änderungen des Durchflusses der Arbeitsflüssigkeit in Abhängigkeit von der Stößelstellung kommen.

Der Anschluss nach dem gezeigten Schema garantiert nicht die Vermeidung einer Zirkulation des Wärmeträgers durch die Wärmequelle. Um dies zu erreichen, müssen ein hydraulischer Entkoppler und eine Umwälzpumpe in den Kreislauf eingebunden werden.

Das Mischventil wird auch zur Trennung der Ströme montiert. Dies ist erforderlich, wenn der Quellenkreislauf nicht vollständig isoliert werden darf, aber ein Flüssigkeitsübertritt in den Rücklauf möglich ist. Meistens wird diese Variante bei autonomen Heizkesseln eingesetzt.

Das Abgleichventil wird an dem Rohrabschnitt des Dreiwegeventils montiert, der an den mit dem Symbol B gekennzeichneten Anschluss angeschlossen ist. Sein hydraulischer Widerstand muss mit dem Widerstand des Kessels identisch sein.

Es ist zu beachten, dass bei der Verwendung einiger Modelle Vibrationen und Geräusche auftreten können. Dies geschieht aufgrund einer Nichtübereinstimmung der Strömungsrichtungen in der Rohrleitung und im Mischventil. Dadurch kann der Druck am Ventil unter den zulässigen Wert fallen.

Montage der Trennvorrichtung

Wenn die Temperatur der Wärmequelle höher ist als vom Verbraucher benötigt, wird ein Ventil in den Kreislauf eingebaut, das die Ströme trennt. In diesem Fall gelangt bei konstantem Durchfluss sowohl im Kesselkreislauf als auch beim Verbraucher kein überhitztes Medium zum Verbraucher.

Damit das Schema funktioniert, ist in beiden Kreisläufen das Vorhandensein einer Pumpe erforderlich.

Auf der Grundlage des oben Gesagten können die allgemeinen Empfehlungen zusammengefasst werden:

1. Bei der Montage eines jeden Dreiwegeventils werden davor und danach Manometer installiert.
2. Um das Eindringen von Verunreinigungen zu vermeiden, wird vor dem Gerät ein Filter montiert.
3. Das Gehäuse des Geräts darf keiner Belastung ausgesetzt werden.
4. Eine gute Regelung muss durch den Einbau von Vorrichtungen vor dem Ventil sichergestellt werden, die den Überdruck drosseln.
5. Bei der Installation darf das Ventil nicht über dem Antrieb angebracht sein.

Außerdem müssen die vom Hersteller empfohlenen geraden Abschnitte vor und nach dem Gerät eingehalten werden. Die Nichteinhaltung dieser Vorschrift führt zu einer Änderung der angegebenen technischen Eigenschaften. Die Garantie für das Gerät erlischt.

Fazit und nützliche Videos zum Thema

Nuancen der Installation, deren Berücksichtigung den korrekten Betrieb des Ventils gewährleistet:

Details zur Installation des Ventils bei der Montage einer Fußbodenheizung:

Ein solches Bauteil im Heizsystem, wie das thermostatische Dreiwegeventil, ist notwendig, aber nicht in allen Fällen. Sein Vorhandensein garantiert eine rationelle Nutzung des Wärmeträgers, was einen sparsamen Brennstoffverbrauch ermöglicht. Zusätzlich fungiert es auch als Vorrichtung, die den sicheren Betrieb des Festbrennstoffkessels gewährleistet.

Dennoch sollte man vor dem Kauf eines solchen Geräts eine Beratung zur Zweckmäßigkeit seiner Montage einholen.
