So verlegen Sie eine elektrische Fußbodenheizung unter Fliesen: Folien- und Kabelvariante

Das System der Fußbodenheizung wird heute überall bei der Einrichtung von Wohnräumen eingesetzt. Eine solche Heizung trägt zur gleichmäßigen Temperaturverteilung und zur Aufrechterhaltung eines angenehmen Raumklimas bei. Die Wahl des Systems und die Technologie seiner Installation hängen von der Art des Bodenbelags ab.

Wir erklären, wie man eine elektrische Fußbodenheizung unter Fliesen verlegt, und nennen die zulässigen Montagearten. Außerdem geben wir eine Schritt-für-Schritt-Anleitung zur Einrichtung der Fußbodenheizung und beschreiben die wichtigen Punkte beim Anschluss an das Stromnetz.

Optionen für elektrische Fußbodenheizungen unter Fliesen

Bei allen Vorteilen von Böden, die mit Fliesen und ihrem Konkurrenten – Feinsteinzeug – belegt sind, lassen sie sich nur schwer der Kategorie der warmen Beläge zuordnen.

Diesen Nachteil lässt sich am einfachsten durch die Installation eines Bodensystems beheben, das das ganze Jahr über funktionieren kann, was besonders für Wohnungen relevant ist, die von der Zentralheizung abhängig sind.

Bei der Wahl des elektrischen Fußbodensystems wird nicht nur auf die Fläche des zu beheizenden Raums geachtet.

Drei Hauptparameter werden berücksichtigt:

• Kompatibilität mit dem gewählten Bodenbelag;
• Möglichkeit, einen Betonestrich zu errichten;
• Preisspanne.

Die Leistungsaufnahme des gewählten Systems und die vom Hersteller angegebene Kabellänge, basierend auf der vorgegebenen Fläche, beträgt im Durchschnitt 140–160 W/m². Wenn jedoch als Endbelag Feinsteinzeug verwendet werden soll, das in seiner Struktur Stein ähnelt, sollte ein System mit einer Nennleistung von 220 W/m² gewählt werden.

In Mehrfamilienhäusern gelten elektrische Fußbodenheizungen als nahezu die einzige verfügbare Möglichkeit zur zusätzlichen Beheizung der Wohnung.

Kabelheizsystem

Die Grundlage dieses Heizsystems bilden ein- und zweiadrige elektrische Heizkabel, die in einen monolithischen Zementestrich eingebettet sind.

Unabhängig vom Typ der verwendeten Kabel können sie bei Stromdurchfluss normgerecht Wärme abgeben und so eine gleichzeitige und gleichmäßige Erwärmung über die gesamte Länge gewährleisten (+)

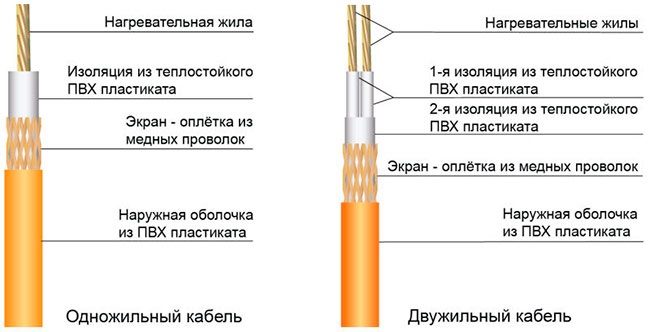

Der Unterschied zwischen ihnen ist erheblich:

1. Einadrige Kabel – die Erwärmung ihres Leiters basiert auf dem Widerstandsprinzip, das auch beim Heizstab oder der Bügeleisenspule wirkt. Einadrige Kabel sind zwar für ihren günstigen Preis bekannt, aber sehr unpraktisch bei der Installation, da die Enden in einem Punkt zusammenlaufen müssen und die Kabel selbst sich beim Verlegen auf dem Boden nicht kreuzen dürfen.
2. Zweiadrige Kabel – die Funktion der Heizspirale kann entweder ein Kabel oder beide gleichzeitig übernehmen. Sie sind mit einer Endkupplung ausgestattet, die den Stromkreis schließt.

Vergleicht man ein- und zweiadrige Kabel, so haben die ersteren den Nachteil, dass von ihnen deutlich mehr elektromagnetische Störungen ausgehen als von zweiadrigen Kabeln.

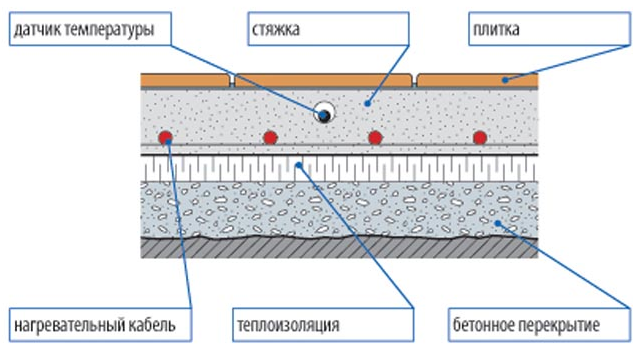

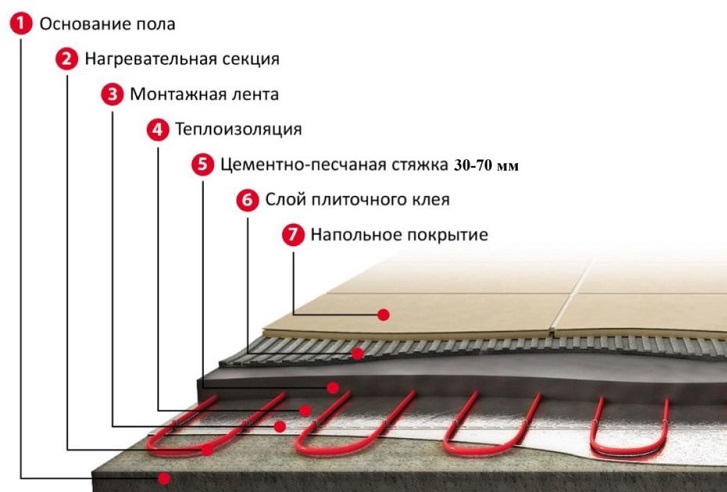

Die Höhe des Kabelsystems, einschließlich der Zentimeter für die Vorbereitung des Untergrunds plus der Dicke des Bodenbelags selbst, erreicht 10 cm (+)

Aufgrund der hohen Arbeitsintensität und der langen Installationsdauer, die eine entsprechende Qualifikation des Handwerkers erfordern, sowie der langen Wartezeit vor der Inbetriebnahme des Systems, verlieren solche Kabelvarianten allmählich ihre Marktposition und weichen moderneren Heizmatten.

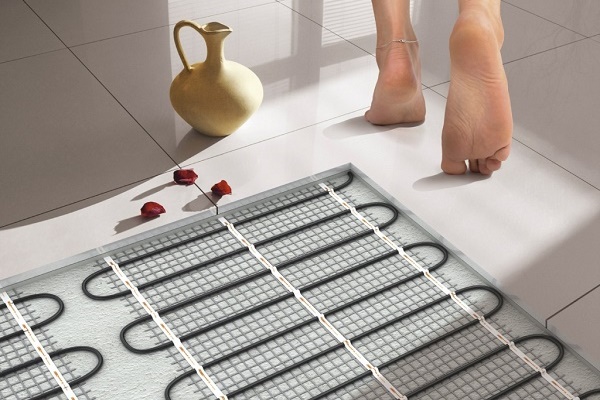

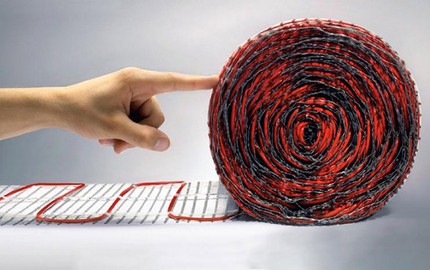

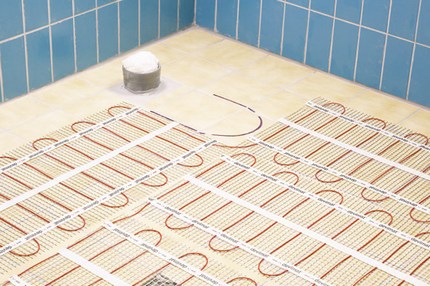

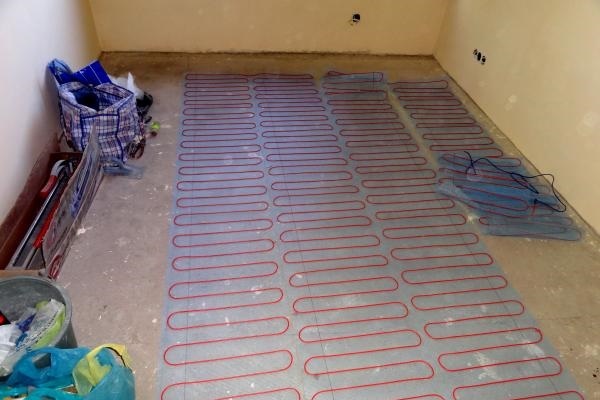

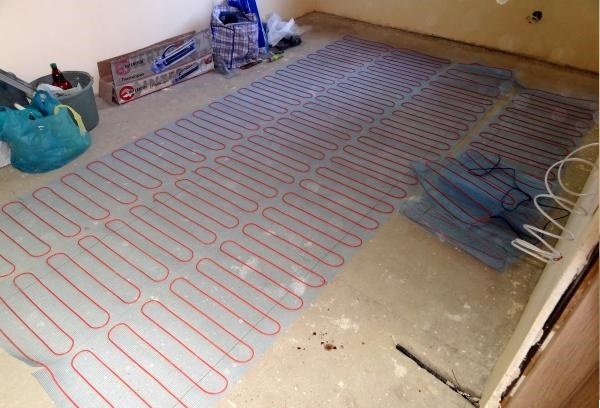

Das Hauptmerkmal der fertigen Heizmatten ist, dass die ein- und zweiadrigen Leiter bereits auf einem Träger aus Glasfasergewebe befestigt sind.

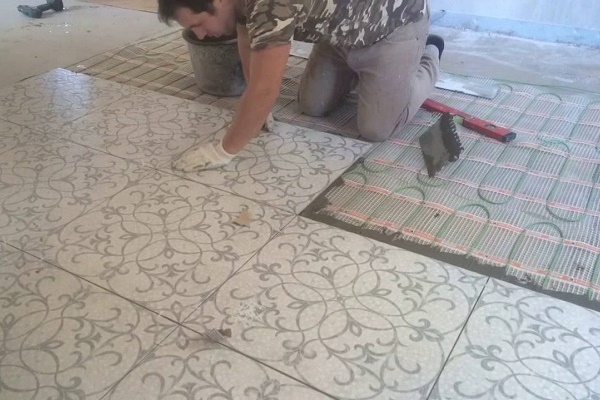

Da die Heizmatten direkt auf dem Untergrund verlegt werden können, ohne eine Unterlage zu benötigen, und die Fliesen direkt darauf verlegt werden können, beträgt die Höhe des Systems nur 5-6 cm.

Im Gegensatz zu Kabelheizungen geben Heizmatten kein schädliches elektromagnetisches Feld ab und ihre Elemente sind rostbeständig.

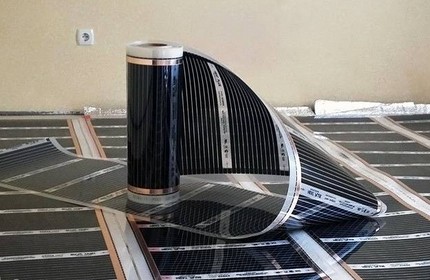

Infrarot-Folienheizung

Die Folienheizung gilt als eine der effektivsten modernen Heizsysteme. Anders als die oben beschriebenen Systeme erzeugt sie keine elektromagnetischen Felder, sondern strahlt Wellen ab, die in ihren spektralen Eigenschaften der Sonnenstrahlung nahekommen.

Dadurch wird der Raum gleichmäßig erwärmt und die ionisierte Luft wirkt sich positiv auf die Gesundheit der Bewohner aus.

Im Bestreben, die Haltbarkeit und Zuverlässigkeit der Platten zu erhöhen, überziehen einige Hersteller die Heizelemente mit einer Graphitbeschichtung.

Man unterscheidet zwei Arten von Folienheizungen:

1. Mit Kohlenstoffplatten auf Lavsan-Folie, die Infrarotstrahlung im langwelligen Bereich abgeben. Die Carbonstreifen werden parallel geschaltet. Sie können sowohl unter Feinsteinzeug als auch unter Fliesen verlegt werden.
2. Zweischichtige Kohlenstofffolien mit bimetallischen Streifen, die aus einer Kupfer-Aluminium-Legierung bestehen. Die Heizstreifen befinden sich zwischen Schichten aus elastischem, aber dichtem Polyurethan. Aus diesem Grund sind sie mit keramischen Belägen schlecht kompatibel.

Infrarot-PLEN-Systeme können sowohl auf horizontalen Flächen als auch auf vertikalen Untergründen angebracht werden. Ihre Verlegung kann ohne Estrich erfolgen. Daher beträgt die Dicke zusammen mit der Endbeschichtung nicht mehr als zwei Zentimeter.

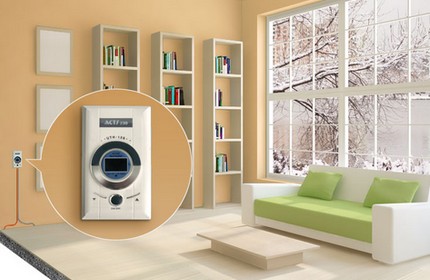

Unabhängig von der gewählten Systemart benötigen Sie für den Anschluss auch einen Thermostat, dessen Konstruktion mit einem Temperatursensor ausgestattet ist.

Die auf dem heimischen Markt angebotene Auswahl an Temperatursensoren ist groß und vielfältig: mit Tasten- und mechanischer Bedienung, mit LCD- und LED-Anzeige, in verschiedenen Farben und originellen Designlösungen.

Alle vorgestellten Modelle sind für den Einbau in eine handelsübliche Steckdose ausgelegt.

Installationsmethoden für die Folienheizung

Bei der Verlegung einer Folien-Fußbodenheizung unter Fliesen erfolgt die Installation nach einem von zwei Verfahren: „trocken“, unter Verwendung von Gipskartonplatten, oder „nass“ – durch Betonieren.

Trockenverlegung

Da der Fliesenkleber zu schlecht auf der glatten Folie haftet, wird bei der Verlegung eines solchen Bodensystems eine Zwischenschicht zwischen der Folie und den Fliesen eingebaut.

Zu diesem Zweck werden verlegt:

• Gipskartonplatten, die aus Gipsplatten bestehen, die beidseitig mit dickem Karton beklebt sind;
• Glasmagnesiumplatten, die aus Verbundwerkstoffen mit Holzspänen bestehen.

Beide Materialien widerstehen Infrarotstrahlung nur schwach, wodurch der Verlust der IR-Eigenschaften minimal wird. Dadurch verteilt dieses mehrschichtige System die abgegebene Wärme gleichmäßig über den gesamten Boden und verhindert so eine Überhitzung.

Das System der elektrischen Fußbodenheizung wird nach dem Prinzip eines „mehrschichtigen Aufbaus“ montiert: Auf den Untergrund wird eine Wärmedämmung gelegt, darauf die Thermofolie ausgebreitet und dann mit Gipskartonplatten und Fliesen abgedeckt.

Die Verlegung einer Infrarot-Fußbodenheizung unter Fliesen erfolgt in sechs Schritten:

1. Auf den von Rissen und Spalten reparierten und dann geebneten Untergrund wird eine wärmereflektierende Schicht ausgelegt.

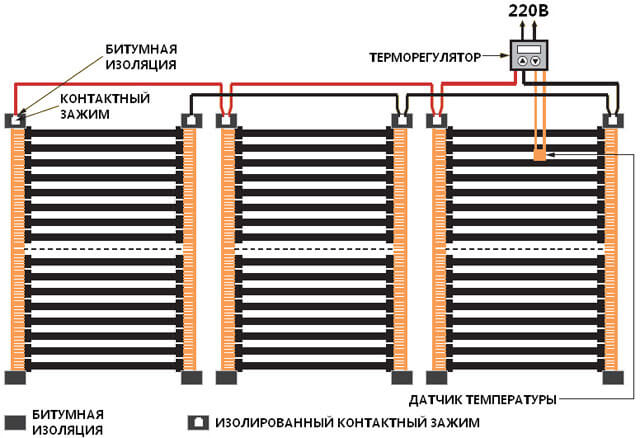

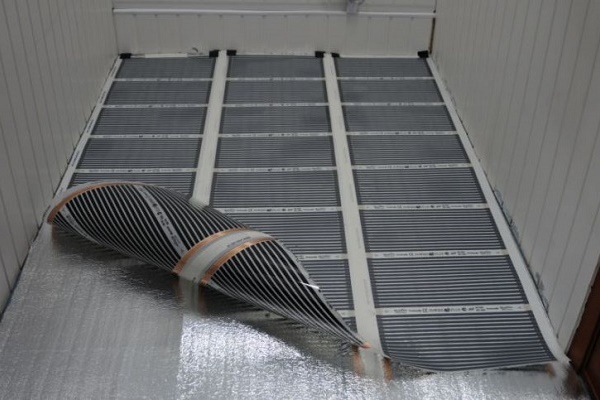

2. In der zweiten Schicht werden die Kohlenstofffolienstreifen so verlegt, dass die Kanten der Bahnen nicht aufeinander liegen. Die verlegten Streifen sollten mit einer dicken Polyethylenfolie abgedeckt werden.
3. Nachdem an den Rändern der Kupferplatten Klemmanschlüsse angebracht wurden, werden sie an die elektrischen Leitungen angeschlossen. Das montierte System wird über einen Raumthermostat angeschlossen, anschließend wird die gleichmäßige Erwärmung aller Platten überprüft.
4. Die Gipskartonplatten werden in Zuschnitte entsprechender Größe geschnitten, um damit die Heizstreifen vollständig abzudecken.
5. Die am Untergrund befestigten Gipskartonplatten werden mit einer Schicht Grundierung bedeckt.
6. Mit einem für Fußbodenheizungssysteme geeigneten Kleber werden die Fliesen aufgeklebt.

Das Wichtigste bei der Verlegung der Kohlenstofffolie ist, einen möglichst engen Kontakt mit dem Wärmedämmmaterial sicherzustellen. Dies ist notwendig, um die Entstehung von Lufteinschlüssen zu vermeiden.

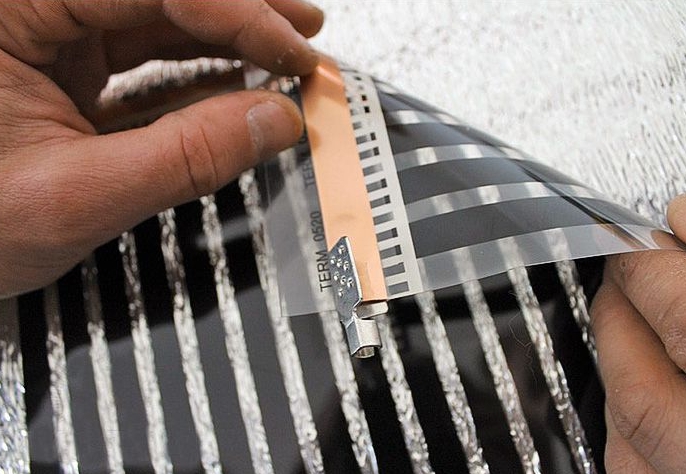

Beim Verlegen der Kohlenstofffolie sollte diese mit den Kupferelementen nach unten ausgerichtet werden, sodass die Anschlusskontakte in die Richtung zeigen, in der der Thermostat angebracht werden soll. Die Schnittstellen der Folie auf der Rückseite sowie die Anschlusspunkte der elektrischen Leitungen müssen mit einer Schicht Bitumendämmung abgedeckt werden.

An der Unterseite der ausgelegten Folie wird ein Temperatursensor montiert, und nach dem Anschließen aller Kontakte – der Thermostat, der dann direkt an das Stromnetz angeschlossen wird (+).

Die Gipskartonplatten werden durch Verschrauben am primären Untergrund befestigt, wobei darauf geachtet wird, die Platten nicht zu beschädigen.

Gießen des Nassestrichs

Für die Umsetzung dieser Montagemethode wird viel Zeit und Mühe benötigt. Um die Kosten für den Stromverbrauch zu sparen, der für die Erwärmung der Bodenplatte anfällt, wird unter dem Fußbodensystem eine Dämmunterlage verlegt.

Als Unterlage werden verwendet:

• Isolon – ein Polyethylenschaum mit unvernetzter Molekularstruktur;
• Folgisoll – besteht aus geschäumtem Polyethylen und ist mit einer metallisierten Polypropylenfolie beschichtet;
• Technischer Kork mit wabenförmiger Struktur.

Das Dämmmaterial wird in Streifen geschnitten, deren Größe der Breite der Thermofolie entspricht. Die Zuschnitte werden unter jeder Matte so verlegt, dass alle Aussparungen in der Folie auf der Unterlage liegen.

Die Wärmedämmung soll den Verlust der erzeugten Wärme verhindern und ermöglichen, sie bestmöglich zu nutzen.

Auf die Dämmung wird eine wärmereflektierende Schicht gelegt. Alle Stöße werden mit Spezialkleber behandelt.

Da bei der Installation einer Folien-Fußbodenheizung keine Erdung vorgesehen ist, darf als Wärmereflektor keine Aluminiumfolie verwendet werden, da diese ein leitfähiges Material ist.

Aus demselben Grund muss das Bewehrungsgitter mit Maschen von 20–40 mm, das für den Betonestrich vorgesehen ist, nicht aus Metall, sondern aus Polymer bestehen.

Die Rolle des Erders kann ein elektrisch leitfähiges Klebeband übernehmen, das um den Raum herum angebracht wird. Um die Sicherheit des Systems zu erhöhen, sollte es über einen eigenen Schutzschalter “angeschlossen” werden, und am Eingang einen FI-Schalter installieren.

An die wärmereflektierende Schicht werden mit Streifen von Bauklebeband die Heizplatten geklebt, deren Stromschienen nach unten zeigen.

Das verlegte Fußbodensystem wird mit einer Polyethylenfolie abgedeckt, und man beginnt mit dem Einbringen des Betonestrichs. Dazu wird auf die Folie ein Kunststoffgitter mit Maschen von 5×5 cm oder 10×10 cm gelegt.

Es dient als Bewehrungsrahmen. Das Gitter wird an den zuvor verlegten Schichten befestigt, wobei darauf geachtet wird, die Thermofolie nicht zu beschädigen.

Auf das verlegte und fixierte Gitter wird eine Beton-Zement-Mischung aufgetragen, wobei eine Schichtdicke von 5 mm entsteht, sodass die technischen Öffnungen vollständig bedeckt sind. Der Estrich wird für eine bis anderthalb Wochen bis zur vollständigen Trocknung stehen gelassen.

Wenn der Estrich die erforderliche Festigkeit erreicht hat, beginnt der Schritt des Verklebens der Fliesen oder des Feinsteinzeugs. Die Verlegetechnik ist üblich. Einzige Besonderheit – der Belag wird auf einen Kleber „gesetzt“, der temperaturwechselbeständig ist.

Montagetechnik für Kabelheizung unter Fliesen

Die Installation einer Kabel-Fußbodenheizung unter Fliesen erfordert eine gewisse Qualifikation. Außerdem darf ein solches System erst einen Monat nach der Verlegung in Betrieb genommen werden.

Erstellung des Verlegeplans

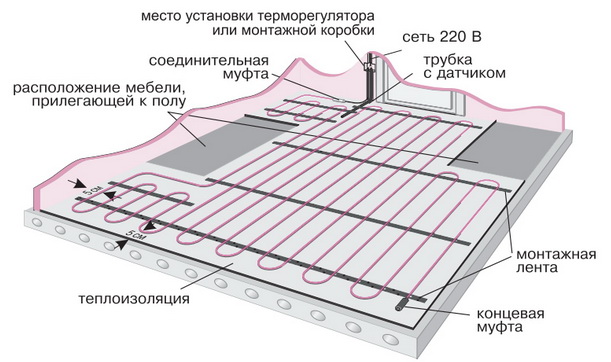

Bevor Sie mit der Installation des Systems beginnen, ist es ratsam, vorab maßstabsgetreu einen Verlegeplan auf Papier zu erstellen. Bei der Erstellung des Plans werden Bereiche von der gesamten Nutzfläche ausgeschlossen, in denen Möbel aufgestellt und schwere Haushaltsgeräte installiert werden sollen.

Sie sollten verstehen, dass spätere Umstellungen die Funktionsfähigkeit des Fußbodensystems negativ beeinflussen können.

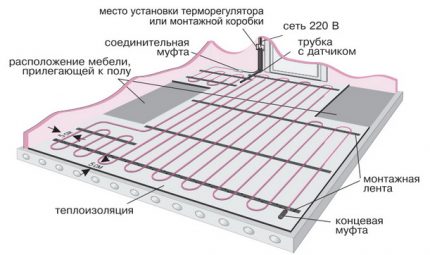

Zwischen den Wärmequellen wie Heizkörpern und dem Fußbodensystem muss eine Pufferzone von 100 mm (+) vorgesehen werden.

Unter Berücksichtigung aller Nuancen wird der fertige Verlegeplan die Umrisse einer unregelmäßigen Form haben, die in eine rechteckige und quadratische Fläche eingeschrieben ist.

Ausgehend von der Gesamtfläche der Nutzfläche wird die Kabellänge unter Berücksichtigung der Tatsache berechnet, dass das Kabel 70-75 % der gesamten Quadratmeterzahl abdecken muss. Die Effizienz des Fußbodensystems hängt davon ab, wie fachgerecht es geplant wurde.

In der Planungsphase muss ein geeigneter Platz für die Platzierung des Thermostats vorgesehen werden. In einigen Fällen muss bei der Installation einer Fußbodenheizung eine separate Stromleitung mit der erforderlichen Leistung verlegt werden.

Vorbereitungs- und Energieeinsparmaßnahmen

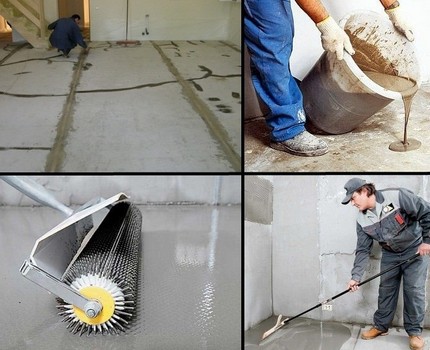

Eine wesentliche Voraussetzung für die korrekte Verlegung sowohl des Heizsystems als auch der abschließenden Fliesen ist eine sorgfältig eingeebnete Oberfläche. Die Aufgabe des Handwerkers besteht darin, den Untergrund auf Null zu bringen, denn je schlechter der Untergrund vorbereitet ist, desto schlechter wird das Endergebnis.

Bei starken Schäden am Untergrund ist es besser, den alten Belag vollständig zu entfernen und den Fertigfußboden anschließend mit einer Betonschicht von 3-5 cm Dicke zu nivellieren.

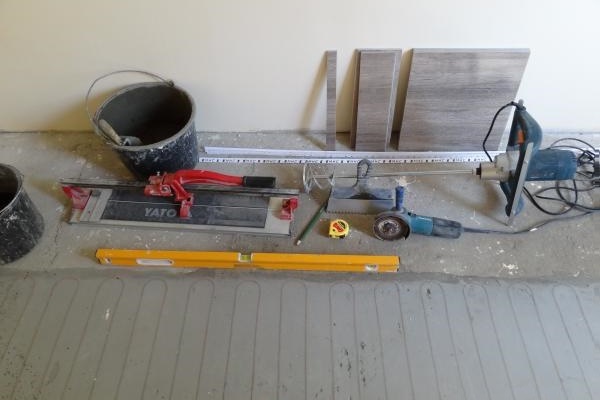

Werkzeugsatz, der für die Arbeiten benötigt wird:

• Wasserwaage;
• Maßband und Lineal für Markierung und Kontrolle;
• Werkzeug zum Abisolieren und Schneiden von Drähten;
• Lötkolben mit Lot zum Verzinnen der Drähte vor der Verbindung;
• Heißluftgebläse zum Erhitzen von Schrumpfschläuchen;
• Schlagbohrmaschine und Winkelschleifer mit Steinscheibe;
• Multimeter zur Kontrollmessung der Leitfähigkeit des Stromkreises und seines Widerstands;
• Isolationsmessgerät zur Überprüfung des Isolationswiderstands;
• Baumischer und Behälter zum Mischen der Zementmischung;
• Rolle und Pinsel zum Auftragen von flüssigem Haftgrund;
• Zahnspachtel und normaler Spachtel zum Verteilen der pastösen Zementmischung.

Um zu verhindern, dass das installierte System die Decke der Nachbarn heizt, müssen Energiesparmaßnahmen durchgeführt werden.

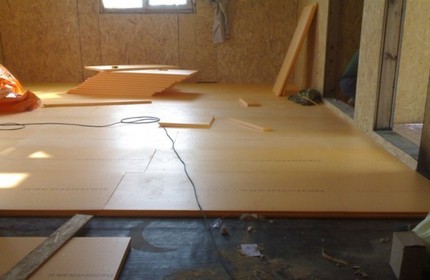

Die Dicke der Wärmedämmschicht hängt von der Kategorie der darunter liegenden Räume ab: Wenn es sich um eine beheizte Wohnung handelt, können Sie sich auf zwei bis drei Zentimeter beschränken, bei einem Keller oder Untergeschoss beträgt sie mindestens 5 cm (+).

Wenn Sie planen, eine Fußbodenheizung auf einer Loggia oder Veranda zu installieren, sollte vor der Feuchtigkeitssperrschicht eine Dämmschicht verlegt werden. Zu diesem Zweck eignen sich am besten Platten aus extrudiertem Polystyrol-Hartschaum mit einer Dicke von 10 cm oder Mineralwolle.

Auf den vorbereiteten Untergrund legen Sie eine Abdichtungsschicht, deren Grundlage aus:

• folienbeschichteter Penofol, ein Rollenmaterial aus geschäumten Bestandteilen mit innerer Armierung;
• extrudierter Polystyrol-Hartschaum mit einer geschäumten Polymerstruktur;
• geschäumtes Polyethylen mit einer Folienbeschichtung.

Sie sollten das Material mit Überlappung an die Wand legen. Um die Wärmeausdehnung zwischen Boden und Wand auszugleichen, verlegen Sie entlang des Umfangs des Untergrunds ein Dämpfungsband. Eine teilweise Wärmedämmung der Wände in einer Höhe von 20 cm über dem Boden kann ebenfalls dazu beitragen, Wärmeverluste zu reduzieren.

Variante der Fußbodenheizungsanlage

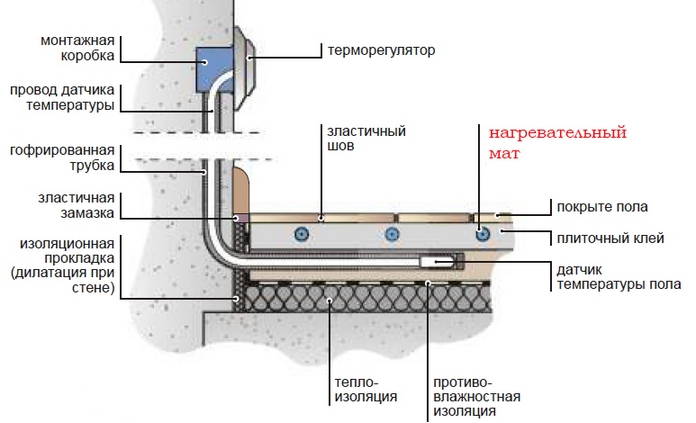

Betrachten Sie den schrittweisen Prozess der Installation einer elektrischen Fußbodenheizung aus verlegefertigen Matten auf einem Zementuntergrund.

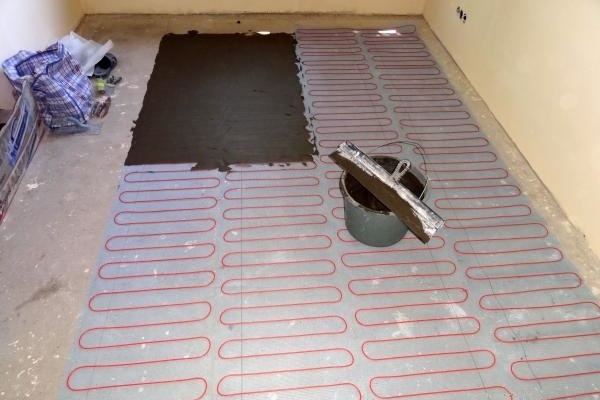

Bevor Sie die Bodenfliesen direkt verlegen, sollten Sie die Anordnung der Elemente planen, besonders wenn ein Ornament vorgesehen ist.

Auch wenn kein Muster vorhanden ist, müssen Sie entscheiden, wie die Keramikelemente mit minimalem Zuschnitt am besten verlegt werden.

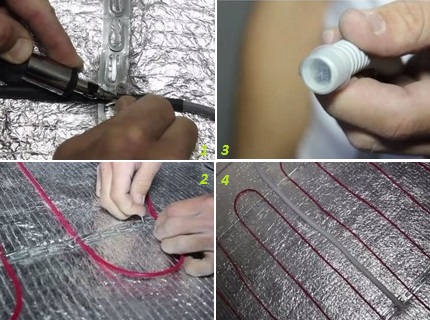

Verlegung des Kabelsystems

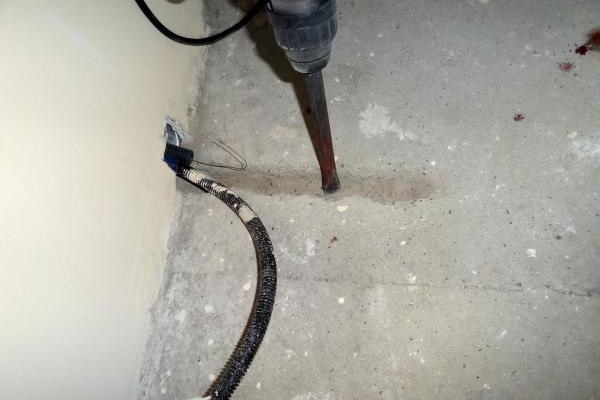

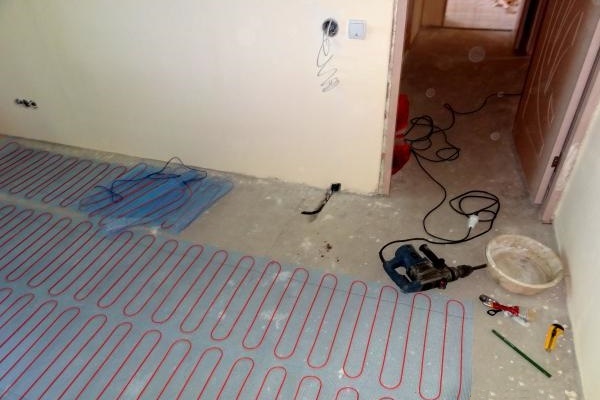

Zuerst wird der Thermostat montiert, indem mit einer speziellen Krone eine Aussparung für die Unterputzdose in der Wand gebohrt wird. Die Höhe der Dose sollte mindestens 300 mm über dem Fußbodenniveau betragen. Der Standort der Unterputzdose darf später nicht durch große Haushaltsgeräte oder schwere stationäre Möbel verdeckt werden.

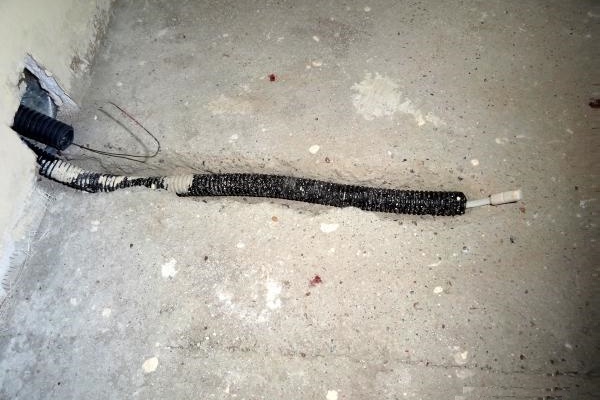

Der Temperatursensor wird in einem Wellrohr mit einem Durchmesser von 9-16 cm untergebracht. Damit das Rohr bündig mit dem Boden verläuft, wird mit einem Bohrhammer oder einer Flex mit Trennscheibe für Stein eine Nut eingefräst. Zwischen der Dose in der Wand und dem Wellrohr im Boden wird eine 20*20 mm Nut für die Verlegung der Installationskabel gezogen.

Die Länge des horizontalen Teils des Schlauches für die Installation des Temperatursensors sollte etwa 0,6-0,8 Meter betragen, und sein unteres Ende sollte mit einer Kappe isoliert oder mit Isolierband umwickelt sein (+).

Das Heizkabel selbst sollte vor der Verlegung mit einem Tester auf den elektrischen Widerstand geprüft werden.

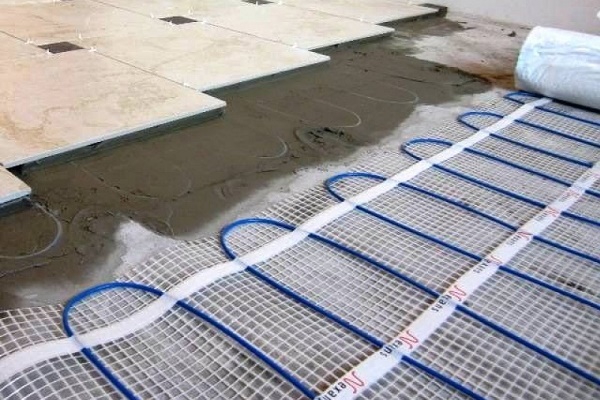

Die Verlegung einer elektrischen Fußbodenheizung unter Fliesen erfolgt in mehreren Schritten:

1. Auf den gereinigten und geebneten Untergrund wird eine Grundierung aufgetragen, die eine gute Haftung mit dem Beton gewährleistet.
2. Auf der gesamten zu beheizenden Bodenfläche wird eine folienbeschichtete Rollenisolierung verlegt, wobei die reflektierende Schicht nach außen zeigt. Die Bahnen werden dicht aneinander gelegt und die Fugen dazwischen mit Malerklebeband abgeklebt.
3. Anhand eines vorher gezeichneten Plans werden Montagebänder auf der Oberfläche ausgerollt und mit selbstschneidenden Schrauben oder Dübeln befestigt.

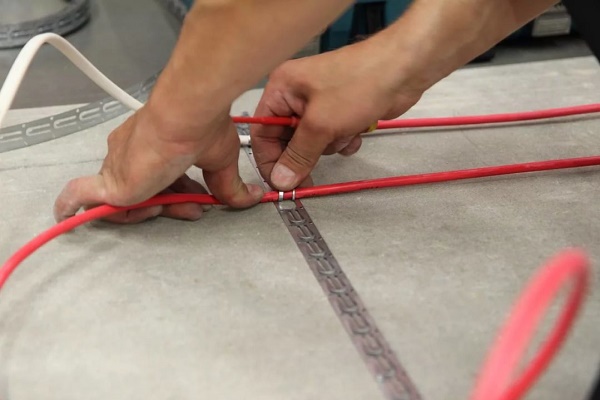

4. An den Montageleisten wird das Kabel mit Kunststoffkabelbindern oder 'Schnurrhaaren' so befestigt, dass seine Schlaufen ohne Spannung gebogen werden und es selbst sich nicht mit anderen Heizelementen kreuzt. Die Verlegung wird im Bereich der Endmuffe abgeschlossen.
5. Der mit einem Signalkabel verbundene Temperatursensor wird in ein Wellrohr versenkt, dessen Ausgangsöffnung mit einer Kappe verschlossen ist. Das eine Ende des Wellrohrs mit dem Sensor wird genau zwischen den Windungen der Heizelemente platziert, das andere Ende wird in eine Nut gelegt.

Um die Montage zu erleichtern, verwenden Sie ein Glasfasergewebe. Es dient als Rahmen bei der Kabelverlegung und als zusätzliche Verstärkung des Estrichs.

Bei der Installation eines zweiadrigen Kabels darf dieses unter keinen Umständen durchgeschnitten werden; die Heizelemente müssen als Ganzes verlegt werden.

Wenn es erforderlich ist, den Streifen zu drehen, darf die Gitterbasis in Fragmente geschnitten werden, wobei ein Überlappen und Kreuzen des Kabels vermieden werden muss. Das Kabel selbst darf nicht durchgeschnitten werden.

Anschluss des Systems und Gießen des Estrichs

Die Drähte mit den Kontakten des verlegten Systems werden in eine Box geführt, in der die abisolierten 'Enden' verzinnt und angeschlossen werden.

Mit einem Multimeter werden die Leitfähigkeit des Stromkreises und der Widerstand gemessen und mit den vorherigen Werten verglichen. Wenn möglich, wird zusätzlich der Isolationswiderstand geprüft. Dann wird die Netzspannung kurzzeitig eingeschaltet und die Funktion des Systems überprüft.

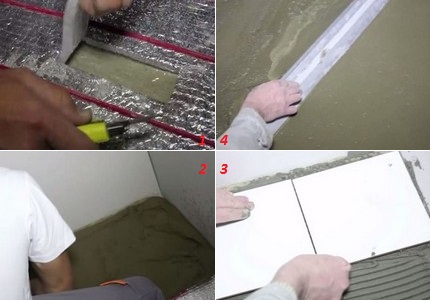

In der folienbeschichteten Isolierung werden im Abstand von 1000 mm 'Fenster' mit einer Größe von 50x200 mm ausgeschnitten, die den Kontakt des späteren Estrichs mit dem Bodenuntergrund gewährleisten.

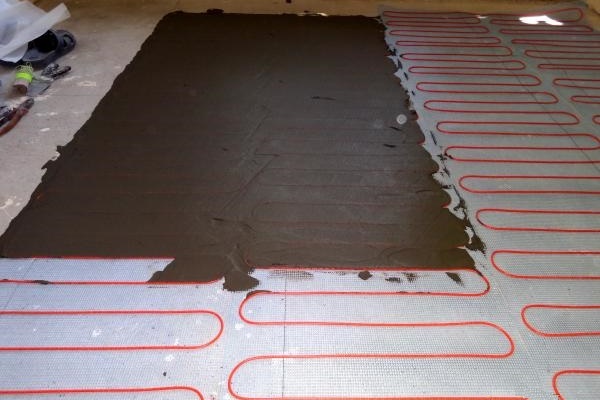

Nachdem das System der Abstandshalter auf eine Höhe von 3-5 cm eingestellt wurde, wird die Betonmischung gleichmäßig auf der Oberfläche verteilt, wobei darauf geachtet wird, die Bildung von Lufteinschlüssen zu vermeiden.

Auf den getrockneten Estrich wird eine Grundierung aufgetragen und der Bodenbelag verlegt. Während der Aushärtung des Estrichs ist es wichtig, Zugluft vollständig zu vermeiden und eine gleichmäßige Aushärtung ohne Austrocknung und Einfrieren zu gewährleisten.

Das Aushärten und Erreichen der Festigkeit des Estrichs dauert je nach Zusammensetzung der Mischung und den Empfehlungen des Herstellers der Fertigmischung zwischen 7–10 und 28 Tagen. Ab dem dritten Tag nach dem ersten Abbinden wird empfohlen, ihn regelmäßig mit einem Zerstäuber zu befeuchten und mit einer Polyethylenfolie abzudecken.

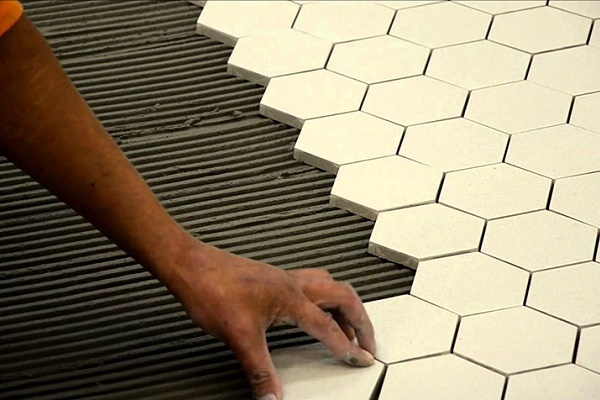

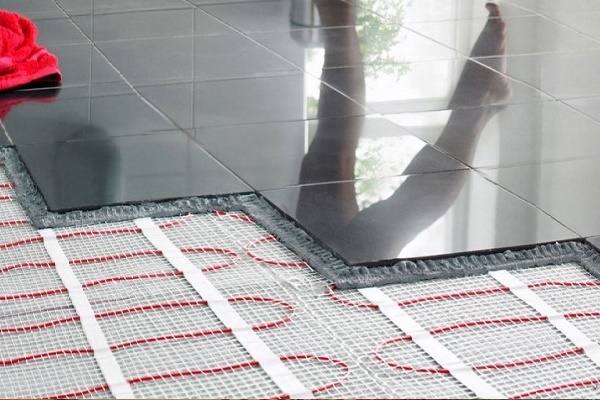

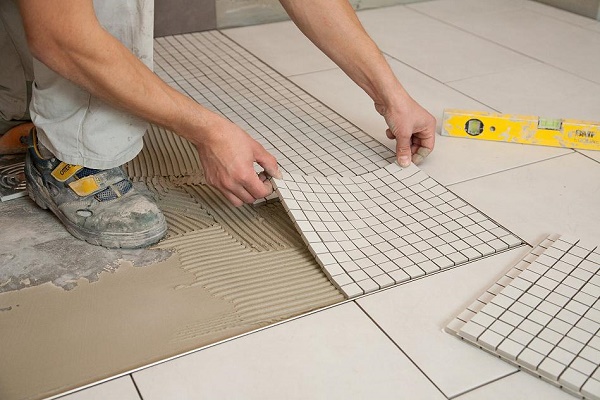

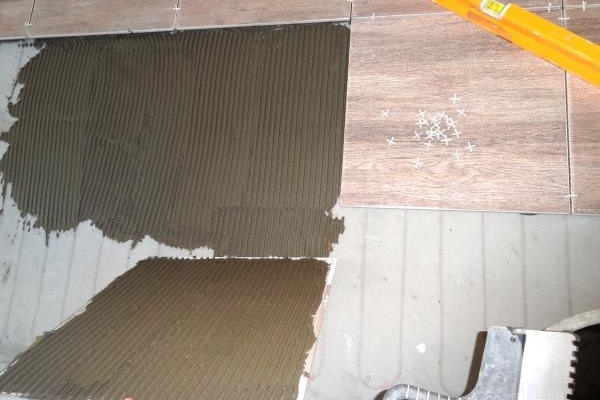

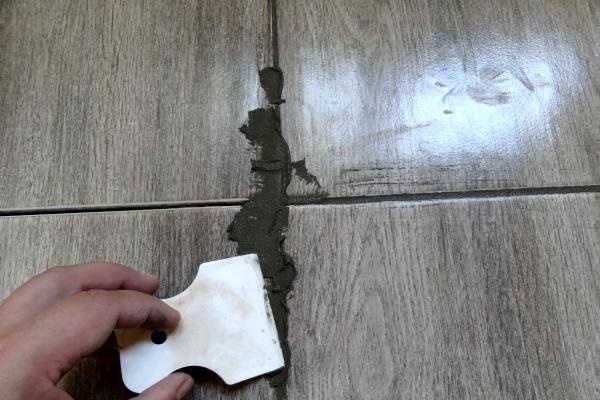

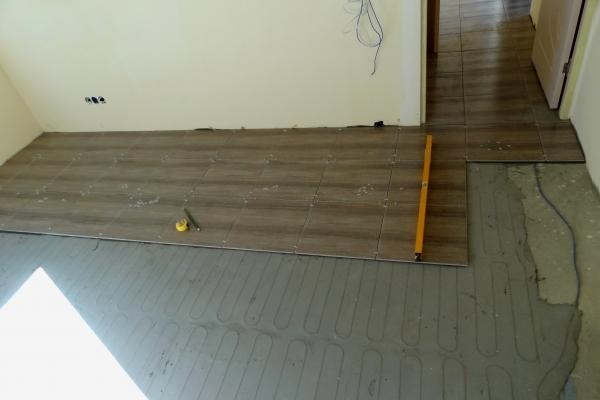

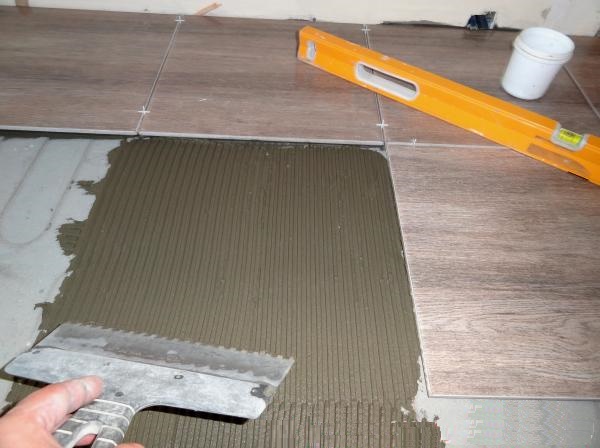

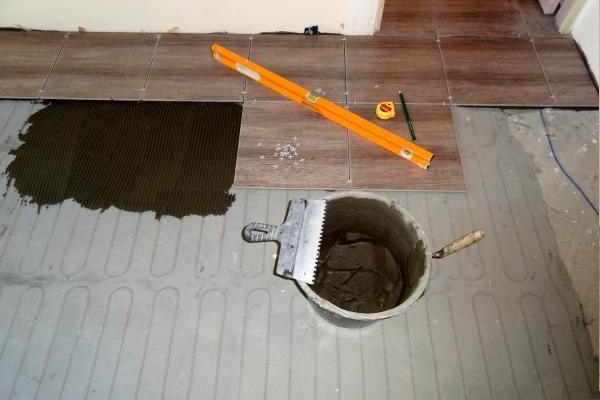

Nach dem Aushärten des Betons muss nur noch die Fliese verlegt werden, und man wartet, bis der Kleber vollständig getrocknet ist. Das System kann frühestens einen Monat nach dem Gießen des Estrichs in Betrieb genommen werden. Und die Inbetriebnahme sollte schrittweise erfolgen, beginnend bei 15 °C, und die Temperatur sollte jeden Tag um 4–6 °C erhöht werden.

Fazit und nützliche Videos zum Thema

Wie verlegt man ein Infrarotsystem in Stabausführung:

Vorgehensweise beim Anschluss der Heizmatten:

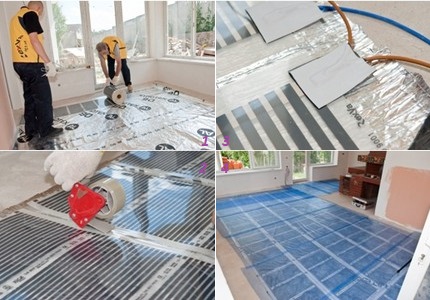

Verlegereihenfolge des Folienheizsystems:

Es ist besser, ein Schema mit der Angabe der Kabelposition dem Produktpass beizufügen und es mit Daten wie Windungsabstand, Abstand zu den Wänden, Position der Verbindungs- und Endmuffen zu ergänzen. Diese Werte können bei eventuellen Reparaturarbeiten erforderlich sein.
