Fehlercodes von LG-Klimaanlagen: Entschlüsselung der Störungscodes und Tipps zu deren Behebung

Der Betrieb einer guten Klimaanlage erleichtert das Leben in der Sommerhitze erheblich. Kühle, frische Luft sorgt für mehr Komfort, gibt Energie und Tatendrang. In der Übergangszeit, wenn die Zentralheizung noch nicht voll in Betrieb ist, kann die Klimaanlage bedenkenlos als zusätzliche Wärmequelle genutzt werden.

Die Geräte von LG haben einen hervorragenden Ruf, und die Klimaanlagen dieser Marke bilden da keine Ausnahme. Allerdings können bei jedem Gerät Schwierigkeiten auftreten, die nicht nur mit der Qualität des Geräts selbst, sondern auch mit den Betriebsbedingungen zusammenhängen. Die typischen Fehlercodes von LG-Klimaanlagen signalisieren rechtzeitig Probleme und mögliche Störungen, die bald behoben werden müssen, wenn das Gerät im bisherigen Modus weiterarbeitet.

Wenn die Besitzer die Bedeutung des aufgetretenen Fehlers kennen, können sie potenzielle Defekte selbst diagnostizieren und die Betriebsbedingungen des Geräts anpassen. In diesem Artikel erklären wir, was die Fehlercodes der Klimaanlagen der beliebten südkoreanischen Marke aussagen, welche Fehler ohne Fachmann behoben werden können und wann man die Dienste eines Spezialisten nicht vernachlässigen sollte.

Selbstdiagnose der LG-Klimaanlage

Schwierige Arbeitsbedingungen, intensive Belastung oder falsche Berechnungen bei der Planung des gesamten Klimaanlagensystems können selbst eine teure Premium-Klimaanlage beeinträchtigen. Die Selbstdiagnosefunktion der LG-Klimageräte ermöglicht es jedoch, die Ursachen, die zu einem Ausfall des Geräts führen können, rechtzeitig zu erkennen und zu neutralisieren.

Die Klimaanlage startet in jeder Betriebsphase eigenständig bestimmte Diagnoseprozesse und überprüft so die Funktionsfähigkeit der jeweiligen Komponenten.

Wenn bei der Überwachung bestimmte Probleme festgestellt werden, wird der Betrieb des Geräts durch den Mikrocontroller gesperrt, und das Gerät gibt ein spezifisches Fehlersignal aus. Dieses kann als alphanumerische Meldung auf dem Display oder durch Blinken bestimmter LEDs am Gerät angezeigt werden. Die Anzahl der Blitze einer einzelnen LED wird als Code für einen bestimmten Fehler interpretiert.

Die Reparatur des Geräts sollte von einem Fachmann durchgeführt werden. Die eigenständige Entschlüsselung des Fehlercodes ermöglicht es dem Besitzer jedoch, den Schwierigkeitsgrad der anstehenden Arbeiten zur Wiederherstellung der Klimaanlage im Voraus einzuschätzen.

Die Anzeige von Fehlern bei Klimaanlagen der Marke LG hat eine besondere Eigenschaft. Wenn das interne Selbstdiagnosesystem mehrere Störungen findet, gibt das Gerät zuerst ein Signal für den Fehler mit der niedrigsten Ordnungsnummer. Jeder nachfolgende Code wird in aufsteigender Reihenfolge angezeigt.

Zum Beispiel: Wenn in der System ein Leitungsbruch auftritt (Fehler C2 oder C4) und der Lüfter des Außengeräts sich nicht dreht (Fehler C9), dann zeigt die Klimaanlage zuerst den Bruch an und signalisiert anschließend den Stillstand der Lüfterflügel im Außengerät.

Entschlüsselung des LED-Blinkens

Wie oben beschrieben, ist das Innengerät einer Haus-Split-Anlage mit einer speziellen Diode ausgestattet. Wenn bestimmte Störungen in der Klimaanlage auftreten, beginnt diese Lampe zu blinken. Der Blitz kann ein- bis zehnmal erfolgen und signalisiert einen bestimmten Fehler. Dabei beträgt das Intervall zwischen den Blinkserien der Diode bei einer LG-Klimaanlage 3 Sekunden.

Fehler 1 äußert sich durch einmaliges Blinken der Lampe alle 3 Sekunden und deutet auf einen Bruch oder Kurzschluss im Innengerät der Split-Anlage hin, wodurch Störungen auf der Platine verursacht werden. Um das Problem zu beheben, wird die Funktion der Thermistoren im Innengerät überprüft und diese Komponenten werden bei Bedarf ausgetauscht.

Fehler 2 (zweimaliges Blinken der Diode) signalisiert ein ähnliches Problem mit den Thermistoren, die im Außengerät installiert sind.

Die Neutralisierung des Defekts erfolgt auf die gleiche Weise: Es werden die Temperatursensoren der eintretenden Luft oder der Temperatur des Gasleitungsrohrs überprüft, diesmal jedoch im Außengerät, und sie werden ausgetauscht.

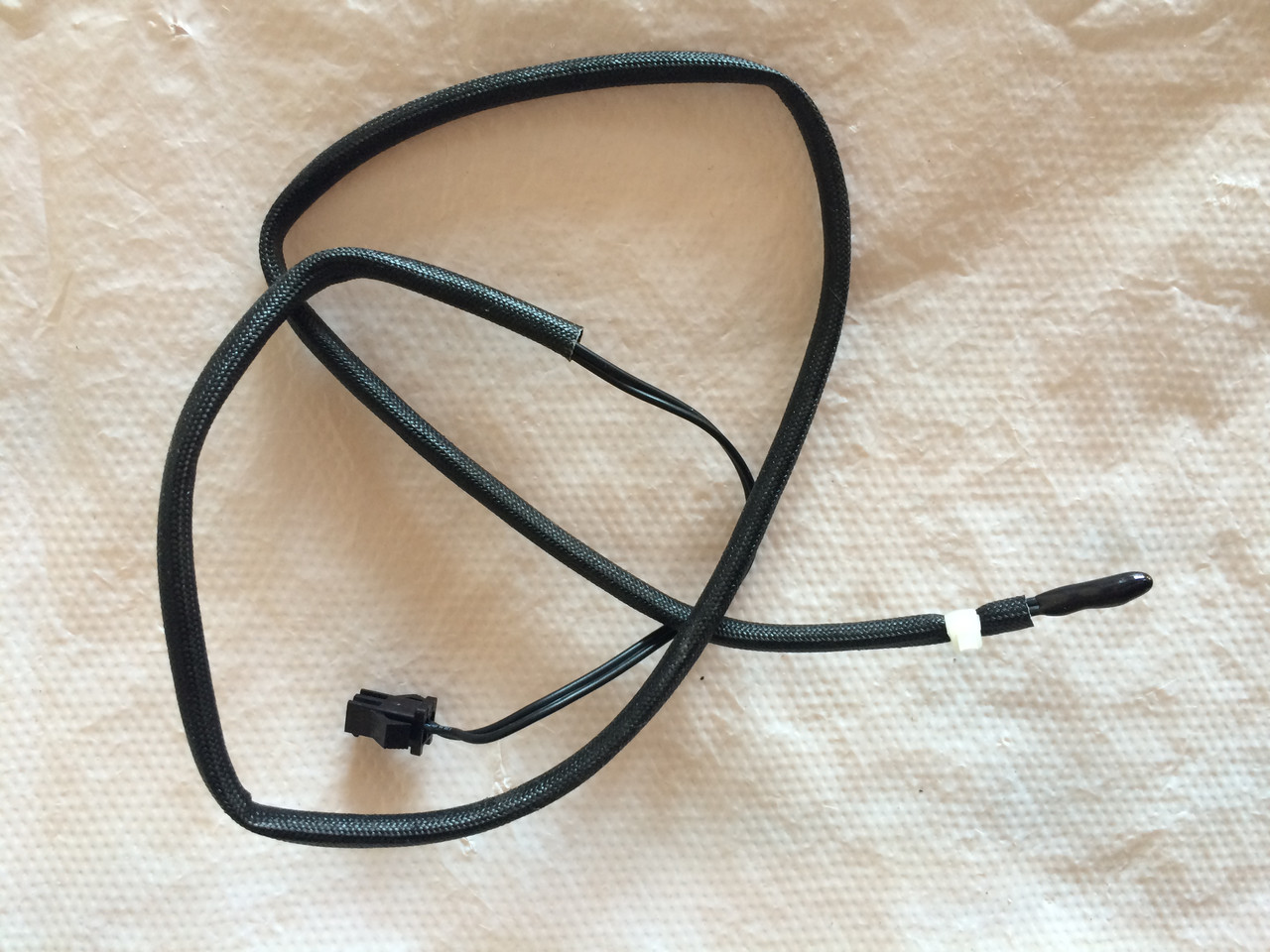

Der Lufttemperatursensor in der Klimaanlage ist bei weitem nicht das teuerste Bauteil. Daher braucht man seinen Austausch nicht zu fürchten, da Reparaturarbeiten dieser Art preislich durchaus erschwinglich sind.

Fehler 3 (3-maliges Blinken) steht im Zusammenhang mit der Installation des Systems und tritt auf, wenn die Klimaanlage gleichzeitig zum Heizen und Kühlen betrieben wird. Es muss die korrekte Verbindung der Kabel, das Verbindungskabel zwischen den Geräten und der korrekte Anschluss der Klimaanlage überprüft werden.

Fehler 4 (4-maliges Blinken) deutet auf das Auslösen des Kompressorschutzsystems hin, das einer Überlastung ausgesetzt ist. Zur Behebung werden die Funktion des Thermorelais des Außengeräts überprüft, die Strombelastung und der Gasdruck im System erfasst. Diese Maßnahmen helfen, die Ursache zu ermitteln, durch die der Kompressor ausfallen kann.

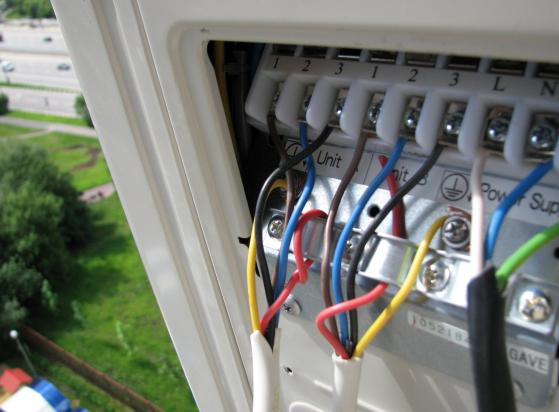

Fehler 5 (5 Blinkzeichen) tritt bei fehlerhaftem Datenaustausch zwischen dem Innengerät und dem Außengerät auf. Bei diesem Code werden die Kabelleitungen überprüft, in denen ein Kabelbruch oder Kurzschluss auftreten kann. Nach der Diagnose kann ein Austausch der Verbindungskabel zwischen den Geräten erforderlich sein.

Fehler 6 (6 Blinkzeichen) erscheint nach einem kurzfristigen Anstieg des Stromverbrauchs im Außengerät. In dieser Situation werden alle Stellglieder des Außengeräts und die wichtigen Leistungsrelais überprüft.

Fehler 7 (7 Blinkzeichen) signalisiert ebenfalls eine Stromüberschreitung im Außengerät, jedoch liegt die Verbrauchsschwelle hier über einen längeren Zeitraum außerhalb des Normbereichs. Zur Diagnose muss der Kältemitteldruck im System überprüft und eine Störung aller Komponenten im Außengerät ausgeschlossen werden.

Hoher Kältemitteldruck in einer Klimaanlage jeder Marke kann zum Austreten von Kühlflüssigkeit führen, was zwangsläufig umfangreichere Reparaturarbeiten nach sich zieht. In einigen Fällen ist eine Behebung dieses Problems vor Ort nicht möglich, sodass der Techniker das gesamte Gerät demontieren muss.

Fehler 8 (8 Blinkzeichen) weist auf Probleme mit dem Lüftermotor hin. Neben der direkten Überprüfung dieser Komponente müssen auch die Elemente ihrer Steuerungsschaltung und die Kontaktklemmen untersucht werden.

Fehler 9 (9 Blinkzeichen) erfordert die Überprüfung der Funktion des 4-Wege-Ventils.

Fehler 10 steht im Zusammenhang mit einem Kurzschluss oder Leitungsbruch, der einen Defekt des Thermistoren verursacht haben könnte, der für die Überwachung der Gehäusetemperatur des eingebauten Kompressors zuständig ist. Nach der Diagnose wird der Thermistor höchstwahrscheinlich ausgetauscht werden müssen.

Was sagen die Fehler von LG-Split-Klimaanlagen aus?

Neben dem Blinken der LEDs können die Codes typischer Störungen von LG-Klimaanlagen auch eine alphanumerische Darstellung haben. Ein solches System gibt es auch in der äußerst beliebten Serie Art Cool, die durch elegante Wandklimageräte vertreten wird. Die Bedeutung der Dekodierung der Codes nach dieser Technologie deckt sich weitgehend mit der Interpretation des Blinkens der LEDs.

Typische Fehler in Bezug auf Kurzschluss oder Leitungsunterbrechung in bestimmten Bereichen haben folgende Bedeutung:

• C1 (CH1) – Kurzschluss im Raumtemperatursensor (Innengerät) oder Leitungsunterbrechung im selben Stromkreis.
• C2 (CH2) – Kurzschluss oder Leitungsunterbrechung im Temperatursensor des Verdampfers.
• C4 (CH4) – Leitungsunterbrechung oder Kurzschluss im Stromkreis des Temperatursensors des Kondensators.
• C10 (CH10) – Leitungsunterbrechung oder Kurzschluss im Thermistor zur Überwachung der Gehäusetemperatur des Kompressors.

Neben diesen Fehlern gibt es auch andere.

Betrachten Sie diese im Folgenden genauer:

• C3 (CH3) – gleichzeitiges Heizen und Kühlen der Luft.
• C5 (CH5) – Probleme in der Verbindung zwischen Außengerät und Innengerät.
• S6 (SN6) – kurzzeitige Stromerhöhung im Relais des Außengeräts oder Stromüberschreitung im Stromkreis des Wechselrichtermoduls.
• S7 (SN7) – langanhaltende Stromerhöhung im gesamten Außenblock oder Stromüberschreitung im Kompressor.
• S8 (SN8) – Stopp des Lüfters im Innengerät.
• S9 (SN9) – Defekt des 4-Wege-Ventils oder Störung des Lüfters des Außengeräts.

Fehler, die auf Probleme mit dem Kompressor hinweisen, sollten Sie nicht ignorieren. Führen Sie eine Diagnose durch, ermitteln Sie die Fehlerursache und beheben Sie sie.

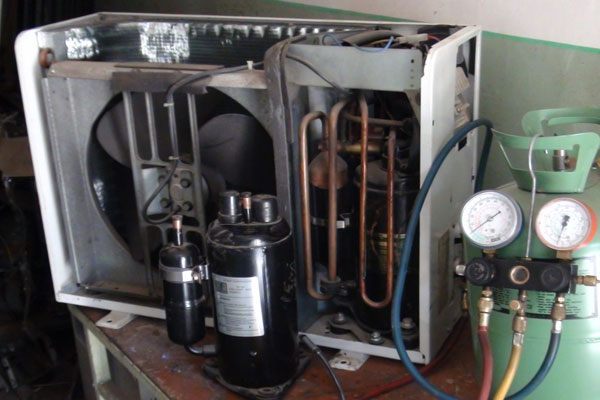

Der Kompressor in der Klimaanlage ist eine der wichtigsten und teuersten Komponenten. Daher ist es äußerst wichtig, Fehler, die mit ihm in Verbindung stehen, ernst zu nehmen.

Es gibt auch Buchstabenfehler. So weist der Fehler SA auf eine hohe Drucktemperatur von über 130 Grad hin.

Der Code SS weist auf Fehler im internen flüchtigen Speicher des Geräts hin.

Die Bezeichnung CD signalisiert Probleme im Wechselrichtermodul.

Die Textsymbole Ro und Lo sind keine Fehler. Der erste Code zeigt an, dass das System im Energiesparmodus arbeitet, der zweite, dass die Testphase des Geräts durchlaufen wird.

Fehler der Inverter-Klimaanlagen der Marke

Die Anzeige der Selbstdiagnoseergebnisse der Inverter-Klimaanlagenserie der Marke kann auch durch Blinken mehrerer Dioden am Gerät erfolgen. Anhand der Anzahl der Blinkimpulse wird der Fehlercode ermittelt. Wenn beispielsweise eine LED 5 Mal blinkt und eine zweite 3 Mal, hat der Fehler den Code 53.

Es kann auch nur eine Lampe blinken, die abwechselnd die Farben wechselt. Der Fehlercode wird nach einem ähnlichen Algorithmus berechnet: Die Blinklicht einer Farbe werden gezählt, deren Anzahl die erste Ziffer des Codes bildet, und die der zweiten Farbe, deren Anzahl als zweite Ziffer des Codes interpretiert wird.

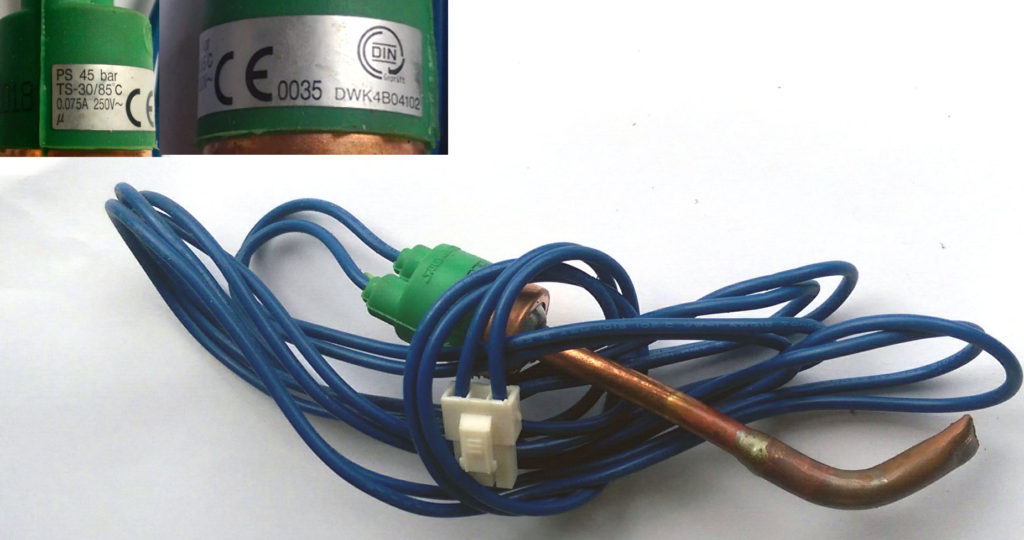

Die Sensoren für hohen und niedrigen Druck werden in die Kältemittelleitung der Haushaltsklimaanlage eingebaut. Optisch unterscheiden sich diese Sensoren nicht voneinander, haben jedoch unterschiedliche technische Parameter.

Wahrscheinliche Ursachen für Störungen bei solchen Fehlern betreffen in der Regel Probleme mit der Spannung, Unterbrechungen oder Kurzschlüsse in einzelnen Komponenten.

Sie liegen in den folgenden Fehlern:

• 22 – der Strom im Kompressor übersteigt 14 A.
• 23 – die Gleichspannung nach dem Umrichtermodul erreicht nicht 140 V.
• 24 – Unterbrechung der Drucksensoren, zu hohe oder zu niedrige Druckwerte.
• 25 – hohe oder niedrige Versorgungsspannung.
• 27 – Probleme mit dem Reaktor, der Induktionsspule.
• 28 – die Gleichspannung beträgt 420 V.
• 40 – Kurzschluss.
• 41 – Kurzschluss oder Unterbrechung im D-Pipe-Sensor.
• 44 – Kurzschluss oder Unterbrechung des Lufteinsaugtemperatursensors.
• 45 – Kondensatorsensor kurzgeschlossen oder unterbrochen.
• 46 – Kurzschluss oder Unterbrechung des Sensors an der Saugleitung.
• 51 – Überlastung der Leistung.
• 54 – Notwendigkeit des Phasenwechsels (typisch für Systeme mit Drehstromversorgung).
• 60 – Fehler im EEPROM (interner nichtflüchtiger Speicher).

Eine Überlastung des Kompressors wird durch Fehler 21 signalisiert. Fehler 26 zeigt die Fehlererkennungsposition an. Über Verbindungsprobleme informieren die Fehler 52 und 53.

Bei Auftreten eines Verbindungsfehlers zwischen der Außen- und Inneneinheit der Klimaanlage wird der Datenaustausch zwischen den Systemkomponenten gestört. Zur Behebung des Defekts kann ein Austausch der Verbindungskabel erforderlich sein.

Ebenfalls häufig sind Fehler bezüglich des Anstiegs/Abfalls der Temperatur einzelner Komponenten:

• 32 und 33 – Hohe Temperatur in der Druckleitung.
• 47 – Probleme mit dem D-Pipe-Sensor.
• 48 – Störungen am D-Pipe-Sensor oder am Lufttemperatursensor (Kurzschluss oder Unterbrechung).
• 61 – Hohe Temperatur im Kondensatorrohr.
• 62 – Hohe Temperatur im Kühler.
• 63 – Niedrige Kondensatortemperatur.
• 65 – Kurzschluss oder Unterbrechung des Kühlertemperatursensors.

Weiterhin können Probleme auftreten wie die Blockierung des Elektromotors im Außenventilator –Fehler 67 und Verbindungsverlust zwischen der Hauptsteuerplatine und dem Lüftersteuermodul – Fehler 105.

Wie beheben Sie Störungen an der LG-Klimaanlage?

Die Kenntnis der aktuellen Mängel im Betrieb des Geräts gibt die Möglichkeit, diese eigenständig zu beheben.

Leider kann der Besitzer der Klimaanlage bei weitem nicht jeden Fehler beheben.

Tatsächlich ist eine Reparatur der LG-Klimaanlage in Eigenregie nur in Einzelfällen möglich, wenn die bei der Selbstdiagnose des Geräts erkannten Fehler auf einfache Störungen hinweisen.

Wenn die LG-Klimaanlage Informationen über schwere Störungen liefert, sollten Sie unbedingt einen zertifizierten Fachmann hinzuziehen. Vorher sollten Sie die Klimaanlage neu starten: Möglicherweise verschwindet der Fehler nach einem Neustart.

Sie werden die Dienste eines Technikers in Anspruch nehmen müssen, wenn das Gerät auf folgende Störungen hinweist:

• Störungen im Betrieb des Kompressors;
• Fehlern in den Steuergeräten der elektronischen Steuerung;
• Kältemittelleck;
• Fehlfunktion des Elektromotors.

Sie können selbst die Entriegelung der Lamellen vornehmen, wenn deren normaler Betrieb durch Fremdkörper behindert wird. Ebenso die Reinigung des Geräts oder den planmäßigen Austausch der Filter und die Behebung von Problemen mit der Stromversorgung des Geräts.

Die letztgenannten Arbeiten betreffen die Installation eines Spannungsstabilisators, denn Komplikationen im Betrieb der Klimaanlage treten oft gerade aufgrund einer instabilen Stromversorgung im Stromnetz auf.

Es ist zu bedenken, dass es äußerst unerwünscht ist, das Gerät selbst zu zerlegen. Neben irreparablen Schäden, die der Besitzer aufgrund mangelnder Kenntnisse und Fähigkeiten verursachen kann, verliert er möglicherweise den kostenlosen Garantieservice.

Fazit und nützliche Videos zum Thema

Ein Überblick über drei Topmodelle von Klimaanlagen der Serie Art Cool wird im folgenden Video gezeigt:

Im folgenden Video zeigt ein Fachmann, wie die Reparatur einer LG-Klimaanlage bei einem Kältemittelleck durchgeführt wird:

In diesem Video berichtet ein Experte über die Folgen des Fehlers C9 (CN9) – den Austausch des 4-Wege-Ventils:

Die Selbstdiagnose der Klimaanlage ermöglicht es, Probleme rechtzeitig zu erkennen und teure Geräte zu erhalten. Die LG-Klimatechnik führt eine qualitativ hochwertige Überwachung der internen Systeme durch und informiert den Besitzer schnell über aktuelle Probleme.

Zur Behebung der meisten Störungen sind die Dienste eines Fachmanns erforderlich. Die Kenntnis der Entschlüsselung typischer Fehler hilft dem Benutzer jedoch, sich auf die Reparatur der Klimaanlage vorzubereiten und die ungefähren Kosten der zukünftigen Arbeiten abzuschätzen.

Sie nutzen eine LG-Klimaanlage und möchten Ihre Erfahrungen mit der Diagnose der Fehlerursache und der Lösung des gefundenen Problems teilen? Erzählen Sie Ihre Geschichte unseren Lesern – das Feedback-Formular befindet sich unten.

Wenn Sie noch Fragen zu Fehlern bei LG-Klimaanlagen haben, stellen Sie sie unseren Experten und anderen Besuchern der Website.
