So tauschen und umbauen Sie eine Steckdose: Schritt-für-Schritt-Anleitung zum Austausch

Eine Situation, in der eine elektrische Steckdose ausfällt, ist keine Seltenheit und erfordert normalerweise den professionellen Eingriff eines Fachmanns. Mit einem kompetenten Ansatz zur Lösung des Problems ist es jedoch nicht unbedingt erforderlich, die Hilfe von Spezialisten in Anspruch zu nehmen.

Welche Nuancen beim Austausch einer alten Anschlussstelle gegen eine neue zu beachten sind und wie Sie die Steckdose selbst austauschen können, sehen wir uns genauer an.

Grundlagen des Steckdosenaustauschs

In der Regel fallen die Steckdosen aus, die am häufigsten genutzt werden.

Es kann viele Gründe geben, die eine Neugestaltung der Steckdose erfordern. Dazu gehören:

• Beeinträchtigung der Funktionsfähigkeit der Anschlussstelle, z. B. durch Schmelzen des Gerätegehäuses oder Herausfallen der Dose aus der Wand;
• zur Verbesserung der elektrischen Ausstattung;
• bei einem Designwechsel aus rein ästhetischen Gründen.

In jedem Fall muss der Austausch der Steckdose in strikter Übereinstimmung mit den SNiP-Regeln erfolgen.

Wenn Sie die Steckdose selbst austauschen, können Sie das Problem nicht nur schnellstmöglich lösen, sondern dabei auch Ausgaben sparen.

Unabhängig vom Grund ist es bei der Auswahl der Steckdose wichtig, eine Reihe grundlegender Faktoren zu berücksichtigen:

• Übereinstimmung der Anschlussparameter. Die Betriebseigenschaften der zu installierenden Steckdose müssen genau den Anforderungen an den jeweiligen Raum entsprechen. So sollten für die Stromversorgung von Küchen und Badezimmern Geräte mit erhöhtem Gehäuseschutz verwendet werden. Wie Sie eine solche Steckdose auswählen, lesen Sie weiter.
• Art der Elektroinstallation. Bei der Installation von Steckdosen werden sowohl offene als auch verdeckte Montageverfahren angewendet. Für die Umsetzung dieser Varianten sind auf dem radiotechnischen Markt in großer Auswahl Steckdosen in Unterputz- und Aufputzausführung erhältlich.
• Ästhetische Qualitäten. Die große Auswahl an Geräten in einer breiten Farbpalette ermöglicht es, die Anschlussstellen harmonisch in jedes stilistische Interieurkonzept zu integrieren.

Bei der Auswahl und Installation einer Steckdose sollten Sie sich nach dem Netztyp richten. So kommt man in einem Dreileiternetz mit einer herkömmlichen Konstruktion ohne Schutzkontakt nicht aus.

Auch wenn im Haus ein zweiadriges Netz verlegt ist, empfehlen Elektriker dennoch die Verwendung von Steckdosen, die mit Erdungsklemmen ausgestattet sind. Das Hauptargument für diese Entscheidung ist die Tatsache, dass die Metalleinsätze nicht nur die Festigkeit des Anschlusspunktes, sondern auch des Steckers selbst erhöhen und somit die Lebensdauer des Produkts verlängern.

Schritt-für-Schritt-Anleitung zum Ausbau

Die Arbeit mit Elektrizität erfordert Aufmerksamkeit und Vorsicht. Bei der Demontage und dem Austausch einer Steckdose ist es wichtig, die Sicherheitsvorschriften einzuhalten. In diesem Artikel erklären wir den Austausch einer Steckdose in einem Zweileiternetz. Falls Sie jedoch eine Steckdose mit Erdung ersetzen müssen, empfehlen wir, dieses Material zu lesen.

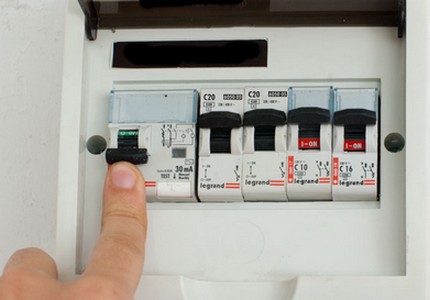

Das Erste, was getan werden muss, ist den Sicherungsautomaten an der Wohnungsverteilung auszuschalten, der die Leitung versorgt, an der die Ausbauarbeiten durchgeführt werden sollen.

In mehrstöckigen Häusern befinden sich die Verteilerkästen mit Paketschaltern, die die Stromversorgung der Wohnungen unterbrechen, auf den Treppenabsätzen. Am Verteilerkasten muss der für die Wohnung zuständige Paketschalter identifiziert und dann in die obere Position 'Aus' gebracht werden.

Bei Bedarf kann nur der Raum stromlos geschaltet werden, in dem der Austausch stattfindet. Dafür muss jedoch genau bekannt sein, welcher Automat für die entsprechende Leitung zuständig ist.

Da Sie bei Abschaltung der Stromversorgung vorübergehend kein Licht haben, sollten Sie bei einem Austausch der Steckdose in einem dunklen Raum oder in der Dämmerung rechtzeitig für eine alternative Lichtquelle sorgen. Als Beleuchtung eignet sich eine Taschenlampe mit Akku oder eine Leuchte, die an eine andere stromführende Leitung angeschlossen ist.

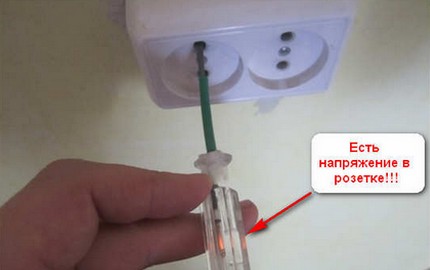

Um sicherzustellen, dass keine Netzspannung anliegt, verwenden Sie einen einpoligen Niederspannungsanzeiger, der als Phasenprüfer ausgeführt ist.

Die Drähte am Anschlusspunkt sind in einen Phasenleiter und einen Neutralleiter aufgeteilt. Mit dem Phasenprüfer berühren Sie abwechselnd den Phasen- und den Neutralleiter der Steckdose. Wenn Spannung anliegt, leuchtet die Lampe am Prüfer auf. Ohne Bedenken kann der Austausch des Anschlusspunktes nur dann erfolgen, wenn der Indikator bei Berührung der Prüfspitze mit den blanken Enden nicht reagiert.

Der Ausbau der Steckdose erfolgt in folgender Reihenfolge:

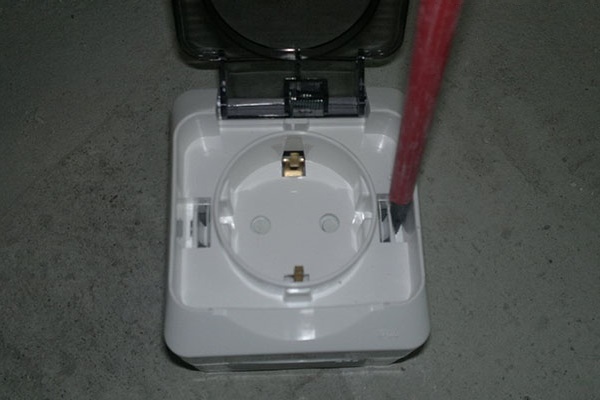

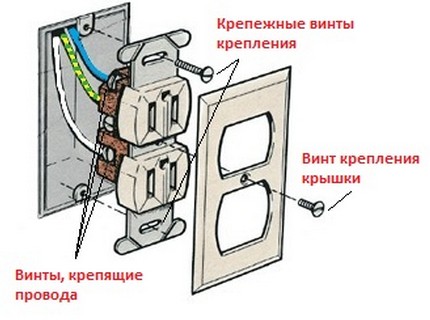

1. Entfernen Sie das Gehäuse des alten Geräts. Zum Lösen der mittleren Befestigungsschraube auf der Abdeckung benötigen Sie einen Kreuzschlitz- oder Schlitzschraubendreher. Unter der abgenommenen Abdeckung sehen Sie den Arbeitsmechanismus.
2. Nachdem Sie sichergestellt haben, dass keine Spannung anliegt, beginnen Sie mit der Entnahme des inneren Blocks des Geräts. Dazu spreizen Sie an den Seiten der Arbeitsplatte spezielle Spreizlaschen. Bei einigen Modellen wird die Metallplatte des Mechanismus mit zwei Schrauben fixiert. Diese müssen gelöst werden.

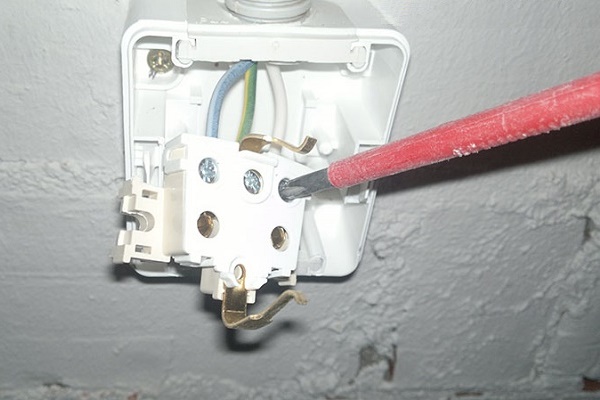

3. Ziehen Sie die Steckdose so weit aus der Unterputzdose, wie es die Kabel erlauben. Lösen Sie die Klemmschrauben, die die Versorgungskabel fixieren. Trennen Sie im Block nacheinander die stromführenden Adern.

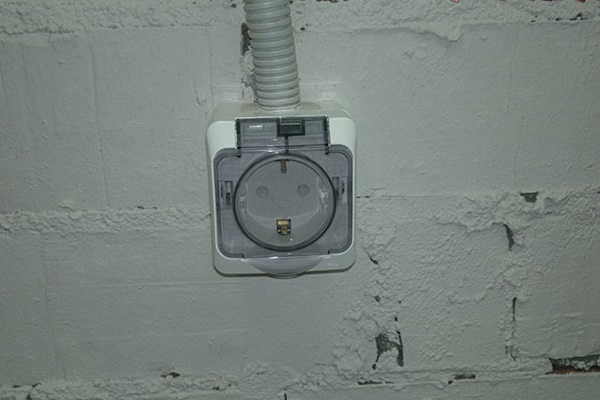

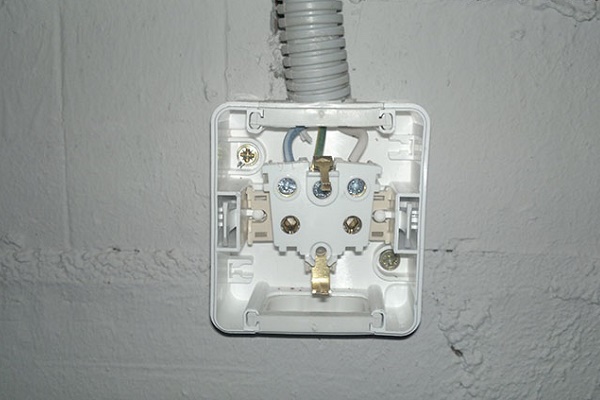

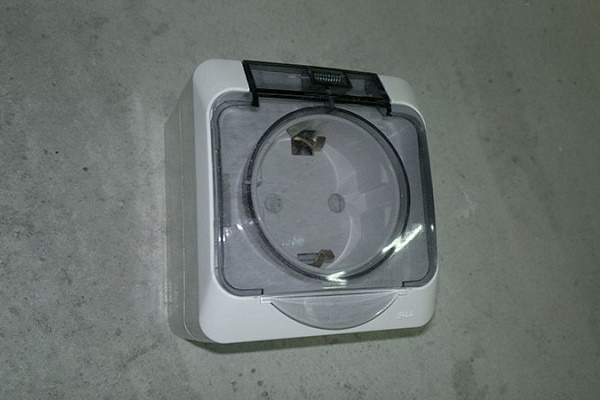

Beachten Sie bei der Demontage einer Steckdose für die Außenverdrahtung, dass es Geräte mit einem vom Unterputzgehäuse trennbaren Mechanismus gibt und Modelle, deren Mechanismen mit den Aufputz-Unterputzdosen kombiniert sind. Beide Varianten sind zerlegbar. Bei der ersten Variante muss zunächst das Gehäuse abgenommen werden, dann erst der Arbeitsteil getrennt werden, während bei Modellen der zweiten Art nur das Gehäuse abgenommen werden muss.

Falls sich beim Demontieren einer Steckdose für die Unterputzverdrahtung die Schraube, die den Deckel fixiert, nicht lösen lässt, können Sie zu einer äußersten Maßnahme greifen – zerschlagen Sie diese mit einem gezielten, aber nicht zu starken Hammerschlag. Das Unterputzgehäuse selbst sollte äußerst vorsichtig entfernt werden, um die zu ihm führenden Kabel nicht zu beschädigen.

Um die Spreizkrallen zu lösen, müssen Sie zunächst die entsprechenden Schrauben herausdrehen, danach den Kern an den freigelegten Drähten aus der Aussparung in der Wand ziehen.

Nach der Demontage der Steckdose muss die Isolierung der Kabel überprüft werden. Wenn die Ummantelung angeschmolzen oder beschädigt ist, sollte das Kabel bis zur unbeschädigten Isolierung abgeschnitten werden. Bedenken Sie für die Zukunft, dass eine der Hauptursachen für geschmolzene Isolierung eine falsch gewählte Nennleistung der Sicherungen oder des Schutzschalters ist, die zu einer Fehlfunktion des Schutzgeräts geführt hat.

In Altbauten kommt es nicht selten vor, dass nach dem Ausbau der Steckdose festgestellt wird, dass das Unterputzgehäuse in der Nische fehlt und der Kern direkt an deren Wänden befestigt ist. Eine solche Steckdose darf nicht installiert werden: Die Befestigung des Geräts wäre unzuverlässig. In diesem Fall muss ein neues Kunststoff-Unterputzgehäuse installiert werden.

Installation der neuen Anschlussstelle

Die Schaltpläne von Steckdosen sind bei fast allen Modellen ähnlich. Daher sollte es bei der Installation eines neuen Anschlusspunkts keine Probleme geben.

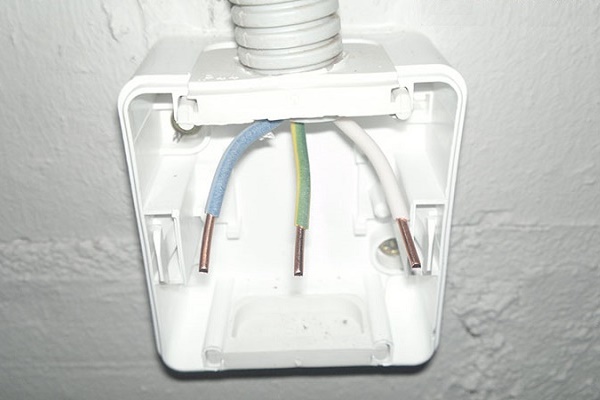

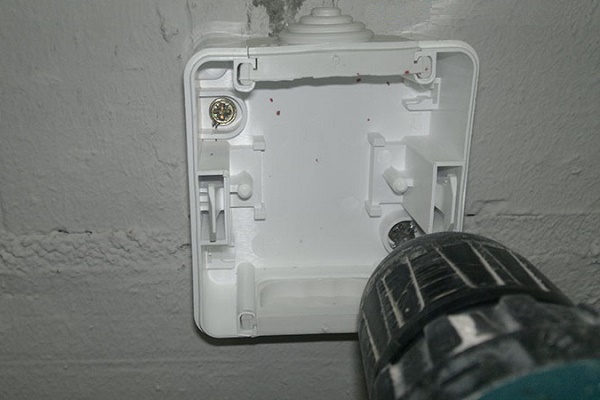

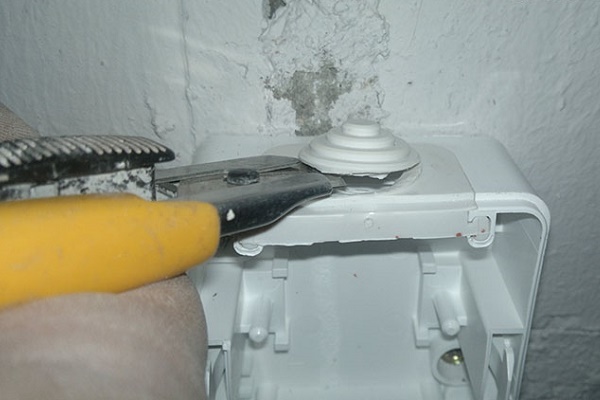

Arbeitsschritte bei einem Aufputzgerät

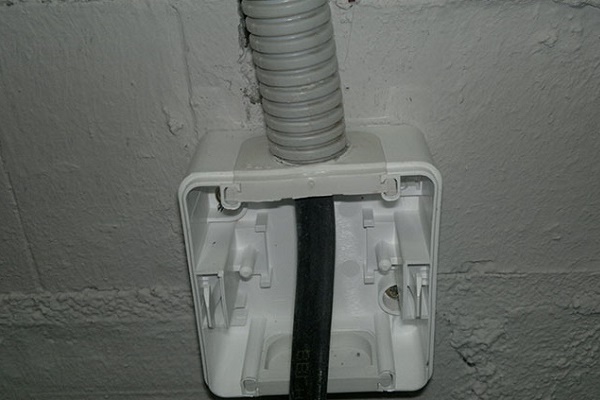

Die Vorgehensweise für die Installation von Aufputz- und Unterputzsteckdosen ist ähnlich. Einem Anfänger-Elektriker empfiehlt es sich jedoch, mit der Aufputzvariante zu beginnen:

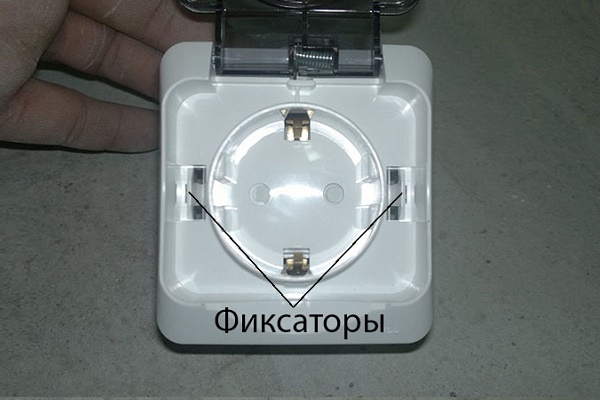

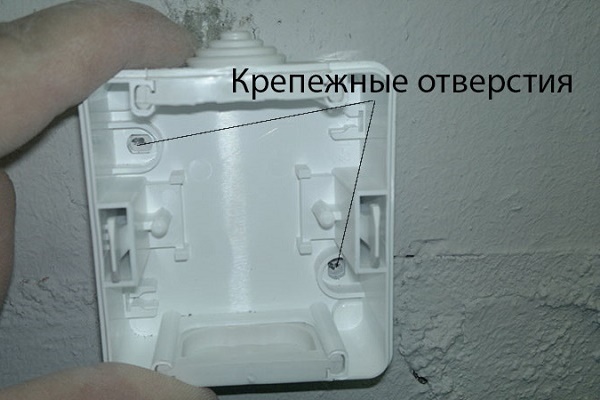

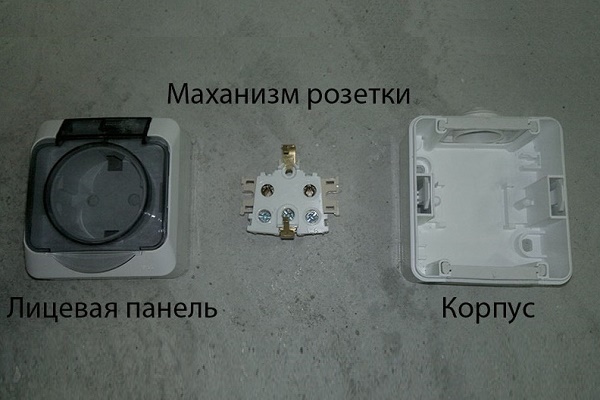

Wenn Sie die Steckdose zerlegen, merken Sie sich die Reihenfolge der Schritte und die Seiten, nach denen die Teile zu einer Einheit verbunden wurden. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Auswahl der benötigten Materialien

Für den Austausch der Steckdose müssen Sie Folgendes vorbereiten:

• ein Montagemesser zum Abmanteln des Kabels;
• ein Kreuzschlitz- oder Schlitzschraubendreher;
• Flachzange;
• Schrumpfschläuche;
• dielektrische Handschuhe;
• selbstschneidende Schrauben.

Es lohnt sich auch, vorher ein Multimeter oder einen Spannungsprüfer vorzubereiten.

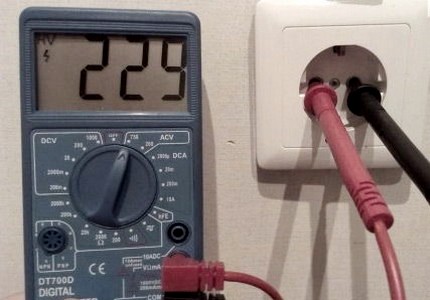

Dieses Gerät ist ein unverzichtbarer Helfer bei elektrischen Messungen, einschließlich der Bestimmung von Gleich- und Wechselspannung sowie -strom.

Falls die Länge des Kabels nicht ausreicht, kann man es jederzeit durch Anschließen kleinerer Stücke verlängern.

Beim Verlängern ist jedoch Folgendes zu beachten:

1. Die Verlängerung von Aluminiumleitungen erfolgt mit Klemmenblöcken.
2. Kupferdrähte werden verlängert, indem man die Stücke verdrillt und anschließend die Verbindung isoliert oder verlötet.

Beim Verlängern oder Austausch des Kabels ist es wichtig, die Übereinstimmung der Kabelquerschnitte einzuhalten. So reicht für den Anschluss derselben Waschmaschine, deren Leistung 2 kW nicht übersteigt, ein dreiadriges Kupferkabel vom Typ VVGng mit einem Querschnitt von 3×1,5 mm² aus. Am Eingang reicht zum Schutz eines solchen Kabels ein Automat mit einem Nennstrom von 10 A.

Wenn Sie die Steckdose zum Betreiben desselben Bügeleisens oder Föhns verwenden möchten, sollten Sie in Betracht ziehen, das Kabel durch ein dreiadriges Kupferkabel mit einem Querschnitt von 3×2,5 mm² zu ersetzen. Diese Leitung müsste am Eingang jedoch durch einen Automaten mit einem Nennstrom von 16 A ersetzt werden.

Austausch oder Montage der Unterputzdose

Zuerst wird das Gehäuse des neuen Geräts zerlegt, indem die Frontplatte abgenommen wird. Die Aufgabe des Handwerkers besteht darin, den Metallrahmen mit dem integrierten Arbeitsmechanismus an der alten Stelle zu befestigen und die Leiter mit den Klemmen anzuschließen.

Beim Austausch einer Steckdose alten Modells sollten Sie damit rechnen, dass die Größe des Unterputzgehäuses etwas größer ist als der Durchmesser des Plastikbechers, der in modernen Geräten verwendet wird.

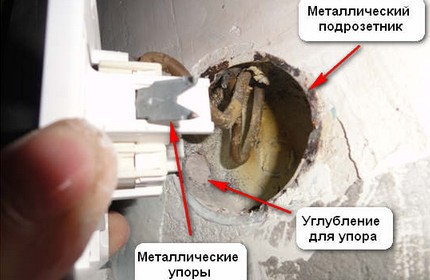

Metall-Unterputzgehäuse alten Modells haben den Nachteil, dass die Halterungen der Steckdosen an den gerippten Wänden schlecht greifen; daher fällt das Innengehäuse des Geräts oft aus der Dose.

Bei Kunststoff-Unterputzgehäusen neuerer Bauart tritt das Problem der schwachen Befestigung der Halterungen des Gerätekerns nicht auf. Daher sollte beim Umbau der Steckdose das alte Metall-Unterputzgehäuse dennoch entfernt und durch einen neuen Kunststoffkasten ersetzt werden.

Kunststoff-Unterputzgehäuse für die Montage in Gipskarton unterscheiden sich von den Varianten für Beton- und Ziegelwände durch zwei Laschen. Mit ihrer Hilfe lässt sich der Kasten leicht von der Rückseite der Gipskartonplatte befestigen.

Bei Bedarf kann auch ein Metall-Unterputzgehäuse modernisiert werden. Diese Lösung vermeidet schmutzige Arbeiten und nasse Verfahren mit Gips. Außerdem hat diese Methode den Vorteil, dass die Steckdose fest an ihrem Platz sitzt. Die Konstruktion wird mit einem Standard-Unterputzgehäuse für Beton verbessert.

Beim Unterputzgehäuse werden die Rückwand und die Vorderkante mit einem scharfen Messer abgeschnitten, ohne das Gewinde zur Befestigung des Schaltereinsatzes zu beschädigen.

Das entstandene ringförmige Werkstück wird in das alte Metall-Unterputzgehäuse eingesetzt, so dass die Befestigungen der Steckdose mit den Löchern übereinstimmen, in die alles geschraubt wird. Zur Verbindung von Kunststoff und Metall werden kleine Schrauben (sogenannte 'Käfer') verwendet. Sie werden diagonal eingedreht.

Beim Austausch eines Metall-Unterputzgehäuses gegen ein Kunststoffmodell beachten Sie, dass der Becher vollständig in die Nische eingelassen werden muss. Eine Verformung der Konstruktion ist nicht zulässig.

Wenn das Unterputzgehäuse nicht vollständig in die Öffnung passt, wird das Problem auf zwei Arten gelöst:

• Die Rückseite des Unterputzgehäuses wird abgeschnitten, um es auf die Tiefe der Öffnung zu verkürzen;
• Die Öffnung in der Wand wird erweitert und vertieft.

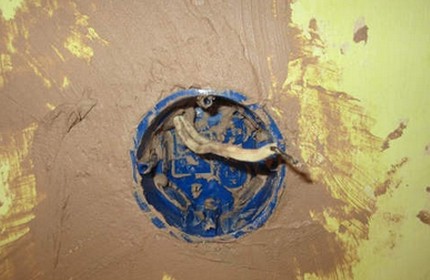

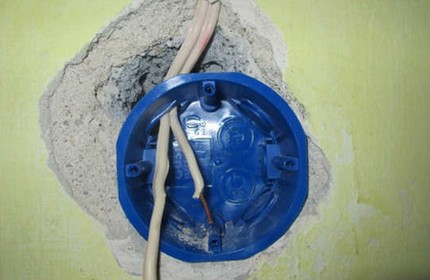

Um das Unterputzgehäuse sicher zu fixieren, wird eine Gips- oder Alabasterlösung verwendet. Dazu werden die Wände der Nischenöffnung mit Wasser angefeuchtet und mit einer Schicht Gipsmörtel bedeckt. Dieselben Schritte werden an den Außenwänden des Kunststoff-Unterputzgehäuses durchgeführt, bevor es in die Wandöffnung eingesetzt wird.

Vom Maß her sollte der Becher frei in die Öffnung passen; sitzt er jedoch fest und geht nicht vollständig hinein, werden die Wände der Öffnung erweitert und vertieft.

Um eine Lösung mit der gewünschten Konsistenz von dicker saurer Sahne zu erhalten, wird das Pulver nach und nach in kleinen Portionen in einem Behälter mit Wasser verdünnt. Um eine gleichmäßige Mischung ohne Klumpen zu erhalten, wird Gips in das Wasser gegeben, aber nicht umgekehrt.

Bei der Arbeit mit Alabaster beachten Sie, dass die Aushärtezeit zwischen wenigen Minuten schwankt. Daher sollten Sie die Arbeit sorgfältig, aber schnell ausführen.

Bei Bedarf können Sie zur Fixierung auch eine Mischung auf Zementbasis verwenden. Die Arbeit damit wird jedoch etwas schwieriger sein.

Die installierte Dose wird mit einem Spachtel von überschüssigem Mörtel befreit, dann wird die horizontale und vertikale Position mithilfe einer Wasserwaage ausgerichtet.

Die Unterputzdose darf nicht über die Wand hinausragen, da sonst die darin installierte Steckdose stark hervorstehen würde, was äußerst unsicher und zudem unschön wäre. Die beiden Löcher am Außenrand der Dose müssen exakt horizontal ausgerichtet sein.

In der Unterputzdose wird auf der Seite der Einführung der elektrischen Leitungen eine Öffnung angebracht.

Mit einem schmalen Spachtel werden die Hohlräume und die Stoßstellen der Stirnseite der Konstruktion mit der Wandoberfläche mit Mörtel verspachtelt. Nachdem der Mörtel ausgehärtet und die nötige Festigkeit erreicht hat, werden die Leitungen eingefädelt und mit der Montage des Innenteils begonnen. Wir empfehlen auch, einen weiteren Artikel von uns zu lesen, in dem die Technik der Installation von Unterputzdosen ausführlicher beschrieben wird.

Anschluss des Mechanismus an die Adern

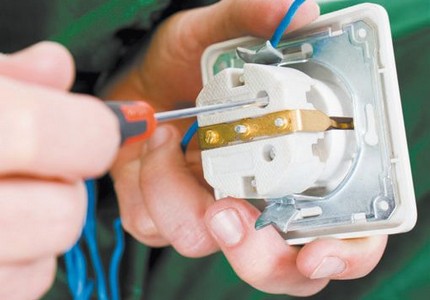

Der Steckdosenmechanismus wird an die Adern angeschlossen, indem die Enden in spezielle Klemmen eingeführt werden. Da die Drähte für „Phase“, „Nullleiter“ und „Erde“ innerhalb der Box getrennt liegen müssen, aber im Kabel eine gemeinsame Isolierung haben, muss zunächst der sie umschließende flexible Schlauch entfernt werden.

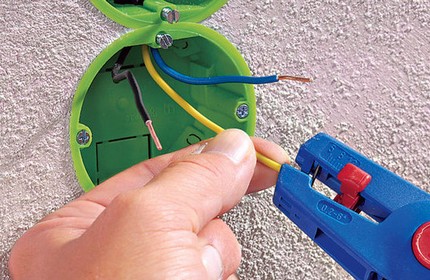

Dazu wird die Isolierung von den Adern des zugeführten Kabels entfernt und die überflüssigen Enden werden „abgekniffen“. Dennoch empfehlen erfahrene Fachleute, den Überschuss des Kabels nicht abzuknipsen, sondern eine Reserve von 20 cm zu lassen und ihn in den Wänden der Unterputzdose zu verstecken.

Um einen einwandfreien Kontakt des anzuschließenden Kabels zu gewährleisten, wird jeder Draht von seiner eigenen Isolierung befreit, indem die Enden auf 7-10 mm abisoliert werden.

Die Arbeit sollte äußerst vorsichtig ausgeführt werden, um die empfindlichen Adern nicht zu beschädigen. Wenn kein Spezialmesser zum Abisolieren vorhanden ist, kann ein scharf geschliffenes Küchen- oder Universalmesser verwendet werden. Einige Handwerker empfehlen, die Ummantelung vor dem Entfernen kurz mit einer Feuerzeugflamme zu erwärmen.

Im normativen Dokument PUE ist klar festgelegt, dass die Identifizierung der Adern von Leitungen durch Zahlen oder Farben gemäß der geltenden GOST 50462-92 erfolgt.

So sieht die Farbkennzeichnung für Leitungen bis 1000 V aus:

• „Phase“ – weiße Ummantelung (seltener grau, rot oder schwarz);
• neutraler Arbeitsleiter „N“ – hellblaue (seltener blaue) Ummantelung;
• Schutzleiter „Erde PE“ – gelb-grüne Isolierung.

Beim Anschließen von Leitungen an eine neue Steckdose, wie auch bei der Durchführung von Elektroinstallationsarbeiten, sollten Sie diese Anforderungen strikt beachten.

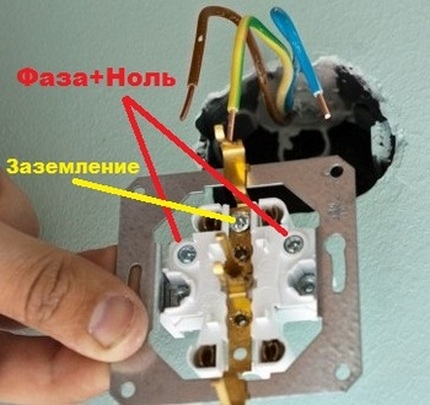

Um das Innengerät anzuschließen, stecken Sie die abisolierten Enden der Leitungen in die Kontakte: den Neutralleiter schließen Sie an den linken Kontakt an, den Außenleiter an den rechten und den PE an den mittleren.

Bei der Arbeit mit einer alten Elektroinstallation, in der nur Leitungen mit weißer oder schwarzer Ummantelung verwendet werden, sollten Sie die Prüfung der Versorgungsleitung vor dem Anschluss an die Steckdose durchführen. Um einen Fehler beim Anschließen der Kontakte zu vermeiden, markieren Sie den Außenleiter mit einem Marker.

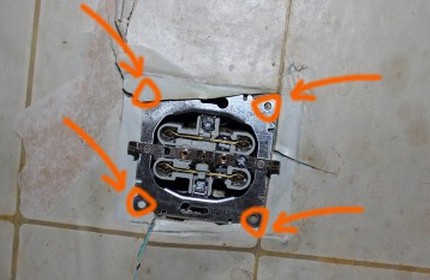

Um ein Verkanten des Kerns zu vermeiden, heften Sie die Schrauben zunächst an und ziehen Sie sie dann nacheinander fest, bis sie sicher fixiert sind. Um der Konstruktion Elastizität zu verleihen und gleichzeitig ein Lockern zu verhindern, drehen Sie eine Schraube in die Mitte des Kerns.

Setzen Sie den Kern mit den angeschlossenen Kontakten an seinen ursprünglichen Platz, richten Sie ihn waagerecht aus und befestigen Sie ihn dann mit den oberen und unteren Schrauben.

Im letzten Schritt müssen Sie nur noch die Abdeckung montieren. Fixieren Sie die Abdeckung mit der mittleren Schraube, achten Sie dabei darauf, die Befestigung nicht zu fest anzuziehen, um das Loch nicht zu beschädigen und das empfindliche Material der Schutzabdeckung nicht zu zerstören.

Um die feste Fixierung der Steckdose zu prüfen, stecken Sie den Stecker eines Elektrogeräts hinein. Wenn die Steckdose in der Dose nicht fest sitzt, müssen Sie die Zierabdeckung erneut abnehmen und die Spreizschrauben etwas fester anziehen.

Nachdem Sie die Abdeckung wieder angebracht haben, können Sie die Stromversorgung am Verteiler einschalten. Nach dem Anschluss überprüfen Sie die korrekte Verdrahtung in der installierten Steckdose mit einem Phasenprüfer.
