Kartenschalter: Wozu er benötigt wird, wie Sie ihn auswählen und richtig anschließen

In modernen Häusern gibt es viele Räume und viele Haushaltsgeräte. Wenn man das Haus verlässt, ist es unvorteilhaft, den Großteil der elektrischen Geräte eingeschaltet zu lassen, da dies unnötigen Stromverbrauch verursacht.

Man muss Zeit für den Rundgang durch die Räume aufwenden, um Geräte und Beleuchtung auszuschalten. Es gibt ein Gerät, das mit einer einzigen Bewegung alle „überflüssigen“ Stromkreise spannungsfrei schalten kann – der Kartenschalter.

In diesem Material werden wir die Funktionsprinzipien von Kartenschaltern, ihre Arten und Montagebesonderheiten im Detail betrachten.

Prinzipien der häuslichen Energieeinsparung

Bis in die 90er Jahre waren Stadtwohnungen mit der größten Anzahl von Haushaltsgeräten ausgestattet. Für Landhäuser hatten die örtlichen Stromnetze einfach nicht genügend Kapazitäten – selbst der Kühlschrank funktionierte mit Unterbrechungen.

Zudem gab es in jenen Jahren nur wenige verfügbare Haushaltsgeräte – Fernseher, Kühlschrank, Waschmaschine, Staubsauger, Stereoanlage und Radio.

Schließlich waren die Kosten für eine Kilowattstunde Strom zu jener Zeit niedrig – die eingeschaltet gelassene Lampe im Zimmer oder das Radio erhöhten die Stromrechnung nur geringfügig.

Die Verwendung einer Schlüsselkarte zur Aktivierung und Beendigung der Stromversorgung von Haushaltssteckdosen diszipliniert
die Hausbewohner und trägt zur bestmöglichen Senkung des Energieverbrauchs bei. Eingeschaltet gelassene Geräte in einem leeren Haus – sinnlose Geldverschwendung.

Heute ist die Situation anders: In jedem Haushalt gibt es nicht wenige elektrische Geräte. Das eine ist es, fünf bis sechs häusliche Stromverbraucher wie Fernseher oder Zimmerlampe zu überwachen. Das andere ist es, 20 und mehr Geräte zu überwachen, die regelmäßig an das Stromnetz angeschlossen werden.

Der Rhythmus des modernen Lebens erlaubt dies nicht, es fehlt ständig an Zeit. Aber auch der Wunsch, für überschüssige Kilowattstunden zu bezahlen, die von „vergessenen“ Gadgets sinnlos verbraucht werden, ist nicht vorhanden.

Kartenschalter ermöglichen es, im Haushalt Strom zu sparen. Nach der Installation eines Kartenlesers neben der Eingangstür muss man nur noch jedes Mal die Karte herausziehen, wenn niemand mehr im Haus ist – alle überflüssigen Stromkreise werden dann spannungsfrei geschaltet.

Selbstverständlich kann ein Karten-Schaltgerät nicht entscheiden, welche internen Stromnetze des Hauses abgeschaltet werden sollen. Es muss jedoch korrekt in die Hausstromversorgung integriert werden.

Zweck des Kartenschalters

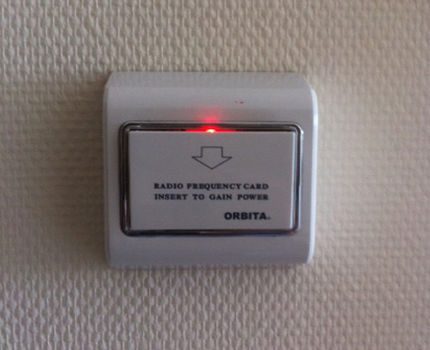

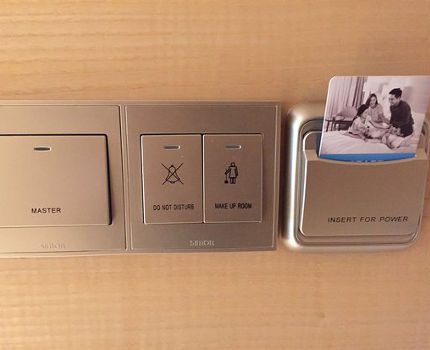

Dieses Gerät zur Energieversorgungssteuerung wird seit vielen Jahren in Hotelkomplexen eingesetzt. Die Zimmerkarte wird nach dem Öffnen des Türschlosses in den Kartenleser gesteckt – im Zimmer werden Beleuchtung und Haushaltsgeräte (Klimaanlage, Fernseher usw.) eingeschaltet.

Beim Verlassen des Hotelzimmers muss der Gast die Karte aus der "Tasche" des Schalters nehmen, um die sekundären Energiesysteme spannungsfrei zu schalten.

Die Optimierung der Stromkosten veranlasst Hoteliers, die Gästezimmer mit diesen Geräten auszustatten.
Moderne Kartenleser mit aktiver Stromverwaltung gewährleisten auch den Schutz des Hoteleigentums vor dem Personal (z. B. des Barinhalts).

So optimiert das Hotel die Stromkosten. Die Gäste müssen die Karte beim Verlassen des Zimmers mitnehmen, sodass sie das eingeschaltete Licht im Badezimmer oder den laufenden Fernseher und die Klimaanlage nicht eingeschaltet lassen können.

Lassen Sie uns den Umfang der Einsparung bewerten. Zum Beispiel verbraucht eine für 10 Stunden eingeschaltete LED-Lampe mit 22 Watt 220 Watt Strom. Im Jahr verbraucht eine solche Lampe unnötig (wenn niemand im Zimmer ist) 80,3 kWh.

In Moskau verbraucht eine das ganze Jahr über eingeschaltete Lampe bei einem Tarif von 0,0538 € 4,32 € an Strom. Äußerlich wenig, aber in einem Hotel gibt es Dutzende solcher Lampen. Und unter Berücksichtigung der nicht ausgeschalteten Fernseher, Klimaanlagen und anderer Elektrogeräte summiert sich der Betrag auf eine ansehnliche Höhe.

Neben der Funktion, das elektrische Teilnetz spannungsfrei zu schalten, kann der Kartenleseschalter auch verwendet werden, um die Wasserversorgung während der Abwesenheit der Hausbewohner zu unterbrechen.

Man muss lediglich die Wasserzuleitungen mit speziellen (stromlos geschlossenen) Ventilen zur Unterbrechung der Wasserversorgung ausstatten und die Kabelgruppe der Stromversorgung von diesen an das Kartengerät anschließen.

Nutzen des Kartenlesers im Wohnhaus

Für Hotels ist die Ausstattung der Zimmer mit Kartenschaltern eine notwendige Maßnahme zur Energieeinsparung. Aber ist ein ähnliches Gerät für ein Wohnhaus wirklich notwendig?

Neben Kartenschaltern werden energiesparende Geräte hergestellt, die mit einem Schlüsselanhänger gesteuert werden.
Es gibt Kontaktschalter und Schlüsselanhänger-Aufnahmeschalter. Letztere sind bequemer, da der Schalter gleichzeitig als “Aufbewahrungsort” für den Schlüsselanhänger mit Schlüssel dient.

Wenn eine Wohnung oder ein Haus weniger als vier bis fünf Räume (einschließlich Küche, Bad usw.) hat, ist die Aufteilung des Hausstromnetzes in obligatorische und sekundäre Leitungen mit Abschaltung der letzteren bei Abwesenheit der Hausbewohner grundsätzlich nicht unbedingt erforderlich.

Bei wenigen Räumen ist es einfacher, selbst darauf zu achten, als eine geteilte Stromversorgung aufzubauen, die an den Kartenleser gekoppelt ist.

Die moderne Realität der öffentlichen Versorgungsdienste, wie sie sich in vielen Städten entwickelt hat, zwingt Wohnungseigentümer dazu, auf die zentrale Wärmeversorgung zu verzichten – elektrische Boiler zu installieren und Fußbodenheizungen mit elektrischen Heizstäben zu verlegen.

Wenn man das Haus für viele Stunden verlässt und die Wärmeerzeugungssysteme im aktiven Betrieb lässt, verschwendet der Eigentümer selbst einer kleinen Wohnung Geld.

Was Wohnimmobilien mit einer Fläche von mehr als 80 m² betrifft – die Verwendung eines Kartenschalters in einem solchen Haus ist zweifellos vorteilhaft. Aber das Herausführen der abschaltbaren Hausstromkreise zu einem Kartenschalter ist nur in Situationen sinnvoll, wenn die Haushaltsmitglieder längere Zeit nicht zu Hause sind.

Zum Beispiel, wenn die Wohnung von morgens (die Haushaltsmitglieder gehen zur Arbeit/Schule) bis abends leer steht, oder ein Landhaus, das von den Eigentümern gelegentlich besucht wird.

Abschaltbare und nicht abschaltbare Teilnetze von elektrischen Geräten

Der moderne Komplex der elektrischen Verkabelung in Wohnhäusern wird durch mehrere unabhängige Gruppen gebildet, die auf einzelne Sicherungsautomaten im Verteilerkasten herausgeführt sind.

Die Hauptziele: Vereinfachung zukünftiger Reparaturaufgaben und die Möglichkeit, Kabel mit unterschiedlichen (erforderlichen) Querschnitten zu verwenden. Eine Erweiterung dieser Ziele ist die Aufteilung der Elektroinstallationsgruppen in zwei Unternetze – das Hauptnetz (nicht abschaltbar) und das Nebennetz (abschaltbar).

Die Aufteilung der Stromverbraucher und Versorgungspunkte in Gruppen mit Führung auf separate Sicherungsautomaten ist aus vielen
Gründen praktisch, einschließlich der Möglichkeit, die Stromversorgung für optionale Gruppen (Unternetze) zu steuern. Das Bild

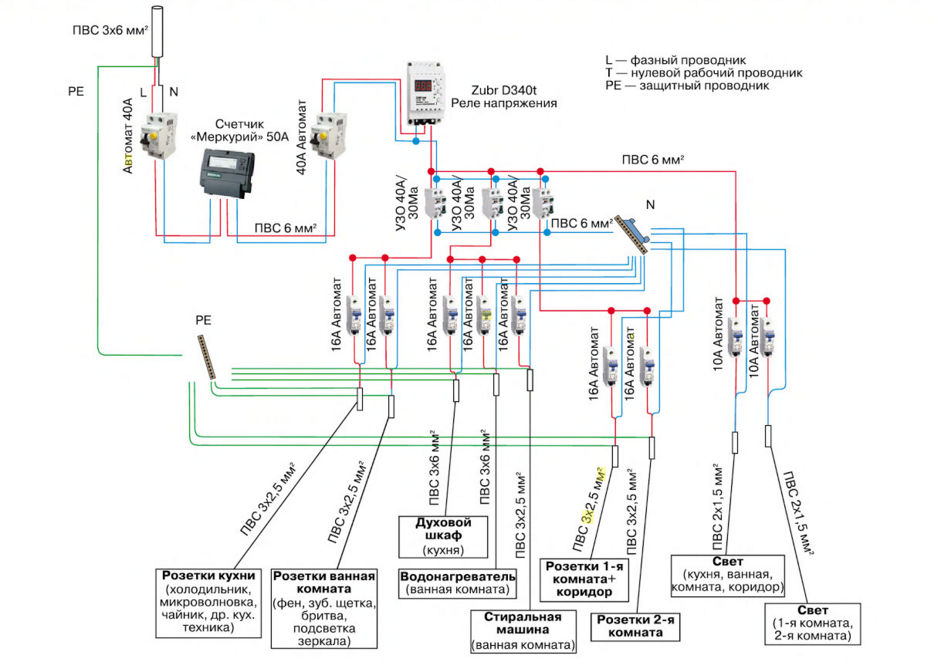

zeigt eine beispielhafte Darstellung der Bildung von Gruppen des Hausstromnetzes.

Nicht abschaltbares Unternetz. Es umfasst die Versorgungspunkte von Haushaltsgeräten, die eine ständige Energieversorgung benötigen – Kühlschrank, Elektroherd und Mikrowelle. Die Stromversorgung der letzteren beiden Gerätetypen ist normalerweise für den Betrieb der eingebauten Uhren erforderlich.

Auch eine kontinuierliche Stromversorgung ist für die automatische Waschmaschine nützlich – sie kann im Modus „Zeitvorwahl“ ohne Anwesenheit des Besitzers arbeiten. Möglicherweise muss der Computer in Abwesenheit der Eigentümer arbeiten.

Zum Beispiel zum Herunterladen großer Dateien aus dem Internet. Die Leitungsgruppen des nicht abschaltbaren Unternetzes des Hauses werden auf Sicherungsautomaten im Verteilerkasten geführt.

Abschaltbares Unternetz. Es umfasst alle Gruppen von Beleuchtungseinrichtungen (Hauptbeleuchtung, Zusatzbeleuchtung, Szenenbeleuchtung usw.) und Versorgungspunkte (Steckdosen), an denen keine Geräte aus dem nicht abschaltbaren Unternetz angeschlossen sind.

In das abschaltbare Unternetz werden auch die Elektroinstallationsgruppen einbezogen, die Haushaltsgeräte versorgen, deren Betrieb in Abwesenheit der Haushaltsmitglieder nicht erforderlich ist – zum Beispiel Boiler und Split-Klimaanlage, Fernseher und Dunstabzugshaube, Fußbodenheizung mit Elektroheizstäben usw.

Die Gruppen des abschaltbaren Unternetzes werden zu einem gemeinsamen Schalter geführt – dem Kartenschalter.

Arten von Kartenleser-Schaltern

Energiesparschalter haben ein ähnliches Funktionsprinzip, unterscheiden sich jedoch in einfache und komplexere Modelle. Erstere eignen sich für vergleichsweise kleine Wohnungen und Häuser, Letztere sind am praktischsten in Wohnanlagen mit vielen Räumen, die mit zahlreichen elektrotechnischen Geräten ausgestattet sind.

Wenn sich keine Karte im „Schlitz“ befindet, sind die Kontakte des Schalters geschlossen – die externe Stromversorgung gelangt nicht in die Teilnetze der Räume.

Beim Einstecken einer Karte mit bestimmten Eigenschaften schließt der Benutzer die Kontakte des Geräts und aktiviert die Stromversorgung zu den Steckdosen in den Räumen. Übliche Maße der Karte für einen Energiesparschalter: Länge ab 80 mm; Breite bis 54 mm; Dicke von 0,8 bis 1,2 mm.

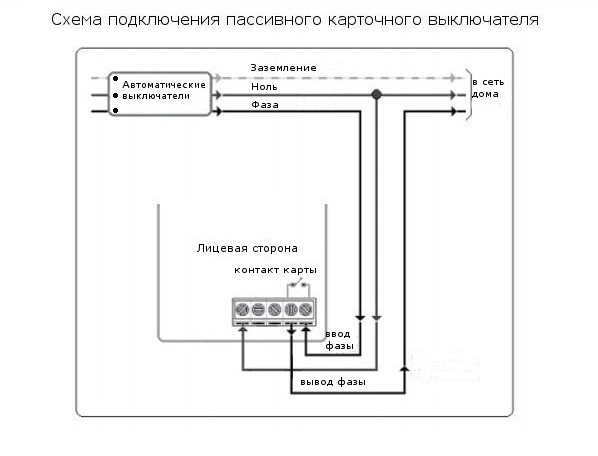

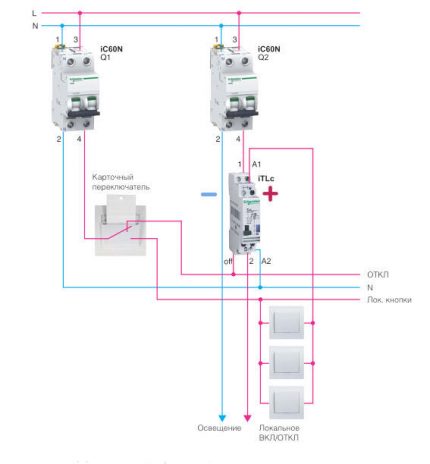

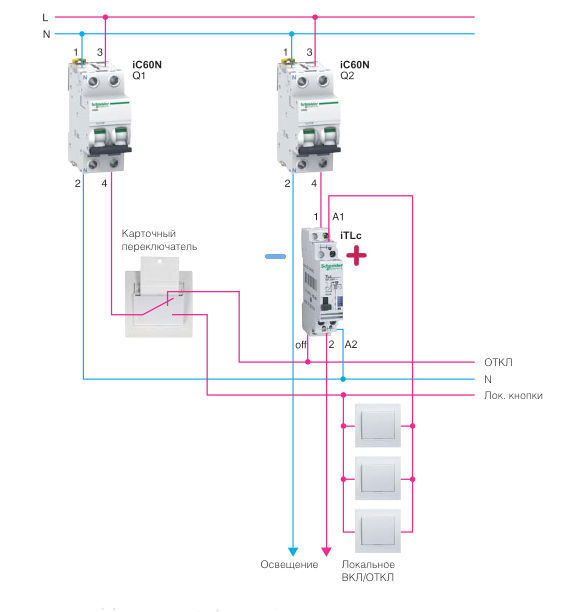

Schema des Anschlusses eines passiven Kartenschalters an das Stromnetz des Hauses (der Wohnung). Die Abschaltung
der Stromversorgung erfolgt durch Unterbrechung des Netzes über die Phasenleitung

Einfache Schalter (passiv)

Die Einschaltung der Stromzufuhr in einem mit einem solchen Schalter gesteuerten Stromnetz kann sowohl mit der original Schlüsselkarte als auch mit jeder anderen Karte ähnlicher Größe erfolgen. Beispielsweise kann man eine Visitenkarte oder ein Blatt eines Abreißkalenders einstecken, um den Kartenleser zur Stromzufuhr zu aktivieren.

Solche Geräte sind preiswert und recht effektiv, weshalb sie in vielen Hotel- und Wohnanlagen eingesetzt werden.

Die Möglichkeit, die Originalkarte durch ein Pappstück derselben Form zu ersetzen, vereinfacht die Vervielfältigung des Kartenschlüssels bei Verlust der Originale oder bei Bedarf an einer größeren Anzahl (z. B. für die Reinigungskraft).

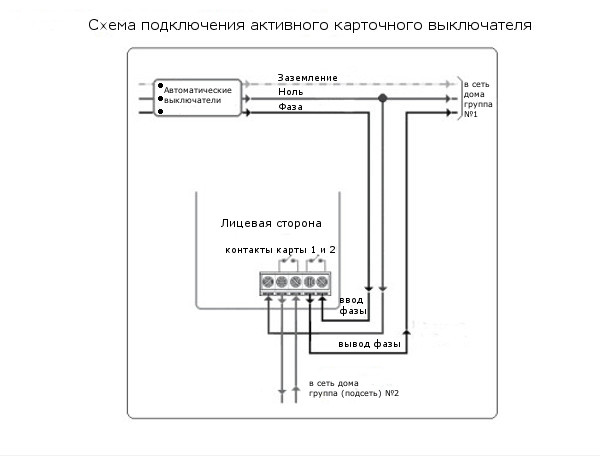

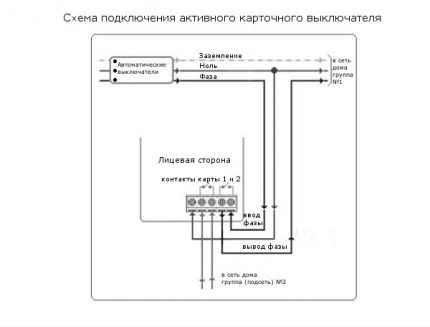

Verbesserte Schalter (aktiv)

Die Schlüsselkarte für solche Geräte enthält einen Chip, der Schalter nur eines bestimmten Standards aktiviert – Temic, Emmarin, Mifare usw.

Als vollwertiges Element des Zutrittskontrollsystems (SKUD) mit der Möglichkeit der Integration in ein Online-Zugangskontrollsystem für Wohnräume erkennt der aktive Kartenleser eine gefälschte Karte (z. B. aus Pappe) nicht als gültigen Schlüssel an.

Durch die Fähigkeit, die Priorität der Karte zu erkennen, steuert der aktive Kartenschalter ein Netz mit
komplexerer Organisation. Allerdings sollten die an den Kartenleser angeschlossenen Teilnetze richtig aufgebaut werden – mit Blick auf die zukünftige Nutzung durch Eigentümer und Servicepersonal.

Intelligente Schalter (Smart-Geräte)

Sie werden mit Schlüsselkarten ausgestattet, die nicht nur die Zugehörigkeit des Schlüssels zu diesem System erkennen, sondern auch seinen Funktionsumfang erfassen können. D. h. die Aktivierung der Stromversorgung im gesamten Teilnetz erfolgt nur mit der Karte des Hauseigentümers, die in den Kartenleser eingelegt ist.

Wenn eine Reinigungskraftkarte in den Smartcard-Leser eingesteckt wird, wird die Stromversorgung bestimmter Netzgruppen streng aktiviert. Mit der Reinigungskraftkarte wird die Stromversorgung der Beleuchtung und einiger Steckdosen aktiviert, die für den Anschluss eines Staubsaugers erforderlich sind, aber zum Beispiel bleiben der Whirlpool und der Fernseher stromlos.

Beachten Sie, dass mit Ausnahme der Schlüsselkarten der Hausbesitzer alle anderen Karten für den intelligenten Kartenleser eine korrekte Programmierung (ein Programmiergerät ist erforderlich) mit Festlegung von Einschränkungen für jede einzelne erfordern. Selbstverständlich benötigt das Kartenlesermodul auch eine programmierbare Eingabe der Zugriffsszenarien auf die Netzstromversorgung für jede Schlüsselkarte.

Besonderheiten der Installation von Kartenleser-Schaltern

Optimal ist es, wenn die zur Steuerung der Stromversorgung von Haushalts-Unternetzen vorgesehenen Kartenvorrichtungen für eine Spannung von 220 V und eine Stromstärke von 30 A ausgelegt sind. Dies ermöglicht es den Schaltern, sicher den Strom der Netzgruppe zu schalten, an die die energieintensivsten Haushaltsgeräte angeschlossen werden.

Bei geringeren Leistungsmerkmalen, aber bei Bedarf zur Steuerung von Netzgruppen mit zahlreichen Energieverbrauchern, wäre die Belastung für den energiesparenden Schalter zu hoch.

Beispielsweise können unter den Haushaltsgeräten, die eine erhöhte Belastung des Stromnetzes verursachen, die Waschmaschine, die Split-Klimaanlage und der Wasserkocher genannt werden. Daher sollten Modelle von Kartenleserschaltern, die für einen Strom von weniger als 30 A ausgelegt sind, mit einem zusätzlichen Anlasser ausgestattet werden.

Die Installation des Kartenlesers sollte verantwortungsvoller durchgeführt werden als die von Kippschaltern. Besondere Aufmerksamkeit ist der Reihenfolge des Anschlusses der Verkabelung an die Kontakte zu widmen. Im Bild – ein Schalter, dessen Zusammenbau unten beschrieben wird.

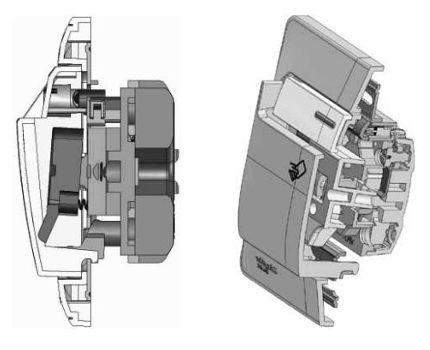

Die Installationsstruktur des Kartenlesers besteht aus zwei Hauptelementen – dem Hauptgehäuse (Mechanismus) des Geräts und dem Montagerahmen. Das Gehäuse des Hauptmechanismus von Kartenleservorrichtungen einiger Marken ist mit einer abnehmbaren dekorativen Einlage ausgestattet.

Betrachten wir die Reihenfolge der Montage eines Kartenschalters am Beispiel des Modells Schneider Electric:

• Heben Sie mit einem Schraubendreher die dekorative Einlage am Gehäuse des Mechanismus an und nehmen Sie sie ab. Schrauben Sie die zwei Befestigungsschrauben heraus;
• Rahmen und Abdeckung demontieren;
• Befestigen Sie die Stromkabel, indem Sie die abisolierten Enden in die entsprechenden Kontaktklemmen des Schaltplans einstecken und mit Schrauben festziehen;
• Setzen Sie das Gehäuse in den Hohlraum der Installationsdose ein. Je nach Art der verwendeten Installationsdose entweder die Spreizlaschen mit zwei Schrauben festziehen oder zwei selbstschneidende Schrauben eindrehen;
• Rahmen anbringen. Die Abdeckung ausrichten, indem Sie sie von oben nach unten auf dem Rahmen verschieben, bis die Rastnasen einrasten;
• Zwei Schrauben anziehen, die dekorative Abdeckung anbringen.

Die Installation des Kartenvorrichtung erfolgt in Kunststoff-Installationsdosen, die für den Spreizlaschenhalt (GOST 8594-80) oder für die Befestigung mit selbstschneidenden Schrauben ausgelegt sind. In jedem Fall sind die Schrauben abwechselnd und allmählich anzuziehen.

Energiesparender Kartenschalter im Wohnhaus

Im Haushalt ist es am bequemsten, ein passives Kartenlesegerät zu verwenden: es erfordert keine Programmierung, identische Karten, die Verwendung selbstgemachter Karten (z. B. aus Pappe) in passender Größe ist zulässig.

Als Alternative können Sie die Karte nicht mitnehmen – legen oder hängen Sie sie neben den Schalter, dann geht die Schlüsselkarte nicht verloren und wird nicht irgendwo außerhalb des Hauses vergessen.

Das lokale Stromnetz unter der Steuerung des Kartenschalters muss Leitungsschutzschalter enthalten, die die Arbeit der Netzgruppen überwachen. Das Prinzip der Integration der Schutzschalter ist im Bild dargestellt.

Für aktive Geräte und Smart-Schalter ist eine klare Verteilung der Schlüsselkarten nach Zugriffsstufe erforderlich: Hauptkarten (die alle Energie-Subsysteme aktivieren) für die Hausbesitzer; eingeschränkte Karten (die einige Stromversorgungspunkte aktivieren) für das Servicepersonal (Reinigungskräfte, Gärtner usw.).

Jede aktive Karte wird in einem speziellen Gerät für die Zugriffsstufe programmiert und dann zur visuellen Erkennung markiert.

Es ist zu beachten, dass der Hausbesitzer eines Tages seine aktive Schlüsselkarte außerhalb des Hauses vergessen könnte und es dann keine andere Möglichkeit gibt, die Stromversorgung des Hauses zu starten. Daher sollten zusätzlich zu den Hauptzugangskarten, die die Haushaltsmitglieder bei sich tragen, im Haus ein oder zwei Kopien der programmierten Karten als Reserve aufbewahrt werden.

Fazit und nützliche Videos zum Thema

Nachdem die Karte aus der „Tasche“ des Schalters entnommen wurde, erfolgt die Abschaltung der häuslichen Teilnetze nach 30 Sekunden:

Der Fachmann erklärt, wie man ein passives Kartenlesegerät korrekt an das zu versorgende Teilnetz anschließt:

Ein kartenbetriebener Schalter ermöglicht neben der Stromersparnis, mit einer Bewegung das Licht im ganzen Haus einzuschalten, was praktisch ist. Denn in der Abenddämmerung ist es oft schwierig, den Schalterknopf in einem weiteren Raum zu finden. Der Kartenleser ist ein einfaches Gerät, und der Nutzen daraus ist groß.
