Reparatur der Klärgrube “Topas”: Besonderheiten der professionellen und eigenständigen Wartung

Wenn in einem Privathaus eine Störung der technischen Systeme auftritt, ist es an der Zeit, einen Scherz zu machen: Nun ist die Stunde der Abrechnung für einige Jahre des Komforts gekommen. Der Ausfall der Kläranlage stoppt sozusagen das Leben im Haus – jetzt ist es nicht mehr möglich, eine gründliche Reinigung durchzuführen, zu duschen oder zu waschen.

Der Ruf eines Fachmanns ist nicht immer möglich, daher muss man die Reparatur der Kläranlage TOPAS und die Wartung selbst durchführen. Lassen Sie uns den Aufbau der Kläranlage und die häufigsten Störungen, die auftreten können, ansehen.

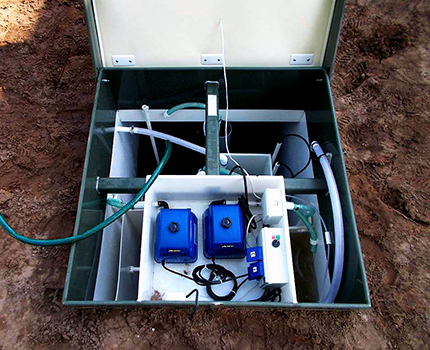

Kurz über das Funktionsprinzip der Station

Bevor Sie mit der Reparatur der Kläranlage beginnen, müssen Sie eine Vorstellung von ihrem Funktionsprinzip haben. Die Wirkung des Geräts basiert auf der Reinigung von flüssigen Haushaltsabfällen mit Hilfe von Bakterien.

Während energieunabhängige Systeme auf anaerobe Bakterien angewiesen sind, die ohne Sauerstoff auskommen, reinigt die Kläranlage “Topas” die Abfälle mithilfe anaerober und aerober Organismen.

Der Unterschied in den Lebensbedingungen dieser Mikroorganismen beeinflusst auch das völlig unterschiedliche Funktionsprinzip der Abwasserreinigungsanlagen.

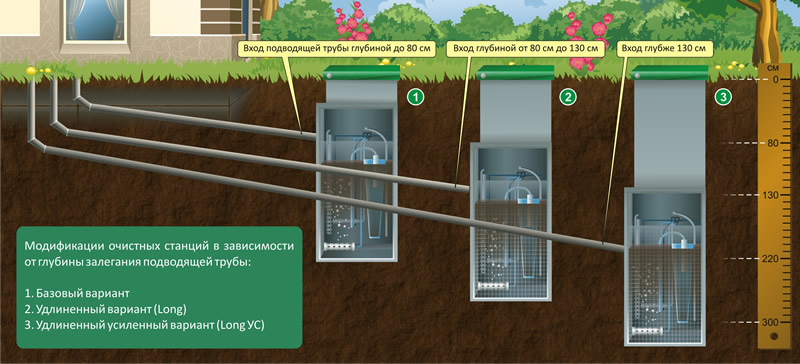

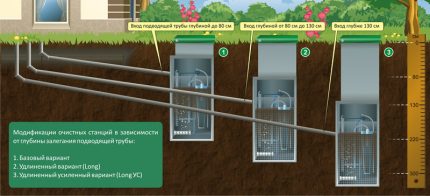

Die verschiedenen Modelle der TOPAS-Station können sich in den Abmessungen, der Leistung, der Verarbeitungsmöglichkeit einer bestimmten Abwassermenge pro Zeiteinheit (Stoßbelastungswert), dem Vorhandensein oder Fehlen einer Drainagepumpe zur Entfernung des gereinigten Wassers, der Einbautiefe (z. B. Modelle mit der Bezeichnung „Long“ werden an ein Rohr angeschlossen, das in einer Tiefe von unter 0,9 m verlegt ist) unterscheiden.

Unter völligem Sauerstoffmangel wird die Vergärung der Abwassermasse von Anaerobiern durchgeführt. Der Prozess findet in der ersten Kammer der Kläranlage statt. Anschließend gelangen die abgesetzten und vergorenen Abwässer in die Verfügbarkeit der Aerobier, die sich in den folgenden drei Kammern des Systems befinden.

Aerobe Mikroorganismen zersetzen und verarbeiten suspendierte Partikel und Verunreinigungen im Abwasser viel schneller, benötigen jedoch eine ständige Sauerstoffzufuhr. Außerdem ist Sauerstoff für die Oxidation der Masse notwendig. Die Belüftung des Abwassers erfolgt durch eine elektrische Pumpe, daher ist ein Betrieb des Geräts ohne Stromversorgung nicht möglich. Lesen Sie mehr darüber, wie aerobe und anaerobe Bakterien für Klärgruben arbeiten.

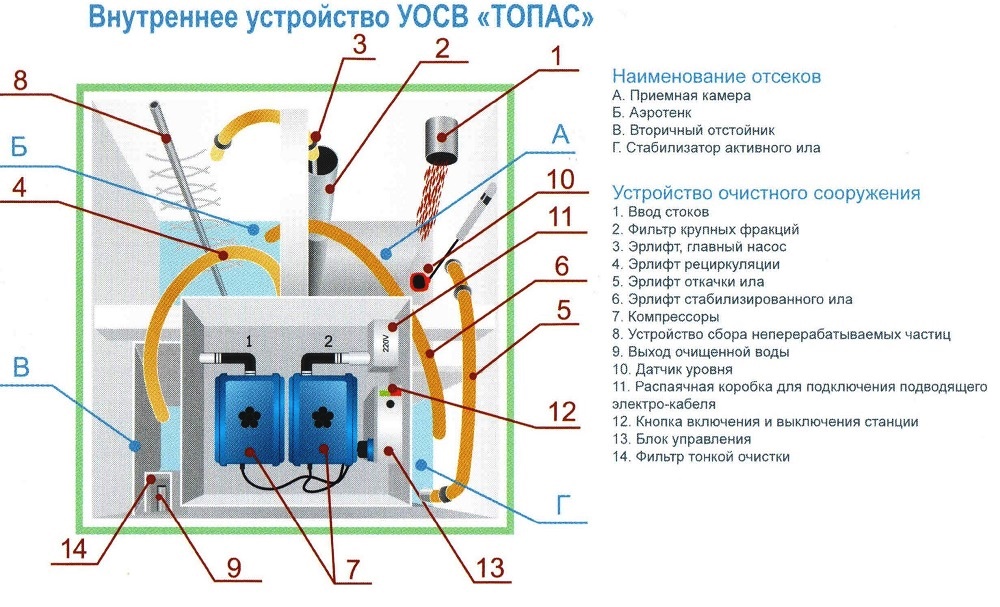

Aufbau der Kläranlage und Reinigungstechnologie

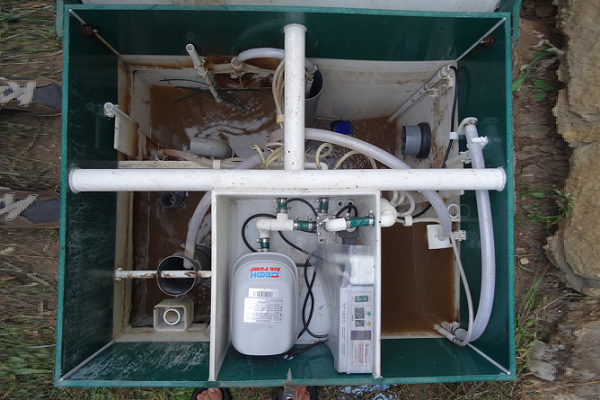

Der Behälter der Klärgrube ist in vier unabhängige Kammern unterteilt, und jede erfüllt eine besondere Funktion.

Die Kammern sind so miteinander verbunden, dass sich der Reinigungsprozess bei starkem Abwasserzufluss beschleunigt und bei geringem Zufluss durch mehrfache Umwälzung der Abfälle effizienter wird.

Da der Abwasserzufluss in Haushalten unregelmäßig ist, ist diese Eigenschaft für einen qualitativ hochwertigen und unterbrechungsfreien Betrieb der Station sehr wichtig.

Die Leistung der Klärgrube wird basierend auf der Anzahl der ständig im Haus lebenden Personen und dem Wasserverbrauchsstandard gewählt. Eine größere Personenzahl kann die Kläranlage nur kurzfristig bedienen.

Arbeit im Modus des kontinuierlichen Flüssigkeitsstroms

Bei kontinuierlichem Abwasserzufluss läuft der technologische Prozess wie folgt ab:

1. Über das Zulaufrohr (1) gelangt das Abwasser in die erste Aufnahmekammer (A) (auch Ausgleichsbehälter genannt). Dort vermischt es sich mit den zuvor eingeleiteten Abfällen, und es setzen sich grobe Partikel ab. Sobald das Abwasser einen bestimmten Stand erreicht, wird der Sensor ausgelöst.
2. Die Automatik schaltet das Airlift (3) ein, das das Abwasser durch einen Filter zur Grobreinigung (2) und einen Haarfänger in die zweite Kammer (B) pumpt. Auch der Kompressor (7), der Luft zuführt, wird eingeschaltet.
3. Im Belebungsbecken (zweite Kammer B) durchläuft das Abwasser mit Hilfe von biologisch aktivem Schlamm eine biologische Reinigung: Grobe Partikel werden in kleinere zerlegt, organische Stoffe werden von Aerobiern verarbeitet. Die hier eingeblasenen Sauerstoffbläschen sorgen gleichzeitig für eine Durchmischung des Abwassers mit dem Belebtschlamm, der als Adsorber wirkt und suspendierte Partikel bindet.
4. Die sprudelnde Mischung aus Schlamm und Abwasser gelangt in die dritte Kammer – das Nachklärbecken (C), und wird durch das Rezirkulations-Airlift (4) durch einen Behälter in Form einer umgekehrten Pyramide gepumpt. Hier erfolgt die Trennung des gereinigten Wassers vom Belebtschlamm.
5. Der von der flüssigen Phase getrennte Schlamm gelangt in die Stabilisierungskammer (D), während das geklärte Wasser über das Auslassrohr (9) aus der Anlage abgeleitet wird.

Die Station erfordert, abgesehen von planmäßigen Inspektionen und Reinigungen, kein Eingreifen des Benutzers – alle Prozesse laufen automatisch ab. Das gereinigte Wasser kann in den Boden, einen Sickerschacht, einen Abwassergraben eingeleitet oder zur Bewässerung verwendet werden.

Phase des Rückwärtszyklus

Wenn dem System eine unzureichende Menge Abwasser für den kontinuierlichen Betrieb zugeführt wird, arbeitet die Anlage im Rezirkulationsmodus. Sobald der Füllstand im ersten Abteil (A) den eingestellten Mindestwert erreicht, wird der Schwimmerschalter (10) ausgelöst.

Der Schalter wirkt auf ein Magnetventil, und das Abwasser durchläuft den gesamten Reinigungsprozess erneut.

Der Rezirkulationsmodus erfolgt in der folgenden Reihenfolge:

1. Im Aufnahmebehälter (A) findet die Belüftung des Abwassers statt.
2. Nach der Belüftungskammer (B) wird das Abwasser in das Stabilisierungsabteil für Belebtschlamm (D) umgepumpt. Dort wird der Schlamm in Fraktionen aufgeteilt.
3. Alter und schwerer Schlamm sinkt auf den Boden der Kammer (D), während der leichte Schlamm zusammen mit dem geklärten Wasser zurück in die erste Kammer (A) geleitet wird.

Sobald der Wasserspiegel im Ausgleichsbehälter (A) das Maximum erreicht, schaltet das System in den Direktdurchlauf-Modus für die kontinuierliche Reinigung.

Es gilt als normal, wenn die flüssigen Abfälle im Laufe eines Tages 5 Reinigungszyklen durchlaufen. Damit die Anlage im Rezirkulationsmodus arbeiten kann, sollte sie nicht überlastet werden.

Wie vermeiden Sie Störungen?

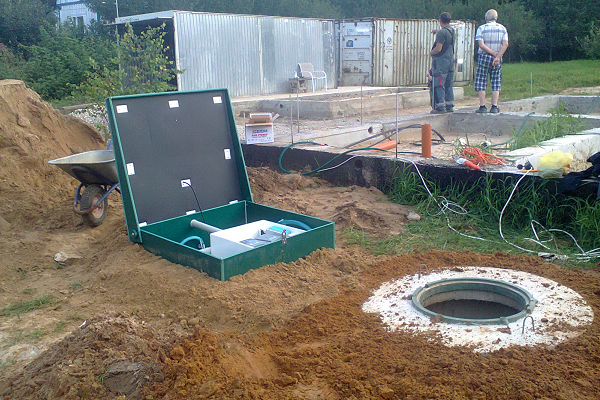

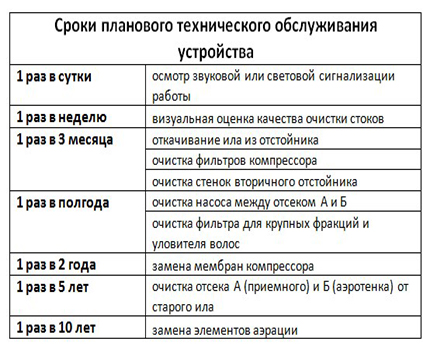

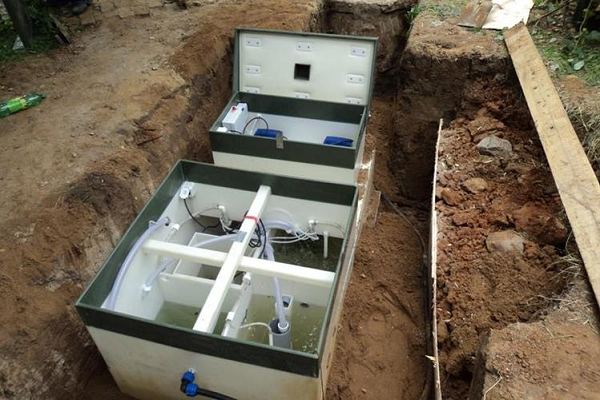

Ein wichtiger Aspekt zur Vermeidung von Störungen ist die korrekte Installation der Klärgrube Topas. Darüber hinaus erfordert das Abwasserreinigungssystem wie jedes Gerät oder jede Maschine eine regelmäßige technische Inspektion. Diese besteht in einer visuellen Überprüfung des Betriebs und dem Abpumpen angesammelten Schlamms.

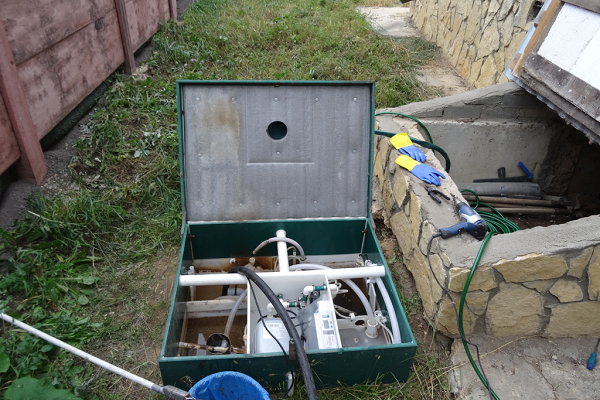

Während der Inspektion müssen möglicherweise Verstopfungen beseitigt oder kleinere Reparaturen an der Topas-Anlage durchgeführt werden. Die Regelmäßigkeit der vorbeugenden Maßnahmen ist in der Tabelle aufgeführt.

Keine der oben genannten Maßnahmen sollte vernachlässigt werden. Der erfolgreiche Betrieb des Geräts hängt direkt von ihnen ab.

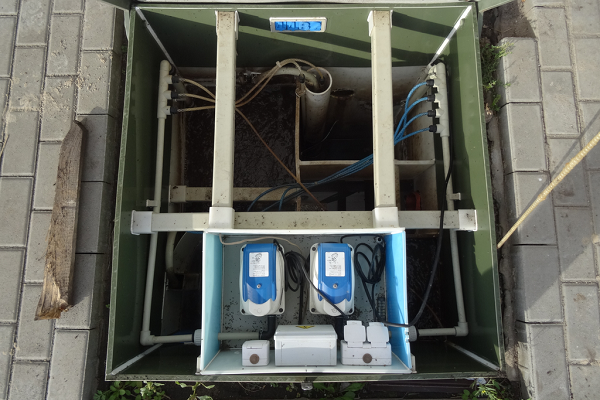

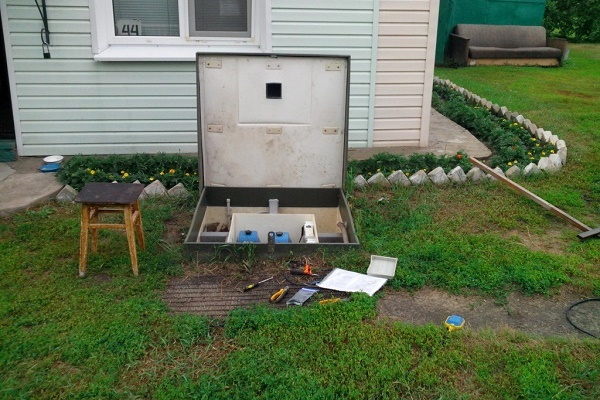

Die Konstruktion der Klärgrube ist so ausgeführt, dass alle Elemente entnommen und gereinigt werden können, auch der Filter für grobe Verunreinigungen von angesammelten Haaren. Der Schlamm aus der Stabilisierungskammer muss mindestens einmal im Jahr abgepumpt werden. Wenn das Wasser im Leitungssystem hart ist, muss die Station häufiger gereinigt werden.

Entfernung des angesammelten Schlamms aus den Kammern

Je länger die Abwasserreinigungsanlage arbeitet, desto höher ist der Gehalt an Schlamm und Schmutz, desto verschmutzter ist der Kompressorfilter. Daher benötigt die Anlage eine regelmäßige Reinigung.

Alle Arbeiten werden in einer bestimmten Reihenfolge durchgeführt:

1. Schalten Sie das Gerät von der Stromversorgung ab. Dadurch kann sich der Schlamm am Boden absetzen und Sie können die Kompressorfilter sicher reinigen.
2. Lösen Sie die Schrauben der Kompressordeckel, um Zugang zu den Filtern zu erhalten. Entnehmen Sie den Filter in Form einer Schaumstoffdichtung und schütteln Sie ihn aus. Wenn er stark verschmutzt ist, spülen Sie ihn unter fließendem Wasser aus und trocknen Sie ihn. Setzen Sie die Deckel wieder auf und ziehen Sie sie fest.
3. Innerhalb von 15 Minuten setzt sich der Schlamm ab, und Sie können mit dem Abpumpen beginnen. Senken Sie dazu die Tauchpumpe auf den Boden der Schlammstabilisatorkammer und pumpen Sie den Schlamm ab, bis der Wasserspiegel um 50 cm gesunken ist.
4. Als nächstes reinigen Sie die Belebtschlammkammer. Pumpen Sie den Schlamm vom Boden ab, sodass der Wasserspiegel um 15 cm absinkt.

Es ist nicht erforderlich, den gesamten Belebtschlamm abzupumpen, da genau dieser Schlamm bei der Reinigung des Schmutzes hilft.

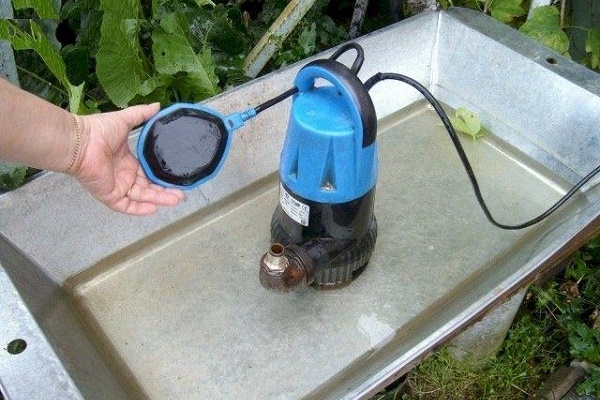

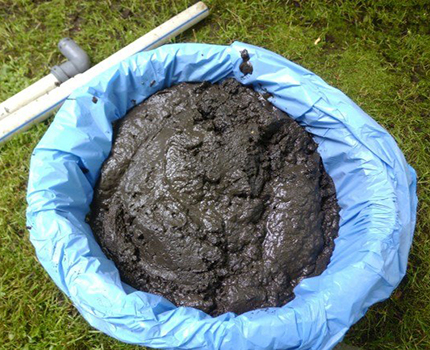

Vom Gefühl her erinnert der abgesetzte Schlamm an dicke saure Sahne, aber eine normale Tauchpumpe erledigt ihre Arbeit problemlos. Der aus der Septik gepumpte Schlamm kann getrocknet und als Pflanzendünger verwendet werden.

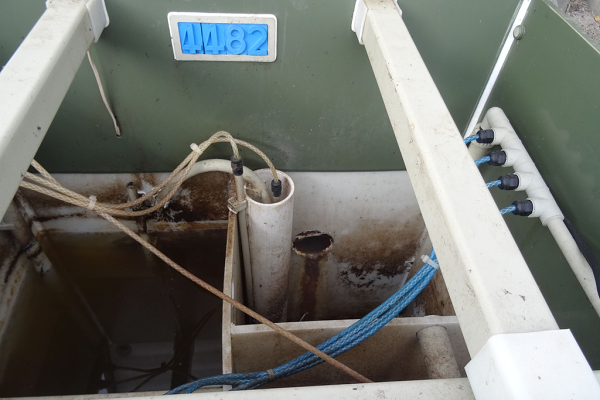

Reinigung aller Elemente des Geräts

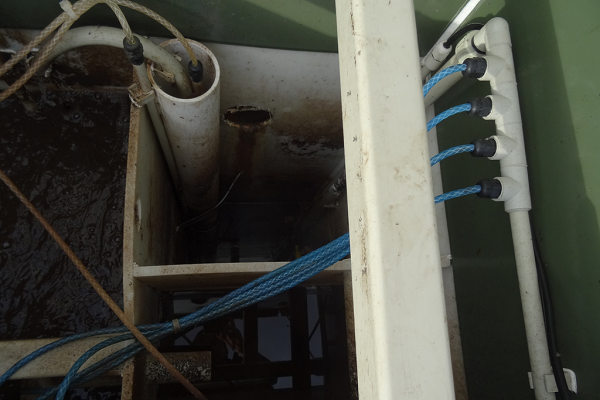

Der nächste Schritt ist die Reinigung des Erlifts und des Filters für grobe Fraktionen:

1. Bevor Sie die Schläuche der Mammutpumpe und des Filters herausziehen, markieren Sie einen der Schläuche und das Rohr, an dem er befestigt ist, mit Isolierband, um sie später nicht zu verwechseln (sie haben unterschiedliche Leistung).
2. Trennen Sie den flexiblen Schlauch vom Rohr der Pumpe. Wenn er sich nur schwer lösen lässt, erwärmen Sie die Verbindungsstelle.
3. Man entnimmt die Rohrleitung des Drucklufthebers und spült sie unter Wasser- oder Luftdruck durch.
4. Man entnimmt den Grobfilter. Man wäscht ihn von außen, schüttelt den gesammelten Schmutz in einen Eimer, reinigt die Löcher von verstopften Haaren und wäscht den Filter von innen.
5. Anschließend entnimmt und reinigt man den Haarfänger.

Der letzte Schritt ist die Druckreinigung der Wände und Rohre der Station sowie das Einsammeln von schwimmendem Schmutz. Vor Beginn der Arbeiten werden die Kompressoren mit Plastikfolie abgedeckt, um sie vor Wassereintritt zu schützen. Die Reinigung beginnt an den oberen Elementen.

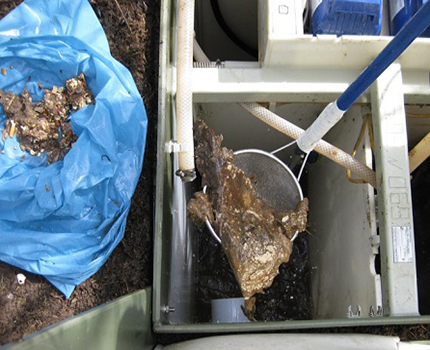

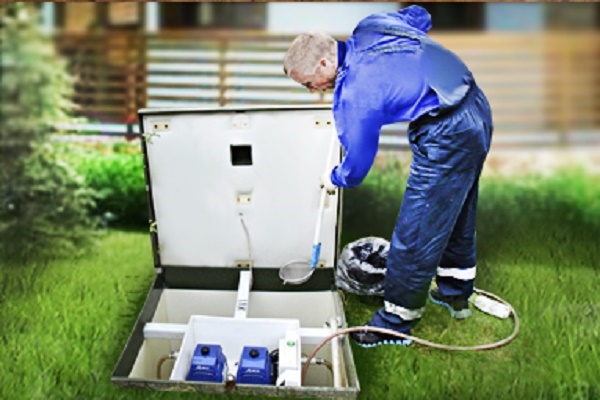

Mit einem speziellen Hilfsmittel – beispielsweise einem an einer langen Leiste befestigten Sieb – wird der Schmutz von der Oberfläche des Abwassers gesammelt.

Ein starker Wasserstrahl, der alte Ablagerungen durchspülen kann, wird durch ein Hochdruckgerät erzeugt.

Das System wird in umgekehrter Reihenfolge wieder zusammengebaut. Die Schlauchmarkierungen können für zukünftige Wartungsarbeiten belassen werden. Die nächste Reinigung kann nach 6 Monaten durchgeführt werden.

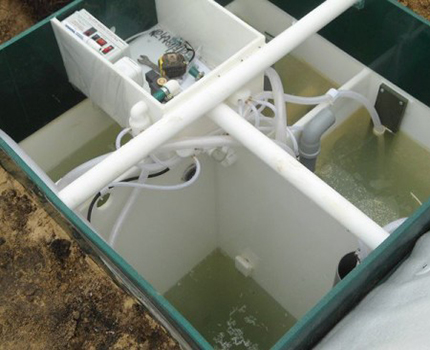

Da sich das Volumen des Stationsinhalts nach der Reinigung verringert hat, muss es durch Einpumpen von Wasser bis zum normalen Betriebsstand wieder aufgefüllt werden. Die Schlammstabilisierungskammer wird bis zur Auslassöffnung gefüllt, das Belebungsbecken bis zum Schwerkraftauslass der Anlage.

Bewertung der Gerätefunktion anhand der Wasserqualität

Eine funktionierende Kläranlage liefert am Auslass nahezu reines Wasser ohne Verunreinigungen oder Fremdgerüche. Es kann zur Bewässerung von Rasenflächen, Blumenbeeten und Gärten verwendet werden. Wenn das Wasser aus dem Gerät trüb austritt, deutet dies auf eine schlechte Reinigung hin.

Ursache dafür kann eine kurze Betriebsdauer der Anlage (bis zu einem Monat) sein: Die neue Ausrüstung verfügt nicht über ausreichend biologisch aktiven Schlamm, der die Hauptrolle bei der Abwasserreinigung spielt. Das biologische Gleichgewicht kann schneller hergestellt werden, indem man Aktivschlamm aus einer bereits laufenden Anlage hinzufügt.

Dies geschieht auch aufgrund von Veränderungen der äußeren Bedingungen: eines starken Temperaturabfalls, der auf eine erhöhte pH-Säure des Abwassers hinweist, oder durch Einleiten von Chemikalien (z. B. Chlor). In der Regel normalisiert sich die Situation nach Beseitigung dieser Ursachen von selbst.

Wenn die Trübung des austretenden Abwassers konstant auftritt, sind die wahrscheinlichsten Ursachen eine erhöhte Abwassermenge oder eine unzureichende Belüftung. Letzteres tritt manchmal aufgrund von Beschädigungen der Verteilerrohre und Sauerstoffverlust auf.

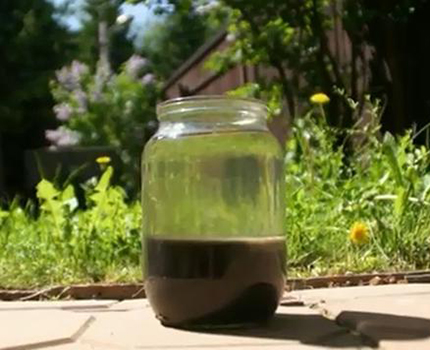

Die Wasserqualität kann visuell durch eine Probenahme beurteilt werden. Dazu wird aus der laufenden Anlage im Belebungsbecken eine sprudelnde Flüssigkeit in einen Glasbehälter mit etwa 1 Liter Fassungsvermögen entnommen. Eine richtig arbeitende Anlage sollte ein Verhältnis von abgesetztem Schlamm zu klarem Wasser von 2:8 aufweisen.

Wenn der Schlamm weniger ist, bedeutet das, dass die Anlage noch nicht vollständig betriebsbereit ist oder nicht ausreichend mit Abwasser belastet wird. Ist er höher, kann dies bedeuten, dass das System mit der großen Menge an flüssigen Haushaltsabfällen nicht zurechtkommt oder der Schwimmerschalter in der Kammer zu niedrig eingestellt ist und kein Umschalten in den Rezirkulationsmodus erfolgt.

Die entnommene Mischung lässt man etwa eine halbe Stunde lang absetzen. In dieser Zeit setzt sich der Belebtschlamm ab, und oben steigt klares Wasser auf.

Störungen der Kläranlage und Methoden zu ihrer Behebung

Fast alle Störungen der Pumpstation äußern sich durch einen Anstieg des Abwasserspiegels im Aufnahmebehälter. Der steigende Pegel aktiviert den Notfall-Schwimmerschalter, wodurch die Alarmanlage ausgelöst wird – ein akustisches oder optisches Signal. So erfahren Sie von der Gefahr einer Überflutung der Anlage und dem Austritt von unbehandeltem Abwasser aus dem Gerät.

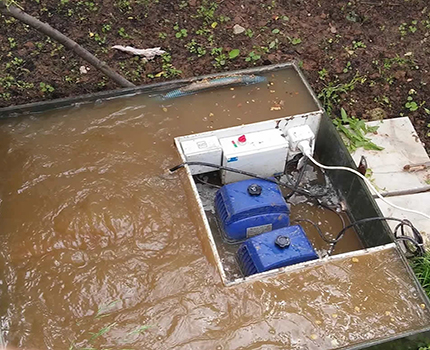

Überflutung der Kläranlage mit Abwasser

Zunächst müssen Sie prüfen, ob der Ablaufkanal für gereinigtes Abwasser aus der Anlage möglicherweise verstopft oder eingefroren ist. Ist dies nicht der Fall, ist die Ursache der Überflutung je nach Anlagentyp zu suchen. Die Anlage kann entweder über einen Freispiegelablauf oder eine Zwangsentwässerung verfügen.

Bei Modellen mit Zwangsabpumpung kann das Problem in einem Defekt der Drainagepumpe oder im Festkleben des Schwimmerschalters liegen. Um die Funktion der Pumpe zu prüfen, wird sie ausgebaut und an eine andere Steckdose angeschlossen. Wenn die Pumpe in Ordnung ist, aber nach dem Anschluss an die Station nicht anläuft, liegt es höchstwahrscheinlich am Schwimmerschalter – dieser muss ausgetauscht werden.

Eine Überflutung der Topas-Kläranlage erfordert oft eine aufwändige Reparatur und ist die häufigste Störung. Wenn Sie das Problem feststellen, schalten Sie als Erstes die Anlage vom Stromnetz ab, bauen Sie die Kompressoren aus, trocknen Sie diese sowie alle elektrischen Komponenten der Anlage einen ganzen Tag lang.

Die folgenden Probleme können sowohl bei Freispiegel- als auch bei Zwangsentwässerungsmodellen auftreten. Prüfen Sie, ob die Flüssigkeit vom Aufnahmebehälter in das Belebungsbecken gepumpt wird. Ist dies nicht der Fall, ist die Ursache eine Fehlfunktion des Airlifts.

Mögliche Ursachen für die Störung sind:

• Das Airlift-Rohr ist beschädigt;
• Der Airlift der Hauptpumpe ist verstopft;
• Der Schwimmerschalter ist defekt;

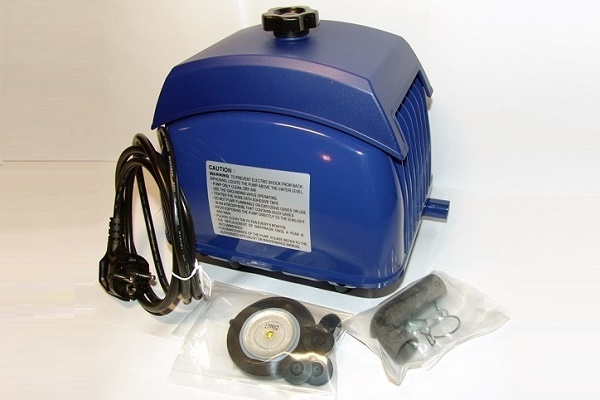

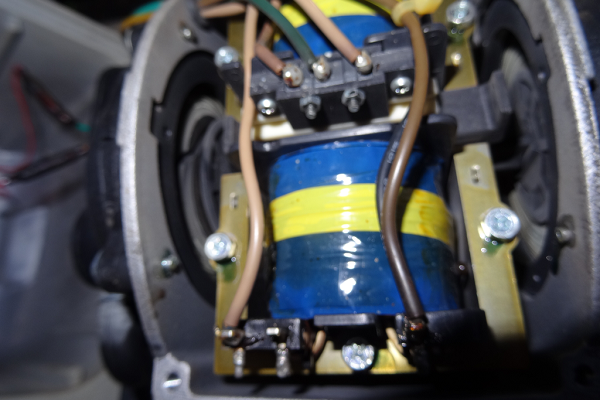

• Die Membran des Kompressors, der die Luft zum Airlift liefert, ist beschädigt.

Die Störungen werden durch Austausch der beschädigten Teile oder Reinigung der verstopften Stellen behoben.

Auslösen des FI-Schutzschalters und Probleme mit der Stromversorgung

Wenn beim Start der Station der FI-Schutzschalter (Fehlerstrom-Schutzeinrichtung) auslöst, kann die Ursache in einer Beschädigung des Kompressors, der Drainagepumpe oder des Schwimmerschalters liegen. Es ist auch erforderlich, die Verkabelung und die Steckdosen zu überprüfen.

Störungen im Betrieb der Anlage können auch durch einen längeren Stromausfall verursacht werden. In diesem Fall besteht die Gefahr eines Überlaufens der Tanks und der Entstehung unangenehmer Gerüche, da sich anaerobe Mikroorganismen entwickeln. Bei Spannungsschwankungen im Netz, die mehr als 3 % vom Nennwert abweichen, muss ein Spannungsstabilisator installiert werden.

Änderung des Wasserstands in der nicht arbeitenden Station

Die Reinigungsanlage TOPAS sollte nicht über einen längeren Zeitraum außer Betrieb gelassen werden.

Falls dies dennoch eingetreten ist und Sie feststellen, dass sich der Wasserstand im Tank verändert, können folgende Störungen vorliegen:

• Defekte an Sanitäreinrichtungen, die zu einem Wasseraustritt führen. Sie müssen die Ursache des Lecks finden und Reparaturen oder einen Austausch durchführen.
• Das Gehäuse des Geräts ist beschädigt. Wenn die Schäden geringfügig sind, können Sie versuchen, das Gehäuse zu löten. Ist dies nicht der Fall, müssen Sie professionelle Hilfe in Anspruch nehmen, damit diese das beschädigte Teil ersetzen. Es ist gut, wenn eine Reparatur ausreicht, denn der Austausch des gesamten Gehäuses ist nicht billig.
• Fehlerhafte Installation und in der Folge Überflutung durch Regen- oder Hochwasser.
• Der Tank der Anlage muss so installiert werden, dass der Deckel 15 cm über der Erdoberfläche liegt.

Ein Problem kann auch ein schlecht organisierter Abfluss des gereinigten Wassers aus dem System sein. Die Situation des schlechten Abflusses kann durch eine geringe Durchlässigkeit des Bodens verschärft werden.

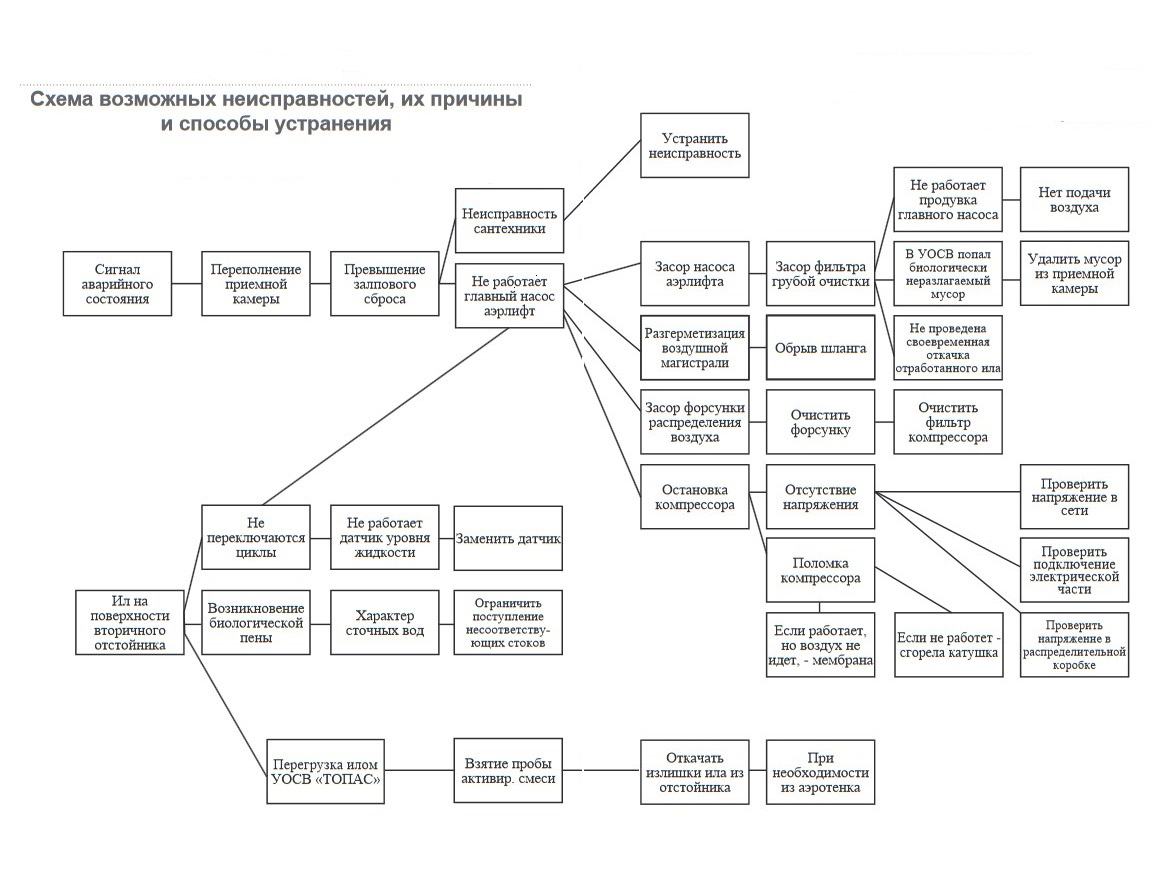

Anhand des Schemas sollten Sie die weniger wahrscheinlichen Ursachen für Störungen ausschließen und mögliche Defekte sowie deren Behebungsmethoden ermitteln.

Tipps für den Betrieb

Die Nichteinhaltung der Betriebsvorschriften führt zum Verlust des Garantieanspruchs. Darin heißt es auch, dass Wartung und Reparatur der Kläranlage UOSW TOPAS nur von Fachkräften des Kundendienstes oder von Personen durchgeführt werden dürfen, die die Montageanleitung studiert und eine Sicherheitseinweisung erhalten haben.

Auf unserer Website gibt es auch einen Artikel darüber, wie man die Klärgrube Topas im Winter richtig wartet – lesen Sie weiter.

Für einen langfristigen und erfolgreichen Betrieb der Anlage müssen die Empfehlungen gewissenhaft befolgt werden, und zwar:

• Es ist verboten, konstruktive Änderungen an der Anlage vorzunehmen;
• Es ist nicht zulässig, verschiedene Chemikalien, chlorhaltige Mittel (in großen Mengen) sowie Wasser aus der Regeneration von Trinkwasseraufbereitungssystemen einzuleiten;
• Es ist verboten, Bauschutt, biologisch nicht abbaubare Stoffe, Speisereste und Schalen von Waldpilzen sowie Tierhaare in das Abwassersystem zu leiten.

Trotz der vielen Verbote gestattet der Hersteller durchaus die vernünftige Verwendung moderner Wasch- und Hygienemittel:

• Es ist erlaubt, Toilettenpapier in das Abwassersystem zu leiten;
• Es können Abwässer von Wasch- und Geschirrspülmaschinen eingeleitet werden, die kein Chlor enthalten;
• Es ist zulässig, höchstens einmal pro Woche eine geringe Menge an Reinigungsmitteln für Sanitäreinrichtungen, Küchengeräte und Sanitärkeramik einzuleiten;
• Es ist erlaubt, Küchenabwässer ohne Einschränkungen einzuleiten.

Außerdem sollte bei einem Stromausfall der Wasserverbrauch so weit wie möglich reduziert werden, um ein Überlaufen der Kammern und das Austreten von verschmutztem Wasser zu vermeiden.

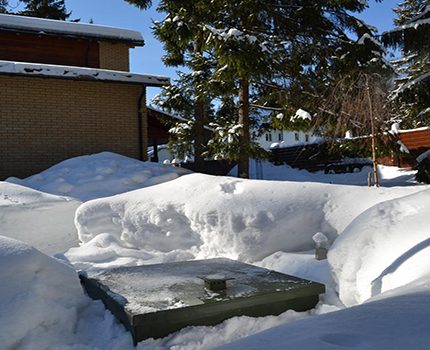

Im Winter muss der Deckel der Kläranlage von Schneeansammlungen befreit werden, damit die Luftkompressoren Zugang haben. Eine Isolierung des Geräts ist bei Temperaturen unter -25 °C erforderlich.

Fazit und nützliche Videos zum Thema

Die planmäßige Reinigung der Topas-Anlage wird im Videomaterial anschaulich dargestellt:

Video zur Reparatur der Anlage nach Überschwemmung:

Eine eigenständige Reinigung und Reparatur der Topas-Kläranlage ist durchaus möglich. Um jedoch den Garantieservice in Anspruch nehmen zu können, sollte man sich beim Hersteller oder Verkäufer erkundigen, welche Arbeiten von den Benutzern selbst durchgeführt werden dürfen. Andernfalls kann ein Eingriff in das System die gesetzlichen Ansprüche auf kostenlose Dienstleistungen der Serviceabteilungen verwirken.
