Installation der Klärgrube “Topas”: Montage mit eigenen Händen + Wartungsregeln

Beim Bau einer autonomen Kanalisation für ein Grundstück im Grünen lösen viele Hausbesitzer das Problem der biochemischen Abwasserreinigung durch den Bau von Systemen auf Basis von Anlagen, zu denen auch Topas gehört.

Aber wie funktioniert diese Kläranlage und wie wird die Installation der Topas-Kläranlage durchgeführt? Genau diese Fragen werden wir in unserem Artikel ausführlich behandeln, wobei wir uns auf den schrittweisen Montageprozess der Kläranlage konzentrieren.

Außerdem heben wir die wichtigsten Vor- und Nachteile dieser Art von Anlage zur Entsorgung von Kanalisationsabwässern sowie die Besonderheiten ihrer Wartung hervor und ergänzen den Artikel mit Schritt-für-Schritt-Fotos und nützlichen Videoempfehlungen.

Funktionsprinzip des biologischen Reinigungssystems

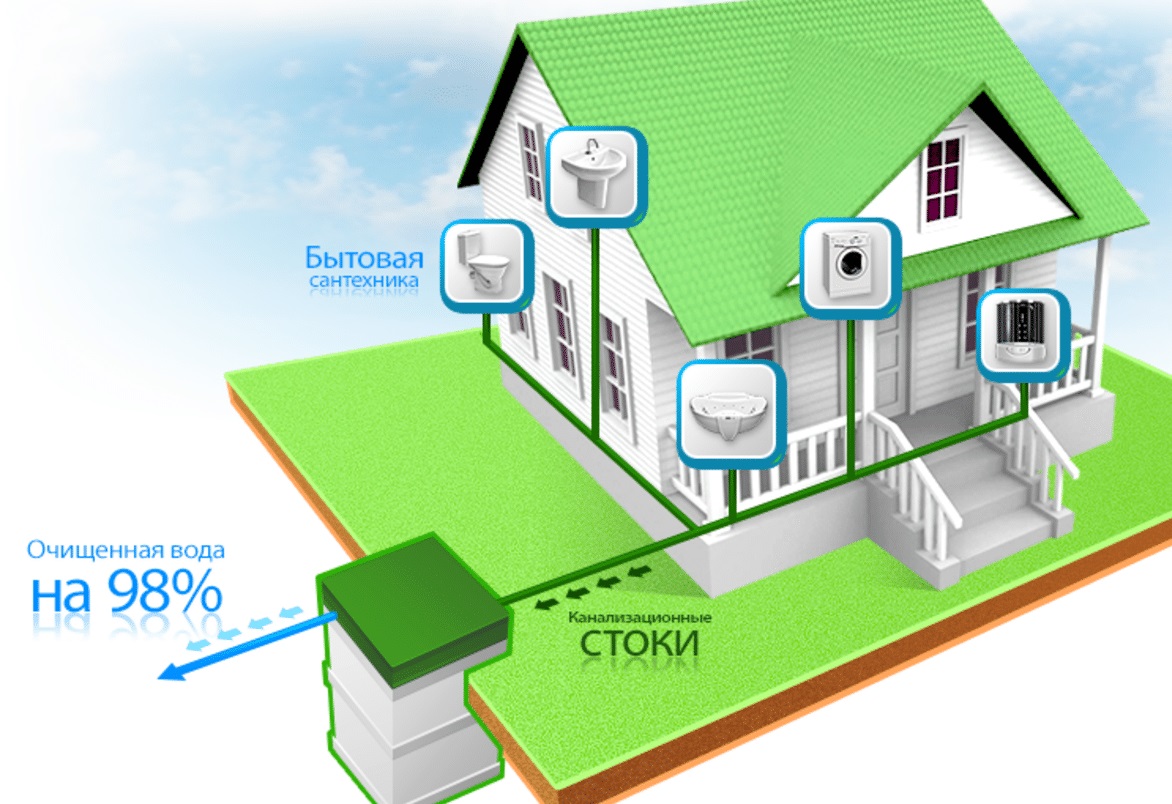

Der Topas-Septiktank ist ein durchdacht konstruiertes System zur biochemischen Abwasserreinigung, das durch die Arbeit des Hauptkerns – anaerober und aerober Bakterien – funktioniert. Die chemische Seite des Prozesses besteht in der Oxidation der Abwassermasse mit blasigem Sauerstoff, der künstlich in das System eingeblasen wird.

Die biochemische Einwirkung auf die Kanalisationsabwässer ermöglicht es, diese vor der Einleitung in den darunterliegenden Boden, Abwassergräben oder Filterfelder maximal zu reinigen.

Der organische Anteil der Abwassermasse wird durch Mikroorganismen zersetzt, den hauswirtschaftlichen Anteil zerstört der Sauerstoff. Dadurch wird das Abwasser nahezu klar, verliert seine Neigung zur Fäulnis und bakteriellen Verunreinigung.

Das entwickelte System entspricht allen allgemein anerkannten Standards für die Abwasserreinigung und ist umweltfreundlich. Die in den miteinander verbundenen Abteilen lebenden Aerobier und Anaerobier reinigen und klären die Abwässer durch die Verarbeitung biologischer Organik zu 98 %.

Der Reinigungsprozess erfolgt durch die Arbeit von Mikroorganismen, die im Laufe ihrer Lebenstätigkeit organische Stoffe in ungefährliche Elemente umwandeln.

Die Installation eines Topas-Sepktiks ist jedoch nur dann effektiv, wenn sie in ganzjährig bewohnten Häusern erfolgt und die Anlage mindestens 3-4 Tage pro Woche betrieben wird.

Schließlich ist eine der wichtigsten Voraussetzungen für den Betrieb des Sepktiks die kontinuierliche Zufuhr von Flüssigkeit. Wenn die in der geschlossenen Kammer befindlichen Bakterien keine Nahrung erhalten, sterben sie ab.

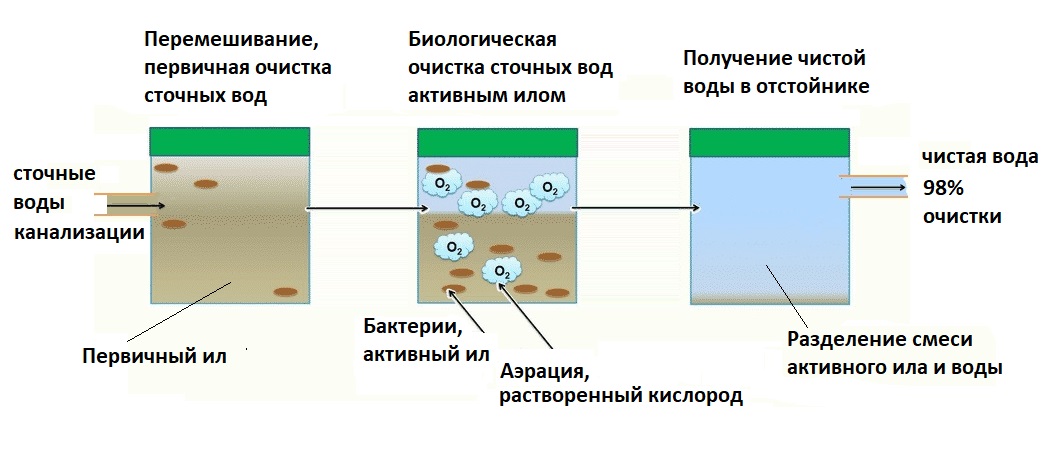

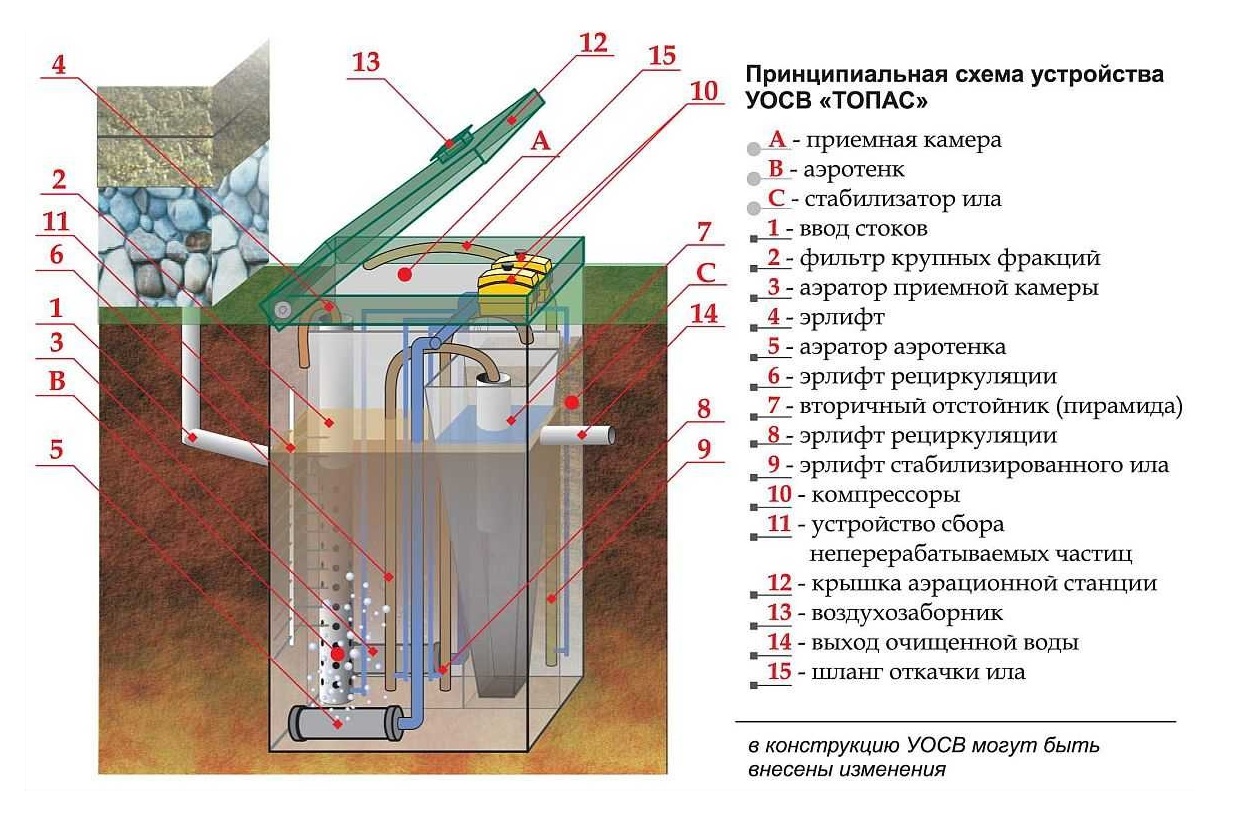

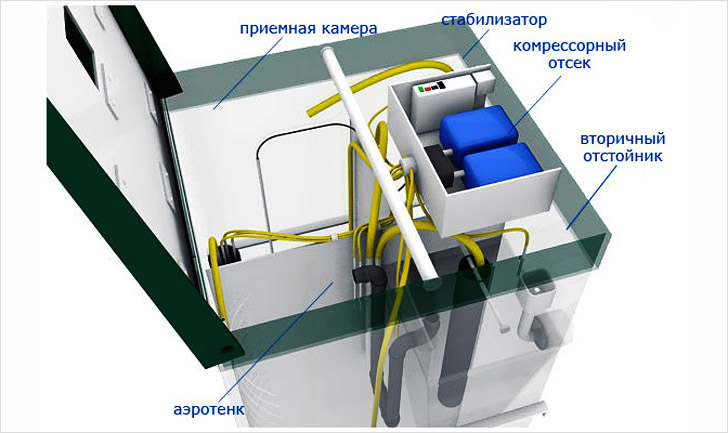

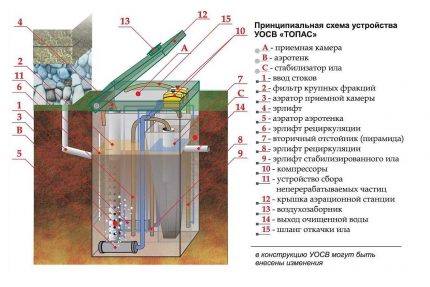

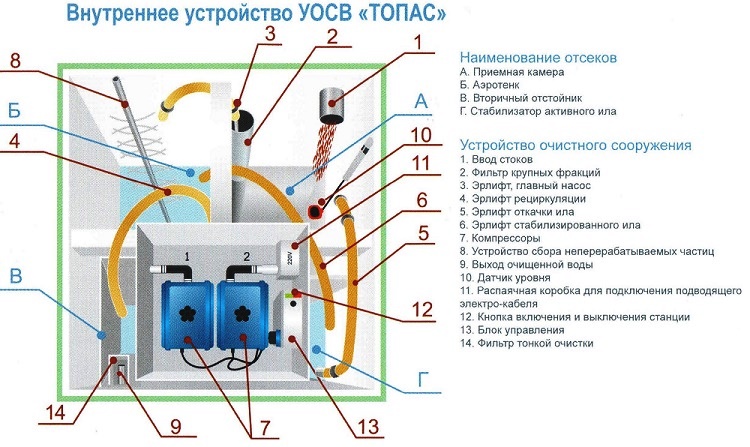

Die Reinigungsanlage umfasst vier miteinander verbundene Abteile, von denen jedes seine eigene Reinigungsstufe durchführt; alle sind in einem kompakten Gehäuse zusammengefasst.

Jedes Abteil erfüllt eine ihm zugewiesene Aufgabe:

1. Erste Sektion. Sie nimmt die aus dem Abwasserrohr kommenden Abwässer auf und lässt sie absetzen, damit die groben Bestandteile auf den Boden sinken. Hier wird die Masse durch Anaerobier behandelt und oxidiert. Im Moment der Befüllung des Abteils wird ein Schwimmerschalter aktiviert, der dem Kompressor das Signal gibt, die Abwässer in die zweite Kammer zu pumpen.
2. Zweite Sektion. Sie heißt Belebungsbecken – ein rechteckiger Behälter. In ihm befinden sich aerobe Bakterien, die organische Stoffe fressen und verarbeiten. Hier wird auch der Sauerstoff zugeführt, der für die endgültige Zersetzung der Organik und für die Lebensaktivität der Aerobier notwendig ist.
3. Dritte Sektion. Sie fungiert als Nachklärbecken. Im Inneren des Abteils ist eine "Beruhigungspyramide" installiert. Hier wird die aktive Biomasse, die die Abwässer verarbeitet, vom Wasser getrennt.
4. Vierte Sektion. Sie führt die endgültige Trennung von Wasser und dem Ergebnis der Aktivität der Aerobier – dem Belebtschlamm – durch. Das mehrstufig gereinigte Wasser verlässt die Kammer durch die Auslassöffnung. Der stabilisierte Schlamm setzt sich am Boden ab und sammelt sich dort, bis er entfernt wird. Diese Entfernung sollte mindestens einmal pro Jahr erfolgen.

In der ersten Stufe findet der von Mikroorganismen gestartete biologische Vergärungsprozess statt. Die Hauptarbeit beim Abbau der Schadstoffe erfolgt innerhalb der Wände der zweiten Kammer. Am Eingang der zweiten Kammer ist ein Grobfilter installiert, der nicht am Boden abgesetzte Klumpen und Haare auffängt.

Das Wasser, das in jeder Kammer mehrere Reinigungsstufen durchlaufen hat, kann bedenkenlos zur Bewässerung von Grünanlagen auf dem Grundstück verwendet werden.

Die Flüssigkeitsbewegung von der dritten in die vierte Kammer kann durch Schwerkraft oder mittels einer Pumpe erfolgen. Je nach natürlichem oder erzwungenem Abwasserfluss ist die Anlage mit oder ohne eine Tauchpumpe mit Schwimmerschalter ausgestattet.

Grundlage der Arbeit des auf den ersten Blick komplexen Geräts ist ein natürlicher biologischer Zersetzungsprozess. Das Wichtigste ist, eine kontinuierliche Sauerstoffzufuhr zu gewährleisten und das Abwasser mit einer hohen Dosis Belebtschlamm zu sättigen, der für die intensive Oxidation organischer Stoffe erforderlich ist.

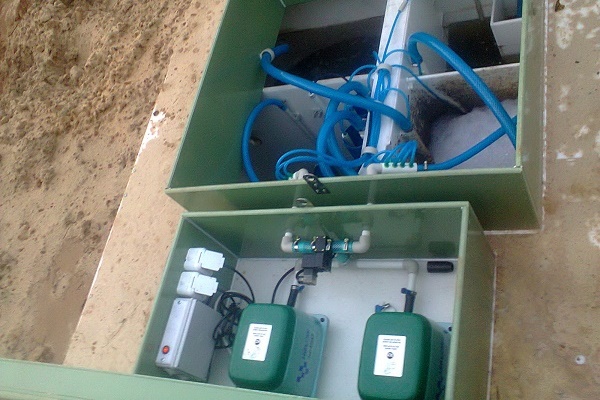

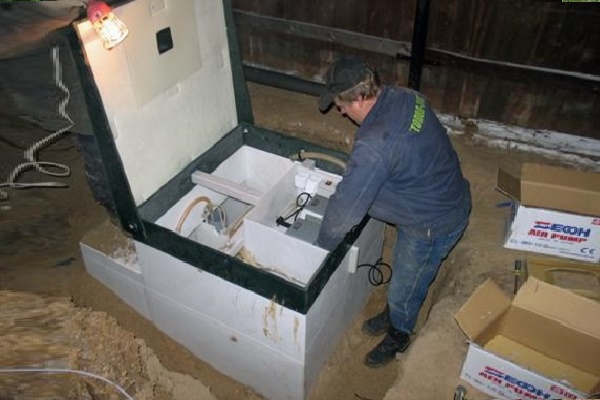

In einem separaten Behälter sind zwei Kompressoren installiert.

Die in einem separaten Behälter installierten Kompressoren sättigen die Flüssigkeit mit Sauerstoff und schaffen so optimale Bedingungen für die Aufrechterhaltung der Bakterienaktivität.

Eine der Hauptaufgaben der Kompressoren besteht darin, die Zirkulation des Abwassers von einer Kammer zur anderen zu aktivieren und es mit dem Belebtschlamm zu vermischen. Er wirkt als natürlicher Filter, der die in die Kläranlage gelangten Feststoffpartikel und Fremdkörper miteinander verbindet.

Auf unserer Website gibt es einen weiteren Artikel, in dem wir das Funktionsprinzip und die Bauweise des Topas-Septiktanks detaillierter erläutert haben.

Vor- und Nachteile der Anlage

Der Hauptvorteil des Systems ist, dass jede Reinigungsstufe ohne Verschmutzung der Umwelt erfolgt.

Zu den unbestreitbaren Vorteilen des Systems gehören außerdem:

1. Hohe Reinigungseffizienz.
2. Sparsamer Stromverbrauch.
3. Geräuschloser Betrieb.
4. Einfache Wartung.

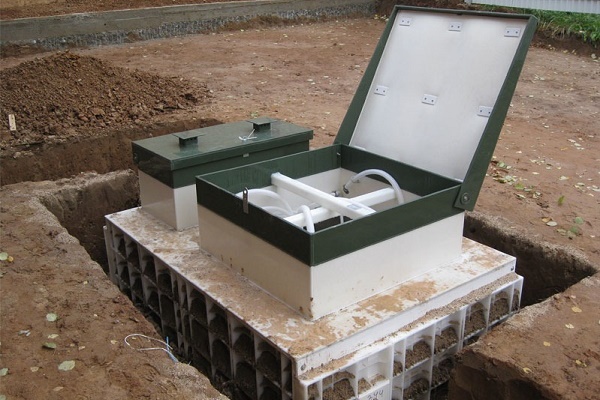

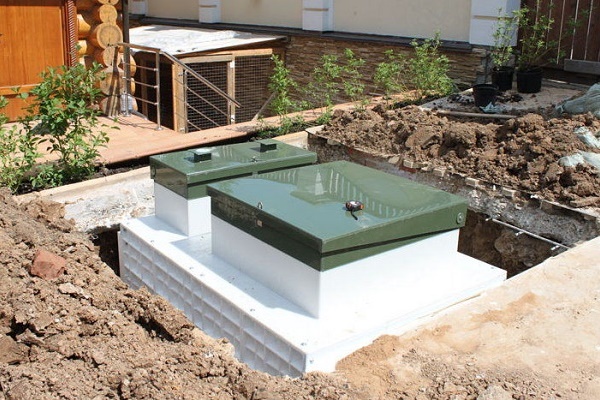

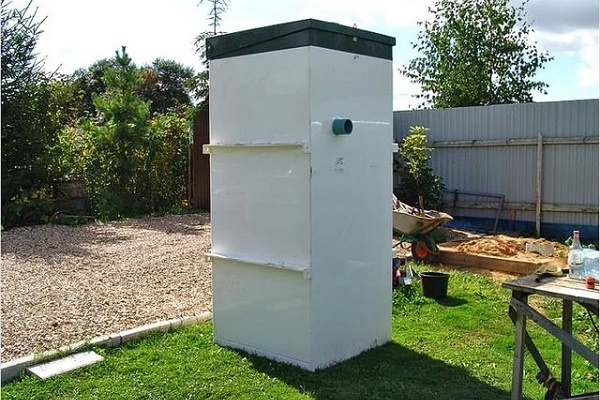

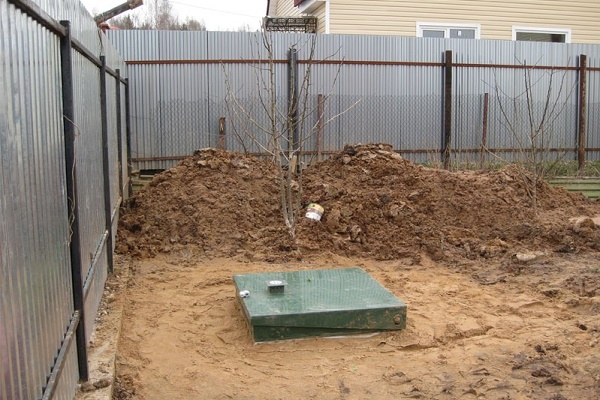

Dank der kompakten Abmessungen lässt sich die Kläranlage problemlos auch auf einem begrenzten Grundstück unterbringen.

Ein wesentlicher Nachteil der Anlage ist ihre Energieabhängigkeit, die mit dem Betrieb des Kompressors zusammenhängt. Das Fehlen einer unterbrechungsfreien Stromversorgung auf dem Grundstück macht den Betrieb der biologischen Kläranlage unmöglich. Daher wird empfohlen, die Standardausstattung der Anlage für den Fall von Stromausfällen mit einem Notstromaggregat zu ergänzen.

Es wird ebenfalls empfohlen, bei längerem Stromausfall den Wasserverbrauch zu reduzieren, um die Station nicht mit ungereinigten Abwässern zu überfüllen, die bei Volumenzunahme spontan austreten und den Boden verseuchen können.

Die Kläranlage ist mit technischen Vorrichtungen ausgestattet, die bei Überschwemmung der Station mit Oberflächenwasser während Überschwemmungsperioden unbrauchbar werden können. Wenn in der Umgebung der Installation solche Phänomene auftreten, sollte der obere Teil der Station mit dem Deckel besser über dem Nullniveau des Bodens platziert werden.

Ein wesentlicher Nachteil solcher Fertiglösungen sind die hohen Kosten. Bei der Umrechnung auf die Einsparungen bei der Wartung durch Entsorgungsdienste wird jedoch sofort klar, dass sich die Investition schnell amortisiert.

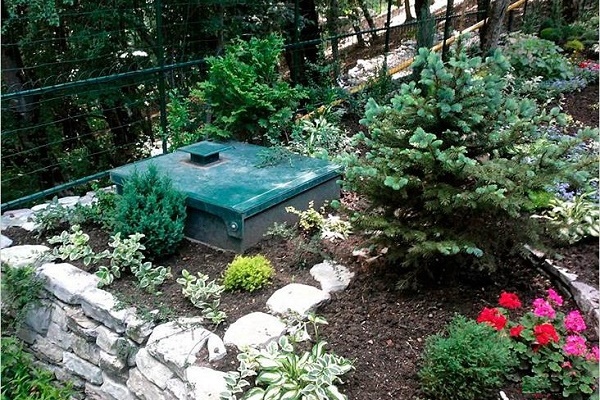

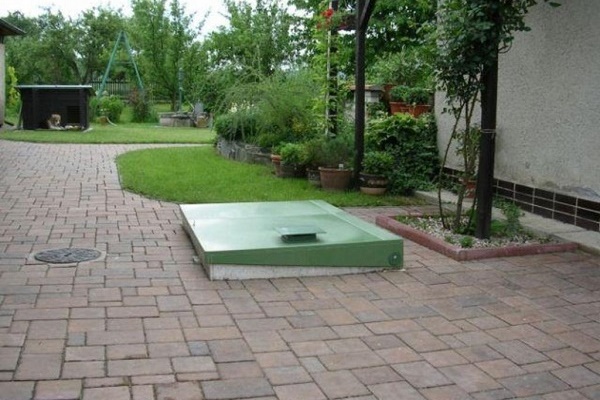

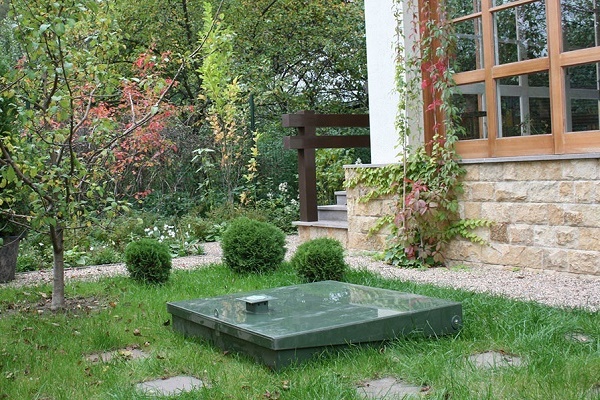

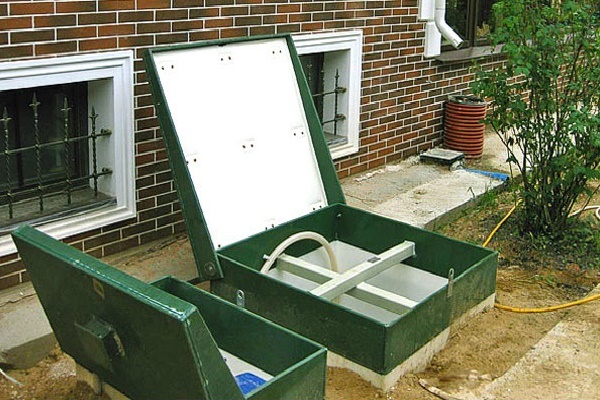

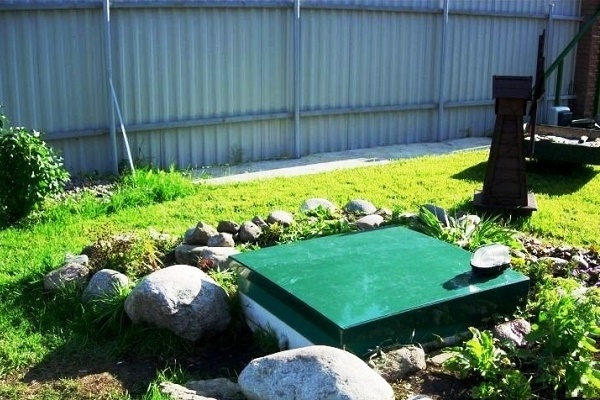

Ein angenehmer Bonus ist das Fehlen unangenehmer Gerüche und die Möglichkeit, die Anlage in der Nähe des Hauses zu platzieren, was bei der Gestaltung eines kleinen Grundstücks sehr wichtig ist.

Feinheiten der richtigen Auswahl einer Kläranlage

Die im Handel erhältlichen Modelle dieser Reinigungsstation unterscheiden sich in der Leistung. Dank der breiten Modellpalette kann eine Konstruktion ausgewählt werden, deren Parameter den Anforderungen des Kunden vollständig entsprechen.

Für die Einrichtung von Privathäusern werden am häufigsten Modelle mit den Ziffern 5, 8 und 10 gewählt. Das Modell Topas-5 hat eine Leistung von 1 Kubikmeter und ist für einen Schwallabwurf von bis zu 0,22 Kubikmetern ausgelegt.

Die Leistung des Topas-8 beträgt 1,5 Kubikmeter, er bewältigt einen Schwallabwurf von etwa 0,44 Kubikmetern. Das Modell Topas-10 arbeitet erfolgreich mit einer Leistung von 2 Kubikmetern, und sein Schwallabwurfvolumen beträgt 0,76 Kubikmeter.

Die Zahl im Namen jedes Modells gibt die maximale Anzahl von Benutzern an, für die die lokale Reinigungsstation ausgelegt ist.

Topas-5 wird für die Einrichtung einer autonomen Kanalisation in kleinen Häusern ausgewählt, in denen nicht mehr als fünf Bewohner leben. Dabei wird eine große Anzahl von Sanitäranlagen nicht berücksichtigt.

Für große Häuser mit bis zu 8 Bewohnern wird eine Kläranlage mit erhöhter Leistung gewählt – das Modell Topas-8.

Wenn mehrere Waschmaschinen angeschlossen und neben der Dusche auch ein Whirlpool installiert werden sollen, wird das Modell der nächsten Modifikation Topas-10 gewählt.

Jedes Modell ist in zwei Modifikationen erhältlich, die sich in der Höhe unterscheiden:

• Standard – sieht den Anschluss des Abwasserrohrs in einer Tiefe von 0,4-0,8 Metern vor.
• Long – für die Verlegung des Abwasserrohrs in einer Tiefe von 0,9-1,4 Metern.

Für Bereiche, in denen der geologische Schnitt aus Böden mit geringen Filtereigenschaften besteht, sollten Modelle gewählt werden, die mit einer Pumpe ausgestattet sind. Sie sehen ein erzwungenes System zur Ableitung des gereinigten Abwassers zur Entsorgungsstelle vor. Solche Modifikationen tragen die Kennzeichnung „PR“.

Installationstechnologie der Topas-Kläranlage

Der Montageprozess der Klärgrube Topas umfasst eine Reihe grundlegender Schritte.

Schritt #1 – Standortwahl und Aushub der Baugrube

Bei der Installation der Klärgrube Topas ist es wichtig, den Standort genau zu bestimmen. Die Kläranlage muss gemäß den SES-Normen in einem Abstand von fünf Metern zum Fundament des Wohngebäudes installiert werden.

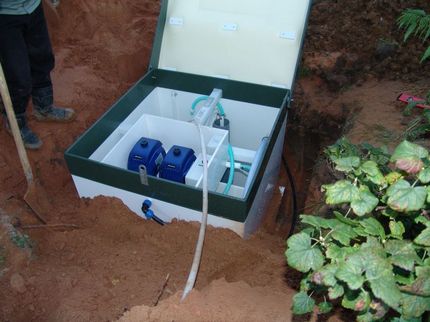

Wenn die große Grundstücksfläche es erlaubt, die Klärgrube in einiger Entfernung vom Wohngebäude zu platzieren, sollte beim Verlegen des Abwasserrohrs ein Revisionsschacht vorgesehen werden.

Im Umkreis von 1,5–2 Metern um die Klärgrube dürfen sich keine Sträucher oder Bäume befinden, deren Wurzeln das Metallgehäuse beschädigen könnten.

Der Standort wird auch so gewählt, dass die Anzahl der Biegungen beim Verlegen der Rohrleitung minimiert wird. Im Betrieb des Systems sammeln sich dort feste Bestandteile an, die den Abwasserfluss behindern.

Die Größe der Baugrube wird anhand der Abmessungen der Kläranlage bestimmt, wobei jeweils 50-60 cm zur Breite und Länge hinzugefügt werden. Zum Beispiel für das Modell Topas-5 mit den Abmessungen 1000x1200x1400 mm muss eine Grube von 1800x1800 mm bei einer Tiefe von 2,4 Metern ausgehoben werden.

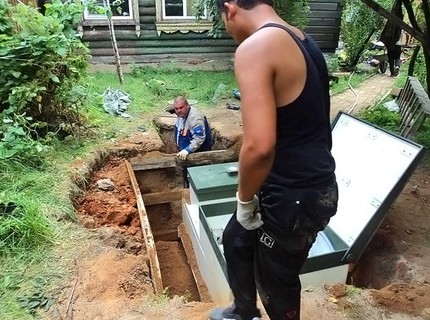

In der Regel sind solche Konstruktionen relativ kompakt, daher können die Erdarbeiten von Hand ausgeführt werden.

Die Abstände zwischen den Außenwänden des gewählten Modells und der Baugrube müssen mindestens 25 Zentimeter betragen.

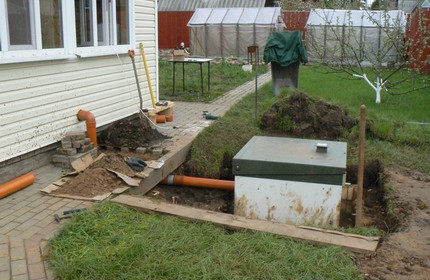

Die Tiefe der Baugrube wird mindestens 10 cm größer als die Höhe der zu installierenden Konstruktion gewählt. Wenn der Hals der Kläranlage über dem Boden liegen soll, wird nicht die Höhe, sondern die Eintauchtiefe berücksichtigt. Bei niedrigem Grundwasserstand reicht es aus, den Boden der Grube durch Aufschütten und Verdichten von Sand zu gestalten.

Bei hohem Grundwasserstand ist es wünschenswert, aber nicht zwingend erforderlich, den Boden zu betonieren.

Falls geplant ist, ein Betonfundament zu legen, sollte bei der Bestimmung der Grubentiefe die Höhe der Betonschicht berücksichtigt werden.

Das traditionelle Installationsschema unter normalen geologischen und hydrogeologischen Bedingungen geht davon aus, dass der Deckel der Station 15 – 18 cm über dem Boden liegen sollte.

Schritt #2 – Bodenbefestigung in Gebieten mit typischen Überschwemmungen

Wenn die Gefahr einer Überflutung der Station besteht, wird der Boden der Baugrube mit einer besonderen Methode vorbereitet. Er muss zunächst sorgfältig verdichtet und mit einer Wasserwaage ausgerichtet werden. Der vorbereitete Untergrund wird mit einer Sandschicht ausgelegt, die ein „Kissen“ mit einer Dicke von 15-20 mm bildet.

Die Sandschicht hebt die Kläranlage um 15-20 cm über die Oberfläche an. Dank dieser Lösung können Sie das Überfluten der Anlagengeräte während des Hochwassers und der Schneeschmelze verhindern. Denn eindringendes Wasser kann sich nicht nur auf den Kompressor, sondern auf das gesamte System nachteilig auswirken.

Wenn das Grundwasser nahe an die Oberfläche tritt, sollte der Boden der Grube mit einem Sand-Zement-Estrich oder einer Betonplatte verstärkt werden. Zur Stabilisierung lockerer Grubenwände wird die Baugrube mit einer Schalung aus Holzbrettern oder aus feinmaschigem Metalldrahtgeflecht gesichert.

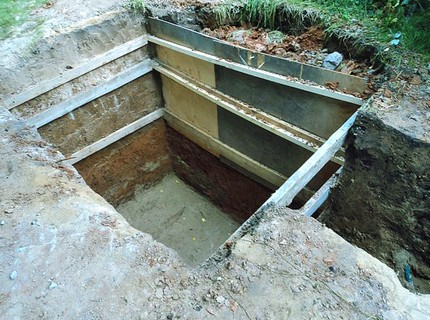

In der ausgehobenen Grube wird eine Schalung errichtet, deren Hauptaufgabe es ist, das Abbröckeln des Bodens beim Einsetzen und Installieren der Kläranlage zu verhindern.

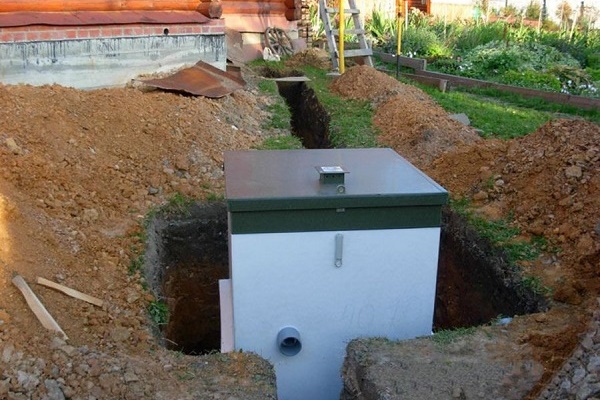

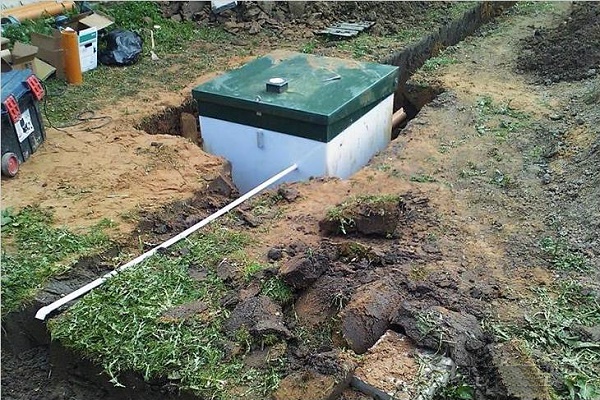

Für den Anschluss der Kanalisation wird ein Graben ausgehoben, der den Verlauf der Rohrleitung unter dem Gefrierpunkt des Bodens sicherstellt.

Der Boden des Grabens wird geebnet und verdichtet, um ein Gefälle von 3 % zu gewährleisten. Dies ist notwendig, um einen ungehinderten Abfluss des Abwassers in Richtung Kläranlage zu schaffen. Der verdichtete Boden des Grabens wird mit einer Sand- oder Schotterfüllung ausgelegt.

Parallel dazu wird ein Graben für die Verlegung des Rohrs vorbereitet, das das gereinigte Abwasser in einen Filterbrunnen, ein Gewässer oder einen anderen Auffangbehälter ableitet. Beim Verdichten des Bodens des Ableitungsgrabens muss das Gefälle für die erzwungene Evakuierung der Flüssigkeit nicht eingehalten werden.

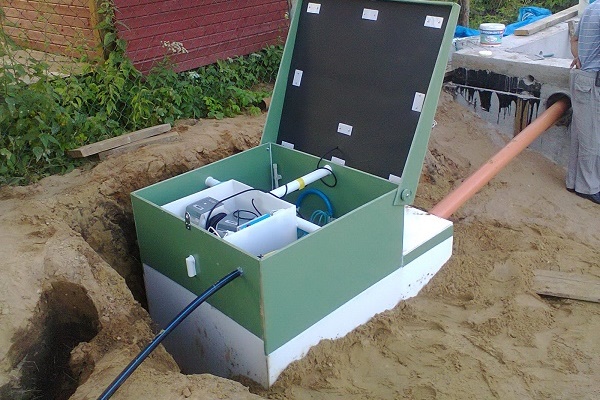

Schritt #3 – Montage der Kläranlage

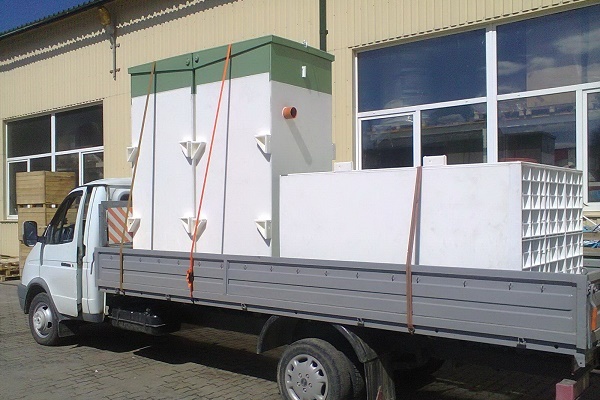

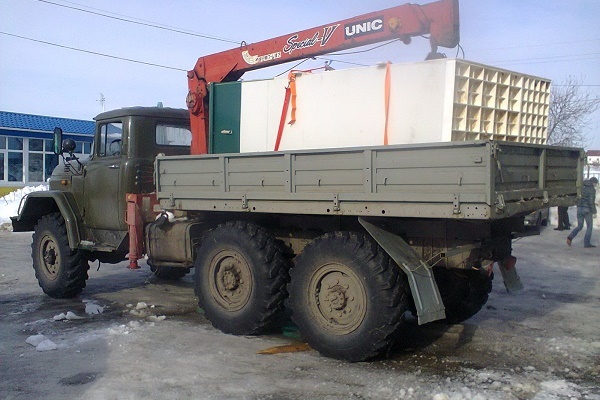

Für das Absenken der Modelle mit den Zahlen 5 und 6 genügen drei bis vier Personen. Das größere Modell Topas-8 muss mit Hilfe von kleinen mechanischen Hilfsmitteln abgesenkt werden.

Vor dem Absenken der Station in die Baugrube müssen die Zuleitung für das Abwasser und das Kabel, das durch einen flexiblen PVC-Kanal oder ein HDPE-Rohr geführt wird, an die Anschlusspunkte herangeführt werden.

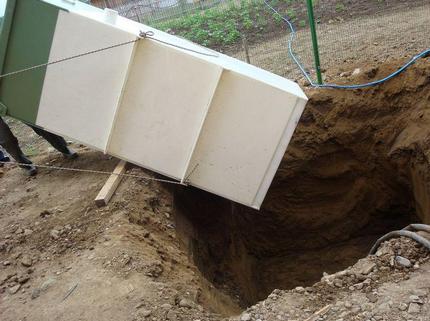

Der Körper der Konstruktion wird mit Seilen umwickelt und in die Baugrube abgesenkt. Die Seile werden beim Transport durch spezielle Ösen geführt.

Die Installation der Kläranlage kann man mit eigenen Kräften oder mit einem Helfer durchführen, ohne dafür spezielle und teure Maschinen einsetzen zu müssen.

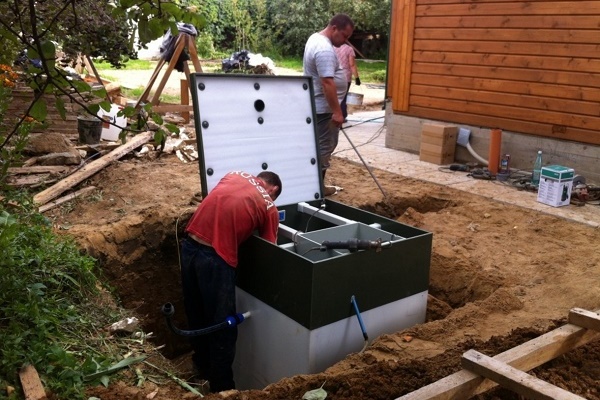

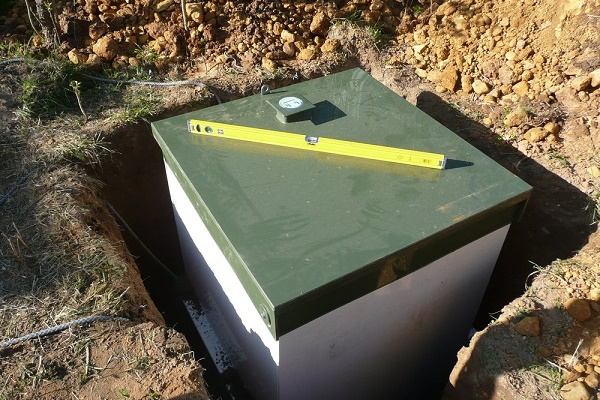

Der auf den Boden gesetzte Tank muss zwingend horizontal und vertikal ausgerichtet werden, wobei man sich an der Wasserwaage orientiert, da eine Schräglage der Kläranlage nicht zulässig ist. Die Korrektur der Position erfolgt durch das Nachfüllen von Sand darunter.

Wenn im Grund der Baugrube eine Betonplatte vorgesehen ist, wird der Tank sofort nach der Installation mit Seilen gesichert.

Topas-Septiktanks werden ohne Anschlussstutzen und Öffnungen für den Zulauf des Abwasserzweigs geliefert. Für den Anschluss der Kanalisation vom Haus werden PVC-Rohre D110 mm oder D160 mm verwendet. Die Öffnung für den Einlauf wird bei Bedarf ausgeschnitten, jedoch so, dass zwischen dem Boden des Septiktanks und dem Rohr mindestens 1,5 m liegen.

Die Öffnung sollte sorgfältig ausgeschnitten werden, da sie das Profil der zuführenden Leitung möglichst genau nachbilden muss. Nach dem Einführen des Rohres in die Öffnung werden die Stoßstellen mit einem Schweißstab verschweißt.

Um ein Einfrieren des Rohrabschnitts, der über der Frostgrenze liegt, zu verhindern, muss dieser mit einem gerollten Folienmaterial oder mit einer Rohrschale isoliert werden. Erst nach der Einführung und der Herrichtung der Leitungsdurchführungen wird die Baugrube endgültig mit Sand verfüllt.

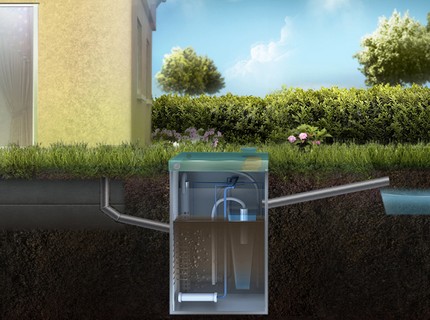

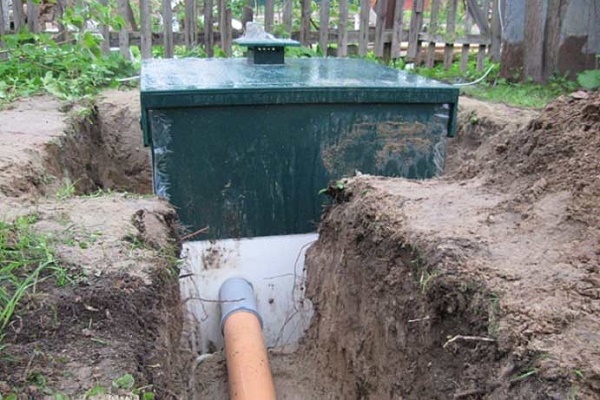

Die zuführende Kanalisationsleitung wird durch die vor Ort ausgeschnittene Öffnung mit der Kläranlage verbunden, wobei die Tiefe des Anschlusses direkt von der Entfernung der Konstruktion zum Haus und der Tiefe des saisonalen Frostes im Boden abhängt.

Schritt #4 – Stromanschluss und Druckausgleich

In diesem Schritt wird die Kläranlage an das Stromkabel angeschlossen. Zur Stromversorgung wird ein PVC-Kabel mit einem Querschnitt von 3x1,5 mm² verwendet. Um es vor mechanischen Beschädigungen zu schützen, wird ein flexibles Rohr verwendet.

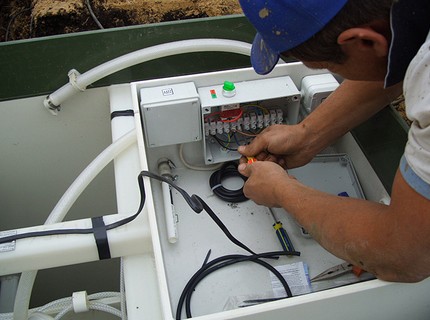

Ein Ende des Stromkabels wird durch eine speziell vorgesehene Öffnung an die Klemmen angeschlossen, das andere an einen separaten Sicherungsautomaten (6-16 A) im hausinternen Verteilerkasten.

Das Stromkabel kann in einem gemeinsamen Graben mit dem Abwasserrohr verlegt werden. Die Hauptsache ist, seine Dichtheit zu gewährleisten.

Das Verfüllen der Hohlräume zwischen den Wänden des Bauwerks und der Baugrube erfolgt gleichzeitig mit dem Befüllen des Behälters mit Wasser. Auf diese Weise wird der Druckausgleich zwischen der teilweise hohlen Station und dem umgebenden Erdreich sichergestellt.

Der Wasserstand im Tank sollte 15-20 cm höher sein als die Höhe der bereits erfolgten Verfüllung. Die Arbeiten werden bis zur vollständigen Verfüllung durchgeführt.

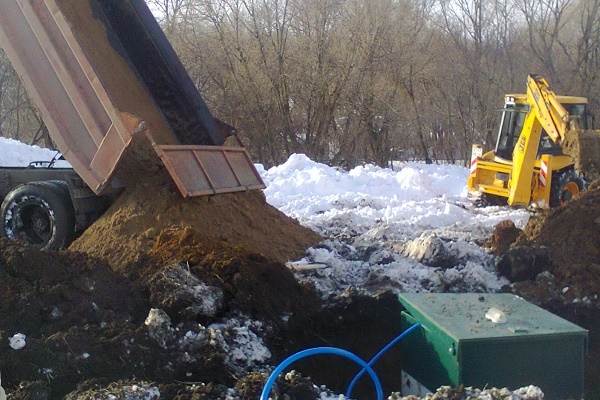

Zur Befüllung der Baugrube mit der Kläranlage wird reiner Sand ohne Tonanteile und Bauschutt verwendet. Während der Verfüllung der Hohlräume sollte die Mischung alle 20-30 cm von Hand verdichtet werden. Die verbleibenden 30 cm des Raums zwischen den Grubenwänden und der Kläranlage werden mit Mutterboden aufgefüllt.

Die Gräben mit den darin verlegten Zu- und Ableitungsrohren werden ebenfalls mit Sand und dem zuvor ausgehobenen Erdreich verfüllt.

Wichtige Punkte zur Wartung der Konstruktion

Die Lebensdauer des Topas-Systems beträgt mehrere Jahrzehnte. Die Voraussetzung für einen störungsfreien Betrieb der Anlage ist jedoch ihre ordnungsgemäße Wartung. Die Anforderungen an den Betrieb der Kläranlage sind für jedes Modell gleich.

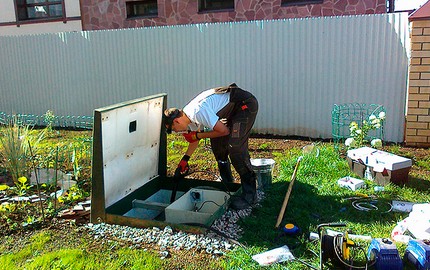

Ab dem Start der Kläranlage dauert es etwa drei Wochen, bis sich die aktive Biomasse gebildet hat. Um den Prozess zu beschleunigen, kann fertiger Flussschlamm in die Kammer gegeben werden.

Beim Betrieb einer solchen Kläranlage ist es zulässig, wenn im Abwasser Rückstände von milden Reinigungsmitteln und phosphatfreien Waschpulvern enthalten sind. Auch das Vorhandensein von Toilettenpapierresten im Abwasser verursacht keinen besonderen Schaden.

Bei der Wartung der Topas-Kläranlage ist zu beachten, dass folgende Dinge keinesfalls eingeleitet werden dürfen:

• Verderbte Obst- und Gemüsereste.
• Baustoffreste, einschließlich Sand.
• Reinigungsmittel mit hohem Chlorgehalt.
• Kfz-Verbrauchsmaterialien.
• Arzneimittelreste.
• Gummi, Folien und andere synthetische Verbindungen, die nicht biologisch abbaubar sind.

Es wird auch nicht empfohlen, Wasser, das mit einem Oxidationsmittel gereinigt wurde, in den Septiktank einzuleiten. Wenn die Betriebsregeln wiederholt verletzt werden, sind Störungen möglich und dann ist eine Reparatur des Topas-Septiktanks erforderlich.

Um Probleme zu vermeiden, ist es erforderlich, neben dem ordnungsgemäßen Betrieb regelmäßig Wartungsarbeiten an der Kläranlage durchzuführen. So muss einmal im Monat der Grobfilter gereinigt werden. Einmal im Quartal müssen die verbrauchten Schlammmassen aus dem Stabilisator entfernt werden. Jährlich ist die Membran auszutauschen.

Eine umfassende vorbeugende Reinigung des Bodens und der Wände des Bauwerks von Schlammablagerungen sollte alle drei bis vier Jahre durchgeführt werden.

Der angesammelte stabilisierte Schlamm wird mit einer Drainagepumpe aus der vierten Kammer abgepumpt und als Ausgangsmaterial für die Kompostherstellung oder zur direkten Düngung von Gartenbeeten verwendet.

Eine vollständige Generalreinigung der Klärgrube, einschließlich der Überprüfung des Schwimmermechanismus und des Austauschs des Belüfters, wird alle zehn Jahre durchgeführt.

Die Wartungsmaßnahmen für den Topas-Septiktank im Winter haben ihre Besonderheiten. Wir haben sie detailliert in diesem Artikel behandelt.

Fazit und nützliche Videos zum Thema

Funktionsprinzip der Anlage:

Anleitung zur Installation der Klärgrube:

Wenn Sie die Anlage richtig installieren und in Betrieb nehmen sowie die oben genannten Regeln während des Betriebs einhalten, können Sie die Annehmlichkeiten einer Kläranlage genießen, die jahrzehntelang zuverlässig funktionieren kann.

Haben Sie auf Ihrem Grundstück selbstständig eine Topas-Klärgrube installiert? Teilen Sie Ihre Erfahrungen mit dem Betrieb, erzählen Sie uns, ob Sie mit dieser Kläranlage zufrieden sind. Hinterlassen Sie Ihre Kommentare unter unserem Artikel und fügen Sie Fotos Ihrer Klärgrube hinzu.

Oder planen Sie erst den Kauf und haben Fragen? Stellen Sie diese im Kommentarbereich – unser Experte wird Ihnen auf jeden Fall helfen.
