Wasserleitungsinstallation im Privathaus: Planungsregeln + Überblick über die besten Schemata

Die Verlegung von Wasserleitungen ist eine ebenso wichtige Aufgabe wie die Auswahl und der Anschluss von Pumpanlagen und die Einrichtung einer Wasserquelle. Eine unsachgemäße Verlegung der Wasserleitung in einem Privathaus kann zu Druckspitzen und Funktionsstörungen des Systems führen.

Um Probleme zu vermeiden, müssen Sie alle Feinheiten der Arbeiten sorgfältig studieren. Wir helfen Ihnen, indem wir Ihnen umfassende Informationen zum Studium der Systemmerkmale und Montageregeln präsentieren. Die bereitgestellten Informationen basieren auf normativen Anforderungen.

Die von uns zur Ansicht bereitgestellte detaillierte Beschreibung der Pläne, Varianten und Nuancen der Wasserleitungsverlegung wird durch anschauliche Illustrationen und Videos ergänzt.

Pläne der Wasserleitungsverlegung

Die Wasserleitung kann auf zwei Arten verlegt werden – mit serieller und paralleler Anbindung. Die Wahl des Wasserversorgungsschemas hängt von der Anzahl der Bewohner, der gelegentlichen oder ständigen Anwesenheit im Haus oder der Intensität der Nutzung des Leitungswassers ab.

Es gibt auch einen gemischten Verteilungstyp, bei dem die Wasserhähne über einen Verteiler an das Wasserversorgungssystem angeschlossen werden, während die anderen Sanitärpunkte und Haushaltsgeräte in Reihe geschaltet werden.

Plan #1. Serielle (T-Stück) Verbindung

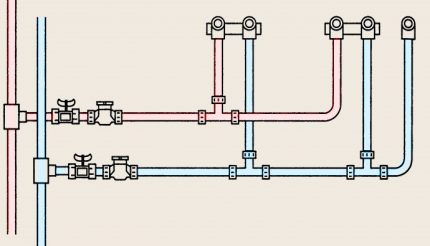

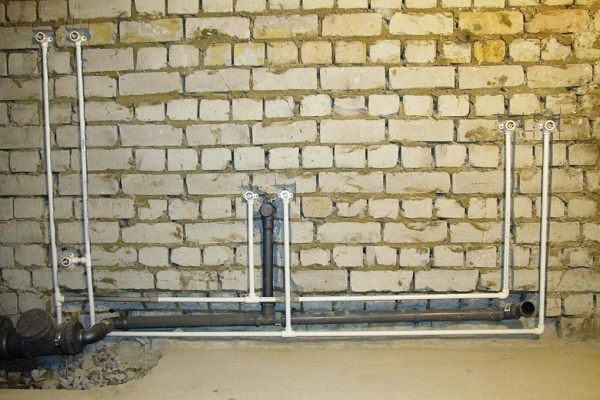

Es handelt sich um eine sequenzielle Führung der Rohre vom Steigrohr oder Warmwasserbereiter zu den Sanitäreinrichtungen. Zuerst werden die Hauptrohre verlegt, und dann werden mit Hilfe von T-Stücken Abzweigungen zu den Entnahmestellen geführt.

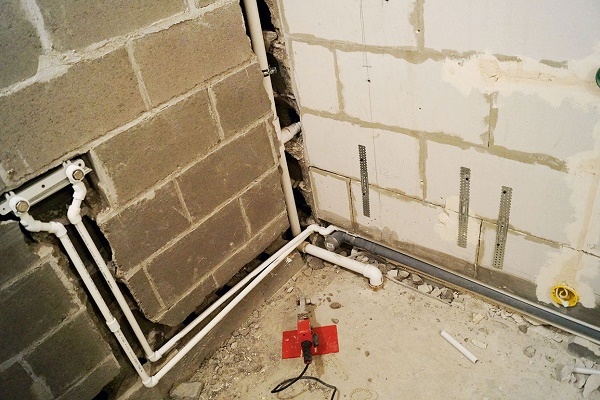

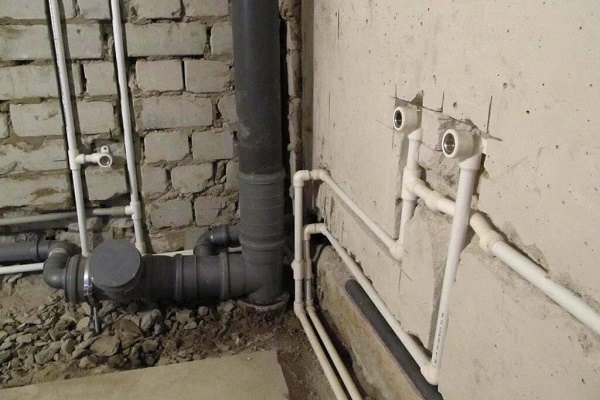

Diese Verbindungsmethode ist wirtschaftlicher, sie erfordert weniger Rohre und Fittings und ist einfach zu montieren. Die Rohrverlegung bei einem T-Stück-System ist kompakter und lässt sich leichter unter den Verkleidungen verstecken.

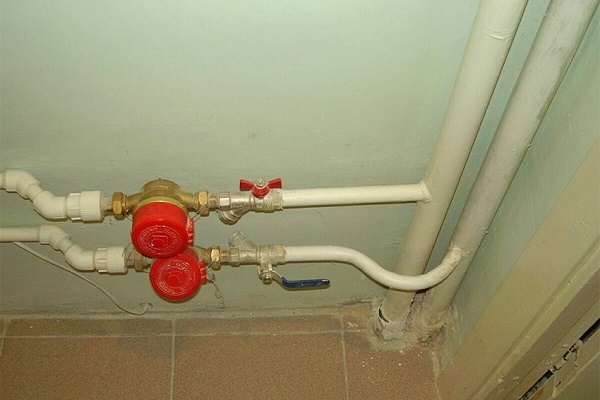

Bei einer seriellen Verbindung der Warmwasserleitung ist der Unannehmlichkeit besonders spürbar – die Wassertemperatur ändert sich abrupt, wenn mehrere Personen gleichzeitig die Wasserleitung nutzen.

Aber die serielle Anbindung eignet sich eher für städtische Wohnungen, für Häuser mit gelegentlicher Nutzung oder wenigen Bewohnern. Sie kann keinen gleichmäßigen Druck im System gewährleisten, wenn es gleichzeitig von mehreren Nutzern verwendet wird – am entferntesten Punkt wird der Wasserdruck stark schwanken.

Außerdem muss bei Reparaturen oder dem Anschluss eines Sanitärgeräts das gesamte Haus von der Wasserversorgung abgestellt werden. Daher ist es für Privathäuser mit hohem Wasserverbrauch und ständiger Bewohnung besser, ein Schema mit paralleler Wasserleitungsverlegung zu wählen.

Plan #2. Parallele (Verteiler-) Verbindung

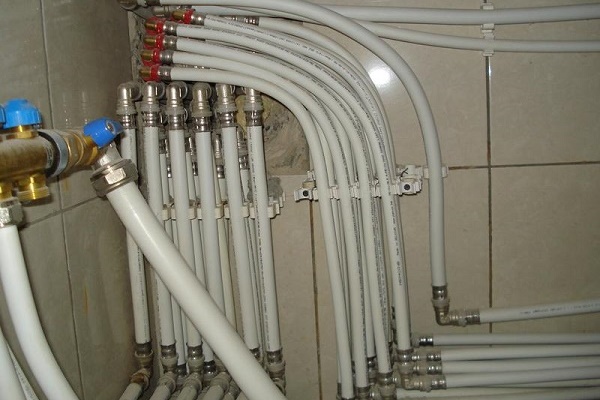

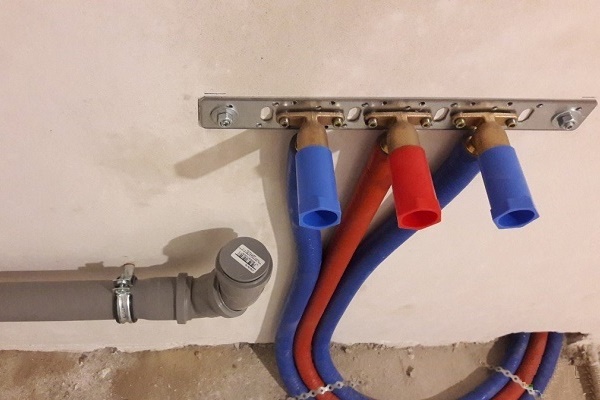

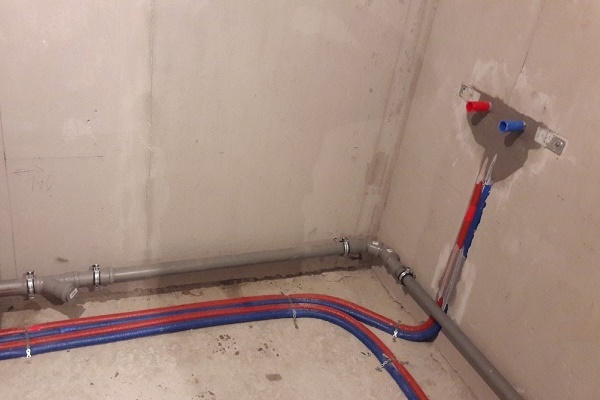

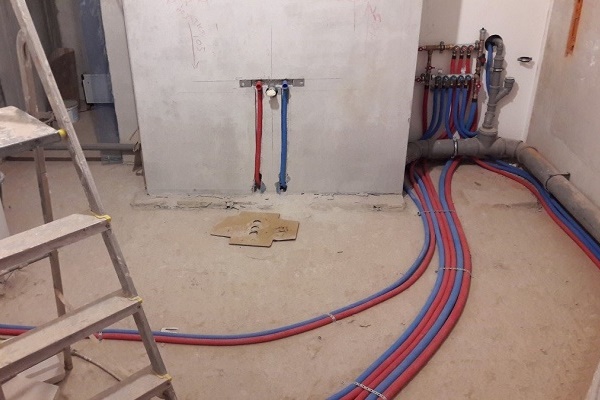

Die parallele Verbindung basiert auf der Führung einzelner Rohre vom Hauptkollektor zu den Wasserentnahmestellen. Für die Kalt- und Warmwasserleitungen werden separate Kollektoreinheiten installiert.

Diese Methode erfordert die Verlegung vieler Rohre und erschwert entsprechend deren Verdeckung. Dafür hat aber jeder Wasserentnahmepunkt einen stabilen Wasserdruck, und bei gleichzeitiger Nutzung mehrerer Sanitärarmaturen sind die Druckschwankungen gering.

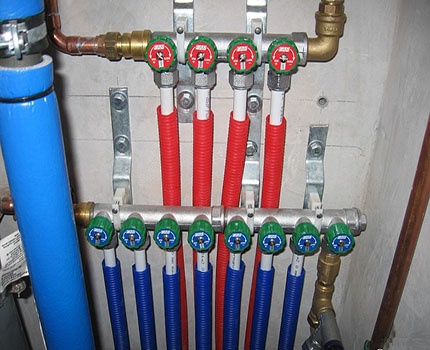

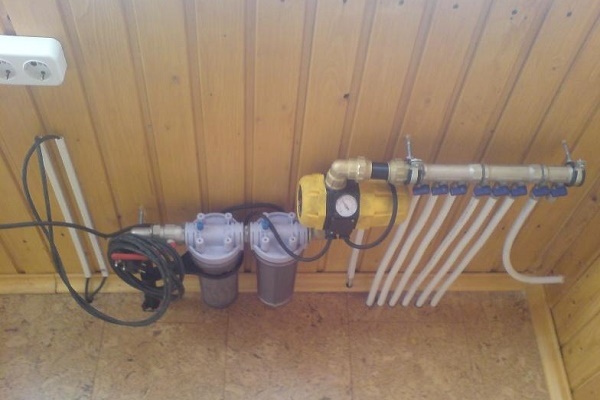

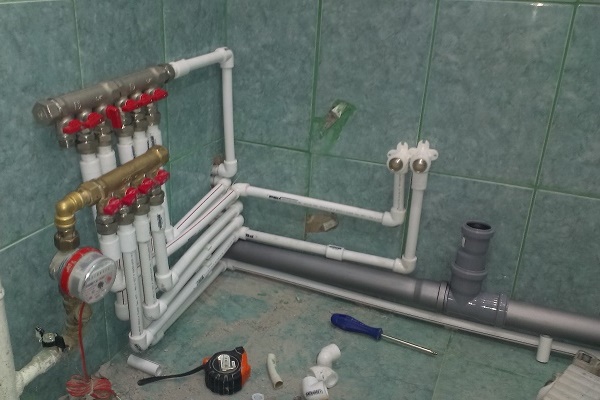

Ein Kollektor ist eine Vorrichtung mit einem Wasserzulauf und mehreren Abgängen, deren Anzahl von der Anzahl der Sanitäreinrichtungen und Haushaltsgeräte abhängt, die Leitungswasser nutzen.

Der Kollektor für kaltes Wasser wird näher am Rohreingang ins Haus montiert, der für heißes Wasser am Ausgang des Warmwasserbereiters. Vor dem Kollektor werden ein Reinigungsfilter und ein druckregelnder Druckminderer installiert.

Jeder Ausgang des Kollektors ist mit einem Absperrventil ausgestattet, mit dem eine bestimmte Wasserentnahmestelle abgesperrt werden kann, während die anderen Ausgänge im normalen Betrieb bleiben. Darüber hinaus kann jeder von ihnen mit einem Regler ausgestattet werden, um einen bestimmten Druck für einzelne Geräte aufrechtzuerhalten.

Unterteilung nach dem Prinzip der Wasserversorgung

Die Installation der Warm- und Kaltwasserversorgung kann auf zwei Arten erfolgen:

• Mit einer Stichleitung (Endleitung). Das Wasserzuleitungsrohr zur letzten Wasserentnahmestelle endet in einer Sackgasse. Diese Anordnung ist platzsparender und wirtschaftlicher, kann jedoch beim Betrieb der Wasserleitung zu Unannehmlichkeiten führen. Das Wasser gelangt verzögert zur letzten Entnahmestelle und fließt erst in den Wasserhahn, nachdem es die Abschlusskappe erreicht hat.
• Mit geschlossener Zirkulationsverrohrung. Bei dieser Methode bewegt sich das Wasser ständig im Kreis, hat an jeder Stelle des Systems die gleiche Temperatur und steht dem Benutzer sofort nach dem Öffnen des Wasserhahns zur Verfügung. Diese Art der Verrohrung ist besonders für die Warmwasserversorgung geeignet, da dort plötzliche Temperatursprünge vermieden werden müssen.

Um die Wasserleitungsverlegung im Haus nicht unnötig zu verkomplizieren, ist es sinnvoller, eine kombinierte Variante zu verwenden. Das Kaltwassersystem wird mit einer Stichleitung ausgeführt, das Warmwassersystem mit einer Zirkulationsleitung.

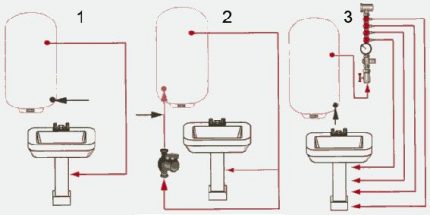

Auf dem einfachen Schema sind sofort die Unterschiede der verschiedenen Wasserversorgungsschemata zu erkennen: 1 — Standard, „Stichleitung“; 2 — mit Zwangsumwälzung; 3 — „Stichleitung“ mit Verwendung eines Kollektors.

Wie können Sie selbst ein Projekt erstellen?

Um die Wasserversorgungsanlage richtig zu planen, müssen Sie zunächst einen Hausgrundriss erstellen, in dem Sie alle Sanitäreinrichtungen und Geräte, die an die Wasserleitung angeschlossen werden, platzieren.

Alle Maße werden in einem einheitlichen Maßstab angegeben, entsprechend den tatsächlichen Raummaßen. Je genauer der Plan erstellt wird, desto genauer kann die benötigte Menge an Materialien und Komponenten bestimmt werden.

Das Rohrleitungsdiagramm sollte möglichst genau alle Wasserentnahmestellen, die Länge und Lage der Rohre für den Wassertransport sowie die Kanalisation widerspiegeln, da diese Leitungen oft nebeneinander verlaufen. Es werden auch die Anzahl der Filter, das Volumen des Boilers und die Parameter der Pumpenanlage berücksichtigt.

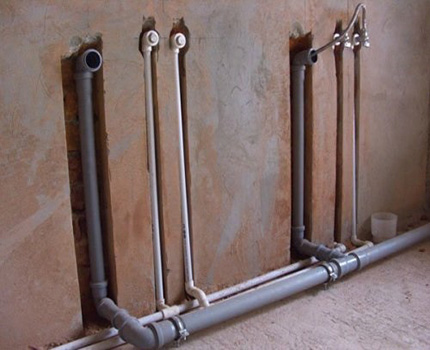

Das Verlegeschema muss so weit wie möglich vereinfacht werden, wobei Rohrkreuzungen vermieden werden sollten. Die Wasserleitungen werden näher an den Abwasserrohren verlegt, um sie in einem gemeinsamen Schacht zu verstecken. Bei der Verlegung der Rohre unter dem Boden werden die Abgänge der T-Stücke genau nach oben geführt.

Das Projekt muss die Anforderungen der Baunormen sowie die Regeln für Wasserversorgung und Abwasserentsorgung berücksichtigen, die im Land genehmigt und in Kraft sind.

Installation der Wasseranschlüsse

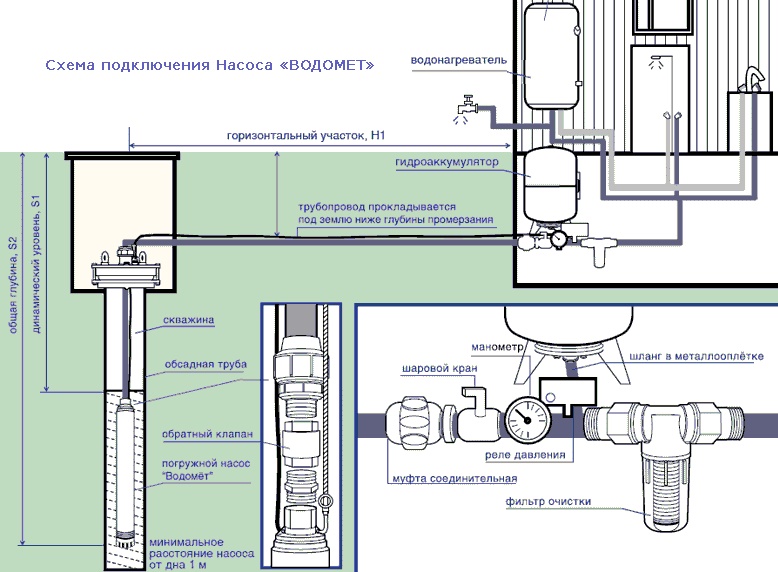

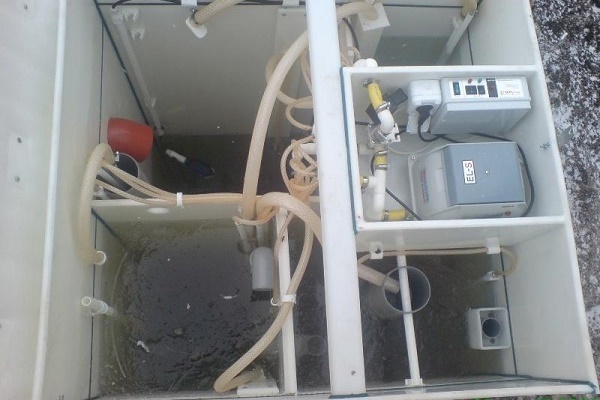

Das typische Verlegeschema eines Wasserversorgungssystems mit Bohrloch oder Brunnen kann für die sequentielle Rohrverlegung verwendet werden.

Es besteht aus folgenden Komponenten:

• Pumpenausrüstung. Für einen tiefen Brunnen von mehr als 8 Metern oder ein Bohrloch ist nur eine Tauchpumpe geeignet. Für flache Quellen können Sie komplette Pumpstationen oder Oberflächenpumpen verwenden.
• Übergangsnippel. Er wird benötigt, um die Verbindung zu den folgenden Systemkomponenten herzustellen, die in den meisten Fällen einen vom Pumpenauslass abweichenden Durchmesser haben.
• Rückschlagventil. Es verhindert das Ausfließen von Wasser aus dem System, wenn die Pumpe stillsteht oder der Wasserdruck abfällt.
• Rohr. Es werden Rohre aus Polypropylen, Stahl, Metall-Kunststoff oder anderen Materialien verwendet. Die Auswahl hängt von der Verlegeart (außen oder innen, verdeckt oder offen), dem Preis des Materials und der Montagefreundlichkeit ab. Die Wasserleitung, die das Wasser ins Haus führt, ist mit einer Wärmedämmschicht versehen.
• Wasserzapfarmaturen. Sie werden zum Verbinden von Rohren, zum Absperren der Wasserzufuhr, zur Montage von Rohrleitungen unter Winkeln usw. verwendet. Dazu gehören: Fittings, Ventile, Wasseranschlüsse, T-Stücke usw.

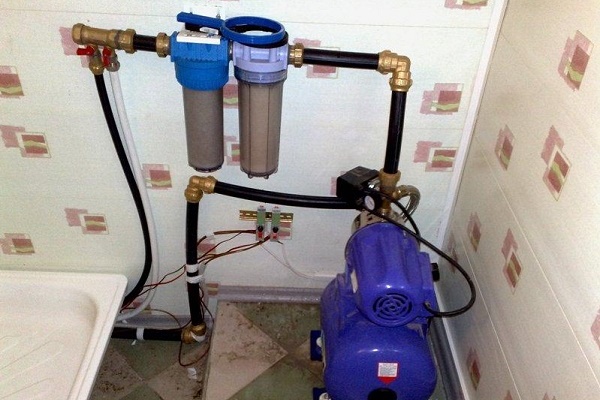

• Filtergruppe. Sie dient zum Schutz der Anlage vor dem Eindringen von festen und abrasiven Partikeln, reduziert den Eisengehalt im Wasser und macht es weicher.

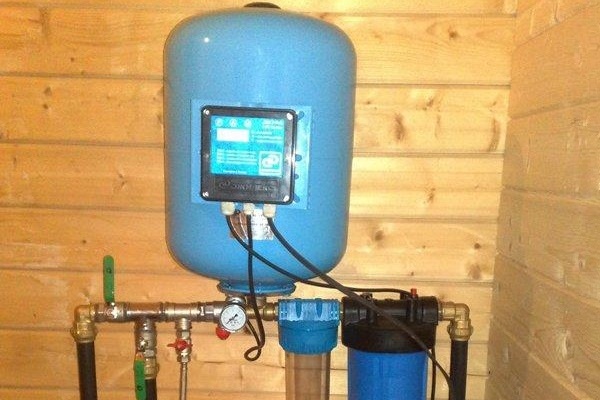

• Hydrospeicherbehälter. Er wird benötigt, um einen stabilen Wasserdruck zu erzeugen und aufrechtzuerhalten und um ein häufiges Einschalten der Pumpe zu verhindern.
• Sicherheitsgruppe. Sie ist für die Drucküberwachung im System erforderlich – Druckschalter, Manometer und Trockenlaufschutz. Die automatischen Regelgeräte helfen, einen stabilen Druck im System aufrechtzuerhalten und die Lebensdauer der Anlage zu verlängern.

Alle Elemente des Systems werden in einer bestimmten Reihenfolge angeschlossen. Die genaue Reihenfolge können Sie dem Schema entnehmen. Im Folgenden wird die Installation des Systems am Beispiel der Kollektorverteilung als der komplexeren Variante beschrieben.

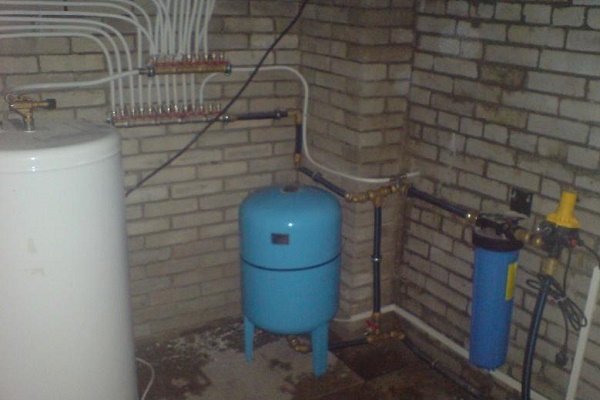

Ein einfaches Schema des Wasserversorgungssystems ermöglicht es, sich vorzustellen, wie die Verteilung von der Quelle bis zum äußersten Verbrauchspunkt erfolgen muss (+).

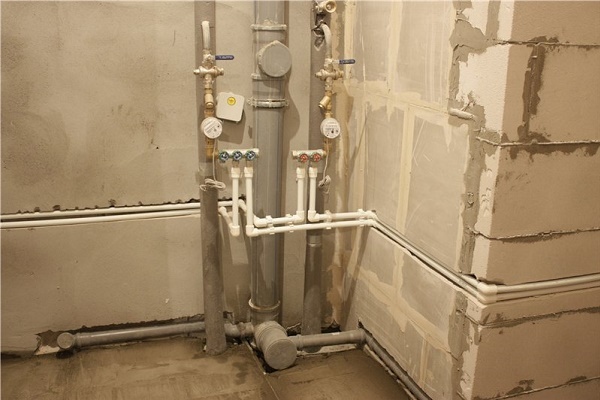

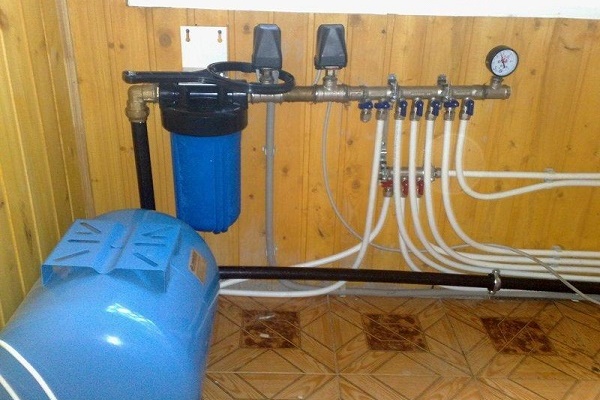

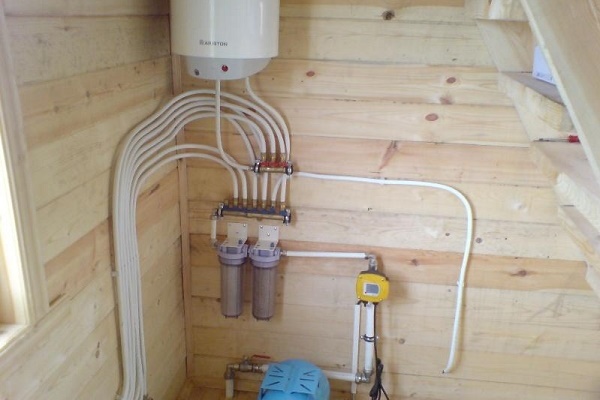

Der Kollektor wird in einem Einfamilienhaus in speziellen Räumen installiert – wie Heizungs- oder Kesselräumen – speziell dafür vorgesehenen Räumen des Wohnhauses, in Kellern und Untergeschossen.

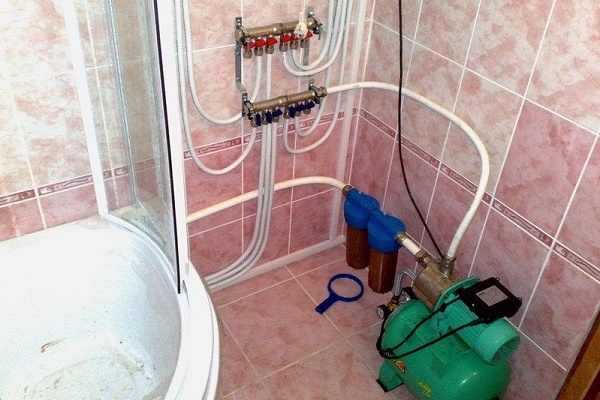

In Etagenhäusern werden die Verteiler auf jeder Etage installiert. In kleinen Häusern kann das System hinter dem Spülkasten der Toilette oder in einem speziellen Schrank untergebracht werden. Um Wasserleitungsrohre zu sparen, wird der Verteiler in der Nähe der meisten Sanitärarmaturen und in etwa gleichem Abstand zu diesen platziert.

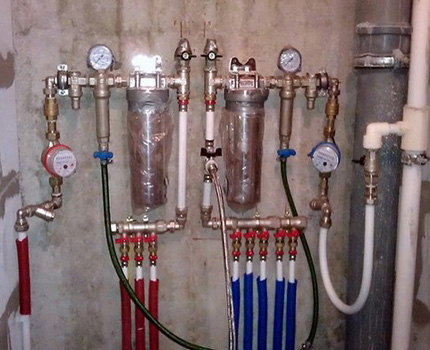

Die Montage des Kollektorblocks erfolgt in der folgenden Reihenfolge, wenn man der Wasserrichtung folgt:

1. An der Verbindungsstelle des Kollektors mit dem Hauptwasserzulaufrohr wird ein Absperrventil installiert, um bei Bedarf das gesamte System absperren zu können.
2. Anschließend wird ein Sedimentfilter montiert, der grobe mechanische Schwebstoffe zurückhält, die zu Schäden an der Anlage führen können.
3. Danach wird ein weiterer Filter installiert, der feinere Verunreinigungen aus dem Wasser entfernt (je nach Modell – Partikel von 10 bis 150 Mikrometer).
4. Das nächste Element im Installationsschema ist ein Rückschlagventil. Es unterbindet den Rückfluss von Wasser bei Druckabfall.

Nach der Installation der oben genannten Geräte wird an das Wasserzulaufrohr ein Kollektor mit so vielen Abgängen angeschlossen, wie es Wasserentnahmestellen im Haus gibt. Falls noch nicht alle Sanitäreinrichtungen im Haus angeschlossen sind, werden auf die nicht benötigten Abgänge des Kollektorblocks Blindstopfen gesetzt.

Die Montage der Rohrleitungsstränge für die Warm- und Kaltwasserversorgung ist bei zentraler Wasserversorgung gleich. Etwas anders verläuft die Installation im Haus: Einer der Kaltwasserabgänge des Kollektors wird an einen Warmwasserbereiter angeschlossen, von wo das warme Wasser zu einem separaten Kollektorblock geleitet wird.

Verlegemethoden – verdeckte und offene Systeme

In einem Wasserversorgungssystem können Rohre verdeckt oder offen verlegt werden. Die Wahl der einen oder anderen Methode hat keinen Einfluss auf die Qualität der Verbindungen oder die Funktionalität des gesamten Systems und hängt ausschließlich von persönlichen Vorlieben ab.

Es scheint einfach, sich zu entscheiden, und die verdeckte Methode ist vorzuziehen, da sie ästhetischer ist und bis zu 10 cm Nutzraum spart. Warum wird bei der Installation einer Wasserversorgung immer noch die offene Verrohrung verwendet? Versuchen wir, eine Antwort zu geben.

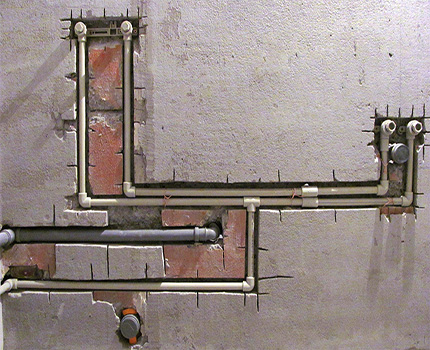

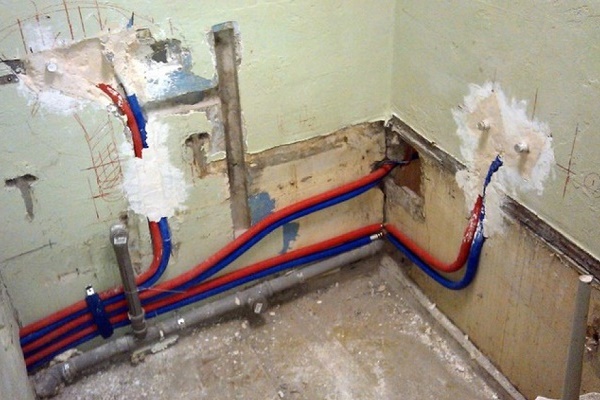

Die verdeckte Verlegung ermöglicht es, Rohre zu verstecken und die ästhetische Wahrnehmung des Innenraums von Haus oder Wohnung nicht zu beeinträchtigen. Die verdeckte Methode wird bei der Montage von Wasserleitungen aus PP-Rohren angewendet. Der Kreislauf wird hinter einer dekorativen Wand (z. B. aus Gipskarton) versteckt oder in Wänden geschlitzt und in entstandenen Nischen unter Putz oder Verkleidungsmaterial verlegt.

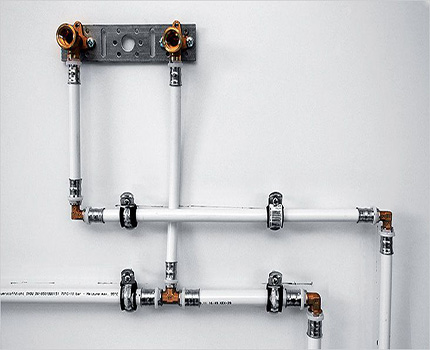

Die Rohrleitung sollte nicht dicht an den Oberflächen anliegen – es wird immer ein kleiner Spalt für eventuelle Reparaturen gelassen. Bei der Montage der Rohrleitung in Massivbauweise wird empfohlen, sie in einem Mantelrohr zu verlegen (Rohr-in-Rohr-System).

Der Nachteil dieser Methode zeigt sich, wenn eine Reparatur oder ein Austausch der verdeckten Systemelemente erforderlich wird – dann muss der Putz oder die Fliesenverkleidung geöffnet und anschließend wieder neu verkleidet werden.

Außerdem kann das Problem bei Beschädigungen und Undichtigkeiten nicht sofort erkannt werden und zunächst zu einem Verlust der technischen Betriebseigenschaften der Konstruktionen führen, später zur Überflutung der Räume.

Es ist besser, mit der Montage der Wasserversorgung nach einem vorab erstellten Plan zu beginnen – sonst führen Fehler in der Berechnung oder Montage dazu, dass neue Schlitze gestemmt und die Rohre erneut verlegt werden müssen.

Um solche Komplexitäten zu vermeiden, werden bei der Verlegung der Leitungen nur durchgehende Rohrabschnitte versteckt, während die Verbindungsarmaturen an offenen Stellen platziert werden. An den Montageorten der Absperrarmaturen werden unauffällige Türen angebracht. Dadurch wird beim Service Zugang zu den Rohrverbindungen ermöglicht, die die schwächsten Glieder des Systems sind.

Es ist auch zu beachten, dass nicht alle Rohrmaterialien unter einer Putzschicht versteckt werden können – dafür eignen sich nur Produkte aus Polypropylen, Metall-Kunststoff oder Kupfer.

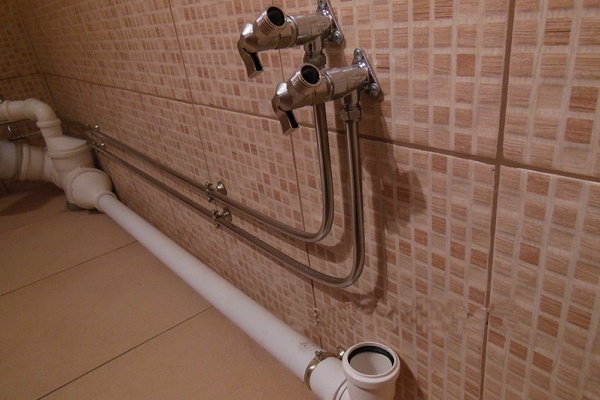

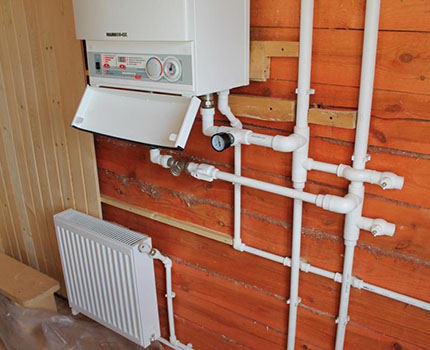

Die offene Verlegung von Rohren erfolgt nach Abschluss der Fertigstellung. Diese Methode beinhaltet die unverdeckte Verlegung von Rohren und Wasserleitungen. Sie sieht unattraktiv aus und verringert die Nutzfläche des Raumes, ist jedoch bei Wartung, Reparatur und Demontage der Elemente sehr praktisch.

Eine Umgestaltung und Umstellung der Sanitäranlagen im Haus bereitet bei dieser Art der Wasserleitungsverlegung ebenfalls keine Schwierigkeiten.

Die offene Verlegung ermöglicht es, die Stelle eines Lecks schnell zu erkennen und die Ursache von Defekten oder Beschädigungen der Systemelemente zu beheben.

Allgemeine Tipps zur Montage

Vor der Montage der Rohrleitung müssen alle Befestigungen angebracht und die Schweißarbeiten abgeschlossen sein. Rohre, die vor der Verlegung bei Minustemperaturen gelagert oder transportiert wurden, müssen mindestens 24 Stunden bei einer Temperatur über 10°C gelagert werden. Vor Beginn der Installation müssen sie ausgerichtet werden und es dürfen keine Durchbiegungen auftreten.

Rohre werden mit Schellen oder Haken an Wänden und Stützen befestigt. Der Abstand von der Befestigung zu den Gewindeanschlüssen muss mehr als 5 cm betragen.

Für Wasserleitungssteigleitungen werden Rohre mit einem Außendurchmesser von mindestens 20 mm verwendet, für die Etagenverteilung Rohre mit 16 mm und 14 mm Durchmesser. Es sollten möglichst wenige lösbare Verbindungen verwendet werden. Alle Verbindungselemente müssen dem Typ (der Serie) der Rohre entsprechen und wie Armaturen und Revisionsöffnungen an zugänglichen Stellen liegen.

Horizontale Abschnitte der Wasserleitung müssen ein Gefälle zur Wasserablassarmatur hin aufweisen, um das Ablassen von Wasser zu ermöglichen. Die Steigung erfolgt in Richtung der Vorrichtung, durch die beim Befüllen des Systems mit Wasser die Luft entweichen kann. Bei der Montage vertikaler Konstruktionen darf deren Neigung nicht mehr als 2 mm pro Meter betragen.

Bei der vertikalen Installation der Rohrleitung werden die Warmwasserrohre rechts von den Kaltwasserrohren angeordnet. Bei einer horizontalen Verlegung wird die Kaltwasserleitung unten unter der Warmwasserleitung angeordnet, um Kondensatbildung zu vermeiden.

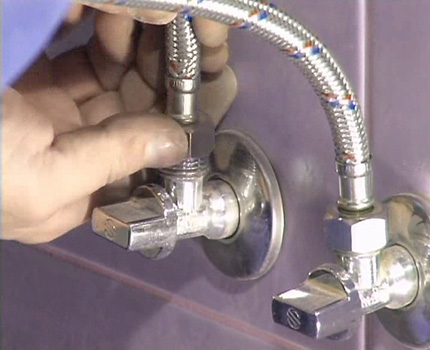

Die Kanäle werden geschlossen oder die Rohrleitung wird einbetoniert, erst nach einem Probelauf des Systems und der Überprüfung auf Funktionsfähigkeit, Leckagen und Schäden.

Beim Betrieb einer Warmwasserversorgungsleitung tritt das Phänomen der Wärmeausdehnung auf, das besonders für Produkte aus Polypropylen typisch ist. Dabei können sich die Rohre verlängern, was zu Schäden und Undichtigkeiten führt.

Die richtige Anordnung der Befestigungen und die Selbstkompensation von Abschnitten wie Biegungen, Bögen und Schlangenverlegungen verhindern Verformungen.

Fazit und nützliche Videos zum Thema

Video #1. Verteilung der Kalt- und Warmwasserversorgung in einem zweistöckigen Haus:

Video #2. Besonderheiten der Installation der Warm- und Kaltwasserversorgung im Haus:

Video #3. Wie man eine Kollektoreinheit kompakt installiert:

Sie können die Installation der Rohrverteilung in Ihrem eigenen Haus selbst durchführen, aber um unangenehme Folgen durch unprofessionelle Arbeit zu vermeiden, bitten Sie besser einen Fachmann, Ihnen bei der Planung des Systems zu helfen. Die Ratschläge eines Profis helfen Ihnen, Fehler, unnötige Ausgaben und Nachbesserungen zu vermeiden.
