Übersicht der Wasserpumpe “Agidel”: Aufbau, Eigenschaften + Besonderheiten der Installation

Sie suchen eine anspruchslose und einfach zu bedienende Elektropumpe zur Bewässerung und Wasserversorgung Ihres Gartenhauses? Geben Sie zu, es wäre schön, ein preiswertes Gerät zu kaufen, das über viele Jahre hinweg ununterbrochen die ihm übertragenen Aufgaben erfüllen kann.

Vielleicht hat Sie die Wasserpumpe “Agidel” interessiert, über die die Nachbarn auf Ihrem Grundstück lobend gesprochen haben? Aber Sie zweifeln an ihrer Funktionsfähigkeit und der Sinnhaftigkeit einer solchen Anschaffung? Wir helfen Ihnen, sich im Detail mit dieser Pumpe vertraut zu machen – im Artikel werden ihre Eigenschaften, Vor- und Nachteile sowie die Besonderheiten der Installation und des Anschlusses an das System aufgeführt.

Ebenfalls aufgeführt sind die Betriebsvorschriften, deren Einhaltung es ermöglicht, die vom Hersteller angegebene Lebensdauer erheblich zu verlängern. Es wurden Fotomaterialien, aktuelle Schaltpläne und thematische Videos ausgewählt, die die Nuancen der Vorbereitung für die Inbetriebnahme und die Feinheiten der regelmäßigen Nutzung aufzeigen.

Modellreihe und Hersteller

Wie die Bewertungen von Verbrauchern und Fachleuten belegen, ist die “Agidel” tatsächlich eine zuverlässige und langlebige Ausrüstung. Darüber hinaus sind diese Elektropumpen bei Gartenbesitzern und Hobbygärtnern in der gesamten GUS seit langem bekannt.

Elektropumpen “Agidel” gehören zum Typ Oberflächen-Kreiselpumpen und werden von der GmbH “PromGrupp” hergestellt – dem Nachfolger der “Ufaer Aggregatproduktionsvereinigung”, die Elektropumpen unter der Marke “Agidel” über 50 Jahre lang produzierte.

In diesen Jahren hat sich die Konstruktion der Pumpe grundsätzlich nicht geändert, lediglich für die Herstellung einiger Teile werden nun hochfeste Polymere anstelle von Legierungen verwendet.

Es ist erwähnenswert, dass das Ufaer Unternehmen alle Komponenten für die Elektropumpen “Agidel” selbst herstellt und die Montagequalität von Fachleuten hoch geschätzt wird.

Die Kosten dieser Elektropumpen sind im Vergleich zu importierten Analoga 2-5 Mal niedriger, und in Bezug auf Leistung, Zuverlässigkeit und Langlebigkeit stehen sie den Weltmarken kaum nach.

Die Serie der Oberflächen-Kreiselpumpen Agidel ist zur Entnahme und Förderung von Wasser aus offenen Gewässern, flachen Brunnen und Schächten bestimmt.

Die Modellreihe der Pumpen “Agidel” kann nicht als vielfältig bezeichnet werden, es gibt nur zwei Modelle:

1. “Agidel-M” – ein kleiner Elektropump, der zur Förderung von Wasser aus geringer Tiefe bis zu 8 m und über kurze Entfernungen verwendet wird. Es wird in vertikaler, horizontaler und universeller Ausführung hergestellt.
2. “Agidel-10” – eine Pumpe mittlerer Leistung vom selbstansaugenden Typ, die Wasser aus einem Brunnen oder einer Bohrung mit einer Tiefe von bis zu 7 m fördern kann. Sie wird nur in horizontaler Ausführung hergestellt.

Beide Varianten sind mit einem Druckmechanismus vom Kreiseltyp ausgestattet, der von einem einphasigen Motor angetrieben wird, der mit 220 V Netzstrom arbeitet.

Wenn man beide Pumpen vergleicht, sieht die “Zehn” vorteilhafter aus: Diese Einheit hat einen um 33 % höheren Druck und eine um 14 % höhere Förderleistung, aber auch einen doppelt so hohen Stromverbrauch wie die Modifikation “M”.

Die Modelle “M” und “10” sind verbesserte Versionen der ersten Pumpe der Serie BZ der Hersteller aus Ufa, die seit über vierzig Jahren produziert wird.

Vielleicht ist für Sie die Information über die besten zehn Kreiselpumpen auf dem Markt nützlich.

Technische Daten der Pumpen Agidel

Elektropumpen “Agidel” können zur Förderung von Wasser aus offenen Gewässern, flachen Wasserentnahmebrunnen und Schächten verwendet werden. Die Pumpen können dank einer speziellen Überhitzungsschutzvorrichtung lange Zeit arbeiten.

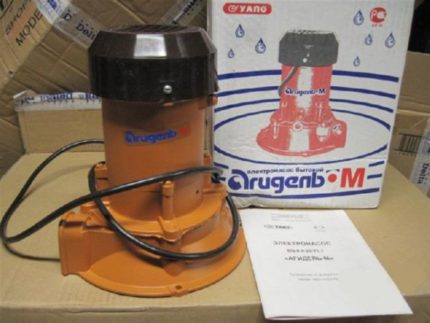

Serie Agidel-M

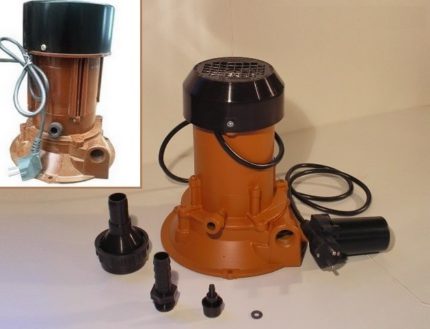

Die Elektropumpe “Agidel-M” gehört zur Klasse der Kleinpumpen, ihr Gewicht beträgt 6 kg, die Abmessungen sind 24x25 cm. Die Einheit wird für die Förderung von Wasser mit einer Temperatur von nicht mehr als 35 °C verwendet.

Die Saughöhe, die für die meisten Modifikationen M typisch ist, überschreitet 8 m nicht. Wenn Sie jedoch die Einheit mit einem Ejektor ausstatten, erhöht sich dieser Wert auf 15 m.

Zwischen dem unteren Ende des Saugventils und dem Boden der Wasserentnahmequelle sollten mehr als 0,3 m liegen. Vor dem Start muss die Pumpe mit Wasser befüllt werden.

Die monoblockartige Konstruktion der Pumpe Agidel M umfasst zwei Hauptkomponenten: eine Kreiselpumpe und einen Elektromotor, der für den Dauerbetrieb ausgelegt ist.

Der maximale Wasserdruck, der von der Pumpe dieser Marke erzeugt wird, beträgt 20 m, die Förderleistung beträgt 2,9 m³/h. Das Modell “M” gehört zur Klasse der wirtschaftlichen Wasserförderungsgeräte, seine Leistungsaufnahme beträgt 370 W. Die Netzspannung beträgt 220 V.

Elektropumpen der Marke “Agidel” sind nicht für den Betrieb bei Minusgraden ausgelegt, daher ist für den Einsatz im Winter eine Isolierung erforderlich.

Zum Beispiel wird bei der Verwendung einer Pumpe für einen Brunnen ein isolierter Senkkasten eingerichtet, der unterhalb des Frostniveaus eingegraben wird.

Das Pumpengehäuse besteht aus hochfestem Aluminium, daher zeichnet sich das Gerät durch ein geringes Gewicht aus, was die Installation auf nahezu jeder ebenen Fläche ermöglicht.

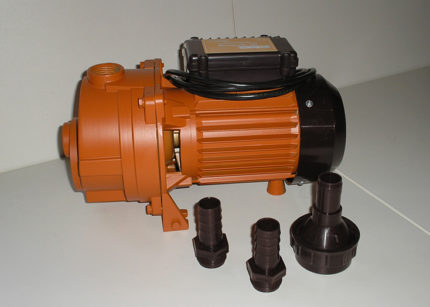

Serie Agidel-10

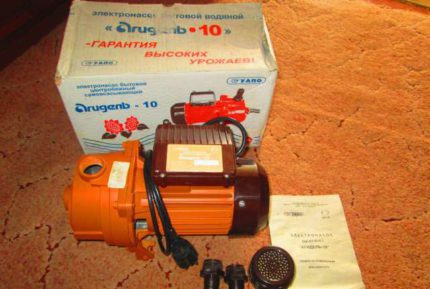

Im Gegensatz zum Modell “M” ist die Elektropumpe “Agidel-10” ein leistungsstärkeres und größeres Gerät. Ihr Gewicht beträgt 9 kg, die Abmessungen 33x19x17 cm. Der Betrieb des Geräts ohne Wasserbefüllung ist verboten, da sonst die Gleitringdichtung beschädigt wird.

Die Saughöhe dieser Ausführung beträgt 7 m. Die Pumpe erzeugt eine maximale berechnete Förderhöhe von 20 m, die sich aus den Werten für Saughöhe, Druckhöhe und Rohrleitungsverlusten zusammensetzt.

Die Förderleistung beträgt 3,6 m³/h. Die Einbauweise ist horizontal. Die “Zehn” verbraucht genau doppelt so viel Strom – etwa 700 W. Sie arbeitet an einem einphasigen Stromnetz mit einer Spannung von 220 V.

Im Gegensatz zum vorherigen Modell kann die “Agidel-10” nicht mit einem Ejektor nachgerüstet werden. Das Gehäuse der Elektropumpe besteht aus einer Aluminiumlegierung.

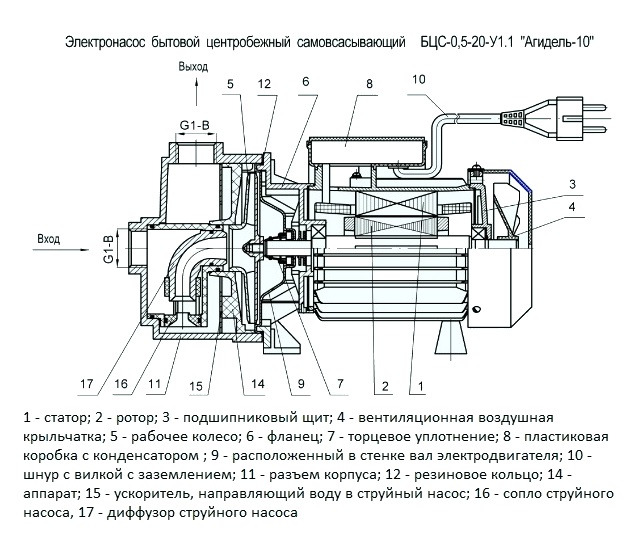

Die konstruktiven Teile der Pumpe Agidel 10 sind der Elektromotor, die Kreiselpumpe und die Strahlpumpe.

Zweck und Anwendungsbereich

Oberflächenpumpen der Marke “Agidel” sind bei Wochenendhausbesitzern und Eigentümern von Landhäusern beliebt. Die Geräte werden auf einer ebenen Fläche in speziellen Containern, Nebengebäuden oder unter einem Vordach installiert, um sie vor Niederschlag und Sonneneinstrahlung zu schützen.

Trotz der Eignung für den Betrieb mit offenen Gewässern ist es wünschenswert, dass das geförderte Wasser einer Vorfilterung unterzogen wird. Beispielsweise wird bei Verwendung des Geräts zum Abpumpen von Wasser aus einem Brunnen die Einrichtung eines Bodenfilters empfohlen.

Der Anwendungsbereich der Pumpen ist recht begrenzt, erfüllt jedoch die Bedürfnisse der Besitzer voll und ganz:

• autonomes Hauswasserversorgungssystem;
• Bewässerung landwirtschaftlicher Kulturen;
• Wasserversorgung für wasserverbrauchende Haushaltsgeräte;
• Befüllung/Auspumpen von Schwimmbecken und Behältern;
• Wasserförderung aus Brunnen, Bohrungen, offenen Gewässern.

Pumpen der “Agidel”-Serie sollten nicht zum Abpumpen von Wasser aus überfluteten Kellern verwendet werden, da das Wasser in den meisten Fällen große Schwebeteilchen enthält, die das Aggregat schnell beschädigen.

Ihre Pumpe pumpt kein Wasser mehr und Sie wissen nicht, was tun? Vielleicht ist für Sie die Information über die Reparatur der Pumpe der Marke “Agidel” nützlich.

Wenn Sie den Betrieb der Pumpe in der Winterzeit planen, müssen Sie für eine Isolierung sorgen, damit die Temperatur der die Pumpe umgebenden Umgebung über Null liegt.

Aufbau und Funktionsweise

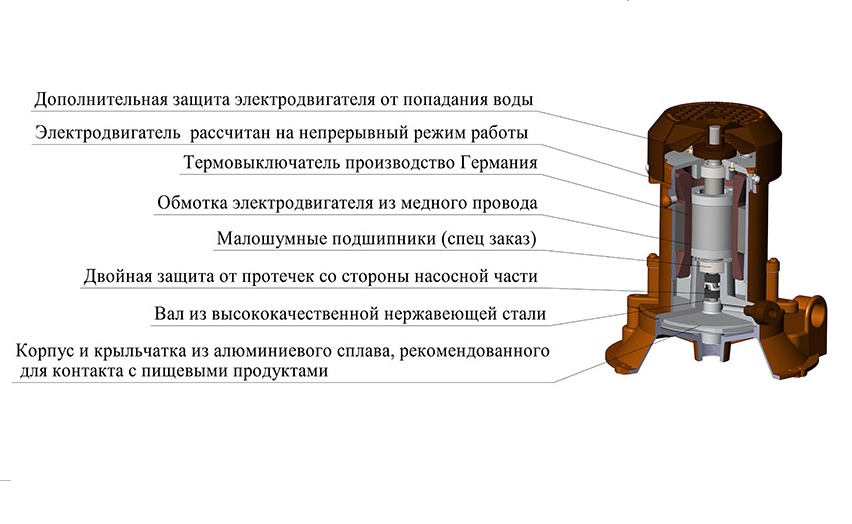

Elektropumpen “Agidel” haben eine einfache Monoblockkonstruktion, die allen Kreiselpumpen für die Oberflächeninstallation eigen ist.

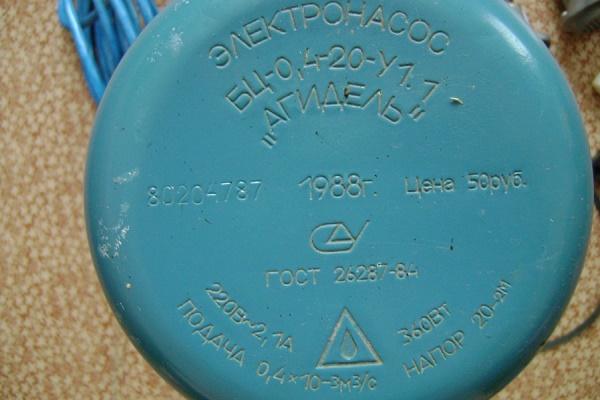

Seit der ersten Version “Agidel- BZ” ist das Gerät unverändert geblieben, es wurde lediglich ein spezieller Überhitzungsschutz hinzugefügt, der einen langen unterbrechungsfreien Betrieb der Pumpe ermöglicht.

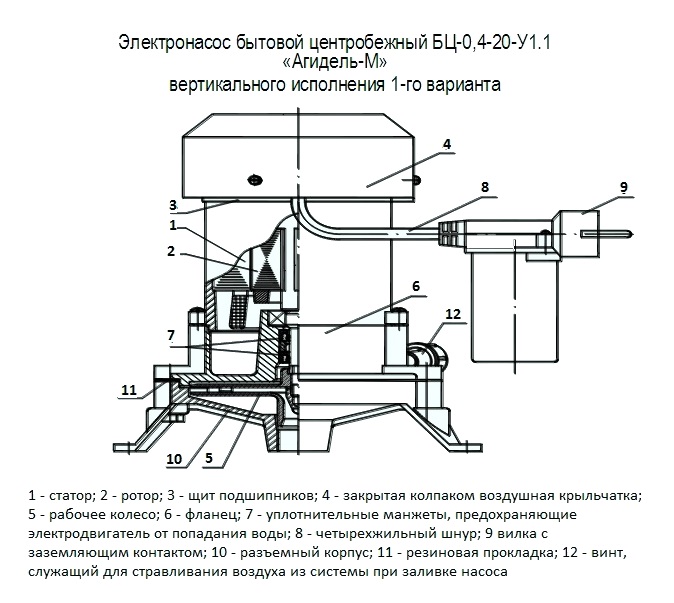

Die Elektropumpe mit der Kennzeichnung M besteht aus zwei Hauptteilen: dem Elektromotor und der Kreiselpumpe. Bei der “Desjatka” wird der Satz aus Motor und Kreiselpumpe noch um eine Strahlpumpe ergänzt.

Es ist für die Gewährleistung des “Selbstansaugens” des Wassers zuständig, das von seinem Kreiselpumpen-Pendant in das System geliefert wird.

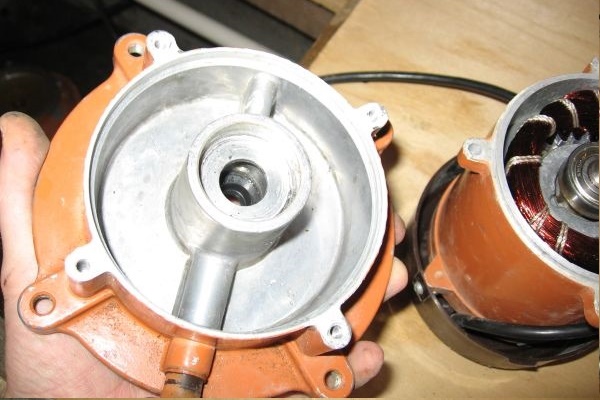

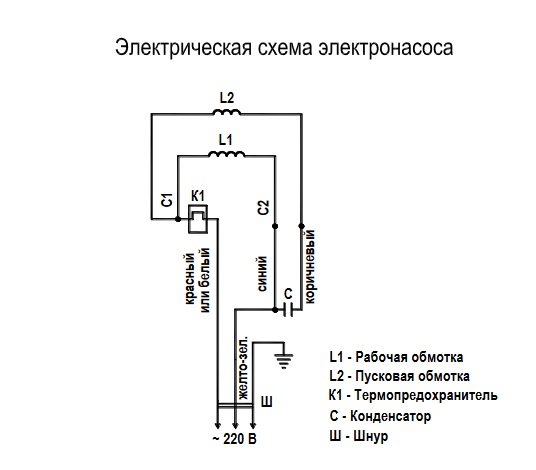

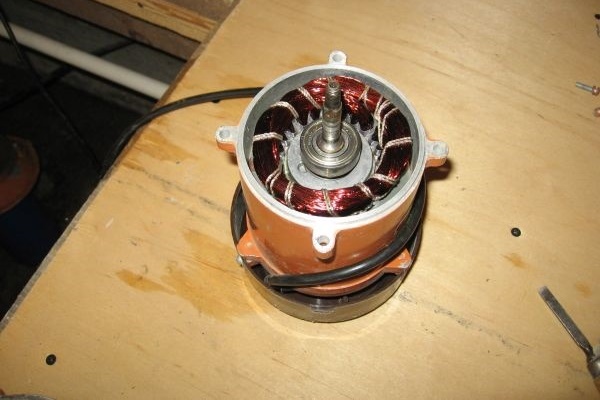

Der Elektromotor, der als Antrieb für die Pumpe dient, umfasst einen Stator mit eingebautem Thermoschutzschalter, der die Wicklung des Mechanismus vor Überhitzung schützt.

Zum Elektromotor gehören außerdem der Rotor, der Lagerschild und der Flansch. Die Kühlung während des Betriebs erfolgt durch einen Lüfter mit Flügelrad, der mit einer Kappe abgedeckt ist.

Das Funktionsprinzip der Pumpe beruht auf der Wirkung der Zentrifugalkräfte, dank derer das Aggregat die Wasserförderung gewährleistet. Quelle der Zentrifugalkraft ist das Laufrad, das auf der Rotorwelle angebracht ist.

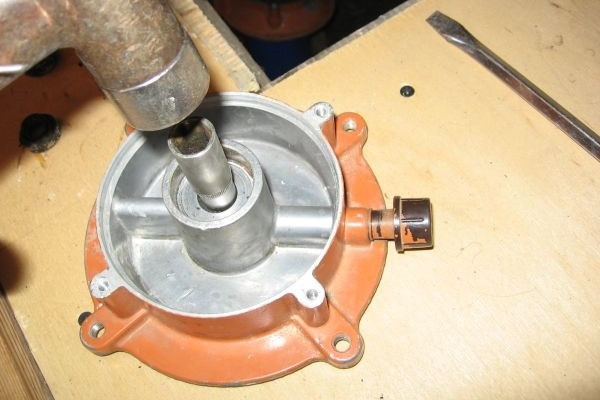

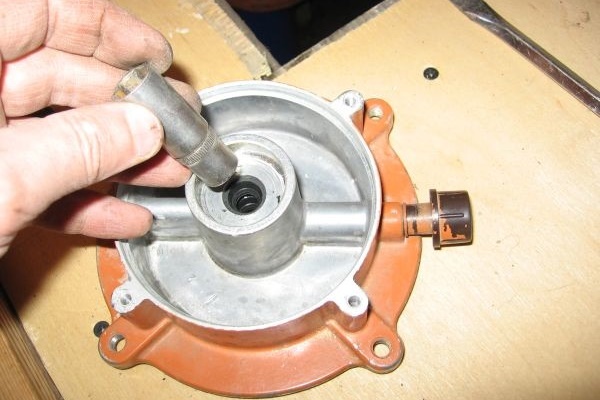

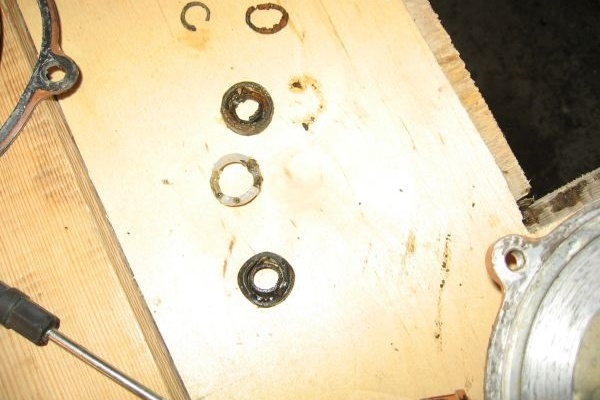

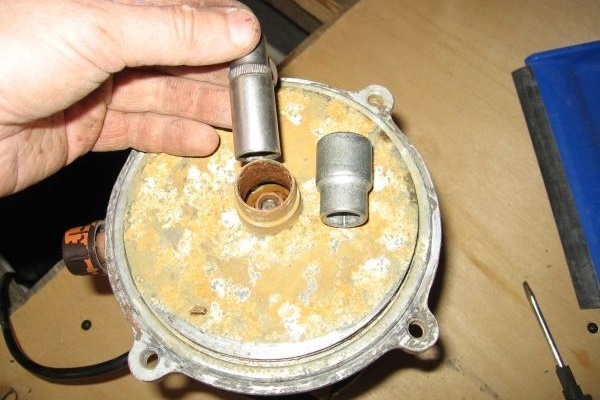

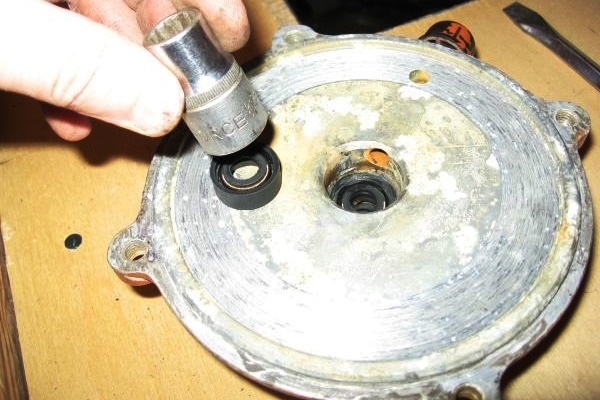

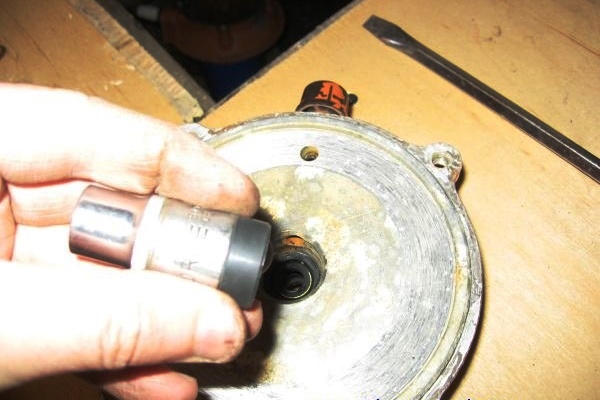

Im Flansch befinden sich Dichtungen (Manschetten), die den Elektromotor vor eindringendem Wasser schützen.

Die Elektromotoren aller Modifikationen der Agidel-Pumpen müssen sorgfältig vor dem geringsten Wassereintritt geschützt werden – der Hauptursache für ihren Ausfall.

Das Wasser gelangt durch das Einlassventil in die Pumpe, das auch als Filter dient und das Eindringen von Fremdkörpern (große Partikel, Schmutz, Gesteinsreste usw.) in die Pumpe verhindert.

Dieses Ventil spielt beim Modell “Agidel-M” die Rolle eines Absperrventils beim Befüllen der Pumpe vor dem Start.

Das Gehäuse und der Flansch sind mit einer Gummidichtung abgedichtet. Das Modell “M” ist zusätzlich mit einer Entlüftungsschraube ausgestattet. Für die vertikale Montage der Pumpe sind im Gehäuse Befestigungsbohrungen vorgesehen. Für die horizontale Aufstellung dienen die Bohrungen im Ständer.

Die Pumpe “Agidel-10” ist mit einem vieradrigen Netzkabel für den Anschluss an das Stromnetz ausgestattet, das mit einem Stecker mit integriertem Schutzkontakt versehen ist.

Betrieb der Pumpen “Agidel”

Bei der Installation der Pumpen sind drei Bedingungen zu beachten:

1. Montage und Betrieb dürfen nur bei positiven Umgebungstemperaturen erfolgen.
2. Der Betrieb der Aggregate “Agidel” ohne Erdungseinrichtung ist verboten.
3. Die Pumpe muss auf einer ebenen Fläche aufgestellt werden.

Es wird empfohlen, den Abstand zwischen der Wasserentnahmestelle und der Pumpeneinheit so gering wie möglich zu halten. Je kürzer dieser ist, desto effizienter ist die Förderung.

Darüber hinaus benötigt das Aggregat einen zuverlässigen Schutz vor Niederschlag und direkter Sonneneinstrahlung, die das Gehäuse erwärmt.

Die beste Lösung ist die Einrichtung eines isolierten Kessels oder eines speziellen Behälters für die Pumpe. Wenn ein Winterbetrieb geplant ist, muss der Aufstellungsort wärmegedämmt werden.

Es ist günstig, wenn die Pumpe im Keller oder in einem Nebenraum des Hauses installiert werden kann. Dabei ist jedoch zu beachten, dass das Aggregat dadurch von der Wasserentnahmestelle entfernt ist, was seine Druckeigenschaften verringert.

Regel #1 — Vorbereitung der Pumpe für den Betrieb

Das Wichtigste bei den Vorbereitungsarbeiten ist, die Pumpe so zu installieren, dass kein Wasser in den Elektromotor gelangt. Vor dem Start der Pumpe ist das Saugventil zu überprüfen, indem 500 ml Wasser eingefüllt werden.

Sollte aus der Ablaufsöffnung im Flansch des Aggregats auch nur die geringste Leckage festgestellt werden, ist der Betrieb sofort einzustellen, die Pumpe zu zerlegen und die Dichtungsmanschetten auszutauschen.

Alle Verbindungsstellen der Elektropumpe “Agidel” müssen dicht sein. Die Anschlusspunkte von Ventil und Nippel mit den daran angeschlossenen Schläuchen sind mit Schellen, notfalls mit Draht, festzuziehen.

Für Gewindeverbindungen wird die Verwendung von FUM-Band, Hanfwerg oder Dichtungsfaden vom Typ “TangitUnilok” empfohlen.

Es wird empfohlen, ein Montageschema mit möglichst wenigen Verbindungspunkten zu wählen. Die Verbindung sollte nicht häufig demontiert werden, da sonst die Dichtigkeit verloren geht.

Die Verbindung der Wasserleitung mit dem Einlassventil muss über einen Gummischlauch mit einer Wandstärke von mindestens 4 mm und einem Innendurchmesser von 25-30 mm erfolgen.

Die Steckdose für den Netzanschluss der Pumpe muss in einem Raum oder unter einem Vordach installiert werden. Die Elektropumpe muss zwingend geerdet sein!

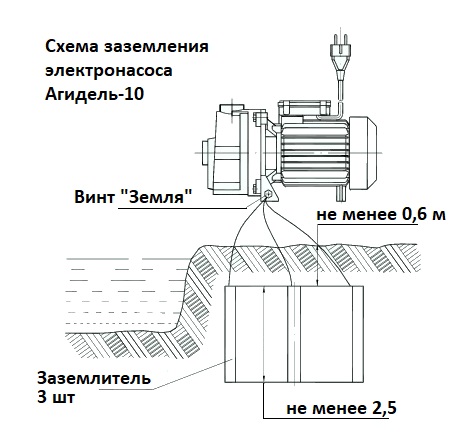

Eine Erdung kann mit einem blanken Stahldraht hergestellt werden, dessen eines Ende an die Pumpe und das andere an den Erdungskörper angeschlossen wird, wofür Metallkonstruktionen verwendet werden können.

Regel #2 — Befüllung mit Wasser vor dem Start

Die Pumpe “Agidel-M” muss vor jeder Inbetriebnahme mit Wasser befüllt werden. Der Zweck der Befüllung besteht darin, die Luft durch das Verschlussventil aus der Pumpe zu drücken und sie mit der Betriebsflüssigkeit zu füllen.

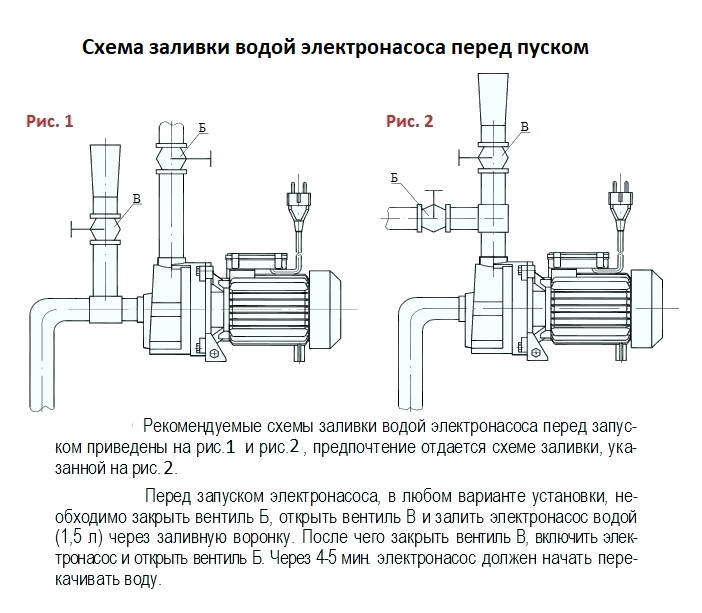

Es werden 1,5 Liter sauberes Wasser durch einen für die Befüllung vorgesehenen Trichter 4 – 5 Minuten vor dem Start eingefüllt.

Die Befüllung der Elektropumpe mit Wasser kann mithilfe einer Vakuumpumpe oder eines Ejektors erfolgen. Dabei wird die Luft solange abgesaugt, bis das Gerät beginnt, Wasser zu fördern.

Dies ist eine recht aufwändige Methode, die normalerweise nur für große Pumpstationen verwendet wird, jedoch kann sie auch für die Elektropumpen “Agidel” angewendet werden.

Bei der Befüllung der Modifikationen mit dem Buchstaben M ist es besser, Schemata zu bevorzugen, die die Möglichkeit des Luftansaugens durch den Trichter ausschließen.

Bei Verwendung von Befüllschemata mit Ansaugwahrscheinlichkeit ist zu beachten, dass ein Absinken des Wasserstands im Trichter ein Luftansaugen verursachen kann, wodurch das Aggregat sofort die Arbeit einstellt.

Der Betrieb des Oberflächenaggregats ohne vorherige Befüllung mit Wasser ist nicht zulässig, da dies zu einer Beschädigung der Gleitringdichtung führen kann.

Regel #3 — Sicherheitshinweise beim Betrieb

Der ordnungsgemäße Betrieb der Elektropumpen “Agidel” besteht in der Einhaltung der folgenden Herstellerempfehlungen und elektrischen Sicherheitsnormen.

Betrachten wir sie im Detail:

1. Es ist nicht zulässig, die Oberflächen-Kreiselpumpe in großer Tiefe zu verwenden.
2. Trockenlauf, d.h. Betrieb ohne vorherige Befüllung, ist nicht zulässig.
3. Der Elektromotor muss sorgfältig vor dem Eindringen von Wasser geschützt werden, da dies sofort zu einem Defekt führt.
4. Der Betrieb der Elektropumpe ohne Erdung ist nicht zulässig.
5. Das Gehäuse des laufenden Aggregats darf nicht berührt werden.
6. Die Elektropumpe darf nicht zum Fördern von Chemikalien verwendet werden.

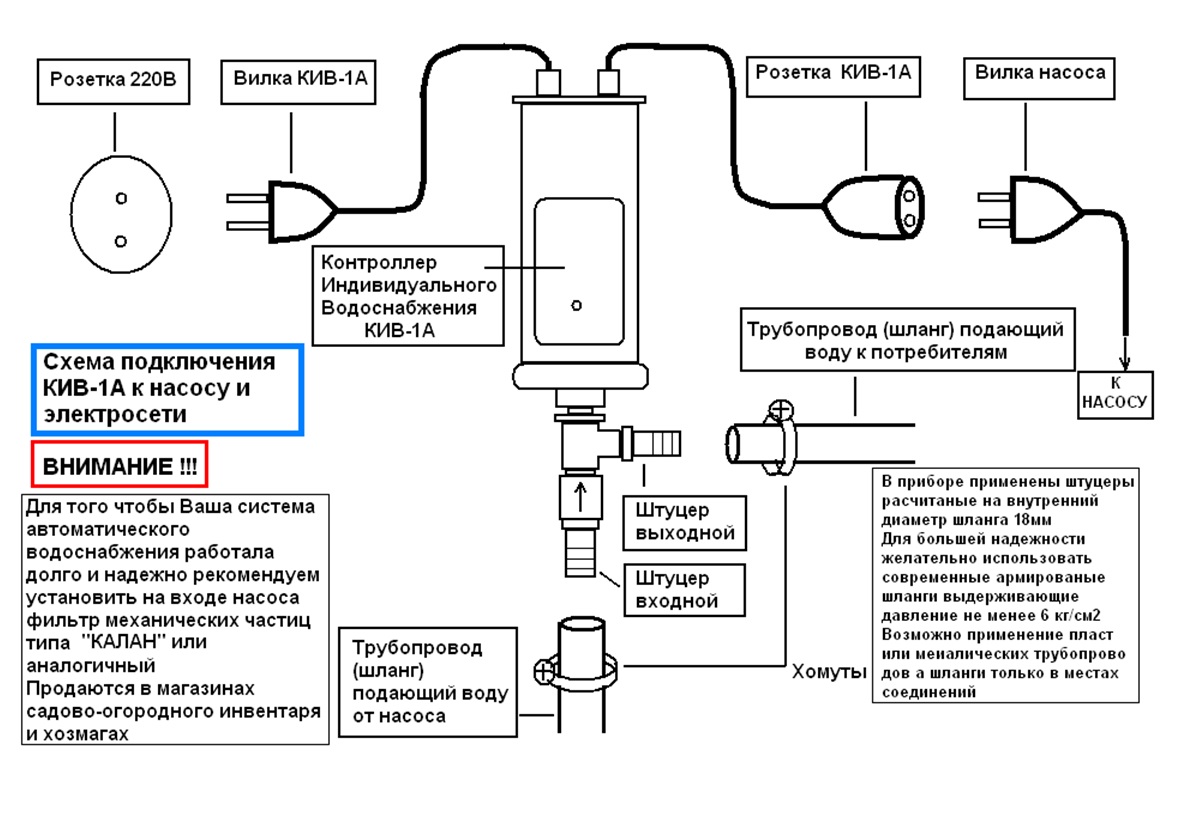

Um einen sanften Start und Stopp zu gewährleisten, kann die Pumpe “Agidel” mit einem individuellen Wasserversorgungsregler (KIW) ausgestattet werden, der das Risiko einer Überhitzung des Elektromotors verringert und Wasserschläge im System verhindert.

Der KIW sorgt für eine automatische Abschaltung der Pumpe bei Störungen im Hydrauliksystem: Schlauch- oder Rohrbruch, Absinken des Wasserspiegels im Wasserversorgungsquell.

Regel #4 — Durchführung der Wartung

Der Hersteller gibt die Lebensdauer der Elektropumpen “Agidel” mit 5 Jahren an. Bei Einhaltung aller Anschluss- und Betriebsvorschriften sowie der Sicherheitshinweise kann die Pumpe selbstverständlich wesentlich länger halten.

Während der gesamten Lebensdauer benötigen die Pumpen “Agidel” keine spezielle Wartung.

Bei Verwendung der Pumpe als Sommerbewässerungspumpe und zur zeitweisen Hauswasserversorgung muss die Elektropumpe am Ende der Saison zerlegt werden, um den Lüfter und die Arbeitswelle von anhaftendem Schmutz und Ablagerungen zu reinigen.

Außerdem müssen die reibenden Teile geschmiert werden. Die Winterlagerung der Pumpe erfolgt an einem trockenen Ort bei positiver Temperatur.

Defekte an den Pumpen “Agidel” treten in der Regel nach 5 Betriebsjahren auf und sind auf einen Schlauchriss oder Verschleiß der Wellendichtung zurückzuführen. Im ersten Fall wird der Schlauch durch einen neuen ersetzt, im zweiten Fall wird die Wellendichtung mit einem Reparatursatz ausgetauscht.

Vorteile und Nachteile der Pumpen Agidel

Die zentrifugale Oberflächen-Elektropumpe “Agidel” ist ein zuverlässiges Gerät, das zur Bewässerung oder zur Förderung von Wasser von der Quelle zum Verbraucher verwendet wird.

Die Pumpen “Agidel-M” und “Agidel-10” haben viele Vorteile:

• niedriger Preis;
• Einfachheit in Wartung und Betrieb;
• Reparaturfreundlichkeit;
• niedriger Energieverbrauch, insbesondere das Modell “M”;
• elektrische Sicherheit;
• Zuverlässigkeit, Langlebigkeit.

Zu den Nachteilen der Elektropumpen “Agidel” gehört die Unmöglichkeit, sie in einer Tiefe von mehr als 7 m (10 m) einzusetzen, sowie die Notwendigkeit, sich in der Nähe einer Wasserquelle zu befinden.

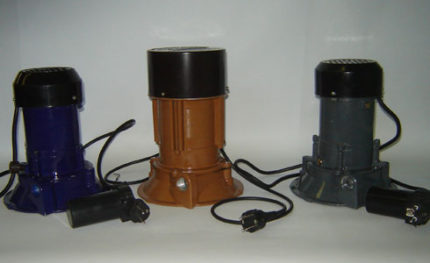

Beachten Sie, dass es derzeit viele Nachahmungen der Pumpen “Agidel” aus chinesischer Produktion gibt, deren Gehäuse aus Kunststoff gefertigt sind und die Verarbeitungsqualität sehr gering ist.

Die Originalpumpe “Agidel” wird ausschließlich von der OOO PromGrupp in Ufa hergestellt, das Gehäuse der Elektropumpe ist aus Metall gefertigt, der Hersteller gewährt eine Garantie von dreißig Monaten auf das Gerät.

Fazit und nützliche Videos zum Thema

Vorbereitung und Inbetriebnahme der Pumpe “Agidel-M”:

Video-Überblick der Pumpe “Agidel-M” (Interview mit dem Hersteller):

Die Pumpen “Agidel” aus russischer Produktion sind preiswerte und zuverlässige Geräte, die sich hervorragend für den saisonalen Einsatz eignen. Die Elektropumpen haben sowohl ihre Vorzüge als auch Nachteile.

Bei der Auswahl einer Pumpe wird empfohlen, sich sofort Gedanken über den Aufstellort zu machen, da eine zu große Entfernung von der Wasserquelle die Leistung und den Druck erheblich verringert. Bei Einhaltung aller Installations- und Betriebsvorschriften kann die Pumpe “Agidel” mindestens 20 Jahre halten.

Nutzen Sie auf Ihrer Datscha eine Pumpenanlage “Agidel”? Oder planen Sie erst den Kauf dieser Pumpe, haben aber Fragen? Zögern Sie nicht – stellen Sie Ihre Fragen in den Kommentaren zu diesem Artikel.
