Brunnenkopf: Aufbau, Bauarten, Installations- und Montageregeln

Die Installation des Brunnenkopfes ist nicht der schwierigste Teil der Arbeiten beim Bau eines eigenen Brunnens. Weder das Gerät selbst noch die Art seiner Montage sind besonders kompliziert. Unter Einhaltung bestimmter Regeln können Sie den Brunnenkopf ohne große Probleme selbst installieren.

Doch vorher schadet es nicht, sich mit einigen Nuancen dieses Prozesses vertraut zu machen. Wir geben Ihnen Hinweise, welcher Brunnenkopf am besten geeignet ist, und beschreiben die Technologie seiner Montage. Für Heimwerker ist eine Anleitung zum Selbstbau einer einfachen Vorrichtung für den Brunnen nützlich.

Wozu dient der Brunnenkopf?

Kurz gesagt, der Brunnenkopf ist ein Deckel für den Brunnen. Mit seiner Hilfe wird der obere Teil des Futterrohrs vor negativen äußeren Einflüssen geschützt. Man kann auch auf dieses Gerät verzichten und es durch einen umgedrehten Behälter geeigneter Größe ersetzen, mit dem der Brunnen einfach abgedeckt wird.

Manche wickeln das Rohr mit einem großen Stück Polyethylenfolie ein und glauben, dass dies völlig ausreicht. Allerdings ist keine dieser Optionen absolut zuverlässig beim Einrichten eines Brunnens.

Folie oder einen umgestülpten Tank kann man nur als vorübergehende Schutzmaßnahme betrachten. Diese Mittel sind praktisch immer machtlos gegen Frühjahrshochwasser, das Eindringen von Insekten und andere ähnliche Faktoren.

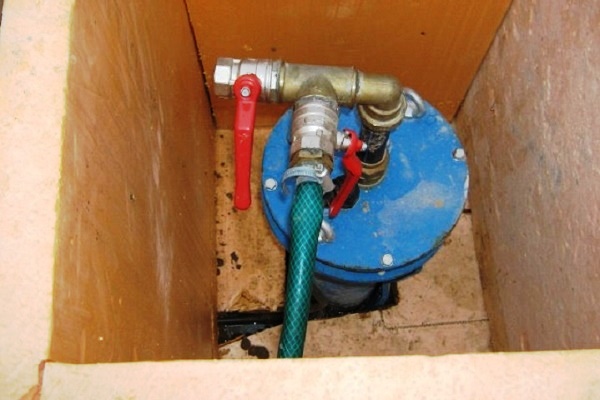

Ein Brunnenkopf wird nicht nur benötigt, um das Wasser vor Verunreinigungen zu schützen, sondern auch für die bequeme und sichere Platzierung von Pumpe, Kabel, Wasserleitung usw.

Die Funktionen des Brunnenkopfes sind in der Praxis viel umfassender, als es auf den ersten Blick scheinen mag.

Das Gerät hilft, eine Reihe wichtiger praktischer Aufgaben erfolgreich zu lösen:

• den oberen Teil des Brunnens hermetisch vor dem Eindringen von Hochwasser und anderen unerwünschten Flüssigkeiten zu schützen;
• das Eindringen von Schmutz, Staub, Abfall usw. in den Brunnen zu verhindern;
• den Schacht vor Kleinteilen zu schützen, die hineinfallen könnten;
• zusätzlich den Brunnen vor dem Einfrieren schützen in der Winterperiode;
• die Tauchpumpe und die Wasserleitungen sicher zu befestigen;
• den Diebstahl der Pumpe und der Brunnenausrüstung zu verhindern.

Eine zuverlässige Kopfplatte verbessert den Betrieb und die Wartung des Brunnens. Es wird sogar angenommen, dass eine dichte Kopfplatte sich positiv auf die Ergiebigkeit von Filterbrunnen auswirkt, da auf diese Weise zusätzlicher Druck erzeugt wird.

Ein guter Brunnenkopf kann auch als Adapter verwendet werden, wenn Wasserzufuhrrohre mit unterschiedlichem Durchmesser eingesetzt werden müssen.

Was sollte man über Brunnenköpfe wissen?

In einem Baumarkt ist es nicht schwierig, eine Kopfplatte zu erwerben, die Auswahl dieser Geräte ist recht groß. Zunächst sollte man die Kopfplatte genau entsprechend den Maßen des eigenen Futterrohrs auswählen. Der zweite wichtige Punkt ist das Material, aus dem die Vorrichtung gefertigt ist.

Im Handel sind folgende Arten von Brunnenköpfen erhältlich:

• Kunststoff – halten Belastungen bis 200 kg stand;
• Stahl – zulässige Belastungen nicht mehr als 500 kg
• Gusseisen – können über 500 kg tragen, sind aber selbst recht schwer.

Aus Kostengründen ziehen viele einen Stahlbrunnenkopf einer gusseisernen Variante vor. Natürlich ist das Stahlprodukt deutlich günstiger. Aber man sollte bedenken, dass die Lebensdauer eines solchen Modells auch deutlich kürzer ist.

Obwohl industrielle Modelle von Brunnenköpfen rund gefertigt werden, kann die äußere Konfiguration beliebig sein, z. B. quadratisch. Hauptsache ist, einen zuverlässigen Schutz und Dichtheit zu gewährleisten.

Normalerweise kann man für einen relativ flachen Brunnen bis zu 50 m Tiefe ein Kunststoff- oder Stahlmodell nehmen, da die Belastung in solchen Fällen selten 100 kg übersteigt.

Das Gewicht leistungsstärkerer Ausrüstung für einen artesischen Brunnen kann jedoch 250 kg überschreiten. Hier sollte ein robusterer Brunnenkopf verwendet werden.

Genaue Angaben zu den Geräteeigenschaften sind im technischen Datenblatt des Produkts enthalten, sodass alle Details bereits vor dem Kauf geklärt werden können.

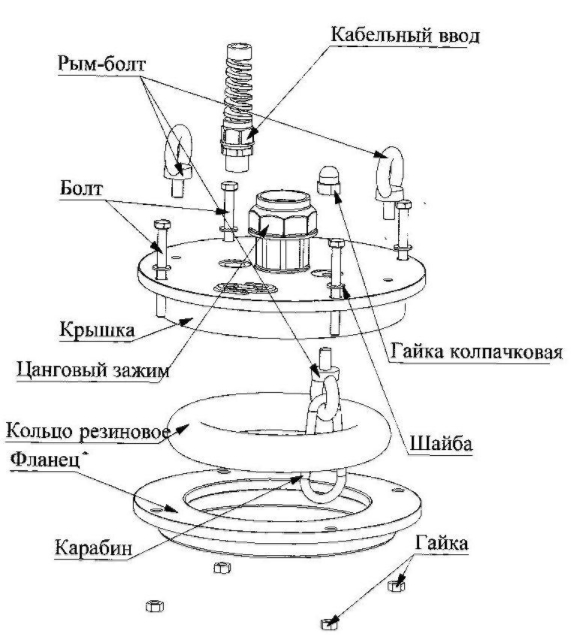

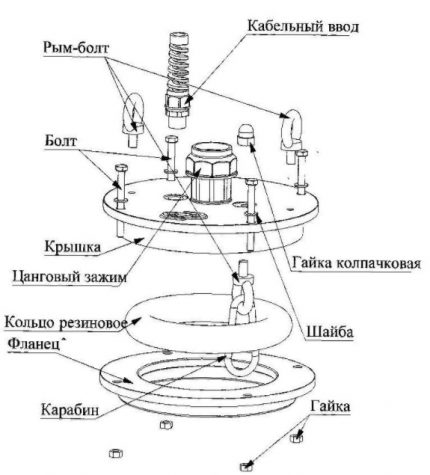

In diesem Schema ist der Aufbau eines herkömmlichen Brunnenkopfes detailliert dargestellt. Im unteren Flansch ist eine Öffnung für das Futterrohr vorgesehen, und im oberen Deckel sind Öffnungen für die Leitungen angebracht (+)

Einer der Vorteile des Brunnenkopfaufbaus ist, dass er recht einfach ist.

Ein solches Aggregat besteht aus drei Hauptelementen:

• Deckel;
• Flansch;
• Dichtring.

Zusätzlich kann das Gerät je nach Modell ausgestattet sein mit:

• Ringschrauben;
• Kabeleinführung für den Elektroantrieb;
• Satz Karabiner;
• Anschlussstutzen für das Wasserzufuhrrohr;
• mit Befestigungsschrauben.

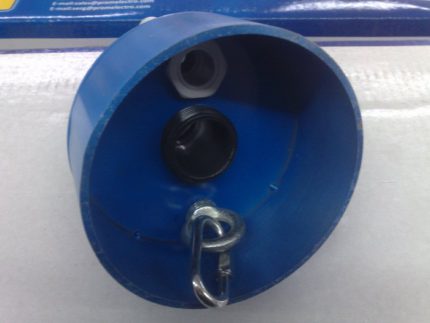

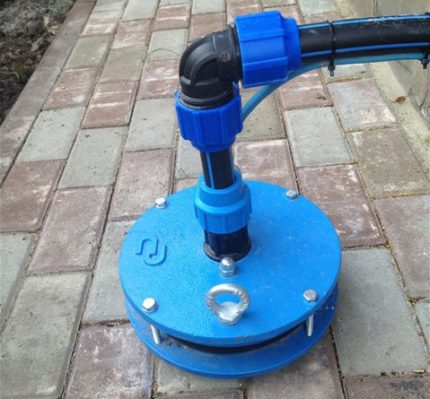

Die Ringschraube ist eine normale Schraube, deren oberer Teil als Ring ausgeführt ist. Diese Elemente werden zum Aufhängen von Anlagen, zur Befestigung von Seilen usw. verwendet. Die Ringschrauben werden oben am Kopfstück angebracht, um das Anheben des Deckels zu erleichtern, und unten zum Aufhängen der Pumpe.

Falls die Ringschrauben aus irgendeinem Grund nicht im Lieferumfang enthalten sind, können sie bei Bedarf separat erworben und an das Metallkopfstück angeschweißt werden.

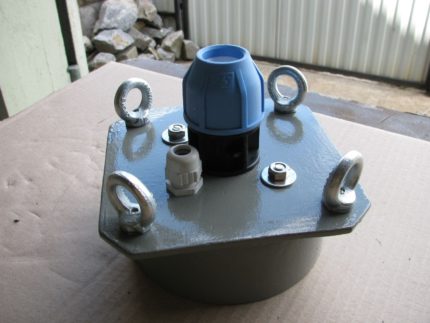

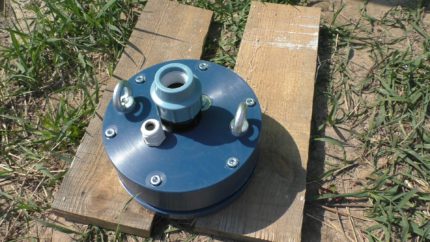

Zwei Ringschrauben auf der Oberfläche dieses Kopfstücks dienen als Vorrichtungen zum Anheben des Deckels. Manchmal wird dafür sogar spezielles Hebezeug verwendet, da das Gewicht einer leistungsstarken Tauchpumpe über 200 kg betragen kann.

Die Kabeldurchführung ist ein nützliches Element, das den Elektrokabel vor versehentlichen Beschädigungen schützt. In der Regel ist sie mit einer speziellen Feder ausgestattet, die eine zuverlässige Befestigung und Dichtheit der Konstruktion gewährleistet. Die Schrauben, die Deckel und Flansch verbinden, können eine besondere „geheime“ Konstruktion aufweisen.

Dies ermöglicht einen zusätzlichen Schutz des Brunnens vor unbefugtem Eingriff. Wenn das Kopfstück mit normalen Schrauben ausgestattet ist, ist es sinnvoll, diese durch Sicherheitsschrauben zu ersetzen.

Es gibt Elemente, die speziell für den Einsatz unter hohen Feuchtigkeitsbedingungen ausgelegt und durch eine spezielle Kunststoffbeschichtung vor Korrosion geschützt sind. Wenn möglich, sollte man diesen Komponenten den Vorzug geben.

Brunnenkopfstücke sind normalerweise mit einer speziellen Kennzeichnung versehen, die sofort einen Eindruck von den Eigenschaften des Produkts vermittelt. Am Anfang der Aufschrift stehen meist die Buchstaben OS, die einfach als „ogolovok skwaschinny“ (Brunnenkopfstück) entschlüsselt werden.

Die erste Zahl gibt die Abmessungen des Mantelrohrs an, für das das Produkt bestimmt ist. Wenn nur eine Zahl angegeben ist, ist das Gerät nur für Rohre dieses bestimmten Durchmessers geeignet.

Wenn jedoch ein Bereich angegeben ist, z.B. 140-160, bedeutet dies, dass ein solches Kopfstück mit Mantelrohren unterschiedlichen Durchmessers in diesem Bereich installiert werden kann. Die zweite Zahl gibt die Parameter des Wasserzuleitungsrohrs an, das mit diesem Kopfstück verbunden werden kann.

Kunststoffkopfstücke werden zusätzlich mit dem Buchstaben „P“ gekennzeichnet, bei Metallprodukten fehlt eine solche Kennzeichnung.

Wenn also auf dem Produkt die Kennzeichnung OS-152/32P angebracht ist, handelt es sich um ein Kopfstück, das für ein Mantelrohr mit einem Durchmesser von 152 mm hergestellt wurde und mit einem Adapter für ein Wasserrohr mit einem Durchmesser von 32 mm ausgestattet ist. Das Produkt besteht aus Kunststoff.

Wenn die Kennzeichnung wie OS-152/32 aussieht, handelt es sich um ein Produkt mit genau denselben Eigenschaften, jedoch aus Metall gefertigt.

Der Preis für ein fertiges Kopfstück kann zwischen 50 und 120 Dollar liegen. Dies sind ungefähre Preise, bei Bedarf kann man auch eine günstigere Variante finden. Man sollte jedoch bedenken, dass der Kauf eines Modells zu einem allzu attraktiven Preis unangenehme Überraschungen aufgrund mangelhafter Verarbeitungsqualität mit sich bringen kann.

Derzeit erfreuen sich die Bohrkopfkappen der Firma "Dschilex" großer Beliebtheit.

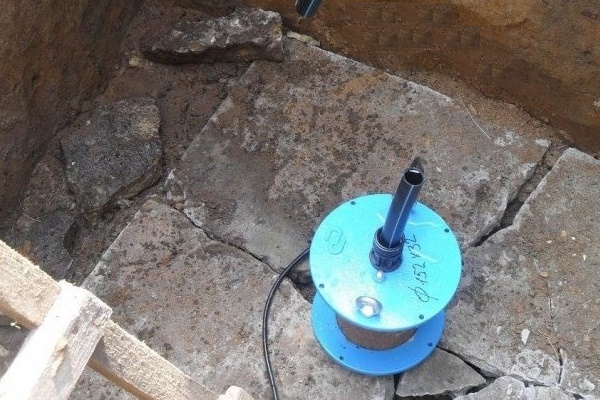

Montageregeln für das Gerät

Da die Konstruktion der Bohrkopfkappe insgesamt sehr einfach ist, sollte auch ihre Installation keine besonderen Probleme bereiten. Dennoch gibt es bestimmte Regeln, die während der Montagearbeiten beachtet werden müssen.

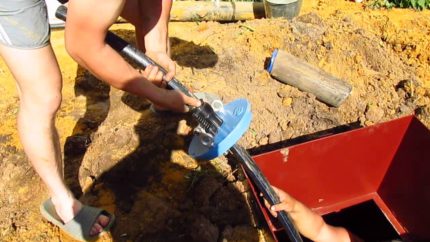

Bei der Installation der Bohrkopfkappe auf den Brunnen wird in der Regel die folgende Vorgehensweise eingehalten:

1. Der Rand des Verrohrungsrohrs wird vorbereitet.
2. Der Flansch wird so auf das Rohr gesetzt, dass seine Kante nach unten zeigt.
3. Der Dichtungsring wird eingesetzt.
4. Das Pumpenseil wird befestigt.
5. Das Elektrokabel wird durch den entsprechenden Eingang geführt.
6. An den Anschlussstutzen wird ein Schlauch oder ein Teil des Wasserzuleitungsrohrs angeschlossen, dessen anderes Ende an der Pumpe befestigt wird.
7. Die Pumpe wird in den Brunnen abgesenkt.
8. Die Abdeckung schließt sich unter der Wirkung des Gewichts der Tauchpumpe.
9. Der Flansch und die Abdeckung werden mit Schrauben verbunden, die gleichmäßig festgezogen werden.

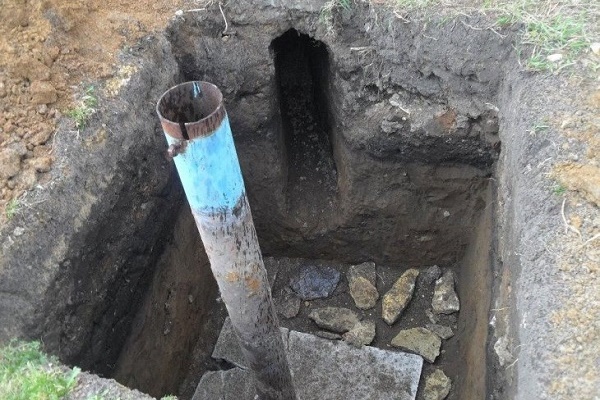

Die Vorbereitung des Randes des Verrohrungsrohrs beginnt damit, dass sein Rand exakt horizontal abgeschnitten wird. Dadurch kann die Bohrkopfkappe in einer Ebene platziert werden, die senkrecht zur Verrohrungssäule steht.

Nachdem das Rohr auf die richtige Höhe zugeschnitten wurde, sollte sein Rand sorgfältig poliert werden. Für diese Arbeiten eignet sich eine gewöhnliche "Flex" mit einem Satz entsprechender Aufsatzscheiben.

Vor der Installation der Bohrkopfkappe wird empfohlen, das metallene Verrohrungsrohr zusätzlich mit einer speziellen Metallfarbe zu schützen. Der Dichtungsring lässt sich manchmal nur schwer auf das Verrohrungsrohr aufsetzen und auch das Herunterschieben ist nicht immer einfach.

Um das Problem zu lösen, wird empfohlen, ein geeignetes Schmiermittel zu verwenden, z. B. Autol oder Spezialöl.

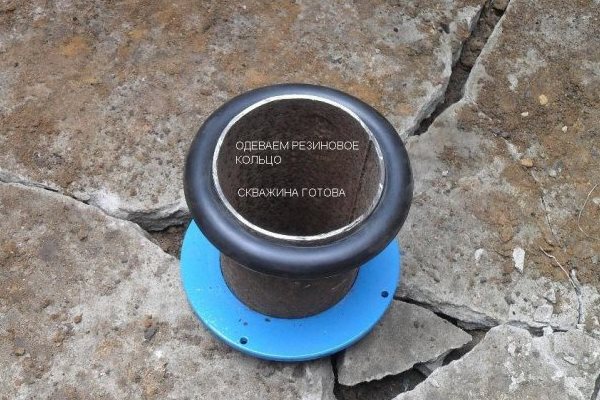

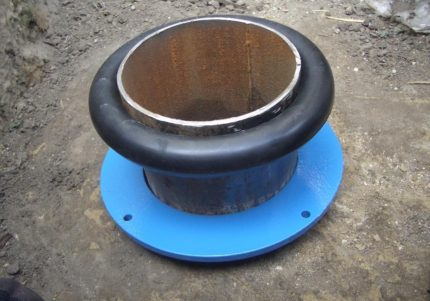

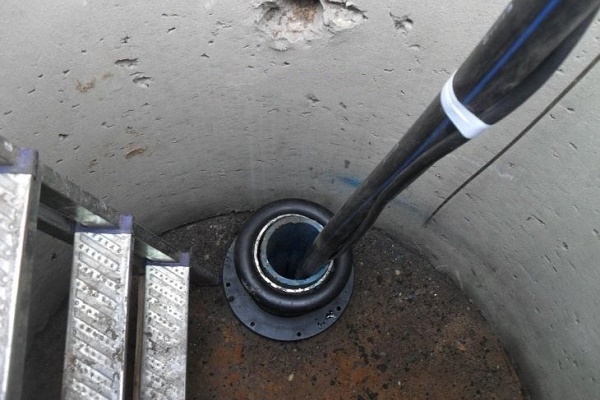

Der Gummidichtring muss fest am Futterrohr anliegen. Um die Montage zu erleichtern, werden Schmiermittel wie z. B. Autofett verwendet.

Um schnell Wasser aus dem fertigen Brunnen zu bekommen, lassen manche Grundstückseigentümer sofort die Pumpe hinein, während sie die Montage der Kopfplatte auf später verschieben. Das ist die falsche Vorgehensweise. Zuerst werden der Flansch und der Dichtring angebracht, und dann kann die Pumpe in den Brunnen abgesenkt werden. Andernfalls müsste man sie für die Montage der Kopfplatte wieder herausziehen und erneut absenken.

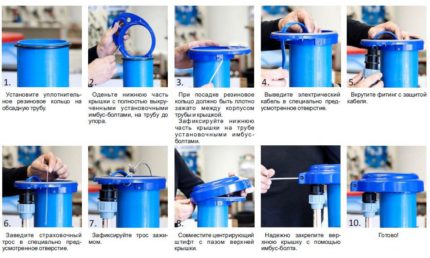

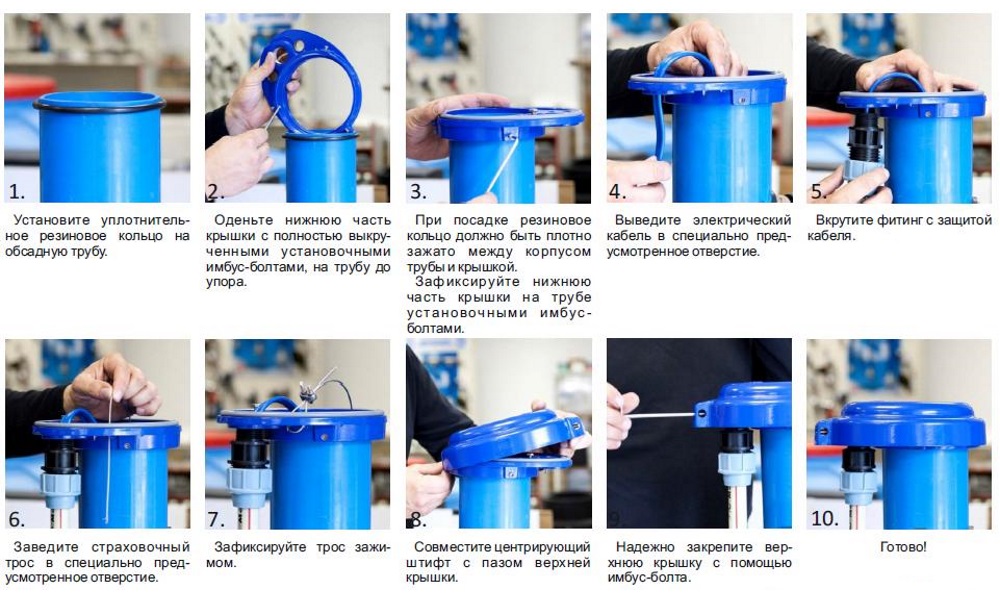

In diesem Schema sind alle Schritte detailliert aufgeführt, die bei der Montage eines der Modelle des Brunnenkopfes ausgeführt werden müssen (+)

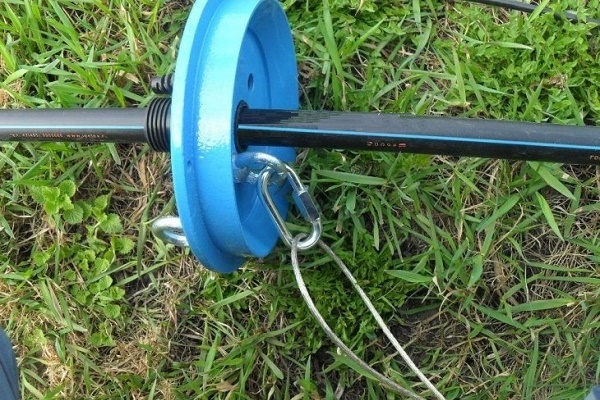

Dies ist nicht die beste Lösung, da das Risiko einer Beschädigung der Rohrtour und der Ausrüstung steigt und die Prozedur selbst recht aufwendig ist. Zur Befestigung des Seils an der Pumpe und am Brunnenkopf werden spezielle Karabiner verwendet.

Die Länge des Seils muss der Eintauchtiefe des Geräts entsprechen. Die Pumpe sollte erst dann in den Brunnen hinabgelassen werden, wenn alle anderen Elemente in die entsprechenden Anschlüsse des Brunnenkopfdeckels eingesetzt wurden.

An der Öffnung für das Stromkabel befindet sich eine spezielle Klemme. Diese muss leicht gelockert werden, sodass das Kabel ungehindert gleiten kann. Wenn das Kabel gequetscht wird oder so angebracht ist, dass ein Teil des Gerätegewichts darauf lastet, kann es brechen.

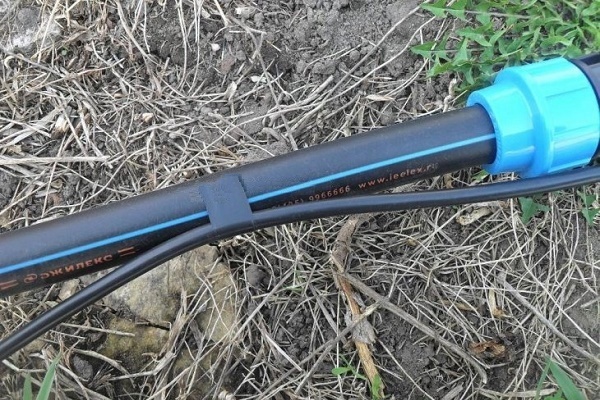

Bevor das Wasserzuleitungsrohr oder der Schlauch an der Kopfplatte befestigt wird, wird sein unteres Ende an die Tauchpumpe angeschlossen.

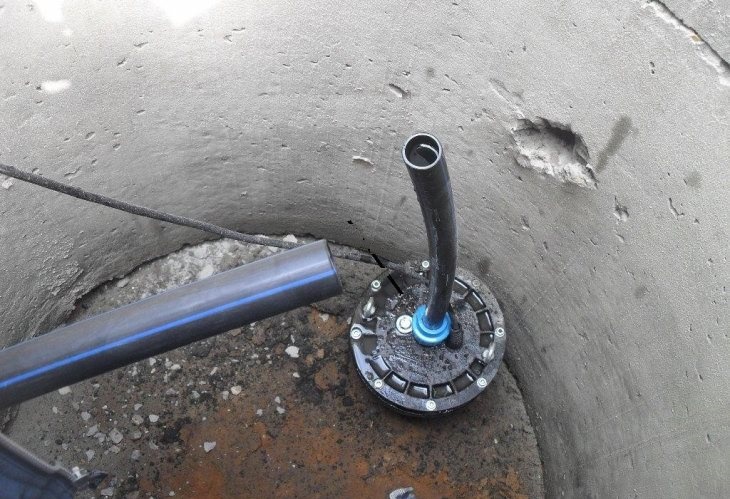

Beim Hinablassen der Pumpe in den Brunnen sollte das Seil allmählich freigegeben werden. Wenn sich das Gerät in der gewählten Tiefe befindet, wird der Deckel geschlossen, und das Gewicht der Pumpe drückt ihn an den Flansch. Die Dichtung gelangt dabei in eine spezielle Nut und wird fest an das Futterrohr gepresst, wodurch eine zuverlässige Abdichtung der Konstruktion gewährleistet wird.

Wenn der Brunnenkopf richtig installiert ist, wird der Dichtring gleichmäßig vom Flansch gegen den Deckel gedrückt, und die Verbindungsöffnungen liegen einander gegenüber. Ist dies nicht der Fall, muss die Ursache gesucht werden; möglicherweise reicht es, die Position des Deckels geringfügig zu verändern.

Die Verbindungsschrauben sollten gleichmäßig angezogen werden, um ein Verziehen des Deckels nach einer Seite zu vermeiden. Es ist nicht notwendig, maximale Kraft aufzuwenden.

Eine zu feste Verbindung des Deckels mit dem Flansch kann den Gummidichtring beschädigen, was die Dichtheit der Konstruktion beeinträchtigt. Aber auch eine zu lockere Verbindung ist nicht zulässig. Wenn die Schrauben nicht fest genug angezogen sind, lässt sich der Brunnenkopf einfach vom Rohr abnehmen; dann ergibt ihre Montage keinen Sinn.

Wenn am Deckel des Brunnenkopfes ein Seil mit einer schweren Pumpe befestigt ist, sollte die Montage des Brunnenkopfes besser zu zweit durchgeführt werden, um die Pumpe vorsichtig in den Brunnen hinabzulassen und den Deckel an seinen Platz zu setzen.

Nachdem der Deckel montiert und fixiert ist, ist fast immer ein gewisses Durchhängen des Stromkabels zu beobachten. Das Kabel sollte so gewählt werden, dass es nicht durchhängt, aber auch nicht unter Spannung steht.

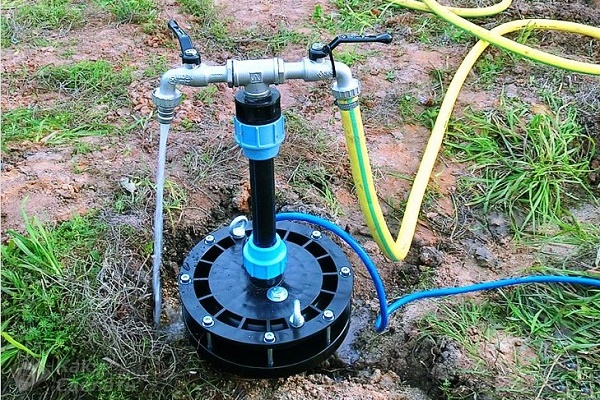

Jetzt kann das Wasserrohr an den Anschlussstutzen angeschlossen werden. Dann wird üblicherweise die Pumpe eingeschaltet, um die korrekte Montage des Kopfstücks und seinen Zustand unter Arbeitslast zu beurteilen.

Selbstgebauter Brunnenkopf

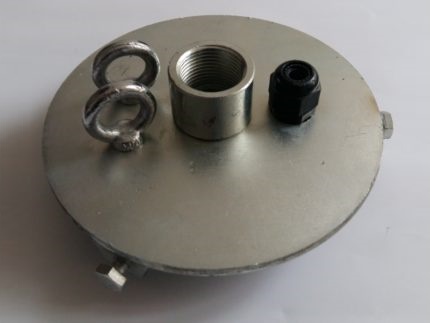

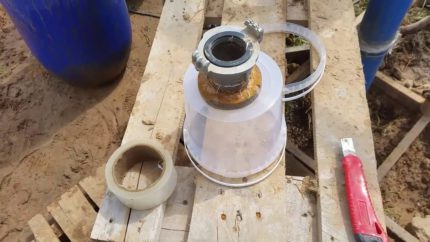

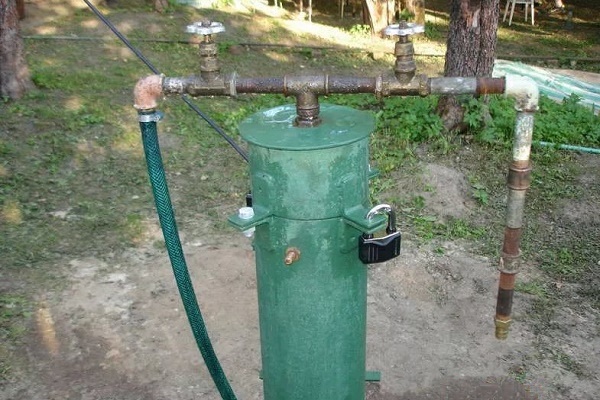

Da der Brunnenkopf nicht besonders kompliziert aufgebaut ist, kann man ihn selbst herstellen. Dazu verwendet man rostfreien Stahlblech mit einer Dicke von 10 cm.

Ein Brunnenkopf aus dünnerem Metall wäre nicht ausreichend stabil. Aber auch zu große Materialstärken sind nicht nötig, da dies eine unnötig hohe Belastung der Konstruktion verursacht.

Ein Brunnenkopf wird am besten aus einem Edelstahlblech gefertigt. Die Materialstärke sollte mindestens 10 mm betragen.

Zuerst wird der Flansch ausgeschnitten, also ein rundes Element mit einer inneren Öffnung. Die Abmessungen dieser Öffnung müssen so sein, dass das Futterrohr hindurchpasst. Der Deckel ist ein weiterer Metallkreis, aber die Löcher darin sind ganz anders. In der Mitte wird normalerweise ein Loch für den Anschlussstutzen des Wasserrohrs angebracht.

Anschließend wird eine Öffnung mit kleinerem Durchmesser ausgeschnitten, sie ist für das Stromkabel bestimmt. Die Öffnung für den Anschlussstutzen sollte recht groß sein, sie kann mit einem Schweißgerät ausgeschnitten werden. Das Kabel-Loch kann mit einer Bohrmaschine und einem passenden Bohrer gebohrt werden.

Nach Abschluss der Schneid- und Schweißarbeiten sollten die Löcher und andere Teile des Kopfstücks mit einer Feile bearbeitet werden, um Unebenheiten, Grate usw. zu beseitigen.

Es müssen auch drei Ringschrauben an den Deckel geschweißt werden. Eine davon wird an die Unterseite des Deckels geschweißt, sie wird zur Schlaufe für die Befestigung des Seils, an dem die Pumpe hängt.

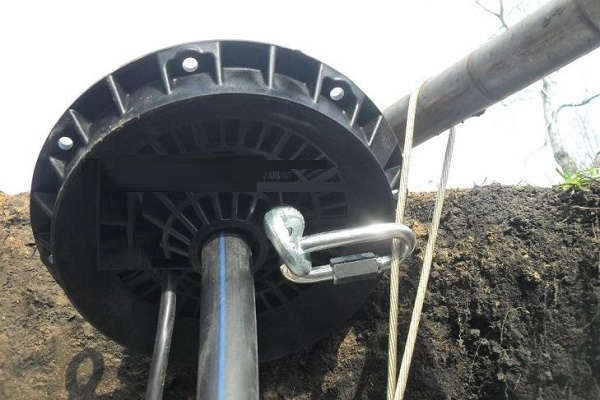

An der Unterseite dieses Brunnenkopfes ist eine Ringschraube befestigt. Daran ist ein Karabinerhaken angebracht, der für das Seil bestimmt ist, das die Tauchpumpe hält.

An die Oberseite des Deckels werden zwei Ringschrauben geschweißt. Sie dienen als eine Art Griff, mit dem der Brunnenkopf leicht geöffnet werden kann. Bei Bedarf können die Ringschrauben durch eine Ringmutter ersetzt werden, die manchmal sogar praktischer ist als die Schraube.

Manche Handwerker haben dieses Element erfolgreich durch ein Stück Metallstab ersetzt, der zu einem Ring gebogen wurde und den passenden Durchmesser hatte.

Im Deckel und im Flansch müssen ebenfalls Löcher für die Befestigungsschrauben gebohrt werden. Es wird empfohlen, beide Teile gleichzeitig zu bohren, indem man sie mit einem Schraubstock oder einer Zwinge zusammenspannt. Das gewährleistet eine genauere Übereinstimmung der Löcher beim Einbau des fertigen Brunnenkopfes.

Erfahrene Fachleute empfehlen außerdem, zunächst alle erforderlichen Löcher im Flansch und im Kopf zu bohren und erst dann den Adapter, die Ringschrauben usw. anzuschweißen. Selbstverständlich sollten die Befestigungsschrauben vorher besorgt werden.

Ihr Durchmesser muss den Löchern entsprechen, und die Länge muss ausreichend sein, um den Deckel, den Flansch und die dazwischen liegende Dichtung zu verbinden.

Während das Schneiden und Schweißen von Blech in der Regel keine Schwierigkeiten bereitet, können selbst erfahrene Handwerker bei der Suche nach einer geeigneten Dichtung auf Probleme stoßen. Der zuverlässigste Weg, das benötigte Element zu beschaffen, ist der Kauf beim Hersteller oder in einem Fachgeschäft. –

Leider passen industriell gefertigte Dichtungen mit Standardmaßen nicht immer für einen selbstgebauten Kopf. Eine Dichtung kann aus einem Stück dicken Gummis geschnitten werden, falls ein solches zur Hand ist. Es wird angenommen, dass eine 5 mm dicke Gummischicht ausreicht. Der Innendurchmesser sollte so gewählt werden, dass er fest auf das Futterrohr passt.

Dies gewährleistet eine ausreichende Abdichtung des Kopfes, nachdem er montiert wurde. Einige Bastler empfehlen, einen Ring aus einem alten Autoschlauch als Dichtung zu verwenden. Eine unkonventionelle Idee zur Herstellung einer Dichtung ist das Gießen aus Silikon. – Allerdings muss in diesem Fall eine Form in entsprechender Größe und Konfiguration hergestellt werden.

Um einen Bohrlochkopf selbst zu fertigen, können beliebige geeignete Materialien verwendet werden. Ein aus Kunststoff und Klebeband gefertigter Kopf wird jedoch niemals so zuverlässig sein wie ein industrielles Modell.

Auf jeden Fall muss die Dichtung ausreichend fest sein, um eine zuverlässige Abdichtung des Kopfes zu gewährleisten und lange zu halten. Dieses Element steht unter ständiger Druckbelastung. Minderwertiger Gummi kann schnell zerfallen, was die Verbindung der Konstruktion schwächt.

Bei der Montage eines selbstgebauten Bohrlochkopfes wird empfohlen, das Stromkabel mit einer speziellen Schrumpfmuffe zu schützen. Für die Montage wird eine Heißluftpistole benötigt.

Einige Handwerker verwenden anstelle des unteren Flansches drei Metallwinkel, die einfach sorgfältig an das metallene Futterrohr angeschweißt werden. Die Konstruktion des Deckels bleibt in diesem Fall gleich, und die Montagelöcher werden sowohl in den Winkeln als auch im Deckel gebohrt.

Fazit und nützliche Videos zum Thema

Der Montagevorgang des Kopfes kann im folgenden Video angesehen werden, auch wenn das Anschließen der Versorgungsleitungen, das Aufhängen der Pumpe usw. nicht gezeigt wird.

Hier können Sie eine Übersicht verschiedener Modelle von Bohrlochköpfen sehen:

Eine interessante Variante eines selbstgebauten Kopfes wird im folgenden Video gezeigt:

Ein guter Bohrlochkopf ist ein wichtiger Bestandteil des Wasserversorgungssystems von Haus und Grundstück. Wenn das Modell richtig ausgewählt und installiert wird, schützt der Kopf den Brunnen zuverlässig und verlängert seine Lebensdauer.

Haben Sie praktische Kenntnisse in der Installation eines Brunnenkopfes? Teilen Sie Ihr gesammeltes Wissen oder stellen Sie Fragen zum Thema in den Kommentaren unten. Wenn Sie den Brunnenkopf selbst gebaut haben, können Sie ein Foto Ihres Werks anhängen.
