Ablaufgarnitur für Badewanne: Überblick über die Arten von “Überlauf-Ablauf-Systemen” + Schritt-für-Schritt-Montageanleitung

Moderne Innovationen beeinflussen auch den Sanitärbereich, in dem in letzter Zeit viele interessante Neuheiten erschienen sind. Eine davon ist die Ablaufgarnitur für die Badewanne, die auch als “Überlauf-Ablauf-System” bekannt ist.

Ursprünglich bestanden solche Vorrichtungen aus zwei getrennten Elementen: einem Siphon und einem Überlaufrohr, deren Montage unabhängig voneinander erfolgte. Später wurden diese Teile zu einer kompakten Konstruktion vereint.

Die Installation des Überlauf-Ablaufs bereitet keine besonderen Schwierigkeiten – jeder Heimwerker kann die Arbeit ausführen. Vorher müssen Sie sich jedoch für die Art der Ablaufgarnitur entscheiden und sich mit der Montagetechnik vertraut machen. Alle notwendigen Informationen finden Sie in unserem Artikel.

Wir haben die Besonderheiten verschiedener Modelle von Sanitärvorrichtungen ausführlich dargelegt, praktische Tipps zur Auswahl der Ablaufgarnitur gegeben und Schritt-für-Schritt-Anleitungen zur Installation des Systems an der Badewanne vorbereitet.

Funktionsprinzip und Konstruktion des Geräts

Die Standard-Ablaufgarnitur für die Badewanne ist im Wesentlichen eine komplexere Konstruktion als ein gewöhnlicher Siphon. Ihr Lieferumfang umfasst ein spezielles Rohr und Bedienelemente, die am Überlauf befestigt werden.

Dank des Rohrs wird überschüssige Flüssigkeit in den Siphon abgeleitet, was ein Überlaufen der Badewanne und ein Überfließen des Wassers über den Rand verhindert.

Ein solches System macht es überflüssig, das Ablaufloch mit einem Stöpsel zu verschließen. Es ermöglicht auch, den Wasserablauf so einzustellen, dass seine Menge dem Volumen des zufließenden Wassers entspricht. So kann man in der Badewanne baden und dabei im fließenden Wasser entspannen.

Das Überlauf-Ablauf-System ermöglicht auch die Kontrolle des Wasserabflusses. Dazu wird am Überlauf ein Drehgriff montiert, der mit einem kleinen Metallseil mit dem Ablaufventil verbunden ist, das im unteren Siphon installiert ist.

Durch Drehen des Griffs in verschiedene Richtungen kann die Spannung des Seils eingestellt werden, was wiederum die Durchflussleistung des Siphonablaufs beeinflusst.

Varianten der Sanitärprodukte nach Material

Ablaufgarnituren für Badewannen werden in einer breiten Palette hergestellt.

Gemäß zwei grundlegenden Kriterien gibt es zwei Varianten der anerkannten Klassifikation.

• nach dem Material, aus dem das Produkt hergestellt ist;
• nach den technologischen Besonderheiten der Konstruktion.

Für die Herstellung der meisten Sanitärsysteme werden die folgenden Materialien verwendet:

• hochfeste Polymere;
• Buntmetalle/Legierungen – Bronze, Kupfer, Messing;
• Edelstahl, der als Schutzschicht mit Chrom überzogen wird.

Betrachten wir die Besonderheiten von Produkten aus unterschiedlichen Materialien.

Variante #1 – aus Kunststoff

Für Systeme aus hochfestem Kunststoff sind die folgenden Besonderheiten charakteristisch:

• lange Nutzungsdauer;
• Das Material wird auch bei längerer Feuchtigkeitseinwirkung nicht zerstört;
• relativ niedriger Preis;
• einfache Montage und Bedienung;
• glatte Innenfläche, die die Bildung von Verstopfungen verhindert;
• Beständigkeit gegen moderne Reinigungsmittel, deren Zusammensetzung häufig aggressive Chemikalien enthält.

Gleichzeitig hat der Kunststoff-Abfluss mit Wellrohr gewisse Nachteile, von denen die übermäßige Sprödigkeit des Materials, die bei der Montage besondere Aufmerksamkeit erfordert, sowie die Erweichung des Polymers unter dem Einfluss von heißem Wasser die wichtigsten sind.

Bei der Montage des Polymer-Abflusses-Überlaufs für die Badewanne ist es wichtig, die Befestigungsstellen auf Grate zu überprüfen, die beim Gießen der Produkte entstehen können. Wenn solche Mängel festgestellt werden, müssen sie entfernt werden, da bei Vorhandensein eines solchen Mangels eine feste Verbindung aller Komponenten der Konstruktion nicht möglich ist.

Heißes Wasser führt zu einer Verformung des Rohrs an Stellen, an denen aufgrund falscher Installation Spannungsbereiche entstanden sind.

Variante #2 – aus Metall

Sanitärvorrichtungen aus Buntmetallen oder poliertem/verchromtem Stahl sind in der Beliebtheit etwas geringer als Kunststoff-Pendants. Sie sind robust und langlebig, haben jedoch einen viel höheren Preis.

Moderne Abflussgarnituren für Badewannen sind komplexe Systeme, die den Installationsprozess der Sanitäranlagen erheblich vereinfachen und die Steuerung des Wasserablaufs während der Benutzung ermöglichen.

Ein Nachteil solcher Produkte ist auch die Komplexität der Installation: Bei der Montage der Konstruktion müssen die Teile des Produkts mit Spezialwerkzeugen genau angepasst werden.

Metall-Abflussgarnituren neigen zur Bildung von Fett- und anderen Ablagerungen, sie können durch aktive Substanzen (Säuren, Laugen) beschädigt werden, die manchmal in Haushaltschemikalien enthalten sind.

Konstruktionsmerkmale von Überlauf-Ablauf-Systemen

Nach den technischen Merkmalen lassen sich die Modelle in die folgenden Kategorien unterteilen:

• universelle;
• halbautomatische;
• automatische.

Am beliebtesten ist die erste Konstruktionsvariante, die sich durch Einfachheit und erschwinglichen Preis auszeichnet.

Einfache universelle Vorrichtungen

Ein charakteristisches Merkmal solcher Vorrichtungen ist die allseits bekannte Kette mit einem daran befestigten Stöpsel, der den Siphonabfluss verschließt. Diese Vorrichtungen werden an Standard-Badewannenmodellen montiert, bei denen der Abstand von der Mitte der Überlauföffnung bis zur Mitte des Abflusses 57,5 cm nicht überschreitet.

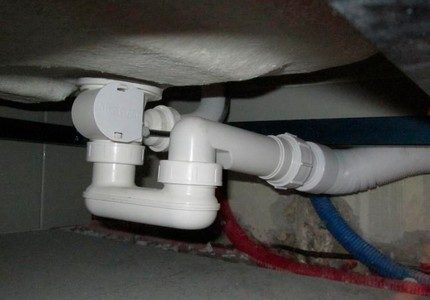

Bei Kunststoffsystemen werden alle Teile der Vorrichtung mithilfe spezieller Klemmverschraubungen mit Gummidichtungen miteinander verbunden. Dies ermöglicht den Zusammenbau der Konstruktion ohne zusätzliche Werkzeuge.

Die Installation einer universellen Ablaufgarnitur ist äußerst einfach und kann von fast jedem durchgeführt werden, auch ohne große Erfahrung oder spezielle Kenntnisse.

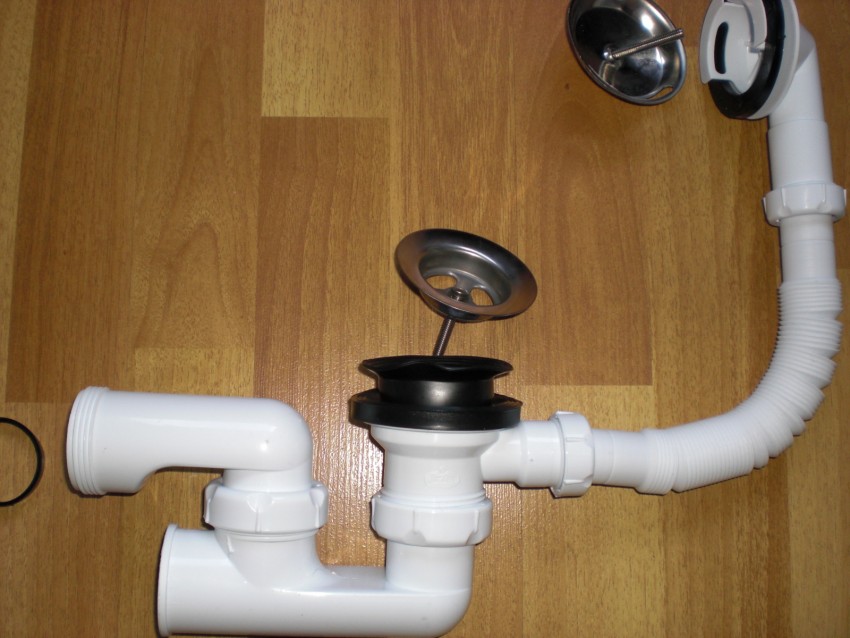

Die Vorrichtung besteht aus vier Komponenten, und zwar:

• einem direkt unter der Badewanne angebrachten Siphon;
• einem Ablaufstutzen für die untere Öffnung;
• einer Gitterabdeckung, die die vorherige Komponente ergänzt; die Abdeckung hat eine Vertiefung, in die ein Deckel eingesetzt wird;
• einem Wellrohr, das die obere Überlauföffnung mit dem Siphon verbindet, der dazu dient, überschüssiges Wasser abzuleiten und ein Überlaufen der Badewanne zu verhindern.

Derartige Ablaufgarnituren können aus den oben beschriebenen verschiedenen Materialien gefertigt werden.

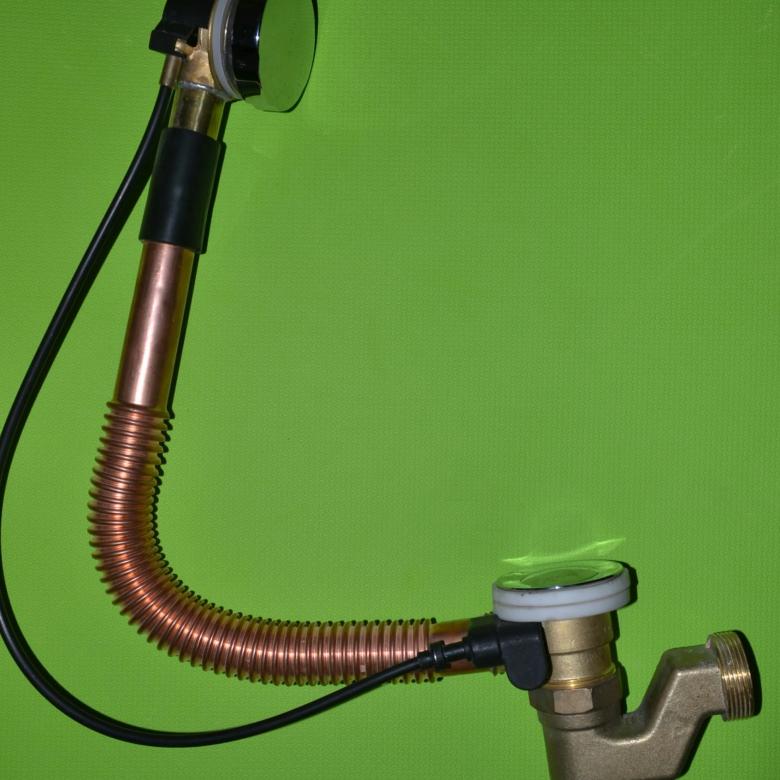

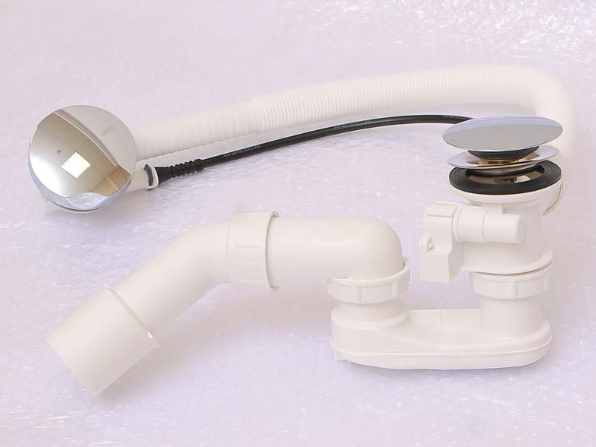

Bequeme halbautomatische Ablaufgarnitur

Dieses System unterscheidet sich von der universellen Variante durch einen beiliegenden Mechanismus, mit dem der Abfluss reguliert werden kann. Zu diesem Zweck wird an der oberen Öffnung nicht nur ein Wellrohr, sondern auch ein Drehgriff angebracht, der über ein Metallseil mit der unteren Abflussöffnung verbunden ist.

Durch Betätigen des Griffs kann der Öffnungsgrad des Ablaufstutzens gesteuert werden, sodass der Wasserabfluss reguliert werden kann, ohne einen speziellen Deckel verwenden zu müssen.

Bei solchen Systemen ist das Überlaufgerät als Bediengriff der Abflussvorrichtung getarnt, was dem System ein ästhetisches und stilvolles Aussehen verleiht.

Dabei kann das Design des Griffs der halbautomatischen Ablaufgarnitur sehr vielfältig sein, und zwar in Form von:

• einem dekorativen Ventil;
• einem Knopf;
• einem Hebel;
• einem Drehring.

Ein wichtiger Vorteil der Konstruktion ist der Komfort bei der Nutzung, da sich der Griff im oberen Bereich der Badewanne befindet: Sie brauchen sich nicht zum Boden zu beugen oder sich sogar die Hände nass zu machen.

Zu den wesentlichsten Nachteilen zählt die relativ hohe Zerbrechlichkeit der Kunststoffteile, weshalb es bei zu starker Einwirkung auf den Bedienhebel häufig zu Schäden am Mechanismus kommt.

Es ist hinzuzufügen, dass die Montage einer Ablaufgarnitur mit halbautomatischem Abfluss für Laien recht schwierig ist, da sie bestimmte Kenntnisse erfordert.

Automatische Systeme für die Badewanne

Die Funktionsweise dieses Ablaufgarniturentyps erfolgt ohne Verwendung von Seilen und Drehelementen. Wie das vorhergehende Gerät ist der Automat mit einem Überlaufrohr ausgestattet, wobei sich im unteren Teil des Ablaufs ein spezielles Ventil befindet: Bei Betätigung wird eine Öffnung zugänglich, durch die das Wasser in den Siphon abfließt.

Die Montage der automatischen Ablaufgarnitur ist recht einfach, selbst ein Anfänger kommt damit zurecht. Allerdings hat das Gerät einen wesentlichen Nachteil: Das Druckventil hat eine geringe Durchflusskapazität. Zudem setzt es sich aufgrund der geringen Öffnungsgröße schnell zu.

Das Betätigen des Hebels ist recht einfach: Sie können dies mit der Hand oder sogar dem Fuß tun. Es ist auch eine Arretierung des Ventils in gedrückter Position vorgesehen, damit Sie es nicht halten müssen, bis die gesamte Flüssigkeit die Wanne verlassen hat.

Zu den Nachteilen solcher Produkte gehören:

1. Relativ hohe Kosten. Sie sind um ein Vielfaches teurer als gewöhnliche mechanische Vorrichtungen.
2. Notwendigkeit zusätzlicher Bewegungen. Um den Ablauf zu schließen, um Wasser für ein Bad einzulassen oder das Becken zweckentfremdet zu nutzen (z. B. zum Waschen), muss man sich bücken.
3. Mögliche Defekte. Der anfälligste Teil der automatischen Vorrichtung ist die Feder, die das Ventil hält und betätigt. Bei einem Defekt muss das gesamte System vollständig ausgetauscht werden.

Bei der Auswahl solcher Produkte sollten Sie Herstellern den Vorzug geben, die sich bewährt haben, um das Risiko von Störungen zu minimieren.

Andere Varianten von Vorrichtungen

Eine Unterart des automatischen Systems ist die Ablaufgarnitur mit Befülloption. Diese Modelle übernehmen die Funktionen einer Badarmatur. An die Garnitur wird eine Wasserleitung angeschlossen, sodass das Becken mithilfe eines Mechanismus gefüllt wird, der sich an der Überlauföffnung befindet.

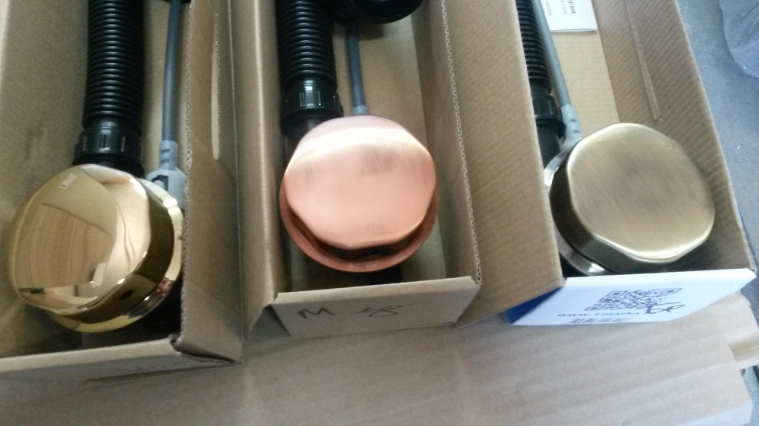

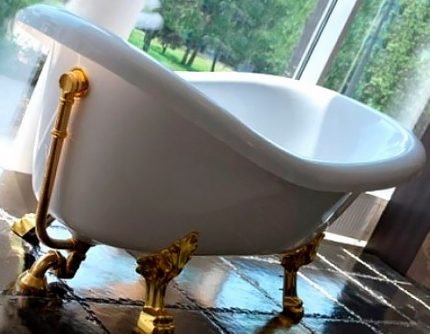

Bei der Auswahl des Produkts ist es auch wichtig, auf die Farbe (weiß, gold, schwarz, kupfer, mit Ornamenten, silber) sowie auf das Design zu achten: So eignet sich eine schwere kupferne oder messingfarbene Ablaufgarnitur ideal für die Gestaltung eines Badezimmers im nostalgischen Retro-Stil.

Darüber hinaus gibt es spezielle Modelle, die auf Kunden- oder Herstellerwunsch für nicht standardmäßige Badewannen angefertigt werden. Dabei werden die besonderen Abmessungen der Becken und der angeschlossenen Leitungen berücksichtigt.

Besonderheiten des Betriebs der Vorrichtungen

Für die korrekte Installation einer Ablaufgarnitur jeglicher Art muss die dem Bausatz beiliegende Anleitung sorgfältig studiert werden: Sie enthält eine detaillierte Montageskizze des Produkts. Es ist auch empfehlenswert, die Eigenschaften des Materials, aus dem das System besteht, sowie die Empfehlungen für den Betrieb und die Reinigung der Konstruktion zu studieren.

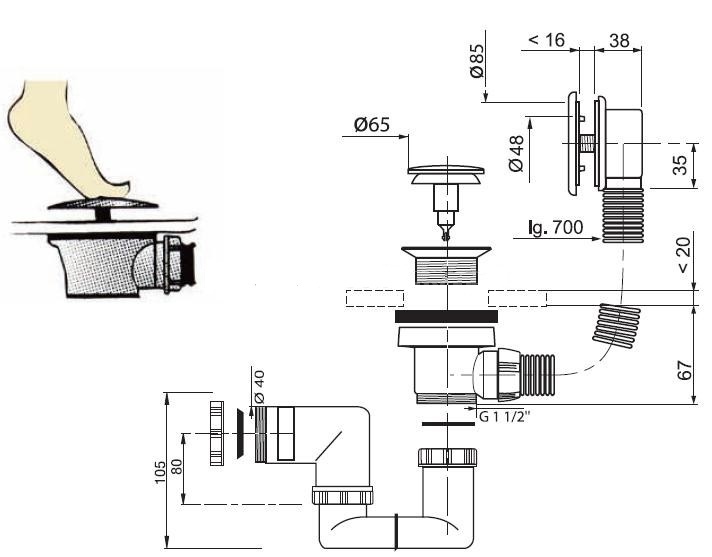

Das Bild zeigt ein detailliertes Schema der automatischen Ablaufgarnitur für eine Badewanne mit automatischem Typ, mit den darauf eingezeichneten Maßen sowie der Art und Weise, wie das System in Gang gesetzt wird (+)

Besonders wichtig sind die Punkte, die die Verwendung von Reinigungsmitteln betreffen: Einige enthalten Säuren und Laugen, die Metallteile beschädigen und dadurch die Ablaufgarnitur unbrauchbar machen können.

Installation des Ablaufgarnitursystems an der Badewanne

Um die Vorrichtung zu montieren, muss das Gerät im Fachhandel erworben werden. Zudem müssen Werkzeuge bereitgehalten werden, deren Zusammenstellung je nach Art der gewählten Ablaufgarnitur variieren kann.

Für die Montage der Ablaufgarnitur benötigte Werkzeuge:

• Für die Installation eines gusseisernen oder stählernen Siphons werden eine Winkelschleifer mit Trennscheibe (ersatzweise ein schmales Metallsägeblatt mit guter Festigkeit) und ein Hammer benötigt.
• Bei der Montage einer automatischen Vorrichtung sind ein kleiner Schlitzschraubendreher sowie ein Satz Innensechskantschlüssel bereitzuhalten.

Zusätzlich werden zwei Schraubendreher (Kreuzschlitz, Schlitz), eine Zange, Silikondichtmasse und Baumwolltücher benötigt.

Demontage der alten Ausstattung

Die Arbeit sollte in mehreren Schritten erfolgen:

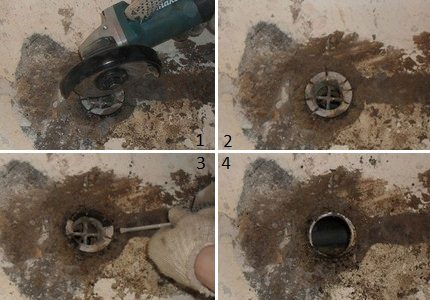

1. Zunächst muss die äußere Schicht der Badewanne gründlich gereinigt werden. Anschließend wird das alte Gerät demontiert.
2. Der alte Kunststoffsiphon wird mit einer Zange herausgedreht; mit demselben Werkzeug wird der Überlauf abgenommen.
3. Die gusseiserne Ablaufgarnitur wird mit einer Winkelschleifer entfernt, in die eine 115-mm-Scheibe eingesetzt werden muss. Die Arbeit erfolgt kreisförmig in Sektoren.
4. Danach ist ein Schlitzschraubendreher einzuführen, um den oberen Teil des alten Siphons, der an der Badewanne anliegt, zu lösen und zu entnehmen.

Dieselben Vorgänge (Abschrauben oder Durchtrennen) sind auch am Überlauf durchzuführen. Anschließend ist mit einem Hammer der Siphon zu lockern und dann aus dem Abwasserrohr herauszuziehen.

Vor der Montage eines neuen Systems muss das alte entfernt werden. Am schwierigsten ist die Beseitigung der alten gusseisernen Ausrüstung: Dies ist nur mit einem Winkelschleifer und einem Hammer möglich.

Bei Schwierigkeiten mit verrosteten Schrauben können Haushaltswerkzeuge wie ein Küchenmesser oder ein Dosenöffner verwendet werden. Mit diesen Hilfsmitteln lässt sich das Edelstahl durchtrennen und die Abdeckung des Abflusslochs entfernen.

Die Demontage des automatischen Systems ist recht einfach. Zunächst ist der Stopfen zu entfernen und die Befestigungsschraube mit einer Zange oder einem Schraubenschlüssel zu lösen. Um die Überlaufschraube zu entfernen, muss die Flügelmutter mit einem kleinen Schlitzschraubendreher gelöst werden. Nach dem Abnehmen ist die Schraube herauszudrehen und die gesamte Konstruktion problemlos zu demontieren.

Montage der normalen Ablaufgarnitur der Badewanne

Die Montage beginnt mit der unteren Dichtung, die im Bausatz zu finden ist (sie ist dicker als die obere). Dieses Teil wird mit Silikon bestrichen und dann an Ort und Stelle gesetzt.

Dies wird wie folgt durchgeführt: Eine Hand schiebt das Element von unten unter die Badewanne, die andere fasst es von oben und führt es in die Öffnung ein.

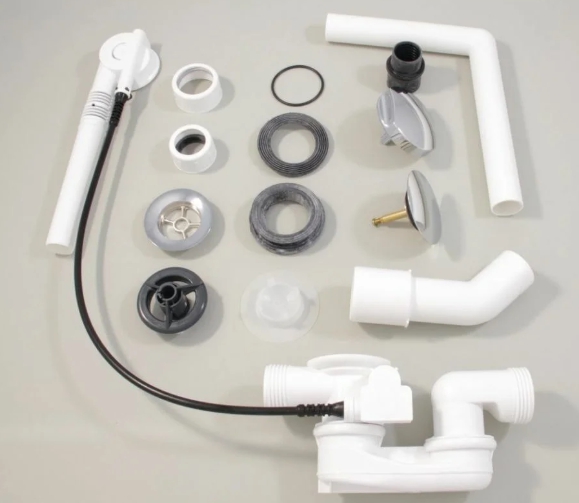

Zuerst müssen Sie die im Laden gekauften Geräte auspacken, ihren Lieferumfang und die Qualität überprüfen sowie die Anleitung sorgfältig lesen. Danach können Sie mit der Montage beginnen.

Das untere Gegenstück wird von unten montiert, während das Überlaufgitter mit der angeschlossenen Schraube von oben eingesetzt wird. Die Konstruktion wird vorsichtig mit einem Schlitzschraubendreher festgezogen. Die Bewegungen sollten im Uhrzeigersinn erfolgen.

Danach ist es wichtig, im Set den oberen Überlauf zu finden und zu zerlegen. Um die Montage dieses wichtigen Teils zu erleichtern, wird eine Silikonschicht auf den Sitz der Dichtung aufgetragen, damit das Teil beim Einbau nicht verrutscht.

Am Umfang des Sitzes wird eine dünne Dichtung angebracht, die ebenfalls mit Silikon bedeckt werden muss, um die Wasserdichtigkeit zu verbessern.

Danach wird ein kleiner Wellschlauch genommen, der leicht gedehnt und dann nacheinander über die Mutter und die konische Dichtung gestülpt wird – die breite Seite muss an der Mutter anliegen.

Die Konstruktion mit dem Wellschlauch wird an der vorgesehenen Stelle angebracht und mit einem Schlitzschraubendreher befestigt. Dabei sollte sie mit zwei Fingern leicht zurückgezogen werden, jedoch vorsichtig, um das Kunststoffteil nicht zu beschädigen. Die Schraube wird zuerst mit den Fingern gehalten und dann mit dem Schraubendreher nachgezogen.

Falls die Mutter herausfällt, kann ein Stück einer Tüte hineingeschoben werden oder es können andere Methoden angewendet werden. In die Ablauföffnung wird das Ende des dünnen Überlauf-Wellschlauchs eingeführt, danach wird die Kunststoffmutter festgezogen.

Zusammenbau des neuen Geruchsverschlusses (Siphons)

Der Geruchsverschluss dient der Beseitigung von Gerüchen. Es ist einfacher, ihn separat zu montieren, bevor er mit den anderen Teilen verbunden wird. Mit einem Ende wird er am Ablauf befestigt, mit dem anderen am Ablauf-Wellschlauch. Der Wellschlauch wird wiederum in das Abflussrohr der Kanalisation eingeführt.

Nach Abschluss der Montage des Geruchsverschlusses sollte das Ende des Wellschlauchs in die Kanalisation eingeführt und dann am Siphon befestigt werden. Abschließend muss die Position des Abgangs eingestellt und alle Muttern fest angezogen werden.

Um die Qualität der Montage zu überprüfen, reicht es aus, das Wasser aufzudrehen und in die Kanalisation ablaufen zu lassen. Wenn keine Undichtigkeiten auftreten, ist die Montage korrekt ausgeführt.

Eine Schritt-für-Schritt-Anleitung zur Montage des Siphons an der Badewanne finden Sie in diesem Artikel.

Installation der automatischen Vorrichtung

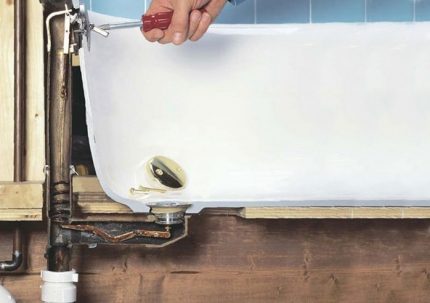

Die Montage des Automatik-Siphons erfolgt analog zum oben beschriebenen Verfahren.

1. Zuerst müssen Sie die Verpackung öffnen und die Dichtung finden, die am Ablauf installiert wird.
2. Führen Sie es mit der Öffnung in der Badewanne zusammen, sodass das dünnere Teil oben liegt. Wenn der Siphon an einer gusseisernen Sanitäranlage angebracht wird, empfiehlt es sich, ihn innen mit Sanitär-Dichtmasse zu bedecken.
3. Vom Überlauf sollte der drückende vordere Teil mit der Chromoberfläche abgeschraubt werden.
4. Die Dichtungsauflagefläche wird rundum mit Silikon behandelt, um die Verbindungsfestigkeit zu verbessern. Außerdem fällt die auf das Dichtmittel aufgesetzte Dichtung nicht herunter und verrutscht nicht, was die Montage erleichtert.
5. Die entstandene Konstruktion wird mit einer Hand von außen an der Badewanne an das Überlaufloch herangeführt, während mit der anderen Hand der drückende verchromte Teil aufgeschraubt wird.
6. Der nächste Schritt ist der Flügelgriff, der vorsichtig auf die Spindel aufgesetzt werden muss. Nach dem Einsetzen des Elements ist die Mutter mit einem kleinen Schlitzschraubendreher festzuziehen. Dies muss mit größter Vorsicht erfolgen, um das Teil nicht zu beschädigen.
7. Danach ist es wichtig, sich um den Abfluss zu kümmern. Der untere Teil der Konstruktion wird an die Öffnung herangeführt, während von oben das Abflusssieb mit der Schraube eingesetzt wird, die mit den Fingern festgehalten wird. Die Verbindung wird vorsichtig festgeschraubt.
8. Als nächstes ist der Stopfen mit der Einstellschraube anzupassen. Dazu ist das Abflusssieb in die Öffnung der Druckschraube einzusetzen und bei Bedarf nachzujustieren. Danach wird die Sicherungsmutter eingestellt, die bis zur unteren Markierung heruntergelassen und dann wieder angehoben werden muss.

Zum Abschluss werden in den Geruchsverschluss die Dichtung und die Mutter eingesetzt; das Gegenstück des Abflusses wird montiert und die Mutter fixiert. An das Gegenstück des Siphons wird das Abwasserrohr oder ein Wellrohr mit 40 mm Durchmesser angeschlossen.

Nachdem die automatische Ablaufgarnitur für die Badewanne montiert wurde, sollte ein Probelauf durchgeführt werden, um deren Zuverlässigkeit zu prüfen.

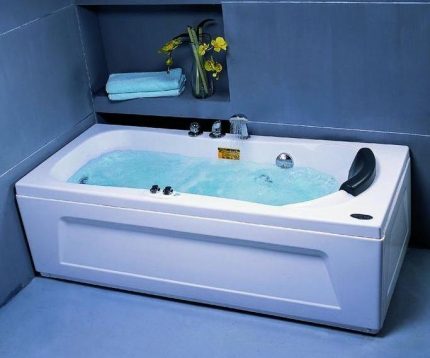

Die Badewanne wird randvoll mit Wasser gefüllt, das dann abgelassen wird. Wenn dabei ein Leck auftritt, müssen die Elemente nachgezogen werden. Bei anhaltendem Leck müssen alle Teile demontiert und anschließend wieder sorgfältig zusammengebaut werden.

Man kann die Problemstelle auch mit Silikon abdichten, jedoch wird davon abgeraten, diesen Vorgang an der Auflage zwischen Geruchsverschluss und Oberteil der Badewanne durchzuführen.

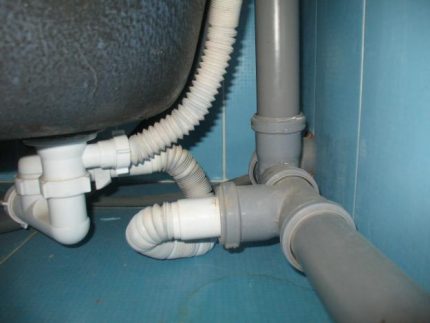

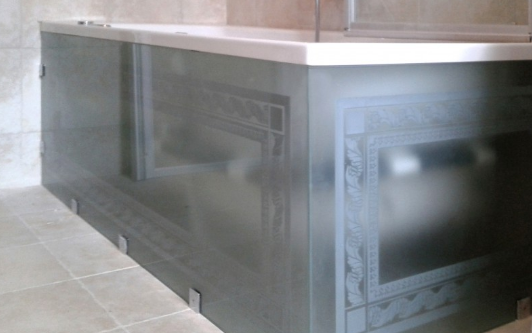

Nach der Montage des Überlaufs, dem Anschluss der Sanitäranlagen an die Kanalisation und die Wasserleitung, kann man eine Badewannenverkleidung anbringen, wobei die Zugänglichkeit zu den Verbindungselementen sichergestellt werden sollte.

Beliebte Hersteller von “Überlauf-Ablauf-Systemen”

Unter den Unternehmen, die in ihrem Sortiment Linien verschiedener Sanitärartikel führen, sind zu nennen:

• „Aniplast“ – ein bekanntes russisches Unternehmen, dessen Produkte sich durch gute Qualität und einen erschwinglichen Preis auszeichnen;
• Alkaplast – ein tschechisches Unternehmen, das preisgünstige Siphons mit automatischem Stopfenheber für den Abfluss herstellt;
• Hansgrohe – eine bekannte deutsche Marke, die hochwertige und teure Sanitärartikel, einschließlich Ablaufgarnituren, herstellt;
• Jimten – ein spanischer Hersteller, der sich auf Kunststoffartikel spezialisiert hat. Die Produkte zeichnen sich durch hervorragende Betriebseigenschaften und ein ansprechendes Design aus.

In Fachgeschäften finden Sie Produkte anderer Firmen – sowohl inländischer als auch ausländischer.

Fazit und nützliche Videos zum Thema

Im gezeigten Video wird der detaillierte Montageprozess eines Kunststoffsiphons und dessen Anschluss an die Badewanne dargestellt.

Bei der Auswahl der Ab- und Überlaufgarnitur für die Badewanne ist es wichtig, nicht nur die konstruktiven Merkmale des Modells zu berücksichtigen, sondern auch den Ruf des Herstellers: Hochwertige Vorrichtungen sind langlebig und bieten Garantie gegen Undichtigkeiten.

Um solche Unannehmlichkeiten zu vermeiden, ist es ebenso wichtig, alle Montageschritte sorgfältig durchzuführen und die zusammengebaute Konstruktion gründlich zu überprüfen.

Suchen Sie ein zuverlässiges Ablauf- und Überlaufsystem? Oder haben Sie Erfahrung mit der Selbstmontage einer Badewannen-Ablaufgarnitur? Bitte hinterlassen Sie Kommentare zum Artikel, stellen Sie Fragen und beteiligen Sie sich an Diskussionen. Das Kontaktformular befindet sich unten.
