Ab- und Überlauf für die Badewanne: Funktionsprinzip, Installationsschema und Montageanleitung

Die Einrichtung eines hygienischen Raums birgt viele Feinheiten und Nuancen. Es geht nicht nur um den Kauf und die Installation von Sanitärinstallationen und Armaturen, sondern auch um äußerlich kaum sichtbare, aber wichtige Vorrichtungen. Eine dieser Vorrichtungen ist der Überlauf für die Badewanne, dessen Funktionsweise und Installation es wert sind, genauer betrachtet zu werden.

In dem von uns vorgestellten Artikel wird das Funktionsprinzip des Überlaufes detailliert beschrieben, die im Haushalt verwendeten Varianten werden erläutert. Wir erläutern alle Auswahlkriterien und die führenden Hersteller in diesem Segment. Die von uns gegebenen Pflege- und Betriebshinweise helfen, Probleme zu vermeiden und die Lebensdauer zu verlängern.

Arten und Funktionsprinzip der Ausrüstung

Der Überlauf leitet die verbrauchte Flüssigkeit ab und verhindert ein Überlaufen der Wanne bei unkontrolliertem Wasserzulauf. Die Konstruktion sieht zwei Öffnungen vor – am Boden und in der Wannenwand. An diese werden miteinander verbundene Schläuche angeschlossen, die an den Abwasseranschluss angeschlossen sind.

Eigenschaften mechanischer Geräte

Es gibt drei Varianten von Überlaufsystemen im Handel. Der Unterschied besteht in der Art und Weise, wie der Stopfen entfernt wird, der das Ablauföffnung verschließt. Wenn Sie einen Überlauf für die Badewanne kaufen möchten und unsicher sind, welchen Sie wählen sollen, sollten Sie auf das Modell Ihrer Badewanne und deren Standort im Raum achten.

Die einfachste Art des Geräts zeichnet sich durch die traditionelle Konstruktion aus, die in fast jeder Wohnung zu finden ist. Es enthält keine beweglichen Komponenten oder Hebel. Das Wasser wird durch Schließen des Stopfens eingelassen und durch Öffnen abgelassen.

Mechanische Produkte gehen selten kaputt und haben eine lange Lebensdauer. Der Stopfen ist mit einer Kette am Ablaufgitter befestigt und wird von Hand in die Öffnung eingesetzt und herausgenommen.

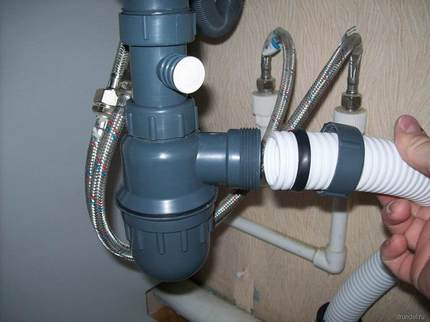

Die Produkte in dieser Kategorie unterscheiden sich in der Art des Abwasseranschlusses, der Abdichtung der Verbindungen und der Form des Ablaufrohrs. Die Vorrichtungen umfassen die folgenden Elemente:

1. Ablaufstutzen. Wird in eine Öffnung im Boden eingesetzt. Besteht aus einem verchromten Trichter, der grobe Schmutzpartikel auffängt, und einem sich erweiternden Rohrstutzen mit integrierter Mutter. Die Teile werden mit einer verstärkten Metallschraube verbunden. Für die Dichtheit sorgt eine ringförmige Gummidichtung.
2. Überlaufstutzen. Wird in die Wannenwand eingesetzt. Die Konstruktion ähnelt dem Ablauf, wird jedoch über einen seitlichen statt direkten Wasserabfluss an den gemeinsamen Netzumlauf angeschlossen.
3. Siphon. Ein gebogener abnehmbarer Rohrstutzen, der als Geruchsverschluss dient. Er verhindert das Eindringen unangenehmer Kanalgerüche in das Badezimmer. Verbindet die Mechanismen miteinander und mit dem Kanalsystem. Erhältlich in verschiedenen Ausführungen. Als optimal gelten Modelle mit tiefem Verschluss, der mindestens 300 ml Flüssigkeit fasst.
4. Verbindungswellschlauch. Leitet das in den Überlauf eintretende Wasser zum Siphon ab. Wird über Anschlussstutzen mit anderen Komponenten verbunden.
5. Hilfsrohrstutzen – weich oder starr. Sorgt für den Abfluss vom Siphon in das Abwasserrohr.

Zum Lieferumfang gehören auch Verbindungsteile, die die Dichtheit des Systems erhöhen. Dies sind flache und konische Dichtungen, die zusammen mit der Überwurfmutter verwendet werden. Konische Dichtungen werden mit der scharfen Kante von der Mutter weg montiert, sodass der dünne Teil in das gegenüberliegende Element eindringt.

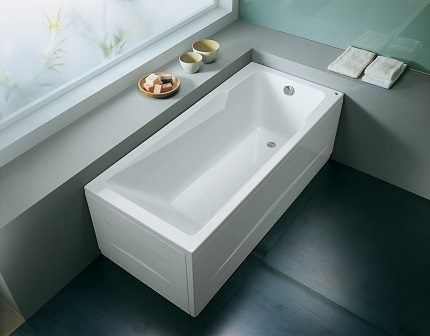

Geräte ohne Mechanik werden in universellen Größen hergestellt und sind für Badewannen mit einem mittleren Abstand zwischen Überlaufmitte und Ablaufaussparung von maximal 57,5 cm ausgelegt.

Vorteile von manuellen Ablaufgarnituren: günstiger Preis, einfaches Montageverfahren, seltene Defekte, Zuverlässigkeit. Zu den Nachteilen zählt der schnelle Verschleiß der Dichtungen.

Charakteristische Merkmale halbautomatischer Geräte

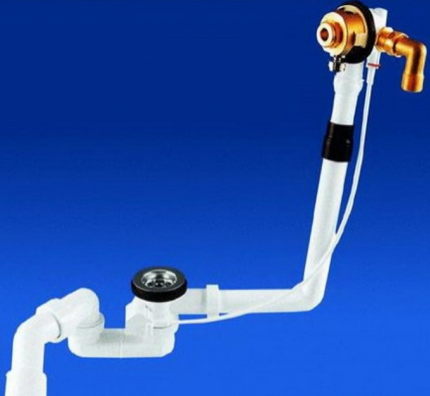

Eine spätere Modifikation der traditionellen Konstruktion ist das halbautomatische System. Es weist die meisten Komponenten auf. Es ist ergänzt um eine Steuereinheit zum Heben/Senken des Stopfens, ein Verschlussventil und ein Seil, das dessen Position kontrolliert.

Die Steuereinheit ist als Griff, Ventil, Drehring oder Knopf ausgeführt. Sie kann durch Drehen des Hebels um 90 Grad oder Drücken eines Knopfes bedient werden, ohne sich zum Wannenboden beugen zu müssen. Auf diese Weise wird der Verschlussschieber gehoben und gesenkt, wodurch das Ventil geöffnet oder geschlossen wird.

Das System wird durch Spannen und Lockern eines Hilfsseils betätigt, das sich innerhalb oder außerhalb des Überlaufrohrs befindet. Die erste Variante sieht ästhetischer aus, ist aber wesentlich schwieriger zu reparieren.

Vorteile von Halbautomaten:

• Bequemlichkeit des Schließens des Ablaufs (ohne sich bücken oder die Hände nass machen zu müssen);
• komfortable Bedienung und Handhabung;
• stilvolles Design.

Zu den Nachteilen der Vorrichtung gehören die komplexe Struktur mit vielen beweglichen und verbindenden Komponenten sowie das Risiko eines Verklemmens des Seils im Laufe der Zeit. Bei halbautomatischen Systemen sind die Überlauföffnungen hinter der Bedieneinheit verborgen. Die sichtbaren Teile erfüllen dank ihres durchdachten Designs eine dekorative Funktion im Innenraum.

Was zeichnet automatische Überläufe aus?

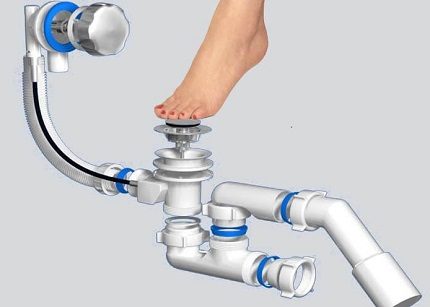

Das besondere Merkmal automatischer Systeme ist der komplexe Aufbau mit einer Klick-Klack-Ventiltaste, die mit einem Feststeller und einer eingebauten Feder versehen ist.

In automatischen Systemen erfolgt die Betätigung der Taste wie bei mechanischen Systemen manuell (oder durch Drücken mit der Ferse beim Duschen). Beim Drücken senkt sich der Stopfen und verschließt die Ablauföffnung. Wenn der Vorgang wiederholt wird, hebt er sich an und leitet den Wasserablauf ein.

Die Tasten sind in eleganten Designstilen wie High-Tech, Modern und Retro gestaltet. Sie werden aus Messing und Kupfer gefertigt und mit einer Chrom- oder Nickelbeschichtung versehen.

Vorteile der automatisierten Vorrichtungen:

• Ergonomie und ansprechendes Aussehen;
• Kompaktheit;
• bequemer Wasserablauf.

Auch Nachteile gibt es viele: hohe Preise, Anfälligkeit der den Ventil haltenden Feder, Schwierigkeiten beim Austausch der Taste, aufwendige Installation, die oft professionelles Eingreifen erfordert.

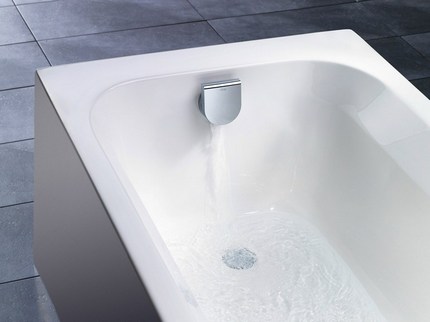

Der automatische Ablauf kann mit einer Funktion zum Wasserbefüllen ausgestattet sein. Er wird in Betracht gezogen, wenn im Badezimmer kein Platz für eine sinnvolle Platzierung einer Mischbatterie ist.

Das Schema umfasst Zuleitungsrohre, die an die Überlauföffnung angeschlossen werden. Die Schale wird über den oberen Anschluss gefüllt, was Überschwemmungen verhindert, da der Fluss bei Wasserüberlauf automatisch gestoppt wird.

Neben den üblichen Arten von Ablaufgarnituren gibt es separate Produkte, die an die Besonderheiten bestimmter Badewannenmodelle angepasst sind.

Aus welchen Materialien werden Ablaufsysteme hergestellt?

Bei der Herstellung der Vorrichtungen werden Materialien verwendet, die beständig gegen Korrosion, alkalische und saure Substanzen sowie heißes Wasser sind. Im letzten Jahrhundert, als die Auswahl an Sanitärausrüstung recht begrenzt war, wurden Ablaufsysteme hauptsächlich aus Schwarzmetall hergestellt.

Obwohl dieses Material schnell seine ursprüngliche Ästhetik verliert, dient es dennoch zuverlässig über einen langen Zeitraum, indem es hohem Druck und Temperaturschwankungen tapfer standhält. Trotz seiner Vorteile bevorzugen die Hersteller heute dennoch Buntmetalle und Kunststoff.

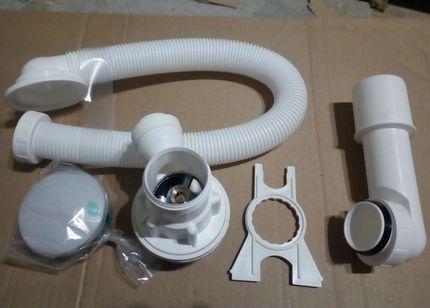

Kunststoff-Armaturen überzeugen durch ihren günstigen Preis. Sie sind in Badewannen mit dekorativer Verkleidung passend. Ihre universellen Abmessungen passen sich an ungewöhnliche Abwasseranschlüsse und Abläufe an.

Kunststoffprodukte sind leicht, einfach zu montieren und verformen sich nicht bei Kontakt mit Feuchtigkeit und darin enthaltenen Verunreinigungen.

Metallgegenstände übertreffen Kunststoff deutlich in Bezug auf Festigkeit, Lebensdauer und Design. Am weitesten verbreitet sind Erzeugnisse aus Messing, Bronze und Kupfer. Auf die Ablaufgitter und bestimmte Teile wird Chrom oder Nickel mittels Galvanoplastik aufgebracht.

Bei rechtzeitiger Reinigung der Vorrichtungen unter Zerlegung der Scheibenverbindungen werden sie im Gegensatz zu Kunststoff wahrscheinlich selbst nach Jahrzehnten nicht ausfallen.

Ob die Konstruktion aus einem bestimmten Metall gefertigt ist, lässt sich durch genaue Betrachtung des Rohrs erkennen, das den Ablauf- und Überlauf verbindet. Kupfer ist an seiner rötlichen Färbung, seiner Formbarkeit und Weichheit zu erkennen. Messing ist eine feste, gelbliche Legierung aus Zink und Kupfer. Bronze ist ein recht hartes, dunkelbraunes Material, das Kupfer und Zinn enthält.

In klassischen und Retro-Interieurs sehen Bronze- und Messingarmaturen hervorragend aus. Sie wirken sehr elegant und gepflegt, was besonders wertvoll ist, wenn die Badewanne in der Raummitte steht.

Grundlegende Auswahlkriterien

Bei der Auswahl eines Geräts orientieren sich Käufer an persönlichen Anforderungen und Wünschen. Es wird empfohlen, ein Produkt, das gefällt, auch unter Berücksichtigung anderer wichtiger Kriterien zu bewerten.

Zum Beispiel:

1. Preiskategorie. Bei geringem Budget ist Kunststoffausstattung mit manuellem Ablauf optimal. Ein teureres Gerät mit automatischen/halbautomatischen Mechanismen eignet sich für diejenigen, die eine Lösung mit originellem Stil und praktischer moderner Konstruktion suchen.
2. Material. Qualitätsmerkmal von Polypropylen ist die dichte Hülle, von Messing die ideal glatte Oberfläche, von Gusseisen das Fehlen kleinster Risse, da diese nicht repariert werden können.
3. Zusatzoptionen. Siphons können mehrere Anschlüsse für den Anschluss anderer Verbraucher außer der Badewanne haben. Diese können auch nicht genutzt werden, indem man sie mit einer Mutter verschließt. Dieser durchdachte Schritt bietet in Zukunft die Möglichkeit, bei der Verzweigung des Abflusses unter Waschbecken, Waschmaschine und Geschirrspüler zu sparen.
4. Durchmesserabstimmung zwischen Siphon und Abwasserrohr. Wenn die Querschnitte nicht kompatibel sind, müssen Gummi- oder Kunststoff-Übergangsstücke ausgewählt werden.
5. Lieferumfang. Im Lieferumfang jedes Systems müssen alle Anschlusselemente, Dichtringe, Dichtungen für Rohre und Überläufe enthalten sein, die Undichtigkeiten ausschließen.

Ein weiteres, nicht unwichtiges Kriterium ist der Hersteller der Sanitärarmaturen. Von ihm hängen die Lebensdauer und die einwandfreie Funktion des gewählten Ablauf-Überlauf-Systems ab.

Ranking der besten Hersteller

Um nicht in eine Falle zu tappen und sich mit einem problematischen Produkt von zweifelhafter Qualität herumzuplagen, sollten Sie Waren von bekannten und bewährten europäischen Unternehmen kaufen. Diese produzieren Geräte nach allgemein anerkannten internationalen Standards und Normen.

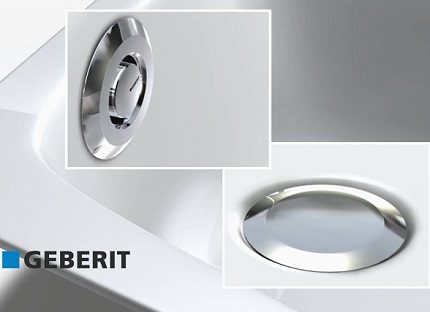

Geberit. Eine Qualitätsmarke aus der Schweiz mit einem breiten Sortiment im mittleren Preissegment. Die Produkte sind benutzerfreundlich und passen sich gut an nicht standardgemäße Größen an.

Bei den meisten Konstruktionen befindet sich ein Einstellstecker in der Nähe der Überlauföffnung, mit dem die Ablaufkappe geöffnet wird.

Alcaplast. Einer der größten Sanitärhersteller in Ost- und Mitteleuropa. Die tschechische Marke produziert Geräte mit besonderem Design und einfacher Konstruktion, die ihre funktionalen Aufgaben während der gesamten Lebensdauer stabil und leise erfüllen, unabhängig von aggressiven Umwelteinflüssen.

Kaiser. Ein Hersteller aus Deutschland, der Garnituren für moderne Badewannen herstellt. Die Produkte des Unternehmens ermöglichen eine Verstellung der Siphonlänge in einem weiten Bereich, sodass sie auch in tiefen Wannenmodellen problemlos installiert werden können.

Viega. Ein deutsches Unternehmen, das sich auf dem Markt als Hersteller sicherer Sanitärprodukte höchster Qualität etabliert hat, die etwa ein halbes Jahrhundert halten können. In ihnen sind Design- und Ingenieursideen gelungen kombiniert.

Im Sortiment sind Ablauf-Überlauf-Systeme mit verschiedenen Formen, Materialien und Farbvarianten erhältlich. Sie zeichnen sich durch einen relativ niedrigen Preis und eine einfache Montage aus.

Viele Modelle von Viega verfügen über eine Wasserfüllfunktion. Sie sind praktisch für Räume, in denen nicht genug Platz für die Installation einer Armatur ist.

Hansgrohe. Ein weiterer Vertreter solider deutscher Qualität. Die Garnituren des Unternehmens sind zuverlässig, effizient und zeichnen sich durch eine komplexe, hochtechnologische Konstruktion aus. In Innenräumen werden sie für ihre Funktionalität und hervorragende dekorative Ausführung geschätzt.

Regeln für die Durchführung von Montagearbeiten

Wenn Sie Erfahrung mit der Installation eines mechanischen Abflusses in der Badewanne haben, benötigen Sie für das halbautomatische Modell keinen Schaltplan – er ist nahezu identisch. Auch ohne Vorkenntnisse können Sie die Installation selbst bewältigen, aber es ist ratsam, sich zunächst mit der beiliegenden Anleitung und den Dokumenten vertraut zu machen.

Die Herstellerhinweise zur Montage der Ab- und Überlaufgarnitur für die Badewanne sind genau zu befolgen. Andernfalls kann die Vorrichtung nicht funktionieren oder fehlerhaft arbeiten. Von automatischen Systemen wird abgeraten: Nach der Installation ohne Beteiligung eines Fachmanns erlöschen die Garantien für das Gerät.

In der ersten Phase wird der alte Siphon, falls vorhanden, entfernt, das Innere des Rohrstutzens und die Anschlussbereiche werden gründlich gereinigt. Dann erfolgt die Montage des unteren Überlaufs. Auf den Auslauf wird eine Dichtungsmanschette aufgesetzt, anschließend wird dieser an die Ablauföffnung herangeführt.

Bevor Sie den Ablauf-Überlauf installieren, sollten Sie sich vergewissern, dass die Badewanne korrekt, stabil und gerade positioniert ist und der Abstand vom Ablaufloch zum Boden mindestens 15 cm beträgt.

Auf die Innenseite der Öffnung wird eine weitere Dichtung gelegt, der Deckel mit dem Gitter wird aufgeschraubt und mit einer Schraube fixiert. Konusförmige Manschetten werden mit dem dicken Rand zur Mutter und dem schmalen Rand zum Hals gelegt.

Nach Überprüfung der korrekten Verbindung wird die Schraube mit einem Schraubendreher festgezogen. Auf die gleiche Weise wird der obere Überlauf montiert.

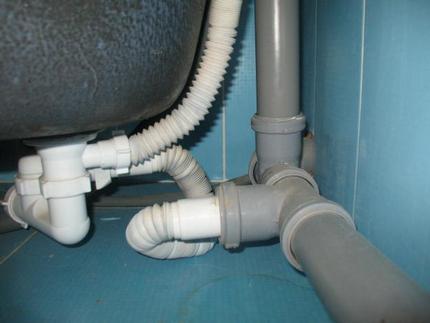

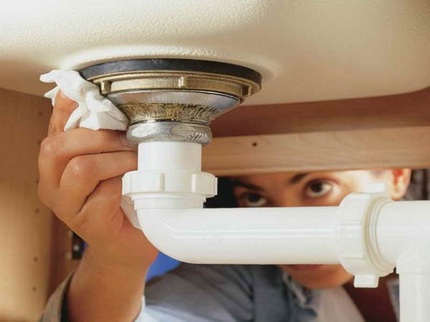

Die Armatur unter der Badewanne zu montieren ist recht schwierig. Wahrscheinlich müssen Sie eine unbequeme Position einnehmen, um an die erforderlichen Stellen zu gelangen. Für die Verbindung des inneren und äußeren Teils der Ablaufkonstruktion ist es empfehlenswert, mit einem Partner zu arbeiten.

Der nächste Schritt ist die Verbindung des Überlaufs mit dem Ablauf. Dazu wird am besten ein flexibler Wellschlauch verwendet, der sich auf eine Größe dehnen lässt, die problemlos in den Rohrstutzen passt. Jede Verbindung wird mit einer Mutter und Dichtungen festgezogen.

Als Nächstes wird der Becher zur Bildung des Geruchsverschlusses installiert. Die Stellen für die Dichtungen werden vorab mit einer Feile von Defekten befreit. Der Verschluss wird ebenfalls mit einer Überwurfmutter mit flacher oder konischer Dichtung angeschlossen.

Am Ende wird der Siphonabgang mit dem Ablaufrohr der Kanalisation verbunden. Dies erfolgt über eine Dichtungsmanschette oder direkt in die Muffe. Um Undichtigkeiten aufgrund von Verschleiß der Manschette zu vermeiden, werden diese mit Silikonfett behandelt.

Bei der Montage darf keine übermäßige körperliche Kraft angewendet werden. Andernfalls können die Armaturenteile brechen, und Sie müssen neue Teile kaufen.

Wenn die Montagearbeiten abgeschlossen sind, muss die Qualität der Montage überprüft werden, indem der Ablauf mit einem Stopfen verschlossen und das Wasser aufgedreht wird. Der Boden unter der Badewanne wird mit Papier ausgelegt, der Ablauf und die Verbindungen werden überprüft. Bei Feststellung von Undichtigkeiten werden die Muttern nachgezogen.

Tipps zur Pflege und zum Betrieb

Alle Abfluss-Überlauf-Systeme benötigen entsprechende Pflege. Nur so können Sie ihren ursprünglichen Zustand und ihre Funktionsfähigkeit bewahren, Langlebigkeit und hohe Effizienz gewährleisten. Die Geräte müssen regelmäßig überprüft werden, um sicherzustellen, dass keine mechanischen Schäden oder Undichtigkeiten vorliegen.

Auch dürfen Sie die zusätzlichen Maßnahmen nicht vergessen:

• Um die Ansammlung von Ablagerungen und Kalk zu verhindern, wird der Siphon alle drei Monate mit heißem Wasser unter Zugabe von Zitronensäure oder geeigneten chemischen Oxidationsmitteln gespült;
• etwa alle sechs Monate werden die dünner gewordenen Gummiringe ersetzt, die ihre elastischen Eigenschaften verloren haben;
• in regelmäßigen Abständen wird der Geruchsverschluss gereinigt, der verschiedene Verschmutzungen und Abfälle sammelt.

Wenn bei der Sichtprüfung Absplitterungen und Risse festgestellt werden, muss der Siphon ausgetauscht werden. Derartige Defekte führen zu Überschwemmungen in den Räumen und sind nicht reparabel.

Mit den Feinheiten der Installation eines gewöhnlichen Siphons an der Badewanne macht Sie der folgende Artikel vertraut, dessen Lektüre wir empfehlen.

Fazit und nützliche Videos zum Thema

Funktionsprinzipien automatischer Systeme im Video:

Im Videoclip eine Übersicht über den halbautomatischen Abfluss-Überlauf:

Die richtige Wahl des Abfluss-Überlauf-Systems gewährleistet eine vollständige, komfortable und qualitativ hochwertige Funktion der Badewanne. Der Einbau ist nicht schwierig, die Hauptsache ist, die Teile richtig zusammenzusetzen und die Anschlussbereiche gut abzudichten. Falls dennoch unklare Probleme auftreten, ist es immer besser, sich an Profis zu wenden.

Möchten Sie Ihre Erfahrungen teilen, die Sie bei der eigenhändigen Installation des Abfluss-Überlaufs gesammelt haben? Verfügen Sie über Informationen, die für die Besucher der Website nützlich sein könnten? Bitte schreiben Sie Kommentare in den untenstehenden Block, veröffentlichen Sie Fotos zum Thema des Artikels und stellen Sie Fragen.
