Kondensatableitung vom Außengerät der Klimaanlage: Methoden der Organisation und optimale technische Lösungen

Eine Split-Klimaanlage besteht aus einem Innen- und einem Außengerät. Der Betrieb des Geräts im Kühlmodus geht mit der Bildung von Flüssigkeit einher. Das Kondensat vom Außengerät der Klimaanlage – ist es nicht die angenehmste Substanz in dieser Konstruktion? Und sein Eintritt in den Raum ist äußerst unerwünscht, nicht wahr?

Es gibt keine besonderen technischen Schwierigkeiten bei der Montage der Drainageleitung für den Wasserablauf. Ein spezielles Rohr für die Kondensatsammlung wird normalerweise zusammen mit dem Außengerät der Split-Klimaanlage installiert. Wir informieren Sie über alle gängigen Optionen für die weitere Gestaltung des Abflusses.

Nützliche Empfehlungen können Ihnen bei der Überwachung der Auftragnehmer nützlich sein. Vielleicht nutzen Sie unsere Ratschläge für die eigenständige Herstellung eines Systems zur Ableitung und Entsorgung von Kondensat.

Woher stammt die überschüssige Flüssigkeit?

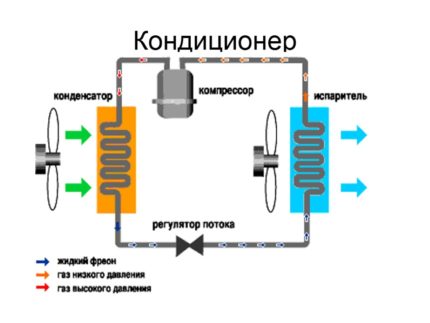

Die Kühlung der Luft in der Klimaanlage erfolgt durch die Zirkulation des Kältemittels. Das Element des Strömungswegs, in dem die Temperatur abgesenkt wird, nennt man Verdampfer.

Das Gerät erhielt diese Bezeichnung, weil auf seinem Gehäuse während des Betriebs Feuchtigkeitströpfchen, also „Schwitzwasser“, erscheinen. Die entstehende Flüssigkeit ist genau das Kondensat, das aus dem Gerät der Split-Klimaanlage abgeleitet werden muss.

Bei der plötzlichen Abkühlung warmer Luft wird Feuchtigkeit freigesetzt. Von einem laufenden Gerät können sich pro Tag bis zu 15-20 Liter Flüssigkeit ansammeln.

Der Abfluss der angesammelten Feuchtigkeit ist ein wichtiger Punkt für den einwandfreien Betrieb der Klimaanlage. Das Klimagerät wird über das Stromnetz betrieben. Wie bekannt ist, ist Wasser ein guter elektrischer Leiter. Bei hoher Luftfeuchtigkeit besteht die Gefahr eines Kurzschlusses im Stromkreis des Geräts. Ein Defekt der teuren elektrischen Ausrüstung kann durch eine ordnungsgemäße Kondensatableitung verhindert werden.

Wie funktioniert der Abfluss in der Praxis?

Eine kleine soziologische Umfrage unter Klimaanlagen-Nutzern ergab eine interessante Statistik.

Auf die Frage, wohin Sie das Kondensat leiten, wurden folgende Antworten erhalten:

1. Einfach nach draußen – 68%;
2. In die Kanalisation durch Schwerkraft – 16%;
3. In ein spezielles Drainagesystem – 8%;
4. Was für ein Kondensat? – 8%.

Wir erklären das Wesen des Flüssigkeitsablasses für die uninformierte letzte Kategorie von Besitzern von Split-Klimaanlagen. Wenn Sie nicht wissen, wohin das im Klimagerät entstehende Kondensat gelangt, ist es nützlich, die Anleitung des Geräts zu lesen. Sie gibt klare Anweisungen für die Installation des Drainageauslasses vom Klimagerät.

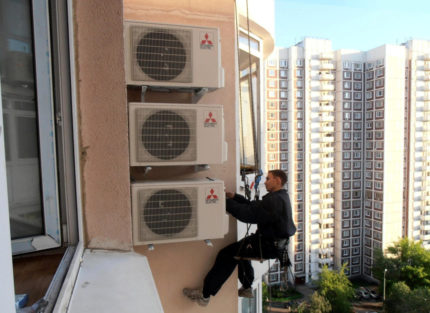

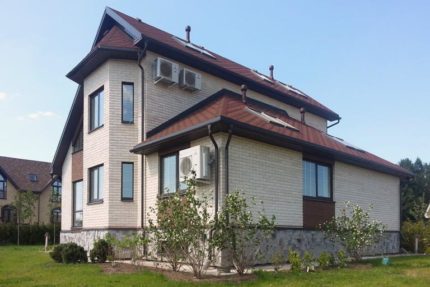

Besondere Aufmerksamkeit erfordert das Problem in großen Privathäusern mit mehreren Klimaanlagen in verschiedenen Räumen. Eine organisierte Lösung zur Kondensatsammlung sollte bereits in der Planungsphase der Klimaanlage getroffen werden.

Sie sollten die Besonderheit der Klimageräte, die Flüssigkeit produzieren, nicht nur bei der Planung und Montage beachten. Auch während des Betriebs der Klimaanlage müssen Sie den Prozess der Feuchtigkeitsableitung überwachen.

Was ist Kondensat?

Das Risiko einer Gesundheitsschädigung durch unsachgemäße Ableitung der verdunstenden Feuchtigkeit ist viel gefährlicher als die Gefahr einer Beschädigung der Split-Klimaanlage. Obwohl Kondensat chemisch gesehen einfach normales Wasser ist, sammeln sich in stagnierender warmer Feuchtigkeit krankheitserregende Mikroben.

Die Folgen von nicht abgeführtem Kondensat können sein:

• ein unangenehmer muffiger Geruch aus der Klimaanlage;
• die Vermehrung der Legionellen-Erreger;
• die Bildung verschiedener Formen von Schimmelpilzen.

Es ist ein Irrtum, die Klimaanlage als Hauptursache der schweren 'Legionärskrankheit' anzusehen. Der gefährliche Mikroorganismus lebt in Erde, Schwimmbecken, Zierbrunnen. Überall, wo es stehendes Wasser gibt, sogar in medizinischen physiotherapeutischen Geräten, besteht die Gefahr, auf Legionellen zu treffen.

Die Ableitung überschüssiger Feuchtigkeit aus der Split-Klimaanlage ist für die Gesundheit Ihrer Familie notwendig. Das ständig abfließende Kondensat verhindert die Entstehung von stehendem Wasser.

Das Drainagesystem dient zum Ablassen überschüssiger Feuchtigkeit. Eine korrekt ausgeführte Kondensatableitung und rechtzeitige Wartung machen die Klimageräte völlig sicher.

Welche Methoden zur Wasserableitung gibt es?

Die günstigste Variante ist die Ableitung des Nebenprodukts durch Schwerkraft. Aber auch bei dieser grundsätzlichen Ausführung gibt es Varianten. Sie unterscheiden sich im Ort der Kondensataufnahme.

Die wichtigsten Methoden der Flüssigkeitsableitung:

1. Einfach das Drainagerohr nach draußen führen und mit tropfendem Kondensat an der Wand belassen. Diese Standardmethode wird bei den meisten installierten Split-Klimaanlagen angewendet.

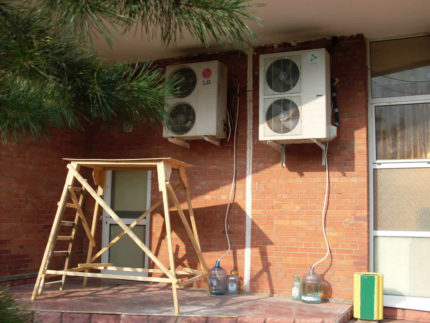

2. Einen langen Drainageschlauch an den Ablauf anschließen und das Kondensat in einem Behälter sammeln. Bei heißem Wetter müssen Sie die Befüllung dieses Auffangbehälters überwachen, was nicht ganz bequem ist.
3. Die Ablaufrohre können in das nächstgelegene Abwasserrohr oder in ein Waschbecken geführt werden. Ein solches Schwerkraftsystem erfordert bei der Installation die strikte Einhaltung des Gefälles der Leitung.
4. Montieren Sie eine Anordnung zur Zwangsableitung von Feuchtigkeit in die Kanalisation mit einer Pumpe. Die Pumpe wird verwendet, wenn der Abstand zwischen der Klimaanlage und dem Ort der Kondensatabgabe erheblich ist.

Die Klimatisierung – nicht das günstigste Vergnügen unter den modernen technischen Errungenschaften. Daher sollten Sie nicht an der richtigen Planung und Installation des Abflusssystems für die abgeführte Feuchtigkeit sparen.

Das Sammeln von Kondensat in einer Plastikflasche erfordert keine Materialkosten. Wichtig ist, die angesammelte Flüssigkeit rechtzeitig in die Kanalisation abzuleiten.

In jedem Fall muss die Entwässerung von Anfang an bei der Montage der Split-Klimaanlage korrekt durchgeführt werden. Egal für welche Variante der Kondensatableitung Sie sich entscheiden.

Anforderungen an die Montage von Drainagerohren

Die Hersteller von Klimaanlagen empfehlen nicht, in den Kondensatabflussleitungen Elektro-Wellrohre oder Gartenschläuche zu verwenden. Die Strecke des Schwerkraft-Kondensatablaufs sollte keine Biegungen und scharfen Kurven aufweisen.

Spezielle glatte und gewellte Rohre für den Kondensatablauf besitzen die erforderliche Festigkeit. Sie werden aus Polyethylen, Polystyrol, Metall-Kunststoff hergestellt.

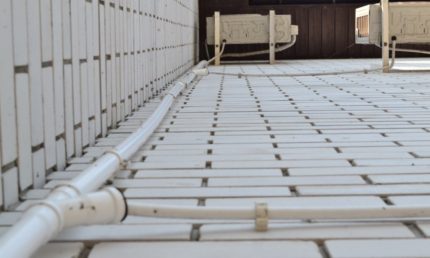

Die Parameter der Entwässerungsleitung sind wie folgt:

• Horizontale Abschnitte haben ein Gefälle von etwa 3%, an Kurven beträgt der maximal zulässige Winkel bis zu 45^°;
• Der Standard-Innendurchmesser der Rohre beträgt in der Regel 16 mm, Schläuche dürfen nicht ineinander gesteckt werden;
• Die dichte Verbindung des Schlauchs mit dem Innengerät der Split-Klimaanlage wird durch Fitting-Adapter gewährleistet.

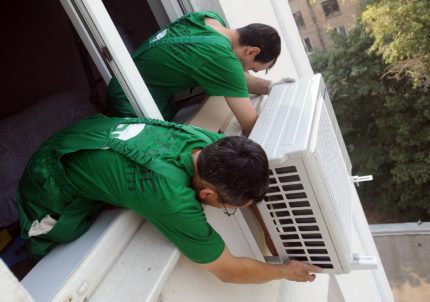

Im Boden des Gehäuses des Außengeräts der Klimaanlage befindet sich eine spezielle Öffnung zum Anschluss eines flexiblen Ablaufrohrs.

Fehler bei der Montage der Entwässerungsleitung kommen dem Besitzer der Klimaanlage teuer zu stehen. Eine falsch installierte Entwässerung der Split-Klimaanlage kann zu Überschwemmungen des Kellers und der unteren Stockwerke des Hauses führen.

Für die Verlegung der Verbindungskabel und des Kondensatablaufschlauchs zwischen dem Außen- und dem Innengerät der Split-Klimaanlage wird ein Loch in die Wand gebohrt. Es muss unbedingt mit einem Gefälle zur Straßenseite hin ausgeführt werden. Auch bei einem Schema mit erzwungener Flüssigkeitsentfernung. Denn die Pumpe könnte ausfallen und eine Zeit lang wird die Feuchtigkeit von selbst abfließen.

Ablauf in die Kanalisation

Die optimale Lösung ist die Ableitung des Kondensats in die Kanalisation. Das Problem bei einem solchen Ablauf besteht darin, dass in Wohnräumen mit Klimaanlage in der Regel kein Kanalisationsabschnitt vorhanden ist.

Wie Sie vorgehen sollten, wenn das Kondensat des Klimageräts in den zu behandelnden Raum fließt, erklärt der folgende Artikel, den wir Ihnen zu lesen empfehlen.

Die Lösung besteht aus einer der folgenden Optionen:

1. Verlegung eines Entwässerungsrohrs unter Einhaltung der Gefälle bis zur Kanalisation in einem anderen Raum.
2. Montage eines Kanalisationsrohrs bis zum Raum, in dem das Klimagerät installiert ist.

Wählen Sie die für Sie akzeptable Methode der Kondensatableitung. In der Regel sind der Arbeitsaufwand und die Materialkosten im ersten Fall geringer.

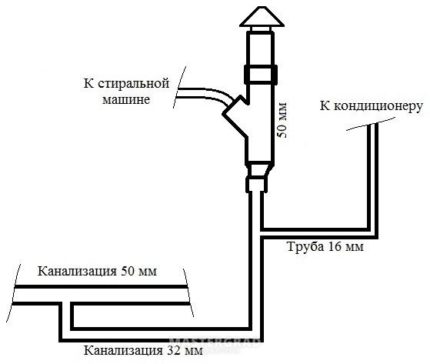

Schema der Ableitungsleitung innerhalb des Hauses

Das Außengerät produziert im Kühlmodus kein Kondenswasser. Das Wasser aus der Klimaanlage, das im heißen Sommer auf die Köpfe der Passanten tropft, wird im Innengerät gesammelt. Anschließend wird es aus einer speziellen Auffangwanne über das Abflussrohr nach außen abgeleitet.

Es ist jedoch nicht unbedingt erforderlich, die Flüssigkeit in das Außengerät der Anlage abzuleiten. Das im Raum gesammelte Kondenswasser kann von der Klimaanlage in die Kanalisation zum nächsten, im Rohrverteilungsplan des Hauses angegebenen Steigrohr geleitet werden. Je kürzer die Länge des Abschnitts des Entwässerungssystems zwischen dem Innengerät der Split-Anlage und der Kanalisation ist, desto einfacher sind Wartung und Reparatur der Leitung.

Bei der Planung und Installation sollte eine große Anzahl von Biegungen der Kondensatabflussleitung vermieden werden. Es ist besser, bei der Verlegung der Leitung in den Nebenraum ein Loch in die Wand zu bohren.

Der Anschluss der Kondensatabflussleitung an das Abwassersystem erfordert Kenntnisse und Erfahrung. Wenn Sie diese Arbeit selbst durchführen möchten, konsultieren Sie Fachleute mit praktischer Erfahrung in diesem Bereich.

Installation eines Siphons für Kondensat

Der Schutz vor dem Eindringen unangenehmer Gerüche aus der Kanalisation in den Raum erfolgt durch einen Geruchsverschluss. Diese Funktion übernimmt ein gewöhnlicher Abwassersiphon. Das Gerät wird an der Verbindungsstelle von Abwasser- und Entwässerungsrohren installiert.

Die Feuchtigkeit aus der Klimaanlage sammelt sich zunächst im Siphon. Auf einer bestimmten Ebene des Geräts befindet sich eine Sperre, die die Flüssigkeit in die Kanalisation abgibt. Siphons sind mit einem Schutzventil ausgestattet, das das Eindringen von Gerüchen verhindert.

Nach der Installationsart werden Siphons unterteilt in:

• geschlossene, in die Wand eingebaute;
• außenliegende, offene Ausführung;

Konstruktiv gibt es sie als normale mit Geruchsverschluss, als Kugelsiphons mit einem Verschlusselement aus Kautschuk, als Trockensiphons mit und ohne Strahlunterbrechung usw.

Eingebaute geschlossene Siphons haben unterschiedliche Tiefenmaße. Für die Montage in der Wand sollte ein Modell gewählt werden, das den spezifischen Maßen entspricht.

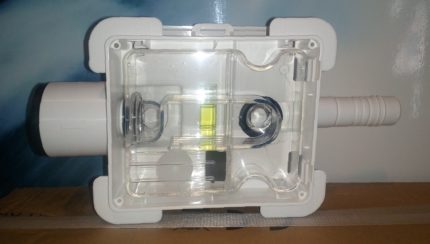

Praktisch sind Außensiphons aus transparentem Kunststoff, die eine Überwachung ihrer Überfüllung und Verschmutzung ermöglichen.

Die Effizienz des Geräts wird durch die Durchflusskapazität bestimmt. Verschiedene Siphonmodelle unterscheiden sich in der Gewindeart. Beachten Sie diesen Punkt beim Kauf der Ausrüstung.

Warum ist der Ablauf in die Kanalisation notwendig?

Die Verbindung des Entwässerungssystems mit der Kanalisation ist die teuerste Variante zur Kondensatableitung aus der Split-Anlage. Experten empfehlen jedoch, diese Methode trotz der Kosten zu wählen, da sie in jeder Hinsicht die richtige ist.

Zweckmäßigkeit der komplexen Variante

Die ersten Klimaanlagen wurden ohne große Gedanken an den Umweltschutz installiert. Aber heute rücken Umweltfragen in der technischen Entwicklung der Gesellschaft in den Vordergrund.

Teure Klimageräte werden für eine lange Nutzungsdauer angeschafft. Ihre sorgfältige Pflege verlängert ihre Lebensdauer.

Die Gesundheit von Menschen und ihren kleinen Freunden, den Haustieren, erfordert Fürsorge. Krankheiten rauben Kraft und Geld für Medikamente. Daher amortisiert sich die teuerste Methode, die Drainageleitung in die Kanalisation zu führen, mit der Zeit durch die Einsparungen bei den Behandlungskosten.

Reine Luft ohne schädliche Dämpfe aus tropfendem Kondensat ist sowohl in einem Landhaus als auch auf den Grundstücksflächen in mehrstöckigen Stadtgebieten von Vorteil.

Was schreiben die Normen vor?

Das Ableiten der Flüssigkeit in die Kanalisation wird lediglich empfohlen, aber nicht durch die Anleitungen für Klimageräte verboten. Diese Methode ist einfach die schonendste für den einwandfreien Langzeitbetrieb des Geräts. Sie vermeidet gefährliche Folgen durch die Ansammlung großer Feuchtigkeitsmengen am Verdampfer der Klimaanlage.

Die immer wieder auftauchenden Behauptungen über gesetzliche Anforderungen, den Kondensatablauf nur in die Kanalisation zu führen, sind unbegründet. Wer möchte, kann sich davon überzeugen, indem er die Rechtsprechung zu Klagen gegen Klimaanlagenbesitzer mit freien Außenabläufen für Kondensat einsehen. Die Gerichte weisen solche Klagen als nicht durch gesetzliche Normen gerechtfertigt ab.

Es gibt lokale Verbote, Kondensat in die Atmosphäre abzugeben, im Rahmen von Beschlüssen der Wohneigentümergemeinschaften. Wir werden nicht über die Rechtmäßigkeit solcher Dokumente diskutieren. Wie man so schön sagt: – eine freiwillige Angelegenheit.

Die Bauvorschriften (SNiP) schreiben vor, Kondensatabläufe in die Kanalisation zu führen. Die Einhaltung dieser Vorschriften ist jedoch nur für neue Wohngebäude der Premiumklasse verbindlich, die mit installierter Klimaanlage in Betrieb genommen werden.

Dennoch gibt es ein allgemeines Verbot, das für jede Kondensatabfuhrsysteme gilt. Es ist nicht erlaubt, das Kondenswasser aus der Klimaanlage in die Regenwasserkanalisation einzuleiten. Dies ist gefährlich für das Gerät. Aufgrund des Druckanstiegs während eines Regens kann Wasser durch das Abflussrohr in die Klimaanlage zurückfließen.

Nachteile des Schwerkraftablaufs ins Freie

Die einfache, zugängliche Methode wird aus Gründen der Zeitersparnis bei der Montage und der Kosten für die Handwerkerleistungen genutzt. Diese Methode der Kondensatentsorgung hat jedoch eine Reihe unangenehmer Aspekte.

Das aus dem Ablaufschlauch austretende Wasser:

• verschmutzt die Fassade, die Fenster und gelangt manchmal auch auf Passanten;
• stört die Nachtruhe, verbreitet gefährliche Keime;
• zerstört langsam, aber sicher die tragenden Elemente des Gebäudes.

Der Anblick von schmutzigen Pfützen unter dem Modul ruft keine ästhetische Begeisterung hervor. Das Tropfgeräusch in der Nacht mag Sie überhaupt nicht stören. Es ist jedoch ungewiss, wie Ihre empfindlichen Nachbarn in einem Mehrfamilienhaus oder Reihenhaus auf den Lärm reagieren.

In einem Einfamilienhaus beeinträchtigt der an der Wand hängende Schlauch mit tropfendem Wasser durch seine Ungepflegtheit das Erscheinungsbild. Partikel des Dampfes verteilen organische schädliche Bestandteile des Kondensats auf dem Grundstück.

Das durch die Kondensatsammlung entstandene Wasser selbst ist ein unerwünschtes Produkt und muss entsorgt werden. Aus hygienischer, ethischer Sicht sowie aus Gründen der Sicherheit von Menschen und Haustieren ist es am besten, diese Abfallflüssigkeit in die Kanalisation abzuleiten.

Ursachen für Störungen der Abflussleitung

Leckagen des Kondensats aus dem Abflusssystem sind die Folge einer falschen Installation oder der Verwendung minderwertiger Materialien. In solchen Fällen müssen zusätzliche Arbeiten der Fachkräfte zur Beseitigung der Mängel bezahlt werden.

Die Ursachen der Störung können folgende sein:

• Das Loch in der Wand für das Abflussrohr und andere Verbindungsleitungen zwischen Außen- und Innengerät wurde parallel zum Boden gebohrt, nicht mit einem Gefälle zur Straßenseite;
• Eine schwache oder fehlende Isolierung des Kältemittelrohrs führt zur Ansammlung von Feuchtigkeit auf dessen Oberfläche und zum Abfließen von Kondensat außerhalb des Abflusssystems;
• Knicke und Beschädigungen des verlegten Abflussrohrs blockieren den freien oder erzwungenen Feuchtigkeitsfluss, verursachen Überläufe und Leckagen aus der Kondensatabfuhrleitung.

Aufgrund einer schlechten Bördelung kann es zu einer Kältemittelleckage kommen. Dann vereist der Wärmetauscher und beim Ausschalten der Klimaanlage läuft Feuchtigkeit von ihm ab.

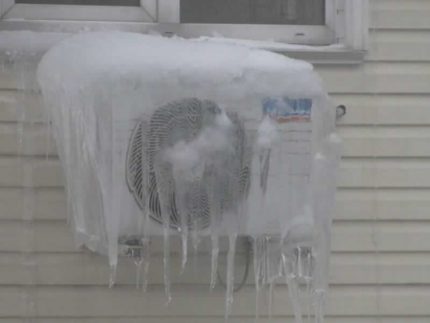

Die Split-Klimaanlage sollte nicht zum Heizen des Raums verwendet werden, wenn die Außentemperatur unter null Grad liegt. Ausgenommen sind Klimaanlagen, die mit einer Heizung für das Abflussrohr und den Kompressor ausgestattet sind.

Im Winter, wenn die Klimaanlage zum Heizen eingeschaltet wird, bildet sich Feuchtigkeit aus der warmen Luft am Außengerät der Split-Anlage. Das Abflussrohr gefriert bei niedrigen Temperaturen, und am gesamten Außengerät tritt Leckage auf.

Die aufgeführten Gründe sind nicht erschöpfend. Störungen des Abflusssystems und Kondensataustritte können auch aufgrund unsachgemäßer Pflege, Verschmutzung einzelner Teile der Split-Klimaanlage auftreten. Der von uns empfohlene Artikel macht Sie mit den Regeln und Besonderheiten der Reinigung von Klimageräten vertraut.

Fazit und nützliche Videos zum Thema

Korrekte Installation eines Siphons für das Abflusssystem zur Kondensatabführung in die Kanalisation:

Wie man den Kondensatablauf in die Kanalisation nicht machen sollte: Analyse von Installationsfehlern des Abflusssystems der Klimaanlage:

Wenn das Abflusssystem Ihrer Split-Anlage die Umgebung stört, überlegen Sie, die Methode der Flüssigkeitsbeseitigung zu ändern. Sie können den Kondensatablauf aus dem Abflusssystem der Klimaanlage selbst in die Kanalisation vornehmen oder die Installation durch Fachkräfte überwachen.

Haben Sie diese Aufgabe bereits gemeistert und möchten Ihre Erfahrungen teilen? Möchten Sie uns auf wichtige Punkte hinweisen, die in diesem Überblick zum Problem der Kondensatableitung fehlen? Wir freuen uns auf Ihre Fotos, Fragen, Kommentare und nützlichen Tipps.
