Wie man die Leitung einer Klimaanlage verlegt: Besonderheiten des Leitungsaufbaus

Es ist schwer, sich modernes komfortables Wohnen ohne eine Klimaanlage vorzustellen. Stimmen Sie zu, dass es nicht ausreicht, lediglich ein Gerät mit den entsprechenden Parametern zu kaufen, sondern dass man auch wissen muss, wie die Leitung der Klimaanlage für ihren ordnungsgemäßen Betrieb verlegt wird.

Die Installation einer Klimaanlage und einer Split-Anlage ist keine Seltenheit mehr, sie sind praktisch in jedem Haus zu finden. Eine korrekt verlegte Leitung gewährleistet die Zuverlässigkeit der Verbindung der Elemente und sorgt für einen maximal effizienten Betrieb des Geräts, wodurch seine Lebensdauer erheblich verlängert wird.

Wir werden uns mit allen Feinheiten der Leitungsverlegung und den Nuancen der Durchführung der Arbeiten befassen. Wir betrachten Verlegemethoden, die es ermöglichen, das Raumdesign auch dann zu erhalten, wenn die Arbeiten nach Abschluss einer Renovierung durchgeführt werden.

Was ist die Leitung einer Klimaanlage?

Jede Split-Anlage besteht mindestens aus zwei Modulen, einem Außen- und einem Innengerät. Die Anzahl der Innengeräte wird durch die Leistung des Geräts bestimmt und hängt von der Raumfläche ab.

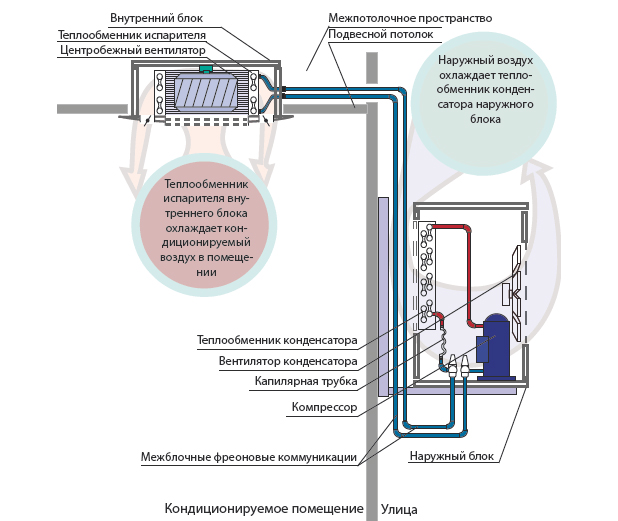

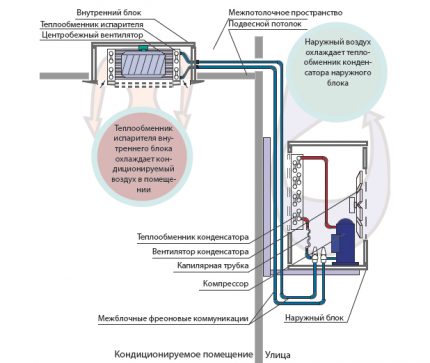

Alle Module werden durch ein Rohrsystem miteinander verbunden, das den Transport des Kältemittels und den Kondensatabfluss gewährleistet.

Das Rohrsystem, das das Innengerät mit dem Außengerät verbindet, sowie die Stromversorgungsleitung werden als Leitung der Klimaanlage bezeichnet.

Neben dem Rohrsystem sind alle Module durch ein Kabel verbunden, das die Stromversorgung und Steuerung gewährleistet. Genau dieses Kabel und das Rohrsystem, die alle Module verbinden, werden als Leitung der Klimaanlage bezeichnet.

Womit beginnt die Montage der Leitung?

Am besten beginnen Sie mit den Arbeiten zur Verlegung der Leitungen der Klimaanlage nach dem Kauf des Geräts oder zumindest nach der Auswahl des notwendigen Modells. Der entscheidende Bestandteil jeder Leitung ist der Rohrdurchmesser, der vom Modell abhängt.

Darüber hinaus hat jedes Klimaanlagenmodell seine eigenen Grenzwerte für die Leitungslänge. Die maximale Länge der Leitung einer Klimaanlage bei Verwendung von Haushalts-Split-Geräten der Wandbauart beträgt nicht mehr als 20 Meter. Das bedeutet nicht, dass das System nicht funktionieren würde. Bei Überschreitung des Grenzwerts kann die Leistung der Klimaanlage jedoch erheblich sinken.

Was muss vor der Verlegung der Leitung beachtet werden?

Schon vor Arbeitsbeginn ist es wichtig, den genauen Ort für die Installation von Kassettengeräten, Kanal- und Multi-Split-Systemen zu bestimmen, da eine Verschiebung der Klimaanlage auch nur um wenige Zentimeter unmöglich sein wird.

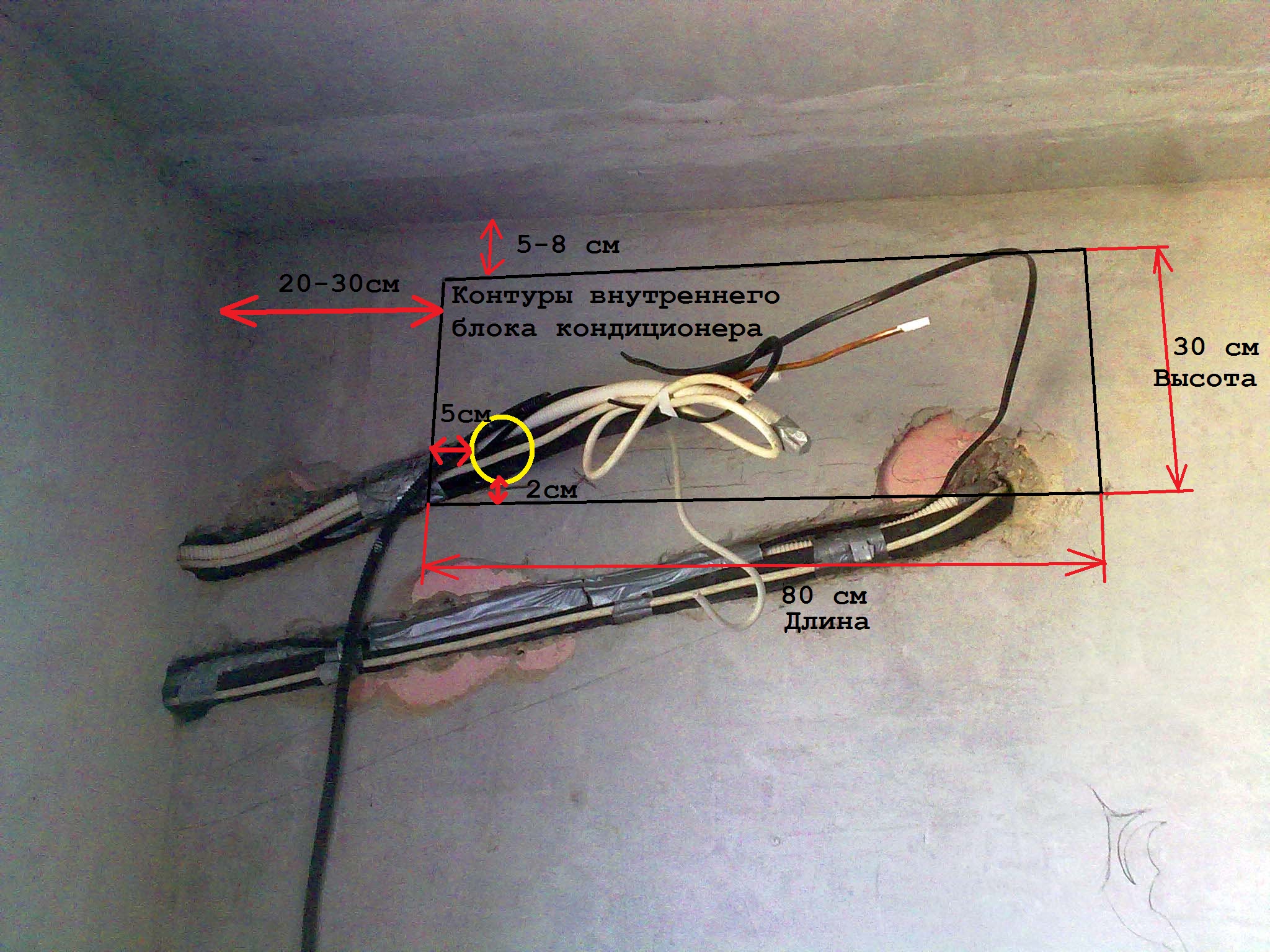

Vor Arbeitsbeginn müssen Sie sich für den Standort des Innengeräts entscheiden und seinen Umriss an die Wand zeichnen, da es nach der Verlegung der Leitungen nicht mehr verschoben werden kann.

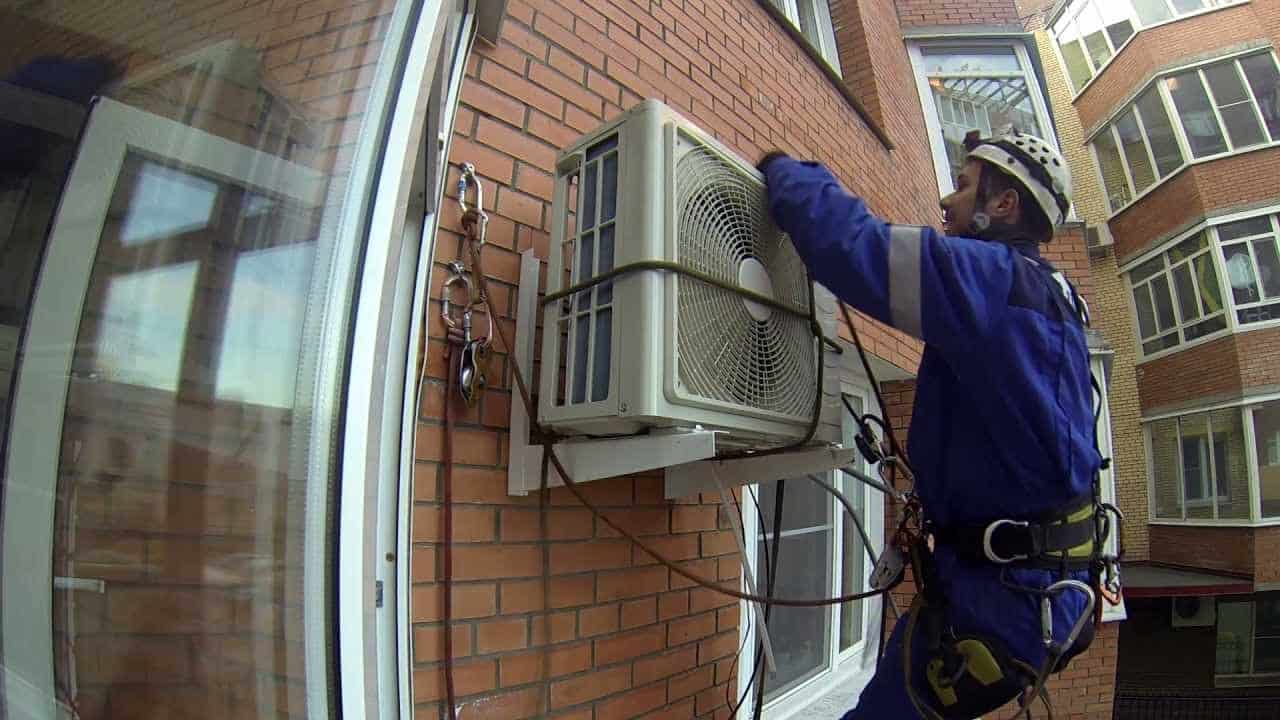

Der Außenblock sollte so positioniert werden, dass ein bequemer Zugang für Reinigung und Wartung ohne den Einsatz von Spezialgeräten gewährleistet ist.

Wenn kein bequemer Zugang zum Außenblock der Klimaanlage gewährleistet ist, werden Wartung und Befüllung des Systems ohne Spezialgeräte und Industriekletterer unmöglich.

Die Leistung der Klimaanlage stellt eine erhebliche Belastung für die elektrischen Leitungen dar. Daher wird empfohlen, eine separate Stromversorgungsleitung mit einem eigenen Sicherungsautomaten zu verlegen. Vor der Verlegung der Leitungen muss der optimale Standort für das Innengerät gewählt und die Länge der Kältemittelleitung berechnet werden.

Bei der Platzierung der Geräte sind folgende Besonderheiten zu beachten:

• Die maximalen Höhenunterschiede zwischen Innen- und Außengerät dürfen nicht überschritten werden. Für Haushaltsgeräte liegt dieser Wert im Bereich von 7-12 Metern.
• Bei der Verlegung der Drainage muss ein Neigungswinkel eingehalten werden, damit das Kondenswasser frei in den Abfluss fließen kann. Auf diese Anforderung kann verzichtet werden, wenn das Drainagesystem mit einer Pumpe ausgestattet ist, bei deren Betrieb das Kondenswasser einfach herausgedrückt wird.
• Der Abstand von der Decke zur Oberseite des Innengeräts muss mindestens 10 cm betragen. Dieser Platz ist notwendig, um eine normale Luftzirkulation zu gewährleisten.
• Schon vor der Installation der Klimaanlage muss die Anordnung der Möbel berücksichtigt werden, da der Kaltluftstrom nicht direkt auf Menschen gerichtet sein sollte.
• Das Gerät sollte nicht direkt über dem Schlafzimmerbett platziert werden, da die Klimaanlage nicht völlig geräuschlos arbeiten kann.

Unter Berücksichtigung aller oben genannten Besonderheiten kann mit der Verlegung der Hauptleitung und den Montagearbeiten begonnen werden.

Reihenfolge der Arbeiten

Fehlende praktische Erfahrung ist noch kein Grund, auf die eigenhändige Verlegung der Leitungen zu verzichten. Wenn Sie das Funktionsprinzip der Geräte kennen und über das entsprechende Werkzeug verfügen, können Sie die Klimaanlage problemlos selbst installieren.

Neben den Geräten werden folgende Materialien benötigt:

• Kupferrohre mit entsprechendem Durchmesser und Messingmuttern;
• Wärmedämmmaterial;
• Dichtmittel.

Schutzausrüstung ist empfehlenswert, da beim Schlitzen von Wänden selbst mit einem Haushaltsstaubsauger viel Staub entsteht. Auch beim Befüllen der Klimaanlage mit Kältemittel kann es zu einem Austritt kommen, der die Atemwege negativ beeinflussen kann.

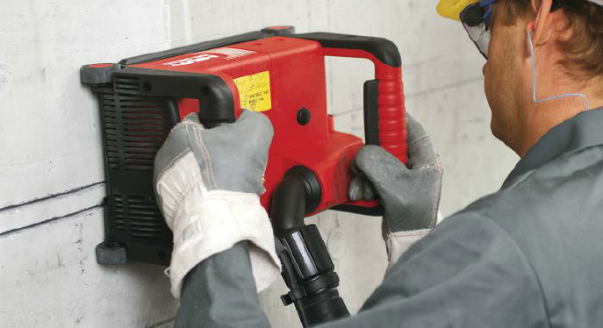

Bei Verwendung einer industriellen Nutfräse mit Staubsauger kann eine Staubbelastung im Raum vollständig vermieden werden, sodass sogar auf Schutzmaßnahmen verzichtet werden kann.

Die Vorbereitungsphase ist am wichtigsten, da in dieser Phase die Ausrichtung der Blöcke und Trassenelemente korrekt erfolgen muss.

Die Arbeiten werden in der folgenden Reihenfolge ausgeführt:

• Markierung der Position des Innengeräts an der Wand;
• Markierung der Nuten in den Wänden unter Berücksichtigung der Gefälle;
• Fräsen der Öffnungen in den Wänden;
• Verlegung der Kältemittelleitungen;
• Verlegung des Kondenswasserablaufs;
• Verlegung des Stromkabels und Installation einer Steckdose für die Klimaanlage;
• Fräsen einer Öffnung in der Wand für den Anschluss des Innengeräts.

Diese Reihenfolge der Arbeiten ist am aufwändigsten, gilt aber gleichzeitig als die praktischste, da sie das ästhetische Erscheinungsbild des Raumes bewahrt. Die Leitungen zum Innengerät werden in die Wand eingelassen und von hinten angeschlossen, sodass nur eine Kunststoffblende sichtbar bleibt.

Es ist zu beachten, dass die Methode des Nutfräsens arbeitsintensiver und teurer ist.

Auswahl der Verlegeart

Es gibt zwei Methoden zur Verlegung der Trasse für eine Split-Klimaanlage – die Montage der Leitungen in Wänden oder in Kabelkanälen.

Die Montage in Kabelkanälen hat mehrere Vorteile:

• Geringerer Arbeitsaufwand. Einen Kabelkanal an der Wand zu befestigen ist viel einfacher und schneller als das Fräsen von Nuten.
• Keine Staubbelastung. Bei Arbeiten mit einer Winkelschleifer oder Nutfräse lässt sich eine Staubbelastung des Raumes nicht vermeiden.
• Schnelle Durchführung. Das Bohren der Löcher und die Befestigung des Kabelkanals dauern nur ein paar Stunden, wohingegen das Fräsen der Trasse mehrere Tage in Anspruch nehmen kann, wenn mehrere Split-Klimaanlagen installiert werden und diese weit vom Außengerät entfernt sind.

Zunächst mag es scheinen, dass die Verwendung eines Kabelkanals vorzuziehen ist. Tatsächlich überwiegen jedoch alle diese Vorteile die Nachteile, die nicht vernachlässigt werden dürfen.

Als gewichtige Nachteile werden angesehen:

• Die Kondenswasserleitung muss mit einem Gefälle von mindestens 3 Grad zum Ablauf hin verlegt werden. Bei einer Standardhöhe von 3 m muss das Gefälle bereits mindestens 9 cm betragen, und eine solche Neigung würde zu sehr ins Auge fallen und das ästhetische Erscheinungsbild des Raumes beeinträchtigen.
• Ein einzelner Kabelkanal reicht nicht aus. Die Leitung und das Elektrokabel müssen in getrennten, parallel zueinander verlaufenden Kabelkanälen versteckt werden. Dadurch wird ein Teil der Wand belegt, was die Durchführung von Schönheitsreparaturen, die Verwendung von Hängemöbeln und Dekorationselementen erschwert.
• Wenn der Kondensatablauf an das Abwassersystem angeschlossen werden muss, müsste der Kabelkanal durch alle Räume der Wohnung oder des Hauses verlegt werden.

Nach Betrachtung aller Schwachstellen jeder Methode wird deutlich, dass die Nachteile der verdeckten Montage gar nicht so gravierend sind.

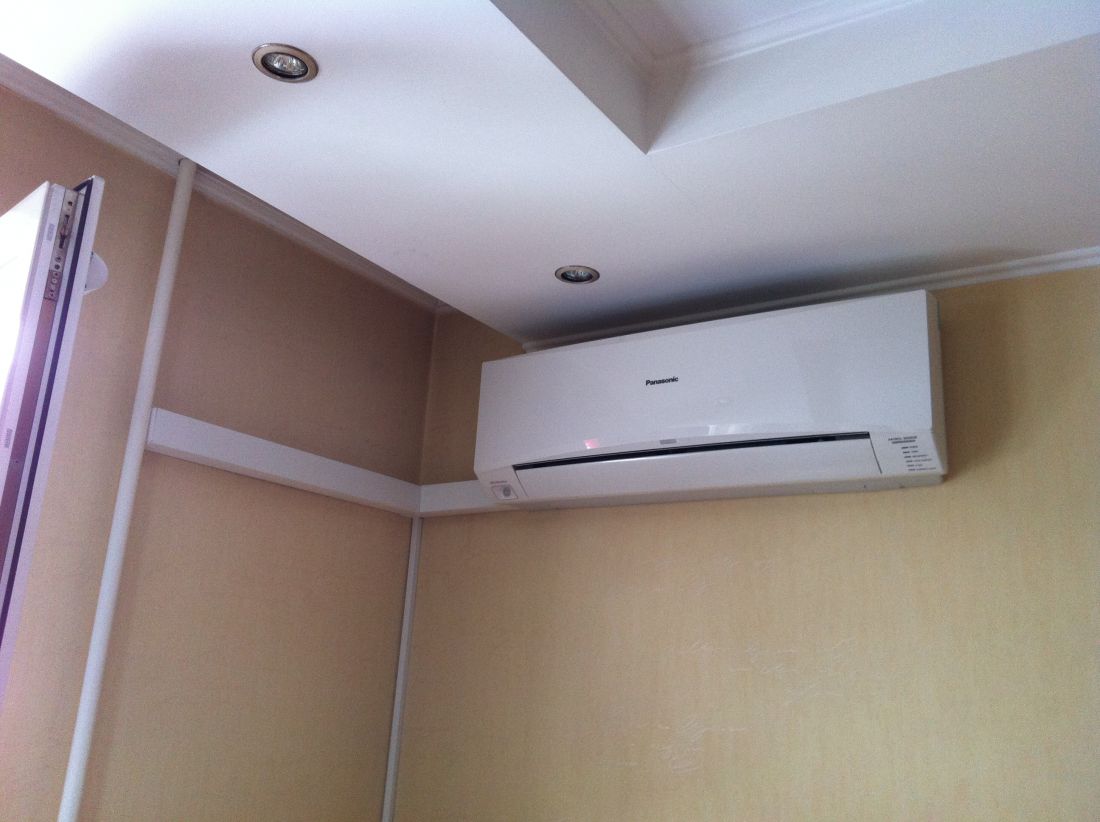

Kabelkanäle verbergen die Trasse der Klimaanlage zwar erfolgreich, beeinträchtigen jedoch das ästhetische Erscheinungsbild des Raumes und erschweren Schönheitsreparaturen.

Bei qualitativ hochwertiger Verlegung der Leitungen und Einhaltung der Normen muss man sich keine Sorgen um eine Beeinträchtigung der Systemintegrität und die Notwendigkeit von Reparaturen machen.

Errichtung der Klimaanlagenleitung

Der erste Schritt bei der Montage der Leitung zum Verbinden des Split-Systems mit dem Außengerät ist die Markierung des Schlitzes. Diese kann auf verschiedene Weise durchgeführt werden.

In der Markierungsphase müssen Sie die Lage anderer Leitungen berücksichtigen, um deren Beschädigung zu vermeiden.

Bei der Markierung müssen Sie die Lage anderer Leitungen berücksichtigen, um mögliche Kreuzungen oder Beschädigungen zu vermeiden.

Vorgehen beim Schlitzen

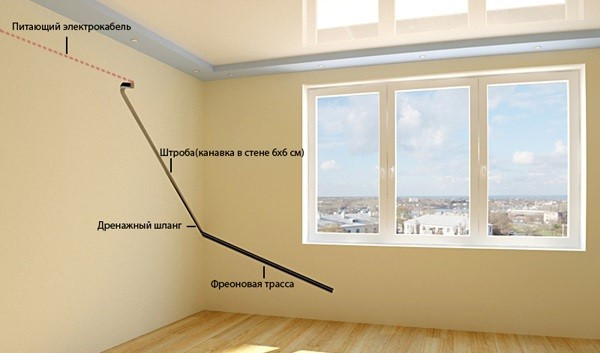

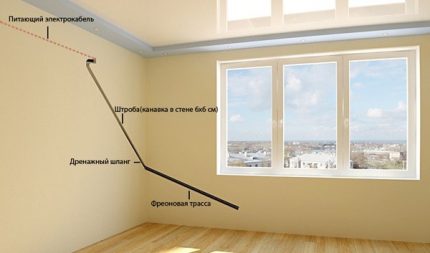

Die Art der Schlitzmarkierung hängt von den Eigenschaften des Drainagesystems und der Stelle des Kondensatablaufs ab:

• Bei paralleler Anordnung von Drainage- und Kältemittelleitung sollten Sie die Vertiefung mit einem Gefälle von mindestens 3 Grad ausführen, um Kondensatstau zu vermeiden.
• Wenn Sie das Drainagerohr separat verlegen und das Kondensat in die Kanalisation ableiten, benötigen Sie ein Gefälle nur für die Drainagevorrichtung. Die Kältemittelleitung können Sie ohne Gefälle verlegen und sowohl an der Wand als auch an der Decke anbringen.
• Wenn der Kondensatabfluss durch Schwerkraft nicht möglich ist, müssen Sie die Installation einer zusätzlichen Pumpeneinrichtung sicherstellen.

Nachdem das Loch in der Wand für den Anschluss der Leitung an den bereits installierten Außenblock gebohrt wurde, kann mit der Markierung der Leitungsführung begonnen werden, indem man vom Wandloch zur unteren Kante des im Innenraum befindlichen Geräts vorgeht. Bei Kurven sollten scharfe Knicke vermieden werden. Das Gefälle sollte am besten über die gesamte Leitungslänge konstant gehalten werden.

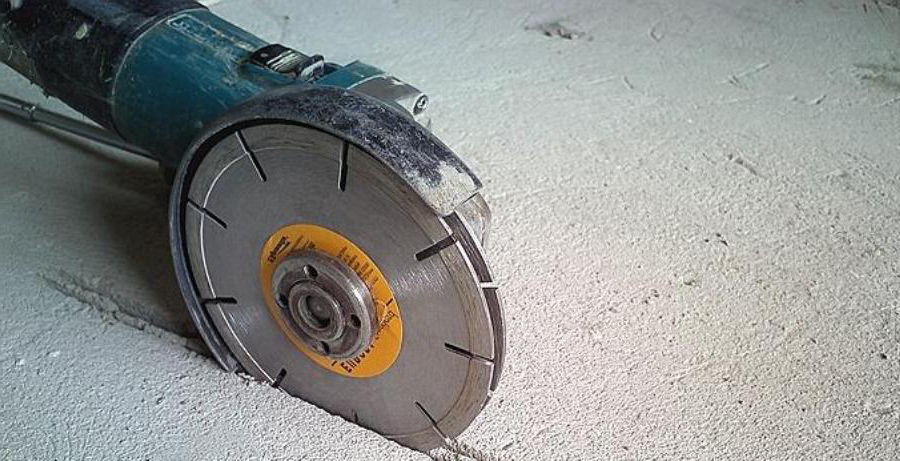

Um eine gerade Nut in der Wand zu gewährleisten, sollten Sie vor dem Fräsen die Kanten mit einem Winkelschleifer einschneiden. Danach können Sie das Fräsen mit einem Bohrhammer durchführen.

Beim Fräsen von Wänden mit einem Bohrhammer ist es praktisch unmöglich, gerade Kanten zu erhalten. Schneiden Sie diese daher besser zuerst mit dem Winkelschleifer ein. Wenn kein Schlitztfräser vorhanden ist, ist die Verwendung eines Aufsatzes für den Winkelschleifer die ideale Option.

Normalerweise reicht es aus, einen Schlitz mit einer Tiefe von 6 cm zu machen. Falls nötig, können Sie die Tiefe halbieren, aber dann den Schlitz auf 8 cm verbreitern. In diesem Fall werden die Leitungen nicht in der Tiefe, sondern in der Breite verlegt.

Berechnung der benötigten Materialien

Für Haushaltsgeräte mit einer Leistung von bis zu 3 kW verwenden Sie je nach Modell Kupferrohre für die Klimaanlagenleitung mit einem Durchmesser von 1/4 oder 3/8 Zoll, was 6 und 10 mm entspricht.

Bei der Berechnung der Rohrlänge sollten Sie den Abstand unter dem Innengerät von etwa einem halben Meter, die Wandstärke, die Länge des Schlitzes und den Abstand außen von der Wand bis zu den Ventilen des Außengeräts berücksichtigen. Die Länge des Rohrs außen sollten Sie ebenfalls auf mindestens einen halben Meter bemessen, um einen gleichmäßigen Bogen zu gewährleisten.

Die Größe des Elektrokabels wird auf ähnliche Weise berechnet. Der einzige Unterschied besteht darin, dass die Länge unter dem Innengerät etwa 1,2 m beträgt und die Länge außen 0,2-0,3 m länger als die Rohre ist. Es ist nicht verkehrt, ein zusätzliches Kabel vorzusehen, das für den Anschluss zusätzlicher Sensoren verwendet werden kann.

Für die Drainageleitung ist die Verwendung eines Wellschlauches mit einem Durchmesser von 16 mm vorzuziehen. Die Längenberechnung entspricht der Berechnung der Rohrleitungslänge, wobei die Länge unter dem Innengerät etwa 0,5 m und die Länge im Freien etwa 1,2 m beträgt.

Besonderheiten der Leitungsmontage

Beginnen Sie am besten mit der Verlegung der Trasse an dem Ende, das nach außen führt. Aus den Rohren und Elektrokabeln wird ein Bündel geformt, darauf wird ein Flexrohr gezogen und der Teil, der durch die Wand verläuft, mit Klebeband umwickelt. Dies ist notwendig, um eine Beschädigung der Isolierung zu vermeiden.

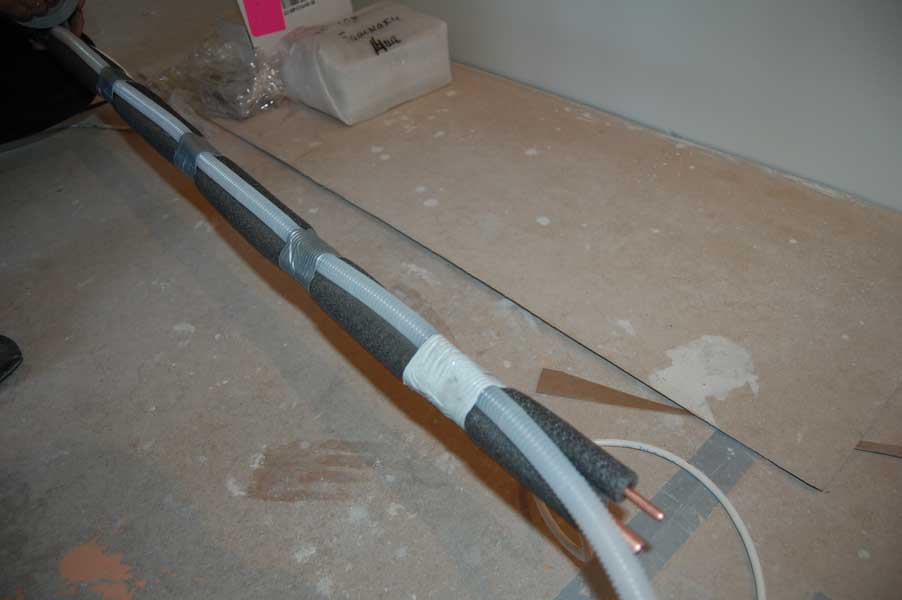

Bevor Sie die Rohre und Kabel nach draußen ziehen, müssen Sie ein Bündel daraus formen, ein Flexrohr aufziehen und mit Klebeband umwickeln, um eine Beschädigung der Isolierung zu vermeiden.

Danach muss das Bündel durch die Wand gezogen werden, unter Berücksichtigung der zuvor berechneten Länge des Außenteils.

Anschließend müssen alle Materialien in die Nut eingelegt werden, wobei die folgenden Regeln zu beachten sind:

• Der Drainageschlauch muss über die gesamte Länge der Trasse ein Gefälle aufweisen;
• Der Ablauf muss beim Anschluss an das Innengerät links von den Rohren am Ausgang der Nut liegen;
• Kupferrohre mit einem Durchmesser von bis zu 10 mm können vorsichtig von Hand gebogen werden. Für Rohre mit größerem Durchmesser ist ein Rohrbieger erforderlich.
• Die in die Nut verlegte Trasse muss mit Montageband befestigt und mit Dübeln fixiert werden. Es ist darauf zu achten, dass die Leitungen nicht über die Nut hinausragen, da dies bei den Endbearbeitungsarbeiten zu Schwierigkeiten führen kann.
• Zur Überprüfung der Trasse ist es ratsam, eine Druckprüfung des Systems durchzuführen – das Einpressen von Stickstoff aus einer Flasche unter Druck. Dies hilft, die Integrität des Systems und die Dichtheit der Installation zu überprüfen.

Nach der Druckprüfung müssen Restflüssigkeiten aus dem System entfernt werden, und dann kann der Anschluss der Geräte und die Befüllung mit Kältemittel erfolgen.

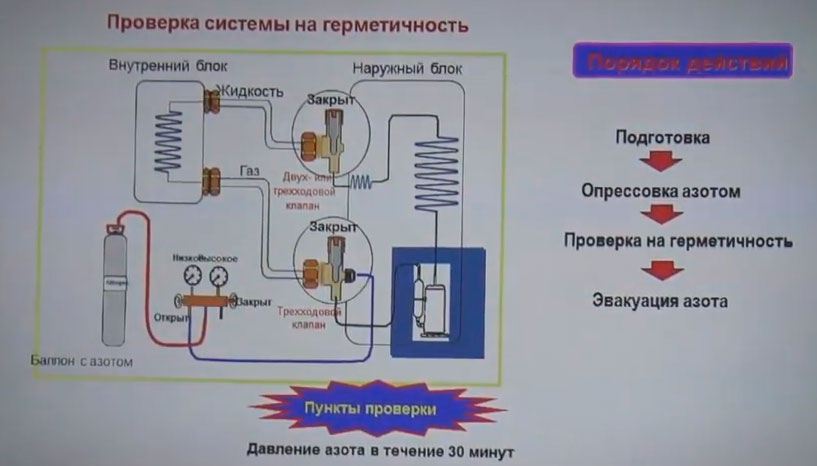

Für die Druckprüfung muss Stickstoff in das System gepumpt und 30 Minuten lang darin belassen werden. Danach kann der Stickstoff abgelassen und das System getrocknet werden.

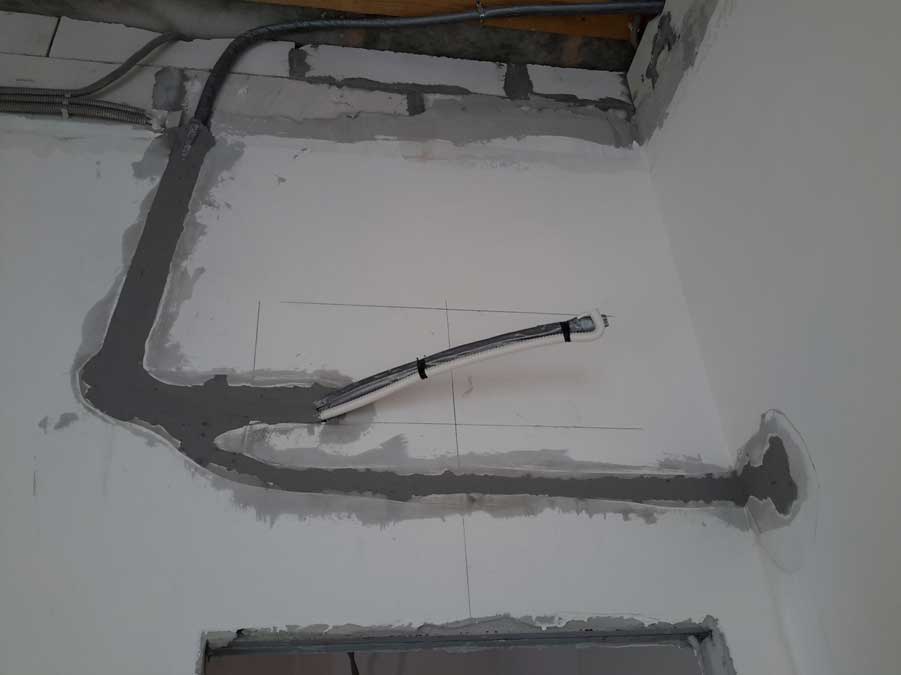

Nach der Überprüfung der Systemfunktion kann mit dem Verschließen der Nut mit Baumischung begonnen werden.

Nach der Druckprüfung, besser noch nach der Befüllung mit Kältemittel und der Überprüfung der Klimaanlagenfunktion, kann die Nut mit Baumischung geschlossen werden.

Die Baumischung ist je nach Wandmaterial auszuwählen. Für Ziegel- und Betonwände eignen sich ideal Zementmischungen. Über die Wahl des optimalen Zeitpunkts für die Installation der Klimaanlage informiert Sie der folgende Artikel, den wir allen potenziellen Gerätekäufern empfehlen.

Fazit und nützliche Videos zum Thema

Regeln für die Verlegung der Klimaanlagenleitung, Materialien und Ausrüstung, die für die Arbeiten erforderlich sind:

Die Verlegung der Klimaanlagenleitung ist eine sehr wichtige Maßnahme, da die Leistung und Lebensdauer der Klimageräte maßgeblich von der korrekten Durchführung der Arbeiten abhängt. Einen Großteil der Arbeiten können Sie problemlos selbst erledigen, dafür sind keine besonderen Fähigkeiten oder spezielle Ausrüstung erforderlich.

Wenn Sie weitergehen, können Sie selbst die Druckprüfung und Befüllung des Systems durchführen, aber dann müssen Sie sorgfältig überlegen und entscheiden, ob es sich lohnt, Geld für die Anschaffung zusätzlicher Ausrüstung auszugeben oder die Dienste von Installateuren in Anspruch zu nehmen.

Aber die Kosteneinsparung wird dennoch offensichtlich sein, denn die Leitungsverlegung ist eine recht teure Angelegenheit, insbesondere wenn geschlitzt wird und die Rohre in den Wänden versteckt werden.

Möchten Sie Ihre eigenen Erfahrungen bei der Verlegung einer Klimaanlagenleitung teilen? Verfügen Sie über nützliche Informationen zum Thema des Artikels, die Sie mit den Besuchern der Website teilen möchten? Bitte schreiben Sie Kommentare in den untenstehenden Block, fügen Sie Fotos hinzu und stellen Sie Fragen zum Thema des Artikels.
