Wie man einen Warmwasserbereiter selbst repariert: für den Heimwerker geeignete Methoden

Ein elektrischer Boiler – eine effiziente Lösung für die Warmwasserversorgung eines Privathauses. Solche Geräte gehen jedoch, wie jedes andere auch, gelegentlich kaputt.

Auf Wunsch können Sie die Reparatur des Warmwasserbereiters selbst durchführen, sofern der Defekt einfach ist. Ernsthafte Schäden müssen jedoch in einem Servicecenter behoben werden.

In diesem Artikel besprechen wir die häufigsten Defektarten und geben Empfehlungen zu deren Behebung, sodass jeder einigermaßen erfahrene Handwerker die Reparatur bewältigen kann.

Funktionsprinzip eines Warmwasserbereiters

Um Probleme mit dem Gerät zu minimieren, sollte man sich mit seiner Konstruktion und Funktionsweise vertraut machen. In privaten Haushalten werden in der Regel keine Durchlauferhitzer, sondern Speichermodelle verwendet, die eine effizientere Nutzung der elektrischen Energie ermöglichen. Ein solches Gerät besteht aus einem Warmwasserspeicher, in dem ein Heizelement – ein Heizstab, der an die Stromversorgung angeschlossen ist, installiert ist.

Ein wichtiger Bestandteil des Geräts ist der Temperaturregler. Dieses Element ermöglicht es, eine konstante Wassertemperatur im Speicher aufrechtzuerhalten. Das Wasser gelangt durch Rohre in den Wärmetauscher. Wenn seine Temperatur zu niedrig ist (was in der Regel der Fall ist), sendet der Temperaturregler ein Signal und schaltet das Heizelement ein.

Das Wasser wird erhitzt, bis es die erforderliche Temperatur erreicht hat. Danach spricht der Temperaturregler erneut an und schaltet das Heizelement aus. Das heiße Wasser wird aus dem Tank entnommen und durch kaltes Wasser ersetzt; der Erhitzungsprozess wiederholt sich immer wieder. Dies ist das allgemeine Schema des Aufbaus und der Funktionsweise eines normalen Speicher-Warmwasserbereiters.

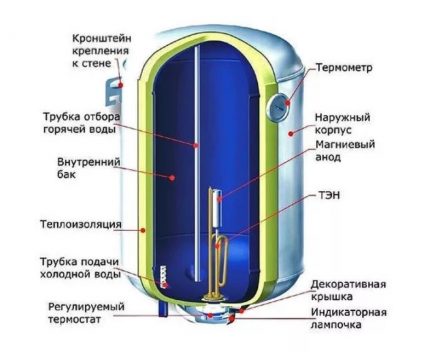

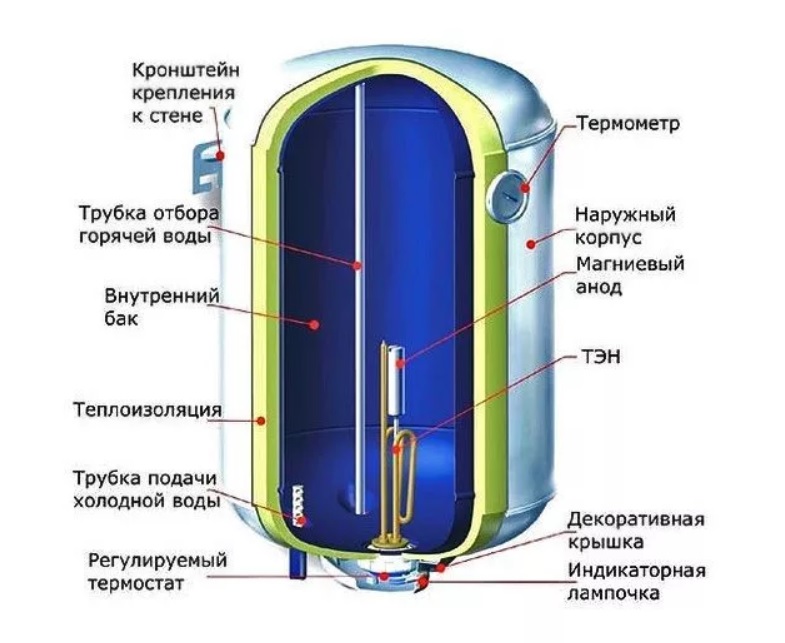

Der Aufbau eines Speicher-Warmwasserbereiters ist nicht allzu kompliziert. Die anfälligsten Elemente eines solchen Geräts sind der Tank, das Heizelement, das Thermorelais und die Dichtung.

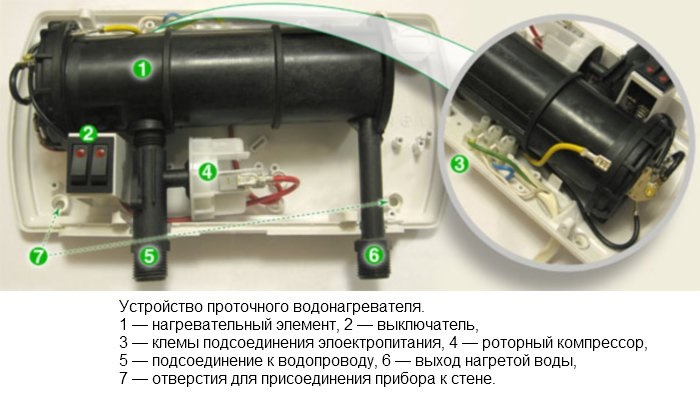

Auch bei Verbrauchern sind Durchlauferhitzer beliebt, die auf dem Markt in großer Vielfalt angeboten werden. Diese Modelle sind etwas anders aufgebaut. Sie erhitzen nicht ein statisches Wasservolumen, sondern einen Durchfluss. In ihnen werden leistungsstärkere Heizelemente verwendet, die zu arbeiten beginnen, wenn das Wasser eingeschaltet wird, und stoppen, wenn es ausgeschaltet wird.

Um die Funktionsweise und den Aufbau eines bestimmten Modells genauer zu studieren, müssen Sie die dazugehörige technische Dokumentation sorgfältig durchgehen.

Der Heiztank besteht aus einem robusten Behälter aus Edelstahl mit einer Dicke von ein oder zwei Millimetern. So widerstandsfähig dieses Material gegen Korrosion auch ist, dennoch treten diese Prozesse regelmäßig auf und entwickeln sich, was zum Austreten von Wasser aus dem Gerät führt. Eine der häufigsten Ursachen für solche Defekte – die Elektrokorrosion.

Durchlauferhitzer fallen in der Regel aus denselben Gründen aus wie Speichermodelle. Die Diagnose und Reparatur solcher Geräte erfolgt mit ähnlichen Methoden.

Um dies zu verhindern, muss die im Inneren eingebaute Magnesiumanode regelmäßig, d.h. jährlich, ausgetauscht werden. Dieses Element dient gerade der Vermeidung von Elektrokorrosion. Mit der Zeit nutzt es sich ab, und die Besitzer von Speichertanks übersehen den Austausch dieses wichtigen Teils.

Infolgedessen beginnt der Tank, der eine Zeitlang einwandfrei funktioniert hat, plötzlich zu lecken. Der fehlerhafte Zustand der Magnesiumanode kann sich auch auf den Zustand des Heizstabs auswirken. Von außen ist der Speichertank normalerweise von einem Gehäuse aus Metall oder Kunststoff umgeben und verfügt über eine Wärmedämmschicht, die Wärmeverluste verhindert.

Die regelmäßige Reinigung des Inneren und des Heizstabs des Warmwasserbereiters von Verschmutzungen und Kalk sowie der Austausch der Magnesiumanode verringern die Wahrscheinlichkeit von Störungen.

Schäden an der Außenhülle und der Isolierung treten selten auf, meist aufgrund unsachgemäßer Handhabung des Geräts. Risse und Abplatzungen am Gehäuse des Warmwasserbereiters müssen nicht unbedingt die Funktion beeinträchtigen, führen aber zu einer Verschlechterung der Wärmedämmeigenschaften und wirken sich negativ auf die Gesamtfunktion des Geräts aus.

Die Rohre für den Kaltwassereingang und den Warmwasserausgang – bereiten normalerweise keine Probleme, wenn die Installation eines Speichergeräts oder eines Durchlauferhitzers korrekt durchgeführt wurde.

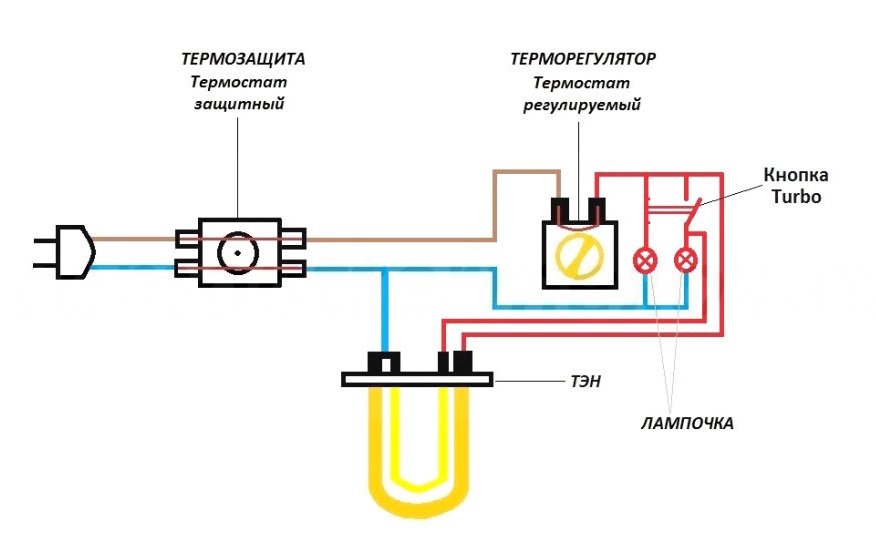

Der elektrische Schaltplan eines Haushalts-Warmwasserbereiters hilft, die Reparatur korrekt durchzuführen, die in der Regel aus dem Austausch defekter Bauteile besteht.

Ein Warmwasserbereiter wird normalerweise mit zwei Thermostaten ausgestattet, von denen einer zur Regelung der Wassertemperatur dient und der andere den Zustand des ersten Geräts überwacht.

Manchmal wird auch ein dritter Thermostat verwendet, der den ordnungsgemäßen Zustand des Heizelements feststellt. In jedem Fall muss ein defekter Thermostat vollständig ersetzt werden. Man unterscheidet Kapillar-, Stab- und elektronische Thermostattypen. Ihre Konstruktion ist unterschiedlich, aber das Funktionsprinzip ist ähnlich.

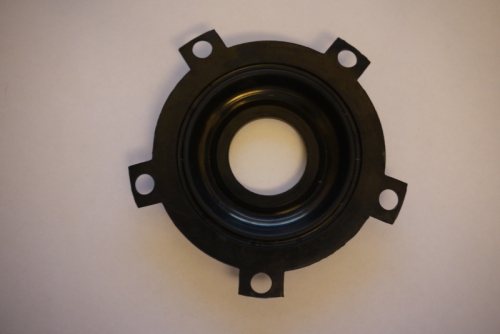

Die Isolierdichtung dient nicht nur der Abdichtung der Verbindung der Warmwasserbereiter-Elemente, sondern auch als elektrischer Isolator. Dieses Element sollte regelmäßig bei jeder Wartung des Warmwasserbereitungsgeräts ausgetauscht werden.

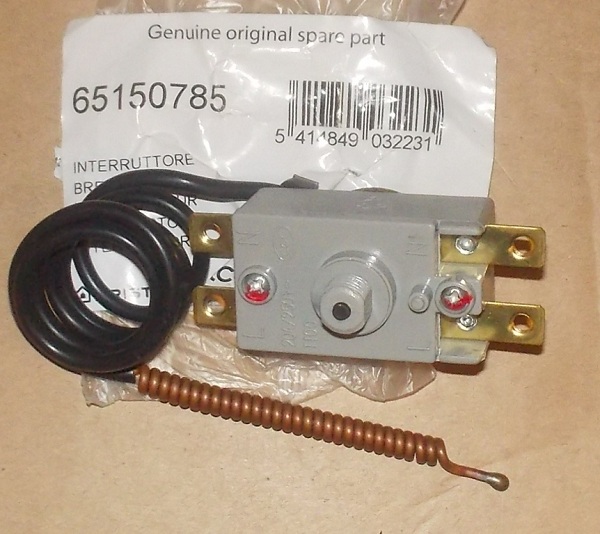

Der Thermoregler zeigt an, auf welche Temperatur das Wasser im Gerät erhitzt ist. Wenn dieses Element defekt ist, erfüllt der Warmwasserbereiter dennoch seine Funktion, obwohl keine Daten zum Heizgrad eingehen.

Häufige Defekte und Reparaturmethoden

Im Folgenden betrachten wir die häufigsten Probleme mit dem Warmwasserbereiter und geben Reparaturmethoden für jede Störung an.

Problem #1 – Defekt des Heizelements

Ein Defekt des Heizelements – ein typisches Problem sowohl bei Durchlauferhitzern als auch bei Speicher-Warmwasserbereitern. Dieses Element arbeitet unter hoher Last und nutzt sich daher schnell ab. Wenn die Stromversorgung angeschlossen ist, das Wasser im Tank sich aber nicht erwärmt, liegt das Problem höchstwahrscheinlich am Heizelement.

Das Heizelement sollte vorsichtig aus dem Tank entnommen werden, insbesondere wenn sich auf seiner Oberfläche eine erhebliche Menge an Kalk angesammelt hat. Abrupte Bewegungen können zu Verformungen und Brüchen einiger Teile führen.

Zunächst sollte überprüft werden, ob Strom zum Heizelement und zum Thermoregler gelangt. An den Kabelanschlussstellen wird mit einem Tester das Vorhandensein von Spannung geprüft.

Wenn keine Spannung anliegt, muss möglicherweise das Kabel selbst ausgetauscht werden oder es ist zu prüfen, ob im gesamten Haus der Strom abgeschaltet ist.

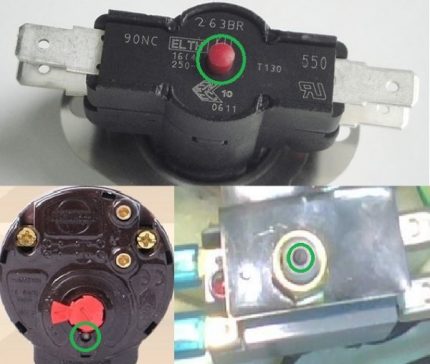

Unabhängig vom Modelltyp verfügt jeder Thermostat über einen Einschaltknopf. Beim Drücken schaltet sich das Gerät ein, beim Ausschalten kehrt der Knopf in seine Ausgangsposition zurück.

Wenn jedoch Strom vorhanden ist und das Kabel intakt ist, liegen die Probleme am Heizelement, das ausgetauscht werden muss, oder am Thermostat. Um herauszufinden, was genau defekt ist, sollte der Thermostat ausgebaut und mit einem Tester geprüft werden.

Die Funktionsprüfung des Heizelements erfolgt wie folgt. Zuerst wird die Messskala des Geräts auf den Bereich 220-250 V eingestellt. Dann wird der Widerstand an den Klemmen gemessen, die das Heizelement mit dem Stromnetz verbinden.

Wenn Spannung vorhanden ist, sollte das Heizelement vom Netz getrennt und das Potenzial an den Klemmen des Heizelements geprüft werden. Fehlt eine Reaktion des Testers, zeigt dies an, dass das Gerät defekt ist. Wenn jedoch eine Reaktion erfolgt, muss die Diagnose fortgesetzt werden.

Zuerst sollte der Warmwasserbereiter von der Stromversorgung getrennt werden. Dann wird das Heizelement vom Thermostat abgeklemmt, sodass die Kontakte des Heizelements nicht isoliert bleiben.

Man legt die Kontakte des Testers an und beobachtet die Reaktion. Ist sie vorhanden – ist der Heizstab in Ordnung, ist sie nicht vorhanden – muss der Heizstab ausgetauscht werden. Dabei spielt es keine Rolle, welche genauen Zahlen der Tester anzeigt, wichtig ist nur das Vorhandensein oder Fehlen einer Reaktion.

Diese Methoden zur Fehlererkennung eignen sich sowohl für elektrische Speicher-Warmwasserbereiter als auch für Modelle des Durchlauferhitzer-Typs.

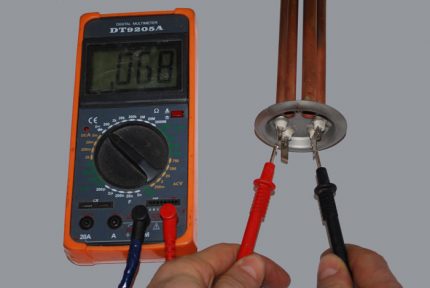

Zur Überprüfung der Funktionsfähigkeit des Heizelements und des Thermorelais wird ein Elektrotester verwendet. In der Regel deutet das Vorhandensein von Spannung an den Kontakten auf die Funktionsfähigkeit des Elements hin, während das Fehlen auf die Notwendigkeit einer Reparatur hindeutet.

Problem #2 – Defekt des Thermostats

Um die Funktionsfähigkeit des vom Warmwasserbereiter demontierten Thermostats zu prüfen, muss der Einstellknopf auf Maximum gestellt werden und eine Messung am Ein- und Ausgang des Geräts durchgeführt werden. Wenn die Nadel des Testers ruhig bleibt, d.h. sich ihre Position nicht ändert, ist der Thermostat defekt und muss ersetzt werden.

Wenn die Nadel jedoch ausschlägt, muss die Prüfung fortgesetzt werden. Nun sollte der Thermostat auf die minimale Position eingestellt werden und die Messfühler des Testers an den Kontakten angelegt werden. Es wird nicht einfach sein, die Diagnose allein fortzusetzen; die Fühler müssen fixiert werden oder man sollte jemanden bitten, sie eine Zeit lang in der richtigen Position zu halten.

Danach muss man ein Feuerzeug nehmen und die Spitze des Temperatursensors erhitzen. Wenn das Thermorelais anspricht, öffnet sich der Stromkreis und der Widerstand auf der Testerskala fällt stark ab, dann kann das Thermorelais ebenfalls als funktionsfähig betrachtet werden. Wenn das System jedoch nicht auf die Erwärmung reagiert, ist dieses Element defekt und muss vollständig ersetzt werden.

Manchmal kann ein Warmwasserbereiter aufgrund des Auslösens des Sicherheitsventils in Folge einer gefährlichen Überhitzung des Geräts den Betrieb einstellen. Es reicht aus, das Gerät richtig einzustellen, damit es wieder im normalen Modus funktioniert.

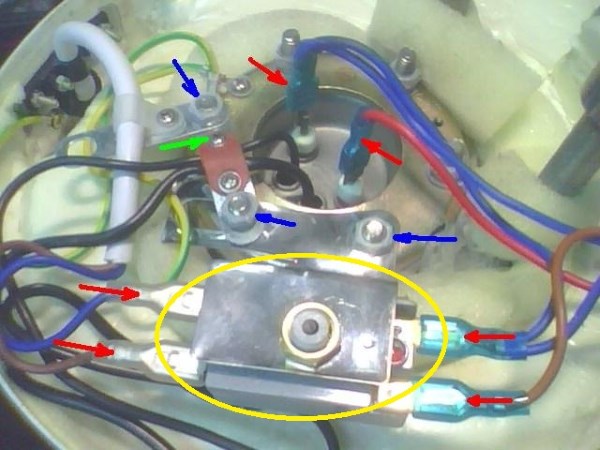

Zuerst müssen die Befestigungen der Heizelemente und des Thermostats gelöst werden (rote Pfeile), dann werden die Schraube (grüner Pfeil) und die Muttern (blaue Pfeile) abgeschraubt. Der Thermostat ist mit einer gelben Linie umrandet.

Problem #3 – Defekt der Steuerplatine

Wenn die Überprüfung ergeben hat, dass sowohl das Heizelement als auch der Thermostat in Ordnung sind, liegen die Probleme höchstwahrscheinlich an der Steuerplatine. Ein solches Element zu Hause zu reparieren, ist praktisch unmöglich.

Es muss durch ein neues ersetzt werden, wobei die Hilfe eines Fachmanns in Anspruch genommen werden muss, der bei der Konfiguration der elektronischen Ausrüstung hilft. Meistens muss man sich einfach an ein Service-Center wenden, wo das benötigte Element ausgewählt und korrekt installiert wird.

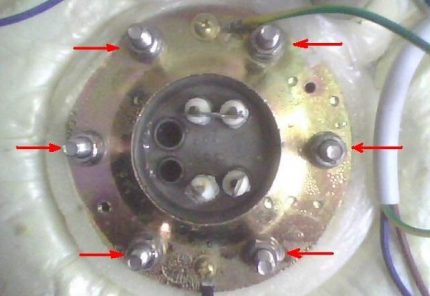

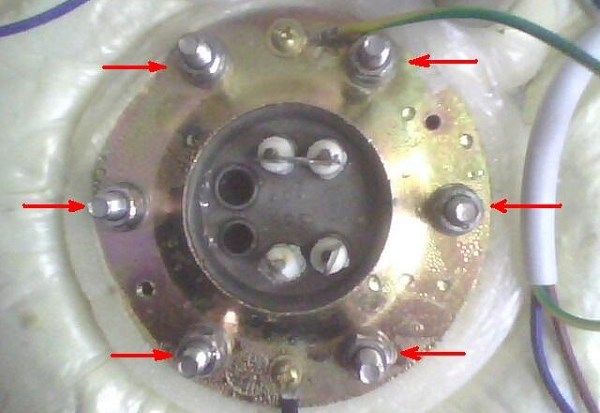

Normalerweise wird das Heizelement mit sechs Schrauben und Muttern befestigt (durch rote Markierungen gekennzeichnet). Beim Zusammenbau wird empfohlen, sie gleichmäßig anzuziehen.

Problem #4 – Leck im Tank

Ein Tankleck – ein ernstes Problem, das nicht immer eigenständig behoben werden kann. Bei einigen Modellen muss entweder der Tank oder die gesamte Heizung ausgetauscht werden.

Manchmal kann die Leckstelle gelötet werden, aber dabei muss die Integrität des Außengehäuses und der Wärmedämmschicht wiederhergestellt werden. In der Regel sind solche Maßnahmen unzureichend und nicht von Dauer; bald tritt die Leckage erneut auf.

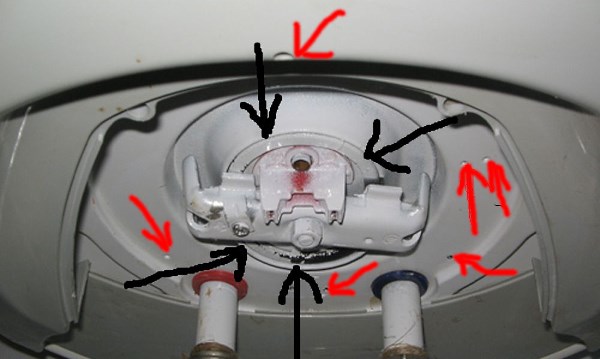

Wenn Wasser an den mit schwarzen Markierungen gekennzeichneten Stellen austritt, muss wahrscheinlich die Dichtung oder das Heizelement ausgetauscht werden. Die roten Markierungen zeigen Leckstellen bei Beschädigung des Innentanks an.

Der Warmwasserspeichertank leckt am häufigsten, wenn:

• der Innentank beschädigt ist;
• das Heizelement defekt ist;
• die Dichtung undicht geworden ist.

Wenn Wasser an der Befestigungsstelle des Heizelements austritt, muss der Tank selbst möglicherweise nicht repariert werden. An dieser Stelle ist eine spezielle Dichtung angebracht; das Leck kann durch deren Beschädigung verursacht werden. Die Dichtung wird ausgetauscht und das Problem ist gelöst.

Die Leckage des Warmwasserspeichertanks tritt normalerweise aufgrund von Nachlässigkeit oder nicht rechtzeitiger Wartung auf, zu der auch der Austausch der Magnesiumanode gehört. Ein weiteres häufiges Problem ist das Fehlen einer Erdung. Auch dies kann zu Korrosionsprozessen und Leckagen führen.

Wenn die Dichtung ausgetauscht werden muss, sollte eine neue mit exakt derselben Größe und Form sowie aus geeignetem Material ausgewählt werden.

Wenn die Dichtung oder das Heizelement ausgetauscht werden müssen, ist es am besten, zuerst das defekte Teil zu demontieren, um es mitzunehmen und ein genaues Gegenstück zu besorgen. Der Kauf von Teilen "nach Augenmaß" kann zu unnötigen Kosten führen. Ein solcher Austausch ist relativ einfach durchzuführen.

Wenn jedoch Probleme mit dem Tank auftreten, muss man sich zumindest an ein Servicecenter wenden. Sofort müssen die Unterlagen zum Warmwasserspeicher gefunden und die Garantiezeiten und Servicebedingungen überprüft werden.

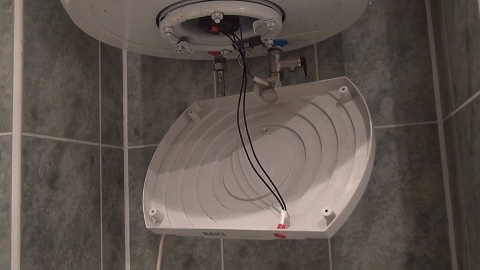

Vor Beginn der Reparatur oder Reinigung des Warmwasserspeichers muss die Schutzkappe entfernt werden, die sich unten, in der Mitte oder seitlich befinden kann.

Empfehlungen für die Reparatur zu Hause

Unabhängig von der Art der Störung muss vor Beginn der Reparaturarbeiten zuerst die Stromzufuhr unterbrochen, die Schutzkappe abgenommen, die Kabel und Rohre getrennt und das Wasser abgelassen werden.

Wandmodelle werden normalerweise von den Halterungen abgenommen. Die Schutzabdeckung, die den Anschlussort der Elektrokabel und die Befestigung der Heizelemente verbirgt, kann je nach Modell unterschiedlich positioniert sein.

Bei Geräten des horizontalen Typs befindet sich ein solches Element normalerweise links, bei vertikalen Heizgeräten – unten, und bei kleinen Modellen – vorne. Bei manchen Geräten muss zuerst die zentrale Befestigungsschraube gelöst werden. Manchmal ist dieses Element unter einem dekorativen Aufkleber verborgen.

Danach müssen Sie den Thermostat vorsichtig entfernen und dann die Temperaturfühlerröhrchen herausziehen. Mit diesen müssen Sie sehr vorsichtig umgehen. Wenn die Unversehrtheit eines Temperaturfühlerröhrchens beschädigt wird, läuft die flüssige Füllung aus. Infolgedessen müssen Sie den Warmwasserbereiter wegwerfen und ein neues Gerät kaufen.

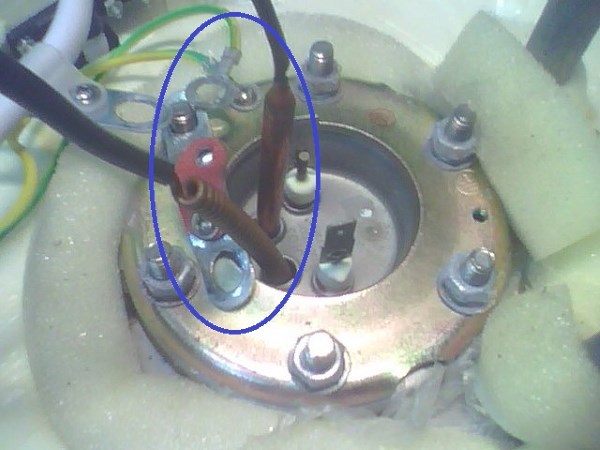

Die blau markierten Temperaturfühlerröhrchen sollten Sie vor jeder verformenden Einwirkung schützen; bei ihrem Bruch müsste das gesamte Gerät ausgetauscht werden.

Wenn das Thermorelais eines Haushalts-Warmwasserbereiters unbrauchbar geworden ist, müssen Sie es vollständig ersetzen. Die Modelle solcher Geräte sind vielfältig; am besten wählen Sie ein ähnliches Gerät mit ähnlichen Eigenschaften und Merkmalen aus.

Wenn sich am Gehäuse Aufkleber mit der Seriennummer befinden, müssen Sie diese unbedingt aufbewahren, auch wenn sie bei der Wartung und Reparatur des Geräts stören. Dies kann die Erfüllung der Garantieverpflichtungen durch den Hersteller beeinflussen und die Arbeit der Servicemitarbeiter erleichtern.

Grundlegende Wartungsregeln für das Gerät

Für einen langen und problemlosen Betrieb des Warmwasserbereiters ist es wichtig, die Betriebs- und Wartungsvorschriften einzuhalten. Andernfalls sind Störungen unvermeidlich.

Dass Probleme im Betrieb des Geräts aufgetreten sind, können bestimmte Änderungen in seinem Arbeitsmodus anzeigen:

• Verlängerung der Aufheizzeit des Wassers auf die eingestellte Temperatur;
• Auftreten ungewöhnlicher Geräusche während des Gerätebetriebs;
• Auftreten von fremden Verunreinigungen im Leitungswasser, Veränderung seiner Farbe, seines Geruchs oder Geschmacks.

Wenn mindestens eines dieser Anzeichen beobachtet wird, sollten Sie sofort eine Reinigung des Warmwasserbereiters durchführen.

Dazu müssen Sie die folgenden Schritte durchführen:

1. Trennen Sie das Gerät von der Stromversorgung.
2. Entfernen Sie die Schutzabdeckung.
3. Trennen Sie die Kontakte der Elektrokabel.
4. Stellen Sie die Zufuhr von kaltem Wasser ab.
5. Entfernen Sie mit einem Schlauch die Reste des Wassers aus dem Tank.
6. Lösen Sie die Schrauben, die das Heizelement halten.
7. Nehmen Sie das Heizelement heraus und reinigen Sie es von Kalkablagerungen.
8. Reinigen Sie das Innere des Speichers von Schmutz und Kalkpartikeln.
9. Spülen Sie das Gerät gründlich.
10. Überprüfen Sie die Funktionsfähigkeit der Magnesiumanode.
11. Ersetzen Sie dieses Element sofort, falls erforderlich.
12. Warten Sie das vollständige Trocknen des gereinigten Tanks ab.
13. Setzen Sie das Heizelement wieder ein.
14. Bauen Sie das Gerät wieder zusammen.
15. Überprüfen Sie die Zuverlässigkeit aller Befestigungen.
16. Schließen Sie den Warmwasserbereiter an die Stromversorgung an.
17. Überprüfen Sie das Vorhandensein einer Erdung.

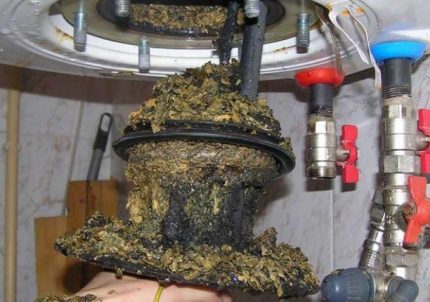

Das Heizelement sollte vorsichtig aus dem Tank entnommen werden; die Schrauben können sich als zu widerspenstig erweisen, manchmal ist es aufgrund einer zu dicken Kalkschicht schwierig, das Heizelement zu entfernen.

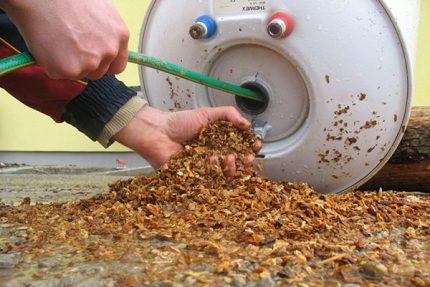

Die Reinigung des Heizelements erfolgt mechanisch oder chemisch, ebenso wie die Entfernung von Verunreinigungen aus dem Tank. Wenn im Inneren des Geräts eine große Menge Kalk festgestellt wird, sollte über eine Überprüfung der Betriebsweise des Warmwasserbereiters nachgedacht werden.

Dieses Phänomen wird häufig beobachtet, wenn das Gerät über einen längeren Zeitraum mit maximaler Leistung arbeitet. Es wird empfohlen, die maximale Heiztemperatur auf nicht mehr als 60 Grad einzustellen, um die Lebensdauer des Geräts zu verlängern und die Anzahl der Störungen zu reduzieren.

Wenn das Gehäuse des Heizgeräts unter Strom steht, könnte es zu einer Verformung und einem Bruch des Heizelements gekommen sein, oder es liegen Störungen im Steuerungssystem vor.

Fazit und nützliche Videos zum Thema

Ein ausführliches Video zur Diagnose, Wartung und eigenständigen Reparatur von Haushalts-Warmwasserbereitern können Sie hier ansehen:

Einen Warmwasserbereiter zu reparieren ist nicht so schwierig, wenn es um den Austausch einiger seiner Komponenten geht. Bei einer schwerwiegenden Störung ist es sinnvoller, sich an ein spezialisiertes Servicecenter zu wenden. Der korrekte Betrieb des Geräts und seine rechtzeitige Wartung bewahren Sie vor vielen Problemen und Kosten.

Reparieren Sie schon seit langer Zeit Warmwasserbereiter und möchten unser Material mit nützlichen Tipps und professionellen Geheimnissen zur Behebung verschiedener Arten von Störungen ergänzen? Oder sind Sie zum ersten Mal auf eine Störung gestoßen und können die Ursache nicht finden? Schreiben Sie Ihre Kommentare, stellen Sie Fragen und teilen Sie Ihre Meinung unter dem Artikel.
