Wie man das Heizelement im Warmwasserbereiter austauscht: Schritt-für-Schritt-Anleitung für Reparaturarbeiten

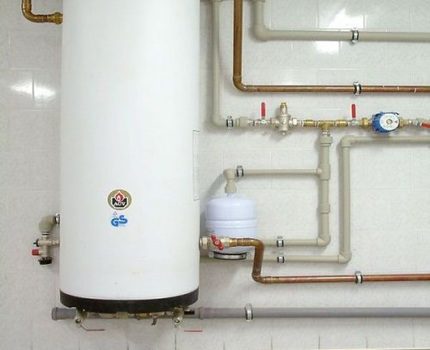

Zu den unverzichtbaren Geräten, deren Kauf man bei einem Umzug in ein neues Haus, eine Wohnung oder ein Ferienhaus als Erstes in Betracht zieht, gehört der Warmwasserbereiter. Er macht die Bewohner unabhängig von der Warmwasserversorgung – man kann das Gerät einfach einschalten und duschen.

Aber solche Haushaltsgeräte benötigen regelmäßige Pflege und manche Teile müssen sogar ausgetauscht werden. Daher benötigt der Besitzer Kenntnisse darüber, wie man Wartungsarbeiten richtig durchführt, um Defekte zu vermeiden, und wie man den Heizstab im Warmwasserbereiter austauscht, falls er doch einmal ausfällt.

Aufbau des Warmwasserbereiters

Ein Boiler unterscheidet sich grundsätzlich nicht von einem ganz gewöhnlichen Wasserkocher, der eine bestimmte Wassertemperatur halten kann. Nur fungiert beim Ersteren das Sicherheitsventil als Deckel, das die Zufuhr der notwendigen Flüssigkeitsmenge für deren anschließende Erwärmung gewährleistet.

Heute bietet der Markt eine große Auswahl an Boilern. Alle modernen Modelle haben unterschiedliche Konstruktionen, technische Eigenschaften, Aussehen und natürlich auch unterschiedliche Preise.

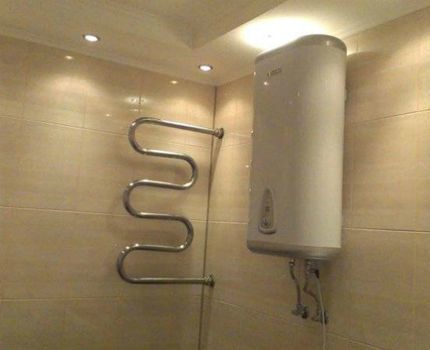

Beim Kauf des Geräts wird empfohlen, nur bewährten Herstellern den Vorzug zu geben. Nur so können Sie sicher sein, dass das Gerät lange hält und keine zusätzlichen Probleme verursacht.

Daher können Sie mit jedem Einkommensniveau ein hinsichtlich Parametern, Qualität und Kosten optimales Modell des Speicherwassererwärmers auswählen.

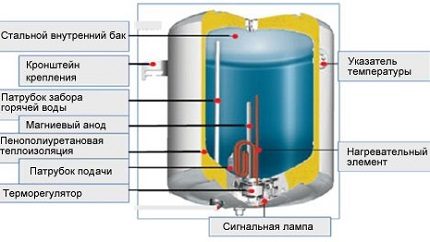

Unabhängig von der Marke bestehen alle Boiler aus folgenden Komponenten:

• Gehäuse – es muss isoliert sein, um Wärmeverluste so gering wie möglich zu halten;
• Heizelement – es gibt zwei Varianten: Die erste kommt direkt mit dem Wasser in Kontakt, die zweite erwärmt die Flüssigkeit durch eine spezielle Keramikhülle;
• Innentank – sein Volumen variiert von 15 bis 200 Litern, und der Behälter selbst ist aus Edelstahl gefertigt, was ihn korrosionsbeständig macht;
• Thermostat – ein Sensor, der die Wassertemperatur überwacht und auf dem vom Benutzer eingestellten Niveau hält;
• Magnesiumanode, deren Hauptaufgabe darin besteht, das Gerät vor elektrochemischer Korrosion zu schützen, die jedoch keinerlei Einfluss auf die Kesselsteinbildung hat;
• Dichtung der Befestigungseinheit des Heizelements.

Die Magnesiumanode muss regelmäßig ausgetauscht werden – dieser Vorgang sollte mindestens 1-2 Mal im Jahr durchgeführt werden. Eine solche Wartung verlängert die Lebensdauer des Boilers und erhöht seinen Wirkungsgrad.

Der Warmwasserbereiter hat einen relativ einfachen Aufbau. Daher kann man seine Reparatur selbst durchführen und dabei sowohl Geld als auch Zeit sparen.

Funktionsprinzip des Geräts

Das Heizgerät besteht aus zwei voneinander isolierten Behältern. Der erste Behälter wird in der Regel aus hochwertigem Stahl mit Korrosionsschutzbeschichtung oder aus Edelstahl hergestellt.

Für die Isolierung werden innovative Materialien verwendet. Meistens handelt es sich um Polyurethanschaum, Basaltwolle oder deren Äquivalente. Diese Lösung ermöglicht es, das Wasser bis zu zwei bis drei Tage heiß zu halten. Wenn die Temperatur der Flüssigkeit unter den vom Benutzer eingestellten Wert fällt, wird dem Heizelement elektrischer Strom zugeführt.

Dabei erfolgt die Entnahme des kalten Wassers im oberen Teil des Geräts, um eine Vermischung von heißem und kaltem Wasser zu verhindern. Hier wirken die Gesetze der Physik. Genauer gesagt, das kalte Wasser verdrängt einfach das heiße Wasser.

Es ist nicht empfehlenswert, den Boiler ständig eingeschaltet zu lassen. Denn jedes Gerät hat eine begrenzte Lebensdauer. Wenn Sie den Warmwasserbereiter gelegentlich ausschalten, können Sie seine Lebensdauer erheblich verlängern.

Es wird empfohlen, den Thermostat auf t = 60 einzustellen. Dadurch kann die Kesselsteinbildung verhindert werden, was sich positiv auf den Innenbehälter und die Heizelemente auswirkt. Auf jeden Fall muss das Gerät jeden Monat auf Maximum eingeschaltet werden. Diese Maßnahme desinfiziert den Behälter und tötet alle schädlichen Bakterien ab.

Gründe für den Austausch des Heizstabs

Der Austausch des Heizelements ist erforderlich, wenn das alte Element defekt ist. Aber wie stellt man fest, dass das Heizgerät wirklich durchgebrannt ist? Dazu muss der Boiler an die Steckdose angeschlossen werden und man wartet, bis er reagiert.

Wenn das Gerät sofort ausschaltet, ist dies ein eindeutiges Anzeichen für ein Problem. Wenn das Gerät jedoch weiterarbeitet, liegt kein Defekt vor und es besteht folglich auch kein Reparaturbedarf.

Wenn der Boiler ständig die Sicherungen in der Wohnung oder im Haus auslöst, ist das ein gewichtiger Grund, sich um seine Reparatur zu kümmern, nämlich den Austausch des Heizelements.

Um die Fehlerhaftigkeit des Bauteils endgültig zu bestätigen, muss man es sozusagen 'durchklingeln'. Einfacher gesagt, die Leitfähigkeitseigenschaften bewerten.

Dazu ist folgende Vorgehensweise durchzuführen:

• Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose;
• Schrauben Sie die Schutzkappe ab;
• Suchen Sie die Kontakte des Heizelements;
• Prüfen Sie den Widerstand des Bauteils.

Für den Test können Sie ein Ohmmeter oder ein Multimeter verwenden. Zeigt das Messgerät 'unendlich' an, ist das Heizelement defekt (durchgebrannt) und muss ausgetauscht werden. Wenn das Gerät jedoch null oder einen genauen Wert anzeigt, gibt es keine Probleme.

Lohnt es sich, den Austausch selbst durchzuführen?

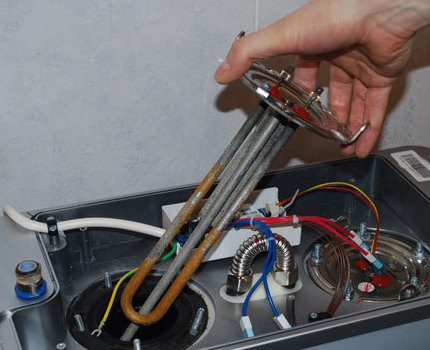

Warmwasserbereiter haben einen recht einfachen Aufbau und funktionieren nach einem elementaren Prinzip. Daher kann jeder Heimwerker den Austausch des Heizelements selbst bewältigen, ohne einen Fachmann zu rufen.

Der Hauptnachteil der Beauftragung eines Fachmanns sind die hohen Reparaturkosten. Nicht selten kann dieser Betrag 60 $ erreichen, und das nur für die Arbeit, ohne die Kosten für die Teile. Wenn Sie also etwas eigene Zeit investieren, können Sie eine beträchtliche Summe sparen.

Wenn sich das Heizgerät noch in der Garantiezeit befindet, müssen Sie sich unbedingt an das Service-Center wenden. In diesem Fall ist die Reparatur kostenlos, sofern der Benutzer die Betriebsvorschriften eingehalten hat.

Überprüfung der Funktionsfähigkeit des Heizstabs

Die oben beschriebene Testmethode mit dem Ohmmeter ist nicht die einzige Methode zur Feststellung eines Defekts. Es gibt noch zwei weitere Möglichkeiten, mit denen sich alle möglichen Probleme erkennen und rechtzeitig beheben lassen, um einen vollständigen Geräteausfall zu verhindern. Sehen wir uns diese genauer an.

Sichtprüfung des Elements

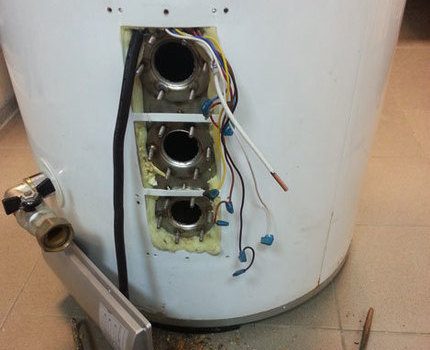

In diesem Fall müssen Sie das Gerät vom Stromnetz trennen und das Wasser ablassen. Dann zerlegen Sie es und reinigen Sie das Heizelement von Kalkablagerungen, falls solche auf seiner Oberfläche vorhanden sind. Wichtig ist, das Bauteil auf die Unversehrtheit der Beschichtung zu untersuchen.

Wenn auch nur kleine Risse, Absplitterungen oder Beschädigungen festgestellt werden, kann das Teil bedenkenlos in den Müll geworfen werden. Denn in diesem Fall lässt es sich nicht mehr reparieren. Was in einer solchen Situation bleibt, ist der Austausch des Heizelements durch ein neues.

Die Ursache für die Beschädigung der Elementbeschichtung liegt meist in der geringen Qualität der für seine Herstellung verwendeten Materialien. Infolgedessen zerreißt ein solches Heizelement bereits nach ein bis zwei Jahren Betrieb buchstäblich in Stücke und kann nicht wiederhergestellt werden.

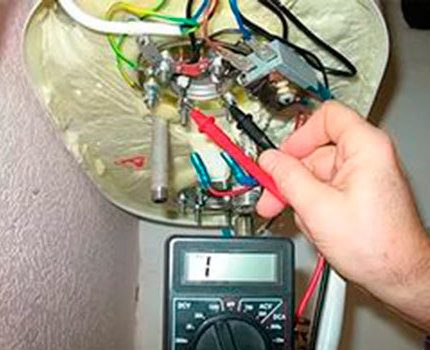

Prüfung mit einem Tester

Eine der Methoden zur Erkennung eines Defekts des Heizelements wurde oben beschrieben. Wenn das Ohmmeter jedoch keine Ergebnisse lieferte und bei der Sichtprüfung nichts gefunden werden konnte, besteht die letzte Prüfung in der Suche nach einem Durchschlag.

Dazu muss eine der Klemmen des Messgeräts abgetrennt und über die Oberfläche des Heizstabs geführt werden. Wenn das Ohmmeter einen genauen Widerstandswert anzeigt, liegt ein Problem vor und das Heizelement muss entsorgt werden.

Am besten überprüft man den Boiler mit einem digitalen Multimeter oder Tester. Auf diese Weise lässt sich möglichst genau feststellen, ob ein Defekt vorliegt oder nicht.

Wenn das Heizelement in Ordnung ist, sollte man mit der Überprüfung des Thermostats fortfahren. Dazu müssen die Klemmen des Messgeräts an die Kontakte des Temperatursensors angeschlossen werden, die für die Stromzufuhr verwendet werden.

Wenn das Messgerät einen genauen Wert anzeigt oder ein Signal ertönt, ist das Bauteil voll funktionsfähig. Andernfalls ist der Thermostat defekt und muss ausgetauscht werden. Dazu muss nicht einmal das Wasser aus dem Boiler abgelassen werden.

Um die Funktionsfähigkeit wiederherzustellen, muss das Gerät vom Stromnetz getrennt, die Abdeckung abgenommen, alle Kabel vom Thermostat gelöst und ein neues Bauteil angeschlossen werden. Beachten Sie, dass bei Nichtbehebung dieses Problems die Gefahr eines Stromschlags bei Berührung des Tanks besteht.

Was wird für die Reparatur benötigt?

Wenn sich das Vorliegen eines Defekts bestätigt hat, ist es Zeit, das Heizelement auszutauschen. Bevor Sie mit der Arbeit beginnen, müssen Sie alle erforderlichen Werkzeuge besorgen. Die Liste ist kurz, aber ohne sie wird es kaum möglich sein, etwas zu tun.

Für die Reparatur werden benötigt:

• Gabelschlüssel;
• Flachzange;
• Lappen oder Tücher – sie sollten Wasser gut aufnehmen;
• Schraubendreher – am besten Kreuzschlitz- und Schlitzschraubendreher besorgen;
• Phasenprüfer – das Werkzeug ist ein Schraubendreher, in dessen Griff ein spezieller Indikator eingebaut ist;
• ein neues Heizelement.

Wenn Sie alles Notwendige haben, können Sie direkt mit der Reparatur beginnen. Damit alles erfolgreich verläuft, sollten Sie einer bestimmten Vorgehensweise folgen, die im Folgenden erläutert wird.

Obwohl sich die überwiegende Mehrheit der Boiler im Aussehen und in den Eigenschaften unterscheidet, haben sie in der Regel eine identische Konstruktion.

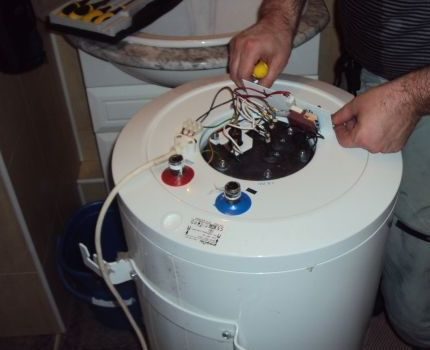

Austausch des Heizelements

Zunächst muss die Wasserzufuhr abgestellt werden. Normalerweise befindet sich das Absperrventil in der Nähe des Boilers. Wenn nicht vorhanden, kann das Wasser in der gesamten Wohnung (am Steigrohr) abgestellt werden.

Jeder Fachmann kann eine der beiden Methoden wählen. Hauptsache ist, die Befüllung des Tanks mit Wasser zu stoppen. Beachten Sie, dass auch das Warmwasserzulaufventil abgestellt werden muss.

Als nächstes sind folgende Schritte erforderlich:

• Wasser aus dem Boiler ablassen;
• das Gerät vom Stromnetz trennen;
• die Schutzabdeckung abnehmen, wofür ein Schraubendreher benötigt wird;
• mithilfe eines Phasenprüfers sicherstellen, dass an den Wasserklemmen keine Spannung anliegt;
• das Heizelement von den Halterungen lösen;
• Die Kabel trennen — es ist besser, vorher die ursprüngliche Schaltung zu fotografieren, das erspart viele Probleme;
• Die Muttern lösen, die das Heizelement befestigen.

Zusammen mit dem Heizstab sollten Sie auch die Anode austauschen, die den Boiler vor Rost schützt. Danach können Sie sich um die Montage der neuen Teile kümmern. Dabei müssen Sie darauf achten, dass ihre Kontakte trocken sind. Denn sonst besteht die Gefahr eines Kurzschlusses.

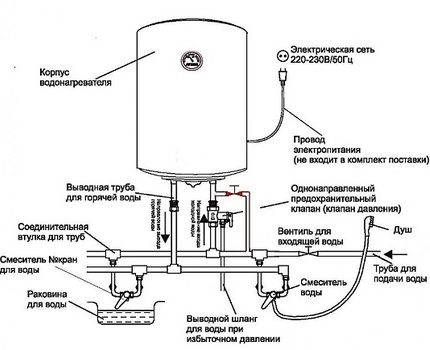

Sie müssen den Boiler in umgekehrter Reihenfolge zusammenbauen. Widmen Sie dem Anschluss des elektrischen Teils besondere Aufmerksamkeit. Das zuvor gemachte Foto wird Ihnen dabei helfen.

Nachdem alle Schläuche angeschlossen wurden, wird das Gerät auf Kaltwasserzufuhr getestet. Beachten Sie, dass das Gerät noch nicht in die Steckdose gesteckt werden darf. Denn zuerst muss geprüft werden, ob es undicht ist. Wenn keine Probleme auftreten, können Sie das Gerät nach dem vollständigen Entweichen der Luft über den Warmwasserhahn ans Netz anschließen.

Um den Betrieb des Boilers so sicher wie möglich zu gestalten, müssen Sie einige Punkte überprüfen. Zunächst müssen Sie sicherstellen, dass eine Erdung vorhanden ist, die bereits während der Installation des Boilers gewährleistet sein sollte.

Eine gute Ergänzung ist die Installation einer Fehlerstromschutzeinrichtung sowie die Verlegung einer separaten Stromleitung mit einem eigenen Leitungsschutzschalter zum Schutz der Verkabelung.

Ein nützliches Teil ist das Sicherheitsventil. Es verhindert, dass im inneren Tank ein zu hoher Druck entsteht. Das Bauteil eignet sich auch zum Ablassen von Flüssigkeit. Um die Komponenten des Boilers bei einem Wasserstopp zu schützen, sollten Sie ein Rückschlagventil an der Kaltwasserleitung installieren.

Wie kann die Lebensdauer des Heizstabs verlängert werden?

Um sich lange nicht mit der Notwendigkeit eines Austauschs des Heizelements befassen zu müssen, sollten Sie es nur bei vertrauenswürdigen Lieferanten bestellen, die Ausrüstung zur Wassererwärmung anbieten. Dabei müssen Sie vor dem Kauf die Anleitung sorgfältig studieren.

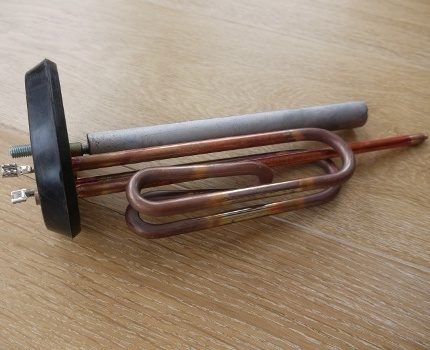

Schalten Sie den Boiler niemals mit leerem Tank ein. Andernfalls kann das Gerät ausfallen und eine teure Reparatur oder sogar ein vollständiger Austausch erforderlich werden.

Um die Qualität des in den Tank einströmenden Wassers zu verbessern, sollten Sie Reinigungsfilter installieren. Eine noch klügere Lösung wäre, eine Reinigung der Flüssigkeit von allen möglichen Verunreinigungen zu organisieren. Mehrstufige Filtervorrichtungen können dabei helfen.

Vergessen Sie nicht, mindestens einmal im Jahr eine vorbeugende Inspektion des Warmwasserbereiters durchzuführen. Regelmäßige Wartung ermöglicht es, Probleme frühzeitig zu erkennen und zu beheben, ohne dafür viel Geld auszugeben.

Fazit und nützliche Videos zum Thema

Video #1. Reinigung des Heizstabs des Warmwasserbereiters von Kalk:

Video #2. Austausch des Heizelements des Boilers:

Ein Warmwasserbereiter ist ein unverzichtbares Gerät, das den Betrieb eines autarken Wasserversorgungssystems gewährleistet. Mit einer solchen Anlage können Sie jederzeit duschen oder baden. Doch um die Annehmlichkeiten der Zivilisation genießen zu können, müssen Sie den Zustand des Boilers ständig überwachen, ihn jährlich reinigen und verschlissene Teile austauschen.

Erzählen Sie, wie Sie den Rohrheizkörper im Boiler mit eigenen Händen ausgetauscht haben. Teilen Sie technische Feinheiten, die für interessierte Besucher der Website nützlich sein könnten. Hinterlassen Sie bitte Kommentare im untenstehenden Block, fügen Sie Fotos hinzu und stellen Sie Fragen zum Thema des Artikels.
