Reparatur des Wärmetauschers eines Gasdurchlauferhitzers in Eigenregie: grundlegende Schritte zum Löten eines Kupferradiators

Durchlauferhitzer, die mit Erdgas betrieben werden, sind recht zuverlässige Geräte, die nur sehr selten ausfallen. Aufgrund kleinerer Störungen, die während des Betriebs des Geräts auftreten können, können viele Unannehmlichkeiten entstehen. In solchen Fällen sollten Sie einen Fachmann zu sich nach Hause rufen oder den Wärmetauscher des Gasdurchlauferhitzers selbst reparieren, um Kosten zu sparen.

Für einen Fachmann dauert ein solcher Vorgang nicht einmal 5 Minuten, aber für den Anruf müssten Sie trotzdem bezahlen. Eine Reihe von Defekten, die bei diesem Gerät auftreten, sind recht einfach zu beheben. Wie Sie einen Defekt erkennen und den Gasdurchlauferhitzer, seinen Wärmetauscher und alle Komponenten selbst reparieren können – all das besprechen wir in unserem Artikel. Wir geben eine detaillierte Löt-Anleitung, ergänzt durch anschauliche Fotos und hilfreiche Videos.

Wie ist der Warmwasserbereiter aufgebaut und wie funktioniert er?

Um zu lernen, wie man einen Gasdurchlauferhitzer repariert, muss man zunächst verstehen, wie er aufgebaut ist und wie er funktioniert.

Die Geräte können in folgenden Typen unterteilt werden:

1. Mit offener Brennkammer oder atmosphärisch.
2. Mit geschlossener Brennkammer oder turboladene. Sie werden auch als aufgeladene bezeichnet.

Bei einem atmosphärischen Durchlauferhitzer wird die für die Verbrennung des Gases notwendige Luft auf natürlichem Wege aus der Umgebung zugeführt. Sie gelangt durch eine Öffnung im unteren Teil des Geräts in das Gerät. Zur Ableitung der Verbrennungsprodukte wird ein Kamin mit natürlichem Zug installiert.

Turboladene oder aufgeladene Wasserheizer unterscheiden sich von atmosphärischen durch eine Besonderheit: Ihre Brennkammer ist geschlossen und ein eingebauter Ventilator sorgt für einen forcierten Zug. Die Luftzufuhr und -abfuhr erfolgen zwangsweise durch einen koaxialen Schornstein (doppelwandig).

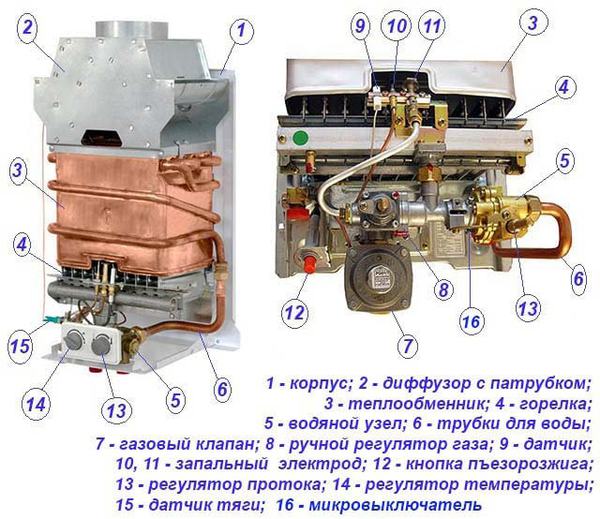

Mit dem Aufbau des Gaswarmwasserbereiters können Sie sich anhand der folgenden Abbildung vertraut machen.

Das Foto zeigt den Aufbau eines typischen Gasdurchlauferhitzers. Eine konstruktive Besonderheit dieses Warmwasserbereiters ist die piezoelektrische Zündung des Brenners. Für die Zündung verschiedener Modelle können auch Batterien (oder 220-V-Netz), eine Wasserturbine verwendet werden.

Im Folgenden wird das Funktionsprinzip eines modernen Gasbrenners mit automatischem Zündsystem vorgestellt:

1. Das Gerät beginnt zu arbeiten, wenn der Mischwasserhahn geöffnet wird. Der Wasserstrom durchläuft die Wasserversorgungseinheit und den Wärmetauscher des Gasgeräts.
2. Im Inneren des Gerätegehäuses befindet sich die Membran des Wasserreglers, die unter dem Druck des Wassers den Stößel drückt. Dadurch kann der Stößel die Feder des mechanischen Gasventils im Block zusammendrücken, damit der Brennstoff die Möglichkeit hat, bis zum Brenner zu gelangen.
3. In dieser Phase wird der Stromkreis des Elektromagnetventils geschlossen, was in dem Moment auftritt, wenn der Schaft die Taste des Mikroschalters loslässt. Das Ventil löst die Gaszufuhr zu einem speziellen Zuleitungsrohr aus. Das Gas gelangt zum bereits geöffneten Federklappenventil.
4. Die Impulseinrichtung wird aktiviert. Sie gibt einen Impuls an die Elektroden ab, die sich in der Nähe des Brenners befinden. Es entstehen Funken, wodurch die Zündung beginnt. Dadurch kann das Wasser, das durch den Wärmetauscher fließt, erhitzt werden.

Der Magnetkreis besteht aus drei Sensoren, die in Reihe geschaltet sind. Dazu gehören der Zug-, Überhitzungs- und Flammensensor. Wenn das letzte Element des Kreises Feuer detektiert, endet in diesem Moment die Funkenbildung.

Das Funktionsprinzip des Wasserheizers haben wir ausführlicher in diesem Artikel behandelt.

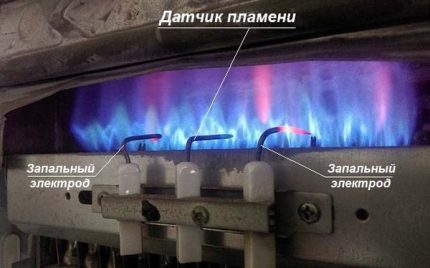

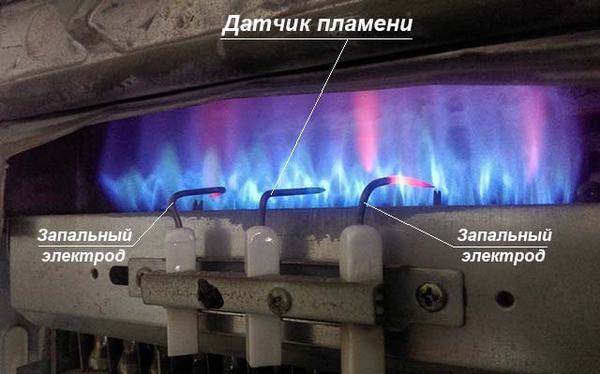

Alte Gas-Warmwasserbereiter hatten einen einzigen Kontakt und einen ständig brennenden Zündbrenner. Heute werden Geräte mit zwei Elektroden hergestellt, die den Brenner zünden.

Anzeichen für einen Defekt des Wärmetauschers

Nachdem Sie mehr über das Funktionsprinzip des Gas-Warmwasserbereiters erfahren haben, können Sie die wichtigen Punkte betrachten, die für eine erfolgreiche Vermeidung eines Defekts des Wärmetauschers erforderlich sind.

So gibt es mehrere Bedingungen, unter denen der defekte Wärmetauscher des Gas-Warmwasserbereiters repariert werden muss, da das Gerät selbst anfängt, sich automatisch auszuschalten:

• Der Wasserdurchfluss stoppt und der Druck fehlt. In diesem Fall gibt der Wasserregler den Stößel frei, was zur Abschaltung des Mikroschalters führt.
• Das letzte Element des Magnetkreises, nämlich der Ionisationssensor, sieht die Flamme nicht mehr. In dieser Situation wird kein entsprechendes Signal gesendet, wodurch der Gasweg durch das Magnetventil blockiert wird.
• Im Schornstein entsteht kein Zug mehr. Der Elektromagnet funktioniert nicht mehr, der Magnetkreis wird unterbrochen und die Brennstoffzufuhr wird eingestellt.
• Der Überhitzungssensor funktioniert nicht mehr. Diese Komponente des Kreises ist direkt am Wärmetauscher angebracht.

Nachdem Sie sich mit den Feinheiten der Funktionsweise des Gas-Warmwasserbereiters und den möglichen Problemen, die auf einen Defekt des Wärmetauschers hindeuten, befasst haben, wird nun besprochen, wie dieser repariert werden kann. Zunächst sind jedoch andere Störungen auszuschließen.

Ausschluss anderer Störungen des Durchlauferhitzers

Am häufigsten kommt es vor, dass der Wasserheizer zunächst kein Feuer entzündet. Zunächst sollte ermittelt werden, was genau dazu geführt hat. Denn das Problem kann sich durchaus nicht im Wärmetauscher befinden, sondern zum Beispiel in leeren Batterien. Daher ist eine Diagnose unerlässlich. Darüber hinaus kann man einige Störungen selbst beheben, während in manchen Fällen ein Fachmann des Gasdienstes hinzugezogen werden muss.

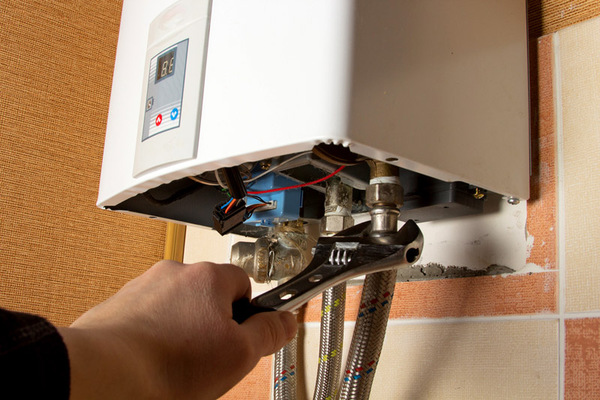

Äußere Überprüfung des Warmwasserbereiters

Eine fachkundige Diagnose ermöglicht es Ihnen, die Reparatur schnell selbst durchzuführen.

Wir empfehlen Ihnen, keine eigenständige Reparatur durchzuführen, wenn die Gastherme noch unter Garantie steht. Der Kundendienst könnte das Gerät von der Garantieleistung ausschließen.

Es gibt eine Reihe grundlegender Maßnahmen, die Sie durchführen sollten, bevor Sie das Innere des Warmwasserbereiters untersuchen:

1. Austausch der Batterie und Reinigung der Stromkontakte.
2. Überprüfung des Schornsteinzugs und des Vorhandenseins von Druck im Kaltwasserversorgungssystem.
3. Überprüfung der Sicherung (für Wasserheizer mit Turboaufladung). Man kann den Stecker im Schalter umdrehen, um die Phasenlage zu ändern – relevant für importierte Modelle, da diese sehr empfindlich darauf reagieren.
4. Reinigung des Siebfilters. Dies ist ein Schmutzfänger, der sich an der Kaltwasserzuleitung befindet. Oft ist das Sieb ein konstruktiver Bestandteil des Wasserblocks.
5. Beobachten Sie die Zündelektroden. Öffnen Sie dazu einfach den Warmwasserhahn, danach sollten Funken entstehen. Wenn die Kammer geschlossen ist, können Sie auf das Gehäuse lauschen. Es sollten charakteristische Klickgeräusche wie das Knistern von Entladungen zu hören sein.

Die oben genannten Maßnahmen helfen nicht immer. Dann müssen Sie einen Blick in das Innere der Säule werfen, wofür Sie das Gehäuse abnehmen müssen.

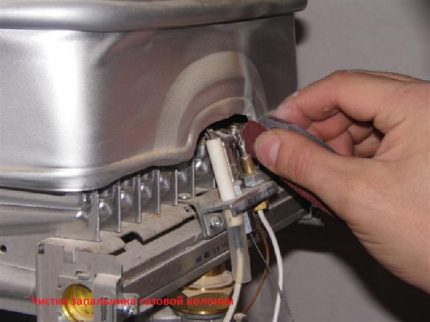

Jede Reparatur einer Gastherme sollte mit der Überprüfung der Batterien und der Reinigung der Kontakte beginnen, wenn diese oxidiert sind. Außerdem sollten Sie den Zündbrenner überprüfen und reinigen. Es gibt Modelle von Säulen, die ein kleines Fenster für den Zugang zu den Elektroden haben, die mit einer Bürste gereinigt werden können.

Fehlersuche im Inneren des Durchlauferhitzers

Wenn die äußere Inspektion und der Batteriewechsel nicht geholfen haben, können Sie mit der Fehlersuche direkt im Inneren des Geräts beginnen.

Dazu muss die Abdeckung des Wassererhitzers abgenommen werden und nacheinander die Hauptkomponenten überprüft werden. Es ist besser, alle Schritte gemeinsam mit einem Helfer durchzuführen. Man sollte ihn bitten, das heiße Wasser zu öffnen, und selbst die Bewegungen des Schafts beobachten. Zu den Aufgaben dieses Elements gehört es, auf die Druckplatte einzuwirken, um sie von der Taste des Mikroschalters wegzubewegen.

Falls der Stößel keinerlei Bewegungen ausführt, liegt das Problem mit 100%iger Wahrscheinlichkeit im Wasserblock. Wenn dieses Problem auftritt, muss der Block zerlegt werden, um die Membran zu reinigen und auszutauschen.

Auch kann die Stange auf die Platte drücken, aber der Knopf bleibt dabei gedrückt. In diesem Fall muss der Wasserregler auf Kalkablagerungen überprüft werden. Diese sollten gefunden und gereinigt werden.

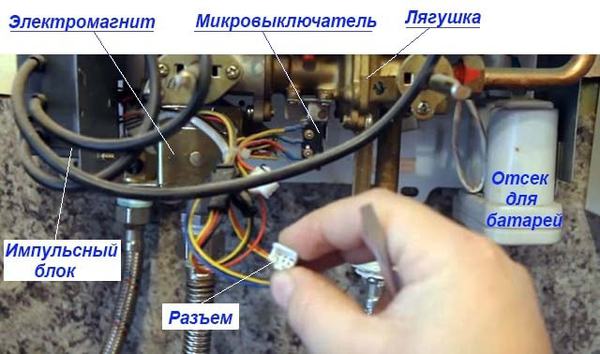

Wenn hingegen alle oben genannten Elemente normal funktionieren, die Taste gedrückt wird, aber keine Funken entstehen, kann in dieser Situation der Mikroschalter selbst der Übeltäter sein. Um dies zu überprüfen, müssen seine Steckverbinder abgeklemmt werden und die beiden Klemmen mit einem Schraubendreher überbrückt werden. Wenn dann sofort Funken entstehen, ist der Schalter defekt und muss ausgetauscht werden.

Durch Kurzschluss muss der Stecker überprüft werden, der an die Impulseinheit angeschlossen ist. Dabei sollte der Stecker des Mikroschalters nicht berührt werden.

Auch das Magnetventil kann ausfallen, wodurch kein Gas zugeführt wird. Dazu sollte jeder Sensor im Stromkreis durch sequentielles Kurzschließen überprüft werden. Außerdem kann ein Multimeter für die Durchgangsprüfung verwendet werden.

Ablauf der Reparatur des Wärmetauschers

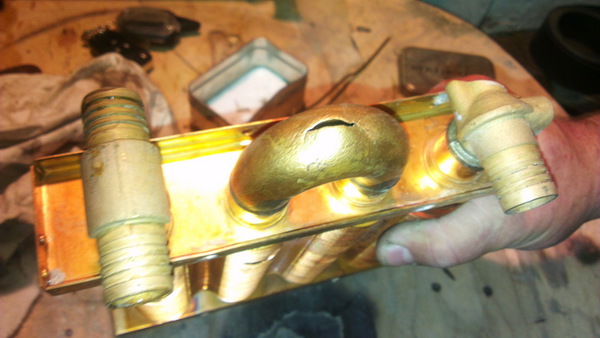

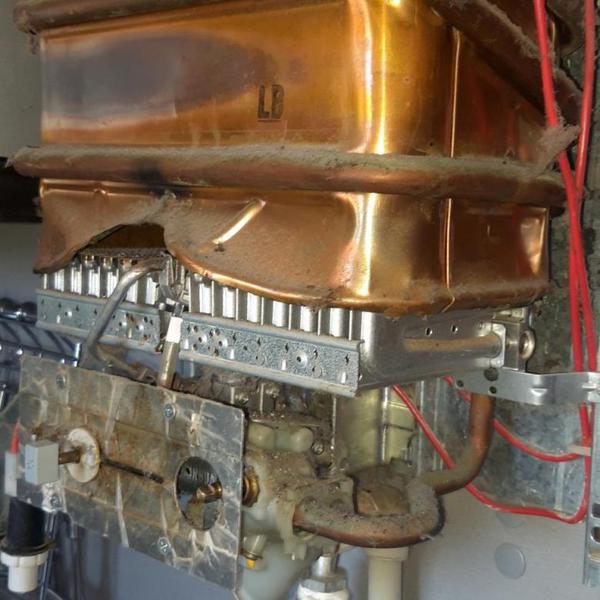

Wenn jedoch im Inneren der Konstruktion Spuren von Undichtigkeiten gefunden werden, ist das Problem schwerwiegender. Ein Leck kann am Kupferkühler eines Haushaltsgasdurchlauferhitzers auftreten, dessen Ursache eine Verformung der Rohre sein kann. Es kann auch aufgrund von Störungen im Wasserblock auftreten, was für automatische Gasdurchlauferhitzer typisch ist. Eine solche Störung weist auf eine Fehlfunktion des Reduzierventils hin, wodurch der Durchlauferhitzer vollständig ausfallen kann.

Hartes Wasser aus der städtischen Wasserversorgung, falscher Anschluss (Erdung), häufige Überhitzung des Durchlauferhitzers tragen dazu bei, dass sich an den Rohrwänden des Wärmetauschers Kalkablagerungen bilden. Das Material der Kühler ist nicht besonders robust, daher entstehen relativ schnell Risse an der Oberfläche der Rohrleitung und des Wärmetauschers.

Mit diesem Problem werden häufig Besitzer moderner Gasdurchlauferhitzer konfrontiert. Dies liegt daran, dass in solchen Geräten dünnes Kupfer verwendet wird, das oft von geringer Qualität ist. Um das aufgetretene Problem zu beheben, kann an der Stelle des Risses eine gewöhnliche Lötung durchgeführt werden.

Schritt #1 – Wasser aus dem Kühler ablassen

Es ist zu beachten, dass man nicht sofort mit dem Löten beginnen darf. Zunächst muss sichergestellt werden, dass der Durchlauferhitzer von der Gas- und Stromversorgung getrennt ist.

Er muss auch von der Wasserversorgung getrennt und der Wärmetauscher, der eine ausreichende Menge Wärmeträgerflüssigkeit enthält, vollständig entleert werden. Wenn diese einfache Vorsichtsmaßnahme vernachlässigt wird, wird die zugeführte Wärme ständig durch die Flüssigkeit abgeführt.

Wenn die Situation eintritt, dass der zu bearbeitende Bereich des Wärmetauschers nicht auf die erforderliche Temperatur erwärmt wird, sollte man ihn öffnen, um die heiße Flüssigkeit abzulassen.

Die gesamte Flüssigkeit können Sie nicht mit dem Hahn aus dem Wärmetauscher entfernen. Daher sollten Sie die Mutter lösen, die auf die Rohrleitung aufgesetzt ist. Dann müssen Sie nur noch die Reste beseitigen. Dazu können Sie einen gewöhnlichen Staubsauger oder einen Kompressor verwenden, oder Sie können die Luft manuell mit einem Gartenschlauch durchblasen.

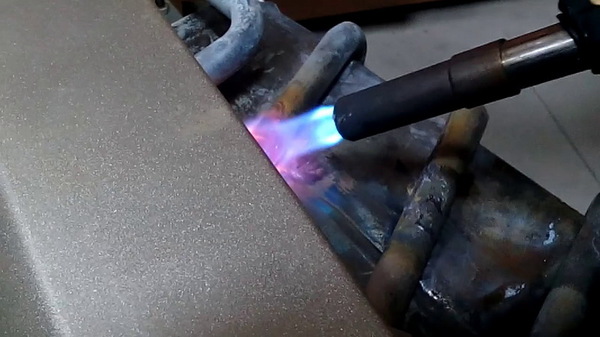

Schritt #2 – Löten der Kupferrohre

Wenn der Wärmetauscher vollständig entleert wurde, kann mit dem Löten begonnen werden. Aber wie führt man das Löten des Wärmetauschers in einem Gasdurchlauferhitzer an den Stellen, an denen Fisteln entstehen, richtig durch? Dies ist recht einfach, da der gesamte Prozess gut eingespielt ist. Wenn Sie dies noch nie getan haben, empfehlen wir, die Anleitung zum Löten von Kupferrohren zu lesen.

Zunächst sollten Sie ein feinkörniges Schleifpapier nehmen und die erforderliche Stelle damit bearbeiten. Die Reinigung der Fistel muss so lange durchgeführt werden, bis keine Oxide mehr vorhanden sind. Deren Standort zu bestimmen ist nicht schwer, da solches Kupfer einen grünlichen Farbton aufweist.

Nach der Reinigung sollten Sie die erforderliche Stelle mit einem mit Reinigungsmittel getränkten Tuch abreiben. Nun können Sie direkt mit dem Verzinnen beginnen. Dazu wählt jeder individuell sein Lot. Sie können auch den Rat von Profis befolgen, die die Verwendung von POS-61 empfehlen. Es bleibt nur noch, einen Lötkolben mit einer Leistung von 0,1 kW und Kolophonium als Flussmittel zu nehmen.

Wenn kein Kolophonium vorhanden ist, können Sie Aspirin verwenden. Dieses wird in der Apotheke verkauft. Es ist in Situationen wirksam, in denen an einer Problemstelle gearbeitet werden muss, die nicht vollständig gereinigt werden kann.

Falls das Lot nicht fließt, sondern krümelig wird, müssen Sie die zu lötende Stelle zusätzlich erwärmen. Dazu können Sie einen sehr schwachen Lötkolben mit 0,04 kW oder eine Heißluftpistole verwenden.

Wenn das Löten am Wärmetauscher des Gasdurchlauferhitzers an der erforderlichen Stelle durchgeführt wurde und die Lotschicht gleichmäßig auf der Fläche verteilt ist, muss die Dicke der homogenen Masse auf 2–3 mm erhöht werden. Auf diese Weise wird die Fistel vollständig verschlossen und tritt nicht mehr auf.

Neben dem Hauptteil des Wärmetauschers sollte die gesamte Rohrleitung überprüft werden. Grüne Oxidationen können auch an Kupferrohren auftreten. Wenn dieses Problem nicht behoben wird, führt dies später unweigerlich zur Bildung von Mikrorissen.

Es ist zu beachten, dass Löten selbst bei kleinsten Problemstellen möglich ist. Sie sollten sofort eine Verzinnung durchführen und diese Stellen verlöten. Wenn Sie dies nicht tun, werden die Probleme möglicherweise alle paar Monate auftreten.

Das Löten sollte auch an Stellen durchgeführt werden, die nicht zugänglich sind. In diesem Fall sollten Sie den Wärmetauscher abnehmen und zerlegen, um an die Problemstelle zu gelangen.

Schritt #3 – Fehlersuche nach dem Löten

Es ist nicht immer möglich, alle möglichen Fehler durch Sichtprüfung zu erkennen. Selbst die Bearbeitung mit Schleifpapier führt nicht immer zum gewünschten Ergebnis. In diesem Fall kann eine spezielle Diagnose helfen, die unter Druck durchgeführt wird.

Dazu sollten Sie einen Wasserstrahl in das Innere des Radiatorgehäuses leiten. Sie können einen biegsamen Gummischlauch für die Dusche verwenden. Verbinden Sie eine Seite des Schlauchs mit dem Wasserzulauf und das andere Ende mit dem Radiatorrohr. Es bleibt nur, eines der Rohrenden mit einem Absperrventil zu verschließen.

Wenn Sie mit Leitungswasser nach Defekten suchen, sollten Sie einen Marker vorbereiten. Damit markieren Sie die Problemstellen, die mit bloßem Auge nicht sichtbar sind.

Jetzt müssen Sie den Wasserhahn öffnen, der den Warmwasserbereiter speist. Während dieses Vorgangs ist es wichtig, den Wärmetauscher und alle Rohre genau zu beobachten. Wenn sich auf der Oberfläche kaum sichtbare Risse befinden, werden diese sofort sichtbar. An den Stellen, an denen sie entdeckt werden, bilden sich Wassertropfen. Die anderen Bereiche bleiben trocken.

Auf diese Weise können alle problematischen Stellen, die repariert werden müssen, gefunden und gelötet werden. Gleichzeitig kann der Wärmetauscher durchgespült und von Kalkablagerungen befreit werden.

Wenn es jedoch sehr viele Schäden gibt oder das Rohrmaterial zu dünn ist und sich nicht löten lässt, kommt man nicht ohne größere finanzielle Investitionen aus. In einer solchen Situation steht der Kauf und Einbau eines neuen Wärmetauschers an. Und wenn das benötigte Modell recht teuer ist, muss man möglicherweise über die Auswahl und den Kauf eines neuen Durchlauferhitzers nachdenken.

Fazit und nützliche Videos zum Thema

In diesem Video können Sie sehen, wie das Löten des Wärmetauschers durchgeführt wird:

Ein Video darüber, wie Sie den Wärmetauscher einer Gastherme mit digitalem Display durch Löten reparieren können:

Sie sollten keine eigenständige Reparatur der Gastherme durchführen, wenn Sie sich Ihrer Fähigkeiten nicht sicher sind. In erster Linie ist es wichtig, das Funktionsprinzip des Geräts zu verstehen und die Sicherheitsvorschriften einzuhalten. Wenn Sie die Regeln nicht befolgen, können Sie sich selbst und Ihre Angehörigen, die mit Ihnen zusammenleben, gefährden.

Haben Sie noch Fragen zur Reparatur des Wärmetauschers, die wir in diesem Beitrag nicht behandelt haben? Stellen Sie sie unseren Experten im Kommentarbereich – wir und andere Besucher der Website werden versuchen, Ihnen zu helfen.

Wenn Sie Ihre erfolgreichen Erfahrungen mit dem eigenhändigen Löten des Kupferradiators der Gastherme teilen möchten, erzählen Sie unseren Lesern davon und fügen Sie einzigartige Fotos des Reparaturprozesses hinzu – das Kontaktformular befindet sich unten.
