Normen für den Wasserdruck in der Wohnungswasserleitung, Methoden zur Messung und Normalisierung

Das moderne Leben ist ohne eine Wasserleitung in der Wohnung kaum vorstellbar. Die Wasserversorgung ist ein komplexer und multifunktionaler Prozess, dessen Betrieb für das normale menschliche Leben rund um die Uhr und mit dem erforderlichen Druck gewährleistet sein muss. Allerdings kann es dabei häufig zu Problemen kommen.

In diesem Material erläutern wir, welcher Standard für den Wasserdruck in der Wohnungswasserleitung existiert und was unternommen werden kann, wenn die vorgeschriebenen Normen nicht eingehalten werden. Diese Informationen sind für die Nutzer der Wasserversorgungsleistung in einem Mehrfamilienhaus nützlich.

Das dargelegte Material ergänzen wir mit anschaulichen Fotos und Videotipps zur Installation von Geräten, die den Druck in der Wasserleitung erhöhen.

Normen für den Wasserdruck

In normativen Dokumenten, die Standards für die Wasserversorgungssysteme festlegen, finden sich Parameter wie Wasserdruck und minimaler freier Druck.

Größen zur Druckmessung

Um die in den Dokumenten angegebenen Normen, die vorschreiben, mit welchem Druck das Wasser in das Wasserversorgungssystem eines Mehrfamilienhauses eingespeist werden muss, richtig zu verstehen, ist es notwendig, den Zusammenhang dieser Größen zu kennen.

Kurz gesagt, der Wasserdruck charakterisiert die Kraft, die auf ein Hindernis im Weg des Stroms wirkt. Somit besitzt der Druck potentielle Energie.

In einer bewegten Flüssigkeit hingegen gibt es keinen Druck, aber die Druckhöhe, die mit der kinetischen Energie vergleichbar ist und eine lineare Einheit darstellt, ist maximal.

Der in normativen Dokumenten vorkommende Kennwert des freien Drucks bedeutet die geringste Höhe, auf die das Wasser angehoben werden muss, unter Berücksichtigung der Verluste durch Rohrwiderstände, über dem Boden, um den Entnahmepunkt zu erreichen.

Beide Größen können ineinander übergehen.

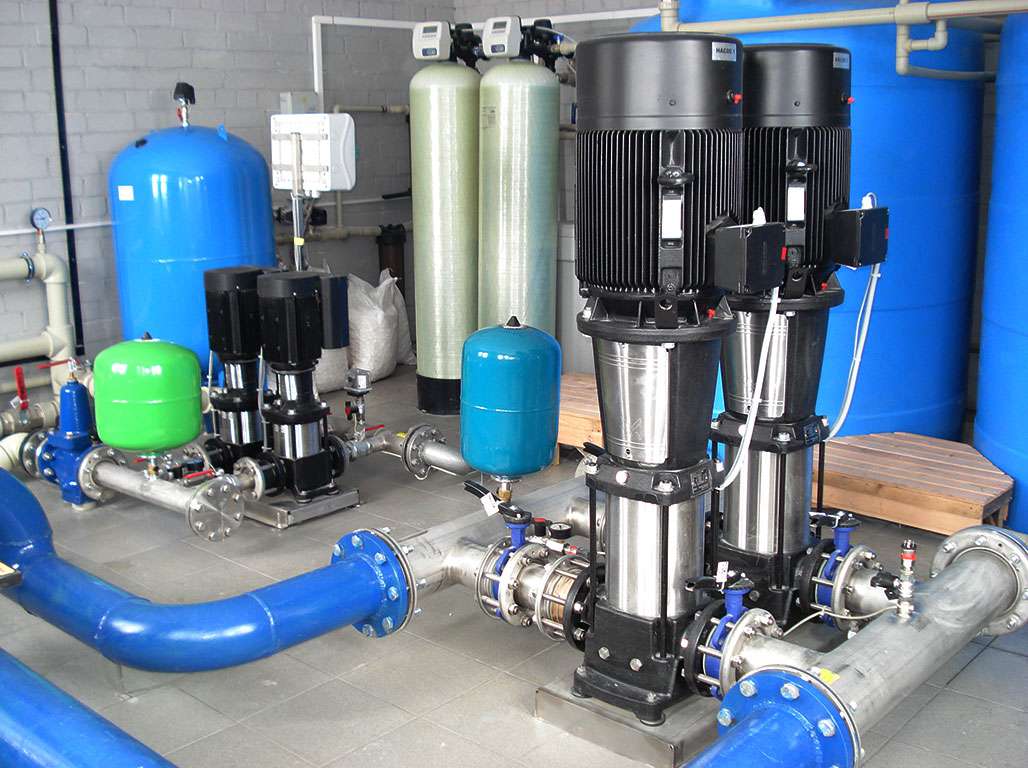

Zum Beispiel erzeugt die Pumpstation eines Mehrfamilienhauses, die Wasser auf eine Höhe von vierzig Metern fördert, am Ausgang einen Wassersäulendruck von 4 atm oder 4 bar.

Der Wasserdruck kann in verschiedenen Einheiten gemessen werden. Da 1 bar ≈ 0,99 physikalische Atmosphäre (atm) beträgt, werden diese Werte bedingt gleichgesetzt. 1 atm oder 1 kg/cm² technische Atmosphäre (at) entspricht einer Förderhöhe, die durch eine 10 Meter hohe Wassersäule erzeugt wird.

Im metrischen System wird Pascal als Basiseinheit für die Druckmessung verwendet. Für Wasser wird die Messung in Megapascal (MPa) durchgeführt. Zu den nicht systemkonformen Einheiten gehören: Bar, Atmosphären, kgf/cm².

Normative Druckwerte in Rohrleitungen

Die wichtigsten normativen Dokumente, die die vom Wasserversorgungsunternehmen garantierten Wasserdruckwerte in den technischen Anlagen eines Mehrfamilienhauses festlegen, sind:

1. Regelwerk SP 30.13330.2016.
2. Verordnung der Regierung der Russischen Föderation vom 6. Mai 2011 Nr. 354.

Das erste Dokument legt den Wasserdruck auf der Höhe der am tiefsten im Haus gelegenen sanitären Einrichtung fest.

Die Verordnung Nr. 354 regelt die Anforderungen an die Qualität der gelieferten Versorgungsleistungen, einschließlich der Druckstandards in Wohngebäuden für Kalt- und Warmwasser an den Entnahmestellen.

Um jedoch Antworten auf die Fragen zu finden, wie der Druck und die Förderhöhe des Wassers in der Wasserleitung einer Wohnung sein sollten, reicht es nicht aus, sich nur auf diese Dokumente zu stützen, insbesondere bei Berechnungen für die Installation einer druckverstärkenden Pumpe in der Wohnung.

Dazu müssen die folgenden Methoden verwendet werden:

• SNiP 2.04.02-84 — legt die Wasserdrucknormen am Hauseingang fest;
• SNiP 2.04.01-85 — normiert den Druck an der Wasserentnahmestelle in der Wohnung.

Durch Abstimmung aller dieser Dokumente untereinander können die grundlegenden normativen Werte für den Wasserdruck abgeleitet werden.

Am Eingang eines einstöckigen Gebäudes muss der Mindestwasserdruck mindestens 10 m betragen. In einem Mehrfamilienhaus kommen pro Stockwerk 4 m hinzu.

Zum Beispiel sollte der Eingangsdruck für ein 8-stöckiges Gebäude nach Berechnungen mindestens betragen: 10 m + (4 m × 7 Stockwerke) = 38 m oder 3,8 atm (kg/cm²).

Der Druck an der Wasserentnahmestelle am Eingang zur Wohnung des Hauses sollte gewährleistet werden:

• Kaltwasser im Bereich von 0,03 MPa (0,3 atm) bis 0,6 MPa (6,0 atm);
• Warmwasser — von 0,03 MPa (0,3 atm) bis 0,45 MPa (4,5 atm).

Wie groß der freie Wasserdruck in der Wohnung an bestimmten Sanitärgeräten mit Mischbatterien mindestens sein muss, wird ebenfalls durch SNiP geregelt:

• Waschbecken — 0,2 atm;
• Badewanne — 0,3 atm;
• Dusche — 0,3 atm.

Unter Berücksichtigung der angegebenen Werte muss bei der Auswahl eines Sanitärgeräts auf den Mindestdruck geachtet werden, für den es ausgelegt ist.

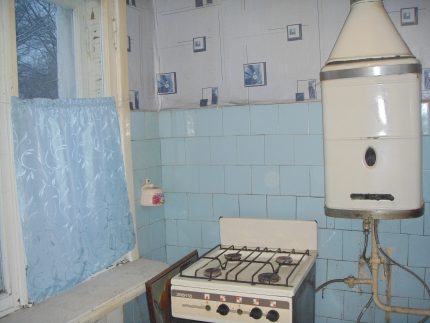

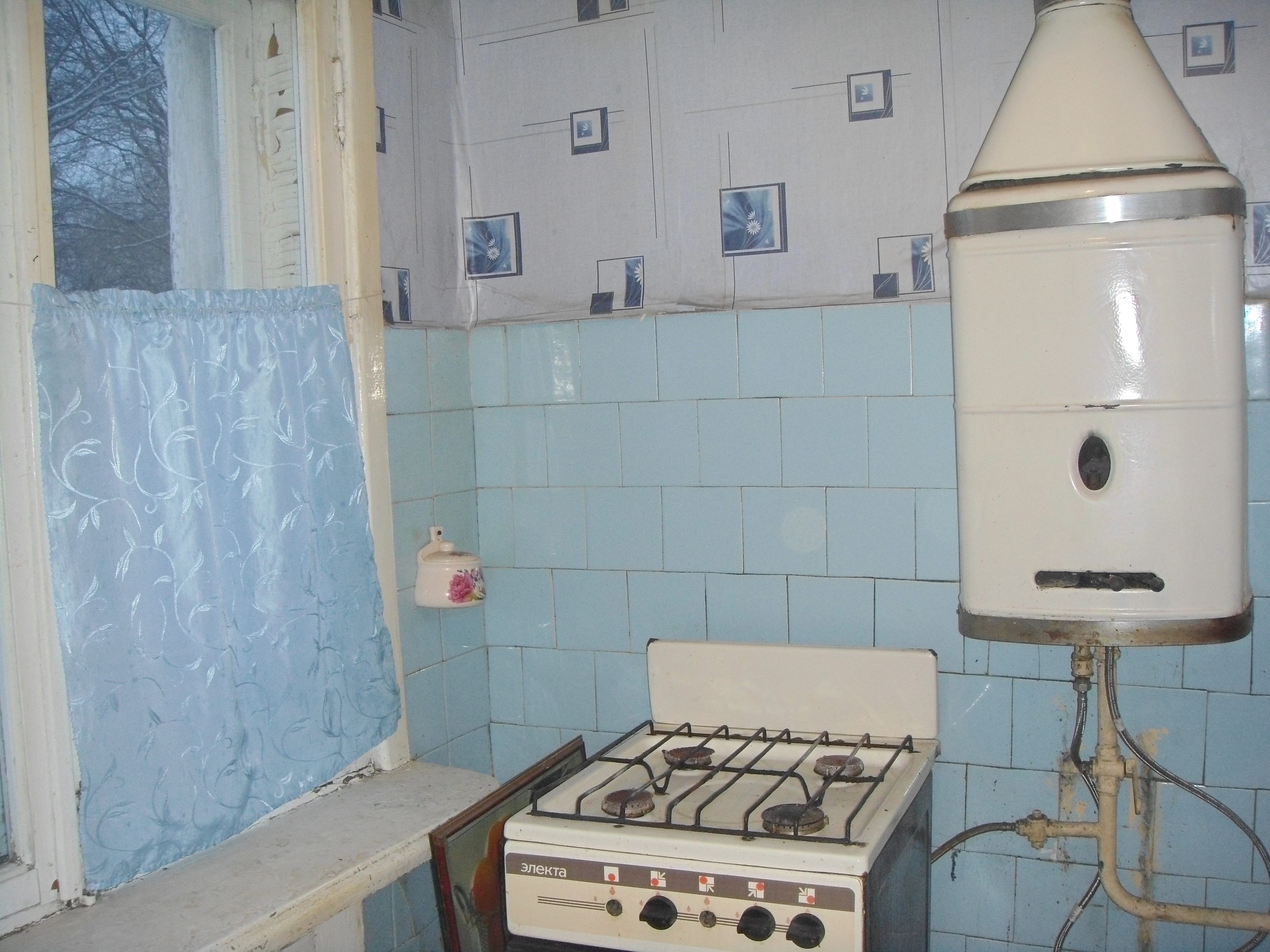

Einige alte Gasdurchlauferhitzer funktionieren möglicherweise nur bei einem minimalen Wasserdruck von 0,9 atm, während die untere Normgrenze bei 0,3 atm liegt.

Daher können Geräte, deren Parameter unter dem Standardwert liegen, als nicht für den Einbau in bestimmten technischen Anlagen vorgesehen und als austauschpflichtig betrachtet werden.

Es sollte auch dieser Aspekt berücksichtigt werden: Die angegebenen Baunormen legen die zulässigen Mindest- oder Grenzwerte für den Wasserdruck fest, und dieser erlaubte Bereich ist recht groß.

In der Praxis beträgt der optimale Wert des Wasserdrucks im Inhausnetz, bei dem eine komfortable Nutzung und der korrekte Betrieb der Haushaltsgeräte gewährleistet ist, 4 atm.

Wenn Sie in einem Einfamilienhaus wohnen oder ein Ferienhaus mit eigener Wasserversorgung nutzen, empfehlen wir Ihnen, sich mit den Drucknormen in der privaten Wasserversorgung und den Möglichkeiten zur Druckerhöhung vertraut zu machen.

Methoden zur Druckmessung

Die theoretischen Kenntnisse der Normwerte bezüglich des Wasserdrucks ermöglichen es, zur Praxis überzugehen, die die Frage beantwortet, wie man den Wasserdruck zu Hause am Wasserhahn oder an anderen Wasserentnahmestellen der Wohnung misst.

Methode #1 – Verwendung stationärer Manometer

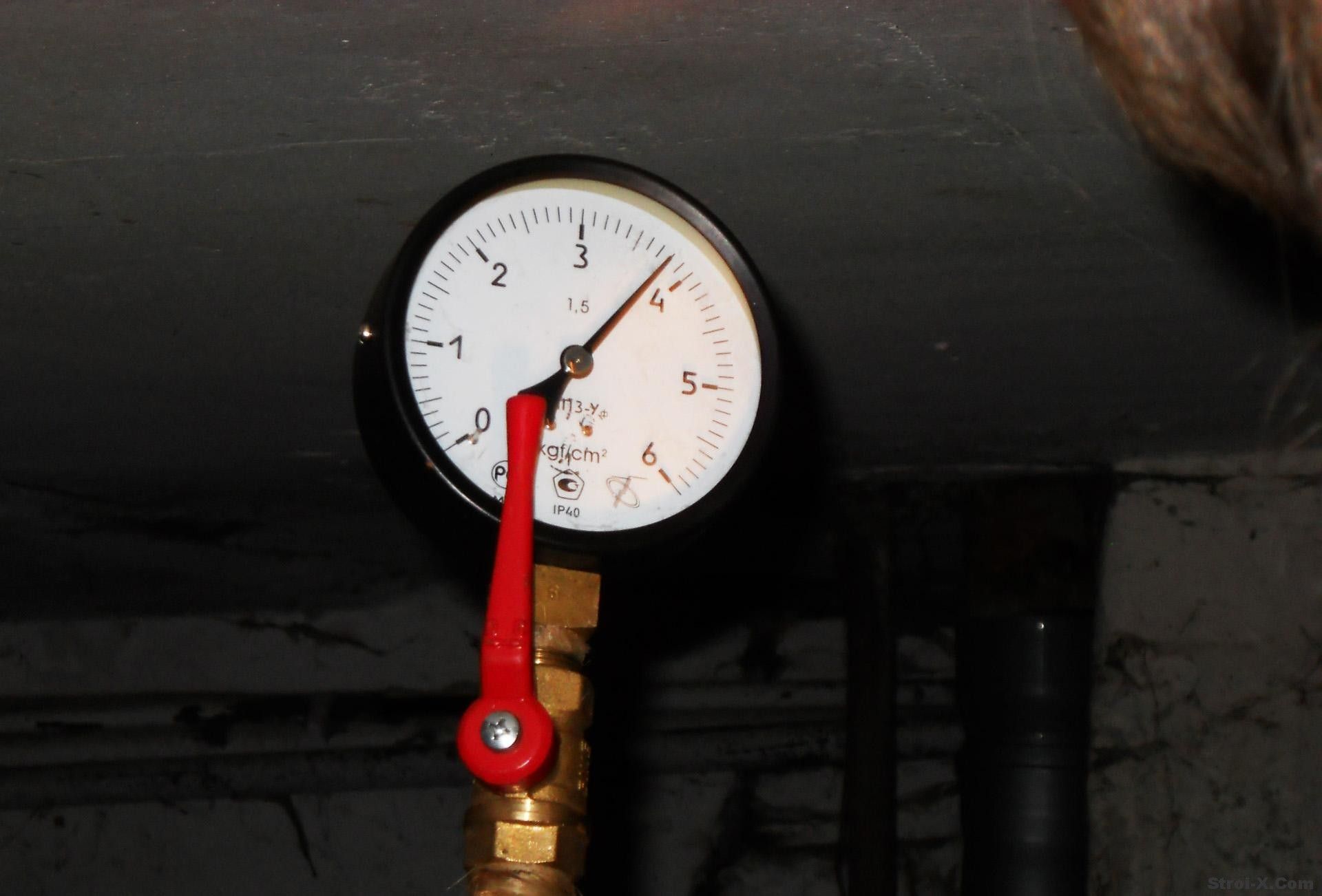

Das Hauptinstrument zur Messung des Drucks in der Wasserleitungsanlage ist das Manometer. Es gibt verschiedene Arten von Geräten für diesen Zweck, die sich konstruktiv und nach dem Funktionsprinzip unterscheiden.

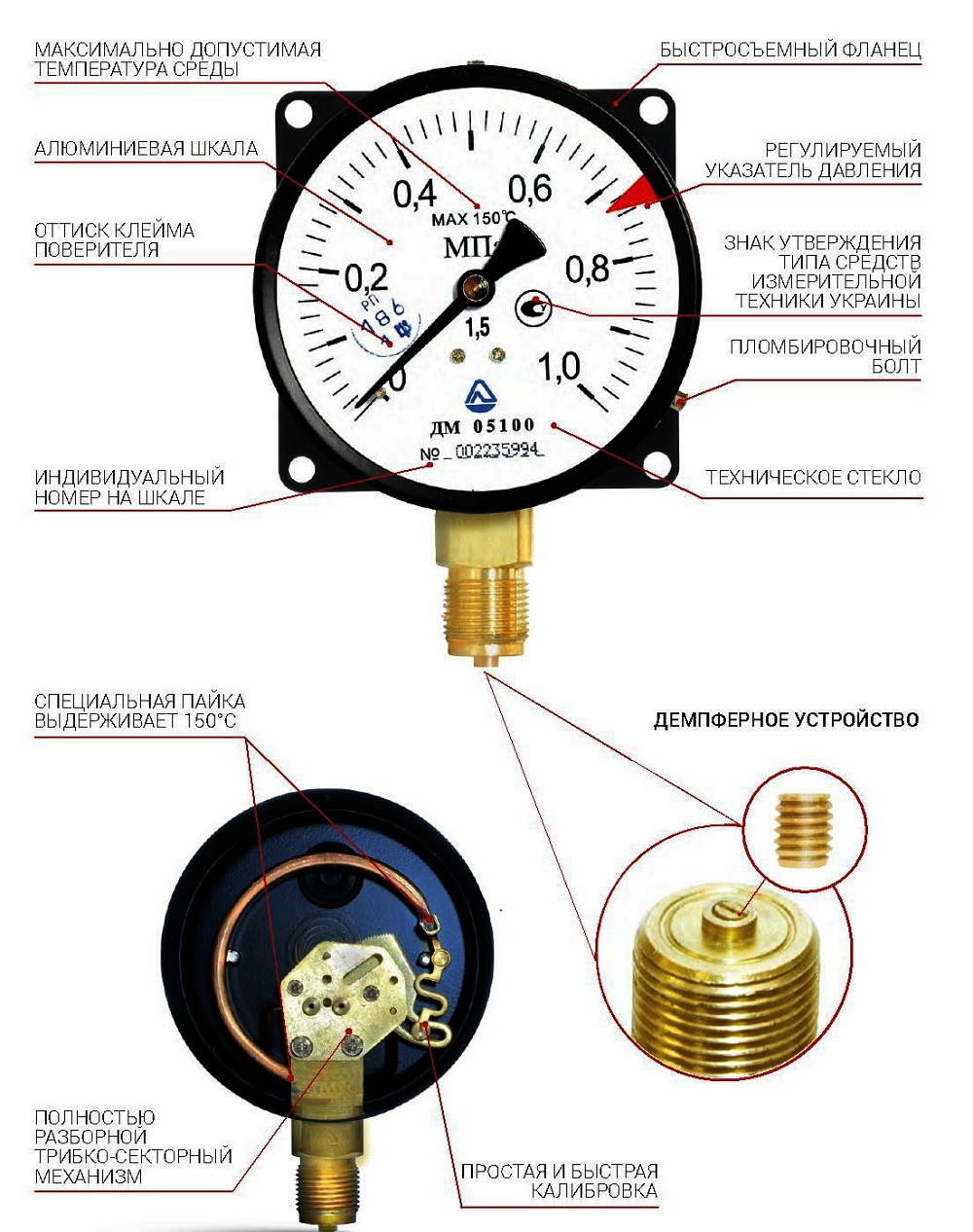

Der am weitesten verbreitete Instrumententyp zur Ablesung des Wasserdrucks ist das mechanische Manometer. Es ist im Betrieb zuverlässig, verfügt über eine gut lesbare Skala und ein informatives Zifferblatt.

Oft beschränkt sich die Kontrolle des Wasserdrucks in der Wohnung auf die Ablesung des Geräts, das an der Grenze zwischen der wohnungsinternen und der zentralen Rohrleitung installiert ist. In der Realität sind die Ablesungen eines solchen Manometers jedoch nicht ganz korrekt und mit gewissen Ungenauigkeiten behaftet.

Dies ist dadurch bedingt, dass nicht alle Druckverluste an den Elementen der wohnungsinternen Verrohrung (Filter, T-Stücke, Absperr- und Regelarmaturen) berücksichtigt werden. Darüber hinaus haben Rohrkrümmungen und Abschnitte mit Querschnittsänderungen Einfluss auf den freien Wasserdruck.

Daher ist die beste Option, alle Eingänge der Wasserentnahmestellen in der Wohnung mit Manometern auszustatten. Dies ist in der Bauphase des Hauses oder bei Reparaturarbeiten zum Austausch der Wasserleitungen durchaus machbar.

Das Fehlen stationär installierter Geräte nimmt dem Verbraucher nicht die Möglichkeit, den Wasserdruck an jeder beliebigen Entnahmestelle auf andere Weise zu messen.

Methode #2 – Verwendung eines tragbaren Manometers

Die Besonderheit des tragbaren Messgeräts ist seine Vielseitigkeit und die Möglichkeit der einfachen Montage an Rohrleitungen sowie der ebenso einfachen Demontage.

Die Anwendung dieser Methode ermöglicht es, den Wasserdruck direkt am Eingang jedes Sanitärgeräts zu messen, der dessen Druck beeinflusst.

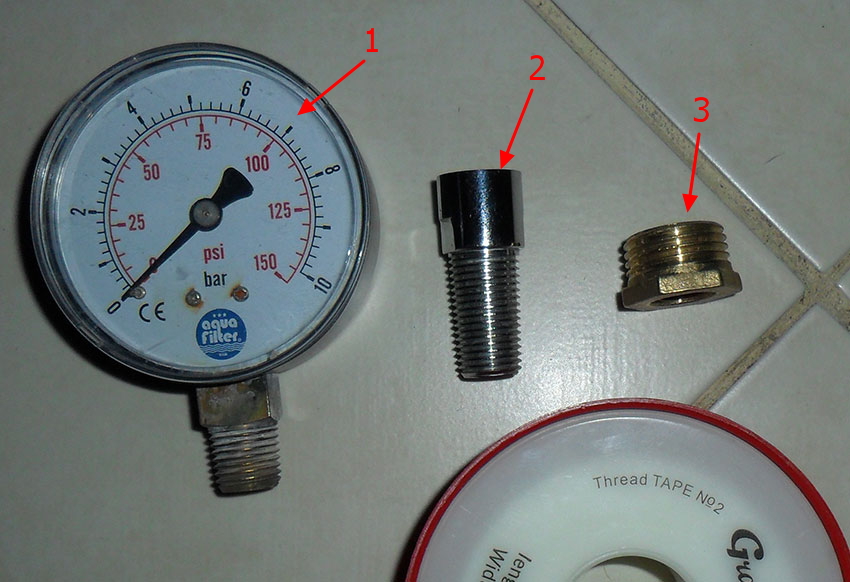

Ein mobiles Manometer kann man selbst zusammenbauen, indem man ein gekauftes Fabrikgerät verbessert. Dazu benötigt man: 1 – ein gewöhnliches Wassermanometer mit einer Skala bis 6 bar; 2 – ein Gewindeverlängerungsstück; 3 – einen Adapter vom 3/8-Zoll-Gewinde des Manometers auf das halbzöllige Gewinde des Verlängerungsstücks.

Zur Abdichtung der Gewindeverbindungen wird PTFE-Dichtband verwendet.

Der günstigste Anschlusspunkt zur Messung des Wasserdrucks ist die Dusche.

Der Messablauf ist wie folgt:

1. Der Duschkopf wird vom Schlauch abgeschraubt.
2. Das Manometer wird an den Schlauch montiert.
3. Der Duschhahn wird geöffnet.
4. Der Druck wird gemessen.

Um korrekte Messwerte zu erhalten, muss während der Messung eine Luftblase beseitigt werden. Diese wird durch mehrmaliges Umschalten der Mischbatterie vom Hahn auf die Dusche oder durch Öffnen und Schließen eines anderen Wasserhahns im Leitungssystem entfernt.

Falls kein passender Adapter vorhanden ist, kann stattdessen ein Schlauch mit einem Durchmesser gewählt werden, der einen Anschluss an das Manometer ermöglicht. Die Verbindung mit dem Duschschlauch erfolgt in diesem Fall über einen Stutzen mit ½-Zoll-Gewinde.

Der Wasserdruck kann im Laufe des Tages schwanken. Daher wird empfohlen, die Messungen zur Zuverlässigkeit der ermittelten Werte mehrmals durchzuführen, auch während der Spitzenverbrauchszeiten.

Methode #3 – Gerätefreie Druckbestimmung

Diese Methode ermöglicht es, den Wasserdruck am Anschlusspunkt an die Sanitärgeräte mit einer gewissen Messungenauigkeit ohne spezielle Messgeräte zu messen.

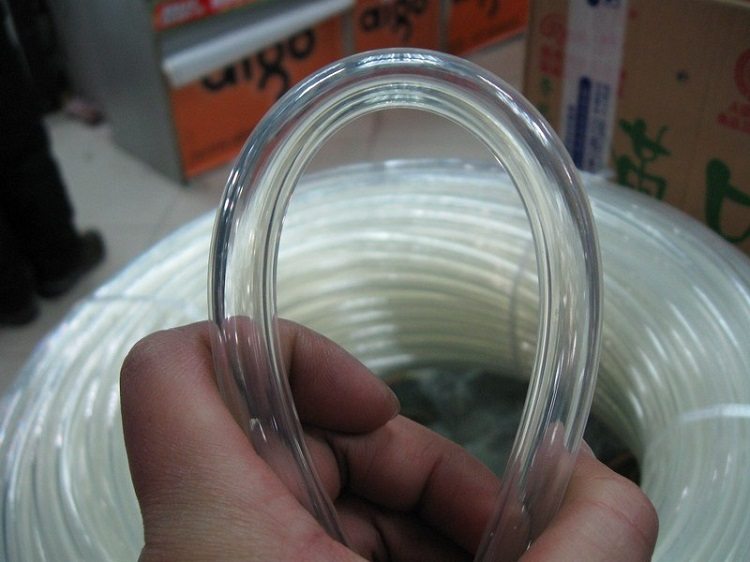

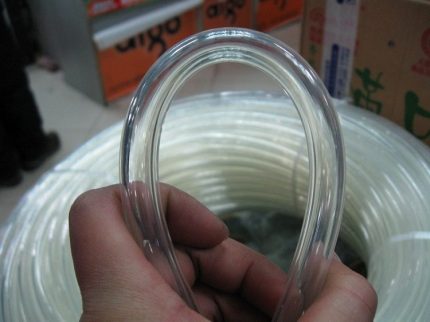

Für die Messungen muss ein transparenter PVC-Schlauch/eine transparente PVC-Röhre mit einer Länge von etwa zwei Metern und einem Durchmesser erworben werden, der einen Anschluss an den Wasserhahn ermöglicht.

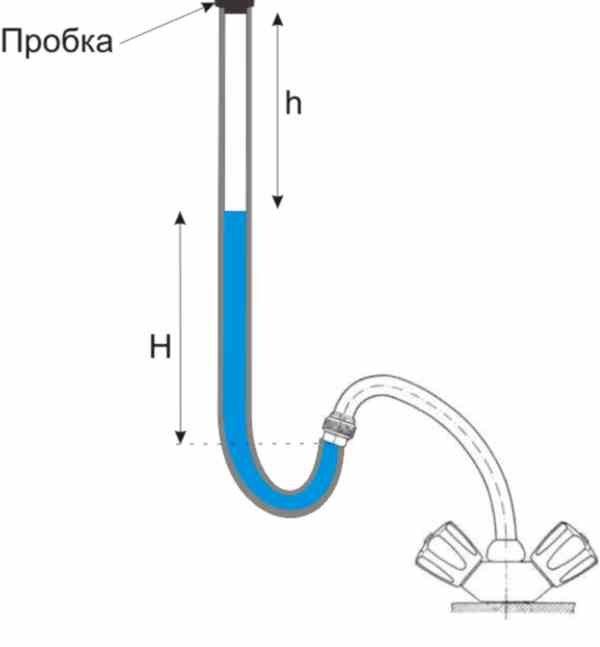

Das Experiment mit einem transparenten PVC-Schlauch wird nach folgender Methode durchgeführt:

1. Der Schlauch wird mit einem Ende an die Entnahmestelle angeschlossen, ausgerichtet und möglichst in vertikaler Position fixiert.
2. Der Hahn wird geöffnet und die Röhre wird bis zur Markierung, die dem unteren Teil des Hahns entspricht (Nullniveau), mit Wasser gefüllt.
3. Die obere Öffnung wird dicht verschlossen.
4. Der Wasserhahn wird auf maximalen Druck geöffnet.
5. Die Höhe der Wassersäule vom Nullniveau bis zur unteren Grenze der Luftblase (H) wird gemessen.
6. Die Höhe der Luftblase (h) wird notiert.

Die Abstandsmessungen sollten nicht sofort, sondern nach 1-2 Minuten erfolgen, nachdem sich unter dem Wasserdruck aus dem geöffneten Hahn eine Luftblase im Schlauch gebildet hat.

Die Formel zur Berechnung des ungefähren Wasserdrucks aus einem geöffneten Hahn bei Verwendung eines transparenten Schlauchs als Manometer lautet: P = Patm × (H + h) / h

Als Wert für Ratm wird der atmosphärische Druck in der Röhre vor Beginn des Experiments angenommen – 1 atm.

Ursachen für schwachen Druck und Prävention

Die Verantwortung für die Sicherstellung des erforderlichen Drucks im Wasserversorgungssystem eines Mehrfamilienhauses liegt bei der Organisation, die das Haus betreut. In der Regel ist dies die Hausverwaltung, aber der Vertrag über die Wasserversorgung kann auch direkt mit dem Versorgungsunternehmen abgeschlossen werden.

Daher ist das erste, was bei einem allgemeinen Druckabfall im Haus oder an der Steigleitung zu tun ist, die zuständige Organisation auf dem vorgeschriebenen Wege, vorzugsweise schriftlich, zu informieren, damit sie reagieren kann.

Leider müssen die Bewohner oft selbst gegen den unzureichenden Wasserdruck in ihren Wohnungen vorgehen.

In den meisten Fällen ist das Hauptproblem der niedrige Wasserdruck.

Um die richtige technische Lösung zur Behebung der Situation zu finden, ohne das Wasserversorgungssystem und die Verbraucher zu beeinträchtigen, müssen zunächst die Ursachen für den Druckabfall ermittelt werden.

Zu diesen Faktoren können gehören:

• Störungen in Form von Lecks und Brüchen in den Versorgungsleitungen, Absperrarmaturen und Fittings;
• Verschlackung der Rohrleitungen, wodurch deren Durchflusskapazität verringert wird.

Die Behebung von Störungen in den gemeinschaftlichen Leitungen durch die Hausverwaltung und die Durchführung regelmäßiger Wartungsmaßnahmen können das Problem manchmal vollständig lösen.

Ein lokaler Druckabfall in der Wohnung deutet auf eine Störung der Sanitärinstallation hin; eine mögliche Ursache ist die Verstopfung der Wasserfilter.

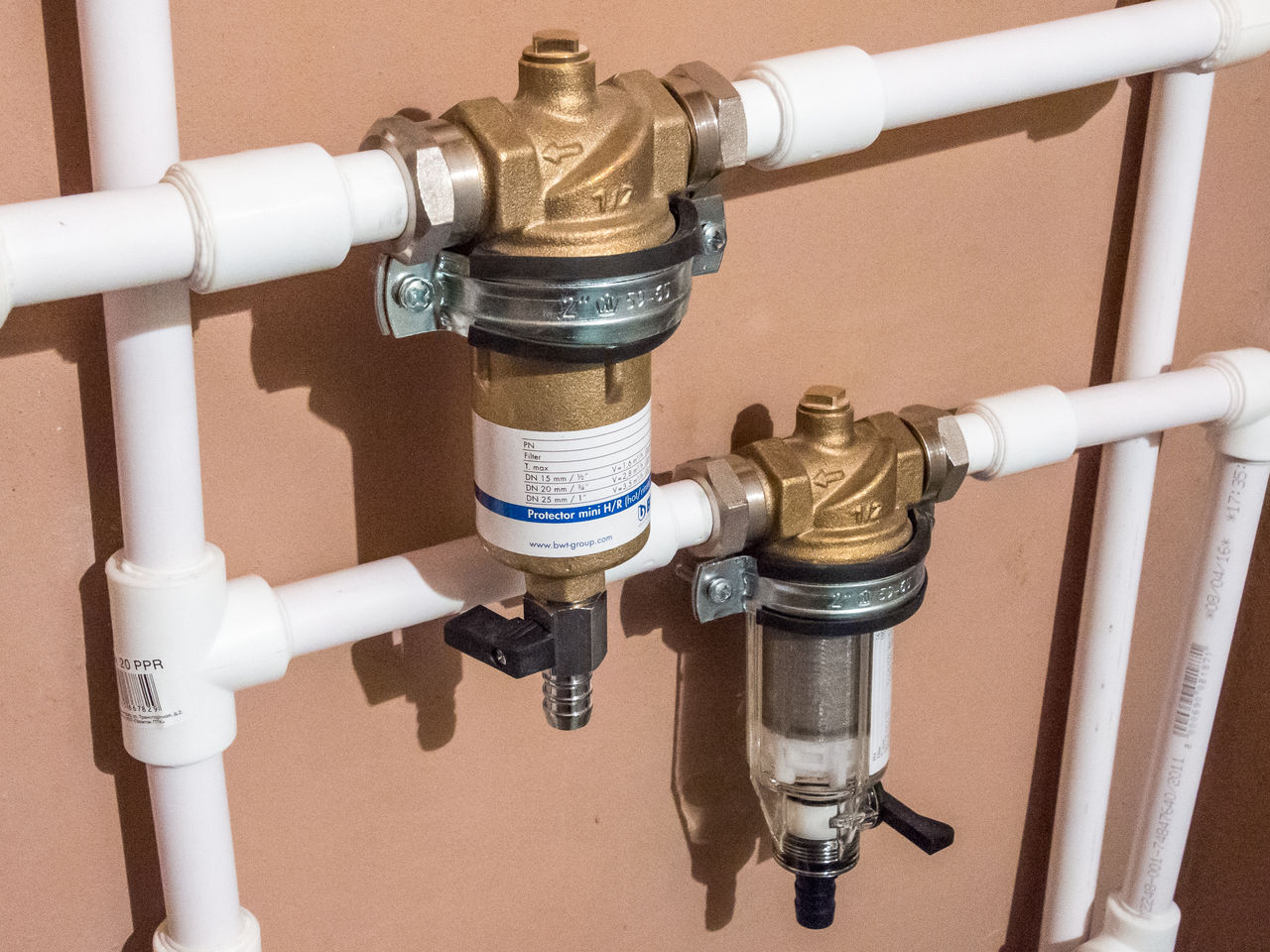

Neben den Grobfiltern werden in der Regel für alle wasserverbrauchenden Haushaltsgeräte in der Wohnung Feinfilter installiert. Zur Vorbeugung von Funktionsstörungen dieser Geräte aufgrund von Druckabfall gehört die Reinigung aller Filterelemente.

Folgen von Druckabweichungen von der Norm

Eine der wichtigen technischen Eigenschaften, die den ordnungsgemäßen Betrieb der Wasserversorgung bestimmen, ist der Wasserdruck. Eine Abweichung von den festgelegten Werten in beide Richtungen kann zu einer Reihe von Problemen führen.

Bei erhöhtem Druck besteht die Gefahr:

• Beschädigung von Gewindeverbindungen, Muffen und Fittings;
• Beschädigung von Keramikventilen;
• Ausfall von Ventilen und anderen Geräten der an die Wasserleitung angeschlossenen Haushaltsgeräte.

Ein unzureichender Wasserdruck kann nicht nur zu Unannehmlichkeiten im Haushalt führen, z.B. beim Geschirrspülen oder Duschen, sondern auch – im schlimmsten Fall – zum kompletten Ausfall einiger sanitären Anlagen, Gasdurchlauferhitzer und Durchlauferhitzer.

Die Einhaltung des Wasserdrucks in den Rohrleitungen eines Mehrfamilienhauses gemäß den festgelegten Normwerten und Standards muss durch die Hausverwaltung oder den Anbieter dieser Dienstleistung überwacht werden. Bei Bedarf werden Anpassungsarbeiten am System durchgeführt.

Jede Abweichung des Wasserdrucks von den normativ vorgesehenen Werten erfordert die Ermittlung der Ursache dieser Störung und die sofortige Ergreifung von Maßnahmen zur Normalisierung des Drucks.

Methoden zur Druckerhöhung im System

Das Problem des Wasserdrucks, insbesondere in älteren Häusern, kann konstruktiv-technischer Natur sein, dem die Versorgungsunternehmen machtlos gegenüberstehen. Auch schalten die Anbieter aus Energiespargründen oft eine oder mehrere hauseigene Druckerhöhungspumpen ab. Durch die doppelten Kreisläufe wird die Wasserversorgung nicht vollständig unterbrochen, aber der Druck im System sinkt erheblich.

In einer solchen Situation besteht die Notwendigkeit, eine von zwei oder beide Methoden gleichzeitig anzuwenden, um das Wasserversorgungsnetz mit zusätzlichen Geräten zur Erhöhung des Wasserdrucks und -flusses auszustatten.

Methode #1 – Druckerhöhungspumpe

Pumpen dieser Art erhöhen den Wasserdruck ohne zusätzliche Wasserentnahme, und für ihre Installation in Wohnungen ist keine Genehmigung erforderlich.

Es gibt mehrere Varianten dieser Geräte, die sich durch folgende Eigenschaften unterscheiden:

• Steuerungstyp (manuell, automatisch);
• zulässige Wassertemperatur;
• Kühlungsmethode.

Der eingebaute Sensor des Geräts reagiert automatisch auf einen Druckabfall im System und erhöht ihn auf den optimalen Wert.

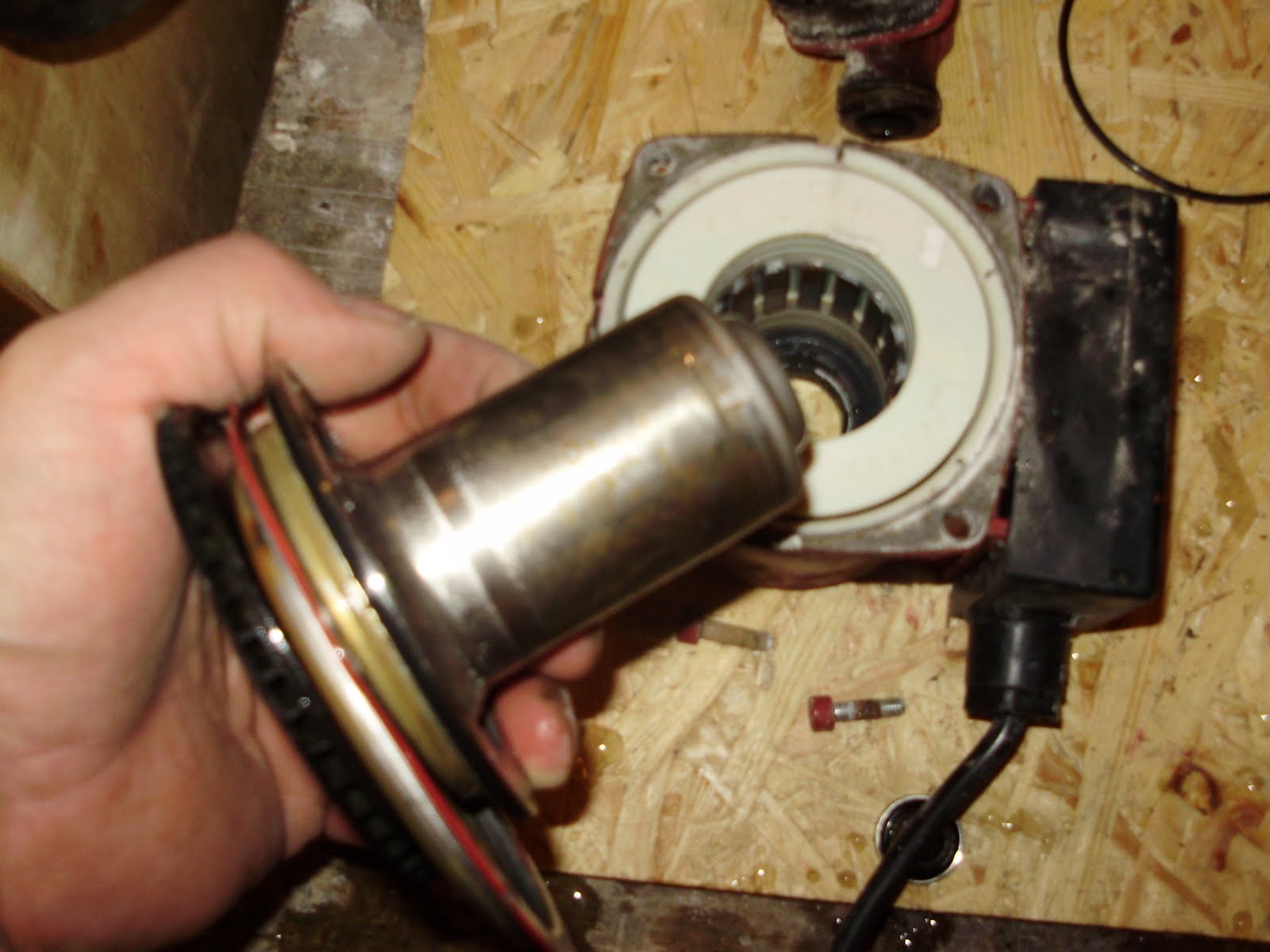

Konstruktiv besteht die Durchflusspumpe aus einem Nassläufer, der sich im Förderwasser befindet. Der Rotor ist vom Stator durch eine dünne Hülse aus rostfreiem Metall getrennt.

Geräte dieser Art gehören zu den Oberflächen-Umwälzpumpen. Sie lassen sich einfach und schnell an bestehenden technischen Leitungen montieren. In der Regel sind keine zusätzlichen Systemumbauten für die Installation von Durchflusspumpen erforderlich.

Der von der Pumpe erzeugte Druck kann sowohl manuell als auch automatisch geregelt werden.

Bei der Auswahl einer Pumpe muss deren Leistung mit dem Wasserverbrauch in der Wohnung abgestimmt werden, sodass bei gleichzeitiger Nutzung mehrerer wasserverbrauchender Haushaltsgeräte die Durchflusskapazität des Geräts für deren ordnungsgemäßen Betrieb ausreicht.

Zum Beispiel ist für drei Wasserentnahmestellen eine Pumpe mit einer Leistung von 3,5 m³/h ausreichend.

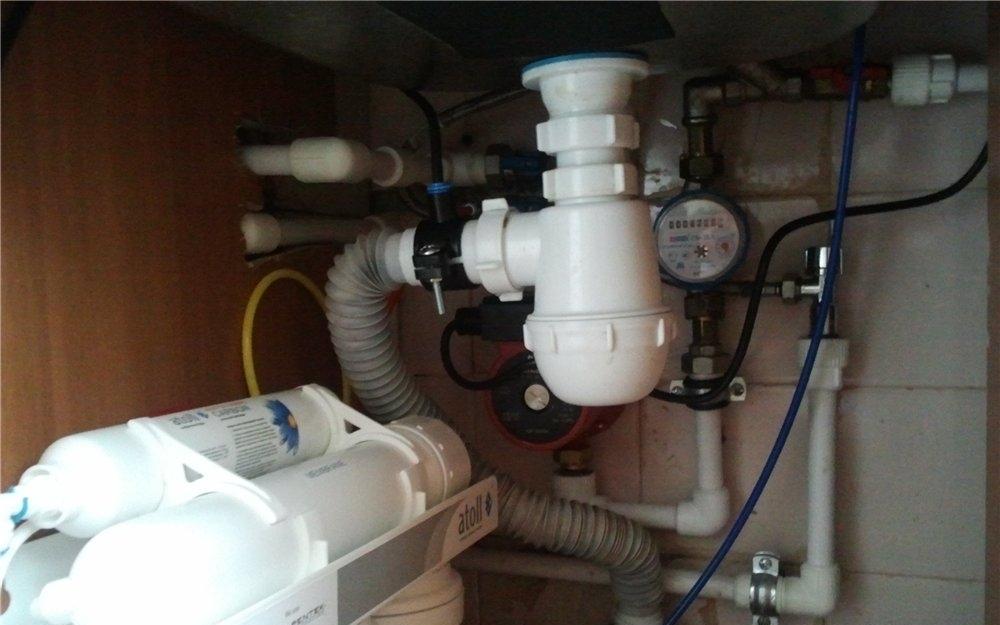

Kleine und leichte Durchfluss-Umwälzpumpen können am Eingang der Hauptleitung zur Wohnung sowie direkt vor einem wasserverbrauchenden Sanitärgerät oder einem Gasdurchlauferhitzer installiert werden.

Zu den beliebtesten Modellen von Aggregaten dieser Art gehört das Gerät des belgischen Herstellers Grundfos UPA 15-90, das eine hohe Marktnachfrage und ein angemessenes Preis-Leistungs-Verhältnis aufweist.

Die Pumpe weist eine sehr gute Geräuscheigenschaft auf – 35 dB, sodass in Wohnräumen keine zusätzliche Schalldämmung erforderlich ist. Trotz der geringen Leistungsaufnahme – 120 W erhöht sich der Wasserdruck im System um 0,6 bis 0,8 bar.

Eine wichtige Spezifikation des Aggregats ist die automatische Abschaltung bei einem Wasserdurchfluss von weniger als 90 Litern pro Minute und der Schutz des Nassläufers (gleichzeitige Kühlung und Schmierung).

Die Pumpe kann sowohl vertikal als auch horizontal installiert werden.

Methode #2 – Pumpenstation

Falls die Verwendung einer Durchflusspumpe keine Wirkung zeigt, ist eine radikalere Maßnahme die Installation einer Pumpstation in der Wohnung zur Druckerhöhung.

Oft kann nur eine solche notwendige Maßnahme die Probleme mit dem Wasserdruck bei Bewohnern der oberen Stockwerke von Mehrfamilienhäusern lösen.

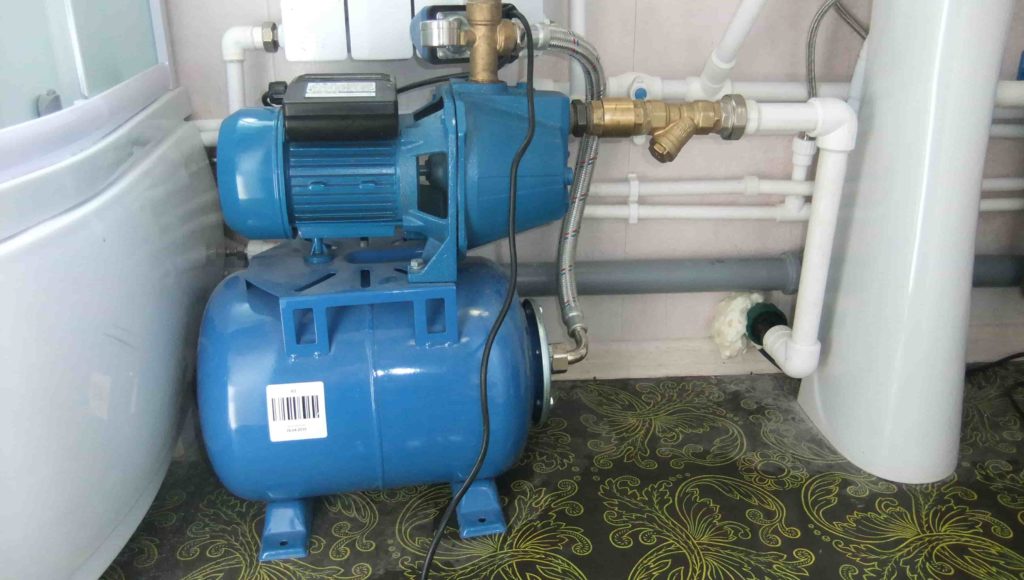

Konstruktiv besteht die Speicherstation aus einer Pumpe und einem Wasserspeicher – einem Membrandruckbehälter. Die Pumpe fördert Wasser in den Behälter und leitet es dann zu den Entnahmestellen.

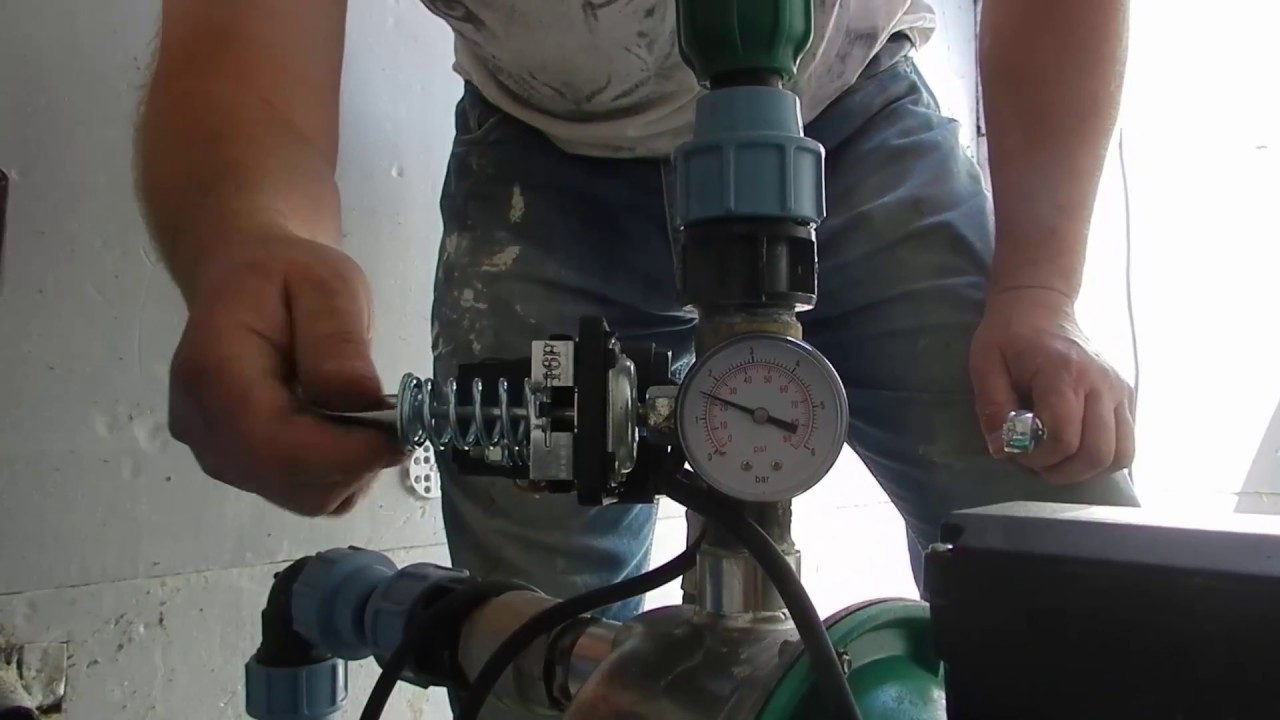

Mithilfe des Druckschalters gelangt das Wasser mit dem gewünschten, voreingestellten Druck zum Verbraucher. Wenn der Druckbehälter gefüllt ist, schaltet sich die Pumpe aus.

Der Betrieb der Station wird wieder aufgenommen, nachdem das Wasser im Hydrospeicher verbraucht wurde.

Vorteile eines solchen Geräts:

• Möglichkeit der Wassernutzung auch bei fehlendem Wasser in der Leitungsversorgung;
• Beständigkeit gegen Druckschwankungen.

Es ist jedoch zu beachten, dass solche Aggregate relativ große Abmessungen haben und lauter sind als Durchflusspumpen. Dies bringt gewisse Unannehmlichkeiten bei der Verwendung in Wohnungen mit sich.

Darüber hinaus kann eine leistungsstarke Pumpstation Luft aus Wohnungen ansaugen, die an denselben Steigleitungen angeschlossen sind, was zum Abschalten der Pumpe und zur Notwendigkeit führt, das System mit Wasser zu füllen.

Eine breitere Anwendung finden Pumpstationen in Einfamilienhäusern mit autonomen Wasserversorgungssystemen.

Empfehlungen zur Auswahl einer Druckerhöhungsanlage und einen Überblick über die zehn besten Angebote haben wir im folgenden Artikel zusammengestellt.

Stabilisierung des Wasserdrucks im System

In Mehrfamilienhäusern tritt, wenn auch seltener, das Problem nicht nur eines zu niedrigen, sondern auch eines zu hohen Wasserdrucks auf.

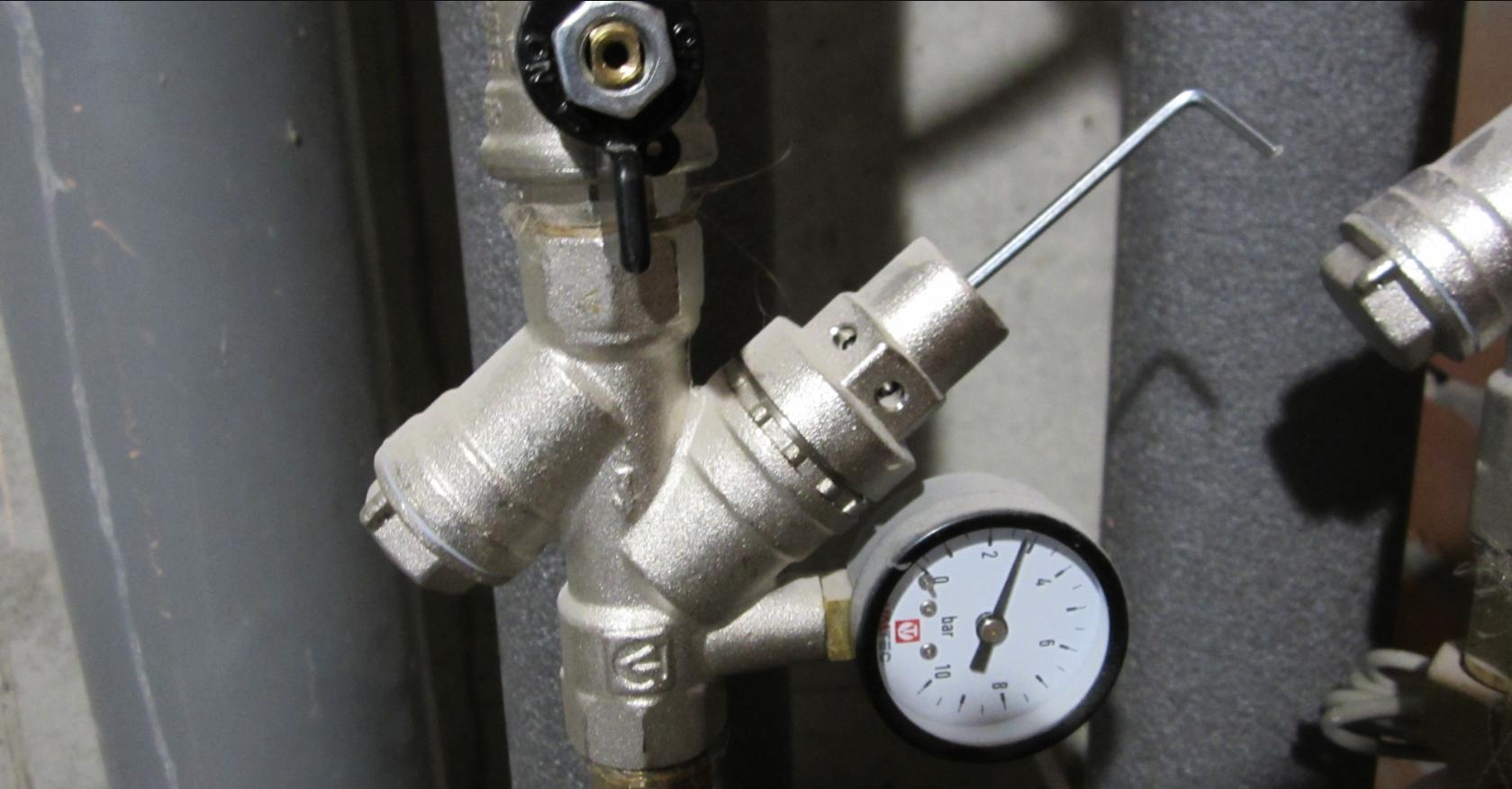

Es sind Druckminderer erhältlich, die mit Manometern zur Drucküberwachung im System bei der Wasserentnahme ausgestattet sind und eine genaue Einstellung des Wasserdrucks ermöglichen.

Zur Stabilisierung des Drucks in den wohnungsinternen Wasserversorgungsnetzen, zum Schutz des Systems selbst mit den angeschlossenen Messgeräten und Haushaltsgeräten vor Überdruck und Wasserschlägen werden Druckminderer/Druckregler eingesetzt.

Die Installation von Druckminderern wird empfohlen, und zwar an den Rohrleitungen direkt nach dem Eingangsabsperrventil vor den Wasserzählern.

Fazit und nützliche Videos zum Thema

Das Video zeigt, wie Sie den Wasserdruck in Ihrer Wohnung an drei Wasserentnahmestellen messen können.

Ein Video, dessen Autor eine kostengünstige Methode zur Messung des Wasserdrucks im Wasserversorgungssystem mit einem aus Alltagsgegenständen hergestellten Manometer vorstellt:

Ein Video mit Tipps zur korrekten Installation einer Umwälzpumpe in Versorgungsleitungen:

Die Kenntnis der gesetzlich vorgeschriebenen Normen für den Wasserdruck im Wasserversorgungssystem einer Wohnung sowie die korrekte Durchführung der Messungen sind für den normalen Verbraucher sehr wichtig. Dies ermöglicht es, Ihre berechtigten Forderungen gegenüber der Verwaltungsgesellschaft zu begründen, falls diese die sozialen Standards der Wasserversorgung verletzt.

Aber vor allem: Selbst wenn Sie mit diesem Problem allein gelassen werden, können Sie mit den gegebenen Anleitungen ganz einfach selbst für eine komfortable Wassernutzung sorgen und Ihre Haushaltsgeräte sowie sanitären Einrichtungen vor Funktionsstörungen und vorzeitigem Verschleiß schützen.

Beobachten Sie immer wieder einen schwachen Druck im Wasserversorgungsnetz und möchten Sie diesen selbst erhöhen? Haben Sie aber noch Zweifel bei der Wahl der optimalen Lösung zur Druckerhöhung? Fragen Sie im Kommentarbereich andere Nutzer und unsere Experten um Rat.

Oder haben Sie selbst eine druckerhöhende Anlage installiert und möchten nun Ihre Erfahrungen teilen? Schreiben Sie Ihre Empfehlungen und fügen Sie Fotos Ihrer Pumpe/Anlage unter diesem Artikel hinzu.
