Wie man eine Fußbodenheizung unter Linoleum auf einem Betonboden verlegt: Schritt-für-Schritt-Anleitung

Wenn Sie sich vornehmen, eine Fußbodenheizung unter Linoleum auf Betonboden zu verlegen, müssen Sie ein schwieriges Problem lösen. Obwohl Linoleum auf dem Baumarkt in einer großen Auswahl angeboten wird, kann nicht alles, was angeboten wird, Temperaturbelastungen standhalten. Es lohnt sich, die Verlegetechnik und die Materialauswahl zu verstehen. Nicht wahr?

Wir erklären Ihnen, wie eine Fußbodenheizung auf Betonuntergrund mit anschließender Verlegung von Linoleum installiert wird. In dem von uns vorgeschlagenen Artikel werden alle Bauphasen detailliert beschrieben: von der Materialauswahl bis zu den abschließenden Arbeiten. Es werden die beliebtesten Installationsvarianten beschrieben.

Geheimnisse der Verlegung einer Fußbodenheizung unter Linoleum auf Beton

Trotz seiner großen Beliebtheit ist es schwierig, dieses Material als beste Option für den Bodenbelag auf einer Fußbodenheizung zu bezeichnen. Gute Wärmedämmeigenschaften, Veränderungen von Form und Farbe unter Hitzeeinwirkung sind nicht alle seine Nachteile. Die Möglichkeit der Freisetzung von Schadstoffen bei Erwärmung ist der Hauptnachteil dieses Bodenbelags.

Wenn Sie jedoch auf dem Boden nichts außer Linoleum sehen möchten, können Sie eine Fußbodenheizung darunter verlegen, allerdings nicht alle Arten. Die am besten geeigneten Arten der Fußbodenheizung sind in diesem Fall wassergeführte und elektrische, zu denen Infrarot- und Kabelheizungen gehören.

Zu den obligatorischen Bedingungen gehören die fachgerechte Montage und die strikte Einhaltung der Temperaturvorgaben. Auch an den Betonuntergrund werden besondere Anforderungen gestellt. Er muss so vorbereitet werden, dass keine Höhenunterschiede auftreten. Als zulässig gilt, wenn auf einer Fläche von 2 m² die Unebenheiten 0,2 cm nicht überschreiten.

Der Untergrund erfordert eine gründliche Reinigung und anschließend das Auftragen einer Grundierung sowie einer Abdichtungsschicht. Um die während des Betriebs des Bodens auftretende Ausdehnung auszugleichen, werden die Wände unten entlang des Umfangs mit einer Dehnungsfuge aus geschäumtem Polyethylen versehen.

Da viele Linoleummarken mit einer Trägerschicht ausgestattet sind, die selbst als Isolierung wirken kann, können nicht alle Arten die Wärmestrahlen der Heizsysteme durchlassen.

Welches Linoleum wählen?

Das auf dem Markt erhältliche Linoleum unterscheidet sich trotz optischer Ähnlichkeit in verschiedenen Parametern. Es kann unterschiedliche Dicken, Zusammensetzungen und Strukturen aufweisen, und die verstärkende Trägerschicht, sofern vorhanden, kann sich in der Art unterscheiden.

Bei der Auswahl von Linoleum müssen Sie die Informationen richtig nutzen, die in der vom Hersteller angebrachten Kennzeichnung verschlüsselt sind. Darin sind Angaben über die Zusammensetzung dieser Bodenbelagsart, die Möglichkeit seiner Erwärmung und die maximal zulässige Temperatur enthalten.

Sie sollten sofort Materialien von Ihrer Liste streichen, deren Basis Glyphthalpolymer ist, also alkydhaltiges Linoleum. Es ist ein schlecht wärmeleitender Belag, der mit der Zeit seine Größe ändert. Für die Installation von Fußbodenheizungen sind diese Eigenschaften ein großer Nachteil.

Auch Kolloxylin-Linoleum auf Nitrozellulosebasis, das eine hohe Brennbarkeit aufweist, ist eine ungeeignete Option. Obwohl solches Linoleum Antipyrenborsäure enthält, die die Brandgefahr etwas verringert, wird davon abgeraten, darunter Fußbodenheizungen zu installieren.

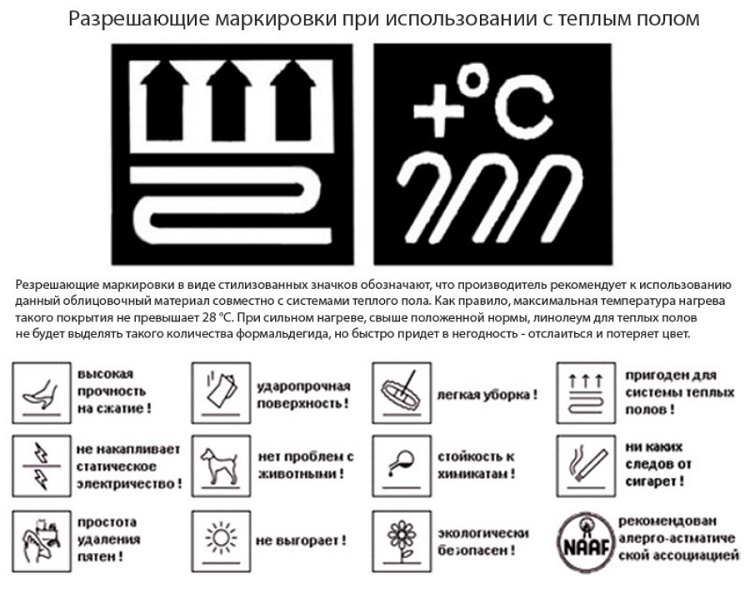

Wenn das ausgewählte Linoleum vom Hersteller für die Verlegung in Kombination mit einer Fußbodenheizung empfohlen wird, ist darauf eine entsprechende Genehmigungskennzeichnung wie auf dem Foto zu sehen.

Auch Gummi-Linoleum (Relin) sollte nicht in Betracht gezogen werden. Abgesehen davon, dass es ein guter Wärmeisolator ist, kann sich die Struktur des Materials bei Erwärmung von unten verändern. Dies führt schnell zu seiner Zerstörung.

Polyvinylchlorid-Linoleum mit guten Festigkeits- und Hygiene-Eigenschaften eignet sich für Fußbodenheizungen besser als andere Arten. Eine teurere Variante ist Naturlinoleum (Marmoleum), das auf Basis sicherer Komponenten hergestellt wird.

Es enthält Jutegewebe, natürliche Farbstoffe und andere natürliche Bestandteile. Die Hauptregel: PVC-Linoleum kann nur auf 30 °C erhitzt werden, natürliches Linoleum auf maximal 27 °C.

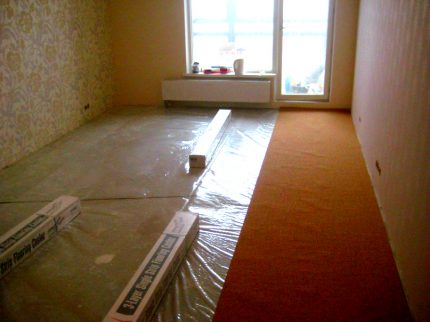

Bei der Auswahl von PVC-Linoleum als Endbelag für Fußbodenheizungen sollten Sie besser nicht die Haushaltsqualität, sondern gewerbliche oder halbgewerbliche Varianten in Betracht ziehen, da diese strapazierfähiger sind. Eine wärmedämmende Unterlage ist für diesen Zweck nicht erforderlich; sie würde nur die Effizienz des Systems verringern.

Geeigneter ist ein Material ohne Unterlage oder mit einer sehr dünnen Stoffrückseite. Anfangs kann Vinyl-Linoleum in Kombination mit einem Heizkabel einen unangenehmen Geruch abgeben, der jedoch später verschwindet.

Aufbau des Betonbodens

Sie können sofort Probleme im Zusammenhang mit der Montage einer „Fußbodenheizung“ auf einem Betonuntergrund lösen und den passenden Linoleumbelag auswählen, sobald der Rohboden bereits vorhanden ist. Wenn stattdessen nur ein alter, morscher Holzboden oder einfach nur Erde vorhanden ist, müssen Sie sich um die Errichtung des Betonbodens selbst kümmern.

Der Prozess besteht aus mehreren Schritten:

• Abbau des alten Bodens, falls vorhanden;
• Nivellierung des Untergrunds;
• Anlegen einer Kiesschicht;
• Anbringen einer Dämmschicht;
• Anmischen und Gießen des Betons.

Die Nivellierung des Erdreichs erfolgt mit einer Schaufel. Dann wird die Kiesschicht erstellt. Dazu wird Schotter oder kleine Ziegelstücke, zerbrochener Schiefer in einer Höhe von etwa 50 mm eingefüllt. Alles wird leicht verdichtet.

Der Raumumfang wird mit Schaumstoffplatten von 20–50 mm Dicke abgedeckt. Diese dienen sowohl als Schalung als auch zum Ausgleich der Wärmeausdehnung des Betonfundaments. Auf diese Schicht wird sauberer Sand aufgeschüttet – etwa 10 cm.

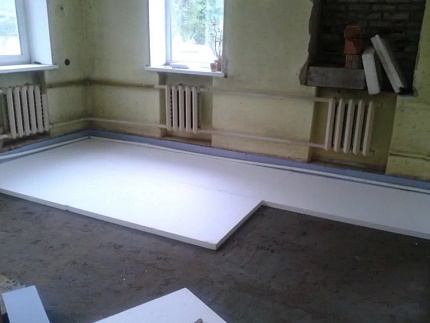

Als nächstes folgt die Verlegung der zweiten Dämmstoffart. Am besten eignet sich dafür extrudierter Polystyrolschaum, vorzugsweise der Marke Penoplex, der in Form von harten Platten mit einer Dicke von mindestens 50 mm hergestellt wird.

Polystyrol-Hartschaum oder Penoplex ist temperaturwechselbeständig, umweltfreundlich, druckbelastbar, feuchtigkeitsbeständig und langlebig.

Der Hersteller hat an den Platten eine Nut-Feder-Verbindung vorgesehen, sodass bei der Verlegung keine Fugen entstehen. Bei der Montage muss mit einer Wasserwaage auf Horizontalität geachtet werden. Eine Abdichtung ist hier nicht erforderlich, da das Material extrem feuchtigkeitsbeständig ist.

Der nächste Schritt ist die Vorbereitung des Mörtels. Das optimale Mischungsverhältnis ist 1 Teil Zement, 2 Teile Sand und 3 Teile Splitt. Der Mörtel sollte weder fließend noch übermäßig dick sein.

Um die Decke nicht zu stark zu belasten, werden dem Beton Leichtzuschläge und Ausgleichsmittel zugesetzt. Vor dem Gießen des Mörtels werden an den Wänden Markierungen angebracht und eine Schnur dazwischen gespannt. Anhand dieser Markierungen werden Zwischenlatten als Marker platziert.

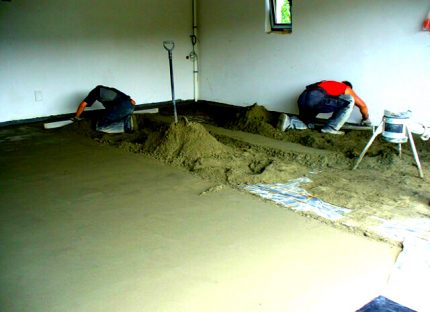

Ein Zementuntergrund herkömmlicher Zusammensetzung mit einer Höhe von 10 mm wiegt etwa 20 kg und kann daher nur verwendet werden, wenn die Fußbodenheizung im Erdgeschoss des Hauses verlegt wird oder wenn sich darunter eine sehr stabile Decke befindet.

Die Oberfläche wird angefeuchtet, dann wird der Mörtel zwischen den Markierungen aufgetragen und mit einer Latte abgezogen. Während des Abbindens wird die Oberfläche geglättet. Am Ende wird eine Wasserwaage angelegt, um die Horizontalität zu prüfen. Anschließend werden die Markierungen entfernt, entstandene Hohlräume mit Mörtel gefüllt und alles bis zur vollständigen Trocknung stehen gelassen.

Infrarotfolie auf Betonboden

Diese Variante der Fußbodenheizung ist am schonendsten für Linoleum, aber die dünne Folie kann leicht beschädigt werden, daher muss der Betonuntergrund darunter einwandfrei eben sein. Für eine effektive Wärmeübertragung durch Infrarotheizungen muss dieser Prozess in eine Richtung erfolgen.

Nach dem gleichen Prinzip funktioniert auch jedes andere System der „Fußbodenheizung“. Die einseitige Wärmeabgabe ist nur dann möglich, wenn die Wärmeleitfähigkeit der Materialien unterhalb und oberhalb der Heizelemente grundlegend unterschiedlich ist.

Die Wärmekapazität der oberen Schicht sollte deutlich höher sein als die des Rohbodens. Unter Einhaltung dieser Bedingungen kann der Wirkungsgrad des Infrarotbodens 97 % erreichen. Dabei führt die Installation dieses Systems zu keinen wesentlichen Änderungen der Raumhöhe.

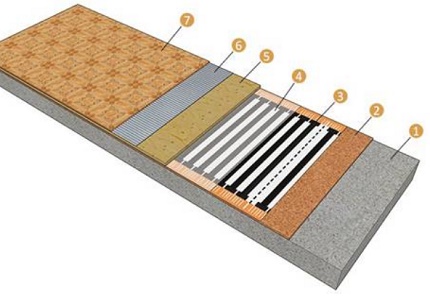

Bestandteile der Fußbodenheizung: Betonfundament (1), wärmereflektierende Unterlage (2), Infrarotboden (3), Polyethylenfolie (4), Sperrholzplatte (5), Klebstoffschicht (6), Linoleum (7)

Für die Verlegung der Infrarotfolie auf einem Betonboden muss zunächst eine Wärmesperre installiert werden. Danach beginnen die Arbeiten, die der Verlegung des Linoleums vorausgehen.

Besonderheiten der Abschirmschicht und ihre Montage

Die Wärmeabschirmung kann aufgrund ihrer hohen Reflektivität die Wärmeübertragung an den Betonboden im Durchschnitt um 75 % reduzieren. Die beste Option ist eine folienbeschichtete Abdeckung auf Lavsan-Basis.

Es gibt auch andere, günstigere metallisierte Materialien auf Basis von geschäumtem Polyethylen, deren Wärmeleitfähigkeit jedoch höher ist, sodass auch die Wärmeverluste größer sind. Ein rationaler Ansatz zu diesem Thema sieht den gemeinsamen Erwerb eines Elektro- und Wärmedämmsystems mit den Heizelementen vor.

Am besten ist es, wenn dies alles von einem renommierten Hersteller stammt. Die Qualität der Dämmstoffe ist eine Garantie für einen rationalen Stromverbrauch für die Heizung. Die Wärmeabschirmung ist nur an den Stellen erforderlich, an denen die Folie verlegt wird, aber es ist besser, sie auf der gesamten Fläche zu verlegen, um Unebenheiten zu vermeiden.

Die Montage erfolgt in folgender Reihenfolge:

1. Die Thermobänder werden auf den Betonuntergrund gelegt, mit der reflektierenden Seite nach oben.
2. Die einzelnen Streifen werden mit doppelseitigem Klebeband verbunden.
3. Der Temperatursensor wird zwischen die Bänder gelegt und mit Klebeband fixiert.
4. Der Sensor und der Regler werden mit Kabeln verbunden, die durch einen Kasten geschützt oder in die im Beton ausgefrästen Schlitze verlegt werden.

Die gute Qualität der Infrarotfolien und Komponenten, die von Herstellern wie Q-term, Lavita, Enerpia, Rexva hergestellt werden, wurde von vielen Verbrauchern festgestellt. Sie haben ungefähr die gleichen technischen Eigenschaften, und der Unterschied im Preis ist eine Besonderheit der Preispolitik des jeweiligen Unternehmens.

Die Auswahl sollte nach Breite des Streifens und maximaler Leistung getroffen werden. Für Linoleum beträgt die optimale Leistung 150 W/m². Bei diesem Wert ändert sich die Struktur des Belags nicht und es werden keine Schadstoffe freigesetzt.

Montage der Infrarotfolie

Um die Anzahl der Abschnitte und Anschlusspunkte zu minimieren, werden die Streifen entlang des Raumes angeordnet. Vor der Verlegung wird die Folie in Teile geteilt. Die Länge der Bahn hängt von ihrer Breite ab. Bei einer Folie mit 1 m Breite ist ein Zuschnitt auf bis zu 7 m Länge zulässig, bei einer Breite von 0,8 m auf 10 m, und bei einer halben Meter breiten Bahn beträgt die maximale Länge des Thermobands 13 m.

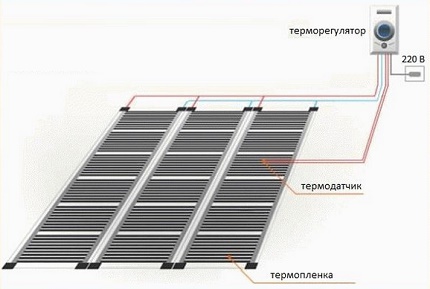

Die Verbindung der Blöcke erfolgt am besten mit einem Kabel PV – 3,1 x 1,5, um eine minimale Erwärmung bei einer Spitzenlast von 10 A zu gewährleisten. Für die Stromversorgung des Thermostats wird ein Kabel VVGng verwendet. Die Blöcke werden einzeln an den Thermostat oder an die nächstgelegenen Anschlussdosen angeschlossen.

Eine fachgerechte Verlegung: Abstand zu den Wänden 200 mm, Abstand zwischen den Streifen 30 bis 50 mm, die Kontakte so nah wie möglich an der Wand, an der der Thermostat angebracht wird.

Auf keinen Fall dürfen Überlappungen zugelassen werden. Die Heizmatte wird mit Malerklebeband an der Wärmeschutzfolie befestigt. Die seitlichen Schnitte werden ebenfalls mit Schrauben oder Klammern fixiert.

Auf die Enden der Kupferstreifen der Folie, die sich in unmittelbarer Nähe des Thermostats befinden, werden Kabelschuhe aufgesetzt. An diese wird das Stromkabel angeschlossen. Dieses wird in den Kabelschuh eingeführt und mit einer Zange festgedrückt. Die Schnittstellen und Anschlusspunkte der Drähte werden auf beiden Seiten mit Bitumenband isoliert. Die Streifen werden parallel angeschlossen.

Nach Abschluss der Verlegung werden die Drähte, die diese Elemente mit der Infrarotfolie verbinden, an den Thermostat und den Temperatursensor angeschlossen. Die korrekte Verkabelung wird überprüft, und anschließend wird die Funktion des Systems auf dem Betonuntergrund getestet.

Wenn alles nach Plan verläuft, wird die Heizmatte mit einer Polyethylenfolie abgedeckt, mit einer Überlappung von 20 cm, dann wird die Abdichtung mit Klebeband fixiert.

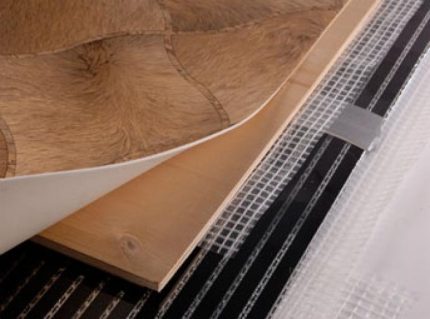

Verlegung von Linoleum über dem IR-System

Dieses Material ist nicht besonders steif, daher ist eine Ausgleichsschicht darunter erforderlich, um eine Verformung der Heizelemente beim Begehen zu vermeiden. Diese wird aus feuchtigkeitsbeständigem Sperrholz mit einer Dicke von ca. 0,8 cm hergestellt.

Um die Folie beim Befestigen der Sperrholzplatten nicht zu beschädigen, muss die Befestigung in die vorgesehenen technologischen Zwischenräume zwischen den Heizelementen oder an den Rand der Folie erfolgen. Der Befestigungsabstand beträgt etwa 150 mm.

Eine Sperrholzunterlage unter dem Linoleum gleicht kleine Unebenheiten und Risse im Betonuntergrund aus, und der Bodenbelag hält länger.

Bei der Verlegung sollten zwischen den Wänden und den Sperrholzplatten Dehnungsfugen von 0,1 – 0,2 cm gelassen werden. Diese werden anschließend mit feuchtigkeitsbeständigem Dichtstoff gefüllt. Nach dem Trocknen des Dichtstoffs wird der gesamte Staub mit einem Staubsauger entfernt. Danach wird das Sperrholz grundiert, die Grundierung trocknen gelassen und der Linoleum in der üblichen Weise verlegt.

Elektrische Kabel-Fußbodenheizung

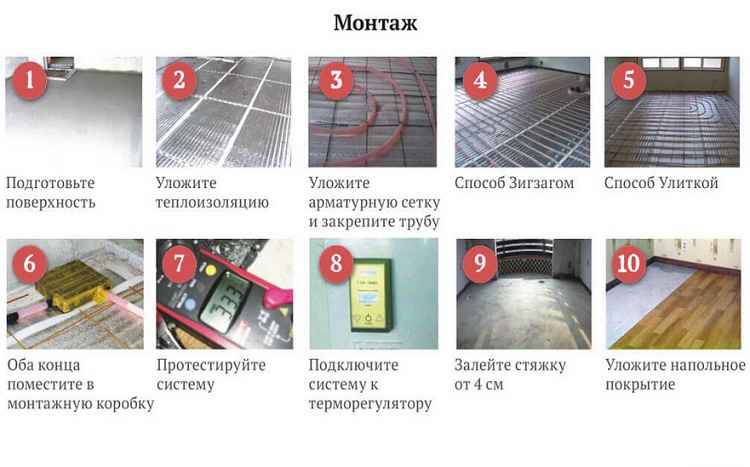

Bei der Verlegung einer Kabelheizung wird der Betonboden zunächst geebnet, dann wird ein Bewehrungsgitter oder ein spezielles Montageband darauf verlegt. Darauf wird das Kabel platziert und fixiert, dann wird es mit Betonmörtel vergossen. Wenn der Estrich getrocknet ist, wird der Linoleum verlegt.

Vor all diesen Arbeiten wird die Länge des Kabels bestimmt. Wenn es im Abstand von 15 cm verlegt wird, werden für eine Schlaufe etwa 25 cm benötigt.

Bei bekannter Raumfläche, in der die Verlegung einer Fußbodenheizung erfolgen soll, berechnet man die Anzahl der Windungen, die Kabelstränge und die Gesamtlänge des Kabels. Zu dem erhaltenen Wert addiert man das Stück, das vom Estrich zur Wand führt, an der der Thermostat angebracht ist.

Bei der Berechnung der vom Heizsystem abgedeckten Fläche zieht man vom Gesamtwert den obligatorischen fünf Zentimeter breiten Abstand zu den Wänden und den von Möbeln eingenommenen Raum ab. Auf den sauberen Betonboden wird eine Wärmedämmung über die gesamte Fläche aufgebracht. Die Fugen werden mit alukaschiertem Klebeband verklebt.

Auf dem für die Verlegung der Fußbodenheizung vorgesehenen Bereich wird ein Metallband zur Befestigung des Kabels verlegt, sodass es für die gesamte Fläche ausreicht. An der Wand wird ein Platz für den Regler markiert. Dann wird eine Öffnung für die Montagedose geschaffen und Schlitze gezogen. Nach der Montage des Reglers wird ein Temperatursensor angeschlossen.

Das von den Heizelementen kommende Kabel wird zum Temperaturregler verlegt. Ebenso werden der in einem Wellrohr montierte Temperatursensor und das Kabel von der Hauptstromversorgung herangeführt.

Das Heizkabel wird beginnend vom Rand des Wellrohrs verlegt, an dem sich die Endmuffe des Kabels befinden muss. Die Montage des Elektrofußbodens erfolgt unter Einhaltung des berechneten Abstands in Schlangenform. Die Kabelstränge werden gleichmäßig verlegt, wobei Knicke an den Windungen vermieden werden. Das Heizkabel wird mit den Haken an dem zuvor verlegten Metallband befestigt.

Es sollte nicht zu stark gespannt werden, aber das Kabel sollte dennoch möglichst geradlinig verlaufen. Der Abstand wird berechnet, indem man die beheizte Fläche mit 100 multipliziert und das Ergebnis durch die Kabellänge teilt.

Nach einem kurzen Testlauf der Systeme wird eine 5 cm dicke Schicht Estrich gegossen. Wenn dieser getrocknet ist, wird der endgültige Bodenbelag verlegt.

Bodenbelag auf wassergeführter Fußbodenheizung

Eine Wasserheizung harmoniert hervorragend mit einem Betonuntergrund. Allerdings ist Linoleum als Endbelag in diesem Fall nicht die beste Wahl. Dennoch kann eine bestimmte Art von Linoleum verlegt werden. Hauptsache, es ist nicht zu dick und von minderer Qualität.

Das Schema sollte im Voraus durchdacht werden. Auf den vorbereiteten Untergrund wird eine Abdichtungsschicht gelegt. An den Stoßstellen zwischen den Bahnen werden Klebestreifen angebracht. Darauf wird eine plattenförmige Wärmedämmung platziert, die mit speziellen Befestigungsmitteln – sogenannten 'Pilzen' – befestigt wird, für die zunächst Löcher gebohrt werden.

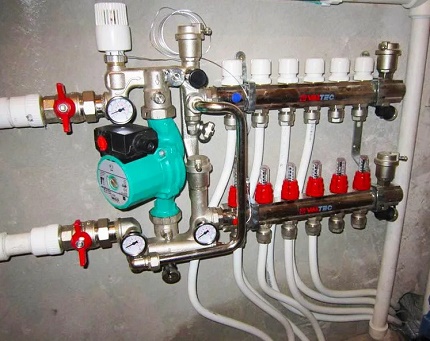

Im Verteiler wird die Wassertemperatur am Systemeingang gesenkt, da hier das erhitzte Heizmedium mit dem kalten gemischt wird. Darüber hinaus ist dieses Gerät für die Regelung der Menge des Heizmediums zuständig, das jedem einzelnen Kreislauf zugeführt wird.

Mit denselben „Pilzen“ wird das Bewehrungsnetz an der Dämmung befestigt, wobei eine Überlappung von einer Maschenweite ausgeführt wird und Kunststoffklemmen zum Verbinden der einzelnen Streifen verwendet werden. An der Wand wird der Verteiler installiert, an den später die Rohre angeschlossen werden. Die Temperaturausdehnung des Bodens wird durch Aufkleben eines speziellen Bandes auf die umgebenden Wände ausgeglichen.

Danach können die Rohre, die den Heizkreis bilden, auf dem Bewehrungsnetz befestigt und dann an den Verteiler angeschlossen werden. Eine fortschrittlichere Methode zur Fixierung der Fußbodenheizungsrohre ist die Verwendung eines speziell dafür vorgesehenen Montagesystems mit Klickverschlüssen oder Führungsklammern. Dieses wird vor der Verlegung der Rohre auf dem Betonuntergrund befestigt.

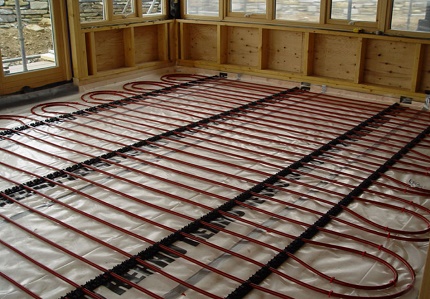

Ein solches Rohrbefestigungssystem gewährleistet eine genaue Einstellung des Abstands, eine zuverlässige Fixierung, die ein Verschieben der Rohre während des Gießens und Aushärtens des Estrichs verhindert.

Um mit dem Gießen des Estrichs für eine Wasser-Fußbodenheizung zu beginnen, müssen die Rohre mit Wasser gefüllt werden und auf dem Boden Markierungen angebracht und mithilfe einer Laserwasserwaage ausgerichtet werden. Der Estrich mit einer Mindestdicke von 40 mm wird nach denselben Regeln gegossen wie bei der Installation anderer Arten von Fußbodenheizungen.

Die Verlegung des Linoleums kann frühestens nach einem Monat erfolgen. In dieser Zeit erreicht der Zementestrich die erforderliche Festigkeit. Bis zu diesem Zeitpunkt darf die Wasser-Fußbodenheizung nicht in Betrieb genommen werden.

Mit der Technologie des Aufbaus einer Heizungsanlage unter Linoleum auf einem Holzuntergrund macht Sie der folgende Artikel vertraut, der die Regeln und Besonderheiten eines solchen Systems detailliert erläutert.

Fazit und nützliche Videos zum Thema

Video #1. Anschauliche Lektion zur Herstellung eines idealen Estrichs für die Fußbodenheizung:

Video #2. Über alle Elemente der Fußbodenheizung in diesem Video:

Einerseits ist die Technologie zur Installation einer Fußbodenheizung unter Linoleum auf einem Betonboden recht einfach. Ein gutes Ergebnis kann jedoch nur unter Einhaltung aller Empfehlungen erzielt werden. Die richtige Materialauswahl und eine qualitativ hochwertige Installation gewährleisten eine lange Lebensdauer sowohl des Systems als auch des Belags.
