Wassersensor in der Geschirrspülmaschine: Arten, Aufbau, Prüfung + Reparaturdurchführung

Haushaltsgeschirrspüler haben zu Recht den Status eines unverzichtbaren Teils der Küchenausstattung erlangt. Sie zeigen tatsächlich eine hohe Arbeitseffizienz. Aber wie jede andere Art von Haushaltsgeräten neigen Geschirrspülmaschinen dazu, von Zeit zu Zeit auszufallen.

Eine häufige Ursache für Funktionsstörungen ist der Wassersensor in der Geschirrspülmaschine, auch Druckschalter genannt. Wir erklären, anhand welcher technischen Symptome eine Störung erkannt werden kann. Wir zeigen, welche Panne Sie selbst beheben können und bei welcher Sie besser eine Servicewerkstatt aufsuchen sollten.

Funktion des Druckschalters in der Spülmaschine

Besonderheit der konstruktiven Ausführung der Geschirrspülmaschine – die Verwendung einer optimalen Wassermenge bei hoher Reinigungseffizienz.

Eigentlich ist dieser Faktor ein offensichtlicher Punkt, da der Reinigungsgrad des Küchengeschirrs durch Geschirrspüler nicht so sehr von der Wassermenge, sondern von der Temperatur und der Sprühtechnologie abhängt.

Die Funktionalität der Geschirrspüler hat ihre konstruktiven Besonderheiten, wodurch mit einer relativ geringen Wassermenge eine ziemlich große Menge an Küchengeschirr gespült werden kann.

Im Gegenteil: Wenn das Gerät zu viel Wasser verwendet, wird durch den erhöhten hydraulischen Widerstand die Sprühfunktion beeinträchtigt, und zum Aufheizen werden mehr Leistung und Zeit benötigt.

Deshalb ist ein wichtiger Bestandteil der Konstruktion einer Geschirrspülmaschine der Wasserstandssensor. Das Vorhandensein dieses Geräts ermöglicht es, den genauen Wasserstand in der Maschine zu kontrollieren und aufrechtzuerhalten.

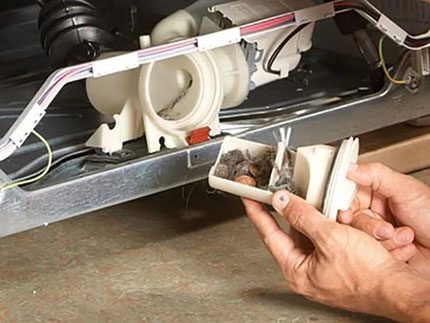

Die Qualität des Spülvorgangs hängt stark von der Qualität des zugeführten Wassers ab. Enthält es einen hohen Anteil an Schwebstoffen, ist ein schneller Verschleiß verschiedener Konstruktionsteile garantiert.

In der Zwischenzeit wird der korrekte und einwandfreie Betrieb der Maschine in der Regel in der anfänglichen Nutzungsdauer des Geräts festgestellt.

Irgendwann während der Nutzung des Geräts bemerkt der Besitzer der Geschirrspülmaschine Störungen in der Funktion. Die Hauptursache für Störungen ist in der Regel der Druckschalter. Und es liegt keineswegs an seiner Qualität.

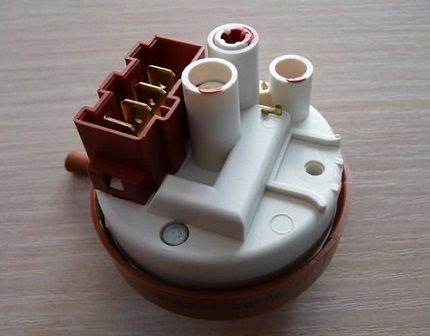

Eine der möglichen Konstruktionsvarianten des Druckschalters der Geschirrspülmaschine. Vollständig Kunststoffgehäuse und nur die Kontaktgruppe des Schalters und einige Befestigungsschrauben – sind aus Metall.

Eine bedeutende Rolle in diesem Prozess spielt die Wasserqualität, die für die Versorgung der Geschirrspülmaschine verwendet wird. Leider kann in den meisten Betriebsfällen nicht von hoher Wasserqualität des zentralen Wasseranschlusses gesprochen werden.

Niedrigqualitatives Leitungswasser führt jedoch recht schnell zu Schäden an Sanitäranlagen jeder Art. Die Druckschalter von Spülmaschinen sind ein Beleg dafür.

Varianten von Sensoren für Geschirrspüler

Die in den Konstruktionen von Geschirrspülmaschinen verwendeten Niveausensoren können bedingt in zwei Gruppen unterteilt werden: mechanische und elektronische.

Funktionsprinzip des Druckschalters

Das Gerät (Sensor) mit mechanischer Wirkung arbeitet nach dem Prinzip der Druckübertragung des Wassers auf eine Silikonmembran. Die Druckkraft von der Membran wird über eine Stange auf eine Kontaktvorrichtung (normalerweise ein Relais) übertragen.

Durch Einwirkung dieser Kraft werden die Kontakte des Steuergeräts mechanisch geschlossen oder geöffnet, das wiederum auf das Wasserversorgungselement einwirkt.

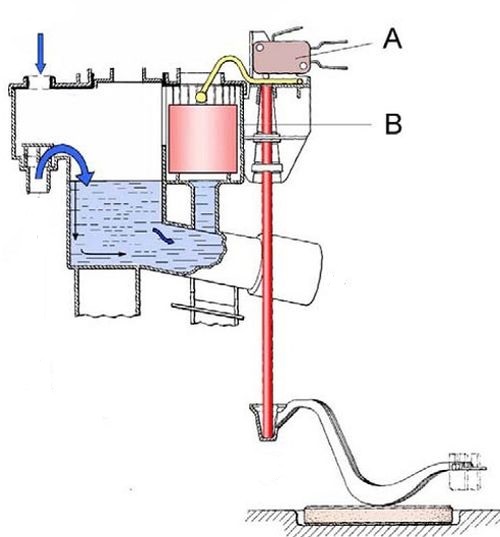

Schema, das die Funktion des Wasserstandssensors am Beispiel eines Modells der Maschinen von «Bosch» zeigt. Die Niveaukontrolle erfolgt auf zwei Ebenen (B und A). Die Blockier- oder Einschaltvorrichtung ist ein einfacher Endlagenschalter, der mit dem Kolben des Druckschalters verbunden ist.

Die Ursache für eine Fehlfunktion des mechanischen Systems ist in der Regel die Silikonmembran – genauer gesagt ihre physischen Beschädigungen in Form von Durchschlag der Oberfläche.

Entsprechend hört dieses Element in diesem Zustand auf zu arbeiten – Druck wahrzunehmen. Infolgedessen erhält der Benutzer eine Störung des Wasserstandes im Innenbehälter der Geschirrspülmaschine.

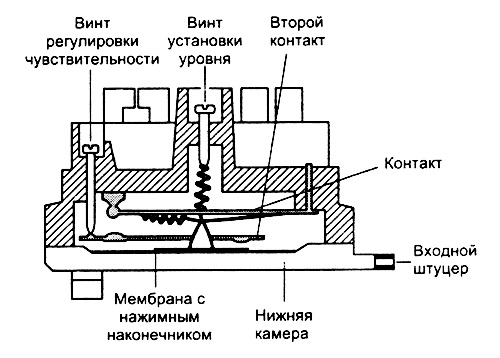

Eine weitere Variante des Druckschalters mit der Möglichkeit, den Wasserdruck auf die Membran einzustellen. In der Regel wurde er in älteren Modellen verwendet. In neuen Systemen kommen jedoch ähnliche, leicht modernisierte Konstruktionen zum Einsatz.

Sensoren des elektronischen Typs arbeiten auf ähnliche Weise. Nur werden in diesem Fall keine Relaiskomponenten verwendet. Statt des Relais werden die Funktionen zum Umschalten der Modi (Betriebsmodus, Störungsmodus) von Halbleiterkomponenten ausgeführt.

Elektronische Geräte haben zusätzliche Funktionen – automatische Fehlererkennung und Anzeige von Fehlermeldungen direkt auf dem Display der Maschine.

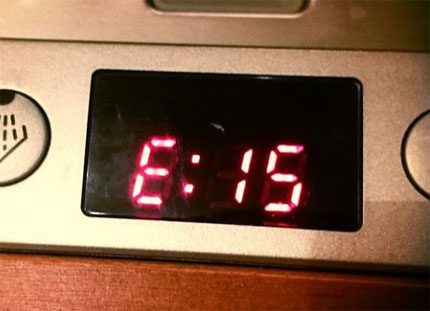

Ein wesentliches Bauteil der elektronischen Steuerung. Bei elektronischer Steuerung des Druckschalters werden während des Betriebs auftretende Fehler auf dem Display angezeigt. Anhand der ausgegebenen Werte lässt sich recht einfach feststellen, ob der Wasserstandssensor defekt ist.

Es ist klar, dass die Fehlerdiagnose bei Vorhandensein eines elektronischen Geräts erheblich erleichtert wird. Der Besitzer kann bereits anhand des Fehlercodes auf dem Display vorab erkennen, was im Hinblick auf die Reparatur zu tun ist.

Allerdings ist die Reparatur elektronischer Systeme schwieriger als die mechanischer. Daher wird man hier wahrscheinlich nicht ohne professionelle Hilfe auskommen. Es ist ein professioneller Eingriff erforderlich.

Konstruktive Ausführung des Elements

Die konstruktive Ausführung des Sensors erlaubt ein sehr ungewöhnliches Schema. So ist beispielsweise bei einigen Maschinen der bekannten Marke Electrolux das Druckschaltermodul auf der Basis von zwei einzelnen Sensoren aufgebaut.

Eines der beiden Geräte überwacht den niedrigen Wasserstand, das andere entsprechend den hohen. Daher gelingt es nicht immer, bei der Reparatur mit einer vereinfachten Demontage auszukommen.

Häufig kommt die Variante vor, dass der Sensor in den Konstruktionen vieler Modelle der Marken Electrolux, Bosch und anderen schwer zugänglich angeordnet ist. In solchen Fällen muss die Geschirrspülmaschine zerlegt werden, um an das Druckschaltermodul zu gelangen, das die Funktion der Wasserstandserfassung übernimmt.

Und im anderen Fall – wenn zum Beispiel bei einem günstigen Modell der Marke Bosch nur ein Sensor vorhanden ist, der den allgemeinen Wasserstand überwacht. In dieser Variante ist die Demontage mit geringeren Schwierigkeiten verbunden, aber es gibt Probleme mit dem Zugang zu ihm am Chassis der Maschine.

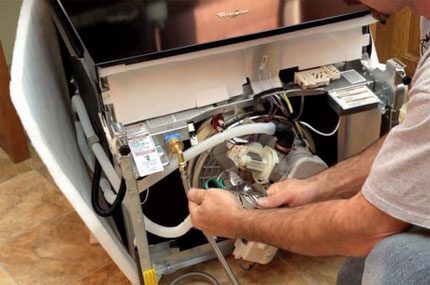

Aus diesem Grund ist es nicht immer möglich, defekte Sensoren selbst auszutauschen. Häufiger ist die Beauftragung eines Technikers aus einer professionellen Servicewerkstatt erforderlich.

Manchmal muss das Geschirrspülgerät fast vollständig zerlegt werden, um an die Sensoren zu gelangen. In solchen Fällen ist es am besten, professionelle Hilfe in Anspruch zu nehmen.

In der Zwischenzeit wird bei der Geschirrspülmaschine von Electrolux, bei der zwei Sensoren zum Einsatz kommen, das Gerät, das den hohen Wasserstand überwacht, als doppelndes Kontrollelement verwendet.

Wenn während des Betriebs des Geräts der Sensor für den niedrigen Wasserstand nicht anspricht, wird bei Erreichen der oberen Grenze die Ablaufpumpe eingeschaltet. Das Signal dafür gibt das obere Steuergerät.

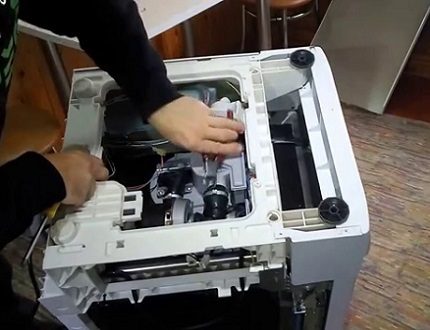

So könnte etwa eine Maschine aussehen, die nur zerlegt werden musste, um den Niveausensor oder nur dessen Membran auszutauschen. Der Prozess erfordert Geschick und sorgfältige Arbeit.

Die Hauptfunktion der Überwachung des Wasserstands obliegt einem Sensor, der dazu bestimmt ist, den unteren Füllstand zu kontrollieren. Dieses Gerät wird in der Anfangsphase aktiviert, wenn der Füllvorgang der Spülmaschine mit Arbeitsflüssigkeit startet.

Nuancen der Überprüfung des Sensors

Der Schalter des Sensors ist mit dem Gerät selbst verbunden. Sobald der als Wanne bezeichnete Behälter bis zur festgelegten Untergrenze gefüllt ist, wirkt die Membran des Pressostaten unter Druck auf den Schaft, der die Kontakte des Schalters bewegt.

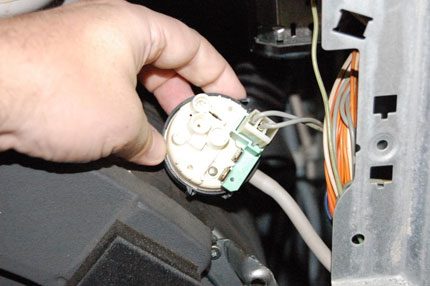

Wenn man das gesuchte Bauteil – den Pressostaten – erreicht hat, kann man versuchen, ohne das Element abzuklemmen, seine Kontaktgruppe mit einem Tester durchzumessen. Ist jedoch die Membran defekt, muss das Modul ohnehin aus- und abgebaut werden.

Bei einer möglichen Störung an dieser Stelle kann man sich durch Prüfung des unteren Niveaurelais genau vergewissern.

Hierzu werden folgende Schritte ausgeführt:

1. Die Spülmaschine wird vom Stromnetz getrennt.
2. Die Serviceabdeckung des Steuermoduls wird geöffnet.
3. Gemäß Schaltplan werden die Leiter des Relais ermittelt.
4. Mit einem Messgerät wird der Widerstand zwischen ihnen gemessen.
5. Ohne Wasser in der Maschinenwanne sollte der Tester keinen Kontakt anzeigen.
6. Wenn bei eingelassenem Wasser ein Kontakt besteht, arbeitet das Relais einwandfrei.

Auf ähnliche Weise wird die Funktionsfähigkeit des oberen Niveaurelais überprüft. Die Prüfung erfolgt ebenfalls über das Bedienfeld mithilfe des Schaltplans der Maschine.

Man muss die Leiter und Kontaktpads auf der Platine identifizieren, die vom Schalter des oberen Niveaurelais kommen, und sie bei leerer sowie gefüllter Wanne durchmessen.

Anleitung zum Austausch

Eine Reparatur der Membranen von Pressostaten ist in der Regel sinnlos und praktisch undurchführbar. In der Regel müssen solche Bauteile ausgetauscht werden.

Bevor man jedoch die Membran austauscht, muss die genaue Modellnummer des verwendeten Niveausensors ermittelt werden. Bei Geschirrspülern jeder einzelnen Marke unterscheiden sich diese Teile erheblich.

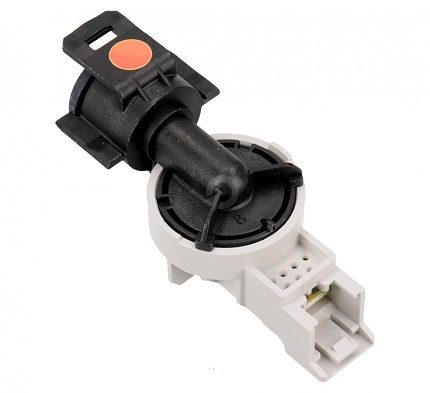

Ein Wasserstandssensor, der in Konstruktionen von Geschirrspülern der Marke Electrolux vorkommen kann. Es handelt sich um ein einzelnes Gerät, das für Maschinen der mittleren Preisklasse üblich ist.

Das heißt, in jedem Fall muss der Benutzer oder ein Servicemitarbeiter die Spülmaschine zerlegen, um an das defekte Teil zu gelangen und dessen Typ zu bestimmen. Sehen wir uns an, wie dieser Vorgang ausgeführt wird, wenn die Arbeit selbst erledigt werden soll.

Auch hier kann die Demontagereihenfolge je nach spezifischem Modell des Geschirrspülers variieren.

Betrachten wir als Beispiel eine Spülmaschine der Firma Bosch, bei der eine mechanische Konstruktion des Niveausensors verwendet wird:

1. Das Gerät vom Stromnetz und von den Sanitäranschlüssen trennen.
2. Bereiten Sie eine freie Fläche für die Arbeiten vor.
3. Auf der vorbereiteten Fläche stellen Sie die Maschine auf den Kopf.
4. Schrauben Sie die Schrauben ab, die die untere Gehäuseabdeckung halten.
5. Nehmen Sie die Abdeckung ab und finden Sie den Pressostaten gemäß dem Schaltplan in der Dokumentation.
6. Demontieren Sie das Gerät, nachdem Sie zuvor alle Komponenten davon getrennt haben.

Nach dem Ausbau des Sensors erhalten Sie freien Zugang zu den Relais-Elementen und mechanischen Teilen. Um die Membran zu überprüfen und gegebenenfalls auszutauschen, müssen Sie das Gehäuse des Pressostaten zerlegen. Normalerweise werden die beiden Gehäusehälften mit zwei oder drei Schrauben zusammengehalten, häufiger sind jedoch Konstruktionen mit Kunststoffclips.

Ein etwas verbesserter Pressostat für Geschirrspüler von Bosch. Im Wesentlichen ist es ein nicht zerlegbares Teil, das bei Defekt nur ausgetauscht werden sollte. Allerdings reparieren einige geschickte Handwerker auch solche Exemplare.

Auch die Funktionsfähigkeit der Relais-Elemente sollte überprüft werden. Bei Geschirrspülmaschinen von Bosch sind in der Regel Endschalter verbaut. Es ist nicht schwierig, deren Unversehrtheit zu prüfen.

Hierfür wird ein Messgerät verwendet, das nacheinander an die Klemmen des Schalters angeschlossen wird, während manuell auf den Tastenmechanismus eingewirkt wird. Bei normaler Funktion des Schalters sollte eine der Klemmen-Gruppen kurzgeschlossen sein.

Wenn kein Kurzschluss vorliegt und kein charakteristisches Klicken zu hören ist, ist der Schalter höchstwahrscheinlich defekt. In diesem Fall muss dieses Teil ausgetauscht werden. Auch bei einem instabilen (unbeständigen) Kontakt zwischen den Klemmen sollte ein Austausch erfolgen.

Nützliche Tipps zur Reparatur

Jedes Modell einer Geschirrspülmaschine hat seine eigenen Besonderheiten. Wenn Sie sich daher für eine Demontage selbst entscheiden, wird empfohlen, die Reihenfolge der Schritte zu dokumentieren, zum Beispiel durch Notizen auf einem Blatt Papier. Vor der Arbeit ist es ratsam, die Bedienungsanleitung sorgfältig zu studieren und sich mit dem Aufbau der Geschirrspülmaschine vertraut zu machen, der im Handbuch beschrieben ist.

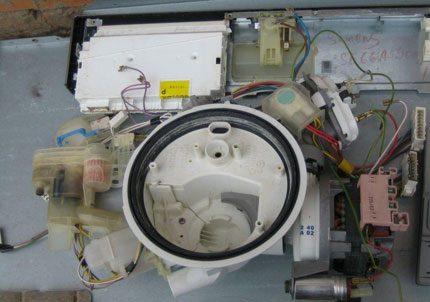

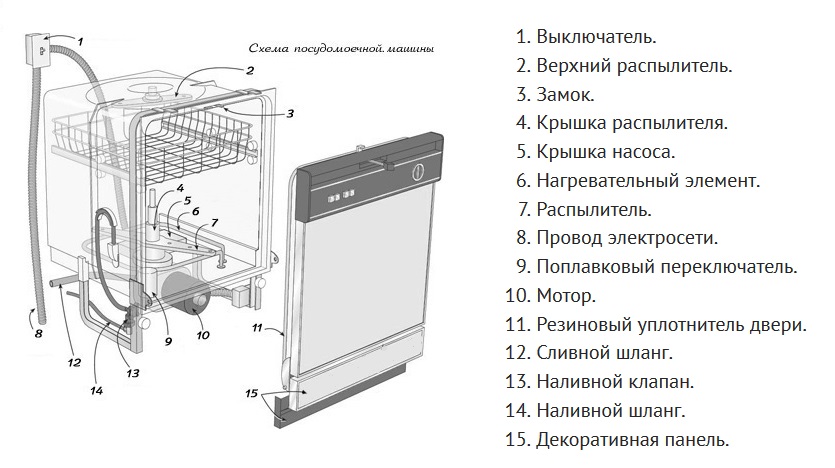

Ein vollständiger Satz von Teilen der Geschirrspülmaschine, mit denen man früher oder später konfrontiert wird, wenn die Reparatur/der Austausch des Wasserstandsensors ansteht. Daher wird empfohlen, vor den Arbeiten die Konstruktion des Geräts gründlich zu studieren.

Alle demontierten Teile müssen in der strengen Reihenfolge der Entnahme abgelegt werden; für Schrauben ist es besser, ein kleines Gefäß oder eine Schachtel vorzubereiten. Wenn diese Regeln eingehalten werden, lassen sich beim Demontage-/Montageprozess überflüssige Probleme vermeiden. Auch die Montage nach dem Austausch von Teilen ist bei dieser Vorgehensweise viel einfacher durchzuführen.

Die Montage erfolgt streng in umgekehrter Reihenfolge. Sorgfalt und leichte Handhabung sind erforderlich. Viele Teile von Haushaltsgeräten werden oft mit Kunststoffclips befestigt, die bei grober Montage leicht abbrechen können. Nach Abschluss der Montage sollte die Geschirrspülmaschine auf Funktionstüchtigkeit überprüft werden.

Damit das geliebte Haushaltsgerät keine Probleme bereitet und keine Kopfschmerzen verursacht, sollten zunächst die Betriebsanweisungen für die Geschirrspülmaschine beachtet werden. In diesem Fall wird die Lebensdauer wichtiger technischer Teile und Komponenten erheblich verlängert, und die Besitzer müssen keine Ersatzteile für einen Austausch suchen.

Fazit und nützliche Videos zum Thema

Ein themennahes Video, in dem der Autor auf verständliche Weise fast alles erklärt und zeigt, was er über Druckschalter – Wasserstandssensoren, die in Spülmaschinenkonstruktionen verwendet werden – weiß:

Ein Video über die Durchführung einer Reparatur der Spülmaschine in Eigenregie:

Nachdem Sie sich mit dem Aufbau des Sensors und dem Vorgehen bei einem Defekt vertraut gemacht haben, können Sie versuchen, die Reparatur selbst durchzuführen. Allerdings wird heutzutage so gut wie jedes moderne Gerät ohne Berücksichtigung einer möglichen Reparatur hergestellt, und oft muss das defekte Teil komplett ausgetauscht werden.

Nicht selten sind die Reparaturkosten vergleichbar mit dem Preis eines neuen ähnlichen Modells. Daher ist die vernünftigere Option, für die Maschine angemessene Betriebsbedingungen zu gewährleisten, was letztendlich zu einem langfristigen störungsfreien Betrieb führt.

Möchten Sie berichten, wie Sie den Wassersensor für den Austausch in Ihrer Spülmaschine ausgewählt haben? Verfügen Sie über nützliche Informationen zum Thema des Artikels? Bitte schreiben Sie Kommentare in den unten stehenden Block, stellen Sie Fragen, teilen Sie Fotos und nützliche Informationen.
