Praktische Doppelschalter sind durch die erhöhte Funktionslast den Einfachschaltern überlegen. Wenn man anstelle von gewöhnlichen einzelnen Elektroinstallationsgeräten das Haus mit Doppelgeräten ausstattet, ist die Ersparnis erheblich.

Der Anschluss eines Doppelschalters sollte unter Einhaltung der Normen und Sicherheitsvorschriften erfolgen.

In diesem Material erklären wir, wie ein Doppelschalter aufgebaut ist, nennen die Vorteile solcher Geräte und geben eine detaillierte Anleitung zur Montage und zum Anschluss.

Wie ist ein Doppelschalter aufgebaut?

Kein Gerät kann richtig angeschlossen werden, ohne zuvor seine „Innereien“ und das Funktionsprinzip zu studieren. In diesem Sinne stellen Schalter keine besondere Schwierigkeit dar.

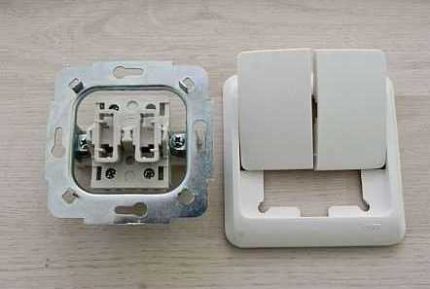

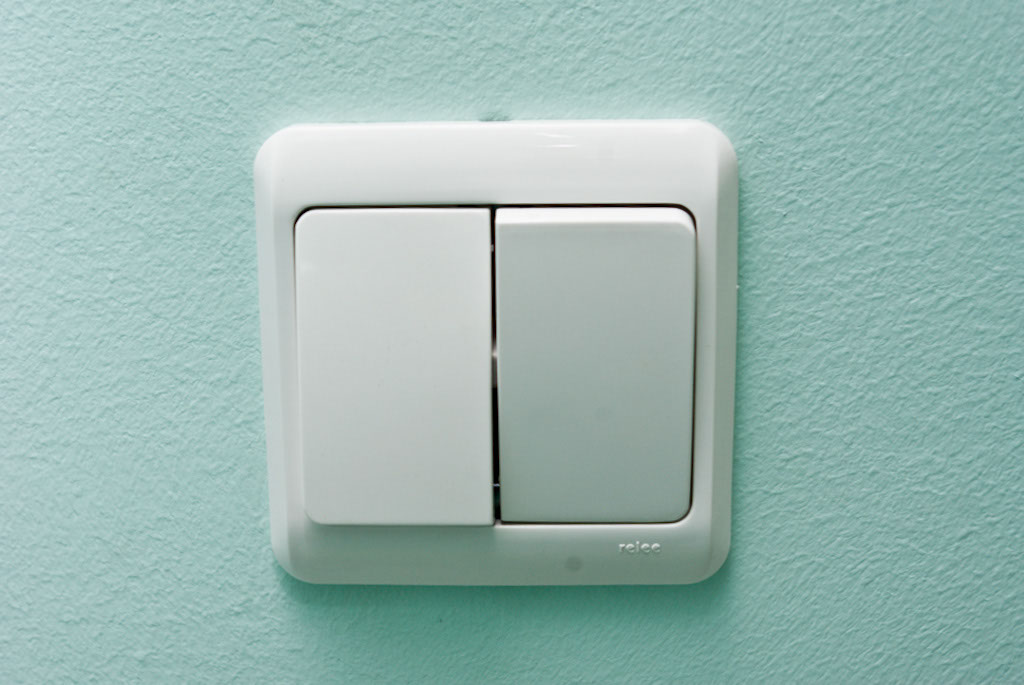

Der Aufbau von Zweifachschaltern wiederholt die Konstruktion von Einfachschaltern, unterscheidet sich jedoch durch die Anzahl der Klemmen und das Anschlussprinzip. Der äußere Unterschied spiegelt sich im Modellnamen wider – es hat zwei separate Tasten, von denen jede einen elektrischen Stromkreis steuert.

Der Schalter kann in zwei Teile unterteilt werden: den äußeren und den inneren. Der erste besteht aus einem dekorativen Rahmen und Tasten – dem Hauptwerkzeug zur Steuerung der Lichtquellen. Sie schützen gleichzeitig die Arbeitselemente. Der zweite ist der innere Mechanismus mit Klemmen.

Bei der Herstellung der Geräte werden Metall- und Kunststoffteile verwendet. Insbesondere für die Kontakte werden leitfähige Metalle – Stahl und Kupfer – verwendet.

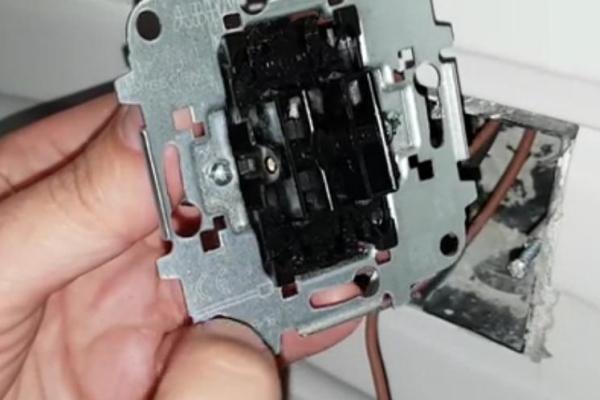

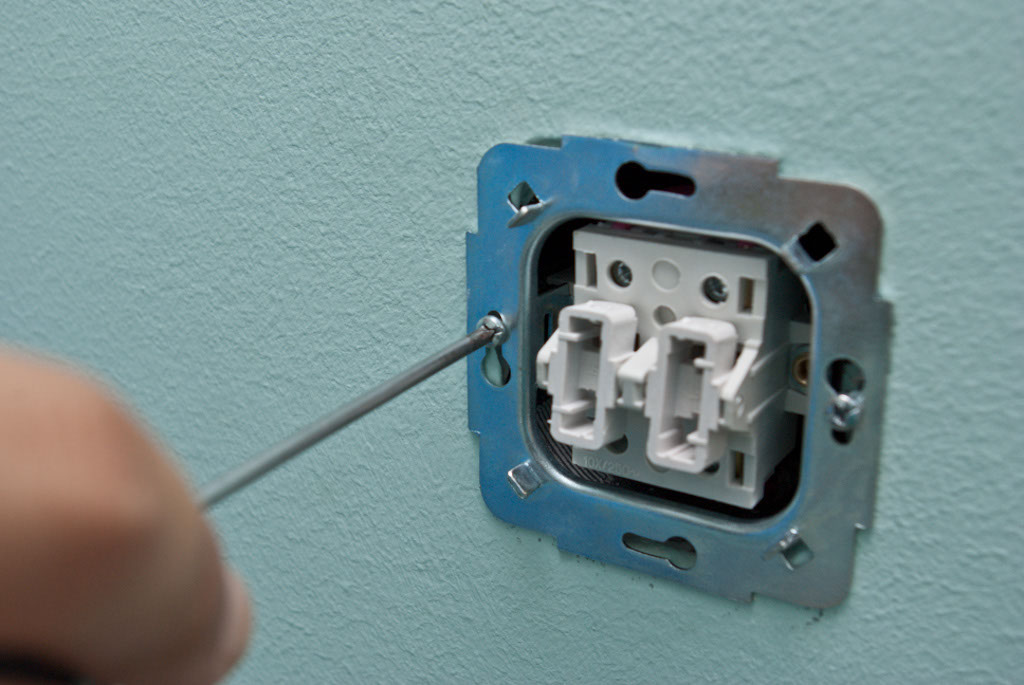

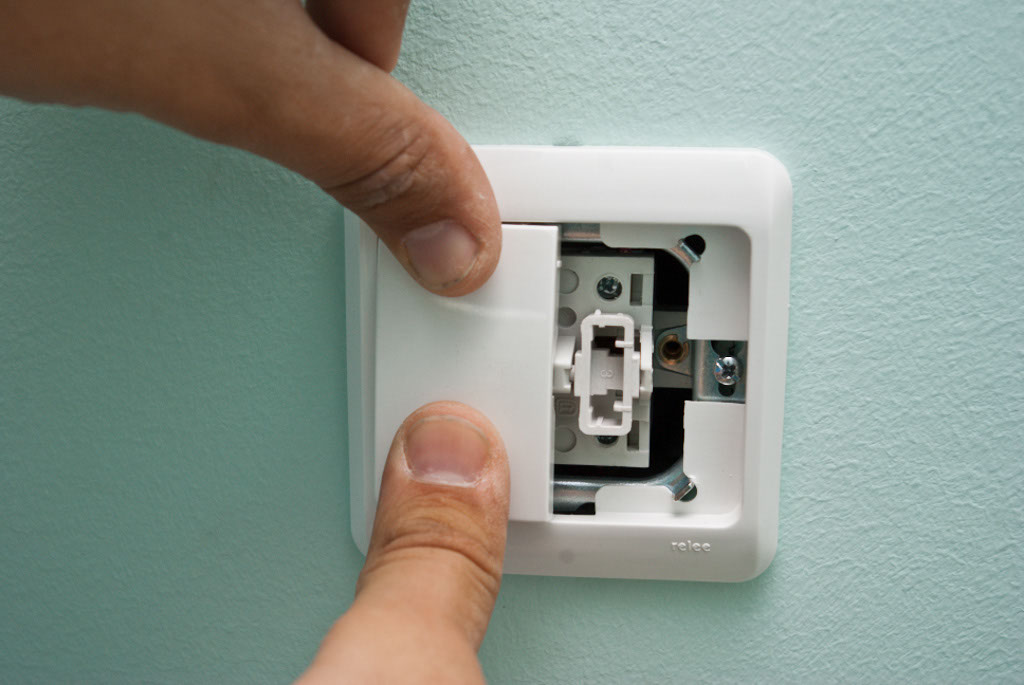

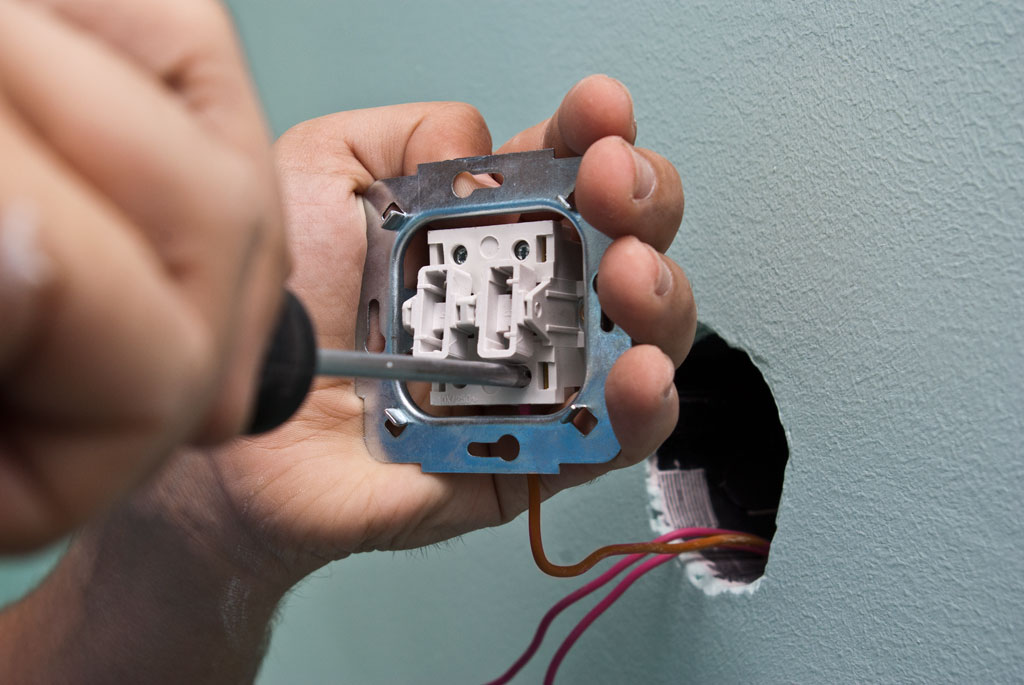

Um die einzelnen Elemente des Schalters besser zu betrachten, sehen wir uns an, wie die Demontage und der Anschluss erfolgen.

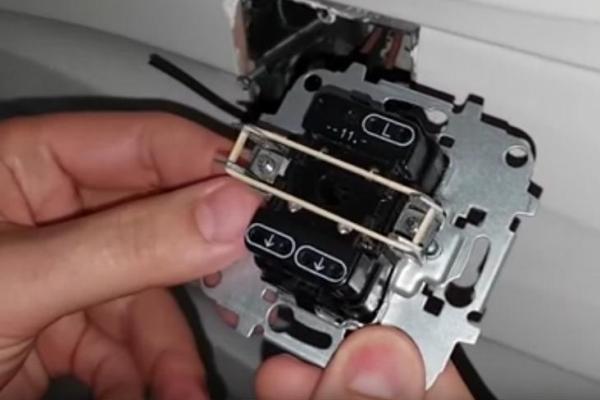

Die Kennzeichnungen, für die Ziffern und lateinische Buchstaben verwendet werden, können bei verschiedenen Modellen abweichen. Beispielsweise kann L die gemeinsame Versorgungsphase bezeichnen, während die Ziffern 1 und 2 die abgehenden Phasen sind. Auch Pfeile können zur Kennzeichnung von Ein- und Ausgang verwendet werden.

Vorteile von Zweifachschaltern

Warum sollte man auf die gewohnten und einfach aufgebauten Einfachschalter zugunsten von Doppelschaltern verzichten?

Die Vorteile liegen tatsächlich auf der Hand:

• Mit einem Gerät können zwei verschiedene Leuchten oder zwei Lampengruppen gesteuert werden;
• Die Lichtintensität im Raum kann je nach Anzahl der eingeschalteten Lichtquellen reguliert werden;
• Durch das selektive Einschalten einzelner Leuchten wird Strom gespart;
• Auf Wunsch kann die Beleuchtung in zwei Räumen gleichzeitig gesteuert werden (in der Küche und im Flur, im Bad und im WC);
• Die elektrischen Leitungen werden rationeller und sparsamer genutzt.

Die Lichtregulierung ermöglicht es, eine angenehme Umgebung für verschiedene Tätigkeiten zu schaffen. Zum Beispiel können für die Arbeit oder zum Lesen beide Tasten betätigt werden, um alle 5-6 Glühbirnen des Kronleuchters einzuschalten. Für die Erholung reichen 1-2 Glühbirnen aus, die ein diffuses, gedämpftes Licht erzeugen.

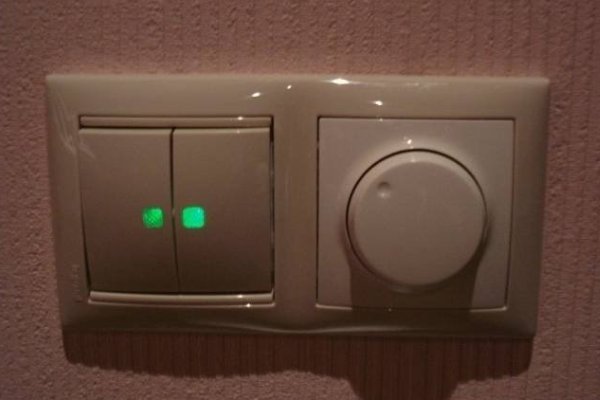

Ein weiterer Vorteil moderner Modelle ist das vielfältige Design. Dank der Farb- und Stilvielfalt kann ein Gerät ausgewählt werden, das optisch optimal zur Raumausstattung passt.

Wie Einfachschalter gibt es Doppelschalter als Unterputz- und Aufputzmodelle. Wenn die Wände in der Wohnung/im Haus aus Ziegel, Beton, Porenbeton oder Gipskarton bestehen, werden in der Regel Unterputzschalter installiert.

Montage von Aufputzgeräten ist typisch für Holzhäuser, bei denen bei der Installation von Innenleitungen bestimmte Schwierigkeiten aufgrund der PUE-Normen erwartet werden.

Beliebte Schaltungslösungen

Bei der Auswahl des Anschlussplans für einen Doppelschalter sind zwei begleitende Faktoren zu berücksichtigen:

• welches Erdungssystem im Haus verwendet wird – TN-C oder TN-S;
• Der Schalter steuert einen oder zwei Beleuchtungskörper.

TN-C gilt als veraltetes Erdungssystem. Die Besonderheit bei der Montage des Schalters besteht darin, dass er vom Verteilerkasten nur zwei Drähte statt drei erhält.

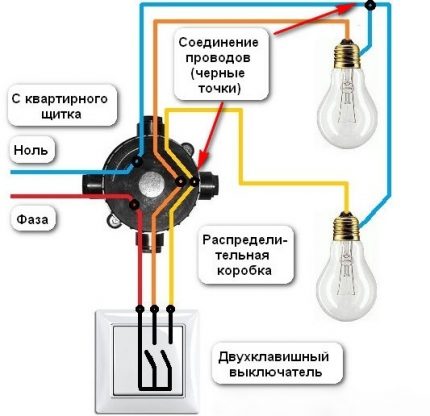

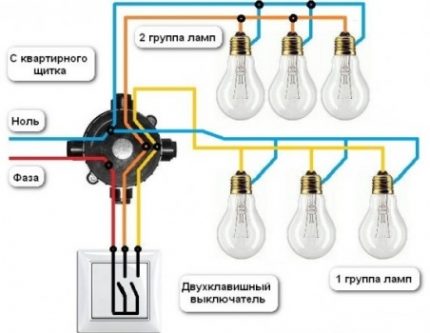

Wenn Sie zwei Leuchten an einen Schalter anschließen, sieht das so aus. Beachten Sie, dass der Nullleiter (blau) Erde und Null vereint. Daher wird kein dritter Draht benötigt.

In Neubauten wird das moderne TN-S-System verwendet. Bevor Sie selbst einen Doppelschalter anschließen, müssen Sie sicherstellen, dass vom Schutzschalter zum Befestigungspunkt der Elektroinstallation eine dreiadrige Leitung verlegt ist.

Vergleichen wir den Unterschied beim Anschluss.

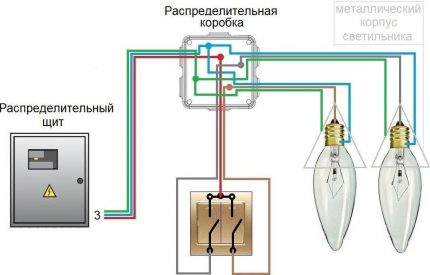

Das Schema unterscheidet sich dadurch, dass vom Verteilerkasten zur Abzweigdose drei Leiter inklusive Erde verlegt sind. Dementsprechend wird auch jeder Lampe/Lampengruppe Erde zugeführt.

Das Vorhandensein einer dritten Erdungsader hat keinerlei Einfluss auf den Anschluss der Drähte im Schaltmechanismus: Dort bleiben weiterhin nur die Phasenleiter, einer eingehend und zwei ausgehend.

Wenn sich die von einem Schalter gesteuerten Beleuchtungsgeräte in verschiedenen Räumen befinden, unterscheidet sich das Schema nur durch die Verteilung der Leiter in verschiedene Richtungen. Betrachten wir ein Schema, bei dem sich eine Leuchtengruppe im Raum und die zweite im Flur befindet.

Die Verlegung der Drähte vom Verteilerkasten und vom Schalter sowie die Verbindung der Adern in der Abzweigdose erfolgt nach einem ähnlichen Schema, jedoch verzweigen die Drähte dann in verschiedene Richtungen.

Wenn der Schutzschalter mit einer dreiadrigen Leitung angeschlossen ist, wird die Erde an die Erdungsadern der Leuchtengruppen angeschlossen und ebenso wie der Nullleiter auf zwei Seiten verteilt.

Der Anschluss eines Kronleuchters an zwei Wippen eines Schalters erleichtert die Montage nur dadurch, dass anstelle von zwei Drähten nur einer – vom Schalter zum Kronleuchter – verlegt werden muss.

Das Hinzukommen einer dritten Erdungsader ändert das Schema grundsätzlich nicht: Sie geht vom Schutzschalter im Verteilerschrank aus und wird in der Abzweigdose mit der Erde der beiden Lampengruppen verbunden.

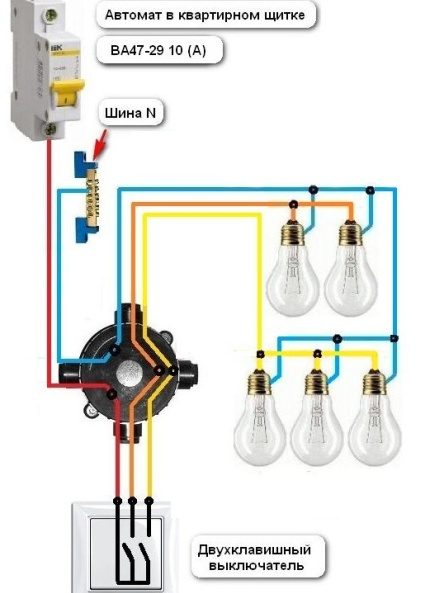

Die Verteilung der Lampen eines Kronleuchters auf Gruppen kann unterschiedlich erfolgen, je nach den Anforderungen an die Lichtintensität. Ein fünfarmiges Gerät kann auf zwei Arten aufgeteilt werden: 4 + 1, 2 + 3.

Die Anzahl der Anschlussmöglichkeiten für einen sechsarmigen Kronleuchter steigt: 1 + 5, 2 + 4, 3 + 3. Das heißt, je mehr Lampen eine Leuchte hat, desto mehr Möglichkeiten gibt es, sie in Gruppen zusammenzufassen.

Anleitung zur Montage und zum Anschluss

Der Anschlussvorgang kann 15 Minuten dauern, wenn nur ein einfacher Austausch des alten Geräts erforderlich ist, oder mehrere Tage, wenn eine neue Verkabelung verlegt werden muss.

Materialauswahl und Werkzeugvorbereitung

Wenn in einem Haus/einer Wohnung renoviert wird, versucht man, alte Aluminiumkabel durch Kupferkabel zu ersetzen, die ihnen in allen Eigenschaften überlegen sind. Dies ist auch durch die PUE-Normen geregelt.

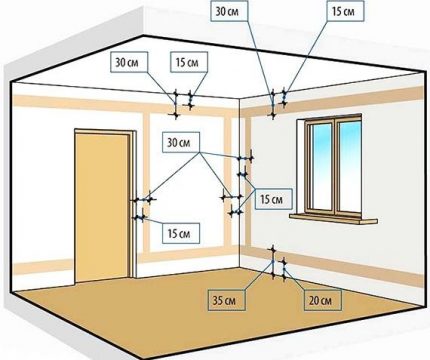

Bei der Auswahl des Montageorts sollten Sie die PUE-Empfehlungen nicht vergessen: Höhe vom Boden – 60-180 cm, Abstand zur Gasleitung – 50 cm, Abstand zum Türrahmen – 15-20 cm.

Die Drähte müssen entweder horizontal unter der Decke oder streng vertikal nach unten bis zum Montageort verlegt werden. Dies verhindert ein versehentliches Abreißen der Kabel bei späteren Reparaturen.

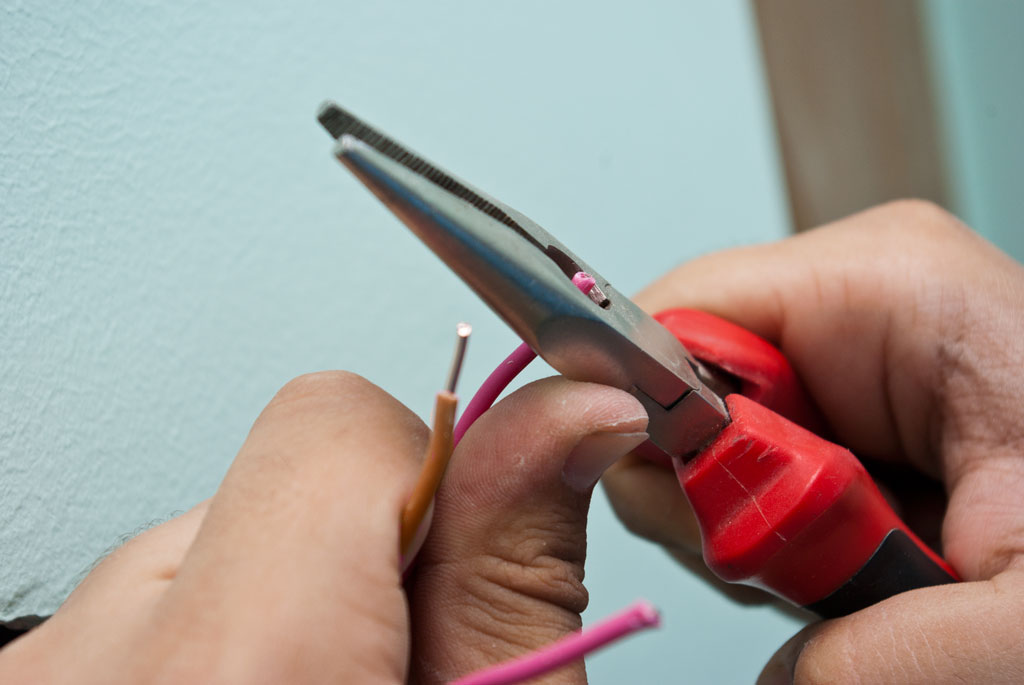

Für Arbeiten an elektrischen Anlagen wird Handwerkzeug mit isolierten Griffen benötigt:

• Schraubendreher (Universal);
• Rundzange;
• Flachzange;
• Baumesser oder Teppichmesser;
• Phasenprüfer (Spannungsprüfer);

Außerdem werden Markierungsmaterial und isolierte Schutzhandschuhe benötigt.

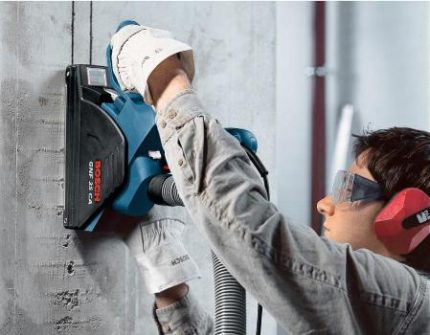

Wenn die Wand geschlitzt werden muss, sollten Sie sich vorher um einen Schlitzfräser, Bohrhammer oder Bohrer sowie um Gips- oder Baumörtel zum Verputzen der Wände kümmern.

Der Schalter wird nach dem Innendesign ausgewählt. Beim Kauf eines neuen Kabels ist die Systemlast zu berücksichtigen. Beleuchtungsgruppen gehören zu den leistungsschwächsten Netzabschnitten, daher eignet sich ein Kabel VVG 1,5 mm², besser VVGng – mit Polymerschutz geringer Brennbarkeit.

Die Kabelmessung erfolgt mit einem Maßband. Zur Gesamtlänge der Drähte muss eine Reserve für die Verdrehung in den Verteilerdosen und die Montage in den Klemmen hinzugefügt werden. Weitere Informationen zur Berechnung des Kabelquerschnitts finden Sie in diesem Material.

Über den Anschluss der elektrischen Leitungen im Verteilerkasten

Der erste Schritt ist der Anschluss des Kabels an den Automaten, der sich im Stromverteilerkasten befindet:

• Arbeitsleiter (rot oder braun) – an die Klemme des Leitungsschutzschalters;
• Neutralleiter (blau) – an die Nullschiene;
• Schutzleiter (grün oder gelb-grün) – an die Erdungsschiene.

Arbeiten mit automatischen Einrichtungen, die sich auf der Schalttafel befinden, sollten Sie den Elektrikern überlassen, die für den Zustand des Hausnetzes verantwortlich sind. Es ist verboten, selbstständig Änderungen am Verteiler vorzunehmen. Wir empfehlen auch, den Artikel zu lesen, in dem wir die Farbkennzeichnung von elektrischen Leitungen ausführlich behandelt haben. Weitere Einzelheiten finden Sie unter dem Link.

Vom Verteiler wird das Kabel zur Abzweigdose verlegt und von dort zum Schalter und zum Beleuchtungskörper oder zu zwei Geräten/Gruppen. Es ist sehr wichtig, die Verbindung der Drähte in der Abzweigdose nicht zu verwechseln.

Die Leiter werden wie folgt verbunden: Phase des Automaten + eingehende Phase des Schalters; 2 abgehende Phasen des Schalters zu jeder der zwei Phasen der Leuchten; Neutralleiter vom Verteiler + 2 Neutralleiter der Leuchten; Erde vom Verteiler + 2 Erden der Leuchten.

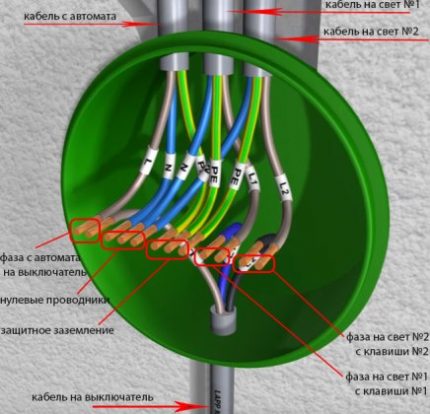

Im Ergebnis müssen in der Verteilerdose fünf Verbindungen hergestellt werden. Dazu werden Verdrillen, Löten oder eine modernere Methode – Klemmenkästen – verwendet.

Reihenfolge der Montage des Schalters an der Wand

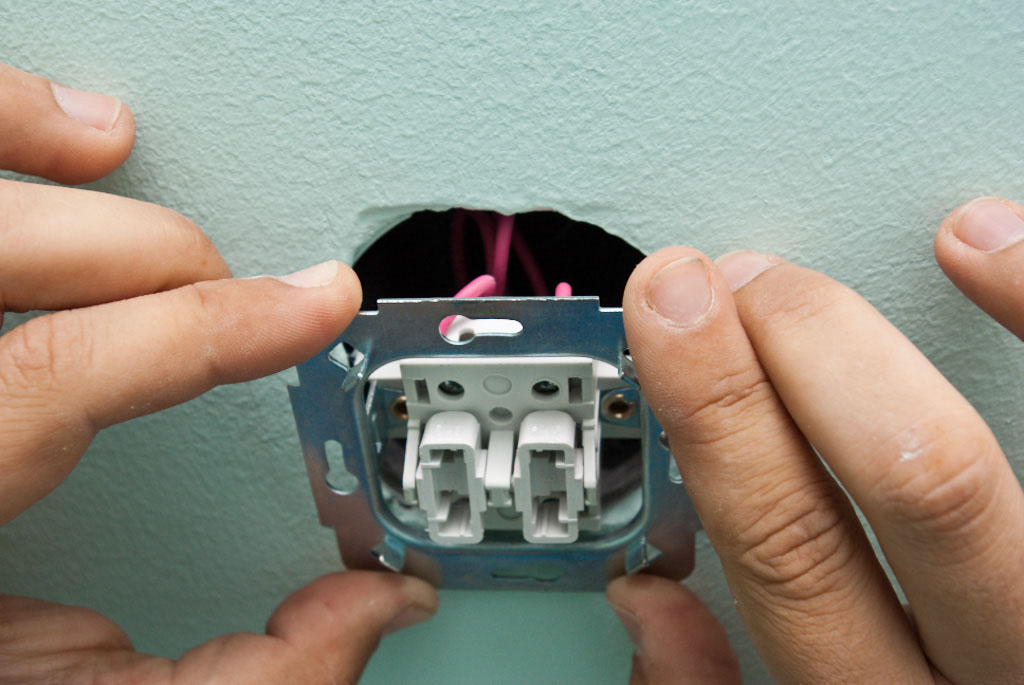

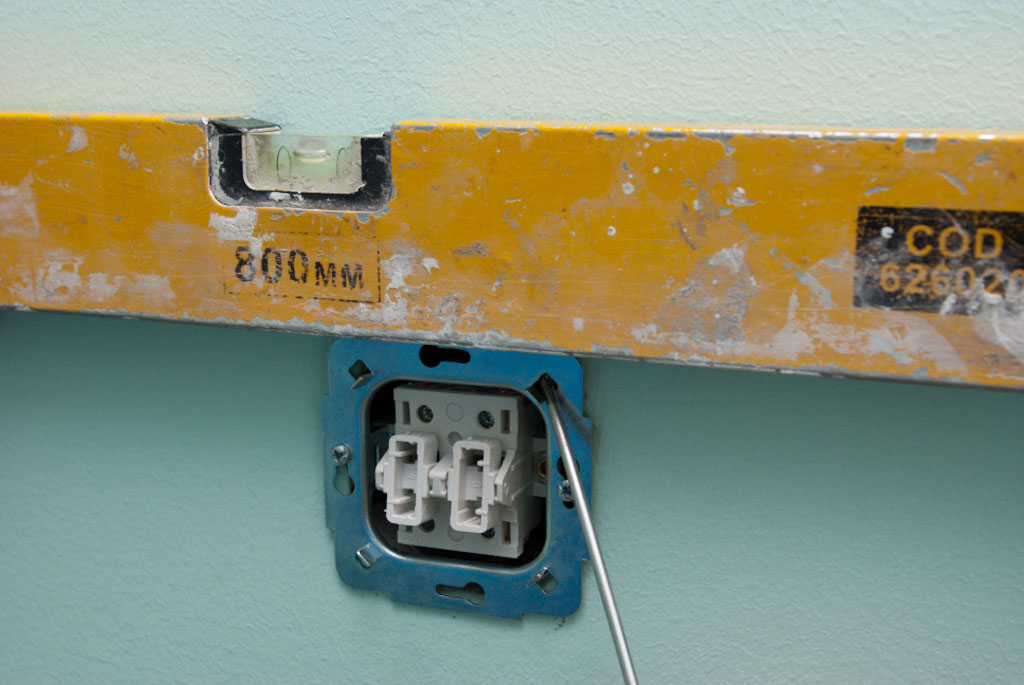

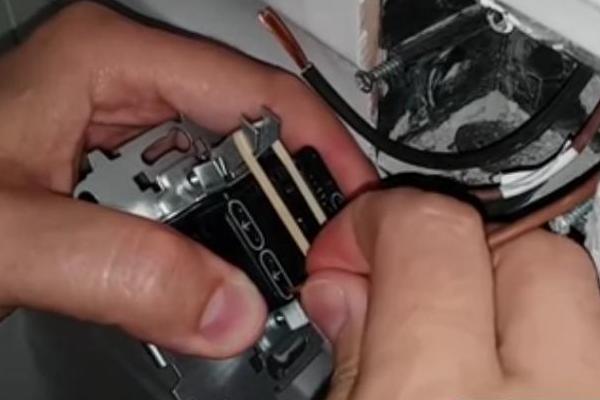

Die Befestigung des Schalters erfolgt auf zwei Arten: in eine spezielle Installationsdose (Unterputzdose) oder direkt in die Wand. Die zweite Methode ist vorzuziehen, wenn das Gerät in eine Gipskarton-Trennwand eingebaut wird. Betrachten wir eine Schritt-für-Schritt-Anleitung, wie Sie einen Doppelschalter selbst anschließen und installieren.

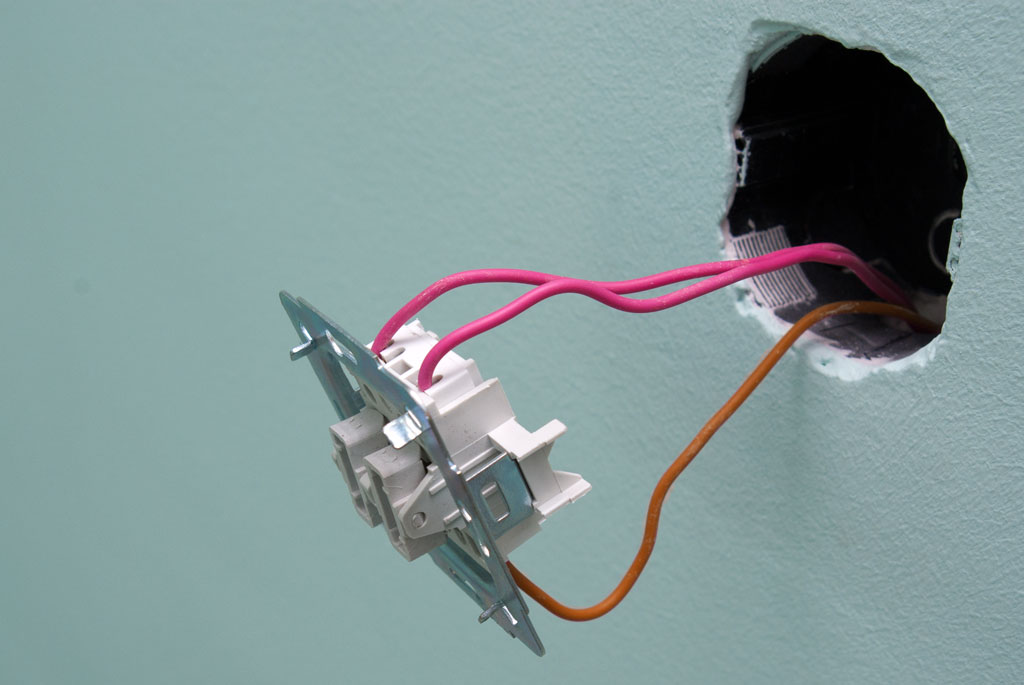

Vor der Montage des Doppelschalters müssen alle Leuchten aus dem Arbeitskreis angeschlossen werden: einen Kronleuchter, einen Kronleuchter mit einer Gruppe von Einbauleuchten oder Lampen in verschiedenen Räumen. Ohne vorherige Installation der Leuchten ist eine korrekte Überprüfung der Funktion des Schalters nicht möglich.

Es ist möglich, dass die Glühlampen nicht aufleuchten. Sie müssen den Schalter erneut zerlegen und sicherstellen, dass die Adern in die richtigen Klemmen eingeführt sind. Die Ursache kann auch in einer falschen Verbindung der Leitungen in der Verteilerdose liegen – dann müssen Sie auch dort hineinschauen.

Ein detaillierter Schaltplan für einen Zweitastenschalter wird in diesem Artikel behandelt.

Damit es später leichter ist, die Arbeitsfunktion jedes Kabels zu bestimmen, werden die Adern bereits bei der Montage gekennzeichnet.

Sicherheit nicht vergessen

Jede Manipulation an elektrischen Anlagen sollte mit dem Ausschalten des Schutzschalters beginnen, der sich am Wohnungsverteiler befindet. Danach wird nochmals das Vorhandensein von Spannung im Netz mit einem Spannungsprüfer oder Tester überprüft – und das jedes Mal, bevor Sie mit der Arbeit an den Leitungen beginnen.

Wenn sich der Verteiler auf dem Treppenabsatz befindet, wird empfohlen, während der Arbeiten ein Warnschild aufzuhängen, damit niemand versehentlich den Schalter umlegt.

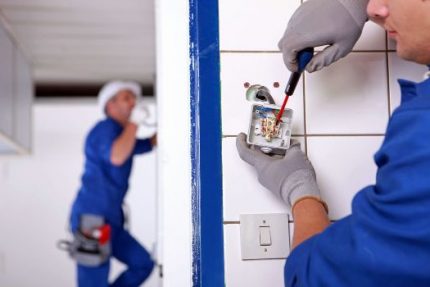

Wenn Sie die Grundlagen der Elektroinstallation erlernen, arbeiten Sie nicht allein, sondern laden Sie unbedingt einen Partner zur Sicherung ein: Er hält die Leiter und reicht die Zange.

Isolierte Schutzhandschuhe können ebenfalls vor einem Stromschlag schützen, obwohl es damit nicht sehr bequem ist, mit Drähten zu arbeiten. Während des Schlitzens und Spachtelns von Wänden ist es besser, Arbeitskleidung, bequeme Schuhe und eine Maske oder Atemschutzmaske zu tragen, um die Lunge vor Staub zu schützen.

Fazit und nützliche Videos zum Thema

Interessante Informationen über Methoden zum Verbinden von Kabeln, zur Installation von Schaltern und zum Anschließen von Geräten werden Ihr Wissen über die Elektroinstallation zu Hause erweitern.

Nuancen beim Anschließen eines Elektrogeräts mit Beleuchtung:

Ausführlich über das Verbinden von Kabeln in der Verteilerdose:

Anschließen eines Kronleuchters mit Lötung:

Von der Standortwahl bis zum Anschluss an den Schutzschalter:

Mit Erfahrung im Umgang mit der elektrischen Verkabelung werden Sie auch die Installation eines Doppelschalters leicht bewältigen – Hauptsache, Sie machen keinen Fehler bei der Auswahl des Schaltplans und verlegen zuverlässige Kabel. Bei Zweifeln bezüglich des Anschlusses oder der Verbindung der Adern ist es jedoch besser, einen professionellen Elektriker um Hilfe zu bitten oder alle Arbeiten unter seiner Aufsicht durchzuführen.

Haben Sie praktische Kenntnisse im Anschließen von Doppelschaltern? Oder haben Sie Fragen zum Thema des Artikels? Bitte stellen Sie sie im Kommentarbereich, und wir werden versuchen, sie schnell zu beantworten.
