Lampenfassung: Funktionsprinzip, Arten und Anschlussregeln

Sie müssen die Lampenfassung durch eine neue ersetzen, wissen aber nicht, wie Sie das richtig machen, um wichtige Kabel und Bauteile nicht zu beschädigen? Für eine so einfache Arbeit möchten Sie keinen Elektriker rufen, dessen Dienste nicht gerade billig sind, nicht wahr? Oder müssen Sie eine Modernisierung Ihres Hausstromnetzes mit dem Austausch einzelner Elemente durchführen?

Wir helfen Ihnen, die Besonderheiten des Anschlusses verschiedener Fassungen zu verstehen – in dem Artikel werden die wichtigsten Varianten und die Kennzeichnung von fabrikgefertigten Elektrofassungen behandelt.

Außerdem werden Anleitungen zum Anschluss einer Fassung mit Schraubklemmen gegeben und die vorhandenen Varianten ihrer Befestigung in Beleuchtungsanlagen erläutert. Es wurden anschauliche Fotos mit dem schrittweisen Anschluss- und Installationsprozess sowie Videos ausgewählt, die den Austausch der Fassung und den korrekten Anschluss der Kabel demonstrieren.

Zweck und Eigenschaften der Fassung

Ein industrielles oder häusliches Stromnetz besteht nicht nur aus Kabeln und Leuchten, sondern auch aus einer Vielzahl von Elektroinstallationen, die zur Steuerung oder Verbindung einzelner Kreisteile dienen.

Die Fassung verbindet den Lampensockel mit dem Stromkabel und fixiert die Lampe gleichzeitig in der Leuchte, im Kronleuchter oder hält sie einfach in hängendem Zustand.

Das Problem des schnellen Lampenaustauschs entstand sofort mit der Erfindung der elektrischen Beleuchtung, also Ende des 19. Jahrhunderts. Die ersten Lampen hatten Sockel, aber die Methoden ihrer Verbindung mit den Kabeln waren unterschiedlich und nicht klassifiziert.

Im Jahr 1881 patentierte Edison den ersten Sockel mit Schraubgewinde und die dazugehörige Fassung. Somit sind die am meisten nachgefragten Arten von Sockeln und Fassungen seit über 130 Jahren aktuell.

Natürlich wurden ursprünglich Glühlampen erfunden. Danach kamen Gasentladungslampen und LEDs, für deren Installation sowohl bereits gewohnte als auch konstruktiv andere Arten von Fassungen erforderlich waren.

Einheitliche Standardgrößen erleichtern den Austausch: Anstelle einer Glühlampe kann man in dieselbe Fassung eine sparsamere Alternative einschrauben – eine LED-Lampe mit Schraubsockel oder eine Filament-„Birne“.

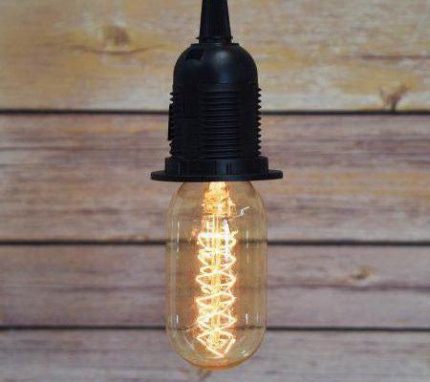

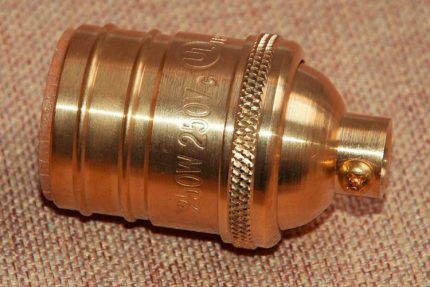

Für die Herstellung moderner Lampenfassungen werden verschiedene Materialien verwendet, darunter traditionelle Metalle und Keramik, aber auch hitzebeständige Polymere und sogar Silikon.

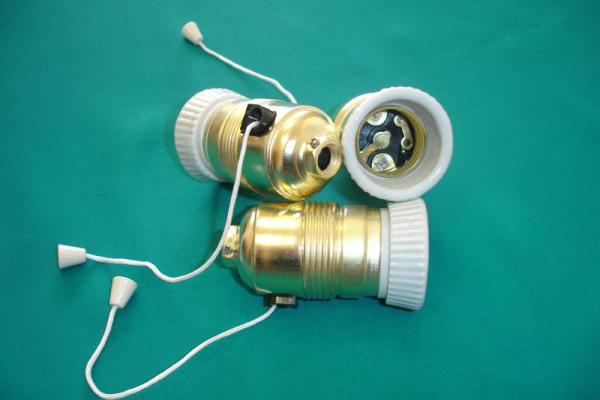

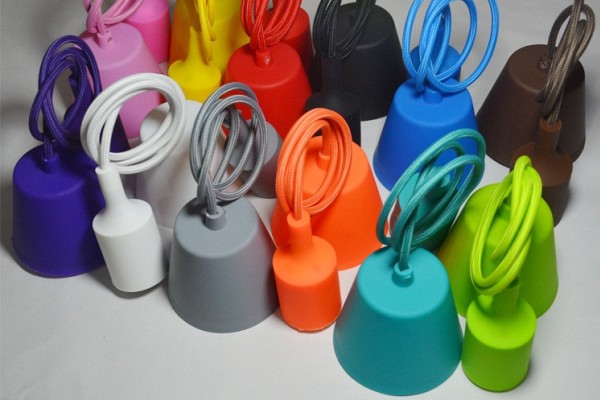

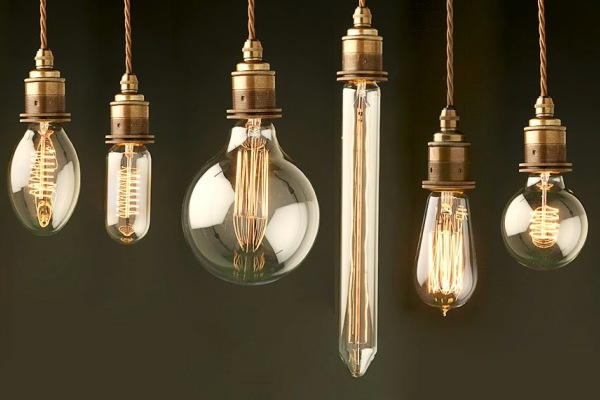

Die letztgenannte Variante wird meist für Designerkompositionen verwendet. Silikonprodukte sind mit einem 1 m langen Elektrokabel ausgestattet und in allen Regenbogenfarben erhältlich.

Beim Kauf einer Wandleuchte, eines Kronleuchters oder einer anderen Leuchte sollten Sie die Empfehlungen des Herstellers sorgfältig beachten: Wenn zu leistungsstarke Lampen eingesetzt werden, können die Fassungen beschädigt und die Schirme verformt werden.

Arten von Elektrofassungen nach Sockeltyp

Wie bereits oben erwähnt, bleiben zwei große Kategorien von Fassungen gefragt – für Schraubsockel und für Stiftsockel. Sie sind oft universell, das heißt sie passen für verschiedene Lampentypen.

Beispielsweise werden Glühlampen und die ihnen nachempfundenen LED-Leuchtmittel mit Schraubsockeln ausgestattet.

Manche Produkte sind jedoch nur mit einer bestimmten Variante kompatibel. Schauen wir uns ihre Konstruktionsmerkmale und technischen Eigenschaften genauer an, auf die Sie bei der Auswahl achten sollten.

Nr. 1 – gängige Schraubfassungen

Fassungen mit Innengewinde sind für Lampen mit Schraubsockel vorgesehen. Die Größen werden einheitlich bezeichnet: Für eine Lampe mit Sockel E14 ist beispielsweise eine entsprechende Fassung E14 erforderlich, wobei auch eine Variante mit Adapter von E27 auf E14 möglich ist.

Die Zahlen 14 und 27 geben den Durchmesser an, wobei 27 oft als klassische Größe und 14 als Mignon bezeichnet wird.

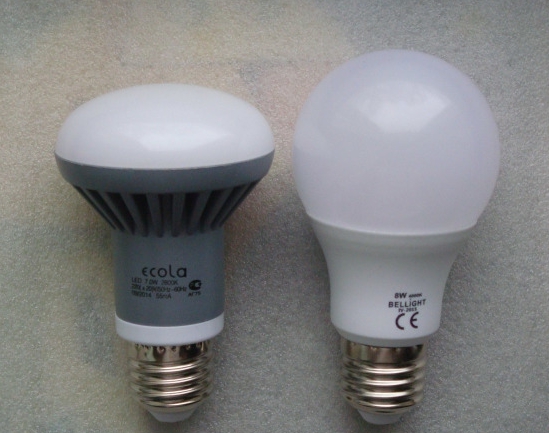

An die Stelle von Glühlampen sind LED-Lampen getreten: In Geschäften gibt es eine große Auswahl an LED-Lampen für Schraubfassungen E14 und E27 verschiedener Hersteller.

Insgesamt gibt es 8 Sockelgrößen und dementsprechend ebenso viele Fassungen: E5, E10, E12, E14, E17, E26, E27, E40.

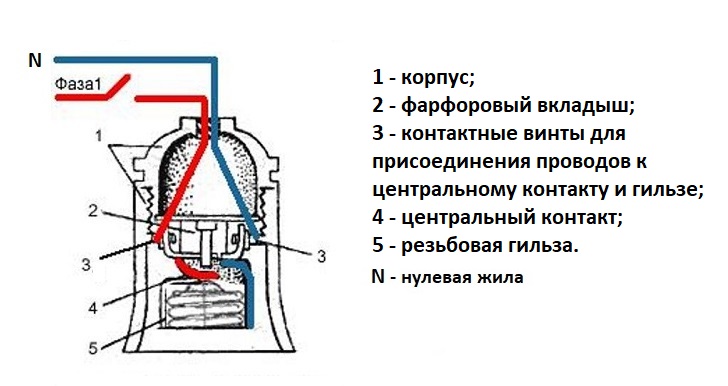

Schema einer Plastik-Schraubfassung. Die Adern „Phase“ und „Null“ werden durch die obere Öffnung in die Fassung eingeführt und im Inneren des Gehäuses mit Schrauben fixiert. Falls eine „Erde“ vorhanden ist, wird diese an die Metallteile der Leuchte angeschlossen.

Am weitesten verbreitet sind Kunststoffprodukte. Sie haben eine begrenzte Lebensdauer und unterliegen den Anforderungen gemäß GOST 2746.1-88. Die Befestigungsart der Fassung kann variieren: hängend, mit geradem oder schrägem Flansch.

Die erste Variante wird zur Befestigung an der Decke oder an der Montagevorrichtung verwendet, während Flanschfassungen für die Montage auf Oberflächen eingesetzt werden.

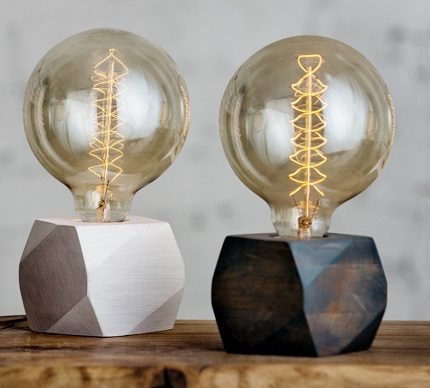

Ein bekanntes Beispiel einer Leuchte mit Flanschfassung ist die Tischlampe-Nachtlampe. Der Flanschtyp ist gerade, daher ist die eingeschraubte Glühbirne streng vertikal ausgerichtet.

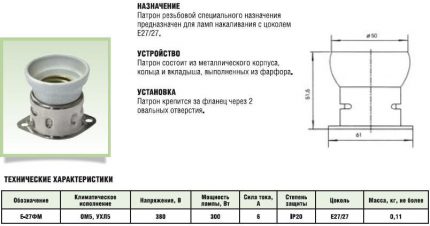

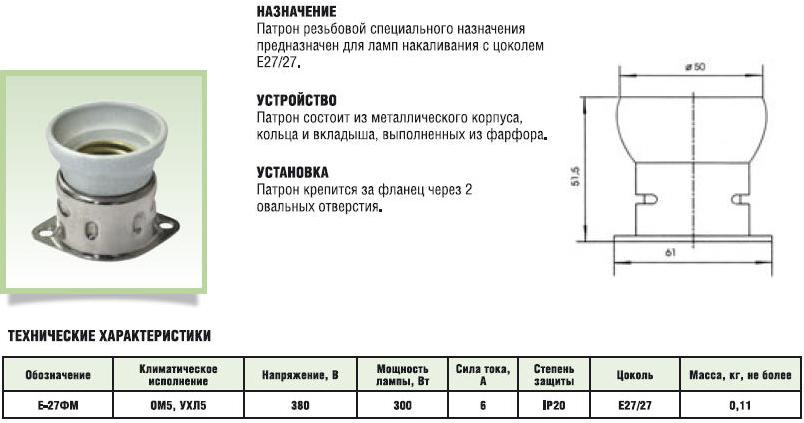

Tabelle mit den Eigenschaften der gängigsten Schraubfassungen für den Anschluss von Lampen an das Stromnetz, die sich in der Größe unterscheiden. Je größer der Durchmesser der Fassung, desto höher sind Leistung und Laststrom.

Das Gehäuse wird aus verschiedenen Kunststoffarten hergestellt. Daher muss vor der Verwendung einer Lampe die Kennzeichnung geprüft werden, um die zulässige Leistung des Leuchtmittels zu ermitteln.

Wird eine Glühbirne mit höherer Leistung eingeschraubt, schmilzt das Plastik oder wird durch regelmäßige Erhitzung allmählich zerstört.

Nr. 2 – Vielfalt der Steckfassungen

Die Anforderungen und Normen für Stiftsockel sind in GOST R 60400-99 festgelegt. Sie arbeiten mit 220 V Netzspannung. Der Buchstabe G kennzeichnet den Sockeltyp (Stiftsockel), und die folgende Zahl gibt den Abstand zwischen den beiden Löchern für die Stifte an.

Bei vier statt zwei Kontakten wird der diagonale Abstand zwischen den gegenüberliegenden Löchern (Nuten) angegeben. Spezielle Typen sind mit zusätzlichen lateinischen Buchstaben oder Ziffern gekennzeichnet.

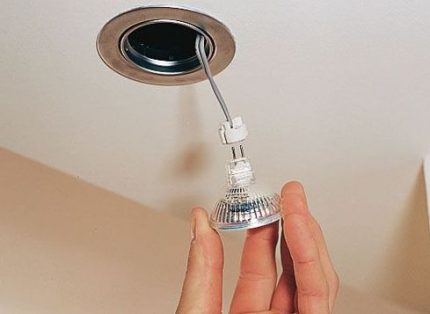

Sockel mit der Kennzeichnung „G“ werden unter anderem auch für die Montage von Einbaustrahlern in abgehängte Konstruktionen verwendet. In Spanndecken werden zu diesem Zweck Einbauteile an der Betondecke befestigt.

Stiftsockel werden in Wohn- und Industriegebäuden sowie für Leuchten im Außenbereich eingesetzt – entlang von Parkwegen, Fahrbahnen, zur Beleuchtung von Plätzen oder Grundstücksflächen.

Für den Einbau von U-förmigen und zylindrischen Lampen werden die Fassungen GX23, G24, 2G7 verwendet. Sie unterscheiden sich in der Anzahl der Kontakte – 2 oder 4, haben einen Laststrom von 2 A. Die empfohlene Lampenleistung beträgt bis zu 75 W (für 2G7 – 50 W).

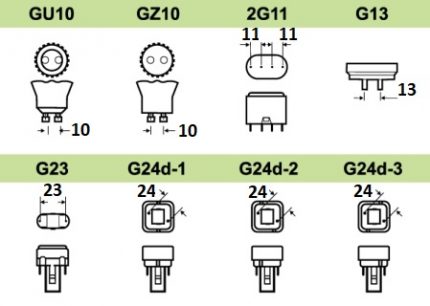

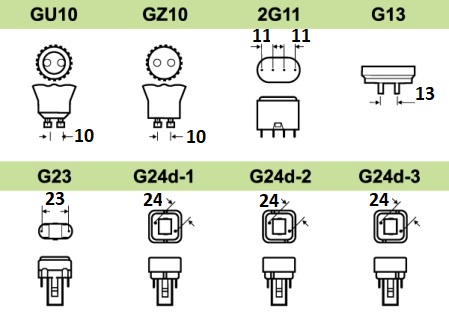

Schematische Darstellungen von Sockeln und Fassungen einiger Arten von Stift- und Pinlampen. Normalerweise werden bei der Stiftverbindung keine Adapter verwendet, wie dies bei den Gewindeanalogen E14-E27 möglich ist.

Somit können sich Stiftfassungen durch folgende Merkmale unterscheiden:

• Material des Gehäuses;
• Material des Inneneinsatzes;
• Art der Befestigung der Fassung an der Basis und den Drähten;
• Anzahl der Kontakte;
• Abstand zwischen den Kontakten.

Alle aufgeführten Parameter können bei der Kennzeichnung des Produkts angegeben werden.

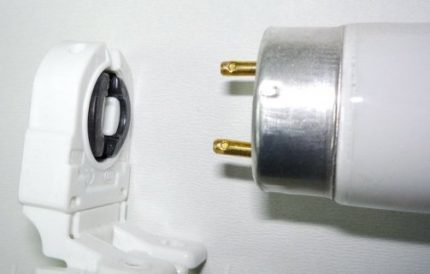

Linear-langgestreckte Gasentladungslampen haben eine etwas andere Befestigungsart. Abgesehen davon, dass die Fassungen paarweise sind (die Lampe wird von beiden Seiten eingesetzt), sind sie für den Betrieb an 220 V und 380 V ausgelegt, wobei der Nennstrom 1 A oder 2 A beträgt.

Von der Konstruktion her gibt es Fassungen als Stirn-, Hänge- und Ständerfassungen – dies hängt auch von der Art der verwendeten Lampen ab. Die Anzahl der Kontakte kann variieren: beispielsweise bei Vorhandensein eines Stromleitungsstreifens drei statt der üblichen zwei.

Mit der Zeit nutzen sich die Fassungen ab. Dies kann aus ganz unterschiedlichen Gründen geschehen: aufgrund eines Risses im Gehäuse, Durchbrennen der elektrischen Kontakte oder mechanischer Beschädigung während des Betriebs.

Damit die Fassung ihre Garantiezeit erfüllt, müssen die Installationsvorschriften eingehalten, das Produkt entsprechend den technischen Daten der Lampe ausgewählt und der erforderliche Schutzgrad (feuchtigkeits- oder staubgeschützt) gewählt werden.

Neben Fassungen für Stift- und Schraubsockel gibt es auch Produkte für andere Arten: fokussierende, stiftförmige, mit versenktem Kontakt, Soffitten.

Sie werden zur Installation und zum Anschluss von LED- und Gasentladungsleuchten verwendet.

Weitere Informationen zu den Sockelarten finden Sie in den Artikeln:

1. Sockel von LED-Lampen: Arten, Kennzeichnung, technische Parameter + wie man den richtigen auswählt
2. Arten von Lampensockeln: Standardkennzeichnung und Sockelvarianten für Glühlampen

Kennzeichnung von fabrikgefertigten Produkten

Professionelle Elektriker geben sich nicht mit einer einzigen Größe und einer flüchtigen Sichtprüfung des Produkts zufrieden; sie lesen aufmerksam die Kennzeichnung, die mit wasserfesten Tinten aufgedruckt oder auf den sichtbaren Teil der Fassung gestanzt ist.

In der Regel enthalten die Kennzeichnungen technische Daten oder Gebrauchsbedingungen, die für die Auswahl von Lichtquellen von grundlegender Bedeutung sind.

Die zuverlässigsten Hersteller bringen nicht nur eine Kennzeichnung an, sondern legen dem Produkt auch Kurzanleitungen bei, die die wichtigsten Eigenschaften auflisten.

Die Liste der Parameter, die auf der Fassung zu finden sind, ist nicht immer vollständig.

In der Regel sind einige der folgenden Eigenschaften angegeben:

• Typ, z. B. Gewinde, Stift;
• Größe;
• Temperatur;
• Laststrom;
• Leistung;
• Spannung;
• Warenzeichen des Herstellers;
• Schutzgrad;
• Vorhandensein eines Erdungskontakts.

Vor dem Kauf von Fassungen sollten Sie die Website des Herstellers studieren, auf der in der Regel detaillierte technische Informationen und eine Maßzeichnung zu finden sind.

Neben der Übersicht über die technischen Eigenschaften und Einsatzbedingungen des Produkts muss auch geklärt werden, wie die Fassung befestigt wird und welche Löcher/Riegel für die Fixierung vorgesehen sind.

Bei der Auswahl sollte auch berücksichtigt werden, dass Keramik haltbarer als Kunststoff ist und höheren Temperaturen standhält. Wenn der Preis des Produkts verdächtig niedrig ist, besteht die Möglichkeit, dass es sich um eine Fälschung handelt.

Es ist besser, auf Nummer sicher zu gehen und eine teurere, aber hochwertige Elektrofassung einer etablierten Marke zu kaufen.

Wie wird eine Fassung richtig angeschlossen?

Von den Haushaltsprodukten ist der Anschluss der Drähte an den alten Fassungstyp – der „sowjetischen“ – am schwierigsten, da dieser zuerst zerlegt werden muss.

Diese Geräte sind leicht an ihrem schwarzen Polymergehäuse zu erkennen. Um an die Klemmen zu gelangen, muss das Bakelitgehäuse abgeschraubt werden.

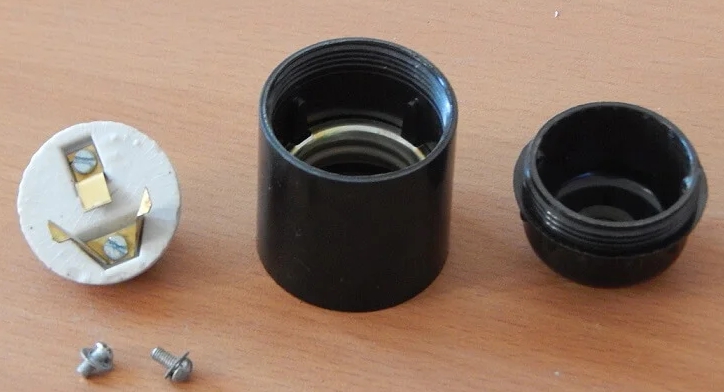

Das Zerlegen erfolgt durch Drehen der Gehäuseteile in entgegengesetzte Richtungen. Dadurch wird die Fassung in drei Teile geteilt: den Halter (das größte Element), den hinteren Teil und das zentrale Teil – die keramische Kontakteinsatz.

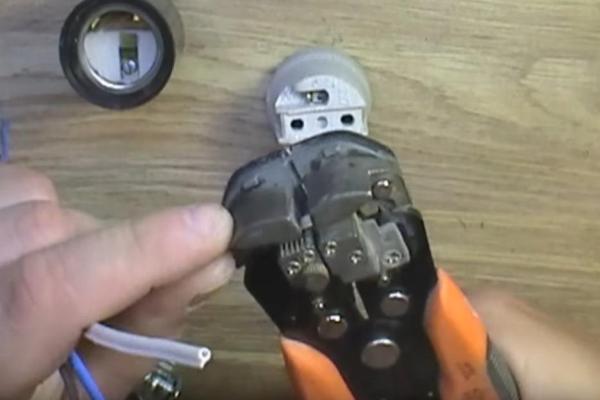

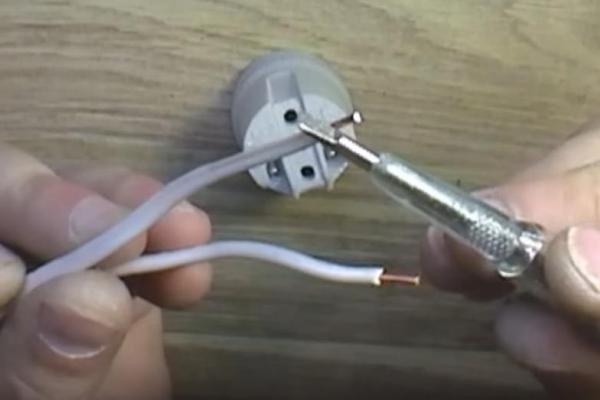

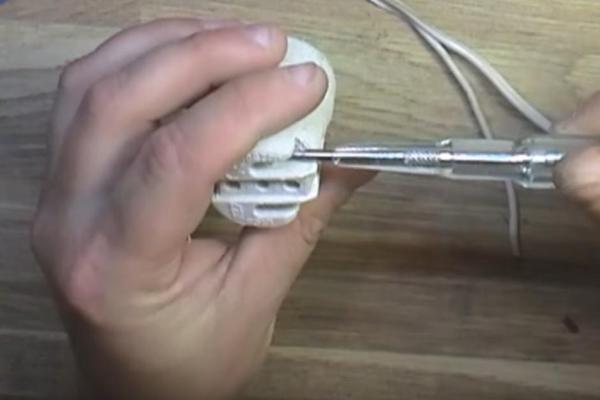

Um die Drähte zu befestigen, müssen sie abisoliert und zu „Schlaufen“ geformt werden, damit sie leichter an den Kontakten befestigt werden können. Die Phase wird an der zentralen Schraubklemme befestigt, der Nullleiter an der zweiten Klemme.

Beim Anziehen der Gewindeverbindung muss Kraft aufgewendet werden und es ist zu beachten, dass diese gleichzeitig die Spannung auf den Kontakt überträgt. Nachdem die Drähte angeschlossen sind, müssen nur noch die beiden Gehäuseteile zusammengesetzt werden.

Befestigungsmöglichkeiten in Leuchten

Schwierigkeiten beim Einbau der Fassung können durch die Konstruktion des Kronleuchters oder der Leuchte verursacht werden. Um den Austausch eines defekten Teils schneller zu bewältigen, empfehlen wir, sich vor der erstmaligen Montage der Leuchte mit deren Aufbau und Position vertraut zu machen.

Die Hersteller von Leuchten wählen meistens die folgenden Befestigungsarten für Fassungen:

• am elektrischen Kabel;
• an einem Metallrohr;
• mit einer Hülse;
• durch Einrasten.

Variante Nr. 1. Bei der Befestigung am elektrischen Kabel muss das Kabel zusätzlich verstärkt werden; dazu wird eine Hülse mit einer Befestigungsschraube verwendet, die in den Boden der Fassung eingeschraubt wird.

Variante Nr. 2. Das Metallrohr wird häufiger verwendet, da es die Montage schwerer Kronleuchter mit vielen dekorativen Elementen ermöglicht.

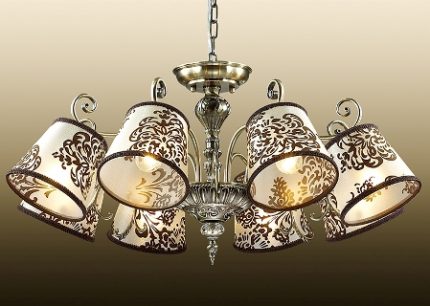

Oft wird anstelle eines Rohrs eine Metallkette verwendet, die ebenfalls die Belastung des elektrischen Kabels verringert und die Regulierung der Aufhängehöhe der Leuchte ermöglicht.

Variante Nr. 3. Fassungen mit Hülsen werden erhitzt, wodurch sich die Teile verformen. Daher wird empfohlen, Kunststoffhülsen durch Metallhülsen zu ersetzen.

Variante Nr. 4. Die letzte Befestigungsart eignet sich für Geräte mit schraublosen Kontaktklemmen. Die Fassung wird in Teilen montiert. Zuerst wird der Boden befestigt, dann werden die Drähte eingeführt, und erst danach wird der restliche Teil der Fassung durch Einrasten montiert.

Anschlussvariante mit Schraubklemmen

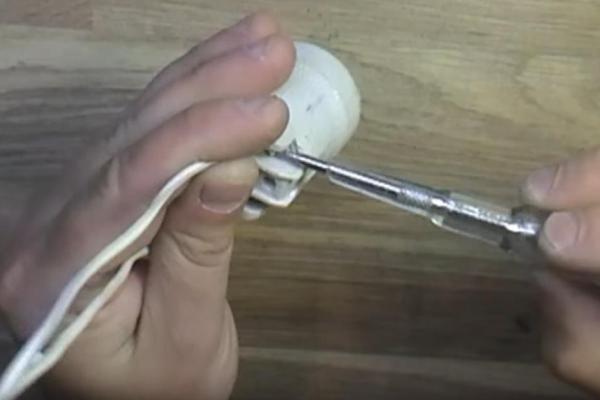

Fassungen modernerer Bauart müssen nicht zerlegt werden – die Klemmen befinden sich außen. Die Drähte werden mit Schraubklemmen fixiert, der Anschlussvorgang dauert nur wenige Minuten.

Der einzige Nachteil dieser Fassung ist die Unmöglichkeit einer Reparatur. Wenn die Klemmen durchgebrannt sind oder das Teil sich verformt hat, muss es vollständig ausgetauscht werden.

Die Anschlussvariante mit Klemmen ist für Leuchten geeignet, die für Lampen E14 und E27 ausgelegt sind. Beim Einbau einer neuen Fassung und beim Austausch muss unbedingt deren Unversehrtheit und Normkonformität überprüft werden.

Angenommen, die Anzahl der Windungen muss mindestens drei betragen, und das Gehäuse darf keine Risse oder Absplitterungen aufweisen.

Fazit und nützliche Videos zum Thema

Die Montage verschiedener Beleuchtungskörper kann unterschiedlich sein, daher präsentieren wir einige Videoanleitungen zum Anschluss.

Anschluss von Keramik- und Karbolitfassungen:

Möglichkeit des Anschlusses von Drähten an eine Kunststofffassung:

Austausch der G4-Fassung:

Fassungen sind recht einfach aufgebaut, daher können Demontage, Austausch oder Reparatur von Hausinstallationen selbst durchgeführt werden.

Das Wichtigste dabei ist, die Netzspannung auszuschalten, wenn Sie an einem Beleuchtungskörper arbeiten, und die Empfehlungen erfahrener Elektriker genau zu befolgen. Bei der Installation eines neuen Modells müssen Sie die Anweisungen des Herstellers beachten.

Haben Sie Ergänzungen oder Fragen zur Auswahl und zum Austausch der Lampenfassung? Sie können Kommentare zum Beitrag hinterlassen, an Diskussionen teilnehmen und Ihre eigenen Erfahrungen teilen. Das Kontaktformular befindet sich im unteren Block.
