LED-Lampen G4 12V: Eigenschaften, Auswahlregeln + Überblick über die besten Hersteller

An die Stelle von miniaturisierten Halogenleuchten treten energiesparende Verwandte – LED-Lampen G4 12V, die für eine vollwertige Beleuchtung sorgen. LED-Produkte bieten eine Vielzahl von Vorteilen und sind die vielversprechendsten Lichtquellen.

Um das volle Potenzial der Kapsellampen auszuschöpfen, sollten Sie die Auswahl kompetent angehen und die Besonderheiten ihres Betriebs berücksichtigen.

Wir helfen Ihnen, diese Aufgabe zu lösen. Im Artikel werden die Besonderheiten der Arbeitsweise und Anwendung von Niederspannungslampen beschrieben, ein schrittweiser Algorithmus zur Auswahl einer Leuchte vorgestellt sowie die besten Hersteller von LED-Leuchten genannt.

Aufbau und Funktionsprinzip der G4-Lampen

Unter der allgemeinen Vielfalt der LED-Lampen zeichnen sich die Modifikation G4 durch minimale Abmessungen, Sockelform und Netzspannung von 12 V aus. Aufgrund ihres Aussehens werden diese Leuchtmittel oft als Kapselleuchten bezeichnet.

Die Konstruktion von LED-Lampen im Allgemeinen und von G4-Dioden im Besonderen unterscheidet sich grundlegend von Glühlampen oder Leuchtstofflampen. Hier gibt es kein zerbrechliches Glas und keine unzuverlässigen beweglichen Teile.

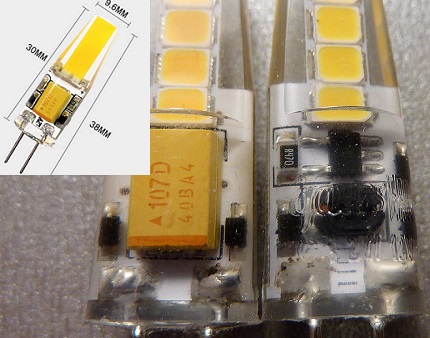

Die Hauptelemente einer LED-Leuchte: eine transparente Glaskolben, ein Modul mit LEDs, ein Kühlkörper, ein Treiber und ein Stiftsockel.

In der Mitte der Platine befinden sich eine Spule, ein IC mit Anschlüssen und ein Widerstand. Auf der Rückseite der Lampe ist ein Kondensator zu sehen (gelbes Rechteck – 107D).

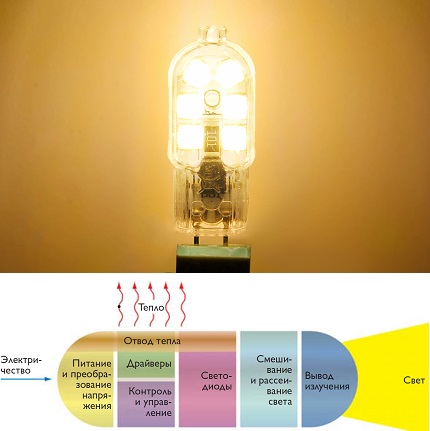

Die Mini-Lampe funktioniert nach dem Standardprinzip von LEDs, die aus Halbleitern hergestellt werden.

Beim Anlegen eines elektrischen Stroms bewegen sich die geladenen Teilchen verschiedener Materialien aktiv und setzen bei Kontakt Photonen frei – es entsteht Lichtemission.

Die Abmessungen des Kristalls sind sehr klein, daher werden die Dioden gruppiert und auf einer Platine mit leitenden Bahnen platziert, um eine ausreichende Helligkeit zu erzielen.

Eine wichtige Bedingung für den Betrieb von 12-V-Lampen ist der Anschluss eines Abwärtstransformators. Das Gerät wird vor der Lichtquelle angeschlossen.

Neben der Spannungsanpassung auf den erforderlichen Wert wandelt das Netzteil Wechselstrom in Gleichstrom um.

Besonderheiten von Niederspannungsleuchten

Für Lampen G4 mit 12V gelten alle grundlegenden Vorteile von LEDs: sparsamer Stromverbrauch, Langlebigkeit, Umweltfreundlichkeit und geringe Wärmeabgabe. Darüber hinaus bieten Kapselleuchten aufgrund ihrer konstruktiven Besonderheiten zusätzliche Vorteile.

Ein wesentlicher Vorteil ist ihre Vielseitigkeit. Dank der kompakten Abmessungen können die Lampen in Miniaturleuchten eingebaut werden und eignen sich für die Beleuchtung von Deckenkonstruktionen, Treppen, Möbeln, zur Dekoration und zur Zonierung des Innenraums.

Die Nachfrage nach „Kapseln“ ist bei Auto- und Motorradliebhabern hoch – die Dioden sind Teil der Fahrzeugbeleuchtung.

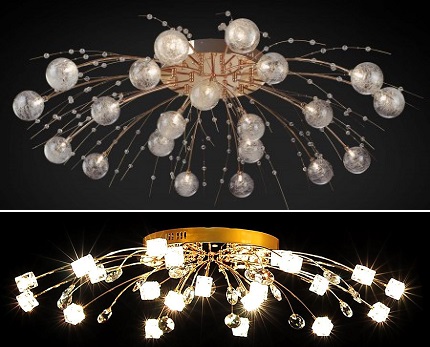

Der Stiftsockel ermöglicht den Austausch von Halogenleuchten gegen sparsamere LED-Leuchten. Dies führt zu einer spürbaren Einsparung an Energieressourcen – der Stromverbrauch reduziert sich um das Zwei- bis Dreifache.

Trotz der hohen Anfangsinvestitionen amortisieren sich die LED-Lampen vollständig – sie halten 15-mal länger als ihre Halogen-Pendants.

Weitere Vorteile von Niederspannungs-LED-Leuchten:

1. Elektrische Sicherheit. Es wird angenommen, dass elektrischer Strom mit 12 V keine Schädigungen beim Menschen verursacht. Daher sind Niederspannungslampen in Gefahrenbereichen wie Schwimmbädern, Saunen, Kellern usw. zulässig.
2. Sofortiges Einschalten. Der Betrieb der LED schließt die Aufwärmphase aus – die LED-Lampe erzeugt sofort einen hundertprozentigen Lichtstrom.
3. Zuverlässigkeit. Kapselmodelle sind widerstandsfähig gegen mechanische Beschädigungen wie Kratzer und Absplitterungen.

LEDs mit G4-Sockel sind in verschiedenen Lichtfarben erhältlich – von neutralem blassgelb bis zu kaltweiß mit Blaustich.

Was die Nachteile von Kapselmodellen betrifft, lassen sich einige bedeutende Mängel nennen:

1. Hohe Kosten. Für die Garantie einer langlebigen Funktion muss man viel bezahlen. An der Qualität zu sparen lohnt sich definitiv nicht – die Parameter billiger chinesischer Nachahmungen von unbekannten Herstellern entsprechen nicht den angegebenen Eigenschaften. Darüber hinaus besteht bei Verwendung von Lampen mit einem Kondensator geringer Kapazität die Gefahr eines Risses.
2. Erhöhter Stromwert – eine Folge der niedrigen Spannung. Die Länge der Leiter muss angepasst werden. Mit zunehmender Kabellänge steigt der Widerstand und die Beleuchtungsqualität verschlechtert sich.

Um ein Nachdunkeln der Lampen zu vermeiden, muss sichergestellt werden, dass die Länge vom Netzteil zu den Lampen annähernd gleich ist, zulässige Abweichung 2–3 %.

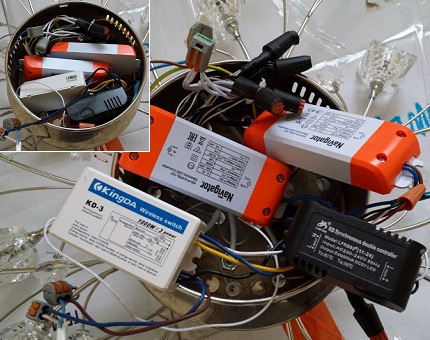

Der bedeutendste Nachteil von Mikrolampen ist die Verwendung eines Stabilisierungsnetzteils, das die Spannung auf 12 V angleicht. Das Gerät erschwert die Montage etwas, die nicht geringen Abmessungen sind manchmal schwer unter dem Gehäuse des Kronleuchters oder der abgehängten Decke zu verstecken.

Der Platz für das Netzteil sollte vorher bedacht werden, möglicherweise muss eine Nische für die Geräte geschaffen werden. Außerdem hat das Gerät einen eigenen Wirkungsgrad, wodurch die Beleuchtungseffizienz sinken kann.

Zudem erhöht das Vorhandensein eines zusätzlichen Glieds in der Schaltung das Risiko des Ausfalls der gesamten Kette.

Algorithmus zur Auswahl von miniaturisierten LEDs

Die Auswahl an LED-Lampen G4 mit 12 V ist sehr vielfältig. Um die passende Variante zu bestimmen, sollte man den Verwendungszweck und die Betriebseigenschaften der verschiedenen Typen verstehen sowie die grundlegenden Eigenschaften der Leuchten richtig bewerten.

Vielfalt der Bauformen

Die wichtigste Aufgabe ist es, die richtige Lampenform auszuwählen.

Unter den Niedervolt-LED-Modellen mit Stiftsockel von 4 mm werden im Haushalt hauptsächlich fünf Typen verwendet:

• Kapseln;
• Mais;
• Blütenblätter;
• Kerzen;
• Scheiben.

Am gefragtesten ist die erste Gruppe. Das Gehäuse hat eine zylindrische Form und ist mit einer klaren oder matten Glaskugel – einem Diffusor – bedeckt. Solche Produkte dienen häufiger als Ersatz für Halogenlampen.

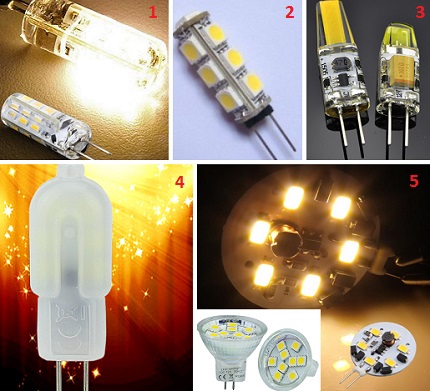

Bauformen von Miniaturleuchten. Bezeichnungen zum Foto: 1 – Kapsel, 2 – Mais ohne Kolben, 3 – Blütenblatt, 4 – Kerze, 5 – Scheibenlampe oder „Tablette“

Beim Mais sind alle Dioden auf einer offenen zylindrischen Plattform angeordnet. Das Fehlen eines Kolbens sorgt für eine hellere Beleuchtung und schließt die Gefahr einer Überhitzung aus. Wie die traditionelle Kapsel wird der Mais in Kronleuchtern und Leuchten installiert.

Der Hauptnachteil ist das unattraktive Aussehen im ausgeschalteten Zustand. Der Mais wird so ausgewählt, dass der Lampenschirm die Glühbirne selbst verdeckt.

Modelle wie „Blütenblatt“ und „Kerze“ werden häufiger in der Fahrzeugbeleuchtung eingesetzt. Sie finden jedoch auch in der häuslichen Beleuchtung Anwendung – als Punktbeleuchtung, zur Erzeugung von leuchtenden Decken- oder Wandmustern.

Flache Leuchten in Scheibenform werden in Leuchten verwendet, die zur Erzeugung eines gerichteten Lichtstroms bestimmt sind. Der Beleuchtungswinkel der „Tabletten“ beträgt nicht mehr als 120°.

Neben dem Formfaktor unterscheiden sich Niedervolt-Lampen auch durch ihre innere Zusammensetzung – den Typ der LEDs.

Es gibt drei Möglichkeiten:

• SMD;
• COB;
• Filament.

SMD. Einzelne Halbleiterkristalle, die mit Leuchtstoff beschichtet sind. Die Dioden sind auf einer wärmeableitenden Leiterplatte angeordnet.

Der sichtbare Abstrahlwinkel eines einzelnen Kristalls beträgt 20-140°. Der Hauptvorteil von SMD-LEDs ist die intensive Wärmeableitung und damit eine lange Lebensdauer.

COB. Konstruktiv ist die COB-Matrix eine Vielzahl von Kristallen auf einer Plattform, die mit Leuchtstoff vergossen sind. Durch die dichte Anordnung der SMD-Dioden wird eine helle Leuchtkraft erzielt. COB-Lampen beleuchten etwa 180-220°.

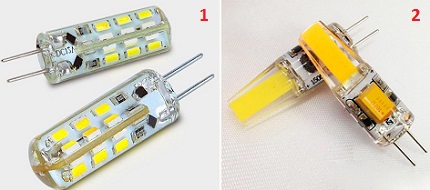

Bezeichnungen zum Foto: 1 – SMD-LEDs, 2 – Leuchte mit COB-Panel. Modelle der zweiten Variante neigen zu stärkerer Erwärmung, und wenn eine einzelne Diode aus der Matrix ausfällt, erlischt die gesamte Lampe.

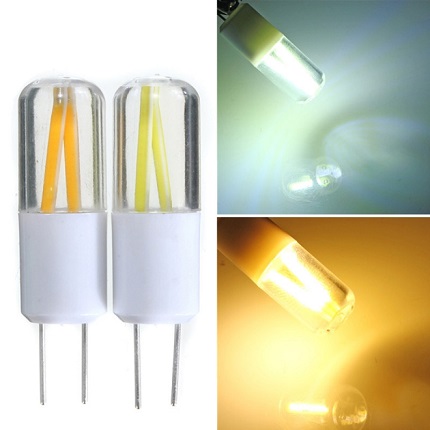

Filament. Es besitzt die effektivsten Lichtparameter. Auf die Glasfäden werden viele Kristalle gesetzt, die dann mit einer fluoreszierenden Lösung beschichtet werden. Die wichtigste Errungenschaft der Technologie ist die 360°-Ausleuchtung.

Filament-LEDs haben immer eine transparente Glaskolbe, und ihr Leuchten ähnelt dem von Glühlampen. Diese Variante ist optimal für die Erzeugung eines ungerichteten, gleichmäßigen Lichts.

Berücksichtigung der Lichtparameter

Nachdem Sie sich für eine geeignete Form entschieden haben, sollten Sie die wichtigsten Parameter der LED-Lampe bewerten:

• Leistungsäquivalent;
• Lichtstrom;
• Farbtemperatur;
• Farbwiedergabequalität;
• Pulsationsgrad.

Leuchtstärke von LED-Lampen wird durch zwei Kennzahlen charakterisiert: das Leistungsäquivalent und den Lichtstrom. Die Parameter sind miteinander verbunden.

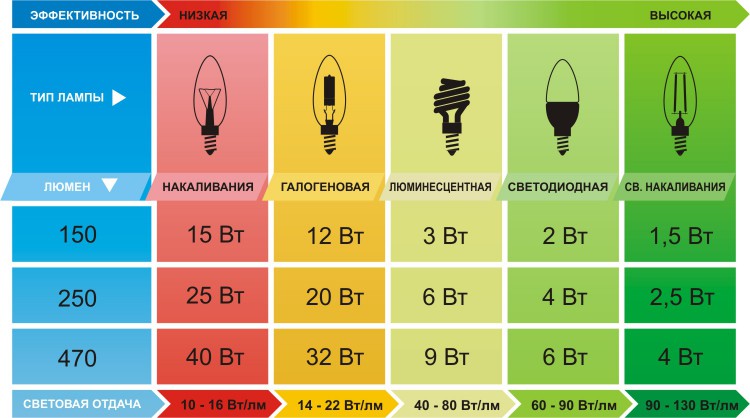

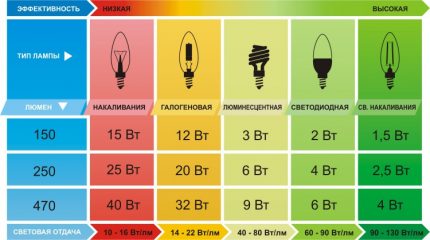

Anhand einer Übersichtstabelle können Sie bestimmen, bei welcher Leistung verschiedener Lampen ein bestimmter Lichtstrompegel erreicht wird, ausgedrückt in Lumen.

Beispielsweise erzeugt eine 40-W-Glühlampe eine Helligkeit von 470 Lumen. Für einen vollwertigen Ersatz eignet sich ein LED-Äquivalent mit 6 W oder eine Halogenlampe mit 32 W (+).

Falls keine Vergleichstabelle zur Hand ist, können Sie sich an den Angaben des Herstellers orientieren – oft sind auf der Verpackung der Lichtstromwert und das Leistungsäquivalent angegeben.

Falls keine Informationen vorliegen, dient folgende grobe Richtlinie: 10 W einer Glühlampe entsprechen 1,5 W einer LED-Leuchte.

Farbtemperatur. Ein wichtiger Parameter, der den Lichtkomfort und die Qualität der Raumbeleuchtung bestimmt. Niedervolt-LED-Lampen arbeiten im Bereich von 3000-4500 K, was neutralem und Tageslicht entspricht.

Die herkömmliche Glühlampe erzeugt einen weichen, leicht gelblichen Farbton, während LED-Modelle einen kälteren Ton liefern.

Mit abnehmender Farbtemperatur überwiegen im Licht rote Töne, bei Zunahme dominieren blaue und grünliche Schattierungen (+).

Die Wahl der Farbtemperatur hängt vom Verwendungszweck der Lampe und ihrem Standort ab. Im Schlafzimmer sollte man Produkte mit einem Wert von nicht mehr als 3000 K wählen, für das Kinderzimmer eignet sich eine LED mit 3000-3200 K, und für die Gestaltung des Arbeitsbereichs – 3500 K und mehr.

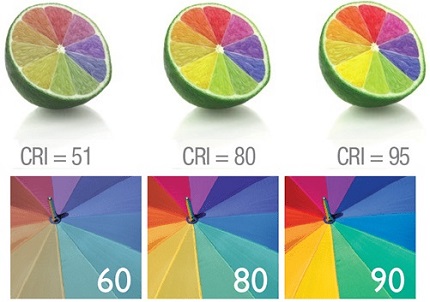

Farbwiedergabe. Leider wird diese Eigenschaft von den Herstellern von Kapsellampen selten angegeben. Dabei bestimmt der Farbwiedergabeindex maßgeblich die realistische Wahrnehmung der Umgebung und des eigenen Spiegelbilds.

Der Parameter wird in absoluten Einheiten bis 100 angegeben und als CRI bezeichnet. Als Referenzwert gilt das Sonnenlicht mit CRI=1. Auch Glühlampen liefern mit CRI=97 ein gutes Ergebnis.

Günstige LED-Leuchtmittel können das Farbspektrum verzerren, ihr CRI erreicht manchmal nicht 70. Für Wohnräume sollte dieser Wert nicht unter 80 liegen.

Wenn die Daten nicht auf der Verpackung angegeben sind, kann die Farbwiedergabe experimentell überprüft werden. Halten Sie die Handfläche unter die leuchtende Lampe; wenn sie gräulich erscheint, ist das Produkt offensichtlich von fragwürdiger Qualität.

Lichtflimmern. Ein weiteres Merkmal, das die Hersteller nicht gerne preisgeben, ist der Pulsationsgrad. Im Betrieb können LEDs flimmern, was eine erhebliche Belastung für die Augen darstellt.

Unmittelbar nach dem Einschalten ist das Flimmern nicht spürbar, aber bei solchem Licht ermüdet man schneller und die Sehkraft kann sich verschlechtern.

Um diesen Mangel zu diagnostizieren, schauen Sie durch die Kamera eines Smartphones auf die eingeschaltete Kapsel. Deutlich sichtbare Streifen weisen auf eine unzulässige Flimmerintensität hin.

Starkes Flimmern ist mit dem peripheren Sehen erkennbar. Zur Bestätigung können Sie den Bleistifttest durchführen. Ein Schleier aus vielen Konturen zeigt das Flimmern des Lichts anschaulich.

Laut den SNiP-Normen sollte der Flimmerpegel für Wohnräume unter 30% liegen, für Arbeitsplatzbeleuchtung unter 20%.

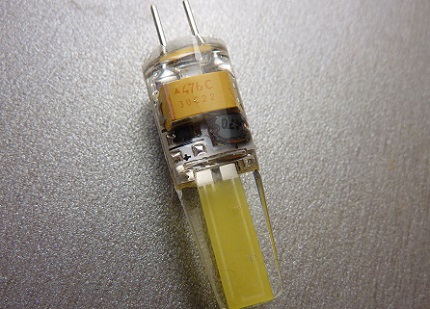

Für die Glättung des Flimmerns in Niedervolt-LEDs ist ein Kondensator zuständig. Ob er seine Aufgabe erfüllt, hängt von seiner Kapazität ab. Für eine LED-Lampe mit einer Leistung von 1,2-2 W wird ein Kondensator von mindestens 100 µF benötigt.

Die tatsächliche Kapazität des Elements lässt sich aus seiner Kennzeichnung berechnen. Die erste zweistellige Zahl wird mit der im dritten Zeichen codierten Ziffer multipliziert (6 steht für 1 µF, 7 für 10 µF). Die Buchstabenkennzeichnung gibt die Betriebsspannung des Kondensators an.

Berechnungsbeispiel für das Modul 476 C: 47*1=47 µF. Ein solcher Kondensator kann das Flimmern selbst einer 1-W-LED nicht vollständig unterdrücken.

Zusätzliche Auswahlkriterien

Beim Vergleich von Lampen mit gleichen Eigenschaften sollten Sie auf ihre Parameter achten.

Abstrahlwinkel. Der Wert hängt von der Art der verwendeten LED und der Form der Lampe ab. Die maximale Ausleuchtung von 360° bieten Filament-Modelle, die minimale bieten Dioden auf flachen Scheiben. Bei der Wahl sollten Sie vom Verwendungszweck der Leuchte ausgehen.

Glühbirnentyp. Es sind Modelle mit mattem und transparentem Diffusor erhältlich. Erstere erzeugen ein sanftes Licht und verbergen die Innenteile der Lampe.

Matte Glühbirnen eignen sich für Leuchten mit offenen Schirmen. Ein transparenter Diffusor sorgt für ein helleres Licht.

Gehäusematerial. Bei Modellen mit einer Leistung über 2,5–3 Watt wird überwiegend dichtes Silikon verwendet. Mini-Lampen mit matter Abdeckung werden aus Polymeren hergestellt – Polycarbonat und robustem Kunststoff.

Die Lebensdauer eines Niedervolt-LED-Leuchtmittels beträgt etwa 15.000 bis 30.000 Stunden. Bei der Auswahl einer LED empfehlen Experten eine ungeschriebene Regel zu beachten: Je länger die Garantiezeit des Herstellers, desto langlebiger das Produkt.

Weitere Informationen zu den Eigenschaften von LED-Lampen finden Sie in diesem Artikel.

Übersicht über Produkte der besten Hersteller

Die Spitzenposition auf dem Markt für LED-Lampen teilen sich zwei weltbekannte Marken: Philips (Niederlande) und Osram (Deutschland). Die tatsächlichen Leistungswerte der Leuchten europäischer Unternehmen entsprechen den angegebenen Eigenschaften, und ihre Lebensdauer ist konkurrenzlos.

Die Mini-Lampen beider Marken schneiden im Vergleich zu Alternativen in vielerlei Hinsicht besser ab: Design, hohe Farbwiedergabe, praktisch kein Flimmern.

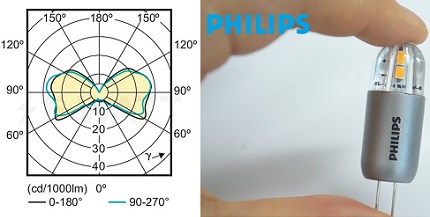

Ein würdiger Vertreter von Philips ist die CorePro Ledcapsule mit einer Leistung von 2,2 Watt. Eigenschaften: Lichtstrom: 200 lm, LED-Typ: SMD, Durchmesser: 14,3 mm, Farbtemperatur: 2700 K. Voraussichtlicher Preis: 5 €.

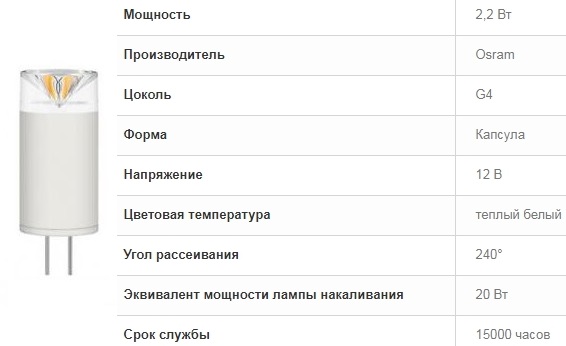

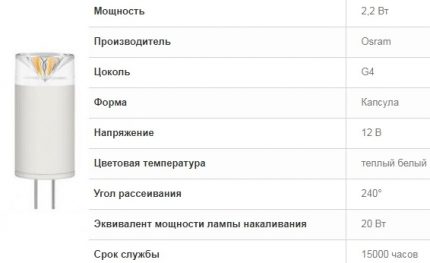

Ähnliche Parameter hat auch die Mini-Lampe von Osram – Star Pin G4.

Die Besonderheit der LED ist eine konkave Streulinse. Diese Lösung lenkt den Lichtstrahl in eine bestimmte Richtung, während seitlich weniger intensives Licht abgestrahlt wird (+).

Auf dem Markt gibt es neben Markenlampen eine große Auswahl an würdigen Alternativen zu einem günstigeren Preis.

Zu den empfohlenen Herstellern zählen:

• Gauss (Russland) – das Unternehmen verbessert ständig seine Produkte, indem es neueste Technologien einsetzt und Designlösungen einführt;
• Maxus (China) – LED-Lampen mit einer Leistung von 1–2 Watt, das Unternehmen gewährt eine Garantie von 2 Jahren;
• Biom (China) – große Auswahl an verschiedenen Formen von Niedervolt-Leuchtmitteln, ausgezeichnetes Preis-Leistungs-Verhältnis;
• Foton Lighting (Großbritannien) – bietet Lampen europäischer Qualität zu moderaten Preisen;
• Navigator (Russland) – In den Modellen werden ein hocheffizienter Treiber und planare LEDs mit einer Farbwiedergabe von CRI>80 verwendet; der Hersteller bietet Gehäuse aus Keramik, Silikon und Polycarbonat.

Sie sollten unbedingt die Produkte namenloser Hersteller meiden. Auf die Qualität, Langlebigkeit und Sicherheit ihrer Lampen ist kein Verlass.

Fazit und nützliche Videos zum Thema

Videobericht über den Test verschiedener Niedervolt-LEDs G4:

Übersicht über Mini-Maislampen von Foton:

LED-Leuchten mit G4-Sockel sind eine würdige Alternative zu Halogenlampen. Ihre Verwendung ermöglicht eine deutliche Reduzierung des Stromverbrauchs, während die hohe Beleuchtungsstärke erhalten bleibt.

Damit der Wechsel zu LEDs durchweg positive Auswirkungen hat, sollten Sie die Mini-Lampen mit Bedacht auswählen.

Haben Sie noch etwas hinzuzufügen oder Fragen zur Auswahl von Niedervolt-LED-Lampen? Sie können Kommentare zum Beitrag hinterlassen, an Diskussionen teilnehmen und Ihre eigenen Erfahrungen mit solchen Leuchten teilen. Das Kontaktformular befindet sich im unteren Block.
