Hydrospeicher selbst gebaut: Aufbau, Funktionsweise, Besonderheiten der Installation

Hydrospeicher – ein äußerst nützliches Gerät, sowohl für die Einrichtung einer autonomen Wasserversorgung als auch zur Verbesserung der Eigenschaften eines an das zentrale Wassernetz angeschlossenen Systems.

Ein Handwerker mit zumindest minimaler Erfahrung in Sanitärarbeiten kann den Hydrospeicher problemlos selbst installieren und an das Wasserversorgungssystem anschließen.

Geben Sie zu, der Schlüssel zur erfolgreichen Durchführung der Arbeiten ist das Verständnis des Aufbaus und des Funktionsprinzips der Geräte. Wir helfen Ihnen, sich mit diesen Fragen vertraut zu machen, und beschreiben und veranschaulichen die Schritt-für-Schritt-Technologie zur Installation des Hydrospeichers.

Informationen zum Anschluss, zur Einstellung und zur Durchführung von Reparaturen des Speichertanks werden während des Betriebs nützlich sein.

Wie funktioniert ein Hydrospeicher?

Das Prinzip des Druckausdehnungsgefäßes ist einfach, wie alles Geniale. In den Gehäuse des Metalltanks ist eine Gummidichtung in konischer, birnenförmiger oder anderer Form eingesetzt.

Die Dichtung oder Membran wird meist aus Butyl hergestellt, das eine erhebliche Festigkeitsreserve aufweist und gegen ständige Dehnung und Wassereinwirkung beständig ist.

Dieses Material zeichnet sich auch durch hohe antibakterielle Eigenschaften aus und entspricht allen Hygienestandards. Das in den Behälter eintretende Wasser wird durch diese Dichtung zurückgehalten, es kommt nicht mit den Wänden des Metallgehäuses in Kontakt.

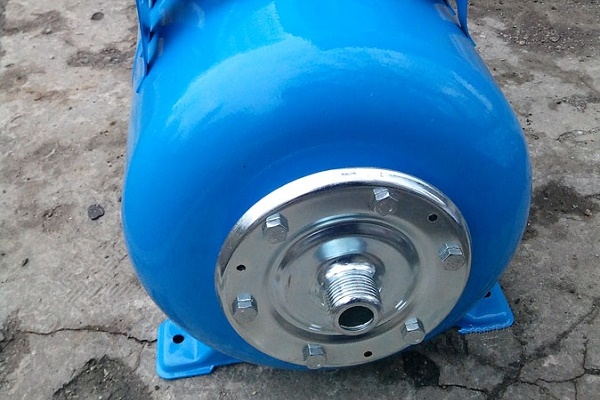

Auf der Rückseite des Gehäuses ist ein Nippel angebracht, der das Einpumpen von Luft in den Behälter ermöglicht.

Wasser und Luft sind durch eine Dichtung getrennt. Durch Nachpumpen oder Ablassen der Luft kann der Druck, den sie auf das Wasser ausübt, reguliert werden. Dadurch gelangt das Wasser unter Druck in das System und sorgt so für den erforderlichen Druck.

Ein obligatorisches Element des Hydroakkumulators ist ein Manometer, mit dem der aktuelle Druck im Behälter kontrolliert wird. Als optimale Druckwerte im Luftraum des Hydroakkumulators gelten 1,5-2,0 Atmosphären.

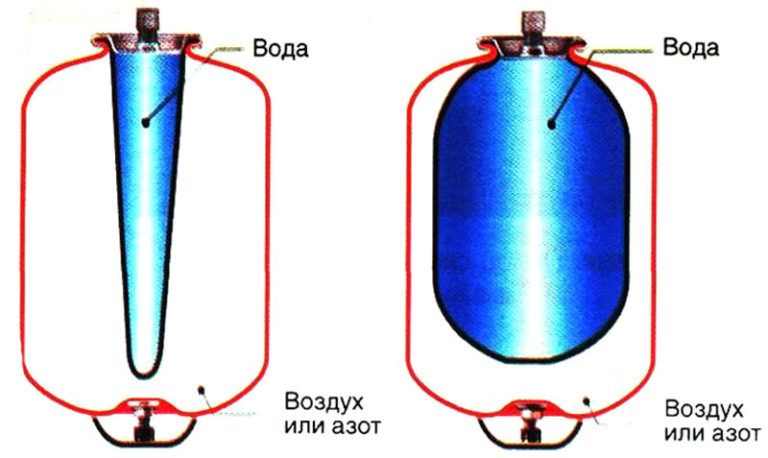

Im Schema wird der Aufbau des Hydroakkumulators anschaulich dargestellt. In den oberen Teil gelangt Wasser, das von einer Gummimembran zurückgehalten wird, und in den unteren Teil wird Luft gepumpt, die den erforderlichen Wasserdruck gewährleistet.

Überall, wo ein guter Druck benötigt wird, ist die Installation eines Hydroakkumulators mehr als sinnvoll. Und die Anforderungen an einen guten Druck steigen ständig.

Zum Beispiel benötigen eine automatische Waschmaschine oder ein Geschirrspüler für den normalen Betrieb mindestens 0,7-2 Atmosphären. Eine Duschkabine mit Hydromassage oder eine berühmte Whirlpool-Badewanne funktioniert nur bei vier Atmosphären einwandfrei.

Es ist gleich zu erwähnen, dass ein übermäßiger Druck in der Wasserleitung nicht das vorteilhafteste Phänomen ist, da dadurch eine zusätzliche und völlig unnötige Belastung der Konstruktionen entsteht.

Dies verkürzt deren Lebensdauer und führt zu Undichtigkeiten, Defekten und anderen Problemen. Obwohl der Druck während der Druckprüfung des Systems sogar 10 Atmosphären erreichen kann, sollte man die Betriebswerte besser bei 4-5 Atmosphären belassen.

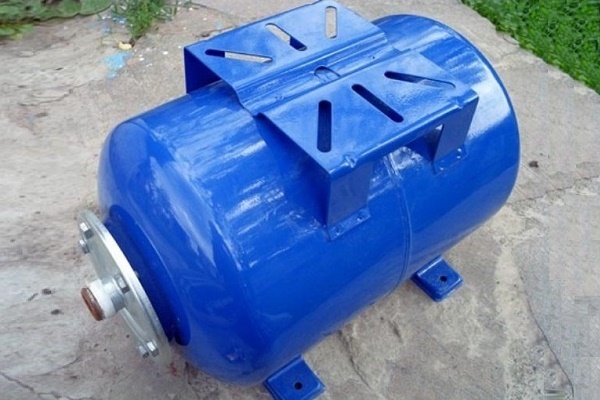

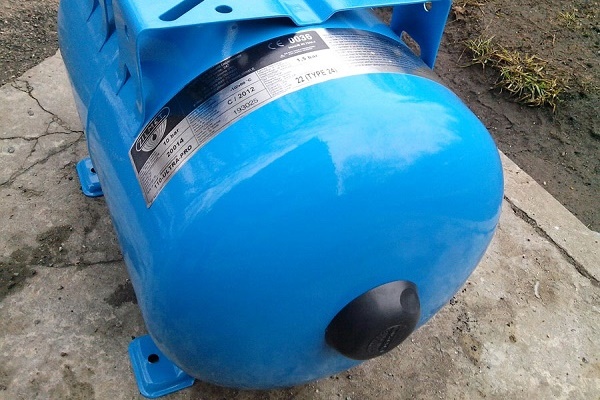

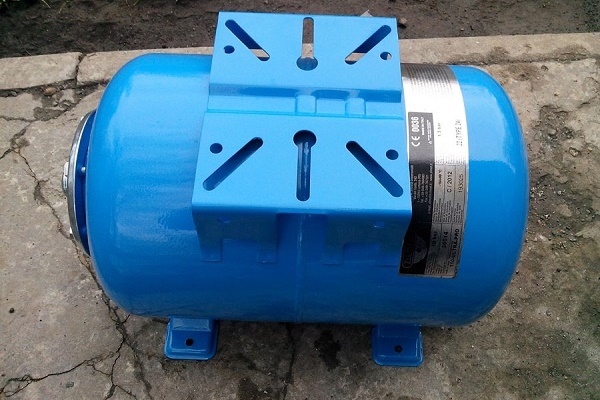

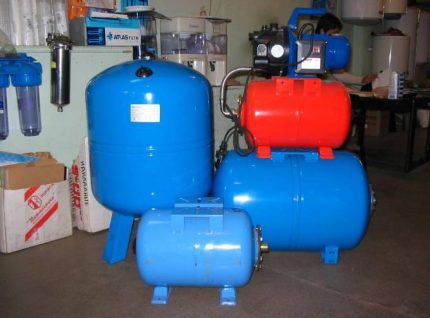

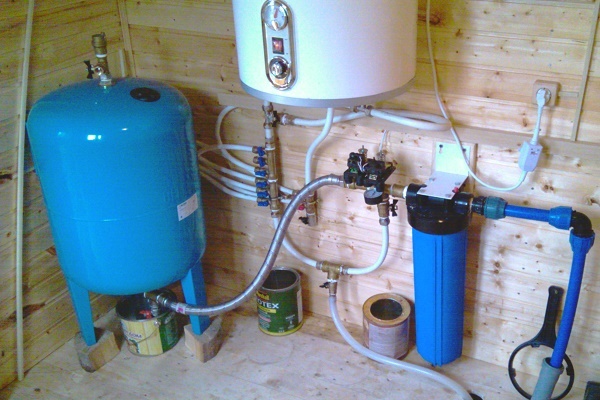

Hydroakkumulatoren unterscheiden sich im Volumen und können horizontal oder vertikal ausgerichtet sein. Für Heizsysteme sind Hydrospeicher vorgesehen, die für den Betrieb bei hohen Temperaturen ausgelegt sind.

Selbst wenn im Haus keine modernen Haushaltsgeräte vorhanden sind, die empfindlich auf den Wasserdruck in der Leitung reagieren, kann ein Hydroakkumulator dennoch nützlich sein. In den oberen Stockwerken von Hochhäusern ist der Wasserdruck in der Leitung oft sehr schwach. Ein Hydroakkumulator ermöglicht es, diese Art von Problem effektiv zu lösen.

Die Kapazität eines Hydroakkumulators kann zwischen 5 und 100 Litern variieren. Natürlich sind das für die Wasserspeicherung sehr bescheidene Werte. Wenn die Notwendigkeit besteht, stets einen großen Wasservorrat zu haben, ist es besser, einen ausreichend großen Speichertank zu verwenden.

Bei der Organisation einer autarken Wasserversorgung wird das Druckausdehnungsgefäß in Kombination mit einer Oberflächen- oder Tauchpumpe verwendet. Das Gerät pumpt Wasser in den Tank, bis der Druck einen bestimmten, vorher eingestellten Wert erreicht. Danach schaltet sich die Anlage automatisch ab.

Das Wasser sinkt, der Druck nimmt ab und erreicht ein Minimum. In diesem Moment schaltet sich die Pumpe wieder ein und arbeitet, bis der zuvor entleerte Behälter wieder mit Wasser gefüllt ist.

Um die Arbeit eines solchen Systems zu regeln, wird ein Druckschalter verwendet. Dadurch kann die Anzahl der Ein-/Ausschaltvorgänge der Pumpenanlage auf ein Minimum reduziert werden, was deren Lebensdauer erheblich verlängert.

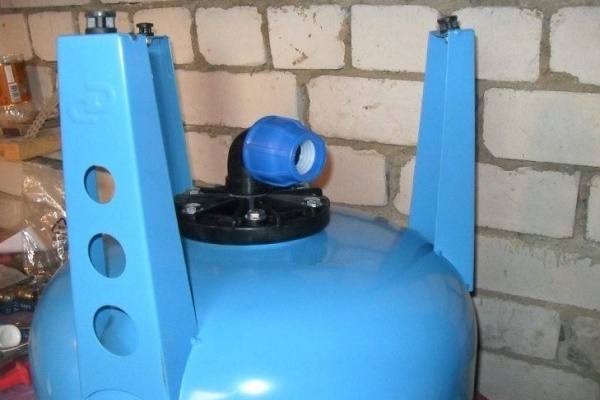

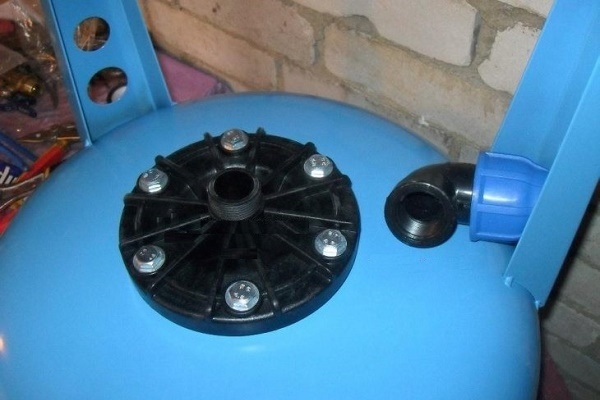

Der Wasserzulauf zum Hydrospeicher ist mit einem speziellen Stutzen ausgestattet, der über eine Gewindeverbindung montiert ist.

Moderne Modelle lassen sich relativ einfach demontieren und dann wieder montieren, um notwendige Wartungsarbeiten, den Austausch von Elementen oder andere Reparaturarten durchzuführen. Wenn der Hydrospeicher korrekt installiert ist, muss für seine Wartung kein Wasser aus dem Wasserversorgungssystem abgelassen werden.

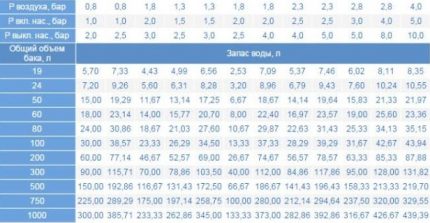

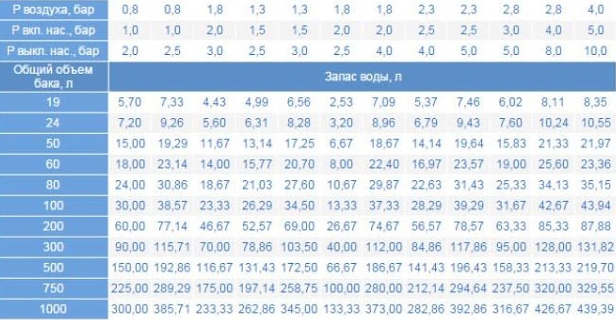

Diese Tabelle kann verwendet werden, um das Volumen des Hydrospeichers für eine bestimmte Situation auf der Grundlage der prognostizierten Betriebsbedingungen zu berechnen (+)

Bei der Auswahl des Druckausdehnungsgefäßes sollte man auf den Durchmesser des Anschlussstutzens achten und ihn mit den Abmessungen des Wasserrohrs vergleichen. Fachleute versichern, dass je genauer diese Werte übereinstimmen, desto geringer sind die Druckverluste im System. Falls die Durchmesser der Bauteile nicht übereinstimmen, muss ein Adapter verwendet werden.

Wasser hat die Eigenschaft zu verdunsten, was die Druckwerte im Gerät beeinflussen kann. Um überschüssige Luft abzulassen, wird bei Hydrospeichern mit großem Fassungsvermögen – etwa 100 Litern – ein Ventil installiert.

Modelle mit geringem Volumen verfügen über ein solches Ventil nicht. Es wird empfohlen, im System ein Ventil oder einen T-Stück zu installieren, das die Wasserzufuhr zur Wasserleitung unterbricht und das Entfernen überschüssiger Luft ermöglicht.

Installation, Anschluss, Einstellung

Das Verständnis dafür, wie ein Druckausdehnungsgefäß aufgebaut ist und funktioniert, ermöglicht eine korrekte Installation, eine fachgerechte Anbindung und präzise Einstellung.

Im Laufe des Tages wird aus diesem Gerät Wasser entnommen und nachgepumpt. Infolgedessen ist die Einheit ständig dem Arbeitsprozess ausgesetzt, bei dem sie Lärm verursacht und vibriert. Dieser Punkt sollte bei der Wahl des Aufstellungsortes berücksichtigt werden.

Regeln für die Installation des Hydrospeichers

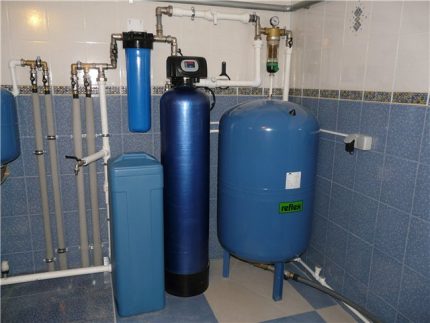

Zunächst muss der am besten geeignete Ort ausgewählt werden. Er sollte ausreichend geräumig sein, insbesondere wenn ein großer Tank verwendet wird.

Nach der Installation des Behälters sollte genügend Platz um ihn herum vorhanden sein, damit der Monteur den Hydrotank frei inspizieren, Wartungs- und Reparaturarbeiten durchführen und das Gerät bei Bedarf demontieren und zerlegen kann. –

Um die Vibration zu dämpfen, sollte der Hydroakkumulator auf einem festen Fundament, z. B. einer Betonplatte, installiert werden. Die Montagebasis sollte sorgfältig waagerecht ausgerichtet werden. Zwischen der Basis und dem Gehäuse des Hydroakkumulators werden Gummipuffer angebracht, die die Vibration teilweise dämpfen sollen.

Wie schließt man das Gerät an?

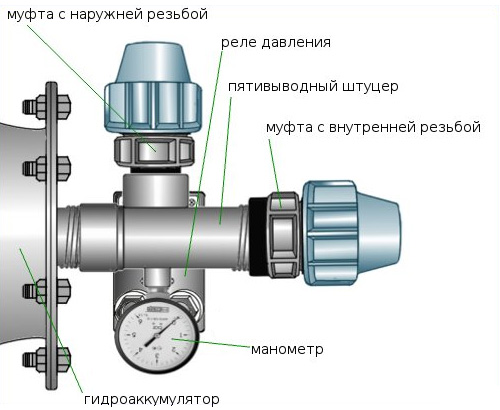

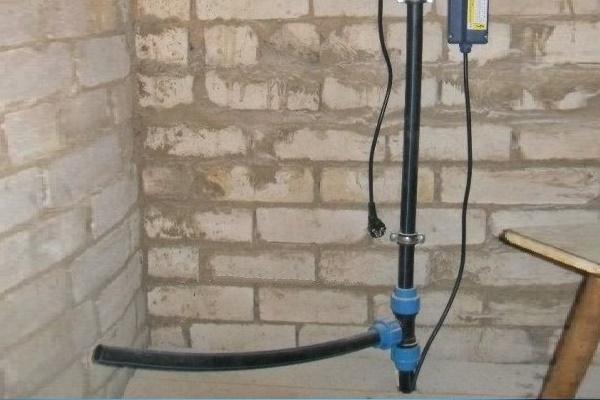

Die Verbindung des Hydroakkumulators mit der Wasserleitung erfolgt über einen speziellen Fünfwege-Stutzen.

Über dieses Element werden die übrigen Systemkomponenten an den Stutzen des Hydrotanks angeschlossen, und zwar:

• Wasserrohr;
• Wasserentnahmequelle (z. B. Tauchpumpe);
• Manometer;
• Druckschalter.

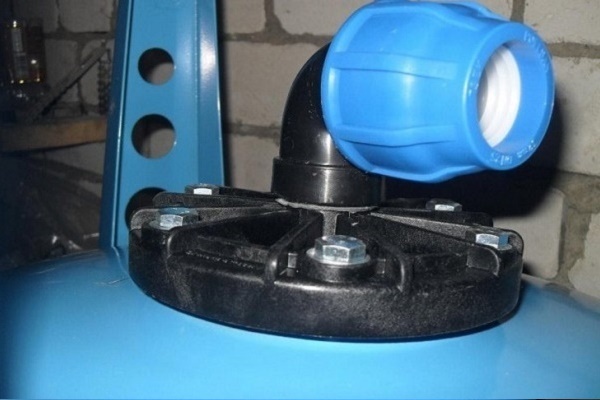

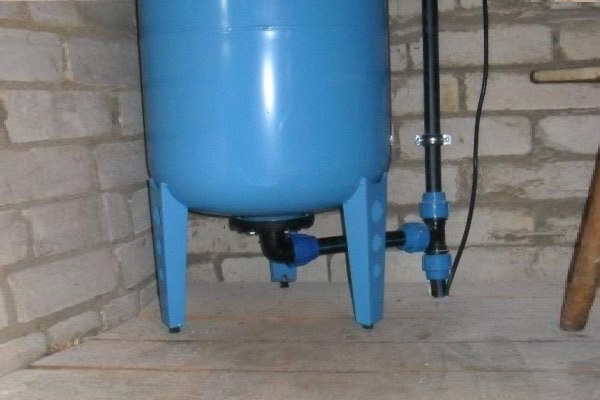

Der Stutzen kann entweder direkt auf den Stutzen des Hydrotanks oder auf ein Übergangselement in Form eines starren Schlauchs montiert werden. Die Entscheidung sollte je nachdem getroffen werden, wo der Hydrotank installiert ist und wie bequem die übrigen Leitungen an ihn angeschlossen werden können.

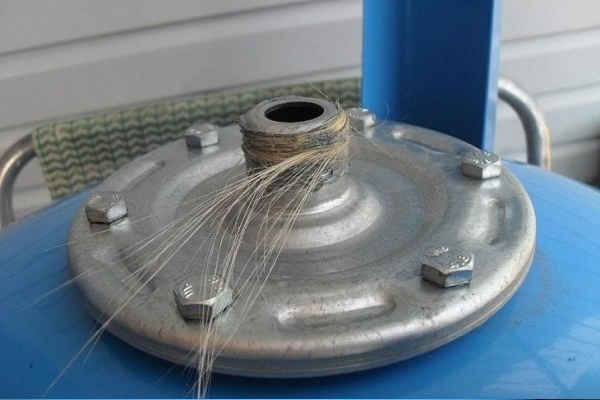

Manometer, Druckschalter und die übrigen Elemente werden mittels Gewindeverbindungen angeschlossen. Selbstverständlich müssen alle mit Hilfe von Hanffaden, PTFE-Band oder einem anderen geeigneten Material gut abgedichtet und versiegelt werden.

Um den Hydrospeicher an das Wasserversorgungssystem anzuschließen sowie das Manometer und den Druckschalter zu installieren, wird ein spezieller Stutzen mit fünf Anschlüssen verwendet.

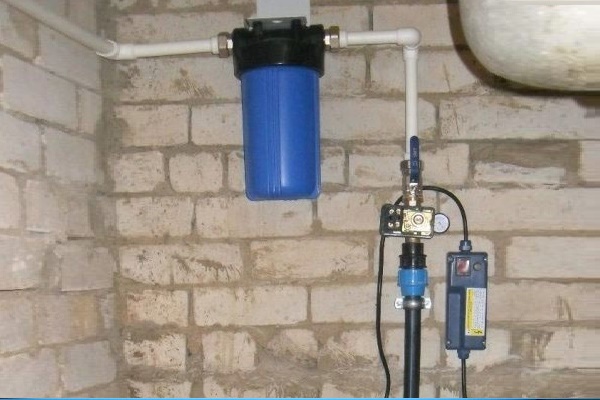

Der Druckschalter muss ebenfalls an das Stromnetz und an die Pumpe angeschlossen werden, die zur Wasserförderung verwendet wird. Dazu befinden sich unter der Abdeckung des Gerätegehäuses zwei Kontaktpaare. Sie sind normalerweise mit „Pumpe“ und „Netz“ beschriftet.

Wenn solche Markierungen nicht vorhanden sind und der Monteur, der den Druckschalter anschließt, keine Erfahrung mit Elektroinstallationsarbeiten hat, sollte er einen professionellen Elektriker um Rat fragen.

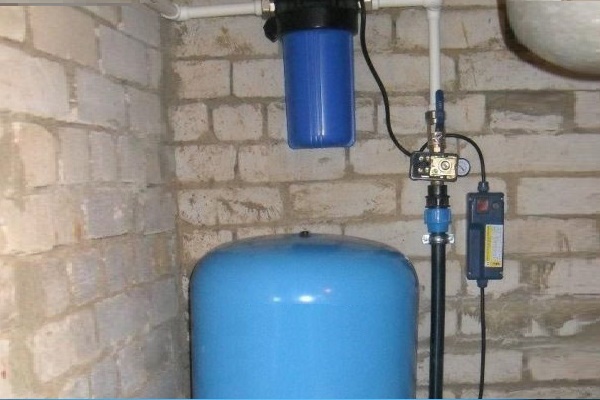

Bei der Überprüfung der Funktion des Hydrospeichers werden alle Gewindeverbindungen auf Dichtheit geprüft. Dazu genügt es, die Anschlussstutzen abzutasten und sicherzustellen, dass sie trocken bleiben. Wird ein Leck festgestellt, sollten erneute Abdichtungs- und Versiegelungsarbeiten durchgeführt werden.

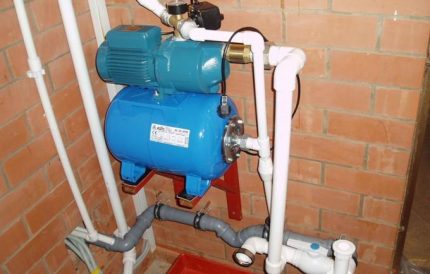

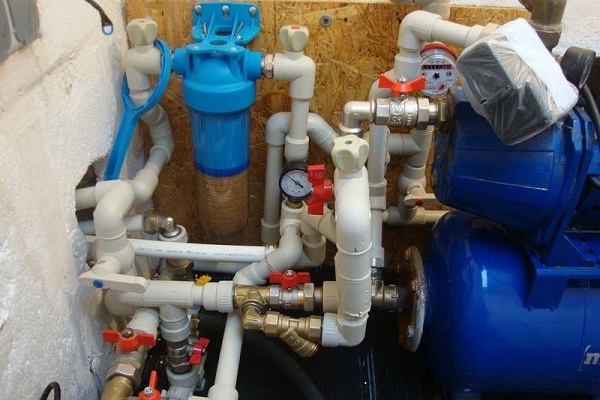

Sehr oft ist der Hydrospeicher ein Bestandteil des Hauswasserwerks, zu dem auch eine Oberflächenpumpe, ein Manometer und ein Druckschalter gehören.

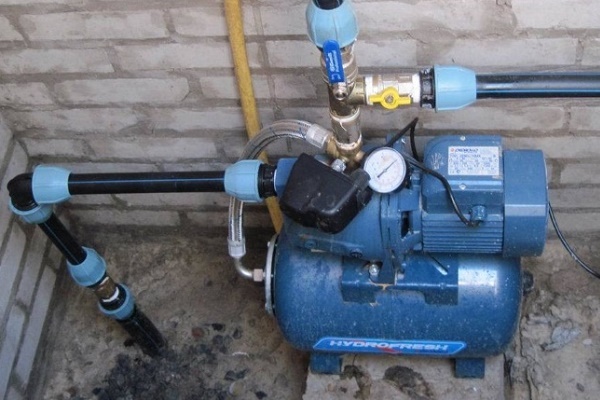

Das Druckausdehnungsgefäß in Kombination mit einer Oberflächenpumpe wird meist als komplette Pumpstation verwendet. Es handelt sich um eine praktisch installationsfertige Einheit, die sowohl das Druckausdehnungsgefäß selbst als auch den Druckschalter, die Oberflächenpumpe und das Manometer umfasst.

Es bleibt nur noch, die Pumpe an die Wasserquelle anzuschließen und den Druckbehälter – an das Hauswassersystem. Danach muss die Pumpstation mit Strom versorgt und der Druckschalter fachgerecht eingestellt werden.

Schematisch kann der Anschluss des Hauswasserwerks in den folgenden Schritten dargestellt werden:

1. Bereiten Sie einen stabilen Untergrund an einem geeigneten Montageort vor.
2. Stellen Sie das Hauswasserwerk auf den Untergrund.
3. Messen und korrigieren Sie den Luftdruck im entleerten Hydrospeicher.
4. Installieren Sie einen Stutzen mit fünf Anschlüssen am Ausgangsstutzen des Hydrospeichers.
5. Schließen Sie das Rohr der Oberflächenpumpe an den Ausgang des Stutzens an.
6. Schließen Sie an den anderen Ausgang die Wasserleitung an.
7. Installieren Sie Manometer und Druckschalter.
8. Füllen Sie den Hydrospeicher mit Wasser.
9. Überprüfen Sie das Vorhandensein/Nichtvorhandensein von Lecks an den Gewindeverbindungen.
10. Stellen Sie den Druckschalter ein.

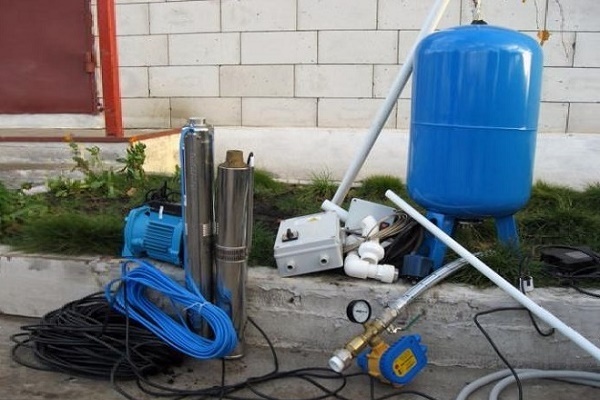

Eine Oberflächenpumpe wird im autonomen Wasserversorgungssystem eines Privathauses nicht immer eingesetzt. Besitzer von Tiefbrunnen müssen spezielle Tauchpumpen verwenden.

Der Anschlussvorgang des Druckausdehnungsgefäßes an das Wasserversorgungssystem mit einer Tiefbrunnenpumpe erfolgt nach folgendem Schema:

1. Senken Sie die betriebsbereite Tauchpumpe in die Wasserquelle (Brunnen, Schacht usw.) ab.
2. Verbinden Sie den Druckschlauch oder das Wasserförderrohr der Pumpe mit dem Stutzen mit fünf Anschlüssen.
3. Verbinden Sie den Stutzen des Hydrospeichers mit einem der Ausgänge des Anschlussstücks.
4. Installieren Sie Manometer und Druckschalter.
5. Schließen Sie den Hydrospeicher an das Wasserversorgungssystem des Hauses an.

Beim Verbinden des Druckbehälters mit der Tauchpumpe sollte der Einbau eines Rückschlagventils vorgesehen werden, das den Rückfluss des Wassers in den Brunnen bei Pumpenabschaltung verhindert.

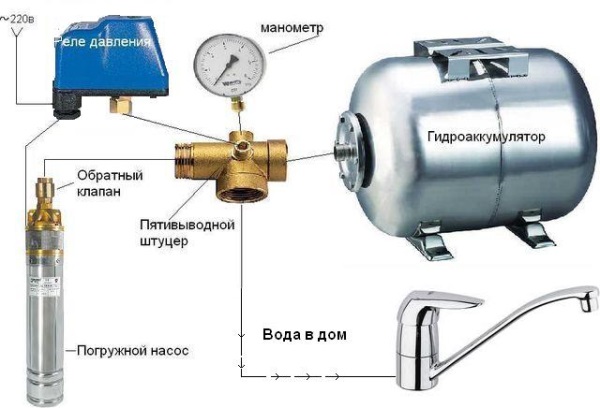

Dieses Schema ermöglicht es, die Reihenfolge des Anschlusses des Hydrospeichers an das Wasserversorgungsnetz mit einer Tauchpumpe zu verstehen. Wie bei der Installation einer Pumpstation ist hier ein spezielles Anschlussstück erforderlich (+).

Einige wichtige Nuancen

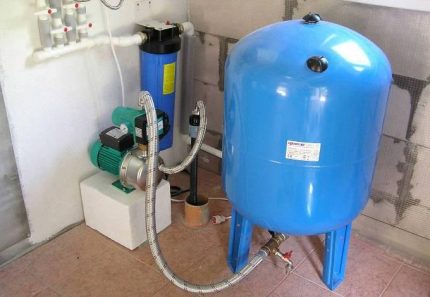

Für den Anschluss des Hydrospeichers werden spezielle flexible Adapter verwendet. Dies trägt dazu bei, den Einfluss von Vibrationen auf die Wasserversorgungsanlage zu verringern.

Es ist zu beachten, dass in diesem Bereich zwischen der Wasserleitung und dem Hydrospeicher eine Verringerung des Querschnitts der Verbindungen unzulässig ist, da dies die hydraulischen Eigenschaften des Systems verschlechtert.

Um den Einfluss der Vibration, die beim Betrieb des Hydrospeichers entsteht, zu verringern, wird empfohlen, spezielle flexible Zuleitungen zu verwenden. Ihre Abmessungen sollten nicht kleiner sein als der Durchmesser des Ausgangs, an den der Anschluss erfolgt.

Die Erstbefüllung des Tanks mit Wasser muss sehr langsam erfolgen. Der Grund dafür ist, dass die Gummimembran, die als Birne ausgeführt ist, bei längerer Lagerung einfach verkleben könnte.

Ein scharfer Wasserstrahl könnte die Dichtung zerreißen, während sie sich bei schwachem Druck vorsichtig entfaltet. Ein weiterer wirklich wichtiger Punkt – vor dem Einleiten von Wasser in den Hydrospeicher sollte die Luft aus dem Teil, in das das Wasser gepumpt wird, vollständig entfernt werden.

Unmittelbar nach dem Auspacken des gekauften Speichers und/oder unmittelbar vor dem Anschluss muss der Luftdruck gemessen werden, der im Inneren eingefüllt ist. Dieser Wert sollte 1,5 atm betragen, genau so werden Hydrospeicher bei der Herstellung befüllt. Jedoch ist während der Lagerung im Lager vor dem Verkauf ein teilweises Entweichen dieser Luft völlig natürlich.

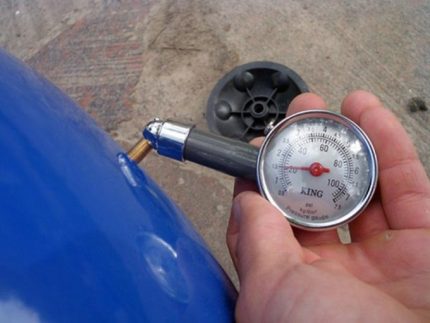

Die zuverlässigste Variante für solche Messungen – ein gewöhnliches Automanometer mit einer geeigneten Gradationsskala, die Messungen mit einer Genauigkeit von 0,1 Atmosphären ermöglicht. Wie die Praxis gezeigt hat, sollte man für diese Zwecke keine billigen chinesischen Modelle aus Kunststoff verwenden, deren Genauigkeit ist sehr fragwürdig.

Elektronische Modelle sind empfindlich gegenüber Umgebungsbedingungen und dies ist eine zu kostspielige Option für einen gewöhnlichen Hydrospeicher.

Wie hoch muss der Luftdruck in einem mit Wasser gefüllten Hydrospeicher sein? Das hängt von der Situation ab.

Ein Druck von 1,5 Atmosphären sorgt für einen recht ordentlichen Wasserdruck im Wasserversorgungssystem. Es ist jedoch zu bedenken, dass je höher der Druck ist, desto geringer ist die im Tank gespeicherte Wassermenge. Wenn sowohl ein solider Wasservorrat als auch ein guter Druck benötigt werden, ist es sinnvoll, einen Tank mit größerem Volumen zu suchen.

Zur Kontrolle des Luftdrucks im Hydrospeicher wird empfohlen, ein gewöhnliches Automanometer zu verwenden, das Messungen mit einer Genauigkeit von 0,1 Atmosphären ermöglicht

Es wird empfohlen, dass die Arbeitsparameter des Luftdrucks im Hydrospeicher etwa 0,5-1,0 Atmosphären niedriger sind als der minimale Druckwert, der das Einschalten der Pumpe auslöst. Manchmal wird anders vorgegangen.

Der Luftdruck im Hydrospeicher wird auf dem werkseitig eingestellten Niveau von 1,5 Atmosphären belassen, und der Wert des Mindestdrucks bzw. des Einschaltdrucks wird mit 2,0-2,5 Atmosphären berechnet. Somit wird zum Luftdruck im leeren Behälter – 1,5 Atmosphären – diese Differenz von 0,5-1,0 Atmosphären addiert.

Übermäßiger Druck wirkt sich nicht allzu positiv auf die Unversehrtheit der Elemente des Hydrospeichers aus, aber auch ein niedriger Luftdruck darin ist nicht vorteilhaft. Wird dieser Wert auf unter eine Atmosphäre gesenkt, berührt die Membran die Behälterwände. Dies führt zu ihrer Verformung und schnellem Defekt.

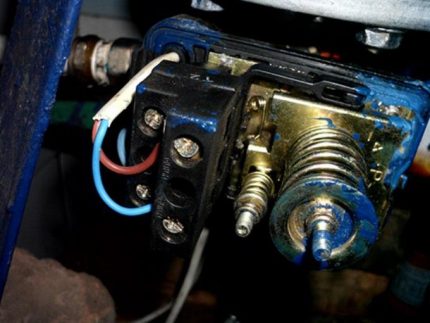

Für die Einstellung des Druckschalters sind zwei Federn vorgesehen. Mit der ersten wird der Druck zum Abschalten der Pumpe eingestellt, mit der zweiten – die Differenz zwischen maximalem und minimalem Druck

Nachdem das System installiert und angeschlossen wurde, muss der Druckschalter eingestellt werden. Dazu befinden sich unter dem Gehäuse zwei Einstellmuttern mit Federn. Die Vorgehensweise zur Einstellung des Druckschalters ist in der Regel in der dem Gerät beiliegenden Anleitung ausführlich beschrieben.

Betriebs- und Reparaturregeln

Den Hydrospeicher richtig anzuschließen und einzustellen – ist nur die halbe Miete. Damit das Gerät lange funktioniert, muss es sachgemäß betrieben sowie regelmäßig gewartet und überprüft werden.

Die Anleitungen schreiben vor, zweimal im Jahr eine Inspektion durchzuführen, aber die Praxis zeigt, dass dies nicht ausreicht. Der Zustand des Hydrospeichers sollte alle drei Monate überprüft werden. Im gleichen Rhythmus ist es ratsam, die Einstellungen des Druckschalters zu überwachen, um sie bei Bedarf zu korrigieren.

Eine fehlerhafte Funktion des Schalters erzeugt zusätzliche Belastungen für das gesamte System, was sich auch auf den Zustand des Hydrospeichers auswirken kann.

Werden bei der Inspektion Dellen oder Korrosionsspuren am Gehäuse des Geräts festgestellt, müssen diese Schäden beseitigt werden. Dies sollte am besten so früh wie möglich geschehen, da sich sonst die Korrosionsprozesse weiterentwickeln, was zur Beeinträchtigung der Integrität des Hydrospeichergehäuses führen kann.

Eine wichtige vorbeugende Maßnahme – die Überprüfung des Drucks im Hydrospeicher selbst mit einem Manometer. Bei Bedarf sollte die erforderliche Luftmenge in das Gerät nachgepumpt oder überschüssige Luft abgelassen werden.

Hilft dies nicht und die neuen Manometerwerte entsprechen nicht den Erwartungen, so ist entweder die Integrität des Hydrospeichergehäuses beeinträchtigt oder seine Membran beschädigt.

Wenn die im Hydrospeicher eingebaute Membran abgenutzt ist, kann man versuchen, sie durch eine neue zu ersetzen. Dazu muss das Gerät demontiert und auseinandergenommen werden.

Einigen Heimwerkern gelingt es, beschädigte Stellen des Gehäuses zu finden und zu reparieren, aber ein solcher Reparatur ist nicht immer haltbar und zuverlässig. Die Gummieinlage oder Membran – eine Schwachstelle des Hydrospeichers. Mit der Zeit nutzt sie sich ab.

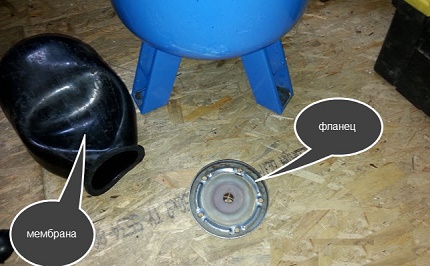

Den Membran durch ein neues Element zu ersetzen, ist auch zu Hause möglich, aber dazu muss der Hydrospeicher vollständig zerlegt und wieder zusammengebaut werden.

Bei der Wahl eines geeigneten Standorts für die Installation des Hydrospeichers sollte man bedenken, dass er ausreichend Platz für die Wartung des Geräts bieten muss.

Wenn ein Heimwerker in diesem Bereich an seinen Fähigkeiten zweifelt oder nicht genügend Erfahrung hat, kann er dem Gerät noch mehr Schaden zufügen als der ursprüngliche Defekt. In einer solchen Situation ist es besser, sich an ein Service-Center zu wenden.

Fazit und nützliche Videos zum Thema

Ein Überblick über die Arbeitsweise eines 50-Liter-Hydrospeichers wird im folgenden Video gezeigt:

In diesem Videomaterial wird anschaulich die Vorgehensweise zur Druckregulierung im Hydrobehälter und zur Einstellung des Druckschalters demonstriert:

Die Vorteile der Verwendung eines Hydrospeichers liegen auf der Hand, daher findet dieses Gerät immer häufiger Anwendung sowohl in privaten Häusern auf dem Land als auch in Wohnungen der Großstadt. Wenn das Gerät korrekt installiert und angeschlossen ist, wird es über viele Jahre hinweg störungsfrei arbeiten und die Familie mit einer qualitativ hochwertigen Wasserversorgung versorgen.

Haben Sie Erfahrung mit der eigenständigen Installation und dem Anschluss eines Hydrospeichers? Bitte teilen Sie diese Informationen mit unseren Lesern, berichten Sie über die Besonderheiten der Einstellung und des Betriebs des Hydrobehälters. Kommentare können Sie in dem untenstehenden Formular hinterlassen.
