Holz-Duschkabinen für die Datscha: Bau einer Sommerdusche in Eigenregie

Jedes längerfristig genutzte Datscha-Grundstück ist ohne eine Duschkabine kaum vorstellbar. Die Installation solcher Systeme ist eine der Prioritäten bei der Infrastrukturentwicklung von Datscha-Grundstücken.

Daher stoßen selbst gebaute hölzerne Duschkabinen für die Datscha stets auf Interesse bei den Besitzern von Datschen.

In diesem Material berichten wir über die Bauphasen einer Sommerdusche für die Datscha, die benötigten Materialien und geben eine Schritt-für-Schritt-Anleitung zum Selbstbau dieser Konstruktion.

Aufbau einer Sommerdusche für die Datscha

Traditionell beginnt der Bau von Duschkabinen unterschiedlicher Konfiguration für die Datscha mit der Auswahl eines optimalen Standorts innerhalb des vorhandenen Grundstücks.

Hier empfiehlt sich ein von Bewuchs freier Bereich, da die meisten Sommerprojekte von Duschkabinen für die Datscha auf die Erwärmung des Wassers durch natürliche Sonnenwärme ausgelegt sind. Das heißt, es muss ein freier Zugang der Sonnenenergie zum Standort der Konstruktion während des gesamten Tageslichts gewährleistet sein.

Die Sommerduschkabine für die Datscha sollte direkt auf der Sonnenseite platziert werden, an einem Ort mit freiem Durchgang der Sonnenstrahlen. Diese Lösung trägt zur effizienten Erwärmung des Wassers im Tank bei.

Ein wesentlicher Bestandteil der Datscha-Dusche ist das System zur Ableitung und Sammlung des Wassers. Gemäß den Vorschriften (vor allem SanPiN) für derartige Konstruktionen muss der Auffangbehälter für das gebrauchte Wasser mindestens fünf Meter von den vorhandenen Hauptgebäuden entfernt platziert werden.

Man sollte die Neigung für die Ableitungslinie korrekt berechnen. Das Abflusssystem funktioniert einwandfrei, wenn der Standort der Duschkabine auf einer Anhöhe gewählt wird. Die Einrichtung der Dusche auf einer Anhöhe erleichtert die Lösung der Aufgabe der Wasserableitung erheblich.

Nach der Auswahl des Standorts sollte man nicht sofort mit dem Bau der Duschkabine beginnen. Es ist empfehlenswert, alle Details gut zu durchdenken und einen einfachen Arbeitsplan zu erstellen. Dieser Plan in Form einer Skizze der zukünftigen Datscha-Duschkabine, Bauberechnungen und Materialauswahl wird helfen, die gestellte Aufgabe effizienter und schneller zu bewältigen.

Welche Materialien und Werkzeuge werden benötigt?

Wenn im Garten keine Möglichkeit besteht, das Wasser auf natürlichem Wege in nahegelegene Schluchten, Gräben, das Kanalsystem usw. abzuleiten, muss eine spezielle Sickergrube angelegt werden.

Für eine solche Konstruktion wird benötigt:

• Schotter;
• Sand;
• Ziegel;
• Zement;
• Dachpappe.

Darüber hinaus eignen sich folgende Materialien für den Bau einer hölzernen Duschkabine für den Garten:

• Holzbalken;
• Verkleidungsbrett;
• Abdichtung (Dachpappe, Polyethylen);
• Metallwinkel (45 Grad);
• Befestigungsmittel (Schrauben, Bolzen, Nägel).

Von den Bauwerkzeugen reicht es, Folgendes zu haben:

• Schaufeln (Spaten, Schaufel);
• Holzsäge;
• Schlosserhammer;
• Maßband;
• verschiedene Schraubendreher;
• Messer, Stemmeisen, Schleifpapier.

Die Basis einer Sommerduschkabine sind oft Holzbalken und -bretter. Traditionell eignen sich für solche Projekte Balken mit einem Querschnitt von 50 x 50 mm und Verkleidungsbretter in den Maßen 96 x 1000 mm (für horizontale Verkleidung) oder 96 x 1400 mm (für vertikale Montage).

In der Praxis können die Berechnungszahlen je nach Bauvorhaben variieren. Sie hängen oft direkt von den Abmessungen der Kabine und dem Volumen des Wasserspeichers ab. Je größer das Fassungsvermögen des Tanks (Belastung der Konstruktion), desto stabiler wird der Holzrahmen ausgeführt.

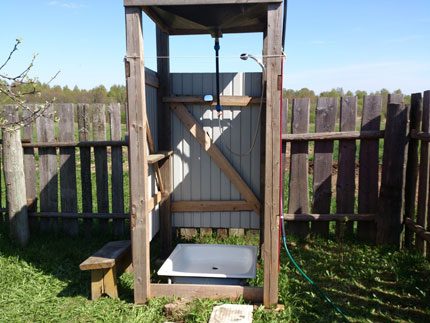

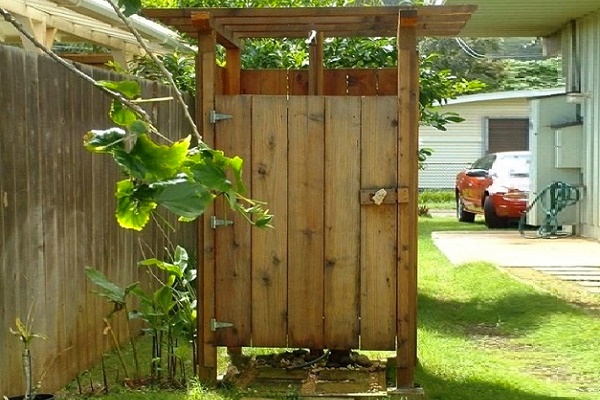

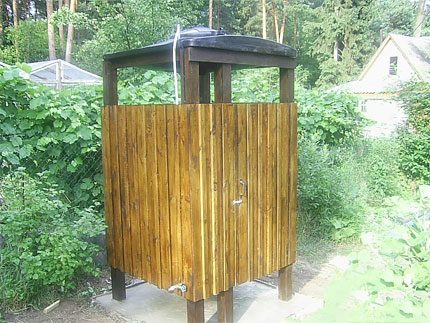

Diese alte, einfachste Konstruktion einer Sommerduschkabine trägt seit über 5 Jahren zuverlässig ein 200-Liter-Fass. Diese Stabilität wurde durch die Verwendung von starken Holzbalken mit einem Querschnitt von 100 x 100 mm im Rahmengerüst erreicht.

Die Abmessungen von hölzernen Gartenduschkabinen sollten im Grundriss zwischen 1000 x 1000 mm und einer Höhe von mindestens 2000 mm liegen. Dieses Verhältnis ermöglicht eine für den Benutzer bequeme Konstruktion.

Innerhalb des Gebäudes mit den genannten Maßen bleibt neben dem Platz für den Duschkopf und den Benutzer selbst auch Platz für die Unterbringung von Badeutensilien.

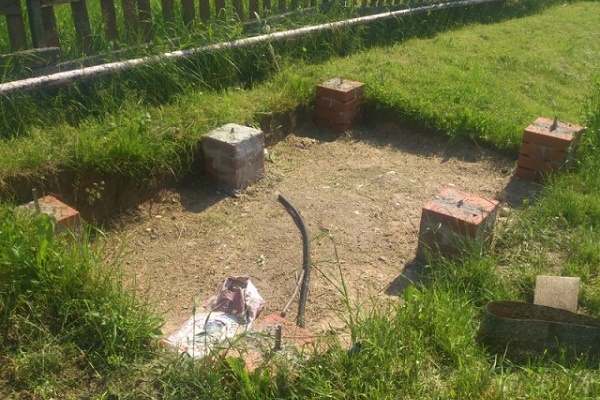

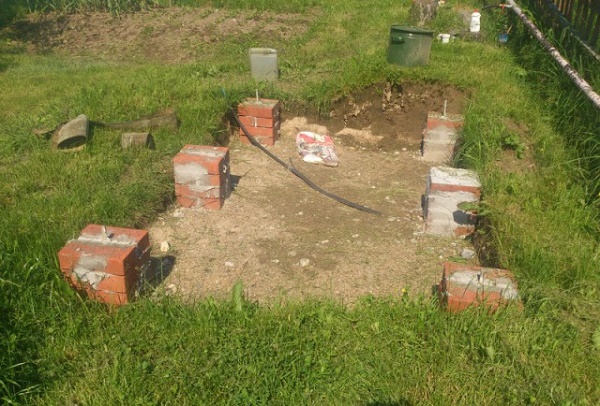

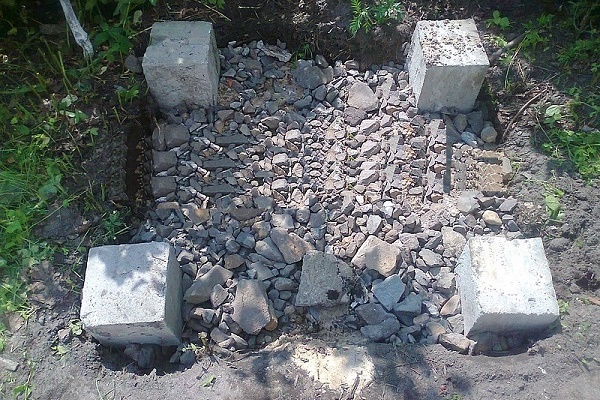

Ein wichtiger Schritt beim Bau einer Duschkabine ist die Errichtung des Fundaments. Ein leichter Holzbau benötigt kein massives Fundament, aber eine stabile und zuverlässige Unterlage. Eine der gängigen Varianten ist die Aufstellung auf gemauerten Pfeilern:

Bauanleitung für die Duschkabine

Wenn es der Platz und die Geländebeschaffenheit zulassen, ist es nicht schwer, mit eigenen Händen eine Sommerduschkabine für die Datscha zu bauen. Beginnen Sie mit der Vorbereitung des Fundaments und dem Bau des Rahmens – eines stabilen Holzrahmens.

Kurze Foto-Anleitung für Heimwerker

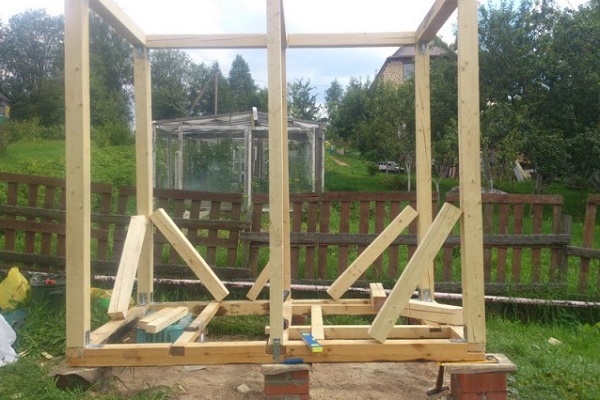

Eine Sommerduschkabine aus Holz auf dem Gartengrundstück können Sie in ein paar Tagen bauen. Für die Aufstellung müssen Sie eine Stelle finden, die frei von hohen Bäumen und Büschen ist und gut durchlüftet wird. Wünschenswert ist, dass das zukünftige Hygienebauwerk möglichst wenig im Schatten liegt, am besten in den Abendstunden:

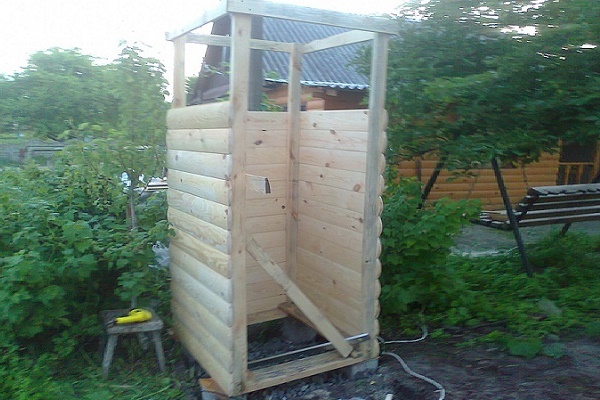

Den zusammengebauten Rahmen müssen Sie an den Aufstellungsort bringen, wo Sie mit der Endmontage und dem Finish beginnen müssen:

Die Kabine ist nahezu fertig für die Durchführung der Hygieneprozeduren. Es bleibt nur noch, sie mit Wasser zu versorgen:

Errichtung des Holzrahmens

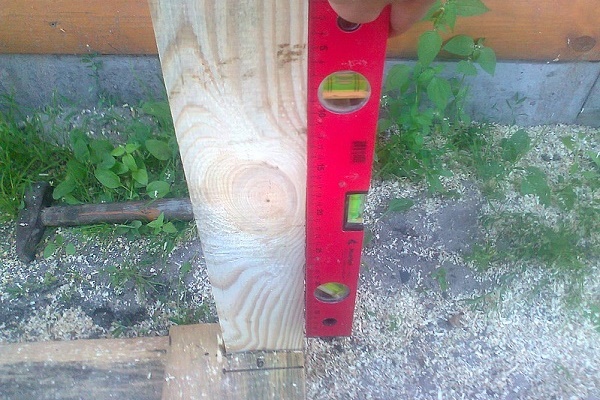

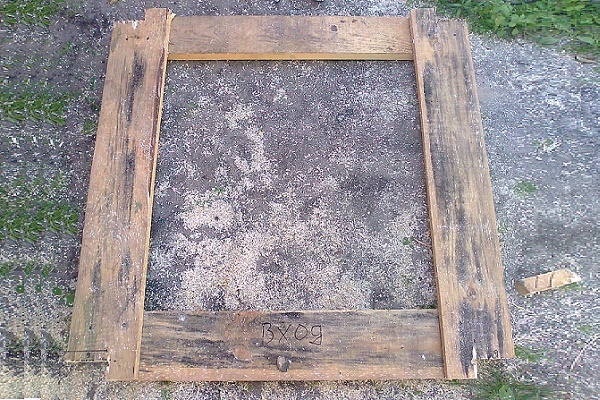

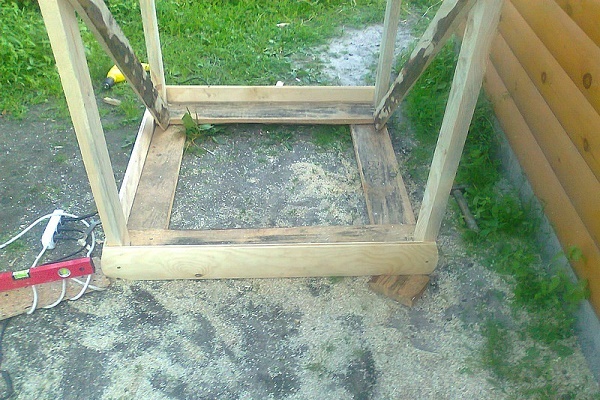

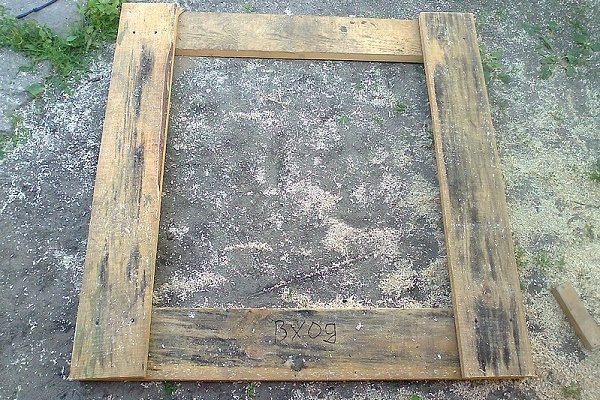

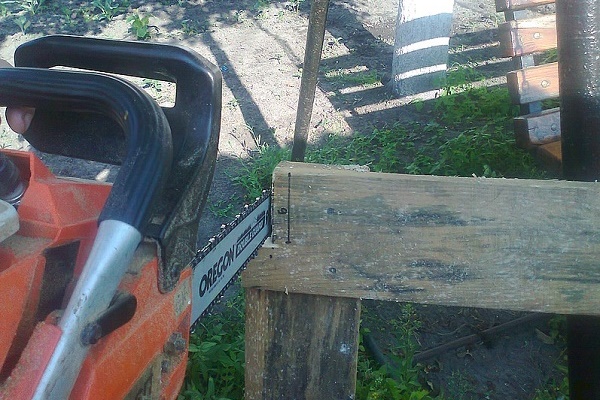

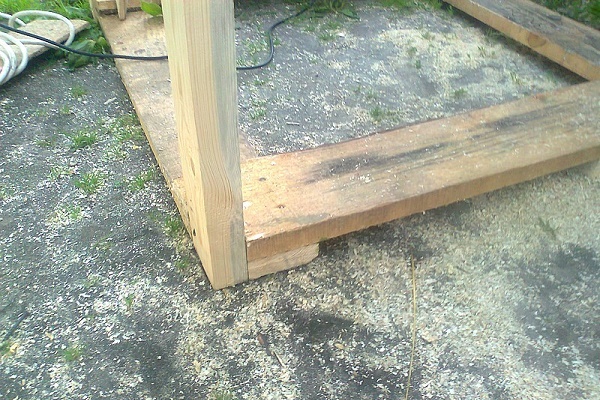

Mit einem Maßband und einer Holzsäge werden die Teile des zukünftigen Holzrahmens vorbereitet. Die Holzbalken für die vertikalen Stützen und horizontalen Verbindungen werden auf Maß zugeschnitten. Insgesamt werden 4–6 vertikale Stützen und 9–12 Balken für die Querstreben vorbereitet.

An jedem dieser Elemente werden Verbindungsnuten oder -vorsprünge angebracht. In der Regel erfolgt die Verbindung der Holzbalken für solche Projekte nach der Methode der Halbholzverbindung. Zur Verstärkung der Befestigung werden Metallwinkel verwendet.

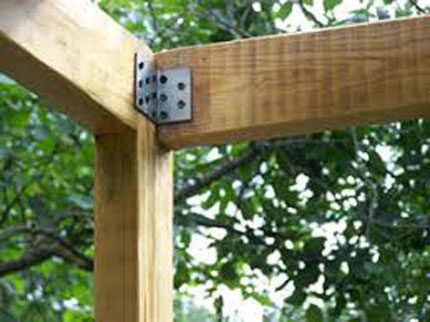

Die Verbindung der Hölzer im „Halbschloss“ gilt als zuverlässig, für eine höhere Sicherheit wird jedoch die zusätzliche Verwendung von Metallwinkeln empfohlen.

Eine vereinfachte Sommerduschkabine für die Nutzung im Garten ist eine offene Konstruktion: offene Oberseite, offene Unterseite. Statt eines Daches verfügt diese Konstruktion über eine Plattform zur Aufstellung eines Wassertanks. Die Plattform besteht aus Brettern und wird auf stabilen Balken befestigt, die Teil des Rahmens sind.

Wenn ein tonnenförmiger Wasserbehälter verwendet werden soll, ist es ratsam, diesen vertikal aufzustellen. Die Befestigung des Fasses in horizontaler Position erscheint als aufwändigerer Prozess.

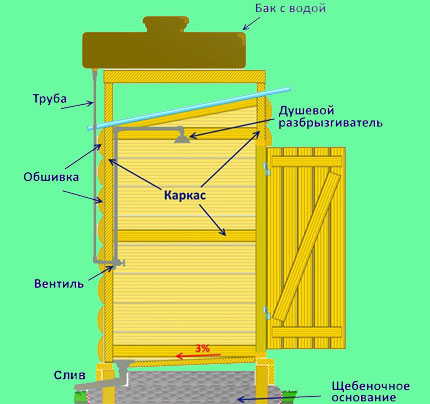

Eine Variante des Schemas für den Aufbau einer Sommerduschkabine im Garten. Material – Holz (Balken, Bretter), Wasserableitungssystem. Ein relativ einfaches und kostengünstiges Projekt, das leicht selbst umgesetzt werden kann.

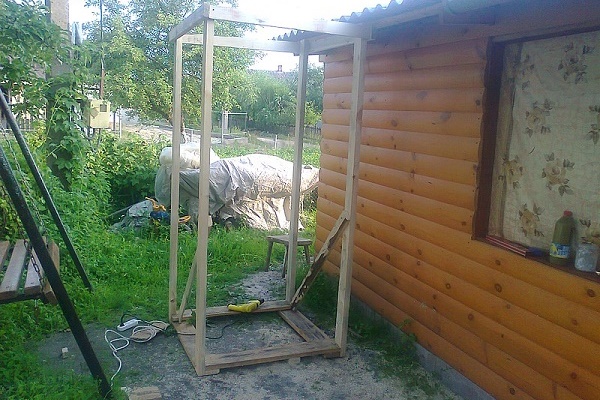

Der vollständig montierte Rahmen der Duschkabine muss auf eine ebene, feste Fläche gestellt werden. Daher wird der Aufstellungsort vorbereitet. Es wird eine ca. 150–200 mm tiefe Erdschicht abgetragen, der Boden eingeebnet, ein Abflussgraben ausgehoben und darin Abwasserrohre verlegt.

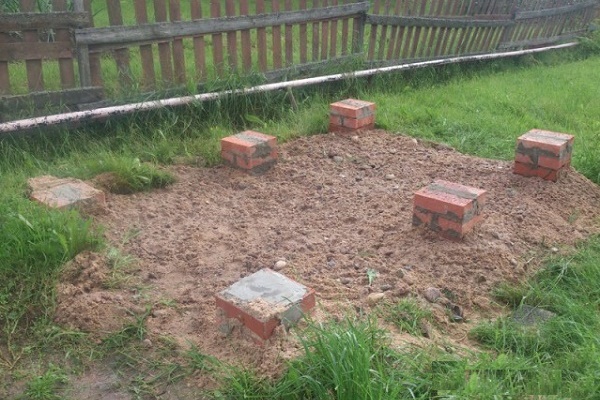

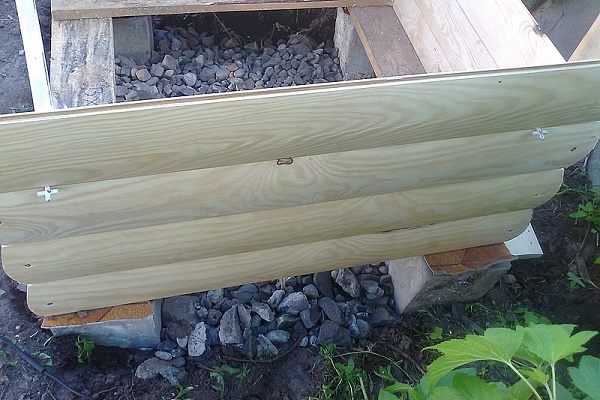

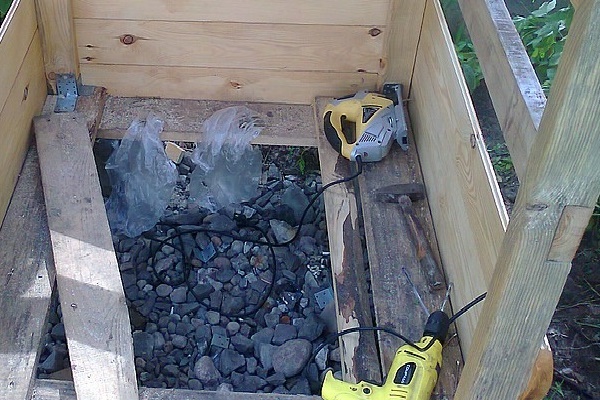

Die Fläche wird entlang des Umfangs mit einer Schicht Schotter aufgefüllt, ohne das Abflussrohr zu bedecken. Auf das Schotterbett wird eine Metallwanne gestellt, wobei das Ablaufloch mit dem herausgeführten Abflussrohr verbunden wird. Über der Wanne wird der fertige Rahmen der Duschkabine errichtet.

Übersicht über die Pläne für die Grubenkonstruktion

Wenn die Möglichkeit besteht, das Wasser außerhalb des Gartengrundstücks direkt in die Natur abzuleiten, entfällt die Notwendigkeit eines künstlichen Auffangbehälters. In den meisten Fällen ist es jedoch nicht sinnvoll, Gruben zur Wassersammlung zu bauen.

Im Sommer nimmt der Boden kleine Feuchtigkeitsmengen schnell auf, und für eine Dusche einer Person sind 25–30 Liter Wasser ausreichend. Es gibt jedoch eine Nuance: Bei diesem Schema wird der hygienische Zustand beeinträchtigt.

Daher ist die Sammlung und Ableitung des gebrauchten Wassers dennoch erforderlich, und dieser Prozess kann nach folgenden Schemata organisiert werden:

• Bau einer Grube direkt unter der Duschkabine;
• Bau einer Grube in einiger Entfernung von der Duschkabine (mindestens 5 m);
• Ableitung in die zentrale Kanalisation.

Zentrale Kanalisationssysteme sind auf Gartengrundstücken selten, daher bleiben zwei Schemata relevant. Die Einrichtung einer Grube direkt unter einer hölzernen Duschkabine kann jedoch nicht als optimale Lösung angesehen werden.

Ein solches Projekt verkürzt die Lebensdauer des Holzes drastisch, da es ein hohes Feuchtigkeitsniveau im Baubereich garantiert. Auch aus hygienischer Sicht ist dies nicht die beste Wahl.

Es bleibt ein optimales Schema übrig – die Einrichtung einer Grube außerhalb des Bereichs der hölzernen Duschkabine und vorzugsweise außerhalb des Gartengrundstücks.

Wie baut man eine Auffanggrube für das Wasser?

Es gibt einige einfache Bauweisen für Auffangbehälter. Zum Beispiel die Methode, ein gewöhnliches 100-Liter-Metallfass in den Boden zu setzen. Dazu wird ein Loch gegraben, das der Höhe des aufrecht gestellten Fasses entspricht.

Der Boden der Grube wird mit einer Schicht Sand und Schotter bedeckt und verdichtet. Der Behälter wird in die Grube gesetzt. Der verbleibende Spalt zwischen den Grubenwänden und dem Behälter wird ebenfalls mit feinem Schotter aufgefüllt.

Ein 100-Liter-Behälter reicht aus, um zwei- bis dreimal zu duschen. Danach muss der Auffangbehälter entleert werden. Dies kann mit einer Wasserpumpe erfolgen, indem das Wasser zu den Haushaltsabflüssen gepumpt wird.

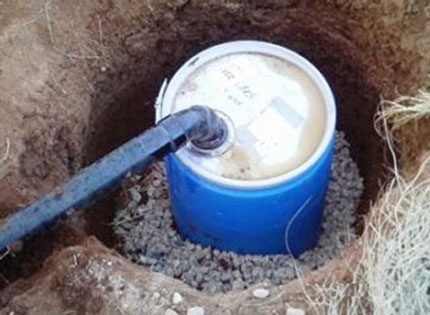

Wasserablauf von einer Sommerdusche in ein Fass, das in eine Erdgrube eingelassen ist. Dies ist eine der möglichen Varianten zur Organisation eines Wasserablaufsystems, die für Konstruktionen von Gartenduschen anwendbar sind.

Ein geräumigerer und soliderer Behälter mit 2-5 m³ wird aus Beton (oder auf Basis von Mauerwerk) hergestellt. Wie im vorherigen Schema wird ein Graben mit berechneter Größe ausgehoben, eine Schalung entlang des Grabens errichtet, eine Abdichtung angebracht und anschließend die Schalung mit Beton gefüllt.

Der Boden einer solchen Grube wird mit einer Mischung aus Schotter und Sand bedeckt, gut verdichtet, eine Abdichtungsschicht über die gesamte Fläche gelegt und oben mit Betonmörtel ausgegossen. Normalerweise werden solche Konstruktionen nicht so sehr für Duschkabinen, sondern eher für einen vollwertigen Saunakomplex gebaut.

Eine weitere relativ einfache Konstruktion eines Auffangbehälters kann aus gewöhnlichen Autoreifen gebaut werden. Die Technologie ist ähnlich wie bei der Metalltonne. Es wird ein rundes Loch gegraben.

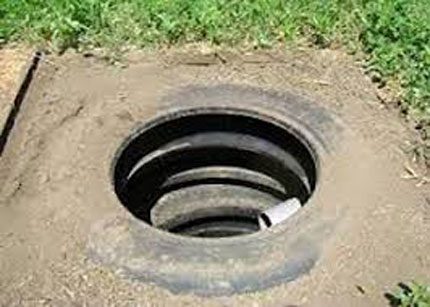

Herstellung eines Wasserablaufbehälters für eine Duschkabine aus gebrauchten Autoreifen. Vorteile: einfache Konstruktion, schnelle Errichtung, praktisch keine finanziellen Kosten.

Der Durchmesser der Grube wird auf eine Größe knapp über dem Durchmesser der vorhandenen Reifen angepasst. Die Tiefe der Grube kann bis zu zwei Meter betragen. Für ihre Befüllung werden 8-10 Reifen benötigt. Die Reifen werden eigentlich nur als Element benötigt, das das Abrutschen der Schachtwände verhindert.

Wie befestigt man den Speichertank?

Konstruktionen von hölzernen Sommerduschkabinen für das Wochenendhaus sind relativ leicht. Demgegenüber stellt der Sammelbehälter eine starke Belastung dar. Der Behälter befindet sich direkt über der Kabine, was eine sorgfältige Montage dieses Bauteils erfordert.

Die Praxis des Eigenbaus von Gartenduschkabinen zeigt die weite Verbreitung von drei Behälterarten:

• Kunststoff (Polypropylen);
• Stahl verzinkt;
• Aluminium.

Die ersten unterscheiden sich von den beiden anderen nicht nur im Gewicht, sondern auch in der Effizienz der natürlichen Wassererwärmung. Metallbehälter sind eindeutig im Vorteil. Allerdings greifen die Besitzer moderner Landhäuser immer häufiger zur Methode der elektrischen Erwärmung des Duschwassertanks. In diesem Fall ist ein Kunststofftank optimal und sicherer.

Wenn der Behälter eine tonnenförmige Form hat, besteht die Gefahr, dass bei der Befestigung eines solchen Behälters Schwierigkeiten auftreten. Einfacher ist die Verwendung von speziell für Duschkabinen hergestellten Tanks. Diese haben die Form eines Hexaeders, was ihre Montage und Befestigung an den Holzbalken des Duschkabinenrahmens erheblich vereinfacht.

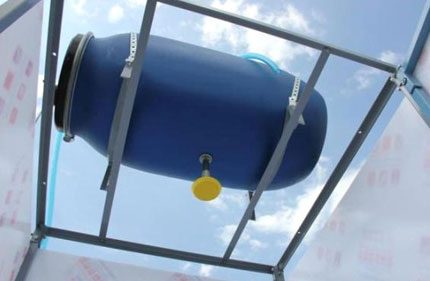

Es wird empfohlen, den Wassertank in der Duschkabinenkonstruktion mit Schellen aus Metallband zu befestigen. Diese Befestigung gilt als zuverlässig und stabil und eignet sich für runde und anders geformte Tanks.

Die Befestigung von tonnenförmigen Tanks für hölzerne Duschkabinen, die für den Garten gebaut werden, sollte mit Metallbändern (Schellen) erfolgen. Die Bänder mit einer Breite von 40-50 mm werden aus dünnem Blech geschnitten. Die Länge des Bands wird auf der Grundlage der Bogenlänge von einem Befestigungspunkt zum anderen berechnet.

Wenn das Fass horizontal aufgestellt wird, müssen an der Unterseite zusätzlich mindestens 4 Stützschuhe (2 auf jeder Seite) an den Trägerbalken befestigt werden, und dann wird der Tank mit Metallbändern gesichert. Ein vertikal aufgestellter Behälter muss lediglich mit Bandschellen gesichert werden.

Einsetzen der Sanitärarmatur in das Fass

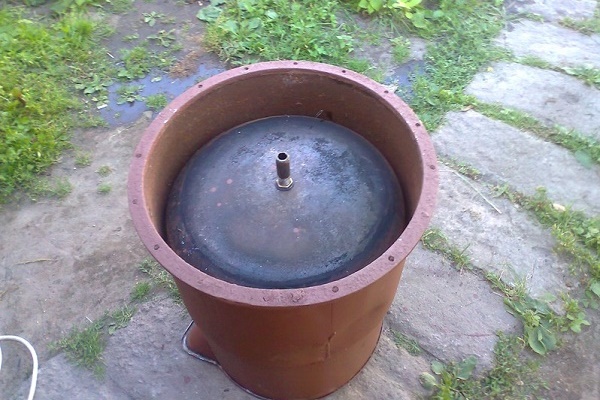

Ein selbstgebauter Tank (z.B. aus einem Metallfass) muss mit Sanitärarmaturen ausgestattet werden:

• Absperrhahn (Regler am Duschkopf);
• Rohrleitungen (Zulauf, Ablauf zum Duschkopf);
• Duschkopf.

Dies ist der minimale Satz für die einfachste Konfiguration des Tanks. In der Praxis ist der Tank einer hölzernen Duschkabine oft ein wahres High-Tech-System.

Ein solcher Behälter hat eine komplexere Konfiguration, zum Beispiel ist er ausgestattet mit:

• Füllstandsanzeige;
• elektrischem Heizgerät;
• Absperrventilen;
• Pumpe usw.

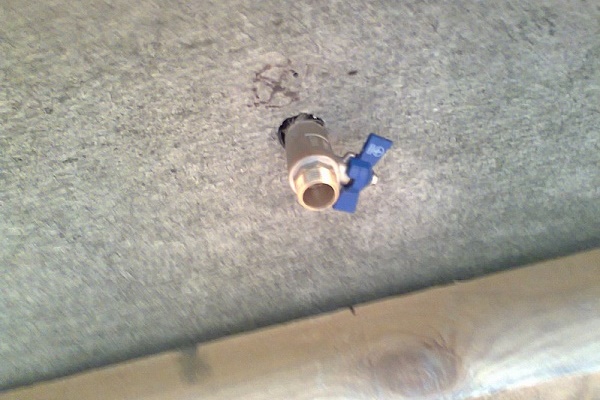

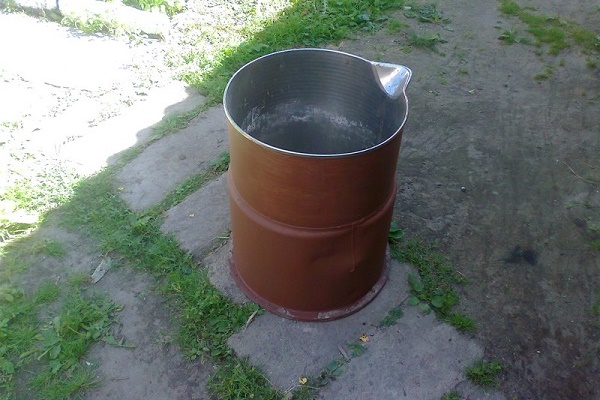

Für ein einfaches selbstgebautes Wasserfass muss zunächst ein Regelhahn eingebaut werden. Dieses Element kann an der Seite des Behälters oder direkt im Bodenbereich installiert werden.

Die erste Variante wird in der Regel bei horizontaler Anordnung des Fasses in der Konstruktion einer hölzernen Gartenduschkabine gewählt, die zweite bei vertikaler Anordnung des Behälters.

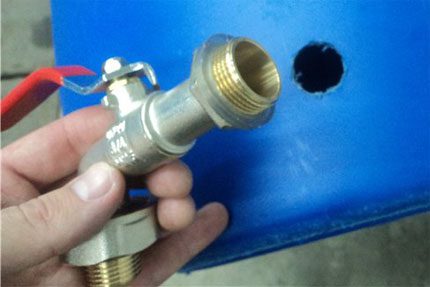

Um den Regelhahn in den Behälter für die Duschkabine einzubauen, müssen Sie einfache Schritte ausführen: Bohren Sie ein Loch in die Fasswand, dessen Durchmesser dem Endteil des Hahns entspricht, montieren Sie Dichtungen und sichern Sie den Hahn mit einer Mutter.

Die Technik ist einfach: Es wird ein Loch gebohrt, dessen Durchmesser 1-2 mm größer ist als der des Gewindeteils des Wasserhahns. Der Wasserhahn wird in das vorbereitete Loch eingesetzt, wobei auf der Außen- und Innenseite der Tankwand Dichtungen angebracht werden müssen. Die Befestigung erfolgt mit einer Messingmutter von der Innenseite des Tanks.

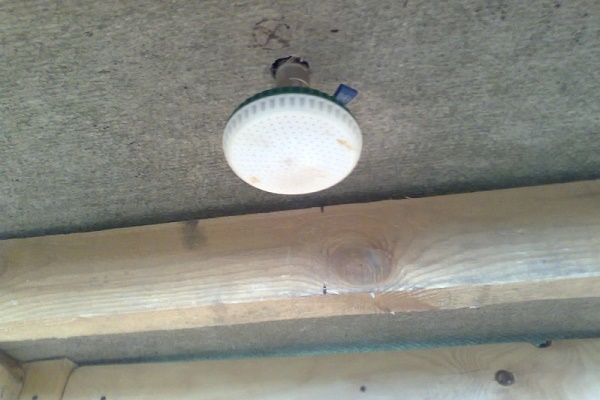

Die Duschbrause kann mit einem kurzen Schlauchstück mit dem Wasserhahn verbunden werden, sodass dieses Element direkt über dem Kopf platziert ist. Oder man verwendet stattdessen einen langen Schlauch und einen Halter, der besser an einer geeigneten Stelle am Rahmen oder an der Holzwand befestigt wird.

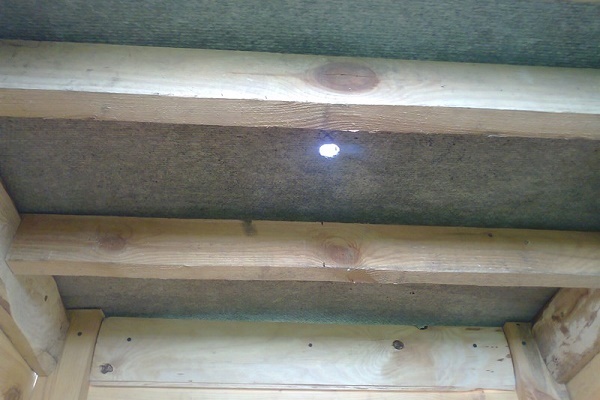

Neben der Öffnung für den Wasserhahn wird am Behälter ein Zugang zum Befüllen mit Wasser geschaffen. Bei einem vertikal aufgestellten Tank genügt es, den oberen Deckel zu entfernen. Bei einem horizontal angeordneten Fass wird in der Mitte der nach oben gerichteten Seite eine Öffnung mit einem Durchmesser von 100-200 mm ausgeschnitten.

Die einfachste Konstruktion einer hölzernen Sommerduschkabine für die Datscha ist darauf ausgelegt, den Wassertank ohne Automatik zu befüllen.

Verkleidung und Türbeschlag

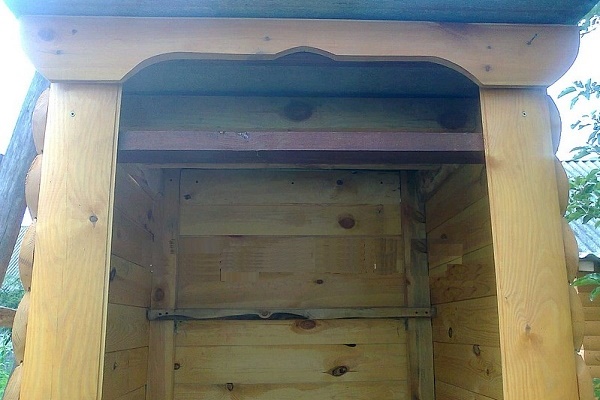

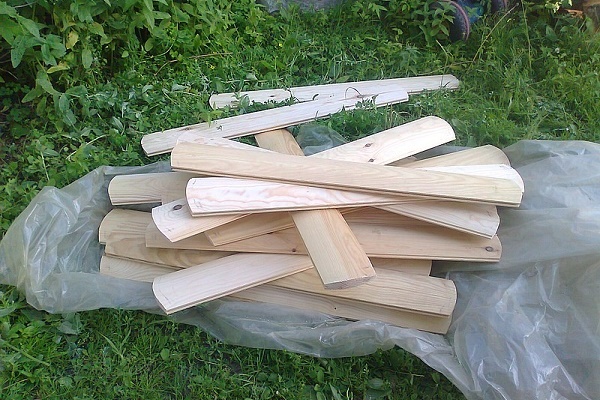

Der hölzerne Rahmen der Duschkabine ist also gefertigt und aufgestellt, der Wasserbehälter ist mit Armaturen ausgestattet und befestigt. Eine Auffangwanne mit Wasserablauf und eine Sickergrube sind angelegt. Es bleibt nur noch wenig zu tun – den mittleren Bereich des Rahmens mit Brettern zu verkleiden und die Türfrage zu klären.

Da die hölzerne Duschkabine in diesem Fall einen Sommerbau darstellt, erfüllt die Bretterverkleidung eine rein dekorative Funktion. Daher ist es nicht nötig, die Bretter dicht an dicht zu befestigen.

Im Gegenteil: Wenn der Rahmen mit einem kleinen Spalt zwischen den Brettern (10-15 mm) verkleidet wird, gewährleistet dieser Ansatz eine effektive Belüftung. Nach dem Duschen verdunstet die Feuchtigkeit schnell, was die Langlebigkeit der Holzkonstruktion sichert. Diese Variante macht die Kabine auch widerstandsfähiger gegen starke Winde, da der Strömungswiderstand der Konstruktion deutlich verringert wird.

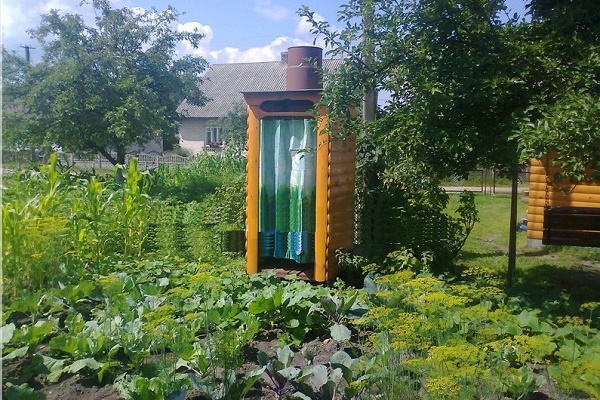

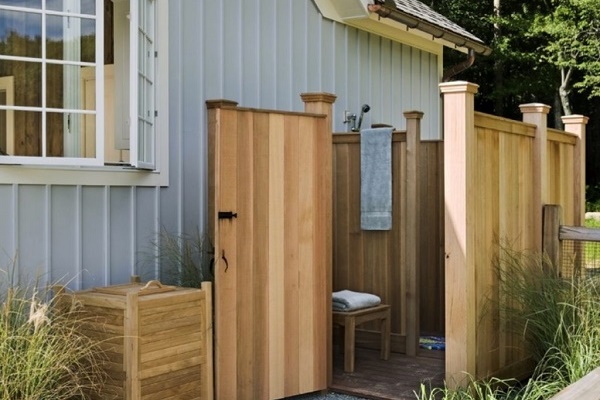

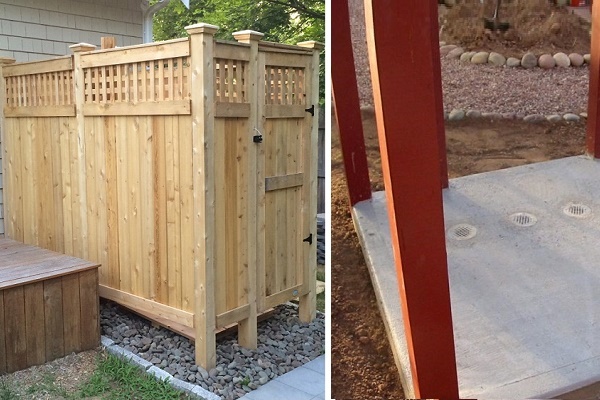

Eine gebrauchsfertige, selbst gebaute hölzerne Duschkabine auf der Datscha. Ein gelungenes modernes Projekt, das man leicht mit eigenen Händen umsetzen kann.

Die Länge der Verkleidungsbretter (bei vertikaler Montage) ist so zu bemessen, dass sie etwa 2/3 der Gesamthöhe des Duschkabinenrahmens abdecken. Die Bretter werden im mittleren Bereich angebracht, mit gleichem Abstand vom unteren und oberen Punkt des Rahmens, und an den Querhölzern befestigt.

Die Montage der Verkleidungsbretter ist auch in horizontaler Ebene möglich. Drei Seiten der Sommerduschkabine werden mit Brettern verkleidet. Die vierte Seite kann offen bleiben, mit einem Vorhang aus feinem Nylonnetz versehen oder mit einer Holztür ausgestattet werden. Eine Holztür für die Duschkabine herzustellen ist nicht schwierig. Dazu genügt es, drei Balken von 50 x 50 mm und einige Verkleidungsbretter zu nehmen.

Aus Balken wird eine Konstruktion in Form des lateinischen Buchstabens „Z“ zusammengeschlagen. Quer über den oberen und unteren Balken werden Verkleidungsbretter (mit einem Spalt von 10–15 mm) aufgelegt und befestigt. Die Holztür wird auf Standardweise – an Türscharnieren – aufgehängt. Bei Bedarf wird sie mit einem einfachen Drehschloss ausgestattet.

Auf unserer Website gibt es noch einige Artikel darüber, wie man selbst eine Sommerdusche auf dem Grundstück einrichten kann. Wir empfehlen, auch diese zu lesen:

1. Anleitung zur Einrichtung einer Sommerdusche.
2. Sommerdusche aus Polycarbonat.
3. Sommerdusche mit Beheizung.

Fazit und nützliche Videos zum Thema

Reihenfolge des Baus einer Duschkabine und nützliche praktische Tipps:

Es gibt viele Varianten für den Bau einer hölzernen Sommerduschkabine. Hier wurde eine der einfachen betrachtet, die man bei Bedarf problemlos selbst umsetzen kann. Die Vorteile der Wahl einer Holzkonstruktion liegen nicht nur in der einfachen Herstellung – diese Konstruktion fügt sich harmonisch in das Gesamtprojekt der ökologischen Gestaltung des Gartengrundstücks ein.
